deutsch

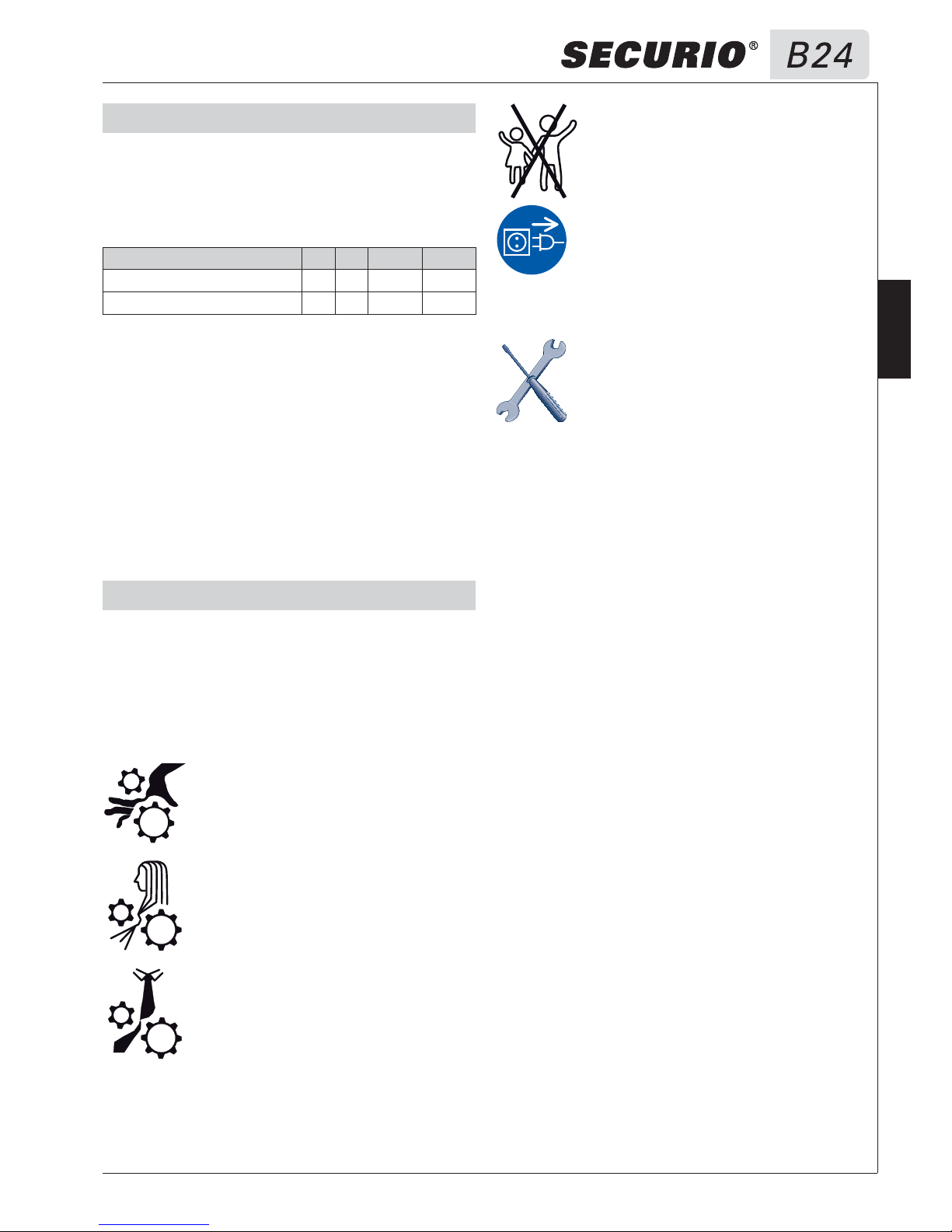

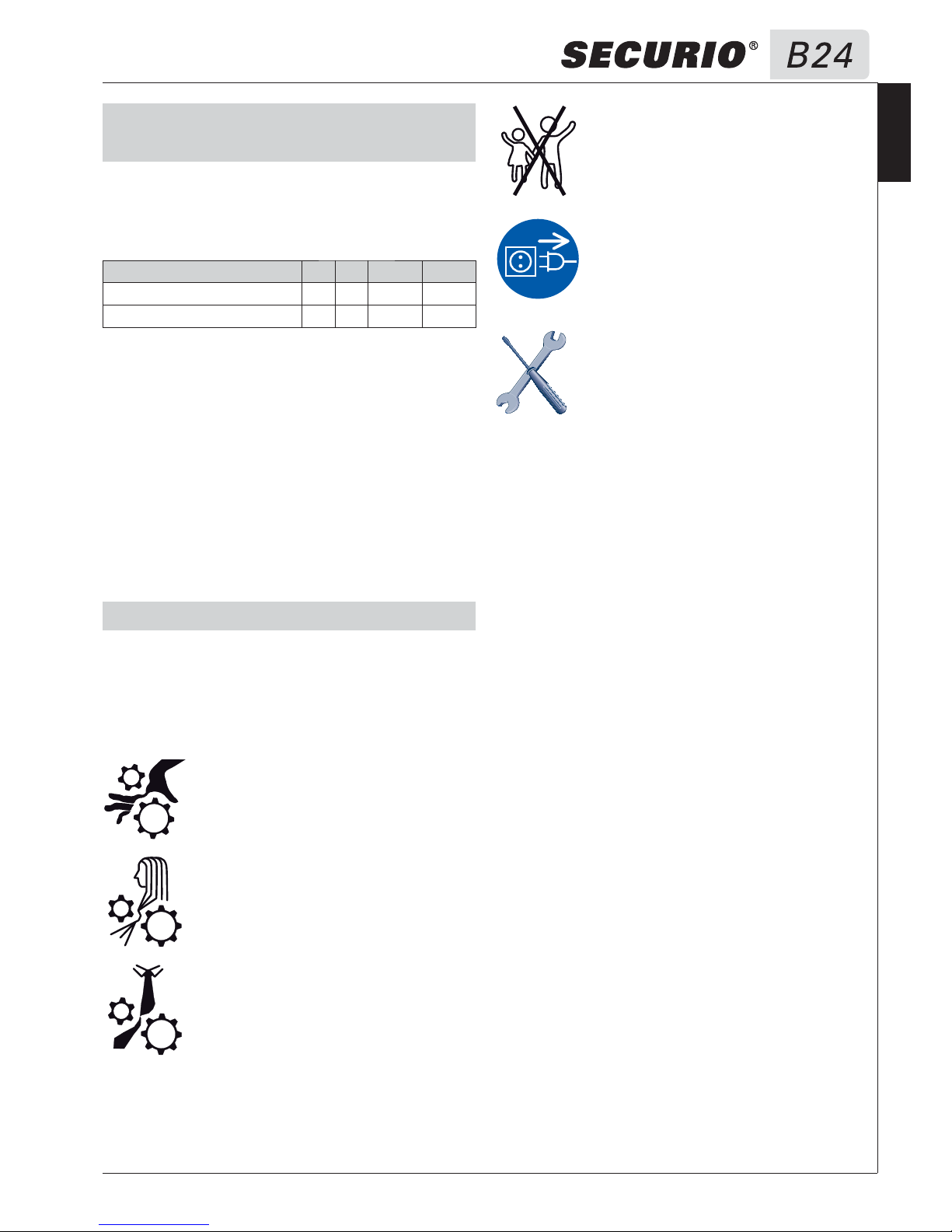

Der Aktenvernichter ist ausschließlich zum Ver-
nichten von Papier bestimmt. Je nach Schnittart
können außerdem geringe Mengen folgender
Materialien vernichtet werden:
Schnittbreite (mm) 3,9 5,8 1,9x15 4,5x30
Kreditkarten ●● ● ●
CDs ●●
Das robuste Schneidwerk ist unempfindlich
gegen Heft- und Büroklammern.
Die Gewährleistungszeit für den Aktenvernich-
ter beträgt 2 Jahre. Darüberhinaus gewähren
wir eine 10-jährige Garantie auf die Vollstahl-
Messerwellen. Verschleiß, Schäden durch
unsachgemäßen Gebrauch sowie Eingriffe von
dritter Seite fallen weder unter die Gewährleis-
tung noch unter die Garantie.
Stellen Sie den Aktenvernichter
außerhalb der Reichweite von
Kindern auf. Lassen Sie den Ak-
tenvernichter nur in Anwesenheit
einer Bedienperson laufen.
Schalten Sie den Aktenvernichter
bei Beschädigung oder nicht ord-
nungsgemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus
und ziehen Sie den Netzstecker.
Servicearbeiten dürfen nur vom
HSM–Kundendienst und Service–
Technikern unserer Vertragspart-
ner durchgeführt werden.
• Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des
Netzsteckers, dass Spannung und Frequenz
Ihres Stromnetzes mit den Angaben auf dem
Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den
Aktenvernichter gelangen,
• Der Aktenvernichter darf nicht in der Nähe
eines Heizkörpers oder einer anderen Wär-
mequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein
Abstand zur Wand oder zu Möbeln von min.
5 cm eingehalten werden.
• Lesen Sie vor Inbetriebnahme des Aktenver-
nichters die Betriebsanleitung und bewahren
Sie sie für späteren Gebrauch auf.
• Beachten Sie alle auf dem Aktenvernichter
angebrachten Sicherheitshinweise.
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz
der Papierzufuhr.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführungsöff-
nung. Vernichten Sie kein Materi-
al, das zu Schlingenbildung neigt,
z.B. Bänder, Verschnürungen,
Weichplastikfolien.
Verletzungsgefahr durch
Verletzungsgefahr durch
Splitter!
Splitter!
Führen Sie CDs nur durch den
Führen Sie CDs nur durch den
Schlitz im Sicherheitselement zu.
Schlitz im Sicherheitselement zu.
1 Bestimmungsgemäße Verwen-
dung, Gewährleistung
2 Sicherheitshinweise
Originalbetriebsanleitung

40804
deutsch
Aktenvernichter einschalten
• Drücken Sie den Bedientaster.
Anzeige „Betriebsbereit“ leuchtet.
Papier vernichten
• Bei Papierzufuhr startet die Lichtschranke
das Schneidwerk automatisch.
2 Sekunden nachdem die Lichtschranke
in der Papierzufuhr wieder frei ist wird das
Schneidwerk automatisch abgeschaltet und
der Aktenvernichter geht in Betriebsbereit-
schaft.
Hinweis:
Zum Vernichten größerer
Papiermengen können
Sie das Sicherheitsele-
ment nach oben klappen.
Dadurch ist die Zuführöff-
nung leichter zugänglich.
CDs vernichten
(nur in den Schnittgrößen 3,9 mm, 5,8 mm)
• Schalten Sie den Aktenvernichter in den
Permanent-Modus: Drücken Sie den Bedien-
taster 4 Sekunden lang.
• Führen Sie die CD
nur durch den Schlitz
im Sicherheitselement
zu. Das schützt Sie vor
Splittern.
• Schalten Sie den Permanent-Modus aus:
Drücken Sie den Bedientaster.
Kreditkarten vernichten
Bei Schnittgröße 3,9 mm und 5,8 mm führen
Sie die Karten durch den CD-Schlitz zu. Bei
anderen Maschinen geben Sie sie in die Pa-
pierzufuhr.
Aktenvernichter ausschalten
• Drücken Sie den Bedientaster.
Anzeige „Betriebsbereit“ verlischt.
4 Bedienung

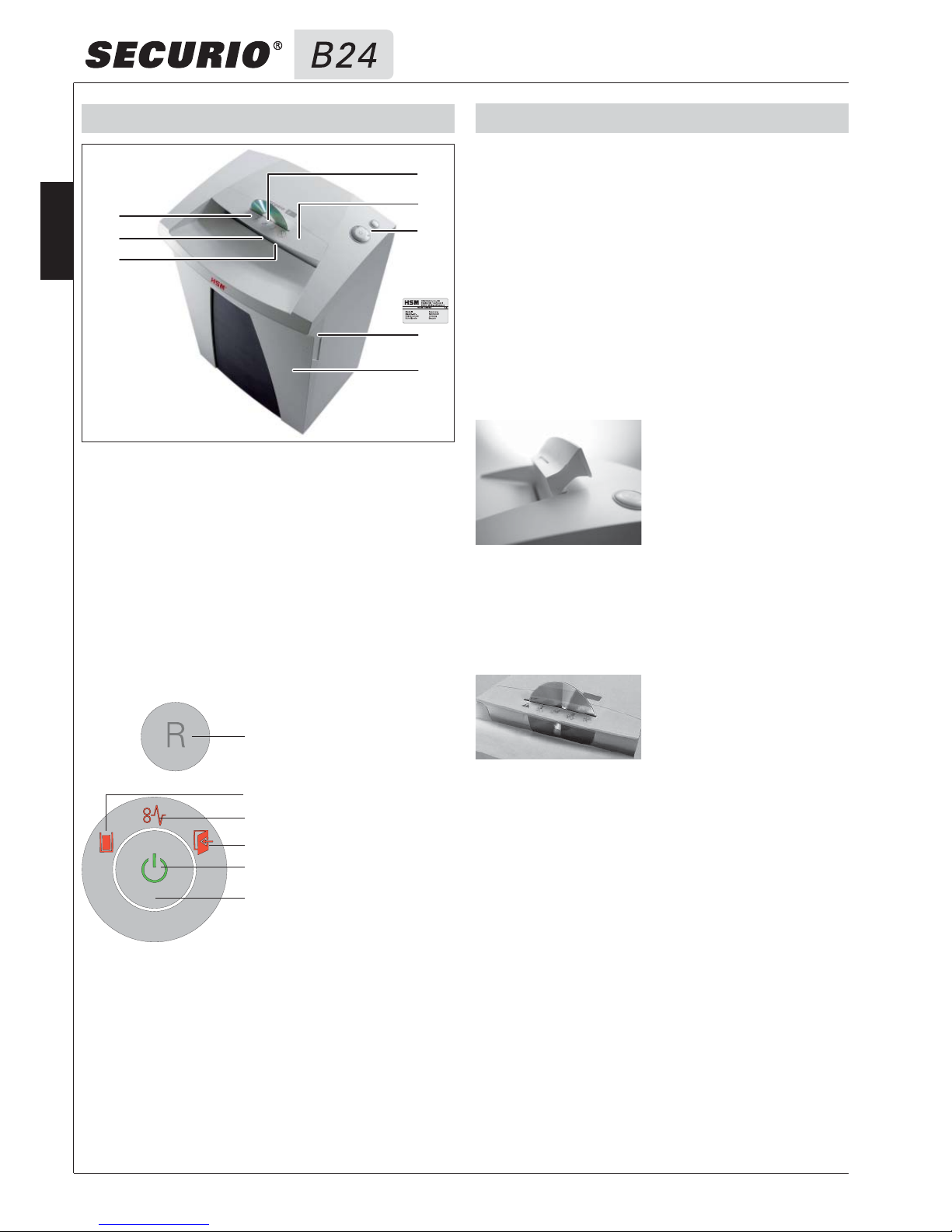

3 Übersicht
1 Sicherheitshinweis
2 Zuführschlitz für CDs
3 Sicherheitselement / Splitterschutz
4 Bedien- und Anzeigeeinheit
5 Typenschild
6 Schnittgutbehälter
7 Zuführöffnung für Papier und Kreditkarten
8 Lichtschranke
Bedien- und Anzeigeelemente
Reversiertaster
Anzeigen:
Behälter voll
Schneidwerk blockiert
Behälter offen
Betriebsbereit
Bedientaster
7
2
5
4
1
8
3
6

0804 5
deutsch
Anzeige Störung Störungsbehebung
Papier-
stau
Sie haben zuviel Papier auf einmal zugeführt.
Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das
Papier heraus.
• Drücken Sie gegebenenfalls noch den Reversiertaster „R“, um den
Papierstapel zu entnehmen.
• Halbieren Sie den Papierstapel.
• Geben Sie das Papier nacheinander ein.
Hinweis:
Diese Anzeige leuchtet auch, wenn der Motor überlastet wurde. Lassen
Sie den Aktenvernichter in diesem Fall vor erneuter Inbetriebnahme
20 Minuten abkühlen.
Schnitt-
gutbehäl-
ter voll
• Leeren Sie den Schnittgutbehälter.
Hinweis:
Wenn Sie vor dem Entnehmen des Behälters den Reversiertaster
kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk
zurückgezogen.
Behälter
offen
• Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.
Weitere Funktionsmodi:
• Kurzzeit-Modus 10 s
Anwendung: Vernichtung von Folien, Kredit-
karten und kleinen Papierstücken
Funktion: Schneidwerk läuft 10 s und wird
danach automatisch abgeschaltet.
Start: Drücken Sie den Bedientaster
2 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie den
Bedientaster.
• Permanent-Modus
Anwendung: Vernichtung von CDs und grö-
ßeren Papier- und Folienmengen
Funktion: Schneidwerk läuft ununterbrochen.
Wenn 2 min kein Material zugeführt wird,
schaltet das Schneidwerk ab und der Akten-
vernichter geht in Betriebsbereitschaft.
Start: Drücken Sie den Bedientaster
4 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie den
Bedientaster.
• Schlafmodus (Sleep-down)
Funktion: 2 Minuten nach der letzten Papier-
zufuhr werden automatisch alle unnötigen
Verbraucher abgeschaltet.
Die Anzeige „Betriebsbereit“ blitzt in regelmä-
ßigen Abständen kurz auf.
Bei Papierzufuhr läuft der Aktenvernichter
selbständig an.
• Automatisches Ausschalten
Funktion: Wenn der Aktenvernichter 4 Stun-
den nicht benutzt wurde, wird er komplett
ausgeschaltet und verbraucht somit keinen
Strom mehr (über Nacht, am Wochenende).
Wiederinbetriebnahme: Drücken Sie den
Bedientaster.
5 Störungsbeseitigung

60804
deutsch
• Aktenvernichter anschlussfertig in Karton
verpackt
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl (50 ml) für
Geräte mit Partikelschnitt
• Betriebsanleitung
Zubehör:
• Schnittgutsack, Best.-Nr. 1.661.995.050
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
7 Lieferumfang
Schalten Sie den Aktenvernichter aus und
ziehen Sie den Netzstecker. Die Reinigung darf
nur mit einem weichen Tuch und einer milden
Seifenwasserlösung erfolgen. Dabei darf kein
Wasser in das Gerät eindringen.
Überprüfen Sie die Funktion des Türkon-
takts: Warnung!
Falls Sie Abweichungen von
folgendem Funktionsablauf
feststellen, schalten Sie den
Aktenvernichter aus, ziehen Sie den
Netzstecker und informieren Sie
den Kundendienst.
• Stecken Sie den Netzstecker und schalten
Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und kippen
Sie den Behälter heraus, während das Blatt
eingezogen wird.
Das Schneidwerk muss sofort abschalten
und die Anzeige "Behälter offen" leuchten.
• Setzen Sie den Schnittgutbehälter wieder
vollständig ein.
Das Schneidwerk darf noch nicht wieder
anlaufen.
• Ziehen Sie das Papier aus der Zuführöff-
nung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und erneut
ein.
Bei Papierzufuhr startet das Schneidwerk.
6 Reinigung und Wartung Ölen Sie das Schneidwerk
bei nachlassender Schnitt-
leistung, Geräuschentwick-
lung oder nach jedem Lee-
ren des Schnittgutbehälters
(nur bei Partikelschnitt):
• Spritzen Sie Schneidblock–Spezialöl durch
die Papierzufuhr auf ganzer Breite auf die
Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzu-
fuhr im Kurzzeitmodus laufen.
Papierstaub und Partikel werden gelöst.
Hinweis:
Das Ölen des Schneidwerks verbessert die
Schnittleistung auch bei Geräten mit Streifen-
schnitt.

0804 7
deutsch
8 Technische Daten
EG-Konformitätserklärung
Maschinenrichtlinie 98 / 37 / EG
EMV-Richtlinie 89 / 336 / EWG
Niederspannungsrichtlinie 73 / 23 / EWG
Der Hersteller HSM GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklärt hiermit, dass der Aktenvernichter
SECURIO B24 mit den oben genannten EG-Richtlinien einschließlich aller zutreffenden Änderungen übereinstimmt.
Angewendete Normen und technische Spezifikationen:
• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2006
• EN 294:1992
Salem, 02.01.2007
Rolf Gasteier - Technischer Leiter
Eine Prüfung des Maschinentyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinie für Maschinen er-
folgte durch den Fachausschuss Verwaltung, Prüf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft,
Deelbögenkamp 4, D-22297 Hamburg. Diese Prüfstelle ist zuständige Stelle im Sinne von Anhang V der EG-Maschi-
nenrichtlinie.
Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 4,5 x 30 1,9 x 15
Sicherheitsstufe DIN 32757 – 1 2 2 3 4
Schnittleistung (Blatt), DIN A4 70 g/m2
80 g/m2
28 - 30
25 - 27
22 - 24
19 - 21
17 - 19
14 - 16
11 - 13
9 - 11
Gewicht 18 kg 20,5 kg
Schnittgeschwindigkeit 65 mm/s
Eingabebreite 240 mm
Anschluss
Leistungsaufnahme bei max. Blattzahl
230 V, 50 Hz 100 V, 50/60 Hz – 115 V, 60 Hz
500 W 580 W
Maße B x T x H (mm) 395 x 317 x 605
Volumen des Schnittgutbehälters 34 l
Geräuschemission (im Leerlauf / unter Last) 56 dB(A) / 59 - 63 dB(A)

80804
deutsch

0804 9
english
The shredder is designed exclusively for de-
stroying paper. Depending on the cutting type, it
can also handle small quantities of the following
materials:
Shred width (mm) 3.9 5.8 1.9x15 4.5x30
Credit and charge cards ●● ● ●
CDs ●●
Its sturdy drive mechanism is not damaged by
paper clips and staples.
The warranty period for the document shredder
is 2 years. In addition, there is a 10 year guar-
antee on the solid steel blade rollers. This war-
ranty and guarantee exclude wear and damage
caused by improper handling or actions taken
by third parties.
Keep paper shredder out of the
reach of children. Do not let the
shredder run if the person using it
is not present.
Switch the shredder off and dis-
connect it from the mains if it is
damaged, not working correctly or
before relocating or cleaning it.
Service work may only be carried
out by HSM Customer Service or
by the service technicians of our
contractual partners.
• Make sure the mains plug is easily accessi-
ble.
• Before plugging in the mains plug, check
that the voltage and frequency of your local
mains supply correspond to those stated on
the type plate.
• This paper shredder should never be placed
near or over a radiator or heat source. The
ventilation slots must not be blocked or cov-
ered and they must be at a distance of at
least 5 cm away from walls or furniture.
•
Make sure no liquid is spilled on or in the paper
shredder.
• Read the operating instructions before
switching on the document shredder. Save
these instructions for later use.
• Follow all warnings and instructions marked
on the product!
Risk of injury!
Do not reach into the paper feed
slot.
Risk of injury from being pulled
in!
Keep long hair, loose articles of
clothing, ties, scarves, jewellery,
etc. away from feed opening.
Material with the tendency to form
loops, e.g. tapes, strapping mate-
rial, etc. must not be shredded.
Danger of injury by splinters!
Feed CDs through the slot in the
Feed CDs through the slot in the
safety element only.
safety element only.
1 Proper use, warranty
2 Safety instructions
Translation of the original operating instructions

10 0804
english
1 Safety instructions
2 Feed opening for CDs
3 Safety element / splinter protection
4 Operating and display unit
5 Name plate
6 Shredded material container
7 Feed opening for paper and credit cards
8 Light barrier
3 Machine components
Operating and display elements
Reverse button
Display options:
Container full
Cutting unit blocked
Container open
Ready for operation
Operation button
Switching on the shredder
• Press the operation button.
The “Ready for operation” indicator lights up.
Shredding paper
• When you feed paper, the light barrier auto-
matically starts the cutting unit.
Two seconds after the light barrier in the
paper feed opening is free again, the cut-
ting unit is switched off automatically and the
shredder switches to standby.
Note:
You can fold the safety
element upwards to
shred larger quantities
of paper. This makes it
easier to access the feed
opening.
Shredding CDs
(only in cut size: 3.9 mm, 5.8 mm)
• Switch the shredder to permanent mode:
Press the operation button for four seconds.
• Only feed the material
into the insertion slot of
the safety element (splin-
ter protection).
• Switch off permanent mode: Press the
operation button.
Shredding credit cards
Feed the cards through the CD slot when the
cut size is 3.9 mm and 5.8 mm. For other ma-
chines, use the opening for paper.
Switching off the shredder
• Press the operation button.
The “Ready for operation” indicator goes out.
4 Operation
7
2
5
4
1
8
3
6
