deutsch
1 Bestimmungsgemäße Ver-
wendung, Gewährleistung
Entnehmen Sie den Schnittgutbehälter
und sehen Sie auf dem Typenschild am
Schneidkopf (siehe Punkt 3 Übersicht)
nach, für welche Schnittbreite und Netz-
spannung Ihr Aktenvernichter ausgelegt ist.
Beachten Sie die zutreffenden Punkte der
Betriebsanleitung.
2 Sicherheitshinweise
Klassifizierung
Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung
der Warnung kann
schwere oder töd-
liche Verletzungen
zur Folge haben.
Achtung Die Missachtung
des Hinweises kann
Sachschäden verur-
sachen.
Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren
Gebrauch auf und geben Sie die Anleitung
an spätere Nutzer weiter. Beachten Sie alle
auf dem Aktenvernichter angebrachten
Sicherheitshinweise.
WARNUNG
Gefahren für Kinder und andere
Personen!
Die Maschine darf nicht durch
Personen (einschließlich Kin-
dern unter 14 Jahren) mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels
Wissen benutzt werden, es sei denn, sie
werden durch eine für ihre Sicherheit zu-
ständige Person beaufsichtigt oder erhiel-
ten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollen beaufsichtigt
werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen. Lassen Sie den
Aktenvernichter nicht unbeaufsichtigt einge-
schaltet.
Das robuste Schneidwerk ist unempfindlich
gegen Heft- und Büroklammern.
Die Gewährleistungszeit für den Aktenver-
nichter beträgt 2 Jahre. Es gilt eine von der
Gewährleistung unabhängige Garantie für
HSM Vollstahl-Schneidwellen der Aktenver-
nichter während der gesamten Gerätele-
bensdauer (HSM Lifetime Warranty). Ver-
schleiß, Schäden durch unsachgemäßen
Gebrauch sowie Eingriffe von dritter Seite
fallen weder unter die Gewährleistung noch
unter die Garantie.
Der Aktenvernichter ist zum Vernichten von
Papier bestimmt. Je nach Schnittart können
außerdem geringe Mengen folgender Mate-
rialien vernichtet werden:
Schnittbreite (mm) 5,8 3,9 4,5x30 1,9x15
Kreditkarten ●● ● ●
CDs ●

4 SECURIO C 18 05/2012
deutsch
WARNUNG
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Ma-
schine kann zu elektrischem
Stromschlag führen.
– Überprüfen Sie vor dem Einstecken des
Netzsteckers, dass Spannung und Fre-
quenz Ihres Stromnetzes mit den Anga-
ben auf dem Typenschild übereinstim-
men.
– Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
– Vermeiden Sie, dass Wasser in den Ak-
tenvernichter gelangt. Tauchen Sie weder
Netzkabel noch Netzstecker in Wasser.
– Fassen Sie den Netzstecker niemals mit
feuchten Händen an.
– Ziehen Sie den Netzstecker nie an der
Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.
– Verwenden Sie das Gerät nur in trocke-
nen Innenräumen. Betreiben Sie es nie in
Feuchträumen oder im Regen.
Prüfen Sie Gerät und Kabel
regelmäßig auf Schäden.
Schalten Sie den Aktenvernichter
bei Beschädigung oder nicht
ordnungsgemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus und
ziehen Sie den Netzstecker.
– Halten Sie das Gerät, den Netzstecker
und das Netzkabel von offenem Feuer
und heißen Flächen fern. Die Lüftungs-
schlitze müssen frei sein und ein Abstand
zur Wand oder zu Möbeln von min. 5 cm
eingehalten werden.
– Das Gerät ist nicht für die Benutzung in
unmittelbarer Nähe von Bildschirm- bzw.
Büroarbeitsplätzen vorgesehen.
Servicearbeiten dürfen nur
vom HSM–Kundendienst und
Service –Technikern unserer
Vertragspartner durchgeführt
werden.
Kundendienstadressen siehe
Seite 92.
Achtung Gefahr durch Fehlgebrauch
Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels „Bestim-
mungsgemäße Verwendung“.
WARNUNG
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz
der Papierzufuhr.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material, das
zu Schlingenbildung neigt, z.B.
Bänder, Verschnürungen, Weich-
plastikfolien.
Verletzungsgefahr durch Splitter!
Verletzungsgefahr durch Splitter!
Führen Sie CDs nur durch den Schlitz im
Führen Sie CDs nur durch den Schlitz im
Sicherheitselement zu.
Sicherheitselement zu.

05/2012 SECURIO C 18 5
deutsch

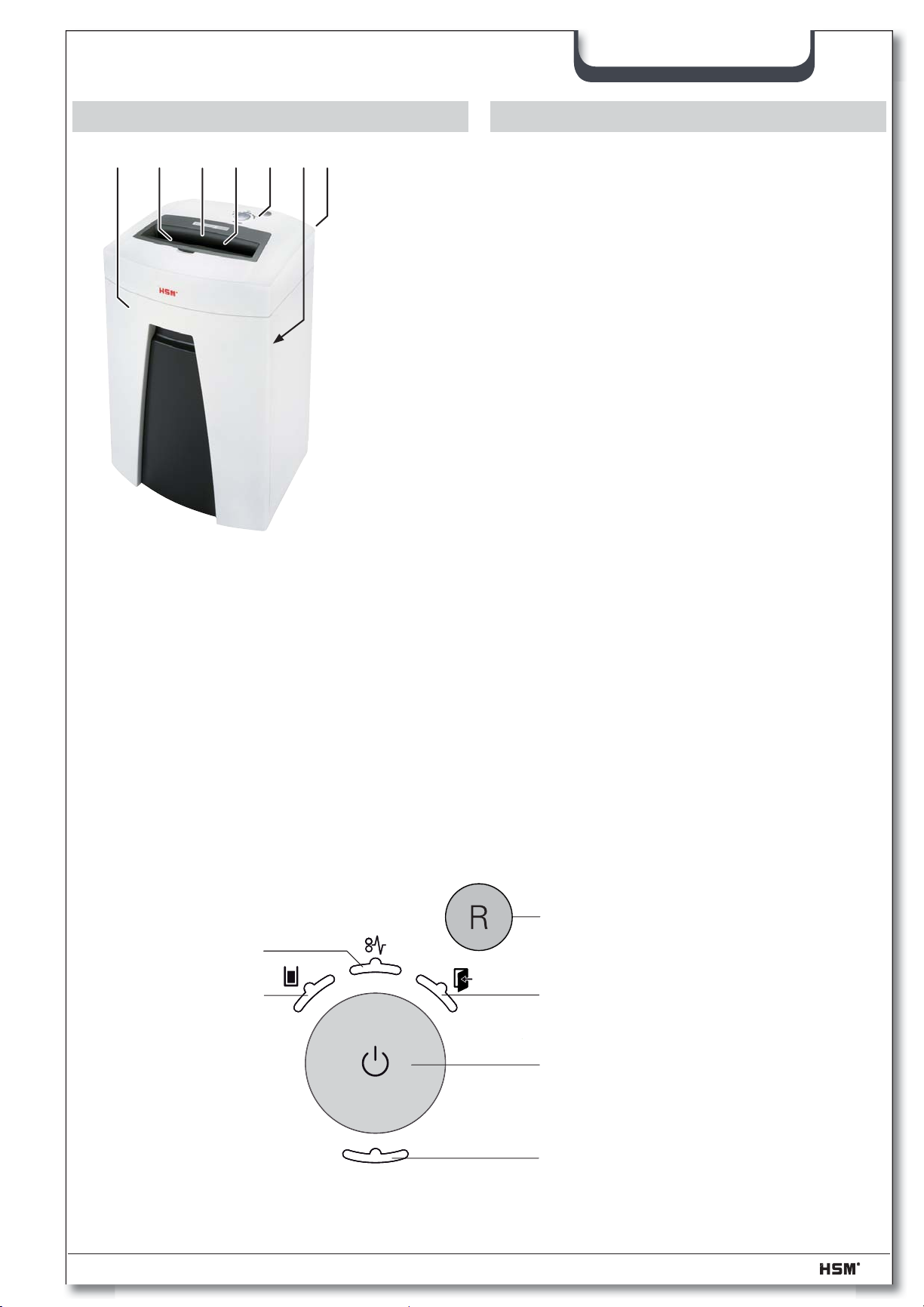

3 Übersicht 4 Lieferumfang
Zubehör
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 92.
• Aktenvernichter anschlussfertig in Karton
verpackt
• 1 Flasche Schneidblock-Spezialöl (50 ml)
für Geräte mit Partikelschnitt
• Betriebsanleitung
1 Schnittgutbehälter
2 Sicherheitshinweise
3 Lichtschranke
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit
6 Typenschild
7 Netzschalter
Bedien- und Anzeigeelemente
Reversiertaste
Anzeige
Behälter offen
Sicherheitselement gedrückt
Bedientaste
Anzeige
Betriebsbereit
1 2 3 4 5 6 7
Anzeigen
Schneidwerk blockiert
Behälter voll

6 SECURIO C 18 05/2012
deutsch
5 Bedienung
WARNUNG
Stellen Sie vor dem Einschalten
der Maschine sicher, dass alle
Sicherheitshinweise beachtet
wurden.
Aktenvernichter einschalten
• Stecken Sie den Netzstecker der Maschi-
ne in eine ordnungsgemäß installierte
Steckdose.
• Schalten Sie den Netzschalter an der
Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
Anzeige „Betriebsbereit“ leuchtet.
Papier vernichten
• Bei Papierzufuhr startet die Lichtschranke
das Schneidwerk automatisch.
2 Sekunden nachdem die Lichtschranke
in der Papierzufuhr wieder frei ist wird
das Schneidwerk automatisch abgeschal-
tet und der Aktenvernichter geht in Be-
triebsbereitschaft.
Weitere Funktionsmodi
• Permanent-Modus
Funktion: Schneidwerk läuft ununterbro-
chen.
Wenn 2 min kein Material zugeführt wird,
schaltet das Schneidwerk ab und der Ak-
tenvernichter geht in Betriebsbereitschaft.
Start: Drücken Sie die Bedientaste
4 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie die
Bedientaste.
• Schlafmodus (Sleep-down)
Funktion: 2 Minuten nach der letzten Pa-
pierzufuhr werden automatisch alle unnö-
tigen Verbraucher abgeschaltet.
Die Anzeige „Betriebsbereit“ verlischt in
regelmäßigen Abständen für kurze Zeit.
Bei Papierzufuhr läuft der Aktenvernichter
selbständig an.
• Automatisches Ausschalten
Funktion: Wenn der Aktenvernichter
1 Stunde nicht benutzt wurde, wird er
komplett ausgeschaltet und verbraucht
somit keinen Strom mehr (über Nacht,
am Wochenende).
Wiederinbetriebnahme: Drücken Sie die
Bedientaste.
Aktenvernichter ausschalten
• Drücken Sie die Bedientaste.
Anzeige „Betriebsbereit“ verlischt.
• Schalten Sie den Netzschalter an der
Rückseite des Aktenvernichters auf „0“.
Zerkleinerung von CDs und Kredit-
karten (siehe „Bestimmungsgemäße
Verwendung“)
WARNUNG
Abhängig von der Materialart kann
es beim Vernichten von CDs zur
Splitterbildung kommen. Tragen
Sie deshalb eine Schutzbrille.
Geben Sie CD/Kreditkarte in die Mitte der
Zuführöffnung.

05/2012 SECURIO C 18 7
deutsch
6 Störungsbeseitigung
Hinweis:
Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet
ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.
Anzeige Störung Störungsbehebung
Dauer-
licht
Papier-
stau
Sie haben zu viel Papier auf einmal zugeführt.
Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das
Papier heraus.
• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Pa-
pierstapel zu entnehmen.
• Halbieren Sie den Papierstapel.
• Geben Sie das Papier nacheinander ein.
Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneu-
ter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht Sicher-
heitsele-
ment war
gedrückt.
• Quittieren Sie die Anzeige durch Drücken der Reversiertaste „R“.
Schnitt-
gutbehäl-
ter voll
• Leeren Sie den Schnittgutbehälter.
Hinweis:
Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurz-
zeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk
zurückgezogen.
Behälter
offen
• Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.
Sicher-
heits-
element
gedrückt
• Drücken Sie nicht auf das Sicherheitselement.

8 SECURIO C 18 05/2012
deutsch
7 Reinigung und Wartung
WARNUNG
Gefährliche Netzspannung!
Schalten Sie den Aktenvernichter
aus und ziehen Sie den Netz-
stecker.
Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.
Ölen Sie das Schneid-
werk bei nachlassender
Schnittleistung,
Geräuschentwicklung
oder nach jedem Leeren
des Schnittgutbehälters (nur bei Partikel-
schnitt).
Verwenden Sie dazu nur
HSM-Schneidblock-
spezialöl:
• Spritzen Sie das Spezialöl durch die
Papierzufuhr auf ganzer Breite auf die
Schneidwellen.
• Lassen Sie das Schneidwerk ohne Pa-
pierzufuhr ca. 10 s im Permanent-Modus
laufen.
 Papierstaub und Partikel werden gelöst.
Hinweis
Das Ölen des Schneidwerks verbessert die
Schnittleistung auch bei Geräten mit Strei-
fenschnitt.
8 Entsorgung / Recycling
Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwen-
dig waren. Bei falscher Entsor-
gung oder Handhabung können diese für
die menschliche Gesundheit und die Um-
welt gefährlich sein. Geben Sie Altgeräte nie
in den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam-
melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali-
en einer umweltgerechten Entsorgung zu.

05/2012 SECURIO C 18 9
deutsch
9 Technische Daten
Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Sicherheitsstufe DIN 32757 – 1 2234
Schnittleistung* (Blatt), DIN A4 70 g/m2
80 g/m2
19 - 20
15 - 16
14 - 15
11 - 12
10 - 11
8 - 9
8 - 9
6 - 7
Emissionsschalldruckpegel
(im Leerlauf / unter Last) 55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)
Gewicht 9,8 kg 11,0 kg
Eingabebreite 230 mm
Schnittgeschwindigkeit 50 mm/s
Anschluss 215 - 240 V, 50 Hz
110 - 130 V, 60 Hz
Leistung bei max. Blattzahl 360 W
Betriebsart Kurzzeitbetrieb
Betriebszeit 7 min
Ruhezeit 16 min
Umgebungsbedingungen im Betrieb:
Temperatur
relative Luftfeuchte
Höhe über NN
-10°C bis +25°C
max. 90%, nicht kondensierend
max. 2.000 m
Maße B x T x H (mm) 365 x 280 x 542
Volumen des Schnittgutbehälters 25 l
* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten
werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.
Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und
zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann
die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.
EG-Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die nachste-
hend bezeichnete Maschine
Aktenvernichter Securio C18
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-
heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:
Niederspannungsrichtlinie 2006 / 95 / EG
EMV-Richtlinie 2004 / 108 / EG
Angewandte Normen und technische Spezifikationen:
• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:2008
• EN 62233:2008 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004 • EN 61000-4-5:2006
• EN 61000-4-6:2007 + Corr. Aug. 2007 • EN 61000-4-11:2004
• EN 60950-1:2006 +A11:2009
Frickingen, 10.01.2012
i.V. Hubert Kötzinger - Leiter Produktentwicklung Umwelttechnik
