Hunter 23347 User manual

Modelos Tipo 7Modelos Tipo 7Modelos Tipo 7
Formulario # 42843-02
20081216
©2008 Hunter Fan Co.
Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.
__________________________________________
Nombre de modelo
__________________________________________
Modelo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
English Español
Manual de Installatión y Operatión
Sea Wind
23347

2
42843-02 • 12/16/08 • Hunter Fan Company
© 2008 Hunter Fan Company
Su nuevo ventilador de techo Hunter® es una adición a su hogar u ocina que
proporcionará comodidad y rendimiento por muchos años. Este manual de
instalación y operación le proporciona instrucciones completas para instalar y
operar su ventilador.
Estamos orgullosos de nuestro trabajo. Apreciamos la oportunidad de
suministrarle el mejor ventilador de techo disponible en cualquier lugar
del mundo.
Antes de instalar su ventilador, para sus registros y ayuda con la garantía,
registre la información de la caja y la placa Hunter (ubicada en la parte
superior del alojamiento del motor del ventilador).
Precauciones y advertencias
•LEA DETENIDAMENTE TODO EL MANUAL ANTES DE COMENZAR LA
INSTALACIÓN. GUARDE ESTAS INSTRUCCIONES.
• Solamente use piezas de repuesto Hunter.
• Para reducir el riesgo de lesiones personales, conecte directamente el
ventilador a las estructuras de soporte de la construcción de acuerdo con
estas instrucciones, y use sólo la tornillería suministrada.
• Para evitar posibles choques eléctricos, antes de instalar su ventilador,
desconecte la alimentación apagando los interruptores automáticos que
alimentan a la caja de salida y al interruptor de pared asociado. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure
rmemente una forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.
• Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calicado.
• Para reducir el riesgo de lesiones personales, no doble el sistema de jación
de las aspas cuando instale, equilibre o limpie el ventilador. Jamás introduzca
objetos extraños entre las aspas del ventilador en rotación.
• Para reducir el riesgo de incendio, choque eléctrico, o daño al motor, no
use este ventilador con ningún dispositivo de estado sólido para control de
velocidad. Solamente use controles de velocidad Hunter.
Bienvenido
Tabla de contenido
1 • Preparándose ...................4
2 • Instalación del soporte de
suspensión ..................... 5
3 • Montaje y suspensión del
ventilador...................... 6
4 • Cableado del ventilador ......... 7
5 • Instalación de la caja del motor . . 8
6 • Montaje de las aspas ............ 9
7 • Instalación de la caja del
interruptor....................10
8 • Operación y limpieza de su
ventilador de techo............11
9 • Localización de fallas ...........12

3
42843-02 • 12/16/08 • Hunter Fan Company
Montaje y accesorios opcionales
Formas de montaje
El sistema de montaje patentado de Hunter le proporciona máxima facilidad
para instalar su ventilador. Este ventilador se ha diseñado para montarse solo
en techos planos y puede usarse en techos menores que 2.40 m (8 pies) de altura.
Accesorios opcionales
Considere usar accesorios opcionales de Hunter, como un control de velocidad
de pared o remoto. Para instalar y usar los accesorios, siga las instrucciones
incluidas con cada producto. Para un funcionamiento óptimo y silencioso de su
ventilador Hunter, sólo use controles de velocidad Hunter.

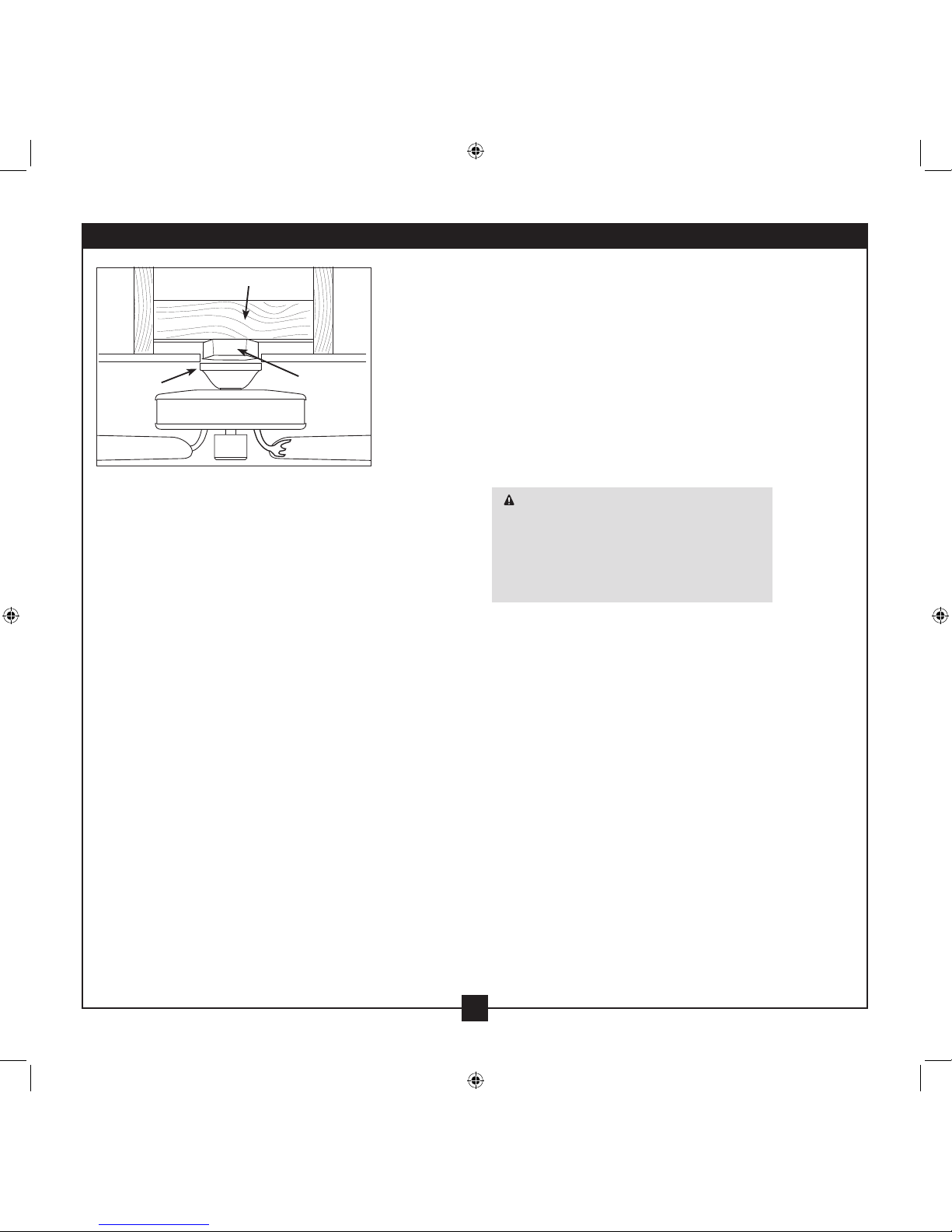

El montaje de perfil bajo se instala cerca
del techo, recomendado para techos bajos,
menores que 2.40 m (8 pies) de altura
Soporte de apoyo
Tipo de
montaje de
perl bajo
Caja
de salida
de techo
PRECAUCIÓN: Para reducir el riesgo de
lesiones personales, conecte directamente
el ventilador a las estructuras de soporte del
edicio de acuerdo con estas instrucciones,
y use sólo la tornillería suministrada

4
42843-02 • 12/16/08 • Hunter Fan Company
Para instalar un ventilador de techo, asegúrese de poder hacer lo siguiente:
• Localizar la vigueta de techo u otro apoyo adecuado en el techo.
• Taladrar agujeros e instalar tornillos para madera.
• Identicar y conectar los alambres eléctricos.
• Levantar 40 libras (18 Kg)
Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter
puede recomendarle a un instalador o electricista calicado.
Herramientas
Necesitará las siguientes herramientas para instalar el ventilador:
• Taladro eléctrico con broca de 9/64”
• Destornillador estándar (se recomienda uno con punta magnética)
• Destornillador estrella Phillips (se recomienda uno con punta magnética)
• Llave de boca o alicates
• Escalera (dependiendo de la altura del lugar de instalación)
Vericación de los componentes de su ventilador
Desempaque cuidadosamente el ventilador para no dañar sus componentes.
Consulte la Guía de componentes incluida. Verique que no haya daños al
motor o las aspas del ventilador debidos al transporte. Si alguna parte falta o
está dañada, contacte con su distribuidor Hunter o llame al Departamento de
soporte técnico de Hunter al 888-830-1326.
Preparación del lugar de ubicación del ventilador
Antes de comenzar a instalar su ventilador, siga todas las instrucciones de
la hoja “Preparación del lugar de ubicación del ventilador”. La adecuada
ubicación y jación del ventilador a la estructura el edicio son indispensables
para una operación segura y conable, máxima eciencia y ahorro de energía.
¿Instalación de varios
ventiladores?
Si está instalando más de un
ventilador, mantenga las aspas y los
soportes del aspa (si es aplicable) en
juegos, tal como se despacharon.
1 • Preparándose

5
42843-02 • 12/16/08 • Hunter Fan Company
PRECAUCIÓN: Para evitar posibles choques eléctricos, antes de instalar
su ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor de pared
asociado. Si no puede bloquear los interruptores automáticos en la posición
de apagado, asegure rmemente una forma destacada de advertencia, como
una etiqueta de seguridad, en el tablero de servicio.
2-1. Taladre dos agujeros pilotos en la estructura de soporte de madera a
través de los agujeros más exteriores en la caja de salida. Los agujeros
pilotos deben tener 9/64” de diámetro.
2-2. Instale parcialmente dos tornillos de campana en los agujeros en cada
extremo del soporte de suspensión, como se muestra en la gura de la
derecha.
2-3. Su ventilador incluye cuatro aisladores de montaje. Ubique los aisladores
entre el soporte de suspensión y el techo insertando las áreas elevadas en
cada aislador en los agujeros en el soporte de suspensión.
2-4. Pase los cables de conexión de la caja de salida a través del agujero en el
medio del soporte de suspensión.
2-5. Alinee los agujeros ranurados en el soporte de suspensión con los agujeros
pilotos que taladró en la estructura de soporte de madera.
Nota: Los aisladores deben estar a nivel con el techo.
2-6. Coloque una arandela plana en cada uno de los dos tornillos de 3” y
páselos a través de los agujeros ranurados en el soporte de suspensión en
los agujeros pilotos que taladró.
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes
en los tornillos. No apriete demasiado.
Paso 2-2
Pasos 2-4 – 2-6
Arandela plana
Tornillo para
madera de 3”
Soporte de
suspensión
Paso 2-3
Tornillo de
la campana
Tornillo de
la campana
Aislador
2 • Instalación del soporte de suspensión

6
42843-02 • 12/16/08 • Hunter Fan Company

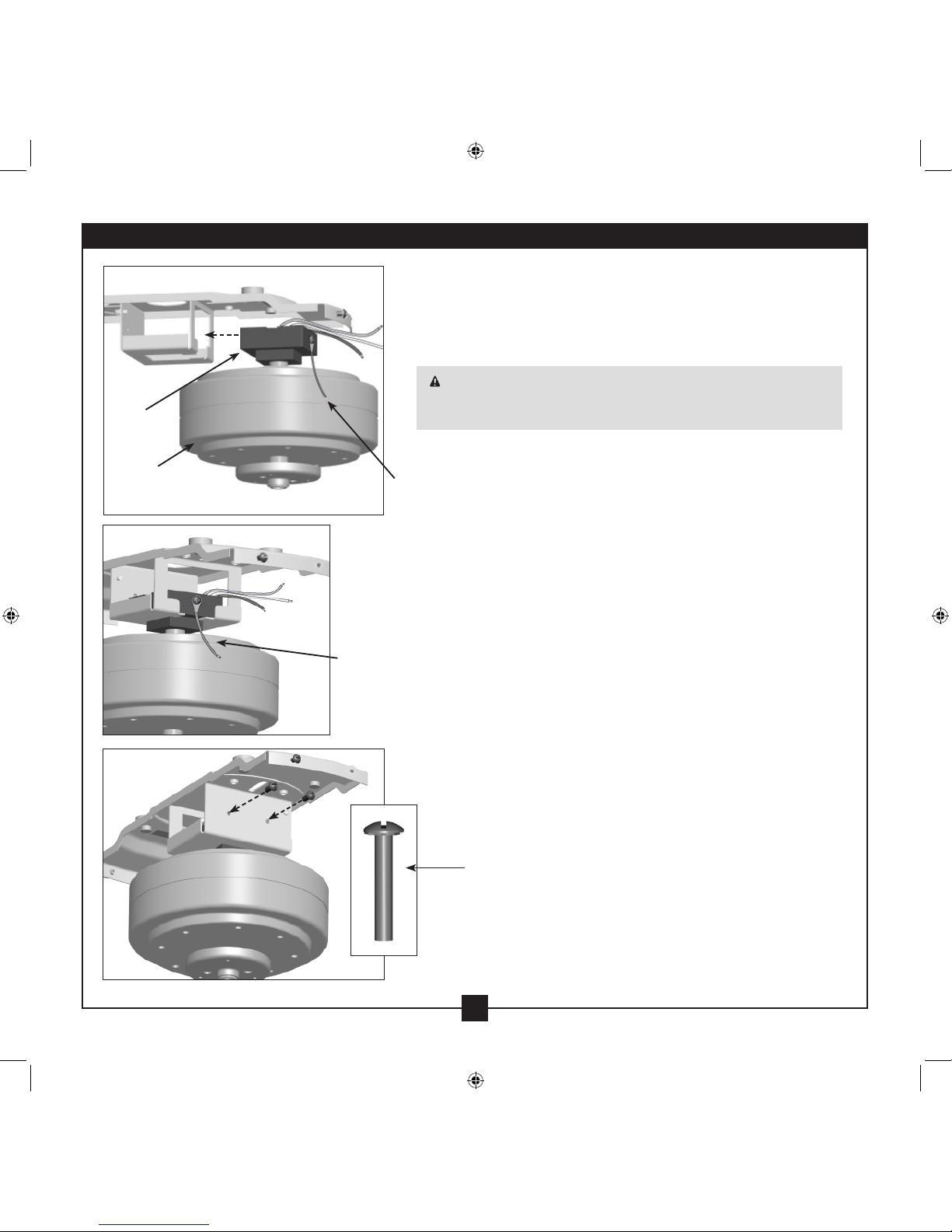

Paso 3-2
#8-32 x 1” Screw
Cable
verde de tierra
3-1. Coloque el soporte cuadrado de modo que el alambre verde de tierra
conectado al cuadrado se oriente hacia afuera de la abertura grande en
el soporte de metal.
3-2. Haciendo a un lado los alambres, levante el conjunto del motor y coloque
el soporte cuadrado en la abertura en la placa de techo.
ADVERTENCIA: Asegúrese de que el soporte cuadrado no pueda
girar en el soporte de metal. No hacerlo puede provocar que el
ventilador caiga.
3-3. Instale dos tornillos de jación a través de los agujeros en la parte lateral
del soporte de metal para asegurar el soporte cuadrado.
Paso 3-1
Conjunto
del motor
Soporte
cuadrador
Paso 3-3
Tornillo de jación
Cable
verde de tierra
3 • Montaje y suspensión del ventilador

7
42843-02 • 12/16/08 • Hunter Fan Company

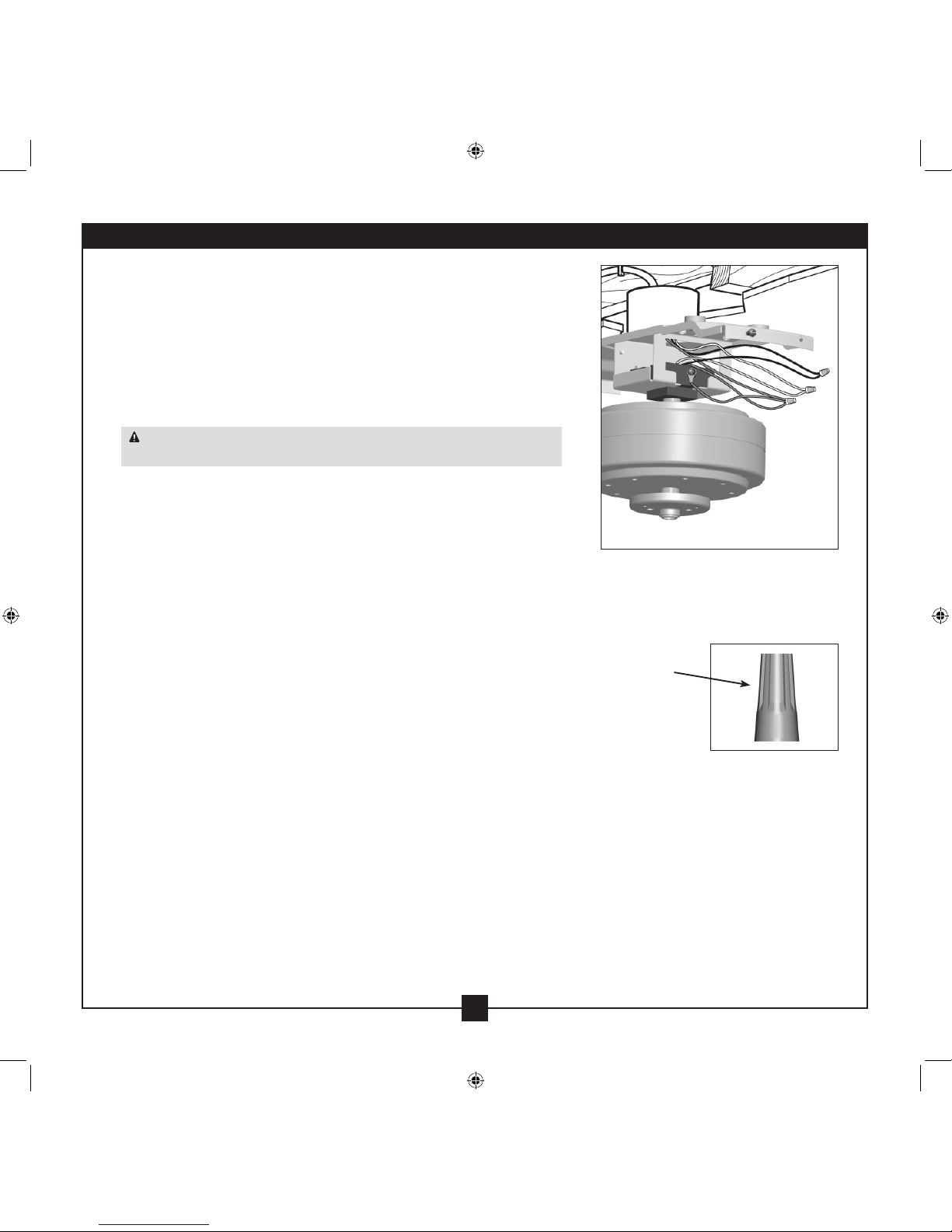

Todo el cableado debe realizarse de acuerdo con los códigos eléctricos locales
y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el cableado,
emplee un electricista calificado.
4-1. Desconecte la alimentación de la red apagando los interruptores automáticos
que alimentan a la caja de salida y al respectivo interruptor de pared.
4-2. Para conectar los alambres, sostenga los extremos desnudos de los alambres
juntos y coloque un empalme plástico sobre ellos; luego tuerza en el sentido
horario hasta que queden apretados.
PRECAUCIÓN: Asegúrese de que no se vean alambres pelados ni
trenzados después de hacer las conexiones.
4-3. Conecte los alambres de la manera siguiente:
• El alambre verde o desnudo de tierra desde el techo al alambre verde
de tierra de la placa de techo y al alambre verde de tierra del ventilador
• El alambre blanco (común) de alimentación del techo con el alambre
blanco del ventilador
• El alambre negro de alimentación del techo con el alambre negro del
ventilador
• El alambre negro/blanco del ventilador al alambre negro/blanco del techo.
4-4. Empuje todos los alambres y empalmes plásticos a través del agujero de la
placa de techo dentro de la caja de salida.
Paso 4-3
Conector
4 • Cableado del ventilador

8
42843-02 • 12/16/08 • Hunter Fan Company

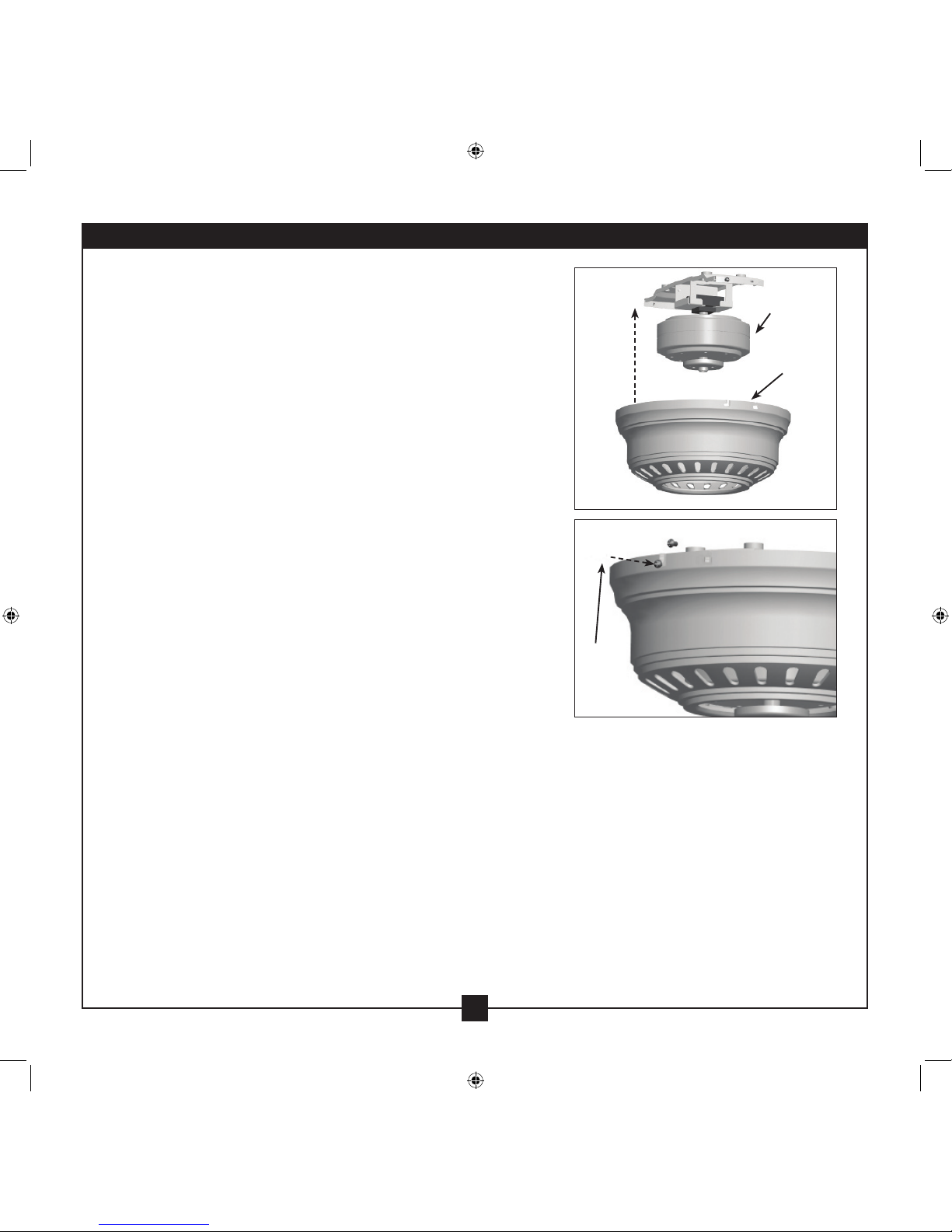

5-1. Coloque la caja del ventilador sobre el motor.
5-2. Alinee las ranuras de bocallave en la caja del ventilador con los dos
tornillos de campana parcialmente instalados en el soporte de suspensión.
Gire la caja del ventilador para ubicar los tornillos en los extremos
estrechos de las ranuras de bocallave.
5-3. Instale los dos tornillos de campana restantes en los agujeros en la caja
del ventilador y en el soporte de suspensión. Apriete rmemente todos
los tornillos.
Tornillo
de la
campana
Paso 5-1
Motor
Paso 5-3
Caja del
ventilador
5 • Instalación de la caja del motor

9
42843-02 • 12/16/08 • Hunter Fan Company
Los ventiladores Hunter usan varios estilos de soportes de aspa (elementos
que jan las aspas al ventilador).
6-1. Su ventilador puede incluir arandelas de caucho para las aspas. Si su
ventilador tiene arandelas de caucho, introdúzcalas a mano en los
agujeros en las aspas.
6-2. Fije cada aspa a cada soporte de aspa usando tres tornillos de montaje
del aspa. Si ha usado arandelas de caucho, las aspas pueden parecer lige-
ramente ojas después que los tornillos estén apretados. Esto es normal.
6-3. Retire los tornillos de montaje del aspa y los protectores de caucho de
embalaje del motor. Nota: Algunos tornillos de montaje del aspa están
instalados en el motor para asegurar los bloques de embalaje.
6-4. Para cada aspa, introduzca un tornillo de montaje de aspa a través del
soporte de aspa y fíjelo ligeramente al ventilador. Introduzca el segundo
tornillo de montaje del aspa y luego apriete rmemente ambos tornillos
de montaje.
Paso 6-1 (Detalle)
Tornillos de montaje
del aspa
Use con arandela de caucho
Use sin arandela de caucho
Arandela de
caucho
Tornillo
de montaje
del aspa
Pasos 6-1 – 6-2
Paso 6-4
6 • Montaje de las aspas

10
42843-02 • 12/16/08 • Hunter Fan Company
7-1. Para jar la caja superior del interruptor, instale parcialmente dos tornillos
de montaje en la placa de montaje de la caja del interruptor.
7-2. Pase el conector superior a través de la abertura central de la caja del
interruptor.
7-3. Alinee las ranuras de bocallave en la caja con los tornillos de montaje.
7-4. Gire la caja contra el sentido de las agujas del reloj hasta que los tornillos
de montaje están rmemente colocados en el extremo angosto de las
ranuras de bocallave. Instale el tornillo de montaje restante en la caja.
Apriete los tres tornillos rmemente.
PRECAUCIÓN: Asegúrese de que la caja superior del interruptor
esté jada rmemente a la placa de montaje. La jación y el ajuste
incorrectos de los tres tornillos de montaje del conjunto pueden causar
que el accesorio de la caja del interruptor caiga.
7-5. Para jar la caja inferior del interruptor, conecte el conector superior
del motor al conector inferior en el conjunto de la caja inferior del
interruptor.
Nota: Ambos conectores están polarizados y sólo encajan juntos de una
manera. Asegúrese de que los conectores estén correctamente alineados
antes de conectarlos. Una incorrecta conexión puede causar una
operación inadecuada y dañar el producto.
7-6. Coloque el conjunto de la caja inferior del interruptor sobre la caja
superior del interruptor. Alinee los agujeros de los tornillos laterales en las
cajas superior e inferior del interruptor. Fije la caja inferior del interruptor
a la caja superior con tres tornillos de montaje.
Nota: Puede personalizar su ventilador Hunter con varios juegos de luz
auxiliares.
Pasos 7-1 – 7-4
Tornillo
del conjunto
de la caja
Caja
superior del
interruptor
Tornillo
de montaje
de la caja
Caja
inferior del
interruptor
Pasos 7-5 – 7-6
Conector
7 • Instalación de la caja del interruptor

11
42843-02 • 12/16/08 • Hunter Fan Company

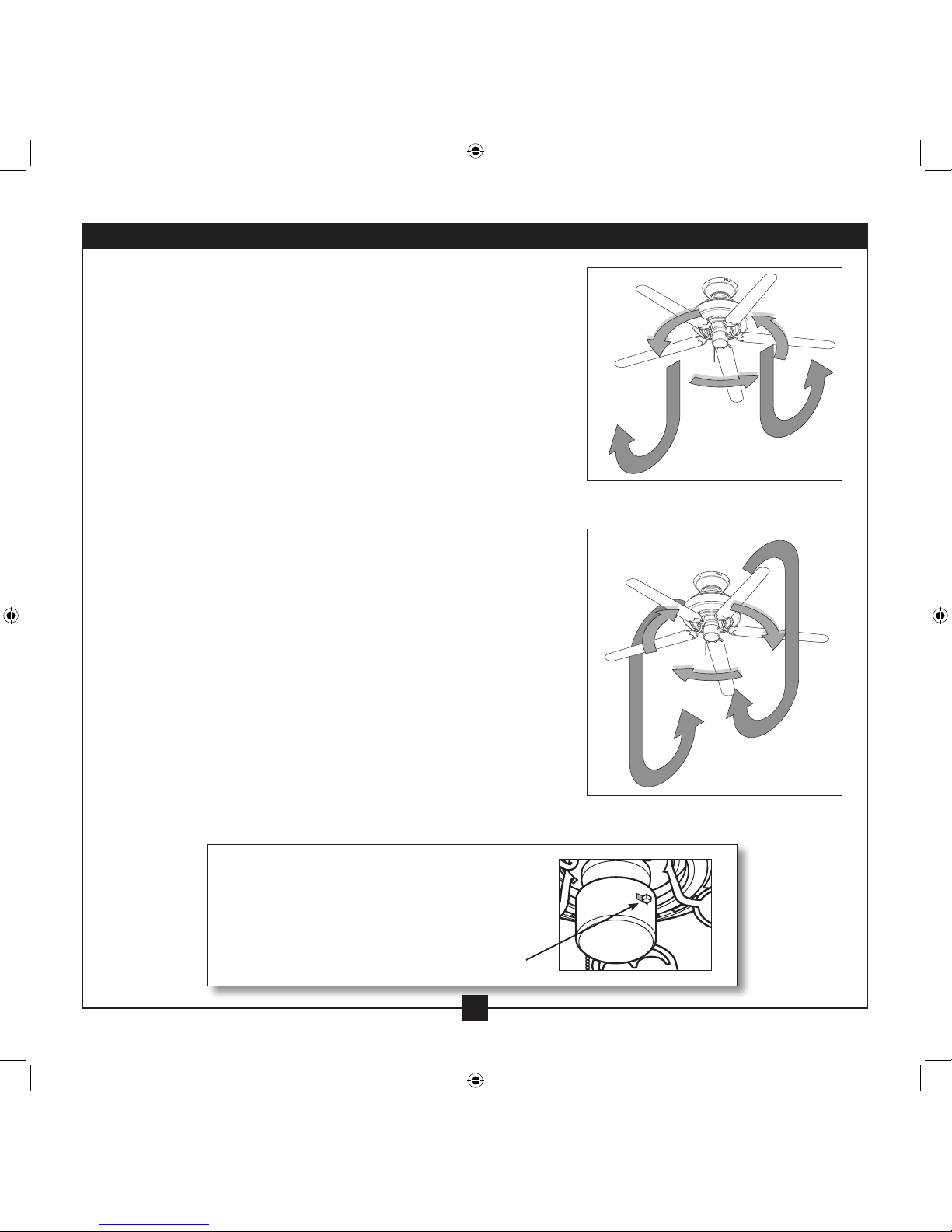

En clima cálido, use el ujo de
aire hacia abajo
En clima frío, use el ujo de
aire hacia arriba
8-1. Encienda la alimentación eléctrica al ventilador.
8-2. La cadena del ventilador controla la potencia del ventilador. a cadena
tiene cuatro ajustes en secuencia: Alto, Medio, Bajo y Apagado.
• Tire la cadena suavemente para cambiar los ajustes.
• Suelte suavemente para evitar que la cadena se retraiga sobre
las aspas.
• La cadena usa un conector de separación para el caso de que
la cadena se sacuda con fuerza. Si esto sucede, simplemente
introduzca nuevamente la cadena en el conector.
8-3. Los ventiladores de techo funcionan mejor soplando aire hacia abajo
(giro de las aspas contra el sentido del reloj) en clima cálido para enfriar la
habitación con una brisa directa. En invierno, al tener la corriente de aire
del ventilador hacia arriba (giro de las aspas en el sentido del reloj) el aire
caliente atrapado en el techo se distribuirá alrededor de la habitación sin
causar una corriente de aire.
8-4. Para limpiar los acabados, use una escobilla suave o un paño sin hilachas
para evitar ralladuras. Puede usar una aspiradora con una boquilla de
escobilla para eliminar el polvo más pesado. Elimine las superficies
manchadas o con suciedad acumulada con un detergente suave y un paño
ligeramente humedecido. Puede usar un producto de uso estético, pero
nunca use productos abrasivos ya que dañarán el acabado.
8-5. Limpie las aspas con acabado de madera con un paño para pulir muebles.
Ocasionalmente, puede aplicar una ligera capa de cera para muebles para
brindarle mayor protección y belleza. Limpie las aspas pintadas y las de
alto brillo en la misma forma que el acabado del ventilador.
Para cambiar la dirección del flujo de aire
Apague el ventilador y deje que se detenga por completo.
Deslice el interruptor de inversión en el ventilador a la
posición opuesta. Vuelva a encender el ventilador.
Interruptor
de inversión
8 • Operación y limpieza de su ventilador de techo

12
42843-02 • 12/16/08 • Hunter Fan Company
Problema: No sucede nada; el ventilador no se mueve.
1. Encienda la alimentación eléctrica, reemplace el fusible o restablezca el
interruptor automático.
2. Aoje la campana y verique todas las conexiones de acuerdo con la
sección Cableado del ventilador.
3. Verique las conexiones en la caja del interruptor.
4. Empuje el interruptor de inversión del motor rmemente hacia la izquierda
o a la derecha para asegurar que el interruptor esté conectado.
5. Tire la cadena para asegurarse de que está encendido.
6. Retire los topes protectores de embalaje.
Problema: Operación ruidosa.
1. Apriete los tornillos del soporte de aspa hasta que estén ajustados.
2. Apriete los tornillos del aspa hasta que estén ajustados.
3. Verique que el aspa no esté agrietada. Si fuera así, reemplace todas
las aspas.
4. Cambie a un control de velocidad aprobado.
5. Asegúrese de que la pantalla esté bien asegurada.
6. Verique y apriete los tornillos en la placa de montaje de la caja del
interruptor y en la parte superior e inferior de la misma.
Problema: Excesivo bamboleo.
1. Si su ventilador se bambolea durante la operación, use el kit de equilibrio
incluido y las instrucciones para equilibrar el ventilador.
2. Apriete todas las aspas y los tornillos de soporte de las aspas.
Si necesita repuestos o servicio, llame al 888-830-1326 o
visite nuestro sitio Web en http://www.hunterfan.com.
Hunter Fan Company
2500 Frisco Avenue
Memphis, Tennessee 38114
9 • Localización de fallas
