Hunter 23785 Manual

Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Low Profile Washer
27
Wood Screw Wood Screw
Wire Nut
Flat Washer
Locking Screw
Screw, Machine, 6-32
Blade Assembly
Screw
Screw, Blade
Iron Armature
65 64
100
67
68
70
69
Canopy Screw
62
47 Setscrew
8
Screw, Switch
Housing
Assembly
131
Globe / Shade
150
Light Kit Assembly
49
Blade Set
Blade Iron Set
46
Canopy
Trim Ring
Canopy
7
3
4
239 Hanger Bracket
Assembly
Hanger Ball /
Downrod
Assembly
Pull Chain Pendant
76 Pull Chain Pendant
76a
Pull Chain
78
Retaining Ring
59
Motor Housing Assembly
Balancing Kit
44
75
R
98000-01-500
8/17/05
Blade Grommet66
Model # 23785
Asm. Dwg. # 95997-01
Finish Brittany Bronze
Item # Item Name Qnty Part #
Hanging System Kit 1 95670-66-000
3 Canopy 1 -------------------
4 Canopy Trim Ring 1 -------------------
7 Hanger Ball / Downrod Assembly 1 -------------------
8 Setscrew 1 -------------------
27 Low Profile Washer 1 -------------------
59 Retaining Ring 1 -------------------
62 Canopy Screw 3 -------------------
64 Wood Screw 2 -------------------
65 Wood Screw 2 -------------------
68 Flat Washer 4 -------------------
100 Locking Screw 3 -------------------
239 Hanger Bracket Assembly 1 -------------------
44 Blade Iron Set 1 96003-05-000
46 Blade Set 1 75539-37-000
47 Screw, Blade Iron Armature 10 63755-05-247
49 Light Kit Assembly 1 86460-01-437
Hardware Kit 1 95997-00-860
66 Blade Grommet 15 05989-01-000
67 Blade Assembly Screw 15 63730-03-247
69 Machine Screw, 6-32 3 74506-36-247
70 Wire Nut 4 05172-01-000
131 Screw, Switch Housing Assembly 3 64555-02-247
75 Balancing Kit
1 07570-01-000
76 Pull Chain Pendant 1 77800-01-514
76a Pull Chain Pendant 1 77801-01-514
78 Pull Chain
1 63756-15-247
78 Pull Chain
1 63756-17-247
150 Globe/Shade 4 86478-01-000
Part List
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased
PARTS GUIDEPARTS GUIDE
PARTS GUIDEPARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.

Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Low Profile Washer
27
Wood Screw Wood Screw
Wire Nut
Flat Washer
Locking Screw
Screw, Machine, 6-32
Blade Assembly
Screw
Screw, Blade
Iron Armature
65 64
100
67
68
70
69
Canopy Screw
62
47 Setscrew
8
Screw, Switch
Housing
Assembly
131
Globe / Shade
150
Light Kit Assembly
49
Blade Set
Blade Iron Set
46
Canopy
Trim Ring
Canopy
7
3
4
239 Hanger Bracket
Assembly
Hanger Ball /
Downrod
Assembly
Pull Chain Pendant
76 Pull Chain Pendant
76a
Pull Chain
78
Retaining Ring
59
Motor Housing Assembly
Balancing Kit
44
75
R
98000-01-500
8/17/05
Blade Grommet66
Model # 23785
Asm. Dwg. # 95997-01
Finish Brittany Bronze
Item # Item Name Qnty Part #
Hanging System Kit 1 95670-66-000
3 Canopy 1 -------------------
4 Canopy Trim Ring 1 -------------------
7 Hanger Ball / Downrod Assembly 1 -------------------
8 Setscrew 1 -------------------
27 Low Profile Washer 1 -------------------
59 Retaining Ring 1 -------------------
62 Canopy Screw 3 -------------------
64 Wood Screw 2 -------------------
65 Wood Screw 2 -------------------
68 Flat Washer 4 -------------------
100 Locking Screw 3 -------------------
239 Hanger Bracket Assembly 1 -------------------
44 Blade Iron Set 1 96003-05-000
46 Blade Set 1 75539-37-000
47 Screw, Blade Iron Armature 10 63755-05-247
49 Light Kit Assembly 1 86460-01-437
Hardware Kit 1 95997-00-860
66 Blade Grommet 15 05989-01-000
67 Blade Assembly Screw 15 63730-03-247
69 Machine Screw, 6-32 3 74506-36-247
70 Wire Nut 4 05172-01-000
131 Screw, Switch Housing Assembly 3 64555-02-247
75 Balancing Kit
1 07570-01-000
76 Pull Chain Pendant 1 77800-01-514
76a Pull Chain Pendant 1 77801-01-514
78 Pull Chain
1 63756-15-247
78 Pull Chain
1 63756-17-247
150 Globe/Shade 4 86478-01-000
Part List
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased
PARTS GUIDEPARTS GUIDE
PARTS GUIDEPARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.

Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUGUÍÍAADE PIEZASDE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ.
Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Para informaciones adicionales acerca de:
Si el ventilador no funciona:
1. Consulte la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
Productos Hunter  Solución de problemas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
R
98000-01-500
8/17/05
Tornillo, mecánico, 6-32
Roseta de perfil bajo
Tornillo prisionero
8
Empalme plástico
Tornillo de fijación
Arandela plana
Tornillo, de campana
27
70
69
62
47
100
68
Tornillo, para madera
65 Tornillo, para madera
64
Tornillo,
del conjunto
de la caja
del interruptor
131
Tornillo, de armadura
de soporte de paleta
Juego de paletas
Juego
de soportes de paleta
Conjunto del
motor y caja
Bola de suspensión
/ Conjunto de varilla
Anillo de la
moldura
de campana
Campana
Conjunto
del soporte
de suspensión
Anillo de retención
59
Kit de equilibrado
4
3
7
46
44
75
239
Globo / Pantalla
150
Conjunto del kit de luz
49
Pendiente
de la cadena
76 Pendiente
de la cadena
76a
Tirador de
cadena
78
Tornillo de conjunto de paleta
67
Arandela
de caucho de paleta
66
No. del modelo 23785
No. del dibujo de
ensamblaje
95997-01
Acabado Bronce de Bretaña
No. del ítem Nombre del ítem Cantidad No. de la pieza
Equipo de sistema de colgar 1 95670-66-000
3 Campana 1 -------------------
4 Anillo de la moldura de campana 1 -------------------
7 Bola de suspensión / Conjunto de varilla 1 -------------------
8 Tornillo prisionero 1 -------------------
27 Roseta de perfil bajo 1 -------------------
59 Anillo de retención 1 -------------------
62 Tornillo, de campana 3 -------------------
64 Tornillo, para madera 2 -------------------
65 Tornillo, para madera 2 -------------------
68 Arandela, plana 4 -------------------
100 Tornillo de fijación 3 -------------------
239 Conjunto del soporte de suspensión 1 -------------------
44 Juego de soportes de paleta 1 96003-05-000
46 Juego de paletas 1 75539-37-000
47 Tornillo, de armadura de soporte de paleta 10 63755-05-247
49 Conjunto del kit de luz 1 86460-01-437
Kit de materiales 1 95997-00-860
66 Arandela de caucho de paleta 15 05989-01-000
67 Tornillo, de conjunto de paleta 15 63730-03-247
69 Tornillo, mecánico, 6-32 3 74506-36-247
70 Empalme plástico 4 05172-01-000
131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247
75 Kit de equilibrado
1 07570-01-000
76 Pendiente de la cadena
1 77800-01-514
76a Pendiente de la cadena 1 77801-01-514
78 Tirador de cadena
1 63756-15-247
78 Tirador de cadena
1 63756-17-247
150 Globo / Pantalla 4 86478-01-000
Lista de piezas

Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUGUÍÍAADE PIEZASDE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Use la Guía de Piezas de abajo para verificarque todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ.
Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Para informaciones adicionales acerca de:
Si el ventilador no funciona:
1. Consulte la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
Productos Hunter  Solución de problemas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
R
98000-01-500
8/17/05
Tornillo, mecánico, 6-32
Roseta de perfil bajo
Tornillo prisionero
8
Empalme plástico
Tornillo de fijación
Arandela plana
Tornillo, de campana
27
70
69
62
47
100
68
Tornillo, para madera
65 Tornillo, para madera
64
Tornillo,
del conjunto
de la caja
del interruptor
131
Tornillo, de armadura
de soporte de paleta
Juego de paletas
Juego
de soportes de paleta
Conjunto del
motor y caja
Bola de suspensión
/ Conjunto de varilla
Anillo de la
moldura
de campana
Campana
Conjunto
del soporte
de suspensión
Anillo de retención
59
Kit de equilibrado
4
3
7
46
44
75
239
Globo / Pantalla
150
Conjunto del kit de luz
49
Pendiente
de la cadena
76 Pendiente
de la cadena
76a
Tirador de
cadena
78
Tornillo de conjunto de paleta
67
Arandela
de caucho de paleta
66
No. del modelo 23785
No. del dibujo de
ensamblaje
95997-01
Acabado Bronce de Bretaña
No. del ítem Nombre del ítem Cantidad No. de la pieza
Equipo de sistema de colgar 1 95670-66-000
3 Campana 1 -------------------
4 Anillo de la moldura de campana 1 -------------------
7 Bola de suspensión / Conjunto de varilla 1 -------------------
8 Tornillo prisionero 1 -------------------
27 Roseta de perfil bajo 1 -------------------
59 Anillo de retención 1 -------------------
62 Tornillo, de campana 3 -------------------
64 Tornillo, para madera 2 -------------------
65 Tornillo, para madera 2 -------------------
68 Arandela, plana 4 -------------------
100 Tornillo de fijación 3 -------------------
239 Conjunto del soporte de suspensión 1 -------------------
44 Juego de soportes de paleta 1 96003-05-000
46 Juego de paletas 1 75539-37-000
47 Tornillo, de armadura de soporte de paleta 10 63755-05-247
49 Conjunto del kit de luz 1 86460-01-437
Kit de materiales 1 95997-00-860
66 Arandela de caucho de paleta 15 05989-01-000
67 Tornillo, de conjunto de paleta 15 63730-03-247
69 Tornillo, mecánico, 6-32 3 74506-36-247
70 Empalme plástico 4 05172-01-000
131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247
75 Kit de equilibrado
1 07570-01-000
76 Pendiente de la cadena
1 77800-01-514
76a Pendiente de la cadena 1 77801-01-514
78 Tirador de cadena
1 63756-15-247
78 Tirador de cadena
1 63756-17-247
150 Globo / Pantalla 4 86478-01-000

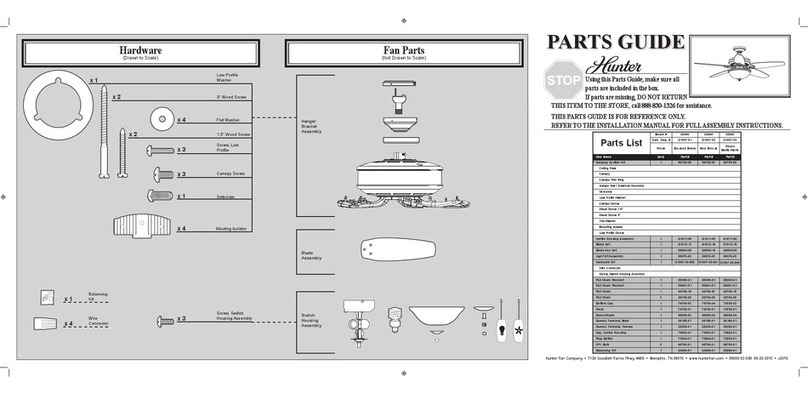

Lista de piezas
