Hunter 25903 Manual

Breakaway Connector
155
Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Screw, Blade Iron
Armature
Wood Screw
Wood Screw
Blade Grommet
Screw, Blade Assembly
Screw, Machine, 6-32
Flat Washer
Wire Nut
Before installing your fan, record the following information for your records and warranty assistance.
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

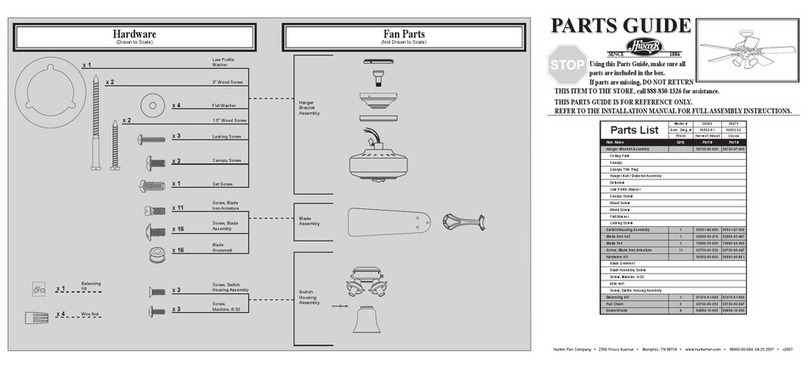

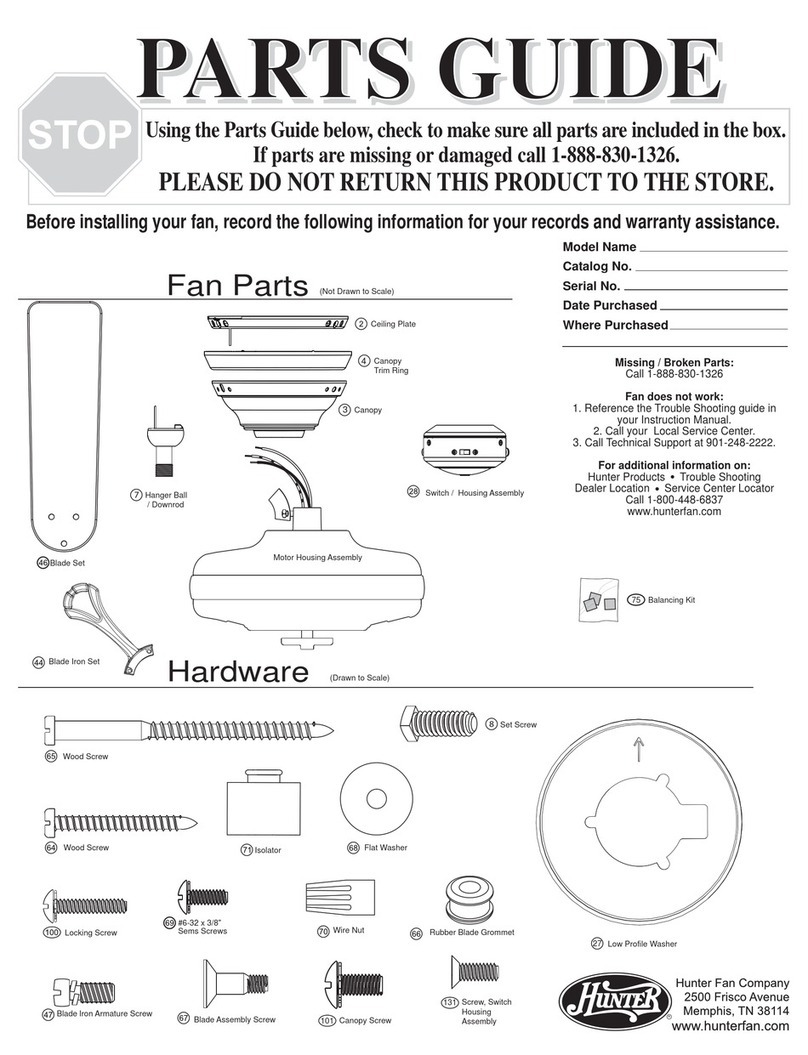

PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
Screw, Switch
Housing
Assembly
131
Locking Screw
100
Isolator
71
Canopy Screw
62
Low Profile Washer
27
Blade Set
Blade Iron Set
Canopy
Trim Ring
Canopy
Ceiling Plate
4
3
7
Motor Housing Assembly
Hanger Ball
/ Downrod
Assembly
Glass Globe/Shade
Light Kit Assembly
Balancing Kit
75
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased
49
Cap
151
Finial
152
Fandangle
153
Pull Chain
78
Fandangle
154
GUÍA DE PIEZAS

R
PARTS GUIDE
PARTS GUIDE
98000-01-732
3/18/07
GUÍA DE PIEZAS
Model # 25903
Asm. Dwg. # 97441-01
Finish
Egyptian
Bronze/Brushed
Cocoa
Item # Item Name Qnty Part #
Hanging System Kit 1 97342-03-000
2 Ceiling Plate 1 -------------------
3 Canopy 1 -------------------
4 Canopy Trim Ring 1 -------------------
7 Hanger Ball / Downrod Assembly 1 -------------------
8 Set Screw (Not shown) 1 -------------------
27 Low Profile Washer 1 -------------------
62 Canopy Screw 4 -------------------
64 Wood Screw 2 -------------------
65 Wood Screw 2 -------------------
68 Flat Washer 4 -------------------
71 Isolator 4 -------------------
100 Locking Screw 3 -------------------
44 Blade Iron Set 1 87647-05-546
46 Blade Set 1 75885-97-000
47 Screw, Blade Iron Armature 11 63755-05-247
49 Light Kit Assembly 1 97617-01-546
* Hardware Kit 1 97441-01-850
66 Blade Grommet 16 05989-01-000
67 Screw, Blade Assembly 16 63730-07-247
69 Screw, Machine, 6-32 3 74506-03-247
70 Wire Nut 4 05172-01-000
131 Screw, Switch Housing Assembly 3 64555-02-247
75 Balancing Kit 1 07570-01-000
78 Pull Chain 2 63756-07-247
150 Glass Globe/Shade 1 87443-02-000
151 Cap 1 65752-01-546
152 Finial 1 64304-01-546
153 Fandangle 1 65399-02-546
154 Fandangle 1 65399-02-546
155 Breakaway connector 2 73384-01-000
Parts List

PARTS GUIDE
PARTS GUIDE
R
27
62
131
4
3
7
67
Conjunto
del kit de la luz 75
47 66
151
152
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.
Si alguna pieza falta o est rota:
Llame al telfono 1-888-830-1326
Si el ventilador no funciona:
1. Consulte la gua de localizacin de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al telfono 901-248-2222 para
obtener asistencia tcnica.
Para informaciones adicionales acerca de:
Productos Hunter Localizacin de fallas
Localizacin de distribuidores
Localizacin de centros de servicio
Llame al telfono 1-800-448-6837
www.hunterfan.com
Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.
Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.
POR FAVOR NO DEVUELVAESTE PRODUCTO ALATIENDADONDE LO COMPR.
Nombre del modelo
No. de catlogo
No. de serie
Fecha de compra
Lugar donde se compr—
Conjunto del
motor y caja
Juego de paletas
Juego de herrajes
para la paletas
Globo / Pantalla
Juego
equilibrador
Campana
Anillo decorativo
de la campana
Placa del techo
Bola de suspensión
/ Conjunto de varilla
Cubierta ornamental
Tope
inferior
Tornillo de máquina 6-32
Tornillo para madera
Tornillo para los
herrajes de las paletas Tornillo de tope
Ojal de la paleta
Tuerca para alambres
Herrajes
(dibujados a escala)
Arandela plana
Tornillo,
del conjunto
de la caja
del interruptor
Tornillo de fijacion
Arandela de bajo perfil
Tornillo para madera
Aisladore
71
Fandango
153
Fandango
154
Tornillo de campana
Tirador de cadena
78
49
Conector
155

PARTS GUIDE
PARTS GUIDE
98000-01-732
3/18/07
GUÍA DE PIEZAS
No. del modelo 21581
No. del dibujo de ensamblaje 97165-01
Acabado
Egyptian
Bronce/Brushed
Cacao
No. del ítem Nombre del ítem Cantidad No. de la pieza
Equipo de sistema de colgar 1 97342-03-000
2 Placa del techo 1 -------------------
3 Campana 1 -------------------
4 Anillo decorativo de la campana 1 -------------------
7 Bola de suspensión / Conjunto de varilla 1 -------------------
8 Tornillo prisionero (no exhibido) 1 -------------------
27 Arandela de bajo perfil 1 -------------------
62 Tornillo de campana 4 -------------------
64 Tornillo para madera 2 -------------------
65 Tornillo para madera 2 -------------------
68 Arandela plana 4 -------------------
71 Aisladore 4 -------------------
100 Tornillo de Fijacion 3 -------------------
44 Juego de herrajes para la paletas 1 87647-05-546
46 Juego de paletas 1 75885-97-000
47 Tornillo para los herrajes de las paletas 11 63755-05-247
49 Conjunto del kit de luz 1 97617-01-546
* Juego de herrajes 1 97441-01-850
66 Ojal de la paleta 16 05989-01-000
67 Tornillo de tope 16 63730-07-247
69 Tornillo de máquina 6-32 3 74506-03-247
70 Tuerca para alambres 4 05172-01-000
131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247
75 Juego equilibrador 1 07570-01-000
78 Tirador de cadena 2 63756-07-247
150 Globo 1 87443-02-000
151 Tope inferior 1 65752-01-546
152 Cubierta ornamental 1 64304-01-546
153 Fandango 1 65399-02-546
154 Fandango 1 65399-02-546
155 Conector 2 73384-01-000
Lista de piezas
