Hunter Captiva 21318 Manual

Hardware
(Drawn to Scale)

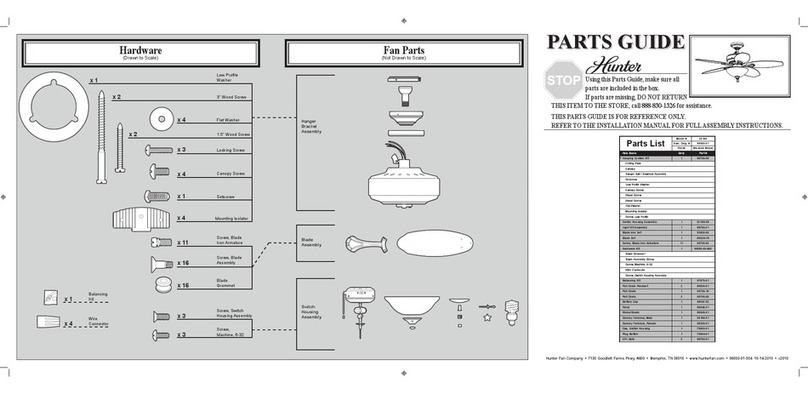

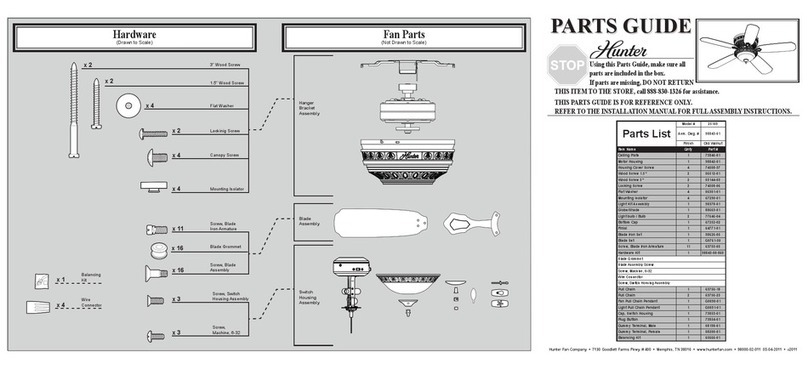

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Fan Parts
(Not Drawn to Scale)
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-934 12-16-2008 • ©2008
Parts List
Model # 21318
Asm. Dwg. # 98954-01
Finish New Bronze
Item Name Qnty Part #
Ceiling Plate 1 83525-01
Canopy 1 83787-04
Ceiling Plate Gasket 1 74254-03
Hanger Ball / Downrod Assembly 1 74655-03
Setscrew 1 03009-04
Canopy Screw 3 74510-22
Wood Screw 2 03144-05
Wood Screw 2 06512-03
Flat Washer 4 06301-02
Mounting Isolator 3 63731-01
Switch Housing Assembly 1 98960-08
Switch Housing Gasket 1 74563-01
Blade Iron Set 1 98832-10
Blade Set 1 76697-38
Screw, Blade Iron Armature 11 63755-06
Hardware Kit 1 98954-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Pull Chain Pendant 2 74393-08
Pull Chain 2 63756-30
Balancing Kit 1 07570-01
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Canopy Screw
Mounting Isolator
Set Screw
Flat Washer
3” Wood Screw
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Screw, Blade
Iron Armature
Blade Grommet
Screw, Blade
Assembly
x 2
x 4
x 2
x 3
x 3
x 1
x 1
x 4 x 3
x 3
x 11
x 16
x 16

Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-934 12-16-2008 • ©2008
Lista de piezas
No. del modelo 21318
No. del dibujo de ensamblaje 98954-01
Acabado Bronce Nuevo
Nombre del ítem Cantidad No. de la pieza
Placa de techo 1 83525-01
Campana 1 83787-04
Empaquetadura de placa de techo 1 74254-03
Bola de suspensión / Conjunto de varilla 1 74655-03
Tornillo prisionero 1 03009-04
Tornillo, de campana 3 74510-22
Tornillo, de madera 2 03144-05
Tornillo, de madera 2 06512-03
Arandela, plana 4 06301-02
Aislador de montaje 3 63731-01
Conjunto del interruptor 1 98960-08
Junta de la caja del interruptor 1 74563-01
Juego de soporte de paletas 1 98832-10
Juego de paletas 1 76697-38
Tornillo, de armadura de soporte de paleta 11 63755-06
Kit de materiales 1 98954-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Pendiente del tirador de cadena 2 74393-08
Tirador de cadena 2 63756-30
Kit de equilibrado 1 07570-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo de armadura
de soporte de paleta
Tornillo, de conjunto de
paleta
Arandela de caucho de
paleta
Tornillo de campana
Aislador de montaje
Arandela plana
3” Tornillo de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Tornillo,
mecánico, 6-32
Tornillo, del conjunto
de la caja del interruptor
Tornillo prisionero
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 1
x 4
x 3
x 3
x 16
x 16
