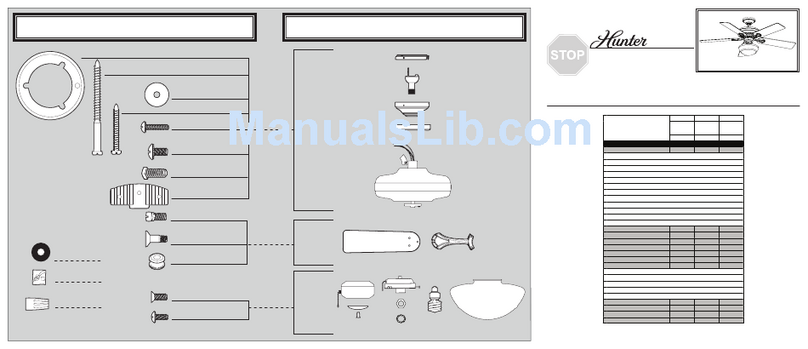

PARTS GUIDE
PARTS GUIDE
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-989 05-12-2011 • ©2011
Parts List
Model # 21781 21782
Asm. Dwg. # 99265-01 99265-02
Finish New Bronze White
Item Name Qnty Part #
*Hanging System Kit 1 G1516-08 G1516-03
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
Switch Housing Assembly 1 G1451-30 G1451-03
Blade Iron Set 1 77201-05 77201-05
Blade Set 1 76697-83 76697-84
Screw, Blade Iron Armature 11 65973-02 65973-02
Hardware Kit 1 99265-00-860 99265-00-861
Wire Connector
Balancing Kit 1 65666-01 65666-01
Hanger
Bracket
Assembly
Blade
Assembly
Setscrew
Canopy Screw
Flat Washer
3” Wood Screw
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Mounting Isolator
x 2
x 4
x 2
x 4
x 1
x 1
x 4
x 4

GUÍA DE PIEZAS
GUÍA DE PIEZAS
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUALDE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-989 05-12-2011 • ©2011
Lista de piezas
No. del modelo 21781 21782
No. del dibujo de ensamblaje 99265-01 99265-02
Acabado Bronce Nuevo Blanco
Nombre del ítem Cantidad No. de la pieza No. de la pieza
*Kit del sistema de suspensión 1 G1516-08 G1516-03
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Conjunto del interruptor 1 G1451-30 G1451-03
Juego de soporte de paletas 1 77201-05 77201-05
Juego de paletas 1 76697-83 76697-84
Tornillo, de armadura de soporte de paleta 11 65973-02 65973-02
Kit de materiales 1 99265-00-860 99265-00-861
Empalme plástico
Kit de equilibrado 1 65666-01 65666-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Aislador de montaje
Tornillo de perl bajo
Tornillo, de campana
Arandela, plana
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
x 2
x 4
x 4
x 2
x 4
x 1
x 1
x 4
