Hunter Curacao 21317 Manual

PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-923 01-21-2011 • ©2011
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Parts List
Model # 21317
Asm. Dwg. # 98848-01
Finish Brushed Cocoa
Item Name Qnty Part #
*Hanging System Kit 98135-19
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
*Screw, Low Prole
Switch Housing Assembly 1 98865-19
Blade Iron Set 1 98403-05
Blade Set 1 G0253-67
Screw, Blade Iron Armature 11 63755-06
Light Kit Assembly 1 98866-01
Hardware Kit 1 98848-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Globe/Shade 1 98874-01
Pull Chain Pendant 1 G0090-01
Pull Chain Pendant 1 G0091-01
Pull Chain 1 63756-35
Pull Chain 2 63756-60
Bottom Cap 1 64349-07
Finial 1 74758-03
Light bulb / Bulb 2 77646-04
Dummy Terminal, Male 1 08198-01
Dummy Terminal, Female 1 08200-01
Cap, Switch Housing 1 73853-01
Plug Button 1 73854-01
Balancing Kit 1 65666-01

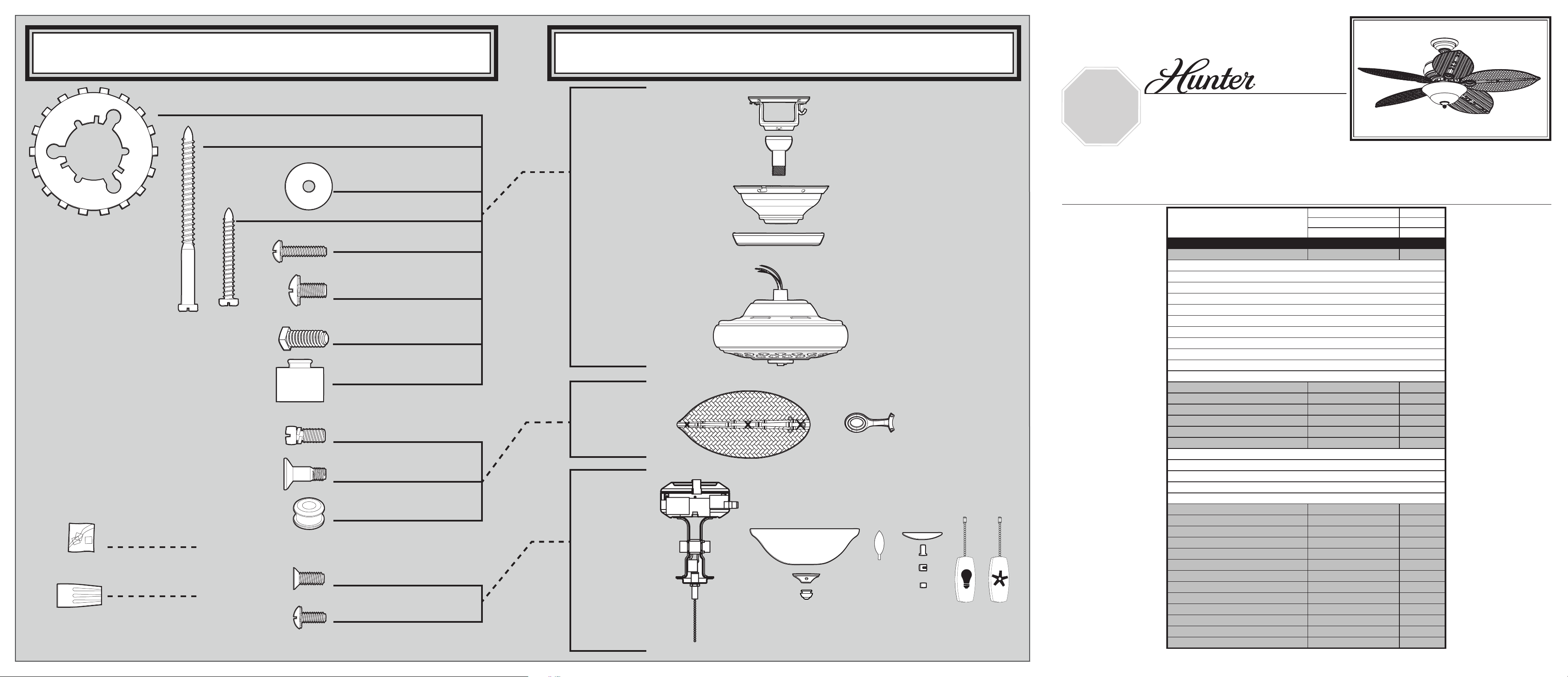

Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Screw, Low
Prole
Setscrew
Mounting Isolator
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Low Prole
Washer
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Blade
Grommet
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 4
x 16
x 3
x 3
x 1
x 4
x 16

GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LATIENDA. Solicite ayuda al
888-830-1326. ESTAGUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-923 01-21-2011 • ©2011
Lista de piezas
No. del modelo 21317
No. del dibujo de ensamblaje 98848-01
Acabado Bronce Nuevo
Nombre del ítem Cantidad No. de la pieza
*Kit del sistema de suspensión 98135-19
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
*Tornillo, de roseta de perl bajo
Conjunto del interruptor 1 98865-19
Juego de soporte de paletas 1 98403-05
Juego de paletas 1 G0253-67
Tornillo, de armadura de soporte de paleta 11 63755-06
Conjunto del kit de luz 1 98866-01
Kit de materiales 1 98848-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Globo / Pantalla 1 98874-01
Pendiente del tirador de cadena 1 G0090-01
Pendiente del tirador de cadena 1 G0091-01
Tirador de cadena 1 63756-35
Tirador de cadena 2 63756-60
Tope inferior 1 64349-07
Cubierta ornamental 1 74758-03
Bombilla 2 77646-04
Terminal simulado, macho 1 08198-01
Terminal simulado, hembra 1 08200-01
Tapa, Caja del interruptor 1 73853-01
Botón taponador 1 73854-01
Kit de equilibrado 1 65666-01
Piezas del ventilador
(no dibujadas a escala)
Materiales
(no dibujados a escala)
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo de roseta
de perl
Tornillo prisionero
Tornillo de armadura
de soporte de paleta
Tornillo de campana
Arandela plana
Tornillo, de conjunto
de paleta
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Arandela de caucho de
paleta
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
x 4 Aislador de montaje
