Hurricane HKSE 85/1 User manual

HKSE 85/1 Kit
Art.-Nr.: 44.999.51 I.-Nr.: 11017
7
DE Originalbetriebsanleitung
Sägekettenschärfgerät
GB Original operating instructions
Saw chain sharpener
FR Instructions d’origine
Affuteur de chaine de scies
IT Istruzioni per l’uso originali
Affilacatene per motoseghe
ES Manual de instrucciones original
Afilador de cadena de sierra
NL Originele handleiding
Slijpmachine voor zaagkettingen
PO Instrukcjąoryginalną
Ostrzarka do łańcuchów tnących
CZ Originální návod k obsluze
Ostřička řetězů
SK Originálny návod na obsluhu
Prístroj na ostrenie pílovej reťaze
HU Eredeti használati utasítás
Fűrészlánc élezőkészülék
SI Originalna navodila za uporabo
Priprava za ostrenje žagalnih verig
HR Originalne upute za uporabu
Uređaj za oštrenje lančane pile
BG Оригинално упътване за употреба
Точилна машина за верижен
трион
BA Originalne upute za uporabu
Uređaj za oštrenje lančane pile
RS Originalna uputstva za upotrebu
Uređaj za oštrenje lančane testere
TR Orijinal Kullanma Talimatı
Testere zinciri bileme aleti
RU Оригинальное руководство по
эксплуатации
Заточное устройство для
пильных цепей
DK Original betjeningsvejledning
Kædeskærpningsapparat
NO Original-driftsveiledning
Kjedesliper
IS Upprunalegar
notandaleiðbeiningar
Sagarkeðjuslípitæki
SE Original-bruksanvisning
Kedjeslipmaskin
FI Alkuperäiskäyttöohje
Teräketjun teroituslaite
EE Originaalkasutusjuhend
Saeketi teritusseade
LV Oriģinālālietošanas instrukcija
Zāģa ķēdes asināšanas ierīce
LT Originali naudojimo instrukcija
Pjūklo grandinės galandimo
prietaisas
Anl_HKSE_85_1_Kit_SPK7_BH.indb 1Anl_HKSE_85_1_Kit_SPK7_BH.indb 1 04.08.2017 09:52:3604.08.2017 09:52:36

- 2 -
1
2
2
3
4
6
8
3
10
11
1
8
5
75
9
Anl_HKSE_85_1_Kit_SPK7_BH.indb 2Anl_HKSE_85_1_Kit_SPK7_BH.indb 2 04.08.2017 09:52:4004.08.2017 09:52:40

- 3 -
4 5
6 7
8 9
2 1
1
1
23
8 cm
Anl_HKSE_85_1_Kit_SPK7_BH.indb 3Anl_HKSE_85_1_Kit_SPK7_BH.indb 3 04.08.2017 09:52:5504.08.2017 09:52:55

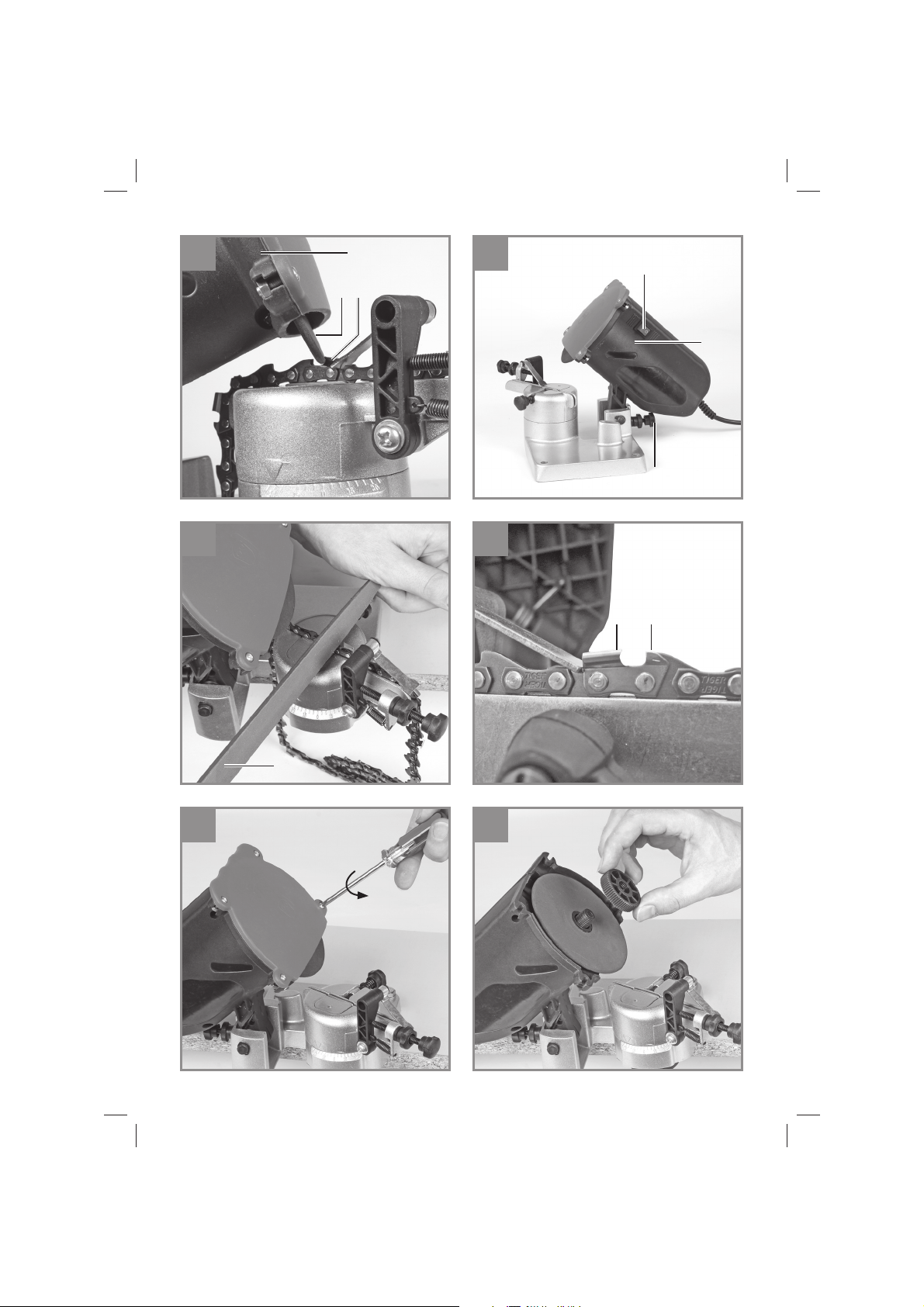

- 4 -
10 11
12 13
14 15
5
9
2 1
3
1
7
4
6
Anl_HKSE_85_1_Kit_SPK7_BH.indb 4Anl_HKSE_85_1_Kit_SPK7_BH.indb 4 04.08.2017 09:53:3404.08.2017 09:53:34

- 5 -
16
Anl_HKSE_85_1_Kit_SPK7_BH.indb 5Anl_HKSE_85_1_Kit_SPK7_BH.indb 5 04.08.2017 09:54:1204.08.2017 09:54:12

DE
- 6 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
Anl_HKSE_85_1_Kit_SPK7_BH.indb 6Anl_HKSE_85_1_Kit_SPK7_BH.indb 6 04.08.2017 09:54:2004.08.2017 09:54:20

DE
- 7 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_HKSE_85_1_Kit_SPK7_BH.indb 7Anl_HKSE_85_1_Kit_SPK7_BH.indb 7 04.08.2017 09:54:2004.08.2017 09:54:20

DE
- 8 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1/2)
1. Kettenstopper
2. Einstellschraube Kettenstopper
3. Skala für Schleifwinkeleinstellung
4. Feststellschraube für Schleifwinkeleinstellung
5. Führungsschiene für Kette
6. Kettenfeststellschraube
7. Einstellschraube für Tiefenbegrenzung
8. Schleifscheibe
9. Ein-/Ausschalter
10. Schleifkopf
11. Netzkabel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Ersatz-Schleifscheibe
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Kettenschärfer ist zum Schärfen von Säge-
ketten geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 8Anl_HKSE_85_1_Kit_SPK7_BH.indb 8 04.08.2017 09:54:2004.08.2017 09:54:20

DE
- 9 -
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden! Trotz bestimmungsgemäßer
Verwendung können bestimmte Restrisikofakto-
ren nicht vollständig ausgeräumt werden. Bedingt
durch die Konstruktion und den Aufbau der Ma-
schine können folgende Punkte auftreten:
• Berührung der Schleifscheibe im nicht abge-
deckten Bereich.
• Herausschleudern von Teilen aus beschädig-
ten Schleifscheiben.
• Herausschleudern von Werkstücken und
Werkstückteilen.
• Gehörschäden bei Nichtverwendung des nö-
tigen Gehörschutzes.
4. Technische Daten
Nennspannung: .............................230V~ 50 Hz
Leistungsaufnahme: ...............S2: 20 min 85 Watt
Leerlaufdrehzahl: ................................5500 min-1
Einstellwinkel: ..............35° nach links und rechts
Schleifscheiben-Ø (innen): ....................... 23 mm
Schleifscheiben-Ø (aussen): .......... max. 108 mm
Schleifscheibendicke: ............................. 3,2 mm
Schutzklasse: ................................................ II/
Gewicht:......................................................1,9 kg
Einschaltdauer:
Die Einschaltdauer S2 20 min (Kurzzeitbetrieb)
sagt aus, dass der Motor mit der Nennleistung
85 Watt nur für die auf dem Datenschild angege-
bene Zeit (20 min) dauernd belastet werden darf.
Andernfalls würde er sich unzulässig erwärmen.
Während der Pause kühlt sich der Motor wieder
auf seine Ausgangstemperatur ab.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 61029 ermittelt.
Schalldruckpegel LpA.............................. 75 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ........................ 88 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 61029.
Schleifen
Schwingungsemissionswert ah= 2,38 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 9Anl_HKSE_85_1_Kit_SPK7_BH.indb 9 04.08.2017 09:54:2004.08.2017 09:54:20

DE
- 10 -
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Montage (Abb. 3-6)
• Kettenspannmechanismus in die Aufnahme
stecken (Abb.3) und von unten mit der Stern-
schraube verschrauben (Abb. 4).
• Kettenschärfer vor Inbetriebnahme an einem
geeignetem Ort (staubgeschützt, trocken, gut
beleuchtet) mit Befestigungsschrauben M8
und Beilagscheiben an einer geeigneten Un-
terlage (z.B.Werkbank) befestigen (Abb.5).
• Achten Sie hierbei darauf, dass die Monta-
geplatte des Kettenschärfers 8 cm auf die
Unterlage geschoben werden muss (Abb.6).
6. Bedienung
Achtung! Vor jeder Einstellung am Gerät immer
erst das Gerät ausschalten und den Netzstecker
ziehen.
6.1 Zu schärfende Kette in die Führungs-
schiene einlegen (Abb. 7)
Hierzu die Kettenfeststellschraube (1) lösen.
6.2 Schleifwinkel gemäß den Angaben ihrer
Kette einstellen (Abb. 8)
(Im Regelfall zwischen 30-35°)
• Feststellschraube für Schleifwinkeleinstellung
(1) lösen.
• Gewünschten Schleifwinkel anhand der Ska-
la (2) einstellen.
• Feststellschraube (1) wieder festziehen.
6.3 Kettenstopper einstellen (Abb. 9/10)
• Kettenstopper (1) auf Kette klappen.
• Kette rückwärts gegen den Kettenstopper
(1) ziehen bis dieser ein Schneideglied (2)
stoppt. Achtung! Hierbei muss darauf ge-
achtet werden, dass der Winkel des gestopp-
ten Schneidegliedes mit dem Schleifwinkel
überein stimmt.Wenn nicht, die Kette um ein
Schneideglied weiterziehen.
• Schleifkopf (4) nach unten klappen bis die
Schleifscheibe (5) das zu schleifende Ketten-
glied (6) berührt. (Hierzu kann die Kette mit
der Einstellschraube des Kettenstoppers (3)
etwas nach vorne und zurück gestellt wer-
den).
6.4 Tiefenbegrenzung einstellen (Abb. 10)
Schleifkopf (4) nach unten klappen und Schleiftie-
fe mit der Einstellschraube (7) einstellen.
Achtung! Die Schleiftiefe soll so eingestellt wer-
den, dass die komplette Schneide des Schneide-
gliedes geschärft wird.
6.5 Kette feststellen (Abb. 7)
Kettenfeststellschraube (1) festziehen.
6.6 Glied schleifen (Abb. 10/11)
Achtung!
• Verwenden Sie das Gerät nur zum Schärfen
von Sägeketten. Schleifen oder schneiden
Sie niemals andere Materialien.
• Klemmen Sie die Sägekette vor dem Schär-
fen in der Führungsschiene fest. Dies verhin-
dert ein Verkanten der Schleifscheibe durch
eine lose Sägekette.
• Führen Sie die Schleifscheibe langsam an die
Sägekette. Ein zu schnelles und ruckartiges
Anfahren an die Sägekette kann dazu führen,
dass die Schleifscheibe beschädigt wird.
Durch Herausgeschleuderte Teile kann es zu
Ver-letzungen kommen!
• Gerät mit Ein-/Ausschalter (1) einschalten.
• Schleifscheibe (5) mit Schleifkopf (4) vorsich-
tig gegen das eingestellte Glied führen.
• Gerät mit Ein-/Ausschalter (1) ausschalten.
Auf diese Weise muss jedes zweite Glied
der Kette geschärft werden. Um zu wissen,
wann jedes zweite Glied der gesamten Kette
geschärft ist, empfiehlt sich das erste Glied
zu markieren (z.B. mit Kreide). Nachdem alle
Schneideglieder der einen Seite geschärft
sind, muss der Schleifwinkel auf die selbe
Gradzahl der anderen Seite der Winkelein-
stellung eingestellt werden. Anschließend
können Sie beginnen (ohne weitere Einstel-
lungen vornehmen zu müssen), die Glieder
der anderen Seite zu schärfen.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 10Anl_HKSE_85_1_Kit_SPK7_BH.indb 10 04.08.2017 09:54:2104.08.2017 09:54:21

DE
- 11 -
6.7 Tiefenbegrenzerabstand einstellen (Abb.
12/13)
Nachdem die Kette vollständig geschärft ist,
muss darauf geachtet werden, dass der Tie-
fenbegrenzerabstand eingehalten wird (Die
Tiefenbegrenzer(1) müssen niedriger sein als
die Schneideglieder (2). Gegebenenfalls die Tie-
fenbegrenzer (1) mit einer Feile (3) (nicht im Lie-
ferumfang enthalten) gemäß den Angaben Ihrer
Kette nachfeilen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Wartung
Wechsel der Schleifscheibe
Achtung! Vor jeder Wartung am Gerät immer
erst das Gerät ausschalten und den Netzstecker
ziehen.
1. Entfernen Sie die Schleifscheibe (Abb. 14-
16).
2. Setzen Sie eine neue Schleifscheibe ein.
3. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Verwenden Sie keine verschlissenen, gebroche-
nen, gesprungenen oder anderweitig beschädig-
ten Schleifscheiben.Verwenden Sie nur Original
Schleifscheiben.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 11Anl_HKSE_85_1_Kit_SPK7_BH.indb 11 04.08.2017 09:54:2104.08.2017 09:54:21

DE
- 12 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_HKSE_85_1_Kit_SPK7_BH.indb 12Anl_HKSE_85_1_Kit_SPK7_BH.indb 12 04.08.2017 09:54:2104.08.2017 09:54:21

DE
- 13 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 13Anl_HKSE_85_1_Kit_SPK7_BH.indb 13 04.08.2017 09:54:2104.08.2017 09:54:21

DE
- 14 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_HKSE_85_1_Kit_SPK7_BH.indb 14Anl_HKSE_85_1_Kit_SPK7_BH.indb 14 04.08.2017 09:54:2104.08.2017 09:54:21

GB
- 15 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
Anl_HKSE_85_1_Kit_SPK7_BH.indb 15Anl_HKSE_85_1_Kit_SPK7_BH.indb 15 04.08.2017 09:54:2204.08.2017 09:54:22

GB
- 16 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_HKSE_85_1_Kit_SPK7_BH.indb 16Anl_HKSE_85_1_Kit_SPK7_BH.indb 16 04.08.2017 09:54:2204.08.2017 09:54:22

GB
- 17 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. Chain stopper
2. Chain stopper setting screw
3. Scale for setting grinding angle
4. Locking screw for grinding angle setting
5. Chain bar for chain
6. Chain locking screw
7. Setting screw for limiting depth
8. Grinding wheel
9. ON/OFF switch
10. Grinding head
11. Power cord
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Spare grinding wheel
• Original operating instructions
• Safety instructions
3. Proper use
The chain sharpener is designed for sharpening
saw chains.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
The machine must only be used for its intended
purpose! Even when the equipment is used as
prescribed it is still impossible to eliminate certain
residual risk factors.The following hazards may
arise in connection with the machine’s construc-
tion and layout:
• Contact with the grinding wheel where it is not
covered.
• Catapulting of parts from damaged grinding
wheels.
• Catapulting of workpieces and parts of work-
pieces from the machine.
• Damage to hearing if ear-muffs are not used
as necessary.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 17Anl_HKSE_85_1_Kit_SPK7_BH.indb 17 04.08.2017 09:54:2204.08.2017 09:54:22

GB
- 18 -
4. Technical data
Rated voltage: .................................230V ~ 50Hz
Power input: .......................... S2 20 min 85 watts
Idle speed: ..........................................5500 min-1
Adjustment angle: ............35° to the left and right
Grinding wheel Ø (inside): ......................... 23mm
Grinding wheel Ø (outside): ............max. 108mm
Grinding wheel thickness: ....................... 3.2 mm
Protection class: ............................................ II/
Weight: .......................................................1.9 kg
A load factor of S2 200 min (intermittent periodic
duty) means that you may operate the motor
continuously at its nominal power level (85 W) for
no longer than the time stipulated on the speci-
fications label (20 minutes ON period). If you fail
to observe this time limit the motor will overheat.
During the OFF period the motor will cool again to
its starting temperature.
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 61029.
LpA sound pressure level ........................ 75 dB(A)
KpA uncertainty ............................................. 3 dB
LWA sound power level .......................... 88 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 61029.
Grinding
Vibration emission value ah= 2.38 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
Assembly (Fig. 3-6)
• Place the chain clamping mechanism in the
chuck (Fig. 3) and screw from underneath
using the star screw (Fig. 4)
• Before starting the chain sharpener, fasten
it securely to a suitable surface (e.g. a work-
bench) at a suitable place (protected against
dust, dry, well-lit) using M8 fixing screws and
washers (Fig. 5)
• Make sure when doing so that the mounting
plate of the chain sharpener is pushed 8 cm
onto the surface (Fig. 6)
Anl_HKSE_85_1_Kit_SPK7_BH.indb 18Anl_HKSE_85_1_Kit_SPK7_BH.indb 18 04.08.2017 09:54:2204.08.2017 09:54:22

GB
- 19 -
6. Operation
Important! Always switch the appliance offand
unplug the power plug before making any adjust-
ments.
6.1 Insert the chain that is to be sharpened
into the chain bar (Fig. 7)
To do this, loosen the chain locking screw (1)
6.2 Set the grinding angle according to the
specifications for your chain (Fig. 8) (nor-
mally between 30-35°)
• Slacken the locking screw for setting the grin-
ding angle (1)
• Set the desired grinding angle using the scale
(2)
• Tighten the locking screw (1) again
6.3 Set the chain stopper (Fig. 9/10)
• Fold the chain stopper (1) onto the chain
• Pull the chain backwards against the chain
stopper (1) until the latter stops a cutting link
(2). Important! You must make sure that the
angle of the stopped cutting link coincides
with the grinding angle. If it does not, pull the
chain one link further.
• Fold the grinding head (4) down until the grin-
ding wheel (5) is touching the chain link (6)
that is to be ground. (To do so, you can move
the chain back and forth a little using the set-
ting screw of the chain stopper (3)
6.4 Set the depth limit (Fig. 10)
Fold the grinding head (4) down and set the grin-
ding depth using the setting screw (7)
Important! The grinding depth should be set
so that the full cutting edge of the cutting link is
sharpened.
6.5 Lock the chain (Fig. 7)
Tighten the chain locking screw (1)
6.6 Grinding the chain links (Fig. 10/11)
Important!
• Only use the equipment for sharpening saw
chains. Never grind or cut other materials.
• Before sharpening the saw chain clamp it into
the chain bar. This will prevent jamming of the
grinding wheel caused by a loose saw chain.
• Slowly guide the grinding wheel to the saw
blade. If the grinding wheel approaches the
saw chain too quickly or jerkily, this may
cause damage to the grinding wheel. Injuries
may result from catapulting parts!
• Switch the appliance on at the ON/OFF
switch (1)
• Carefully bring the grinding wheel (5) with
grinding head (4) so that it is against the set
link
• Switch the appliance off at the ON/OFF
switch (1). Every second link in the chain
must be sharpened in this way.To know when
every second link in the entire chain has been
sharpened, mark the first link (e.g. with chalk).
Once all cutting links on one side have been
sharpened, the grinding angle must be set
to the same number of degrees on the other
side.You can then begin to sharpen the links
of the other side(without having to make any
further adjustments).
6.7 Set the depth limiter spacing (Fig. 12/13)
Once the chain has been fully sharpened, you
must make sure that the depth limiter spacing is
kept (the depth limiters (1) must be lower than the
cutting links (2).You may need to file the depth
limiters (1) to the specifications for your chain
using a file (3) (not included in delivery).
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
Anl_HKSE_85_1_Kit_SPK7_BH.indb 19Anl_HKSE_85_1_Kit_SPK7_BH.indb 19 04.08.2017 09:54:2204.08.2017 09:54:22

GB
- 20 -
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device.The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Changing the grinding wheel
Important! Always switch the appliance offand
unplug the power plug before carrying out any
maintenance.
1. Remove the grinding wheel (Figs. 14-16)
2. Fit a new grinding wheel
3. Assemble in reverse order
Do not use grinding wheels that are worn, broken,
cracked or otherwise damaged.
Use only genuine grinding wheels.
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_HKSE_85_1_Kit_SPK7_BH.indb 20Anl_HKSE_85_1_Kit_SPK7_BH.indb 20 04.08.2017 09:54:2304.08.2017 09:54:23
