HWAM Autopilot IHS 7100 User manual

05.01.2015 / 97-9672
www.hwam.com
Brugsvejledning
Bruksanvisning
Bruksveiledning
User's Manual
DK
SE
NO
GB
7100
5
7
8
0
0
6

2

3
Indholdsfortegnelse, dansk
Tegninger ........................................................4-7
Installationsvejledning ................................................8
Fyringsvejledning - træ ..............................................11
Generelt om fyring .................................................13
Vedligeholdelse ....................................................14
Driftsforstyrrelser ..................................................16
Ydeevnedeklaration ................................................16
Prøvningsattest. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Typeskilt .......................................................46-47
Prøvningsattest, Klip af ..............................................52
Innehållsförteckning, svensk
Ritningar .........................................................4-7
Installationsvägledning ...............................................18
Eldningsinstruktion - ved.............................................20
Generellt om eldning ...............................................22
Underhåll .........................................................23
Driftsstörning ......................................................25
Prestandadeklaration................................................25
Typskylt ........................................................46-47
Innholdsfortegnelse, norsk
Tegninger ........................................................4-7
Viktig å vite........................................................26
Installasjonsveiledning ...............................................26
Fyringsveiledning - tre ...............................................29
Generelt om fyring .................................................31
Vedlikehold........................................................32
Driftsforstyrrelser ..................................................34
Yteevnedeklarasjon.................................................34
Typeskilt .......................................................46-47
Table of contents, English
Drawings ........................................................4-7
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Firing manual - wood ...............................................38
Firing in general ....................................................40
Maintenance.......................................................42
Operational problems ..............................................43
Declaration of Performance..........................................44
Type plate......................................................46-47

4
B. C.
A.
3
1
1
4
45˚
4
3
2
1
9
11
10
17
16
14 12
13
5
6
7
8
2
15
14
13
12
11
5

5
F.
3
1
2
4
5
D.
E.
1

6
G.
30°
4
4
4
4
4
2
23
1
3
1

7
H.

8
InstallatIonsvejlednIng
Generelt
Installationen af din HWAM brændeovn skal altid overholde Bygningsreglementet og lokale byggebestem-
melser.Det er altid en fordel at tage skorstensfejermesteren med på råd,inden du monterer brændeovnen.
Efter installationen skal skorstensfejeren godkende installationen, inden brændeovnen tages i brug. Kon-
takt din lokale HWAM forhandler for videre råd og vejledning i forbindelse med montering. Se HWAM
forhandleroversigt på www.hwam.com under 'Kontakt', 'Find forhandler'.
Installation af brændeovnen skal udføres som anvist i denne brugsvejledning og skal foretages af en
kvalificeret montør.
Emballage fra din HWAM brændeovn skal håndteres i henhold til de lokale regler for affaldshåndtering.
Krav til rummet
Der skal altid kunne tilføres frisk forbrændingsluft til det rum, hvor ovnen skal opstilles. Brændeovnen
bruger ca. 11-14 m3luft pr. time. Et oplukkeligt vindue eller en regulerbar luftventil anses for tilstrækkelig,
men man kan også tilslutte ovnen med et HWAM friskluftsystem til forbrænding.Den regulerbare luftventil/
luftrist må ikke kunne blokeres.
Bærende underlag
Før brændeovnen opstilles,skal man sikre sig,at underlaget kan bære brændeovnens og skorstenens vægt.
Skorstenens vægt skal udregnes efter dimension og højde.
Tekniske data
Model Vægt Højde Bredde Dybde
HWAM 7150c/HWAM 7150m 462/459 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7150c med varmelagringssten 512 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7150m med varmelagringssten 509 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7180c/HWAM 7180m 524/521 kg 181,3 cm 56,0 cm 56,0 cm
HWAM 7180c med varmelagringssten 614 kg 181,3 cm 56,0 cm 56,0 cm
HWAM 7180m med varmelagringssten 611 kg 181,3 cm 56,0 cm 56,0 cm
Brændeovnen er hovedsageligt produceret af pladejern samt enkelte emner af støbejern.
Prøvningsresultater ved nominel prøve EN 13240
Nominel varmeydelse 4,5 kW
Røgtemperatur 251ºC
Røggasmasseflow 4,04 g/s
Virkningsgrad 80,9%
Afstand til brændbart materiale
Din HWAM brændeovn skal altid opstilles på et ikke brændbart underlag. Hvis den opstilles på et trægulv
eller lignende, skal gulvet dækkes med et ikke brændbart materiale 30 cm foran brændeovnen og 15 cm til
hver side fra brændeovnens indfyringsåbning.
dansk

9
HWAM 7150, HWAM 7180 (tegning A)
1.Til muret væg 5 cm
1.Til brændbar væg, bag 5 cm
2.Til brændbar væg, side 31 cm
1.Til brændbar væg, hjørneopstilling* 5 cm
3. Møbleringsafstand foran 80 cm
4. Brandsikkert areal foran, min. 64 cm
5.Til brændbart loft 38 cm
*Kun vejledende mål. Kontakt skorstensfejeren for endelig afklaring.
Vær opmærksom på eventuelle regler for afstand mellem væg og røgrør. I henhold til byg-
ningsreglementet skal der være mindst 22,5 cm mellem brændbar væg og røgrør.
Vær opmærksom på, at ikke alt glas er varmebestandigt.Derfor skal en glasvæg i nogle tilfælde betragtes
som en brændbar væg, så kontakt din lokale skorstensfejer eller glasproducenten for afstand til glas.
Krav til skorsten og røgrør
Skorstenen skal have en sådan højde,at trækforholdene er i orden,og røgen ikke generer. Som hovedregel
opnås tilfredsstillende trækforhold, såfremt skorstenen er 4 m over ovnen og samtidig er ført mindst 80
cm over tagrygningen. Placeres skorstenen ved husets sider bør toppen af skorstenen altid være højere
end husets tagryg eller tagets højeste punkt.Vær opmærksom på evt. nationale og lokale bestemmelser
med hensyn til placering af skorstene i forbindelse med stråtag.
Brændeovnen kræver et træk på mindst 12 Pa.
Skorstenen skal have en minimumslysning svarende til Ø 150 mm.
Skorstenslysningen bør dog altid minimum svare til ovnens afgangsstuds.
Skorstenen skal være forsynet med en let tilgængelig renselem.
Røgrør og skorsten skal altid være egnede til brug for brændeovne. Spørg din HWAM forhandler for
yderligere information.
Tilslutning til skorsten
Alle ovne i serien har både røgafgang bagud og ovenud og kan tilsluttes en godkendt stålskorsten ovenud,
eller direkte bagud til en skorsten.
Vær omhyggelig med at kontrollere, at skorstenen er tæt, og at der ikke forekommer falsk træk ved
afdækningsplade ved afblændet røgafgang, renselem og rørsamlinger. Bemærk at knæk på røgrør samt
vandret føring af røgrør reducerer effekten af skorstenstrækket.
Lodret snit i røgkanal (Tegning B og C):
B: Røgafgang ovenud
C: Røgafgang bagud
• Stålskorsten(9).
• Knærør(10).
• Muretskorstensvange(11).
• Indmuretbøsning(12).Passertilrøgrør.
• Vægroset(13).Skjulerreparationomkringmurbøsning.
• Samling(14).Tætnesmedpakningssnor.
• HWAMbrændeovnensrøgkanaler(15)
• Reguleringsspjældirøgrør(16).
• Renselem(17).

10
Placering af løsdele
Inden brændeovnen tages i brug, skal man sikre sig, at alle løsdele er på plads.

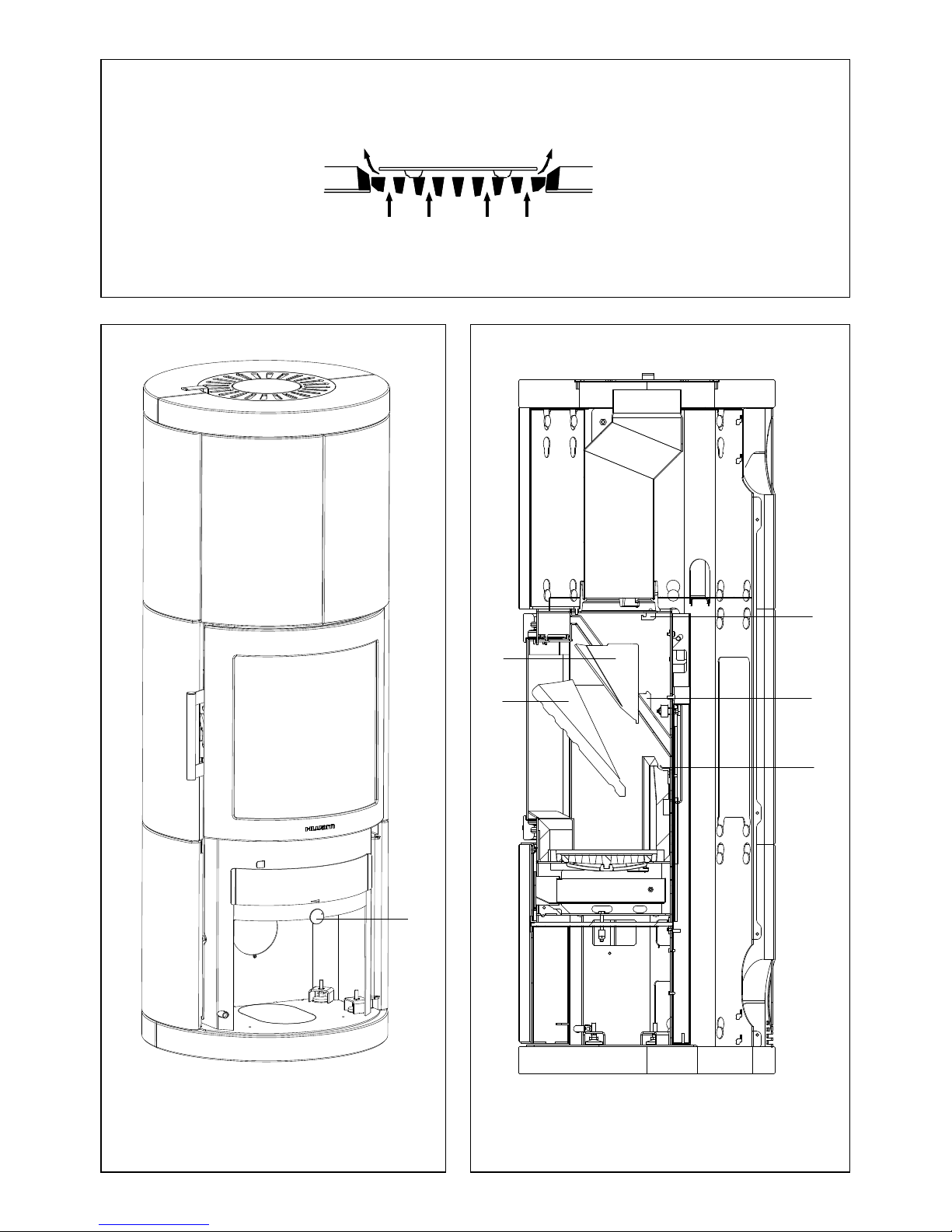

Lodret snit af brændeovnen (Tegning B):
• Røghylde(5).Skalliggepåstålskinnenogpåholderneisiderne.
• Røgledepladen (6) er i 2 dele. Hver halvdel er ophængt i en krog under toppladen. De to halvdele
stødes sammen i holderen på luftrøret. Når ovnen er installeret vrides transportsikringen af de to
ophængs-kroge ved hjælp af en tang eller en skruetrækker.
• Afdækningsplade(7).Anbringesovenpåristen.
• Aftageligbagplade(2),derskjulerAutopiloten.Skalaltidværemonteret,hvisovnenstårindmoden
brændbar væg.
• Løstvarmeskjold(8)underaskeskuffe.Kananvendessomlåg,nåraskeskuffentagesudfortømning.

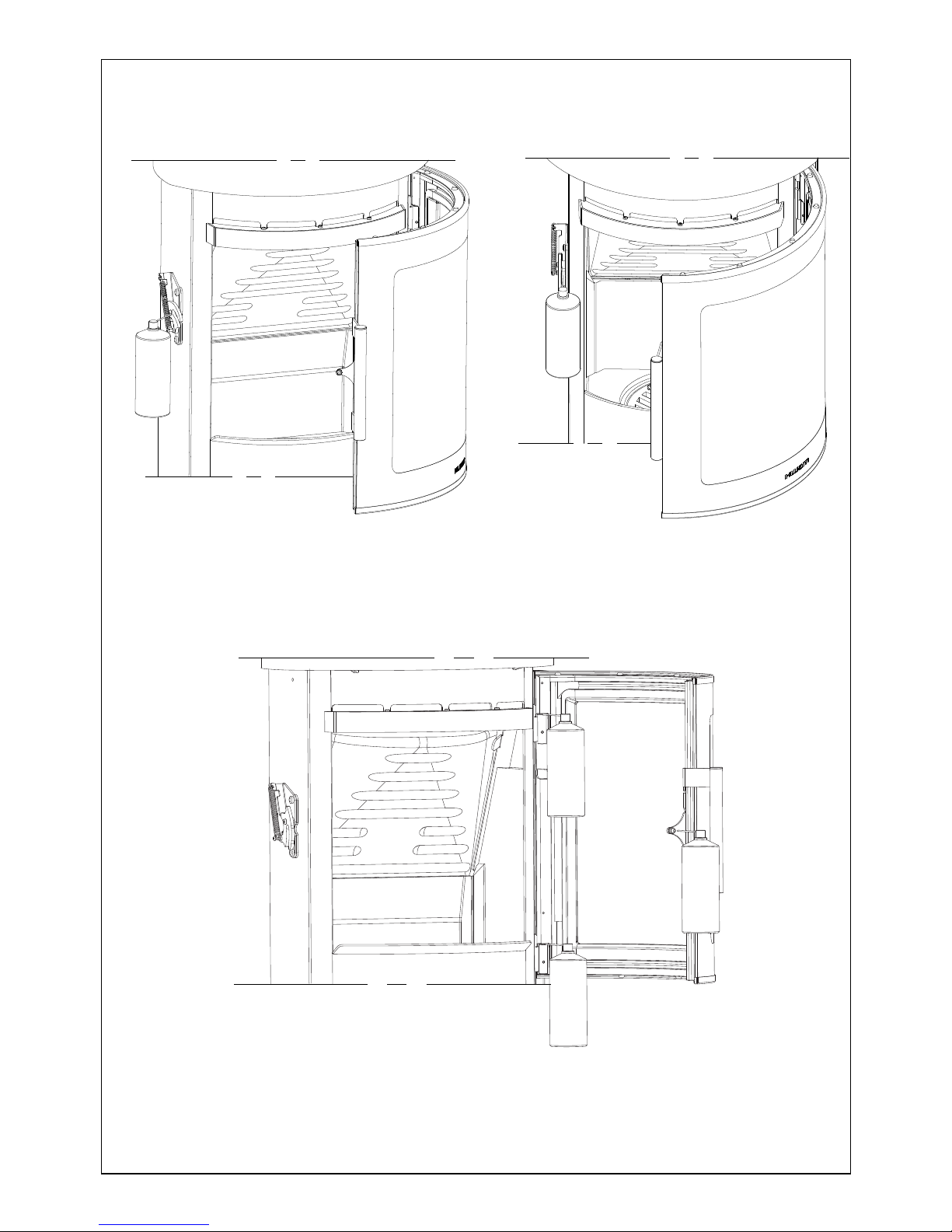

Dækplade (Tegning D)
Din HWAM brændeovn bliver leveret med en løs dækplade til rysteristen. Det anbefales at dækpladen
altid anvendes. Dækpladen er en 3 mm jernplade. Den anbringes oven på rysteristen og skal forhindre, at
gløderne falder ned i askeskuffen. Dækpladen er løftet ca. 8 mm over risten, så den automatisk styrede
primære forbrændingsluft fordeles jævnt i brændkammerets bund.
Skorstenen
Skorstenen er brændeovnens motor og altafgørende for brændeovnens funktion. Skorstenstrækket giver
et undertryk i brændeovnen. Dette undertryk fjerner røgen fra brændeovnen, suger luft gennem spjæld
til det såkaldte rudeskyl, der holder ruden fri for sod, og suger luft ind gennem primært og sekundært
spjæld til forbrændingen.
Skorstenstrækket dannes ved temperaturforskellen inde i skorstenen og uden for skorstenen. Jo højere
temperaturen er inde i skorstenen, jo bedre bliver skorstenstrækket. Det er derfor altafgørende, at
skorstenen bliver varmet godt igennem, før man lukker ned for spjældene og begrænser forbrændingen
i ovnen (en muret skorsten er længere tid om at blive gennemvarm end en stålskorsten). På dage hvor
der pga. vejr- og vindforhold er dårligt træk i skorstenen, er det ekstra vigtigt at få varmet skorstenen op
så hurtigt som muligt. Det gælder om hurtigt at få nogle flammer. Flæk træet ekstra fint, brug en ekstra
optændingsblok osv.
Efter en længere stilstandsperiode er det vigtigt at kontrollere for blokeringer i skorstensrøret.
Der er mulighed for tilslutning af flere anordninger til samme skorsten. De gældende regler herfor skal
imidlertid først undersøges.
Selv en god skorsten kan fungere dårligt, hvis den bruges forkert. Tilsvarende kan en dårlig skorsten
fungere godt, hvis den bruges rigtigt.
Skorstensfejning
For at forebygge risiko for skorstensbrand skal skorstenen renses årligt. Røgrør og røgkammeret over
røgledepladen af stål skal renses samtidig med skorstenen.Såfremt skorstenens højde umuliggør rensning
oppefra, skal der monteres renselem.
I tilfælde af skorstensbrand lukkes samtlige spjæld og brandvæsen kontaktes. Før videre ibrugtagning
kontrolleres skorstenen af skorstensfejeren.

11
FyrIngsvejlednIng - træ
Lakken hærder af ved første indfyring og lågen samt askeskuffen skal åbnes meget forsigtigt, da der ellers
er risiko for at pakningerne hænger fast i lakken. Desuden kan lakken afgive nogle lugtgener så sørg for
god udluftning.
Værd at vide om brændsel:
Tilladte brændselstyper
Brændeovnen er kun EN-godkendt til fyring med træ.Det anbefales at bruge tørt kløvet træ med et vand-
indhold på maks. 20%. Fyring med vådt træ giver både sod, miljøgener og en dårlig brændselsøkonomi.
Anbefalede træsorter
Alle slags træ,f.eks.birk,bøg,eg,elm,ask,nåletræ og frugttræ,kan anvendes som brændsel i din brændeovn.
Den store forskel ligger ikke i brændværdien, men i træarternes forskellige vægt pr. m3. Da bøg vejer
mere pr. m3træ end f. eks. rødgran, så skal der mere rødgran til før man får den samme mængde varme,
som bøg giver.
Forbudte brændselstyper
Deterforbudtatfyremedfølgende:Tryksager•Spånplader•Plast•Gummi•Flydendebrændsler•Affald
såsommælkekartoner•Lakeret,maletellerimprægnerettræ•Fossilebrændsler.Årsagentilatduikke
må fyre med ovenstående er,at de ved forbrænding udvikler sundheds- og miljøskadelige stoffer.Stofferne
kan også skade din brændeovn og skorsten, hvorved garantien på produkterne bortfalder.
Opbevaring af træ
Vandindholdet på maks. 20% opnås ved at opbevare træet minimum 1 år, helst 2 år, udendørs under
halvtag.Træ, der opbevares indendørs, har tendens til at blive for tørt og afbrænde for hurtigt, dog kan
optændingsbrænde med fordel opbevares indendørs et par dage før brug.
Anbefalede dimensioner
Brændets dimensioner er vigtige for en god forbrænding. Dimensionerne bør være som følger:
Brændetype Længde i cm Diameter i cm
Optændingsbrænde (fint kløvet) 25 - 30 2-5
Kløvet brænde 25 - 30 7-9
Særlig optændingsvejledning for brændeovne med fedtstensbeklædning
Fedtsten er et naturprodukt der skal vænne sig til temperaturændringerne.Det anbefales at følge følgende
procedure:
1. Første fyring
Reguleringsknappen (tegning E,1) drejes til maximum (med uret). Placer 2 stk.brænde (5-8 cm i diameter)
vandret i bunden af brændkammeret (svarende til 1-2 kg). Placer 5-8 stk. optændingspinde på kryds og
tværs ovenpå. Læg 2 stk. optændingsblokke ned imellem de øverste lag optændingspinde.Antænd optænd-
ingsblokkene og luk lågen. Er der problemer med kondens på glasset, kan lågen evt. holdes på klem i kort
tid, inden lågen lukkes. Når ilden er gået helt ud, skal døren åbnes og forblive åben, mens brændeovnen
køler ned til rumtemperatur.
2.Anden fyring
Reguleringsknappen (tegning E,1) drejes til maximum (med uret). Placer 2 stk.brænde (5-8 cm i diameter)
vandret i bunden af brændkammeret (svarende til 1-2 kg).Placer 5-8 stk.optændingspinde på kryds og tværs
ovenpå.Læg 2 stk.optændingsblokke ned imellem de øverste lag optændingspinde.Antænd optændingsblok-
kene og luk lågen.Er der problemer med kondens på glasset,kan lågen evt.holdes på klem i kort tid,inden

12
lågen lukkes. Når der ikke er flere synlige gule flammer,og et tilpas glødelag er opnået,kan der indfyres på
ny. Et tilpas glødelag er, når hele bunden er dækket, og gløderne lyser i en ring omkring rysteristen. Fyld
brændkammeret knap halvt op med tørt brænde med en diameter på ca. 7-9 cm. Når der efter indfyring
er ild i al brændet, drejes reguleringsknappen (1) til midterposition. Lad ilden brænde og lad ovnen køle
ned til rumtemperatur før næste optænding.
3.Tredje fyring
Gentag 2. fyring men brug mere brænde denne gang. Lad ilden brænde og lad igen brændeovnen køle af
efter ilden er slukket.
Efterfølgende fyring:
Følg den almindelige vejledning, se afsnittene ”Optænding” og ”Påfyring”.
Optænding (Tegning E)
En god optænding er meget vigtig for at opnå en succesfuld forbrænding. En kold brændeovn og en
kold skorsten giver forbrændingsmæssige udfordringer. Det er vigtigt hurtigst muligt at opnå en høj
røggastemperatur. Reguleringsknappen (1) drejes til maximum (med uret). Placer 2 stk. brænde (5-8 cm
i diameter) vandret i bunden af brændkammeret (svarende til 1-2 kg). Placer 5-8 stk. optændingspinde på
kryds og tværs ovenpå. Læg 2 stk. optændingsblokke ned imellem de øverste lag optændingspinde.Antænd
optændingsblokkene og luk lågen.Er der problemer med kondens på glasset, kan lågen evt.holdes på klem
i kort tid, inden lågen lukkes.
Når der er god ild i alle optændingspindene, stilles reguleringsknappen (1) i midterposition. Hvis ilden
kvæles, når der reguleres, sættes reguleringsknappen i max position igen indtil ilden har bedre fat. Drej
atter reguleringsknappen til midterpositionen.Lad optændingspindene brænde helt ud,til der ikke er flere
synlige flammer. Derefter kan der foretages påfyring.
Vigtigt!Askeskuffen må ikke åbnes i optændingsfasen og skal altid være lukket,når ovnen anvendes,ellers
kan den automatiske luftregulering ødelægges.Lågen må kun åbnes ved optænding,genindfyring og rengøring.
Påfyring (Tegning E)
Når der ikke er flere synlige gule flammer, og et tilpas glødelag er opnået, kan der indfyres på ny. Et tilpas
glødelag er,når hele bunden er dækket,og gløderne lyser i en ring omkring rysteristen.Læg mindst 2 stykker
nyt brænde, op til 1 kg pr. stk., ind i brændeovnen. Der skal ikke reguleres yderligere på brændeovnen,
det klarerAutopiloten.Temperaturen kan dog reguleres op eller ned med reguleringsknappen (1). Drejes
den mod minimum (mod urets retning) formindskes forbrændingen, og brændetiden forlænges. Drejes
den mod maksimum (med urets retning), øges forbrændingen, og brændetiden forkortes.Vent med hver
ny indfyring, til glødelaget igen er tilpas lavt.
Under forbrænding vil brændeovnens udvendige flader blive varme, og der skal udvises
fornøden forsigtighed. Bemærk at også håndtaget på udtræksskuffen bliver meget varm, så
benyt altid handske ved betjening, når brændeovnen er i brug.
Brændeovnen er ikke konstrueret til fyring med kul og energikoks.Der kan dog fyres med træbriketter,som
placeres på gløderne fra træet.Reguleringsknappen drejes til maksimum,indtil træbriketterne er godt i glød.
Husk, at reguleringsknappen derefter skal drejes mod venstre igen.Vær opmærksom på, at
fyring med andre brændselstyper end træ medfører en tilsodet rude.

13
generelt om FyrIng
Hurtig eller kraftig varme
Hurtig eller kraftig varme opnås, hvis der afbrændes mange, men små stykker brænde.
Maksimal afbrænding
Der må pr. time maksimalt fyres med:
Træ: 2,0 kg
Overstiges denne grænse, er brændeovnen ikke længere omfattet af fabriksgarantien da brændeovnen kan
ødelægges på grund af for høj varme. Brændeovnen er godkendt til intermitterende brug (periodevis brug).
Typisk indfyringsinterval
Typisk indfyringsinterval ved nominel ydelse:
Træ: 65 min
Lang brændtid:
Den langsomste forbrænding opnås ved at dreje reguleringsknappen mod uret (til venstre).
Hvis reguleringsknappen drejes helt til venstre, får brændeovnen ingen primær luft (luft gennem risten).
Brændeovnen kan derfor ikke tænde efter ny indfyring, uden reguleringsknappen drejes mod højre, så
brændeovnen får primær luft.
Ved en indstilling, hvor reguleringsknappen er drejet 45oi forhold til minimum (ca. 25% kapacitet), kan
brændeovnen genstarte efter ny indfyring uden yderligere regulering.
For svag fyring
Er de ildfaste materialer i brændkammeret 'sorte' efter en indfyring, forurener ovnen, og Autopiloten
fungerer ikke optimalt. Der skal derfor åbnes yderligere for lufttilførslen ved at dreje reguleringsknappen
mod højre. Der kan desuden være behov for, at der afbrændes en større mængde træ.
Sådan opnår du den bedste forbrænding
• Brugrentogtørttræ.Vådttrægiverdårligforbrænding,megetrøgogsod.Derudovervilvarmengå
til tørring af træet, i stedet for til opvarmning af rummet.
• Fyrlidtadgangen.Duopnårdenbedsteforbrændingvedatfyretitoglidtadgangen.Hvisdulægger
for meget brænde i på én gang, går der for lang tid, før temperaturen bliver så høj, at du opnår en god
forbrænding.
• Sørgfordenrigtigemængdeluft.Duskalogsåsørgefor,atdererrigeligtmedluft–isæristarten–så
temperaturen i brændeovnen hurtigt kommer højt op.Så bliver de gasser og partikler,der frigives under
afbrændingen, nemlig brændt af. Ellers sætter de sig som sod i skorstenen (med risiko for skorstens-
brand) eller slipper uforbrændte ud i miljøet.Forkert mængde lufttilførsel medfører dårlig forbrænding
og dårlig virkningsgrad.
• Fyrikkeoveromnatten.Dubørikkelæggebrændepåogskruenedforlufttilførslenomafteneni
et forsøg på at have gløder om morgenen. Gør du det, udsender brændeovnen store mængder sund-
hedsskadelig røg, og din skorsten udsættes for unødig meget sod med risiko for skorstensbrand.
Rengøring af glas
Det anbefales at aftørre ruden efter endt fyring. Dette gøres bedst med køkkenrulle.
Brændselstyper
Ved høje temperaturer kan ovnen tage skade, f.eks. kan glasset blive hvidt.Dette undgås ved aldrig at fyre
med askeskuffen åben og være meget forsigtig hvis man fyrer med brændselstyper der udvikler meget

14
varme som f.eks. træbriketter.
Det anbefales at bruge birke- eller bøgetræ, der har været kløvet og opbevaret mindst 1 år udendørs
under tag.Træ, der opbevares indendørs har tendens til at blive for tørt og afbrænde for hurtigt.
Træbriketter afgiver megen varme.Visse typer udvider sig kraftigt med en ukontrollerbar forbrænding til følge.
Kul afbrændes ved høj temperatur og soder meget. Kul skal afbrændes i kulindsats „gris“.
Ikke egnet til afbrænding i disse modeller.
Energikoks afbrændes ved høj temperatur og soder meget. Energikoks skal afbrændes i kulindsats 'gris'.
De er meget svovlsaltholdige, hvilket slider hårdt på ovn, skorsten og brændkammer, og de nedsætter
derfor levetiden væsentligt. Ikke egnet til afbrænding i disse modeller.
Brændeovnen er kun DS/EN 13240 godkendt til fyring med træ. Det er forbudt at fyre med
spånplader, lakeret, malet eller imprægneret træ, plast samt gummi.
vedlIgeholdelse
Rengøring
Vedligeholdelse af ovnen bør kun foretages,når den er kold.Den daglige vedligeholdelse indskrænker sig
til et minimum.Det er nemmest at støvsuge brændeovnen udvendigt med et lille mundstykke med bløde
børster. Du kan også støve ovnen af med en tør, blød klud eller en blød støvekost. Men husk, kun på en
kold ovn.Brug ikke vand, sprit eller nogen form for rengøringsmiddel, da det beskadiger lakken.
For vejledning vedrørende pleje af stenbeklædning se separat vejledning, der fulgte med stensættet.
Én gang om året bør brændeovnen vedligeholdes grundigt. Brændkammeret skal renses for aske og sod.
Hængsler og lukkekrog skal smøres med flydende kobberfedt (optil 1100°) på spray (se tegning H). Løft
lågen ½ cm og spray ind på hængselstappen.
Serviceeftersyn
Mindst hvert andet år bør ovnen få et grundigt forebyggende serviceeftersyn. Serviceeftersynet omfatter bl.a:
• Grundigrengøringafbrændeovnen.
• KontrolaffjederiAutopilotogevt.udskiftning.
• Kontrolafpakninger.Pakningerudskiftes,hvisdeikkeerheleogbløde.
• Kontrolafvarmeisolerendematerialesamtevt.udskiftning.
• Kontrolafbund/rysterist.
• Smøringafhængsleroglukkekrogmedkobberfedt(setegningH).
Eftersyn skal foretages af en kvalificeret montør. Brug kun originale reservedele
Rensning
Før fejning skal reguleringsknappen drejes til minimum (helt til venstre) for at undgå,at der kommer sod
og aske ud i Autopiloten. Røghylde og røgledeplade tages ud af brændeovnen før rensning.
(Tegning F)
• Førstløftesrøghylden(1)udafstålskinnen(2)bagerstibrændkammeret.Densænkesderefternedunder
holderne (3) og kantes ud.
• Hverhalvdelafrøgledepladen(4)løftesfriafholderen(5)påluftrøretoghægtesafkrogen(6)under
toppladen.

15
Aske
Askeskuffen tømmes lettest ved at trække en affaldspose ind over skuffen, vende denne på hovedet og
derefter forsigtigt trække den op af posen igen.Aske bortskaffes via dagrenovationen.
Vær opmærksom på, at der kan være gløder i asken op til 24 timer efter, at ilden i brænde-
ovnen er gået ud!
Isolering
Brændkammerets effektive, men porøse isolering kan med tiden blive slidt og beskadiget. Det betyder
ikke noget for ovnens effektivitet, at isoleringen revner. Den bør dog udskiftes, når slitagen overstiger
halvdelen af den oprindelige tykkelse.

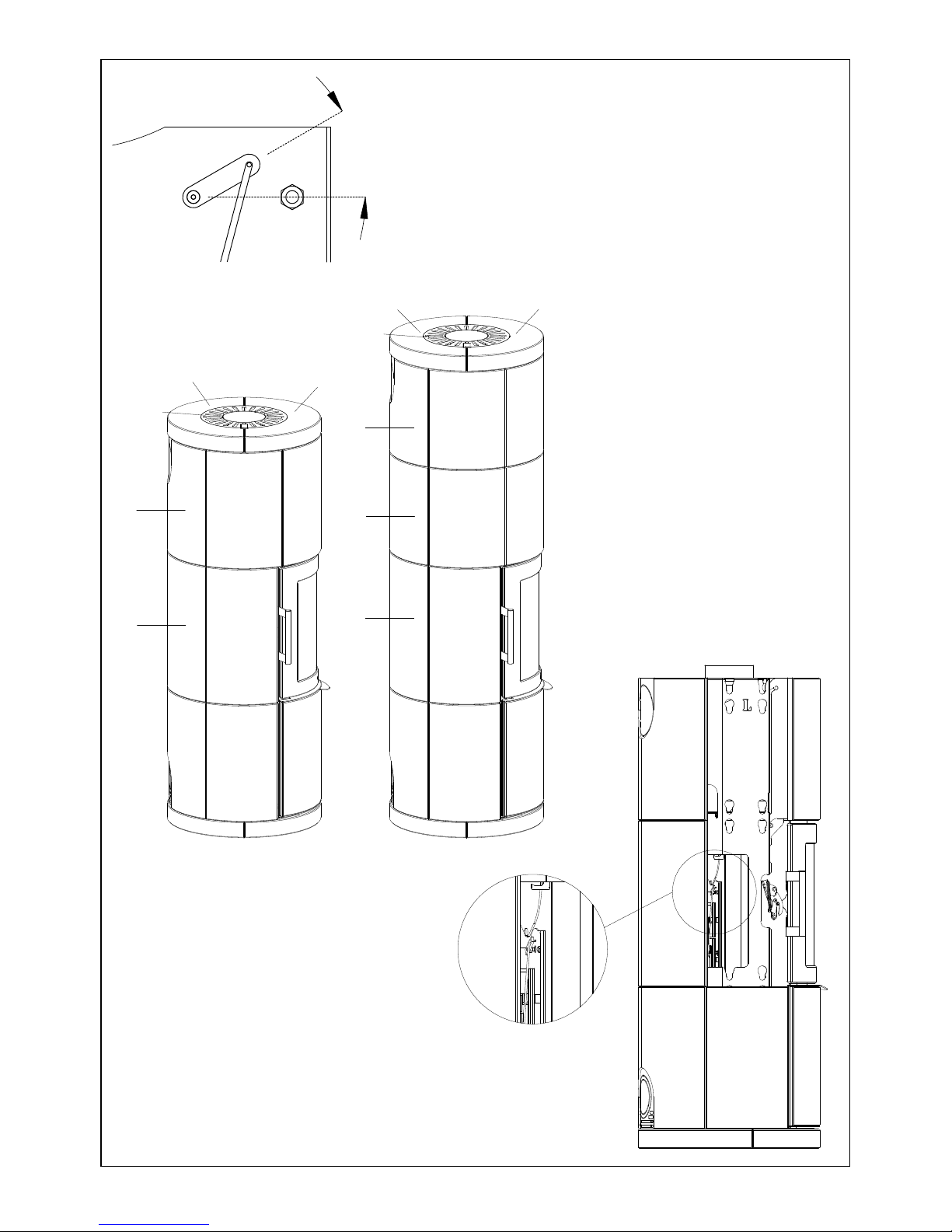

Autopilot (Tegning G)
Har brændeovnen topafgang løftes konvektionsristen (1) op,den bagerste del af toppladen (2) fjernes,
og konvektionsristen lægges tilbage så den hviler på røgrøret og den forreste del af toppladen.Løft stenene
(4) på bagerste venstre side af brændeovnen af ved først at løfte op i stenen og herefter løfte stenen væk
fra brændeovnen. Begynd med den øverste sten, i alt 2 sten på HWAM 7150 og 3 sten på HWAM 7180.
Vær forsigtig; stenene er meget tunge.
Har brændeovnen bagudgang løftes konvektionsristen (1) og begge topplader (2 + 3) af brændeovnen.
Løft stenene (4) på forreste venstre side af brændeovnen af ved først at løfte op i stenen og herefter
løfte stenen væk fra brændeovnen. Begynd med den øverste sten, i alt 2 sten på HWAM 7150 og 3 sten
på HWAM 7180.Vær forsigtig; stenene er meget tunge.
Følerarmens udgangspunkt ved kold ovn kontrolleres.Udgangspunkt ved kold ovn er ca.30° over vandret.
Den skal være letgående og fjedrende, når man skubber til den, uanset om ovnen er kold eller varm.
Ved stigende eller faldende temperatur må den ikke flytte sig i sæt. Spjældpladerne skal være tørre og
rene og glide uhindret inden i hinanden. Reguleringsstænger og skydespjæld skal eventuelt smøres med
WD40 (aldrig olie).
Låge/glas
Er glaslågen tilsodet, kan den let rengøres med fugtig køkkenrulle dyppet i aske. Glasset bør rengøres
med vertikale bevægelser (op og ned).Tør efter med et stykke tørt køkkenrulle.Kontroller jævnligt, at
pakninger i låge og askeskuffe er hele og bløde. Hvis ikke, bør de udskiftes. Brug kun originale pakninger.
Overfladen
Normalt er det ikke nødvendigt at efterbehandle overfladen. Eventuelle lakskader kan dog udbedres med
Senothermspray.
Garanti
Ved manglende vedligeholdelse bortfalder garantien!

16
drIFtsForstyrrelser
Ruden soder til
- Træet er for fugtigt. Fyr kun med brænde, der er lagret min. 12 måneder under halvtag og med max.
20% fugtighed.
- Lågens pakning kan være utæt. Monter ny pakning.
Røg ud i stuen, når lågen åbnes
-Spjældetiskorstenenkanværelukket.Åbnspjældet.
- Manglende træk i skorsten. Se afsnit om skorsten eller kontakt skorstensfejer.
- Renselem utæt eller faldet ud. Udskift eller montér renselem.
-Åbnaldriglågen,sålængedererammeribrændet.
Løbsk forbrænding
- Pakning i lågen eller askeskuffen utæt. Monter ny pakning.
- Hvis der er for kraftigt træk i skorstenen, kan det være nødvendigt at dreje reguleringsknappen mod
minimum. Når ovnen ikke er i brug, drejes reguleringsknappen til minimum.
- Hvis stålpladerne i brændkammeret glødeskaller eller deformeres, fyres der forkert. Indstil brugen og
kontakt forhandler.
Ved driftsforstyrrelser, som du ikke selv kan afhjælpe, bedes du henvende dig, hvor du har
købt brændeovnen.
ydeevnedeklaratIon
Ydeevnedeklarationen kan downloades fra vores hjemmeside via følgende links:
HWAM 7150: www.hwam.dk/dop/7150-7180
HWAM 7180: www.hwam.dk/dop/7150-7180

17
TESTReg.nr.300
TEKNOLOGISKINSTITUT
Akkrediteret prøvningsorgan, DANAK-akkrediteringnr.300
PRØVNINGSATTEST
Uddragafrapportnr.300-ELAB-1306-NS og bedømmelse dateret6.2.2013
Emne: Brændeovn,Hwam, (7100 serien)Type Hwam 7150c,7150m,7180cog7180m
(incl.eventuellevariantermedfedtsten)
Rekvirent:HwamA/S,Nydamsvej53,8362 Hørning
Procedure
:
Prøvning efter DS/EN13240/A2:2004
XPrøvning efter NS3058-1,NS3058-2ogNS3059 (partikelmåling)
Støvmåling efterDINplusZertifizierungsprogramm
PRØVNINGSRESULTATER
Partikelmåling iht. NS 3058 og/eller støvmåling iht.metodeDINplus:
PartikelemissionefterNS3058: 2,05 g/kg (tørstof) middelværdi (maks. 10)
PartikelemissionefterNS3058: 2,07g/kg (tørstof) maksimalt (maks. 20)
Støvemission eftermetodeDINplus:-mg/Nm³ ved13%O2(maks. 75)
Bemærk venligst, at de oplyste værdier er et uddrag af prøvningsrapporten.
Foryderligereoplysningerhenvisestil prøvningsrapporten, se nummer ovenfor.
TeknologiskInstituternotificeret prøvningsorgan med ID-nr.1235.
Århus,den6.Februar2013
JesSigAndersen
Fagligleder
Skorstensfejerpåtegning
På baggrund af ovennævnte partikelemission attesteresdethermed,at fyringsanlæggetopfylder
emissionskravene i bilag 1 til Bekendtgørelse nr.1432af11/12/2007vedr. reguleringaf
luftforurening fra brændeovne og brændekedler samt visse andre faste anlæg til energiproduktion.
Hwam-1306-Hwam7100-serien.docx
Teknologiparken
Kongsvang Allé 29
DK-8000AarhusC
Phone +4572201000
Fax+4572201019
[e-mail]




18
InstallatIonsväglednIng
Allmänt
Installationen av din HWAM braskamin skall alltid iakttaga lokala byggbestämmelser och bygglovsregler.
Det är alltid en fördel att rådfråga skorstensfejarmästaren, innan ni monterar kaminen. Kontakta en
behörig installatör. Efter installationen ska skorstensfejarmästeren godkänna installationen före eldning.
Se HWAM-återförsäljare på www.hwam.com under "kontakt", "find forhandler".
Installation av braskaminen ska utföras enligt denna bruksanvisning av en behörig montör.
Förpackningsmaterial från din HWAM-braskamin ska bortskaffas enligt de lokala reglerna för avfallshantering.
Krav på rummet
Det skall alltid kunna tillföras frisk förbränningsluft till det rum, där kaminen skall placeras. Braskaminen
förbruker ca.11-14 m3luft pr.time.Ett öppet fönster eller en reglerbar luftventil anses vara tillräcklig,man
kan också tillsluta ett HWAM förbränningsluftssystem till kaminen. Luftventilen/luftrostret ska placeras
så att den/det inte kan blockeras.
Bärande underlag
Innan kaminen placeras,skall man försäkra sig om att underlaget kan bära kaminens och skorstenens vikt.
Skorstenens vikt skall räknas ut efter dimension och höjd.
Tekniska data
Model Vikt Höjd Bredd Djup
HWAM 7150c/HWAM 7150m 462/459 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7150c med stenar för värmelagring 512 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7150m med stenar för värmelagring 509 kg 151,3 cm 56,0 cm 56,0 cm
HWAM 7180c/HWAM 7180m 524/521 kg 181,3 cm 56,0 cm 56,0 cm
HWAM 7180c med stenar för värmelagring 614 kg 181,3 cm 56,0 cm 56,0 cm
HWAM 7180m med stenar för värmelagring 611 kg 181,3 cm 56,0 cm 56,0 cm
Braskaminen är huvudsakligen tillverkad av plattjärn medan enstaka delar är av gjutjärn.
Provresultat vid nominell provning enligt EN 13240
Nominell värmeeffekt 4,5 kW
Röktemperatur 251ºC
Rökgasflöde 4,04 g/s
Verkningsgrad 80,9%
Avstånd till brännbart material
Din HWAM braskamin skall alltid placeras på ett icke brännbart underlag.
HWAM 7150, HWAM 7180 (Ritning A)
1. Till murad vägg
5 cm
1.
Till brännbar vägg bakom
5 cm
2.
Till brännbar vägg på sidan
31 cm
1.Till brännbar vägg bredvid, hörnplacering* 5 cm
3. Möbleringsavstånd framför
80 cm
5.Till brännbart innertak 38 cm
svensk

19
*Mått för hörnplacering är riktlinjer. Kontakta sotaren för exakta besked.
Var uppmärksam på eventuella regler för avstånd mellan vägg och rökrör.
Observera att det inte är allt glas som är värmebeständigt. Därför måste en glasvägg i vissa fall betraktas
som brännbar vägg. Kontakta sotaren eller glastillverkaren för information om avstånd till glas.
Krav på skorsten och rökrör
Skorstenen skall ha en sådan höjd att dragförhållandena är bra och röken inte stör.Vanligtvis får man bra drag
om skorstenen befinner sig 4 m ovanför kaminen och minst 80 cm ovanför taknocken. Om skorstenen
placeras vid en av husets sidor bör skorstenens topp alltid befinna sig högre upp än taknocken eller takets
högsta punkt. Följ ev. nationella och lokala föreskrifter för placering av skorstenar på hus med halmtak.
Braskaminen behöver ett drag på minst 12 Pa.
Skorstenen skall ha en öppning, minst motsvarande Ø 150 mm.
Skorstenen bör dock alltid minst motsvara kaminens avgångsmunstycke.
Skorstenen skall vara försedd med en lättillgänglig rengöringslucka.
Rökröret och skorstenen ska alltid vara avsedda för användning på braskaminer.Be din HWAM-återförsäljare
om närmare information.
Anslutning till skorsten
Alla kaminer i serien har både rökavgång bakåt och ovanifrån De kan anslutas till en godkänd stålskorsten
ovanifrån eller direkt bakåt till en skorsten.
Kontrollera alltid noga att skorstenen är tät och att det inte förekommer falskt drag vid täckplåten vid
tillsluten rökutgång, renslucka och rörskarvar. Observera att böjda rökrör och horisontell dragning av
rökrör minskar skorstensdragets effekt.
Lodrätt snitt i rökkanal (Ritning B och C)
B: Rökavgång uppåt
C: Rökavgång bakåt
• Stålskorsten(9).
• Knärör(10).
• Muradskorstensram(11).
• Inmuradbussning(12).Passartillrökrör.
• Väggrosett.(13)Döljerreparationenomkringmurbussningen.
• Samling(14).Tätasmedpackningsband.
• HWAMkaminensrökkanaler(15).
•Regleringsspjäll i rökrör (16).
•Rengöringslucka (17).
Placering av lösa delar
Innan kaminen tas i bruk, skall man försäkra sig om att alla lösa delar är på plats.
Lodrätt tvärsnitt av kaminerna (Ritning B):
• Rökhylla(5).Skaliggapåstålskenanochhållarnaisidorna.
• Baffelskiva(6)itvådelar.Varjedelärupphängdienkrokundertoppskivan.Detvåhalvornafogasihop
i hållaren baktill på luftröret. När kaminen har installerats vrider du av transportsäkringen från de två
upphängningskrokarna med hjälp av en tång eller skruvmejsel.
• Avtäckningsskiva(7),placerasovanpågallret.
• Avtagbarbakskiva(2),somdöljerAutopiloten,skallalltidvaramonterad,omkaminenstårintillbränn-
bar vägg.
• Lösvärmesköld(8)underasklådan,kananvändassomlocknärasklådantasutochtöms.

20
Täckskiva (Ritning D)
Din HWAM braskamin levereras med en lös täckskiva till stötgallret.Täckskivan är en 3 mm järnskiva.
Den placeras ovanpå rosteret och skall förhindra, att glöden faller ned i asklådan.Täckskivan lyfts ca. 8
mm över gallret, så den automatiskt styrda primära förbränningsluften fördelas jämnt i förbränningsrum-
mets botten.
Skorstenen
Skorstenen är braskaminens motor och avgörande för dess funktion.Skorstensdraget ger ett undertryck i
braskaminen.Detta undertryck avlägsnar röken från braskaminen.Det suger luft genom spjället till den så kallade
glasspolningen,som håller glaset fri från sot och suger in luft genom primär och sekundär spjäll till förbränningen.
Skorstensdraget bildas vid temperaturskillnader inne i skorstenen och utanför skorstenen. Ju högre tem-
peraturen är inne i skorstenen,desto bättre blir skorstensdraget.Det är därför nödvändigt att skorstenen
värms upp ordentligt,innan man stänger spjället och begränsar förbränningen i kaminen (en murad skorsten
tar längre tid att bli ordentligt varm än en stålskorsten). De dagar då det är dåligt drag i skorstenen på
grund av väder och vind är det mycket viktigt att värma upp skorstenen så snabbt som möjligt. Det gäller
att snabbt få fart på brasan. Spänta veden extra fint, använd ett extra tändblock etc.
Om du inte har använt braskaminen på länge är det viktigt att kontrollera att skorstensröret inte har
täppts till.
Det går att ansluta flera kaminer till samma skorsten, men kontrollera först vilka regler som gäller.
En bra skorsten kan fungera dåligt om den används fel. Och en dålig skorsten kan fungera bra om den
används rätt.
Skorstenssotning
För att förebygga risken för skorstensbrand ska skorstenen sotas en gång om året.Rökröret och rökkam-
maren ovanför baffelskivan av stål ska sotas samtidigt som skorstenen.Om det inte går att sota skorstenen
uppifrån på grund av dess höjd ska en renslucka monteras.
I händelse av brand ska du stänga samtliga spjäll och larma brandkåren. Innan du börjar använda braska-
minen igen ska skorstenen kontrolleras av en sotare.
eldnIngsInstruktIon - ved
Lacken härdar vid första eldningen och vedluckan samt luckan till asklådan ska öppnas mycket försiktigt
eftersom det annars finns risk för att packningarna fastnar i lacken. Dessutom kan lacken avge en del
lukter, så vädra ordentligt.
Bra att veta om bränsle:
Tillåtna bränsletyper
Braskaminen är EN-godkendt för eldning med trä.Det rekommenderas att du använder torrt klyvet trä med
en fuktighet på max. 20%. Eldning med vått trä ger både sot, miljöpåverkan och dålig bränsleekonomi.
Rekommenderade träsorter
Alla slags trä,T.ex. björk, bok, ek, alm, ask, barrträ och fruktträ, kan användas som bränsle i din braskamin.
Den stora skillnaden ligger inte i storleken utan i energivärdet,trädarternas olika vikt per m
3
.Då bok väger
mer per m3trä än t.ex. gran så ska man elda med mer gran för att få samma mängd värme som bok.
Förbjudna bränsletyper
Detärförbjudetatteldamedföljande:•Spånskivor•Plast•Gummi•Flytandebränsletyper•skräpsom
mjölkkartonger•Lackerat,målatellerimpregneratträ•Fossilabränslen.Orsakenattduintefåreldamed
ovananstående är att de vid förbränning utvecklar sundhets och miljöskadliga ämnen. Ämnena kan även
skada din braskamin och skorsten, i detta tillfälle bortfaller garantin på produkterna.
