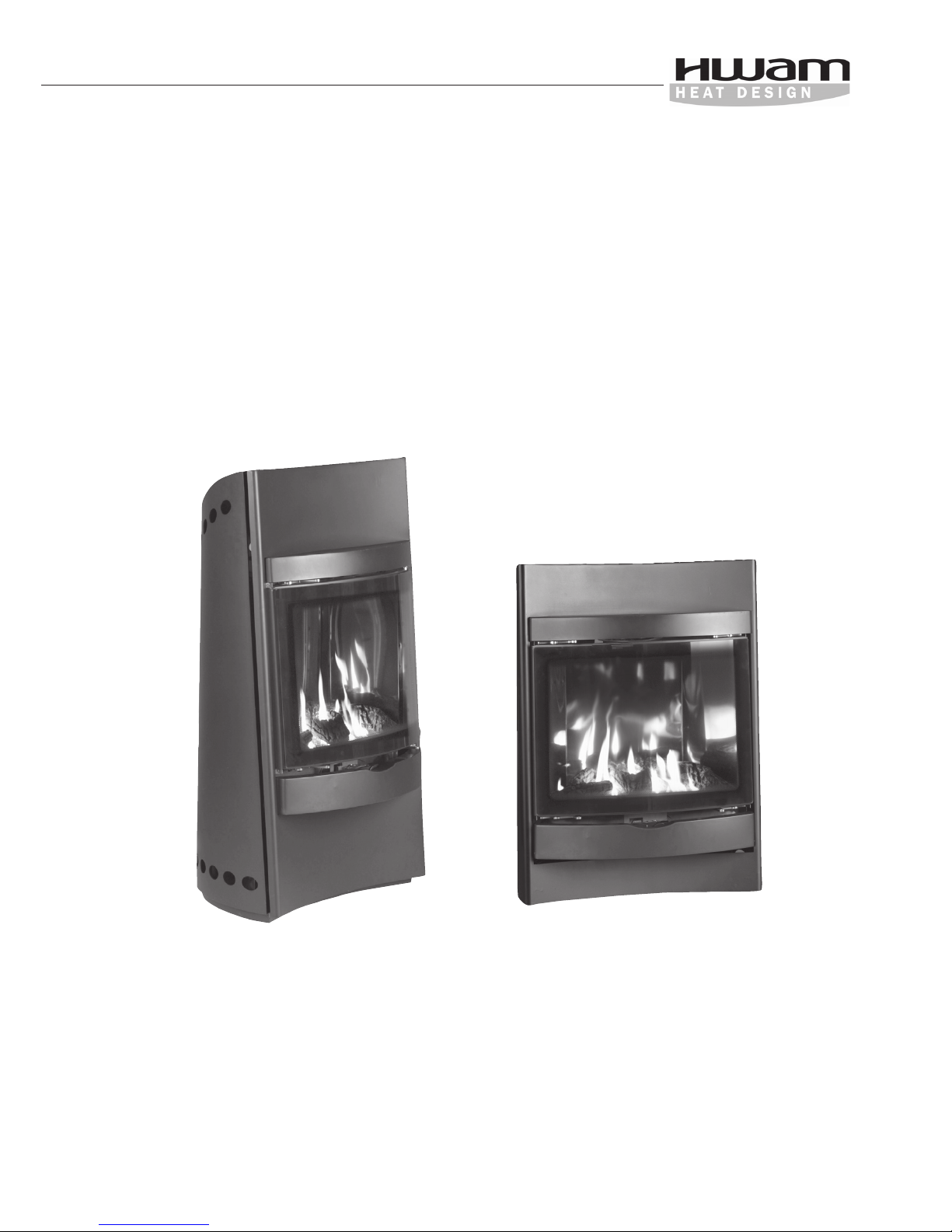

HWAM Carmen gas User manual

1
HWAM Figaro gas
HWAM Carmen gas
01.2005
Installations- og brugsvejledning • Installations- och bruksanvisning
Installation and user's manual • Installations- und Gebrauchsanweisung

2

3
Indholdsfortegnelse, dansk
Tegninger . . . . . . . . . . . . . . . . . . . . . . . . 4-8 Ventilation . . . . . . . . . . . . . . . . . . . . . . . 14
Betjeningsmuligheder. . . . . . . . . . . . . . . . . 9 Tilslutning af ovnen. . . . . . . . . . . . . . . . 14
Tekniske oplysninger . . . . . . . . . . . . . . . . . 9 Trykprøvning . . . . . . . . . . . . . . . . . . . . . 15
Overordnede overvejelse for køberen. . . . 10 Placering af kul og brændestykker . . . . 15
Oplysninger til montøren. . . . . . . . . . . . . . 11 Betjening af ovnen . . . . . . . . . . . . . . . . 16
Placering af ovnen . . . . . . . . . . . . . . . . . . 11 Fejlfinding . . . . . . . . . . . . . . . . . . . . . . . 18
Aftrækstilslutning . . . . . . . . . . . . . . . . . . . 12 Serviceanvisninger . . . . . . . . . . . . . . . . 18
Innehållsförteckning, svenska
Rtiningar . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 Ventilation . . . . . . . . . . . . . . . . . . . . . . . 24
Skötselalternativ . . . . . . . . . . . . . . . . . . . . 19 Anslutning av anordningen . . . . . . . . . . 24
Teknisk information. . . . . . . . . . . . . . . . . . 19 Trycktest . . . . . . . . . . . . . . . . . . . . . . . . 25
Allmäna egenskaper för köparens kännedom20 Arrangera uppställningen av kol och ved25
Information för installatörer. . . . . . . . . . . . 21 Betjäning av kaminen . . . . . . . . . . . . . . 26
Placering av anordningen. . . . . . . . . . . . . 21 Felsökning. . . . . . . . . . . . . . . . . . . . . . . 28
Anslutning till rökkanal . . . . . . . . . . . . . . . 22 Reparationsinstruktioner. . . . . . . . . . . . 28
Table of contents, English
Drawings. . . . . . . . . . . . . . . . . . . . . . . . . 4-8 Ventilation (G.B. Only). . . . . . . . . . . . . . 34
Control options . . . . . . . . . . . . . . . . . . . . . 29 Connecting the appliance . . . . . . . . . . . 34
Technical information . . . . . . . . . . . . . . . . 29 Pressure testing . . . . . . . . . . . . . . . . . . 35
General points for the purchaser . . . . . . . 30 Arranging the layout of the coals and logs 35
Information for installers . . . . . . . . . . . . . . 31 Operating the stove. . . . . . . . . . . . . . . . 36
Siting the appliance . . . . . . . . . . . . . . . . . 31 Trouble shooting . . . . . . . . . . . . . . . . . . 38
Flue connection . . . . . . . . . . . . . . . . . . . . 32 Servicing instructions . . . . . . . . . . . . . . 38
Inhaltsverzeichnis, deutsch
Zeichnungen. . . . . . . . . . . . . . . . . . . . . . 4-8 Ventilation . . . . . . . . . . . . . . . . . . . . . . . 44
Bedienoptionen. . . . . . . . . . . . . . . . . . . . . 39 Anschluss des Ofens . . . . . . . . . . . . . . 44
Technische Spezifikationen . . . . . . . . . . . 39 Druckprobe . . . . . . . . . . . . . . . . . . . . . . 45
Weitere Überlegungen des Käufers . . . . . 40 Platzierung von Kohle und Holzstücken 45
Informationen für den Monteur . . . . . . . . . 41 Bediening des Ofens. . . . . . . . . . . . . . . 46
Platzierung des Ofens . . . . . . . . . . . . . . . 41 Fehlerursache. . . . . . . . . . . . . . . . . . . . 48
Abzuganschluss . . . . . . . . . . . . . . . . . . . . 42 Wartungsanweisungen . . . . . . . . . . . . . 48

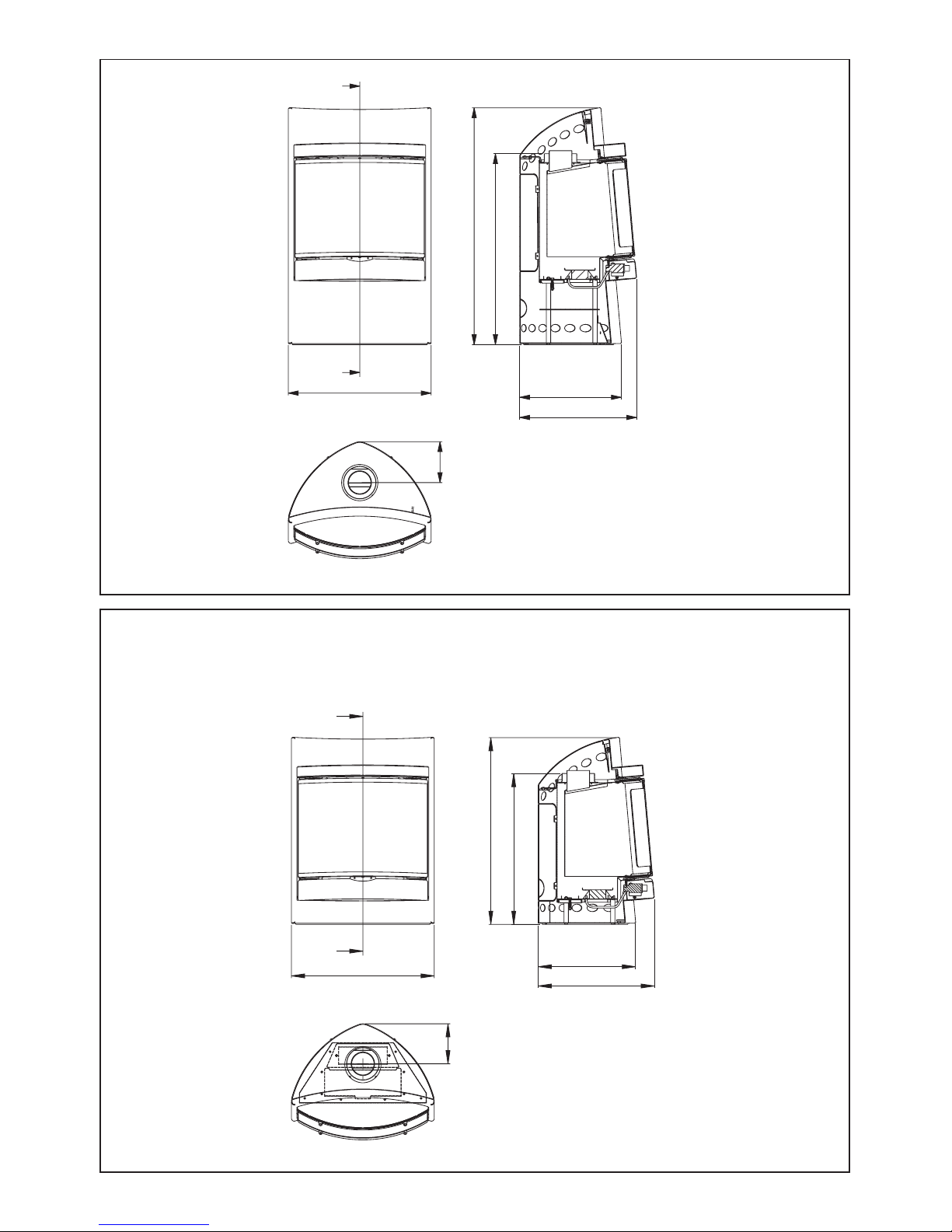

4
650
A
A
186
1077
869
462
532
A-A
650
A
A
182
850
686
442
528
A-A
Figaro gas
Carmen gas
A
B

5
150
CB35645
CB35845
CB35545
CB35145
CB35845
0.5 m
1 m
USKB
USB 90
USDHCE
USMP
US 100
5050
D1 D2
C
D
a
50
b

6
G
A
E
B,C
F F
JH,I
D
F
K
L
G
A
H,I
D
K
F
J
a
b
E
F

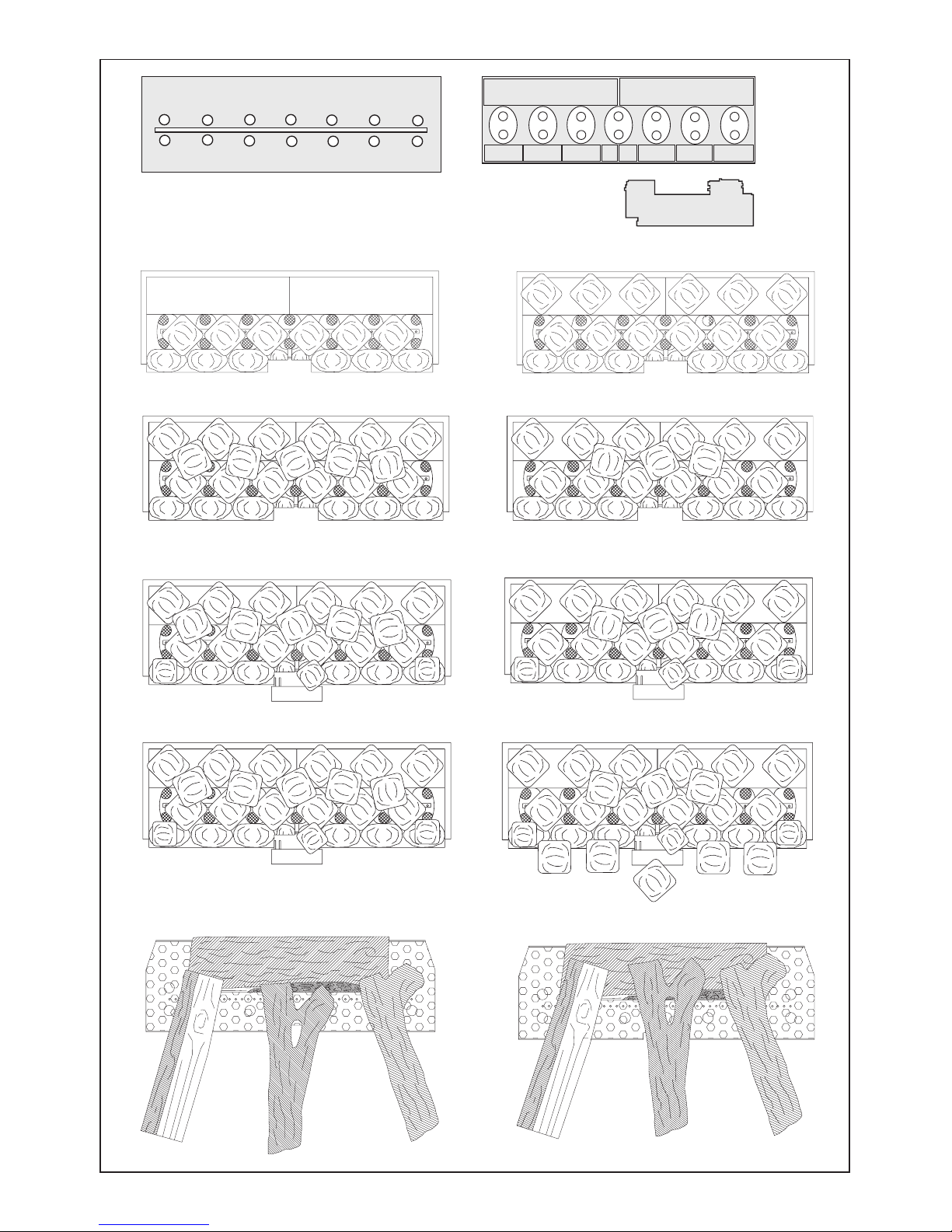

7
G
G1
G4 G5
G6 G7
G8 G9
G10 G11
G2 G3

8
H
H1 H2
H3 H4
H5

9
Betjeningsmuligheder
Manuel betjening: Variabel drejegaskontrol med indbygget piezo-tænding, vågeblus og flam-
meovervågning.
Fjernbetjening: Indbygget tænding v. vågeblus og flammeovervågning, batteridrevet, hånd-
holdt.
Tekniske oplysninger
Dansk
Carmen, balanceret aftræk
Carmen, naturligt træk
Naturgas LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Varmetilfør. (brutto) 7.7 kW 7.3 kW 7.7 kW 7.3 kW 6.3 kW 6.2 kW
Forsyningstryk 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Brændertryk 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gastilførsel 0.73 m3/t 0.80 m3/t 0.73 m3/t 0.80 m3/t 0.70 m3/t 0.23 m3/t
Dysemarkering 560 560 560 560 200
Brugsland DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Naturgas LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Varmetilfør (brutto) 8.3 kW 7.7 kW 8.3 kW 7.7 kW 7.0 kW 6.8 kW
Forsyninggstryk 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Brændertryk 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gastilførsel 0.80 m3/t 0.86 m3/t 0.80 m3/t 0.86 m3/t 0.78 m3/t 0.25 m3/t
Dyssemarkering 560 560 560 560 200
Brugsland DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB

10
Naturgas LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Varmetilfør. (brutto) 7.7 kW 7.3 kW 7.7 kW 7.3 kW 6.3 kW 6.2 kW
Forsyningstryk 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Brændertryk 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gastilførsel 0.73 m3/t 0.80 m3/t 0.73 m3/t 0.80 m3/t 0.70 m3/t 0.23 m3/t
Dysemarkering 560 560 560 560 200
Brugsland DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Figaro, balanceret aftræk
Naturgas LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Varmetilfør (brutto) 8.3 kW 7.7 kW 8.3 kW 7.7 kW 7.0 kW 6.8 kW
Forsyninggstryk 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Brændertryk 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gastilførsel 0.80 m3/t 0.86 m3/t 0.80 m3/t 0.86 m3/t 0.78 m3/t 0.25 m3/t
Dyssemarkering 560 560 560 560 200
Brugsland DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Figaro, naturligt træk
Overordnede overvejelser for køberen
Ovnene Carmen og Figaro med enten balanceret aftræk eller naturligt træk er hver for sig desig-
net til at give dit hjem al den traditionelle charme og karakter, man forbinder med brændeovne,
samtidig med, at de er særdeles effektive varmekilder. Carmen og Figaro ligner og har samme
charme som en ‘rigtig brænde- eller kulovn’, men giver samtidig komforten ved at anvende ren
gas til forbrændingen.
Ovnens konstruktion gør det muligt at benytte enten natur- eller LPG-propangas, men hver ovn
kan dog kun benytte den type gas, som blev angivet ved købet. Det er vigtigt at bemærke, at når
der er valgt gastype for en ovn, kan ovnen ikke benytte nogen anden type. Hvilken type gas, du
kan bruge i din ovn, er anført på typeskiltet (se "Oplysninger til montøren").
Når Carmen eller Figaro benyttes som “Gasovn med balanceret aftræk”, betyder det, at ovnen
anvender et lukket forbrændingssystem, hvor lufttilførslen og røggasaftrækket sker gennem to
adskilte, koncentriske kanaler inden for samme lukkede luftcirkulationssystem. Når en gasovn
benytter balanceret aftræk, kan forbrændingsluften sendes direkte ud i atmosfæren gennem en
egnet ydervæg.

11
Oplysninger til montøren
Carmen og Figaro med enten balanceret aftræk eller naturligt træk er gasovne, der er konstrueret
til at brænde med enten naturgas eller LPG-gas (propangas). Man kan ikke bruge en brænder-
enhed, der er beregnet til én type gas, sammen med en anden type gas.
Ovnen er en stråle- og konvektionsovn med kul-/brændeeffekt og balanceret aftræk eller naturligt
træk. Ovnen kan anbringes direkte i en pejseåbning med de mål, som er anført i installationsan-
visningerne, forudsat den er placeret i en egnet ydervæg.
Vigtige bemærkninger
a) Disse anvisninger er udarbejdet i overensstemmelse med EN 613 1995.
Kontrollér, at ovnen svarer til den type gas, som skal anvendes. Dette kan bekræftes på mær-
katen, som findes foran på ovnen.
b) I henhold til gældende lov skal ethvert gasapparat, der anvender natur- eller LPG-gas, instal-
leres af en autoriseret gasinstallatør eller VVS-firma i overensstemmelse med disse anvisninger
og de krav, der er fastlagt i gældende nationale og lokale standarder og EN 613 1995.
c) I Irland skal gasapparatet installeres i overensstemmelse med den gældende Irske Standard-
813 og af en autoriseret gasinstallatør eller VVS-firma.
OVNEN SKAL INSTALLERES I OVERENSSTEMMELSE MED ALLE NATIONALE OG LOKALE
REGULATIVER.
Alle overflader bortset fra betjeningsknappen bliver varme.
ADVARSEL VEDR. BRANDVÆRN
RUDEN OG RAMMEN PÅ DETTE APPARAT TJENER SOM BRANDVÆRN.
INGEN DEL AF RUDEN ELLER RAMMEN MÅ FJERNES PERMANENT.DENYDER IKKE FULD
BESKYTTELSE AF SMÅBØRN ELLER FYSISK SVÆKKEDE PERSONER
Placering af ovnen
Ovnen skal anbringes op ad en ydervæg (hvis den anvender balanceret aftræk).
Ovnens gasforsyning skal tilsluttes bagest til højre på ovnen. Tilslutning sker vha. et halvfast rør
med en diameter på 8 mm eller 12 mm og en længde på max. 1 meter.
Ovnen kan opstilles ethvert sted, som er egnet til placering af ovne og brændere til fast brænd-
stof.
Pladskrav
Hvis ovnen skal anbringes i en åbning, skal der mindst være de på tegning C anførte afstande
til ubrændbare materialer.

12
Ovnen skal placeres mindst 150 mm fra evt. brændbare materialer.

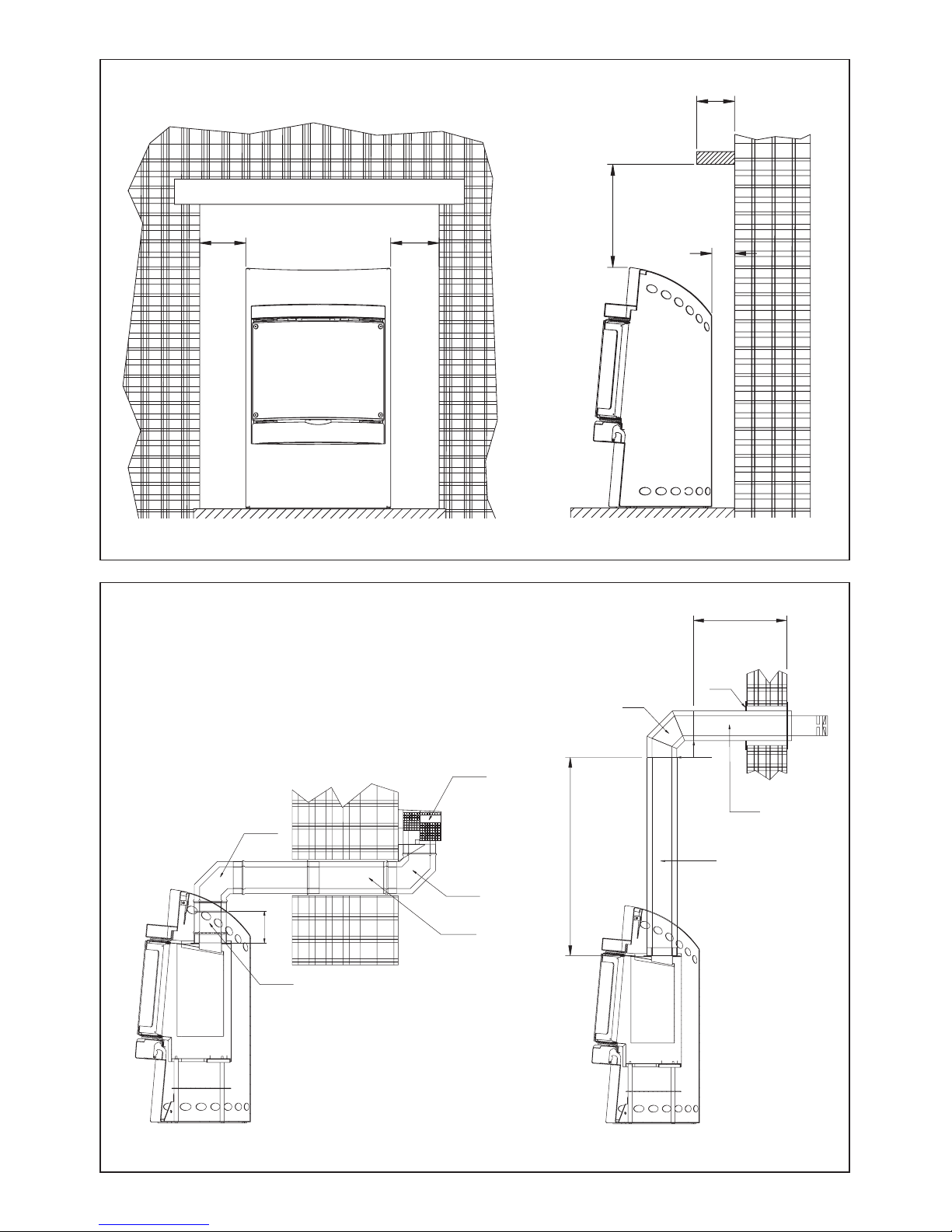

Der kan anbringes en brændbar hylde over ovnen, forudsat der ved en hylde med en dybde
på 150 mm eller derunder er en afstand på mindst 150 mm mellem hylden og ovnens øverste
flade. Hylden kan have større dybde (tegning C, mål a), men afstanden mellem hylde og ovn
skal forøges tilsvarende (tegning C, mål b), således at f.eks. en hylde med en dybde på 200 mm
skal anbringes 200 mm fra ovnen.
Underlag
Ovnen skal altid opstilles på et ikke brændbart underlag. Hvis den opstilles på et trægulv eller
lignende, skal gulvet dækkes med et ikke brændbart materiale.
Aftrækstilslutning
Tilslutning af balanceret aftræk
Carmen gas og Figaro gas med balanceret aftræk er godkendt til at sende forbrændingsluften
ud i atmosfæren gennem en tilstødende ydervæg.
Carmen gas og Figaro gas er godkendt til følgende to kombinationer af aftrækskomponenter:
Docherty New Vent LTD: Metaloterm Ontop:
Bagaftrækskomponenter: Topaftrækskomponenter:
1 stk. tilslutningsrør Artikel nr. CB35145 1 stk 1 m. rør US 100
2 stk. 90° bøjning Artikel nr. CB35845 1 stk. knærør 87° USB 90
1 stk. teleskoprør Artikel nr. CB35645 1 stk. vægroset USMP
1 stk. røghætte Artikel nr. CB35545 2 stk. spændebånd USKB
1 stk. horisontal terminal USDHCE
De ovennævnte aftrækskomponenter skal samles som vist på tegning D1 og D2.
Gør følgende for at samle aftrækssektionerne: Den snævre del af aftrækket skal altid vende udad
(eller ved et topaftræk) lodret.
I ovne, der anvender teleskopaftrækket, skal samlingerne i aftræksrøret forsegles, før aftrækket
monteres i væggen. Det anbefales, at denne forsegling udføres med en højtemperaturbestandig
tape som f.eks. aluminiumstape.
Forsegling af aftrækssamlingerne
Aftrækssamlingerne skal forsegles, så de er vand- og vindtætte, for at forhindre at der trænger
fugt ind i aftrækssystemet. Det anbefales, at aftrækssamlingerne forsegles med en højtempera-
turbestandig tape som f.eks. aluminiumstape.

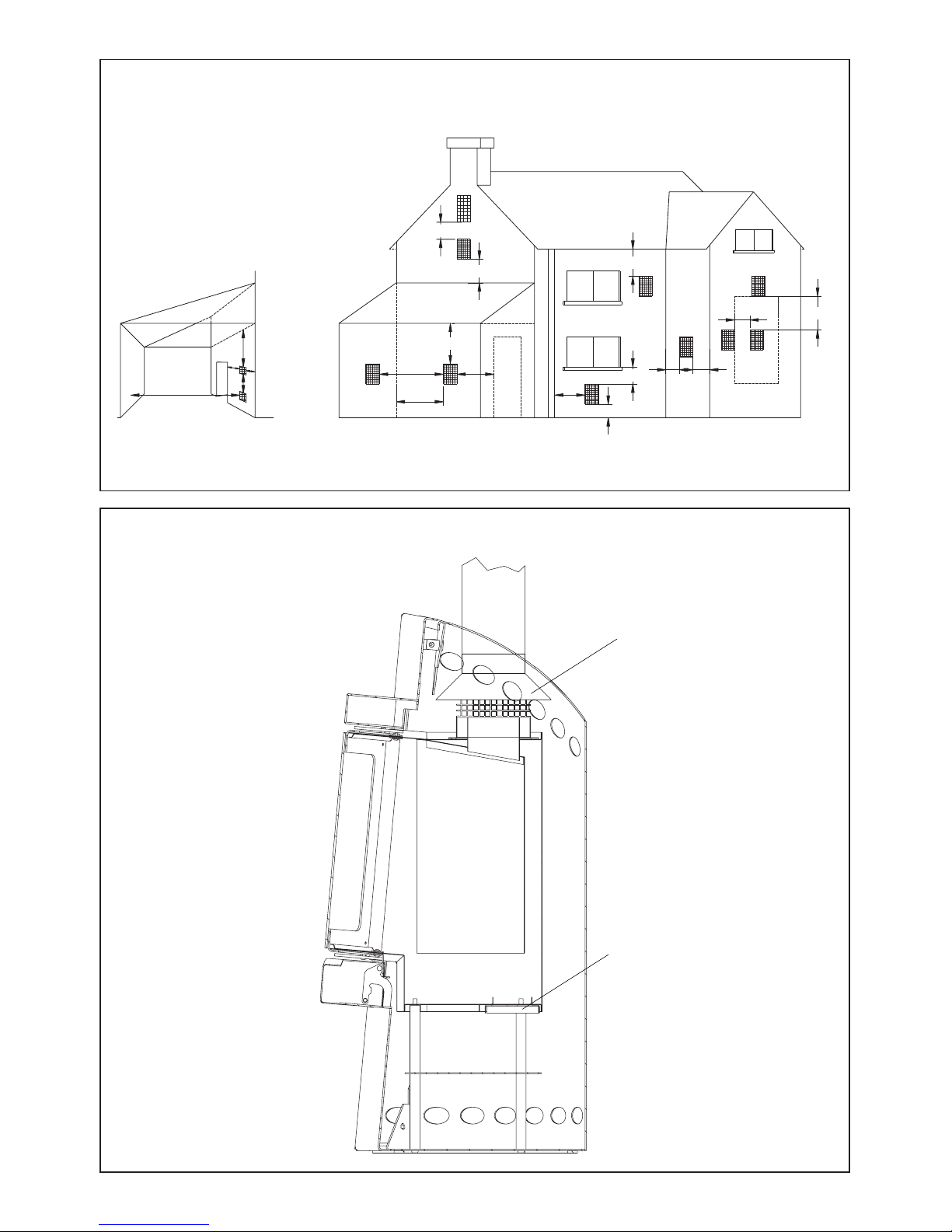

Aftræksudmunding
Aftræksudmundingen skal placeres i overensstemmelse med EN 613 1995 og gældende natio-
nale og lokale standarder ved ovne med balanceret aftræk eller naturligt træk. Denne standard
er sammenfattet herunder (tegning E).

13
Mål Aftræksudmundingens placering Minimum
afstand
(mm)
A Direkte under et vindue, der kan åbnes, eller en anden åbning,
f.eks. ventilationssten 300
B Under tagrender, kloakrør eller afløbsrør 300
C Under tagudhæng 300
D Under altaner eller carporttage 600
E Fra lodrette kloak- og afløbsrør 75
F Fra indvendige eller udvendige hjørner 600
G Over jord, tag eller altan 300
H Fra en overflade, der vender mod røgafgangen 600
I Fra en aftræksudmunding med aftræk mod en anden
aftræksudmunding 600
J Fra en åbning i en carport (f.eks. dør eller vindue) til beboelse 1200
K Lodret fra en aftræksudmunding på samme væg 1500
L Vandret fra en aftræksudmunding på samme væg 300
Beboelse med trævægge
Montering af aftrækket i ejendomme med trævægge skal ske i henhold til EN 613 1995 og gæl-
dende nationale og lokale standarder.
Kontrol efter monteringen
Før ovnen tilsluttes permanent til gasforsyningen, skal montøren visuelt kontrollere ovnen og
aftræksvejen for at sikre, at:
a) Forseglingen mellem forbrændingskammeret og lokalet er intakt og i god stand.
b) Aftrækket er forseglet korrekt med forseglingstape som anbefalet.
c) Der ikke er snavs eller lign. i aftrækssystemet.
d) Samlingen mellem aftræksudmundingen og væggen er vejrbestandig.
e) Alle rør er renset.
Tilslutning af standardaftræk
Aftrækket, som ovnen skal tilsluttes, skal overholde EN 613 1995 og gældende nationale og
lokale standarder. Før ovnen installeres, skal aftrækssystemet eller skorstenen inspiceres og
godkendes mht. egnethed.
Ovnen er egnet til montering med enten fleksibelt eller færdigt aftrækssystem og kan også
anvendes ved forstøbte aftræk, forstøbte skorstensblokke, forstøbte aftræksblokke og aftræk i
rygningssten.
Aftrækkets effektive minimumshøjde skal være tre meter målt fra ildstedet til aftræksudmundingen.
Hvis der er ikke-lodrette afsnit i aftrækket, skal højden forøges i overensstemmelse med EN 613
1995 og gældende nationale og lokale standarder. Før monteringen skal montøren sikre sig, at
aftrækket ikke er blokeret eller spærret; det anbefales at feje og efterfølgende røgteste aftrækket.
Sørg for at eventuelle spjæld er sat fast i permanent åben stilling.
Ved standardaftræk skal faldstrømsaflederen monteres oven på brændkammeret, som vist på
tegning F(a), hvorefter standardaftrækssystemet kan tilsluttes herfra.
Venligst følg denne procedure for at lavet et lukket system om tilstandardaftræk:

14
Ventilation
Der er ingen yderligere krav om ventilation i lokalet ved anvendelse af Figaro og Carmen med
balanceret træk.
Ved Figaro og Carmen med naturligt træk skal EN 613 1995 og gældende nationale og lokale
standarder overholdes.
Tilslutning af ovnen
Tilslutning af gastilførsel
Sørg for, at gasforsyningsrørene kan levere den fornødne gasmængde i overensstemmelse med
de gældende nationale og lokale standarder.
Foretag ikke tilslutning til ovnen, før rørene er renset for evt. støv eller snavs. Undlades dette,
kan der være blokeringer af systemet, der kan ophæve garantien.
Den endelige tilslutning skal foretages med 8 mm eller 12 mm halvfast rør på højst 1 meter i
længden. Der medfølger en møtrik og lukkeanordning for at lette installationen.
Gasforsyningen til ovnen skal afsluttes med en almindeligt anerkendt type sikkerheds-/stop-
hane.
Ved gastilslutning fra højre side kræves et lige rørstykke. Ved gastilslutning fra venstre side
kræves et rør med en “U”-bøjning.
Ved gastilslutning fra bagsiden kræves et rør med en 90°-bøjning.
Der skal udføres en test af gassikkerheden, før ovnen benyttes.
Tilslutning af evt. fjernbetjening.
Strømforsyningen/modtageren arbejder med 6 Volt (4 stk. 1,5V AA-batterier) jævnstrøm. Denne
enhed skal tilsluttes til brug ved fjernbetjening.
1. Tag fronten af ovnen. Dette gøres ved et let ryk i selve kappen ud mod dig selv.
2. Påmonter faldstrømsaflederen, som De finder i en kasse i brændkammeret.
3. Tilslutningskablerne fra faldstrømsaflederen skal tilsluttes kablerne fra brænderen.
4. Sørg for at føleren (TTB) og ledningerne fra faldstrømsaflederen altid vender bagud,
hvorefter ledningerne føres ned mellem bagsiden af brændkammeret og indersiden af
ovnens bagside.
5. Ledningerne føres nu ned til brænderen, hvorefter de monteres på de to ledninger fra
ventilen. Det er underordnet hvordan ledningerne samles.
6. Trykudligningsdøren (F(b)) i bunden af brændkammeret skal afmonteres ved at fjerne de
to møtrikker under brændkammeret.
7. Ovnens front sættes på igen.
Vigtigt
· Faldstrømsaflederen til brug ved standardaftrækstilslutning indbefatter også røggaslækage-
overvågningen.
· Lækageovervågningen må ikke sættes ud af drift.
· Kun originale dele fra fabrikanten må benyttes ved udskiftning af lækageovervågningen.

15
Trykprøvning
Gastrykket til ovnen skal måles ved TAP-prøveniplen.
Brændertrykket er anført i skemaerne på side 9 og 10 og afhænger af brændertype, gastype
og kategori.
Placering af kul og brændestykker
Vigtig bemærkning om keramiske elementer
• Kun de keramiske kul- og brændestykker, som leveres sammen med ovnen, må benyttes.
Kul- og brændestykkerne må kun anbringes, som vist på tegning G. Nye kul, brændestykker
og keramik fås hos forhandleren, men skal monteres af en autoriseret gasinstallatør eller VVS-
firma.
• Pas på ikke at blokere vågeblusset med keramiske elementer.
• Hwam Heat Design påtager sig ikke noget ansvar for eventuelle skader opstået ved
håndtering af keramikelementer.
Kulplacering - Carmen og Figaro med balanceret aftræk eller naturligt træk
Anvisninger vedrørende placeringen af det færdige keramiske gitter og de løse kul i Carmen og
Figaro med balanceret aftræk eller naturligt træk, udstyret med CPD-brænder.
Dele: 1 fast gitter, venstre; 1 fast keramisk gitter, højre; 1 keramisk måtte; 22 store keramiske
kul; 3 små keramiske kul.
Det er vigtigt at anvende den rette type gitter for at sikre, at ovnen fungerer korrekt. Før kullene
lægges ud, kontrolleres, at den korrekte gittertype benyttes.
· Naturgasgitter - 55 mm dybt
· LPG-gitter - 35 mm dybt
Trin 1: Læg den keramiske måtte oven på den øverste del af brænderlegemet, og læg derefter det
keramiske gitters to dele på den øverste del af den keramiske måtte, helt fremme, således
at de to huller i brænderen passer til hullet i gitteret, som vist på tegning G1.
Trin 2: Læg seks store kul midt på gitteret, som vist på tegning G2.
Trin 3: Læg seks store kul bag på gitteret, som vist på tegning G3.
Trin 4: Ved ovne til naturgas placeres 5 små kul oven på de to rækker store kul som vist på
tegning G4. Ved ovne til LPG bruges kun 3 små kul, som vist på tegning G5.
Trin 5: Læg 3 små kul foran på gitteret, som vist på tegning G6 (naturgas) og G7 (naturgas).
Trin 6: Læg 5 store kul foran på gitteret, som vist på tegning G8 (naturgas) og G9 (LPG).

16
Placering af brændestykker - Carmen og Figaro
med balanceret aftræk eller naturligt træk
Anvisninger vedr. placeringen af det færdige keramiske gitter og de keramiske brændestykker.
Dele: Pose med gløder, keramisk måtte, 1 stort brændestykke og 3 små brændestykker.
Trin 1: Læg den keramiske måtte oven på brænderen, og spred derefter gløderne ud over
måtten.
Placering af brændestykker i ovne til naturgas
Placer brændestykkerne som vist på tegning G10, hvor det store brændestykke ligger bagest,
det “Y”-formede brændestykke ligger forrest i midterposition, og de sidste to brændestykker
ligger i hver sin ende.
Placering af brændestykker i ovne til propangas
Placer brændestykkerne som vist på tegning G11, hvor det store brændestykke ligger bagest,
det “Y”-formede brændestykke ligger forrest i midterposition, og de sidste to brændestykker
ligger i hver sin ende. De tre brændestykker foran skal anbringes fremadvendt, således at den
ene ende netop hviler på det bageste brændestykke.
Betjening af ovnen
DET ER MEGET VIGTIGT AT LÆSE DISSE ANVISNINGER GRUNDIGT, FØR OVNEN TÆNDES.
FORKLAR VENLIGST FREMGANGSMÅDE VED TÆNDING OG SLUKNING FOR KUNDEN.
Manuel betjening af ovnen
Carmen og Figaro gasovnene med balanceret aftræk eller naturligt træk er udstyret med et tra-
ditionelt, permanent vågeblus. Vågeblusset er placeret midtfor på den forreste del af kulgitteret.
Der er installeret en røggaslækageovervågning i ovnmodellen med naturligt træk, som lukker
for gasforsyningen i tilfælde af røggasudslip. Hvis dette system aktiveres, så ovnen slukkes, må
man vente 3 minutter, før der gøres et nyt forsøg på at tænde ovnen, idet kontrolhanen først
skal sættes tilbage i lukket stilling. Hvis vågeblusset ikke tændes, vent da yderligere 3 minutter
eller så længe, at kontakten nulstilles. Hvis ovnen fortsat ikke tænder, skal den efterses af en
autoriseret gasinstallatør eller VVS-firma.
Vigtigt
Ovnen skal altid tændes med kontrolknappen stillet på HØJ (drejet helt over i retning mod uret),
og umiddelbart efter tænding skal ovnen stå på denne maksimalindstilling i fem minutter for at
opvarme røggassen.
Ovnens betjeningskontrol findes bag lågen, som er placeret under ovnens front. Åbn lågen ved
at svinge den ned ovenfra, for at få adgang til betjeningskontrol.
Der er to kontrolmuligheder for Carmen- og Figaro-ovnene. De er begge monteret med samme
drejehane, som kan udbygges med en fjernbetjeningsenhed, der giver mulighed for fjernbetjening
af indstillingerne HØJ og LAV.
I alle Carmen- og Figaro-ovne er der indbygget en termostat, som aktiveres af rumtemperaturen.
Knappen til højre kan justeres til at indstille den ønskede rumtemperatur.

17
Drejekontrolknap (manuel kontrol)
a) Sådan tændes vågeblusset (Tegning H1 + H2)
1. Drej den venstre knap lidt med uret i retning af tændingspositionen, indtil den stopper. Tryk
knappen ind og hold den inde i fem sekunder (der tilføres kun gas til vågeblusset).
2. Drej knappen længere med uret, mens den fortsat holdes inde, for at aktivere piezotændingen.
Trin 1 og 2 kan straks gentages, hvis vågeblusset ikke tændes.
3. Hold knappen inde i yderligere 10 sekunder, efter at vågeblusset er tændt.
4. Når knappen slippes, vil vågeblusset forblive tændt - ellers gå tilbage til trin 1.
b) Sådan indstilles ovnen til høj effekt (tegning H3)
1. Tænd vågeblusset, som vist på tegning H1.
2. Drej den venstre knap mod uret, hen til indstillingen, der er markeret med en stor flamme.
3. Drej den højre knap mod uret til den højeste indstilling (stor flamme).
4. Ovnen brænder nu med den højeste effekt.
c) Sådan indstilles ovnen til lav effekt (Tegning H4)
1. Tænd vågeblusset og lad ovnen brænde i “HØJ” indstilling i mindst 10 minutter, som vist på
tegning H3.
2. Drej den højre knap med uret fra den højeste til den laveste indstilling (markeret med en udfyldt
cirkel).
3. Ovnen brænder nu med den laveste effekt.
d) Sådan slukkes ovnen, så kun vågeblusset er tændt (Tegning H5)
1. Drej den venstre knap fra den aktuelle indstilling med uret til stilling “VÅGEBLUS” (markeret
med en lille flamme).
e) Sådan slukkes ovnen helt
1. Drej knappen fra den aktuelle stilling til stilling “VÅGEBLUS”, som på tegning H5.
2. Tryk nu knappen lidt ind og drej den med uret til stilling “SLUKKET” (markeret med en udfyldt
cirkel).
Drejekontrolknap (fjernbetjening)
Den fjernbetjente hane betjenes på samme måde som den manuelle hane. Men herudover er
det muligt at regulere minimum- og maksimumindstillingerne med fjernbetjeningen. Når den
nederste knap på fjernbetjeningen trykkes ind, reduceres gastilførslen til brænderen. Tryk på
begge knapper for at forøge gastilførslen. Det er også muligt at lukke hovedbrænderen helt,
således at kun vågeblusset er tændt.
f) Sådan slukkes ovnen helt
1. Drej knappen fra den aktuelle stilling til stilling “VÅGEBLUS” som på tegning H5.
2. Tryk nu knappen helt ind og drej den med uret til stilling “SLUKKET” (markeret med en udfyldt
cirkel).

18
Fejlfinding
Vågeblusset tænder ikke eller slukkes igen?
• Sørg for, at der er åbnet for gassen ved ovnen og ved gasmåleren/-flasken.
• Hold knappen, der tilfører gas til vågeblusset, inde i mindst tyve sekunder, når vågeblusset er
tændt, for at sikre, at sikkerhedstermoelementventilen fungerer.
• Kontroller, at vågeblussets dyse ikke er spærret eller blokeret og er fri for støv og snavs.
• Kontroller, at termoelementet ikke er blevet beskadiget under transporten. Dette er en meget
sart elektromagnetisk komponent.
• Hvis du bruger propangas, kan problemet skyldes, at gasflasken er tom.
Vågeblusset brænder ikke eller fungerer ikke korrekt?
• Kontroller, at vågeblussets størrelse passer til den anvendte gastype. Flammen skal være
fokuseret på termoelementets føler.
Vågeblusset vil være indstillet korrekt fra fabrikken.
Hovedbrænderen ser ikke ud til at brænde korrekt?
• Kontroller, at der er tilstrækkeligt tryk på gastilførslen til ovnen. Trykket kan kontrolleres ved
at skrue trykprøveniplen af og måle trykket med en egnet trykmåler (manometer). Sørg for,
at der tilføres tilstrækkeligt med gas. Når ilden brænder med maksimal styrke, slukkes alle
andre gasapparater i huset, hvorefter det ud fra gasmåleren kan beregnes, hvor megen gas
ovnen forbrænder.
• Sørg for, at brænderen brænder korrekt.Flammen skal være nogenlunde ligeligt fordelt henover
brænderens top, før der lægges kul ovenpå.
Serviceanvisninger
Disse anvisninger er beregnet til brug sammen med de normale serviceforanstaltninger,
som en montør normalt vil benytte.
1. Åbn lågen.
2. Fjern forsigtigt kullene/brændestykkerne og erstat eventuelle beskadigede kul/brændestykker
med nye.
3. Fjern eventuelle aflejringer fra brænderen. Dette kan gøres med en blød børste.
4. Efterse brænderen og udskift den keramiske måtte, hvis det er nødvendigt.
5. Læg kullene/brændestykkerne på igen som anført under “Placering af kul og brændestyk-
ker.
6. Luk lågen igen.
Vigtigt
Denne ovn må ikke anvendes, hvis døren ikke er monteret sikkert, eller hvis ruden er i stykker
eller beskadiget.
Brænderen vil normalt ikke kræve service.Men hvis service alligevel viser sig at være nødvendig,
skal trykindstillingen på dysen ved brænderens gastilførsel kontrolleres af en autoriseret gasin-
stallatør eller VVS-firma. Det korrekte tryk, som kræves, er anført på typeskiltet.

19
Skötselalternativ
Manuell kontroll: Variabel roterande gaskontroll med integrerad piezo- tändning, permanent
anordning för tändlågan och säkerhetsanordning för ej tändbar låga
Fjärrkontroll: Integrerad tändning, permanent tändlåga och säkerhetsanordning för ej tändbar
låga, batteridriven och handhållen.
Teknisk information
Balanserad Rökkanal Carmen
Naturlig Fläkt Carmen
Svensk
Naturlig LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Värmeinmatn. (brutto) 7.7 kW 7.3 kW 7.7 kW 7.3 kW 6.3 kW 6.2 kW
Matarspänning 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Bränntryck 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gasvärde 0.73 m3/t 0.80 m3/t 0.73 m3/t 0.80 m3/t 0.70 m3/t 0.23 m3/t
Injektormärkning 560 560 560 560 200
Landanvändning DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Naturlig LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Värmeinmatn. (brutto) 8.3 kW 7.7 kW 8.3 kW 7.7 kW 7.0 kW 6.8 kW
Matarspänning 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Bränntryck 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gasvärde 0.80 m3/t 0.86 m3/t 0.80 m3/t 0.86 m3/t 0.78 m3/t 0.25 m3/t
Injektormärkning 560 560 560 560 200
Landanvändning DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB

20
Naturlig LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Värmeinmatn. (brutto) 7.7 kW 7.3 kW 7.7 kW 7.3 kW 6.3 kW 6.2 kW
Matarspänning 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Bränntryck 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gasvärde 0.73 m3/t 0.80 m3/t 0.73 m3/t 0.80 m3/t 0.70 m3/t 0.23 m3/t
Injektormärkning 560 560 560 560 200
Landanvändning DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Naturlig LPG
Gas I2H I2L I2E/12E+ I2ELL LPG I3P
G20 G25 G20 G25 G25 G31
Värmeinmatn. (brutto) 8.3 kW 7.7 kW 8.3 kW 7.7 kW 7.0 kW 6.8 kW
Matarspänning 20 mbar 25 mbar 20 mbar 25 mbar 20 mbar 37 mbar
Bränntryck 17.9 mbar 22.1 mbar 17.9 mbar 22.1 mbar 17.9 mbar 36.6 mbar
Gasvärde 0.80 m3/t 0.86 m3/t 0.80 m3/t 0.86 m3/t 0.78 m3/t 0.25 m3/t
Injektormärkning 560 560 560 560 200
Landanvändning DK, AT, FI, NL BE & FR DE BE, FR,
IT, IE, PT, IE, IT, PT
ES, SE & GB ES & GB
Balanserad Rökkanal Figaro
Naturlig Fläkt Figaro
Allmäna egenskaper för köparens kännedom
Rökkanalen eller den Naturliga Fläktkaminen Carmen och Figaro har designats individuellt för
att tillföra traditionell charm och karaktär till ditt hem. Ger en högeffektiv värmekälla. Carmen och
Figaro har utseendet och charmen av en “äkta ved -eller kolkamin” kombinerade med fördelaktig
renbrännande gas.
Kaminen har designats till att köra både natur- eller LPG gas, men varje individuell anordning
kan endast klara att köra den gastyp som specificerades vid köpet. Det är viktigt att bemärka
att så snart en kamin har specificerats med en gastyp, kan den inte köra någon annan typ. Den
gastyp som din kamin klarar att bränna står på datainformationspanelen (se "Information för
installatörer).
När Carmen och Figaro används som “Gaskamin med Balanserad Rökkanal”, innebär det
ett gastätt förbränningssystem där inloppsluften och avgaserna kommer in och ut genom två
separata koncentriska genomströmningsöppningar inom samma gastäta ventilationssystem.
Det Balanserade rökkanalssystemet gör det möjligt för gasanordningen att ventileras direkt ut i
atmosfären genom en passande yttervägg
