USB/SD-МЕДИАПЛЕЕРСО ВСТРОЕННЫМ3” ЖК-ДИСПЛЕЕМUSB/SD MEDIA PLAYER WITH BUILT-IN3” TFT-DISPLAYРуководство по эксплуатации Instruction manualH-CCR8191M

Contents2Dear customer!Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future.121212121314141414151515151515151516Table of contents Before you start Utilization of the product Important safeguardsInstallation/ConnectionInstallationGeneral notesDIN front-mountDismantling the unitTrim frame installationConnectionConnection diagramUsing the ISO ConnectorParking wire connectionOperationControl elementsFront panelInner panelGeneral operationsTurning the unit on/offReset the unitTFT display on/offMode selectionVolume controlMute functionAudio parameter settingClockAux inputSystem setupRadio operationsBand selectAuto/Manual tuning Automatic store/preset scanProgramming tuner stationsMono/Stereo control2333444455666788881010101010101010111111121212121212Local radio station searchUSB/SD/MMC operationsConnecting USB/Memory cardPlaybackTrack selectFast forward/rewindPause/StopAspect ratioRepeat playbackGotoOSD (On-Screen Display)Selecting audio languageSelecting subtitle languageGeneral informationTroubleshooting guideCleaning the unit body AccessoriesSpecification

Before you start3If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.Please contact your local authorities for the correct method of disposal. By doing so, you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.Utilization of the productImportant safeguards• Read carefully through this manual to familiarize yourself with this high-quality sound system.• The beginning of operation is the moment of the unit installation. Before use the device in winter it is recommended to heat up the passenger compartment during 20 seconds or to the operation temperature.• Use the unit with the temperature that goes beyond the operation temperature greatly decreases the operation resource of the screen and other components of device and can result an outage.• Disconnect the vehicle’s negative battery terminal while mounting and connecting the unit.• When replacing the fuse, be sure to use one with an identical amperage rating. Using a fuse with a higher amperage rating may cause serious damage to the unit.• Make sure that pins or other foreign objects do not get inside the unit; they may cause malfunctions, or create safety hazards such as electrical shock.• Do not use the unit in places where it can be exposed to water, moisture and dust.• Do not open covers and do not repair yourself. Consult the dealer or an experienced technician for help.• Make sure you disconnect the power supply and aerial if you will not be using the system for a long period or during a thunderstorm.• Make sure you disconnect the power supply if the system appears to be working incorrectly, is making an unusual sound, has a strange smell, has smoke emitting from it or liquids have got inside it. Have a qualified technician check the system.• The unit is designed for negative terminal of the battery, which is connected to the vehicle metal. Please confirm it before installation.• Do not allow the speaker wires to be shorted together when the unit is switched on. Otherwise it may overload or burn out the power amplifier.

Installation/Connection4InstallationGeneral notes• Choose the mounting location where the unit will not interfere with the normal function of the driver.• Before finally installing the unit, connect the wiring and make sure that the unit works properly.• Consult with your dealer if installation requires drilling of holes or other modifications of the vehicle.• Install the unit where it does not get in the driver’s way and cannot injure the passenger if there is a sudden stop, like an emergency stop.• If installation angle exceeds 30° from horizontal, the unit may not perform properly.• Avoid installing the unit where it would be subject to high temperature, such as from direct sunlight, or from hot air, from the heater, or where it would be subject to dust, dirt or excessive vibration.1.DIN front-mount1. Car dashboard2. Sleeve21182531. Install the sleeve into the dashboard; ensure it is installed with the correct side and there are no obstacles (wires, dashboard elements, etc) for the unit installation.2. After installing the sleeve into the dashboard, bend tabs fitting to the size of the dashboard to fix the sleeve in place.3. Make the necessary wire connections. Ensure the connections are correct.4. Install the unit into the sleeve until the side locks are fixed.

Installation/Connection5Dismantling the unita – Trim frameb – Frame uninstall directionc – Release key insertionвба1. Switch off the unit and detach the front panel.2. Insert your fingers into the groove in the front side of the trim frame (apply some effort to detach the frame). Pull the frame to detach it.3. Insert the supplied release keys into the both sides of the unit body to click, as shown in the picture. To extract the unit from the dashboard, pull the release keys or the unit body to pull it out. Before detaching the unit, ensure it is not fixed with the metal strap.Trim frame installationTo install the trim frame, press it to the unit body and push it to fix it in place. This should be done before installing the front panel; otherwise you are not able to install the trim frame. When the trim frame being installed, the side with the groove should face down and fixed first.

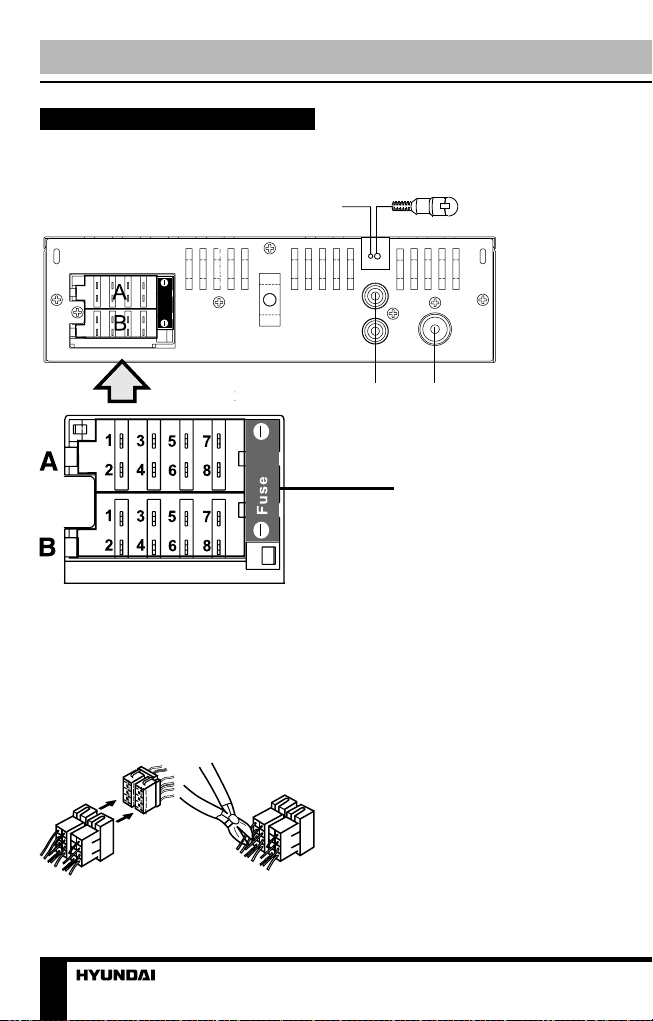

Installation/Connection6ConnectionConnection diagramRCA OUT
Left=White
Right=Red
Antenna
Socket
Fuse blade 5A
ISO connector
5A
Parking (green) Video output(yellow)
Using the ISO Connector1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit.Cut the connector, connect the colored leads of the power cord to the car battery as shown in the color code table below for speaker and power cable connections.

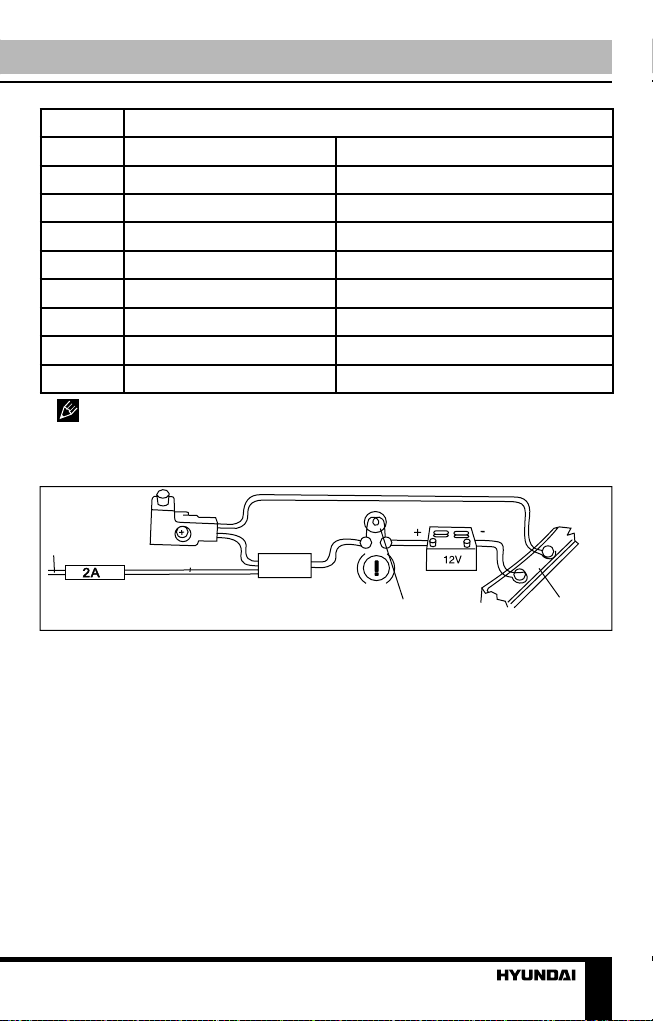

Installation/Connection7LocationFunctionConnector AConnector B1Rear right (+) - Purple-2Rear right (-) - Purple/Black-3Front right (+) - Grey-4Front right (-) - Grey/BlackBattery +12V/Yellow5Front left (+) - WhiteAntenna power/Blue-White6Front left (-) - White/Black-7Rear left (+) - GreenIgnition/Red8Rear left (-) - Green/BlackGround/Black Antenna power wire is intended for power supply of the antenna and for remote control of an additional amplifier.Parking wire connectionParking brake leadBrake lightCar frameBatteryGreen WireIf parking cable is connected to hand brake switch, the video display of the monitor will be controlled by driving status, system setup and input video sources. When the car is moving ahead, if the video is played, the screen shows warning. The warning screen will prevent the driver from watching images.

Operation8Control elementsFront panel1. button2. 1/OSD button3. LIST button4. 2/RPT button5. APS/ button6. Display7. RESET button8. /TFT OFF button9. button10. MOD button11. 5 button12. 3/AUD button13. MUT button14. VOLUME knob/SELECT button15. 4/S-T button16. 6 button17. button18. BND/TYPE button19. USB port20. AUX in21. SD card slot128910345671112131415161718192021

Operation9General operationsTurning the unit on/offPress /TFT OFF button on the panel to turn the unit on. Press and hold the button to turn the unit off.Reset the unitOperating the unit for the first time or after replacing the car battery, you must reset the unit. Press RESET button (hole) with a pointed object (such as a ballpoint pen) to set the unit to initial state. When some errors occur, you can also press RESET button to resume to normal, and it will erase clock setting and some memorized functions.TFT display on/offWhen the unit is on, press /TFT OFF button on the panel to switch off the display. When the display is off, the video out signal will be available so that the connected monitor will show the screen of the unit. Press this button again to resume the image.Mode selection• Press repeatedly MOD button on the panel to select between Radio, USB, Memory Card and auxiliary input (AUX), operation modes. Modes of operation are indicated on the display. Memory card and USB modes are not available unless a memory card or USB device is connected.• Or, in radio or AUX modes, press button on the panel to display the main menu. In the menu select an operation mode by rotating VOLUME knob on the panel, then SELECT button on the panel to confirm selection.Volume controlAdjust volume by rotating VOLUME knob on the panel.Mute functionPress MUT button on the panel to switch off the sound; press it again or adjust volume to resume the sound.Audio parameter settingPress SELECT button on the panel repeatedly to select a parameter: VOL (volume) => BAS (bass) => TRE (treble) => BAL (balance) => FAD (fader) => EQ (equalizer) => Beep => Loud ON/OFF. Rotate VOLUME knob on the panel or pressing V+/V- buttons on the RC to adjust each mode:• Volume: from 0 to 39;• Bass/Treble: from -7 to 7;• Balance: L7 (left) to R7 (right);• Fader: from R7 (rear) to F7 (front);• EQ: select OFF/POP/ROCK/CLASSIC equalizer mode;• Beep on: the beep sound is heard when a button is pressed; beep off: the sound is not heard;• Loudness: select ON or OFF. Activating this feature will enhance bass and treble frequencies when listening to music at low volumes. When equalizer is in any mode except OFF, bass and treble are not adjustable.

Operation10Aux inputAUX-in jack is intended for connecting external audio equipment to amplify the sound. If connection is made correctly, the audio signal from the external source will be translated through the acoustics of the head unit. This enables to adjust volume and quality of sounding. For example, you can connect an MP3-player to listen to tracks using the car acoustic system.System setupIn radio or AUX modes, press button on the panel to display the main menu. Rotate VOLUME knob on the panel to select SETUP item, then SELECT button on the panel to confirm selection The system setup menu will be displayed, in which you can adjust some system parameters. Rotate VOLUME knob to select a parameter:• Language. Press SELECT button, then rotate VOLUME knob to select the menu language. Press SELECT button to confirm your selection.• Date. Rotate VOLUME knob to select year, month or day. Press SELECT button to confirm your selection, then rotate VOLUME knob to adjust the selected parameter. After adjustment press SELECT button to confirm.• Time. Rotate VOLUME knob to select hours, minutes or seconds. Press SELECT button to confirm your selection, then rotate VOLUME knob to adjust the selected parameter. After adjustment press SELECT button to confirm.• Brightness. Press SELECT button, then rotate VOLUME knob to adjust the image brightness. Press SELECT button to confirm.• Reset. Press SELECT button, then rotate VOLUME knob to select YES (resetting of all user’s adjustments to default) or NO (cancel). Press SELECT button to confirm.Radio operationsBand selectIn Radio mode press BND/TYPE button to select a radio band: FM-1, FM-2, FM-3, AM-1 (MW1), AM-2 (MW2). In each set of the bands you can store up to 6 preset stations, total 30 preset memory stations.Auto/Manual tuning• Manual tuning: Press and hold or button on the panel until the screen shows MANU SEEK. Press these buttons repeatedly to manually adjust the radio frequency.• Auto tuning: Press shortly or button, the radio will seek to the next up or down strong and clear frequency station automatically. Repeat this action to seek for other desired stations. To stop automatic search, press one of these buttons.Automatic store/preset scan• Automatic store: Press and hold APS/ button. The radio will automatically store the 6 strongest available stations in each subband of the current band (FM or AM). To stop auto store, press this button again.• Preset scan: Press APS/ button. The receiver will scan the saved stations in all subbands of the

Operation11current band for several seconds.Programming tuner stations• Press LIST button on the panel once to show the preset list; rotate VOLUME knob on the panel to select a preset station and press SELECT button to confirm selection. After choosing a preset station, you can adjust the frequency as described above in “Auto/Manual tuning” and save it by pressing and holding SELECT button on the panel. Or, you can select a station in the list after adjustment and save it by pressing and holding SELECT button; the previous station will be substituted by the new one.• To store a station, select the desired band and station. Press and hold the desired number button for more than 2 seconds. When stored, the preset number will appear on the display. The station can be recalled anytime by pressing the corresponding number button.• To call a saved station, press corresponding number button. To save the current frequency in a memory position, press and hold a number button corresponding to the needed memory position.Mono/Stereo control (in FM radio mode)Press LIST button twice to show the function list; rotate VOLUME knob to select ST option. Press SELECT button, then rotate VOLUME knob to select ST ON or ST OFF. ST ON means stereo reception of the signal; ST OFF means mono reception mode. Improvement of reception of distant stations can be done by selecting mono mode, which may cut down some reception noise.Local radio station searchPress LIST button twice to show the function list; rotate VOLUME knob to select LOC option. Press SELECT button, then rotate VOLUME knob to select LOC ON or LOC OFF. LOC ON means that only local stations are received; LOC OFF means that both local and distant stations with weak and strong signal are received.

Operation12USB/SD/MMC operationsConnecting a USB/Memory cardInsert a USB device into the USB port of this unit (remove the rubber cover first). Insert an SD/MMC memory card until a click into the memory card slot. If you want to remove the card, detach the front panel, press the card until a click, then pull to remove. Always switch the unit to another operation mode before disconnecting USB/memory card from the slot. USB supported capacity: up to 1 TB. SD/MMC: up to 32 GB. FAT16/FAT32 file systems are supported.For correct and satisfactory operation, licensed SD/MMC memory cards of famous brands should be used with this unit. Avoid using memory cards of unknown brands. Some models of According to the USB 1.1/2.0 Standard, usage of a USB device with power current consumption exceeding 500 mA is not recommended without supplementary power supply. Failure to use supplementary power for connected USB drives with power consumption exceeding this value as well as defective USB drives may cause mechanical or thermal changes of elements of this unit or failure of internal elements of USB port. Such damages are not warrantee cases.Warning: usage of external USB drives containing BIN files in the root directory may cause malfunction of the unit or damage to the software.Playback• When a USB or a memory card is first connected, playback will begin automatically. Depending on the number of files and folders, the device may take several seconds to begin playback.• While playback, press BND/TYPE button to switch between audio, video or photo playback.Track select• Press button to skip to the beginning of the next track. Press button to skips to the previous track.• Press button once; the display will show the list of files of currently played format (video, audio or photo). Rotate VOLUME knob to select a file. Press SELECT button to play the selected file.• In audio playback mode press LIST button, then rotate VOLUME knob to select an audio track.Fast forward/rewindPress and hold or button to rewind or fast forward the current track. Press APS/ button to return to normal playback.Pause/StopPress APS/ button to temporarily stop file playback. Press it again to resume playback. Aspect ratioDuring video playback press and hold SELECT button to switch the aspect ration of the video (the available aspect rations can vary depending on the file type).

Operation13Repeat playbackPress 2/RPT button repeatedly for repeat playing in different modes: track/chapter repeat, folder repeat, file repeat, repeat cancel (depending on the format used).OSD (On-Screen Display) functionDuring video playback press 1/OSD button repeatedly to show current playback information, such as number of chapter/title, current chapter/title time elapsed/remaining, total chapter/title time remaining (depending on the file type).Selecting audio languageDuring video playback, press 3/AUD button repeatedly to select the audio language to listen. This function will not work if the file does not support multi-language audio.Selecting subtitle languageIf the video file supports multilanguage subtitle, press 4/S-T button repeatedly to switch among supported languages.RCA outputThe RCA Output jack is on the back of the unit. (Refer to Wiring Diagram) This output is for connecting amplifier, equalizer, or other audio component that requires a pre-amp out connection. (Red=Right, White=Left) Follow the manufactures instructions for the audio component that you are connecting.Video outputThe video output jack is on the back of the unit. (Refer to Wiring Diagram) When the unit is on, press /TFT OFF button on the panel to switch off the display. When the display is off, the video out signal will be available so that the connected monitor will show the screen of the unit. Press this button again to resume the image

Operation14TroubleshootingBelow is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer.SymptomCauseSolutionNo powerWiring is connected incorrectly.Make correct wiring connection.The car ignition is not on.If the power supply is properly connected to the car accessory switch the ignition on.The fuse is blown.Replace the fuse.No soundVolume is in minimum.Adjust volume to a desired level.Wiring is not properly connected.Check wiring connection.The radio does not workThe antenna cable is not connected.Insert the antenna cable properly.The radio station automatic tuning does not workThe signals are too weak.Select stations manually.Cleaning the unit bodyWipe with a soft cloth. If the cabinet is very dampen (not dropping wet) the cloth with a weak solution of soapy water, and then wipe clean.

Operation15Accessories1. Receiver 1 pc2. ISO connector set (A+B) 1 pc3. Mounting parts: Sleeve 1 pc Release key 2 pcs4. Instruction manual 1 pc5. Warranty card 1 pc6. Consumer information 1 pcSpecificationsGeneralPower supply 12 V DCMaximum power output 4 х 45 WUnit dimensions 178 x 51 x 78 mmNet/Gross weight 0.8 kg/0.85 kgTemperature range -200C - +600CDisplayDisplay 3” TFTAspect ratio 16:9 Resolution 400 х 240 View angle 1200Color system PAL/NTSCFM stereo radioFrequency range 87.5 - 108.0 MHzPresettable stations 18MW SectionFrequency range 522 kHz - 1620 kHzPresettable stations 12PlayerStorage support USB/SD/MMCFormat support MP3/JPEG/MPEG4 (DivX/XviD)Specifications are subject to change without notice. Dimensions are approximate.

Содержание16Уважаемый покупатель!Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.СодержаниеПеред началом эксплуатацииУтилизация изделияМеры предосторожностиУстановка/ПодключениеУстановкаОбщая информацияУстановка устройства в приборную панельСнятие устройстваУстановка декоративной рамкиПодключениеСхема электрических соединенийИспользование разъема ISOПодключение парковочного проводаУправление устройствомЭлементы управленияПередняя панельОсновные операцииВключение/выключение устройстваСброс настроек устройстваОтключение дисплеяВыбор режима работыРегулирование громкостиПриглушение звукаНастройка параметров аудиоЧасыВход AUXНастройка системыОперации с радио1618181819191919202122222224242525262626262626262626262626262627272828282829303030303031313232323232323232333333Выбор диапазонаПоиск радиостанцийАвтоматическое сохранение и сканирование станцийСохранение настроенных станцийМоно/стерео приемПоиск локальных станцийОперации с USB/SD/MMCПодключение USB-накопителя/карты памятиВоспроизведениеВыбор трекаПеремотка вперед/назадПауза/остановка воспроиз-веденияФормат изображенияПовторное воспроизведениеПереход к трекуОтображение информации на дисплееВыбор языка аудиоОбщая информацияРуководство по устранению неисправностейЧистка корпуса устройстваКомплект поставкиТехнические характеристики

Содержание17

Перед началом эксплуатации18Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная си-стема сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обраще-ние, возврат и переработку.Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утили-зацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружаю-щую среду и здоровье людей.Утилизация изделияМеры предосторожности• Тщательно изучите настоящую инструкцию, чтобы ознакомиться с устройством.• Началом эксплуатации устрой-ства считается момент его установ-ки в автомобиль. Перед началом использования устройства в зим-ний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуа-тационного диапазона температуры устройства.• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.• При установке и подключении устройства отключите отрицатель-ную клемму аккумулятора автомо-биля.• При замене предохранителя убедитесь, что вы устанавливаете предохранитель с тем же номина-лом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.• Не используйте устройство в местах, где оно может подвер-гнуться воздействию воды, влаги и пыли.• Убедитесь, что шпильки или другие посторонние предметы не попали внутрь устройства. Они могут вызвать сбои в работе или стать причиной опасности или воз-горания.• Не открывайте крышки и не проводите ремонт устройства само-стоятельно. Обратитесь к дилеру или квалифицированному персо-налу• Убедитесь, вы отключили источник питания и антенну, если вы не будете пользоваться устройством в течение длительного

Установка/Подключение19времени или во время грозы.• Убедитесь, что вы отключили источник питания, если обнаруже-на неправильная работа системы, система издает необычные звуки, запах, выделяет дым или внутрь ее попала жидкость. Проведите квалифицированный технический осмотр системы.• Устройство разработано таким образом, чтобы отрицательный вы-вод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.• Не позволяйте проводам дина-миков касаться друг друга или кор-пуса автомобиля после включения устройства. В противном случае может быть перегружен или выйти из строя усилитель.УстановкаОбщая информация• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.• Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе.• Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.• Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.• Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.• Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.Установка устройства в приборную панель1. Приборная панель автомобиля2. Монтажный кожух.3. Болт4. Гайка (5 мм)5. Пружинная шайба6. Винт7. Опорная планка8. Плоская шайба

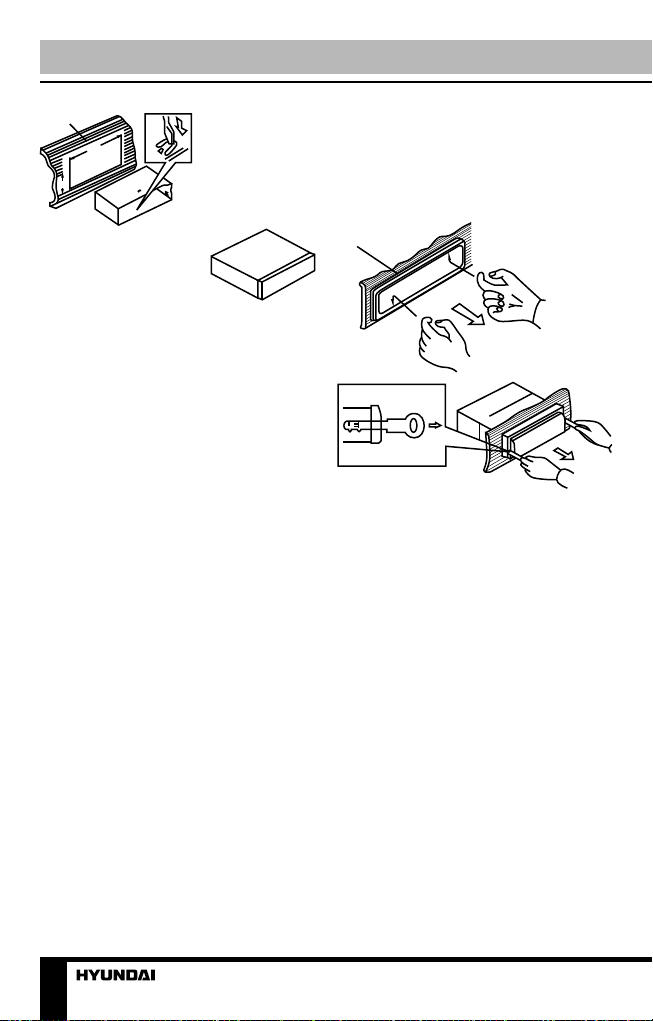

Установка/Подключение2021182531. Установите монтажный кожух в приборную панель автомобиля, убе-дитесь, что он установлен правиль-ной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.2. После установки монтажно-го кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.3. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.4. Установите магнитолу в монтажный кожух до фиксации боковых защелок.Снятие устройстваа – Декоративная рамкаб – Направление снятия рамкив – Установка ключей съемниковBба1. Выключите магнитолу и сними-те переднюю панель.2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с неболь-шим усилием). Потяните рамку на себя, чтобы снять ее.3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из при-борной панели, потяните за съем-ники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной планкой).Установка декоративной рамкиДля установки декоративной рамки прижмите ее к корпусу
