Icon Stryker User manual

Rev. 05 of 11/04/2010

USER

MANUAL

Distributed in the U.S. by:

Distribué aux U.S.A. par:

Vertrieben in den U.S.A. durch:

Distribuito negli USA da:

Distribuido en los EE.UU. por:

Distributeur in de VS:

Distribuído nos E.U.A. por:

Распространяются в США:

アメリカ :

Parts Unlimited

Distributed in Canada by:

Distribué au Canada par:

Vertrieben in Kanada durch:

Distribuito in Canada da:

Distribuido en Canadá por:

Distributeur in Canada:

Distribuído no Canadá por:

Распространяются в Канаде:

カナダ:

Parts Canada

Tested by:

Testé par:

Geprüft durch:

Testato da:

Evaluado por:

Getest door:

Testado por:

Проверены:

試験機関:

RICOTEST s.r.l., NB #0498

37010 Pastrengo, (VR), Via Tione, 9

Distributed in Europe by:

Distribué en Europe par:

Vertrieben in Europa durch:

Distribuito in Europa da:

Distribuido en Europa por:

Distributeur in Europa:

Distribuído na Europa por:

Распространяются в Европе:

ヨーロッパ:

Parts Europe GmbH

Conrad-Roentgen-Str. 2,

54332 Wasserliesch, Germany

STRYKER ELBOW ARMOR

STRYKER KNEE ARMOR

IMPACT PROTECTORS

NOT TO BE REMOVED EXCEPT BY CONSUMER

DIRECTIVE 89/686/EEC

CATEGORY II

EN1621-1/1997

CE mark to indicate that the protector complies with the require-

ments or Directive 89/686/EEC

Manufacturer’s name or logo

Stryker Elbow Armor Protector Internal Manufacturing Code

EN 1621-1/1997 Technical reference standard

“E” Type A

Speciﬁcation of the body part protected and template type, en-

visioned by Standard EN 1621-1/1997. See the Symbol table

below for the area covered by the protector

Pictogram indicating that a User Manual (Information Notice)

has been provided for this product

SYMBOL PROTECTED AREA

“S” Shoulder

“E” Elbow

“K” Knee and upper shin

“K+L” Knee and Upper Middle Shin

“L” Shin

“H” Hip

STRYKER ELBOW ARMOR AND STRYKER KNEE ARMOR

Impact Protectors

EN 1621-1/1997

DIRECTIVE 89/686/EEC, CATEGORY II

PPE

Icon Stryker Elbow Armor and Stryker Knee Armor are considered Personal Protective Equipment

(PPE), as deﬁned by European Directive 89/686/EEC. The elbow and knee protectors described

in this manual are considered Category II PPE and, as such, may only display the CE Mark after

having undergone an EC Type Approval and subsequent, relevant, Certiﬁcation at a Notiﬁed

European Body. Placement of the CE Mark on the Stryker Elbow Armor and Stryker Knee Armor

indicates conformity with the Basic Health and Safety Requirements of Directive 89/686/EEC.

The elbow and knee protectors described in this manual, have undergone EC Type Examination

at RICOTEST s.r.l., notiﬁed body number 0498 to assure compliance with Directive 89/686/

EEC. They have additionally been examined and tested to assure their compliance with technical

Standard: EN 1621-1/1997 “Motorcyclist’s protective clothing against mechanical impact – Part

1 Requirements and test methods for impact protectors”.

USE RESTRICTIONS AND LIMITATIONS:

Explanation:

PROTECTOR SYMBOL KEY

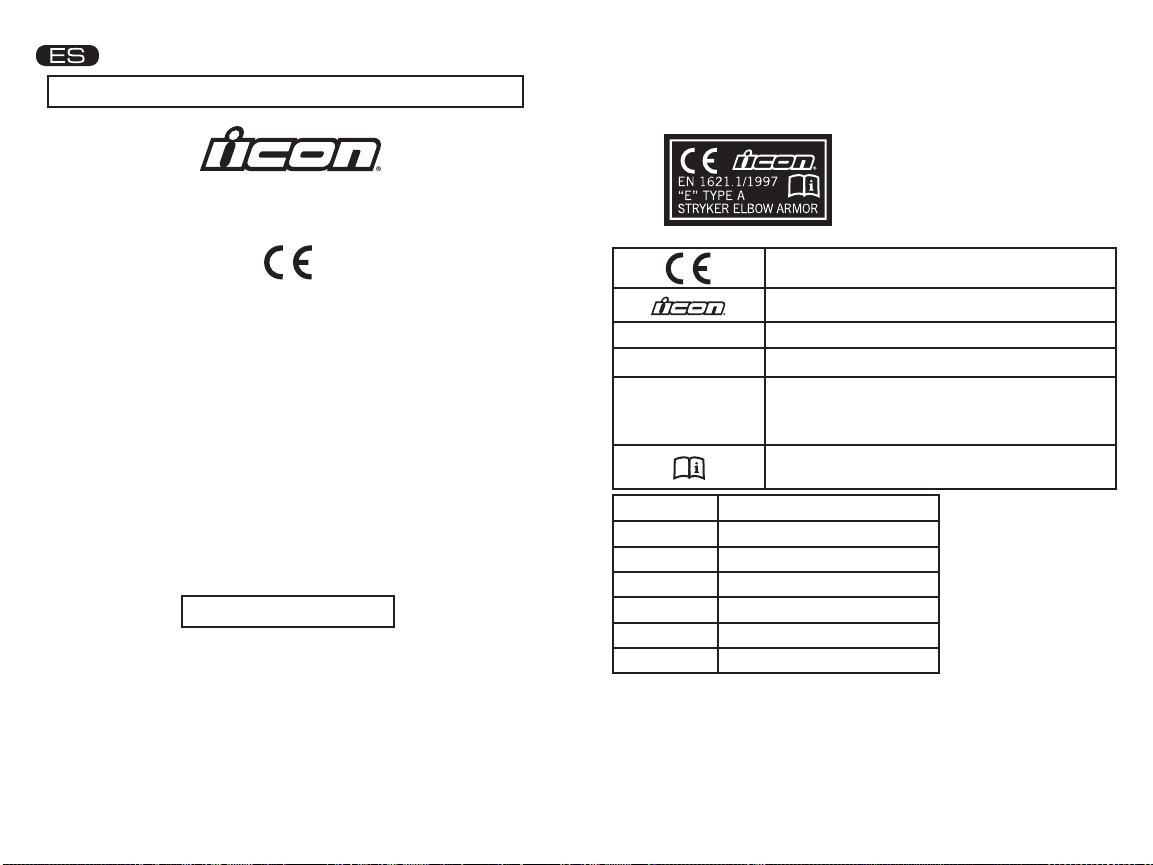

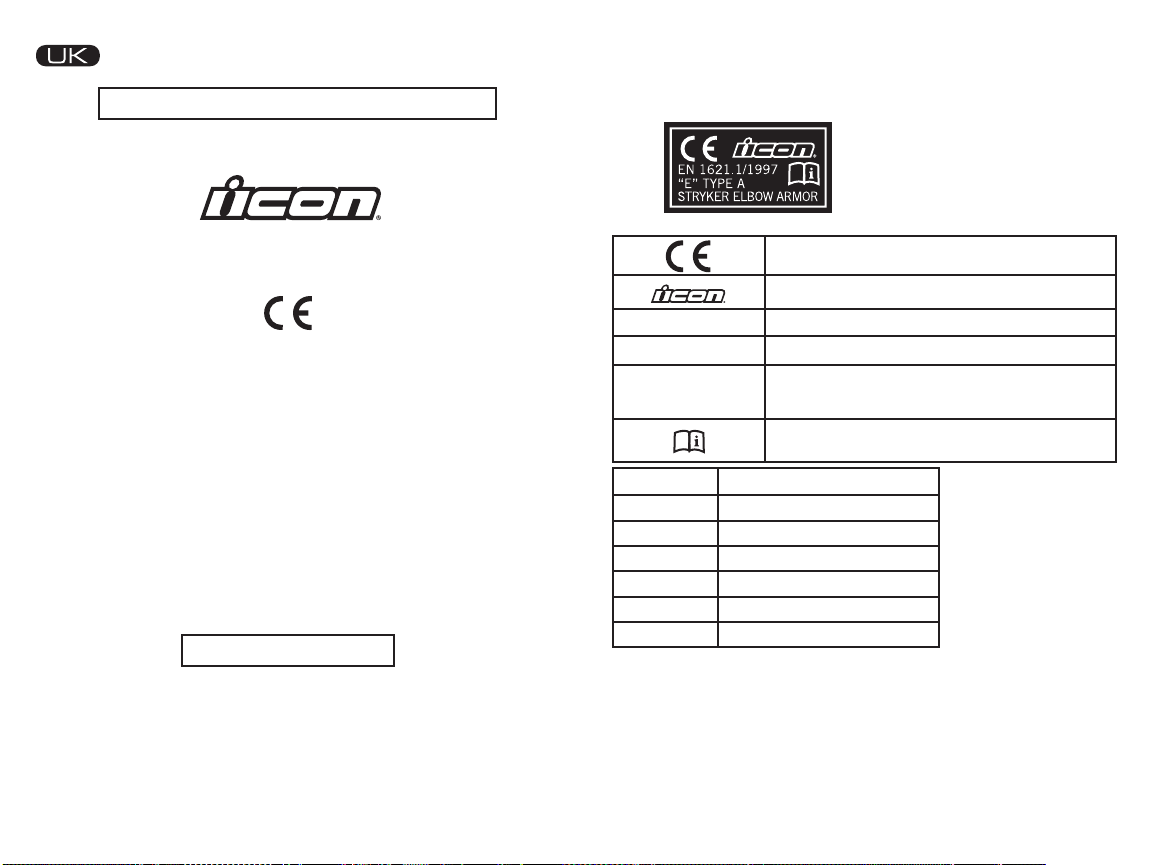

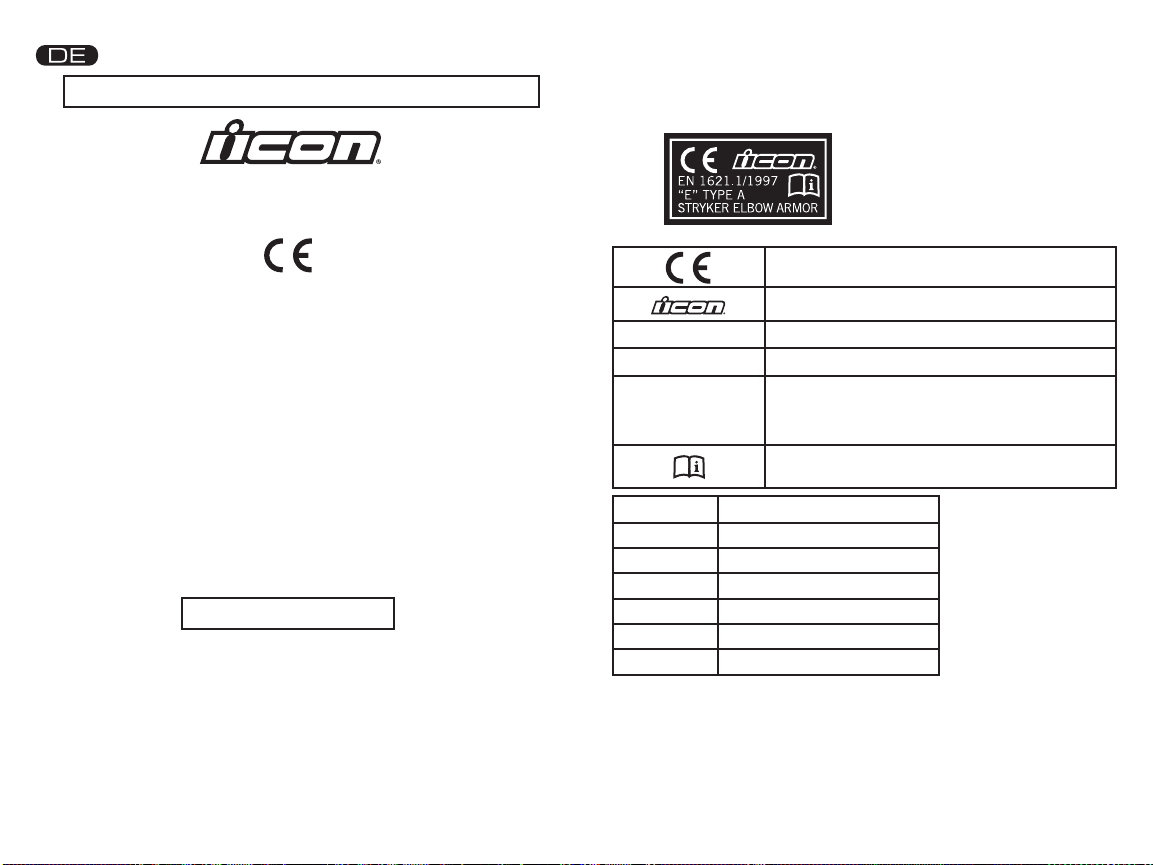

Below is an explanation of the CE Marking on the Stryker Elbow Armor and Stryker Knee Armor

envisaged both by Directive 89/686/EEC and by EN 1621-1/1997 This mark is located on a label

stitched onto the Stryker Elbow Armor and Stryker Knee Armor.

Example: Mark for the Stryker Elbow Armor

Use of Stryker Elbow Armor and Stryker Knee Armor is strictly limited to motorcycling. Stryker

Elbow Armor and Stryker Knee Armor are designed to offer, limited protection, in speciﬁc

circumstances, only. Stryker Elbow Armor and Stryker Knee Armor are designed for use in or

under a motorcycle jacket and pants or suit. The addition of Stryker Elbow Armor and Stryker

Knee Armor to any other PPE or motorcycling apparel being worn is not intended to imply that

said PPE or motorcycling apparel is also CE approved. Motorcycling is inherently dangerous

in nature, and use of Stryker Elbow Armor and Stryker Knee Armor cannot prevent injury or

death. Icon strongly suggests always using multiple forms of PPE, including an approved helmet,

jacket and approved impact armor, pants and approved impact armor, gloves and boots whenever

engaged in motorcycling.

WARNING

NOT TO BE REMOVED EXCEPT BY CONSUMER

In addition to the instructions on the mark, some coded information may appear which Icon uses

to track the product. The code may also appear in other versions of the marking.

02 03

STRYKER ELBOW ARMOR STRYKER KNEE ARMOR

One Size Fits Most

Armor Size Bicep Circumference

S/M 23 cm - 30.5 cm

L/XL 30.6 cm - 38 cm

USE

Selecting the Correct Size:

In order to ensure you choose the correct size Stryker Elbow Armor or Stryker Knee Armor please

see the tables below

Stryker Knee Armor – Note: The protectors for the right and left knees are not interchangeable.

The protector for the right knee is identiﬁed with the symbol “R” on a tag at the top edge of the

protector and the protector for the left knee is identiﬁed with the symbol “L”. Before putting the

protectors on and adjusting them, be sure that you have identiﬁed the correct protector.

• Undo the hook and loop fastener on the adjustment straps. Position the armor over the knee

with the Icon logo centered over the knee cap, The adjustment straps should be hanging to the

outside of the shin. One at a time, making sure the adjustment straps are not twisted or crossed,

bring each strap behind the calf, and towards the inside of the leg, wrapping around to the front

of the shin. Then ﬁrmly press the loose end of the hook and loop fastener on the adjustment

strap onto the hook and loop fastener on the knee armor itself.

• Conﬁrm adjustment straps have the length necessary to tighten or loosen, and adjust to assure

the correct ﬁt. Be sure that the Stryker Knee Armor ﬁts snugly but not too tightly and will not

move out of position too easily. If, when positioned and adjusted correctly, the adjustment

strap is too long, it may be shortened by cutting along the gray dashed lines indicated by the

scissors pictograms. The adjustment straps may only be trimmed by cutting on these lines. Do

not cut the adjustment straps in any other location. Be sure to leave enough of the hook and

loop fastener to assure that the adjustment straps fasten well. If you have put the protectors on

and adjusted them according to the instructions above, and the adjustment strap is too short to

allow at least 3.5 cm of the loose end of the adjustment strap with the hook and loop fastener

to be used to fasten the adjustment strap. Do not use the protectors.

If you are unable to ﬁnd a proper ﬁt in these impact protector styles, please try another Icon

impact armor style. For maximum protection and safety the Stryker Elbow Armor or Stryker Knee

Armor should not cause any discomfort and should not reduce the rider’s freedom of movement

or restrict the reach to, or operation of, the motorcycle controls, while in a normal riding position.

Protector Position and Fit:

Impact protector ﬁt is very important. The ﬁt of different impact protector styles varies due

to differences in design and construction. Only use impact protectors that ﬁt properly. Any

impact protector that does not ﬁt properly should not be used. For impact protectors to offer the

maximum protection possible they must be placed on the area to be protected and they must

cover the protected area effectively. If the impact protectors are already incorporated into the a

suit, jacket, or shirt and are ﬁtted to it by means of stitching or zippers, or are placed in special

pockets, then for them to be positioned correctly, the impact protectors must be the correct size.

If the protectors come with independent supports, and are not incorporated into a garment, then

to be positioned correctly, the shape of the protectors and the shape of the protected areas have

to ﬁt together well. In all cases, the proper equipment has been supplied to keep these impact

protectors ﬁrmly in contact with the body. The protectors must be worn under the rider’s clothing

to guarantee they remain in place, covering the protected area. Always be sure that the impact

protectors ﬁt snugly but not too tightly. Conﬁrm adjustment straps have the length necessary to

tighten and loosen, assuring correct ﬁt.

Wearing Instructions and Adjustment:

Stryker Elbow Armor – Note: The Stryker Elbow protector is available in 2 sizes based on the

circumference of the arm. Be sure that you have selected the correct size according to the sizing

chart above.

• Undo the hook and loop fastener on the adjustment strap and add slack to the strap. With the

armor positioned to the outside of the arm and the end of the protector without the adjustment

strap pointing towards the hand, starting at the end with the adjustment strap, slide the hand

ﬁrst through adjustment strap, then the middle sleeve, and then through the sleeve at the far

end towards the hand. Make sure that the protector is in the correct position with the strap

around the bicep, the middle sleeve at the inside of the elbow, and the end sleeve over the

forearm. The Icon logo on the middle protector piece should be over the point of the elbow.

• Conﬁrm that adjustment strap is running over the bicep and through the rectangular ring, then

fold it back over itself and press ﬁrmly to fasten the hook and loop fastener. Conﬁrm adjustment

strap has the length necessary to tighten or loosen, and adjust to assure the correct ﬁt. Be sure

that the Stryker Elbow Armor ﬁts snugly but not too tightly and will not move out of position

too easily. If, when positioned and adjusted correctly, the adjustment strap is too long, it may

be shortened by cutting along the gray dashed lines indicated by the scissors pictograms. The

adjustment strap may only be trimmed by cutting on these lines. Do not cut the adjustment

strap in any other location. Be sure to leave enough of the hook and loop fastener to assure

that the adjustment strap fastens well. If you have put the protectors on and adjusted them

according to the instructions above, and the adjustment strap is too short to allow at least 3.5

cm of the loose end of the adjustment strap with the hook and loop fastener to be used to fasten

the adjustment strap. Do not use the protectors.

WARNING

SAFETY INSPECTIONS AND OBSOLESCENCE:

Before Every Use:

Check the hook and loop closure for wear, dirt, or anything else that may prevent the adjustment

straps from fastening securely. Check to conﬁrm that the sleeves on the Stryker Elbow Armor are

not torn or disconnected from the armor. PPE that is improperly fastened cannot protect the user.

If the Stryker Elbow Armor or Stryker Knee Armor or any parts of them becomes worn, replace

them immediately

In the Event of an Impact:

In the event of impact, the key elements of the Stryker Elbow Armor and Stryker Knee Armor

may become compromised and the Stryker Elbow Armor and Stryker Knee Armor may no longer

provide the limited protection against the force transmission described above. The damage may

not be visible to the naked eye. In all cases of impact, replace the Stryker Elbow Armor or Stryker

Knee Armor. Replacement Stryker Elbow Armor and Stryker Knee Armor can be purchased at

Icon retail locations.

5 year Rule:

In general, all PPE should be replaced at least every ﬁve years even if they have not suffered any

visible damage.

PERFORMANCE:

The Stryker Elbow Armor and Stryker Knee Armor have undergone EC Type Examination to assure

compliance with Directive 89/686/EEC. They have additionally been examined and tested to

assure their compliance with the appropriate technical Standard.

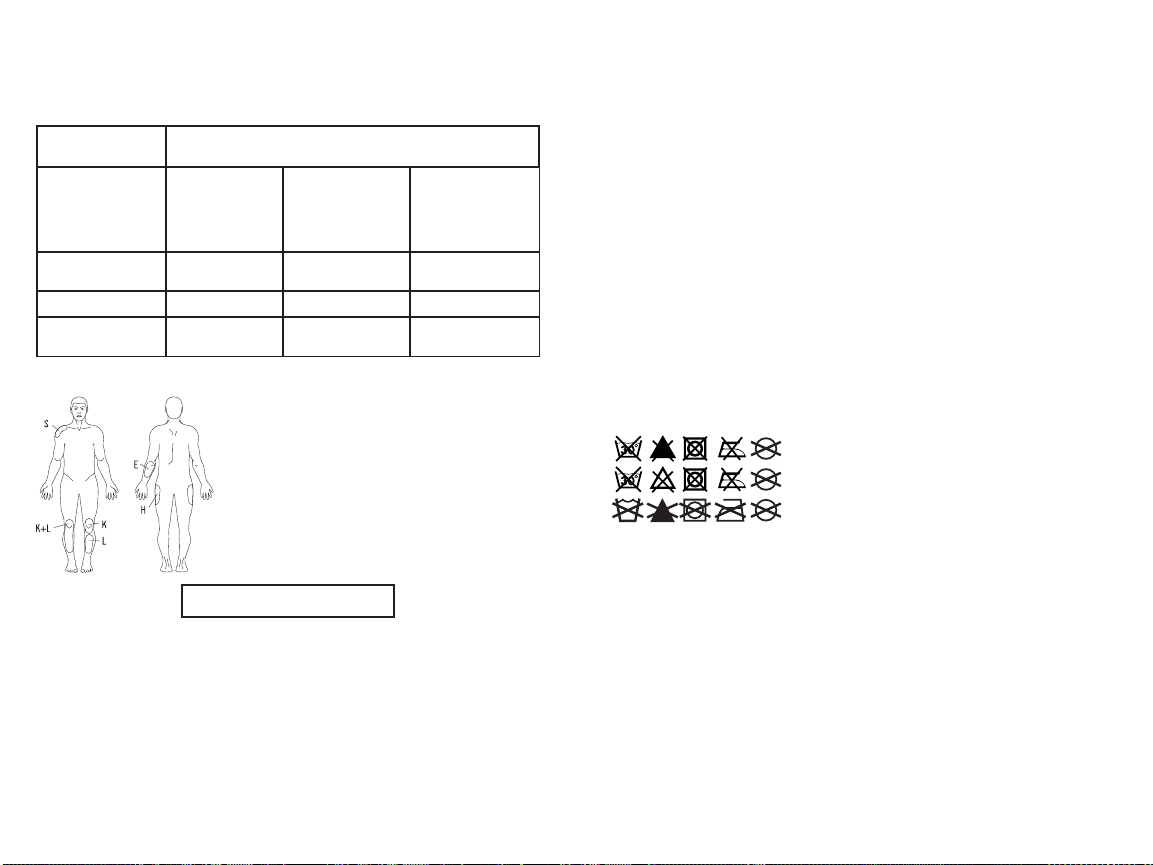

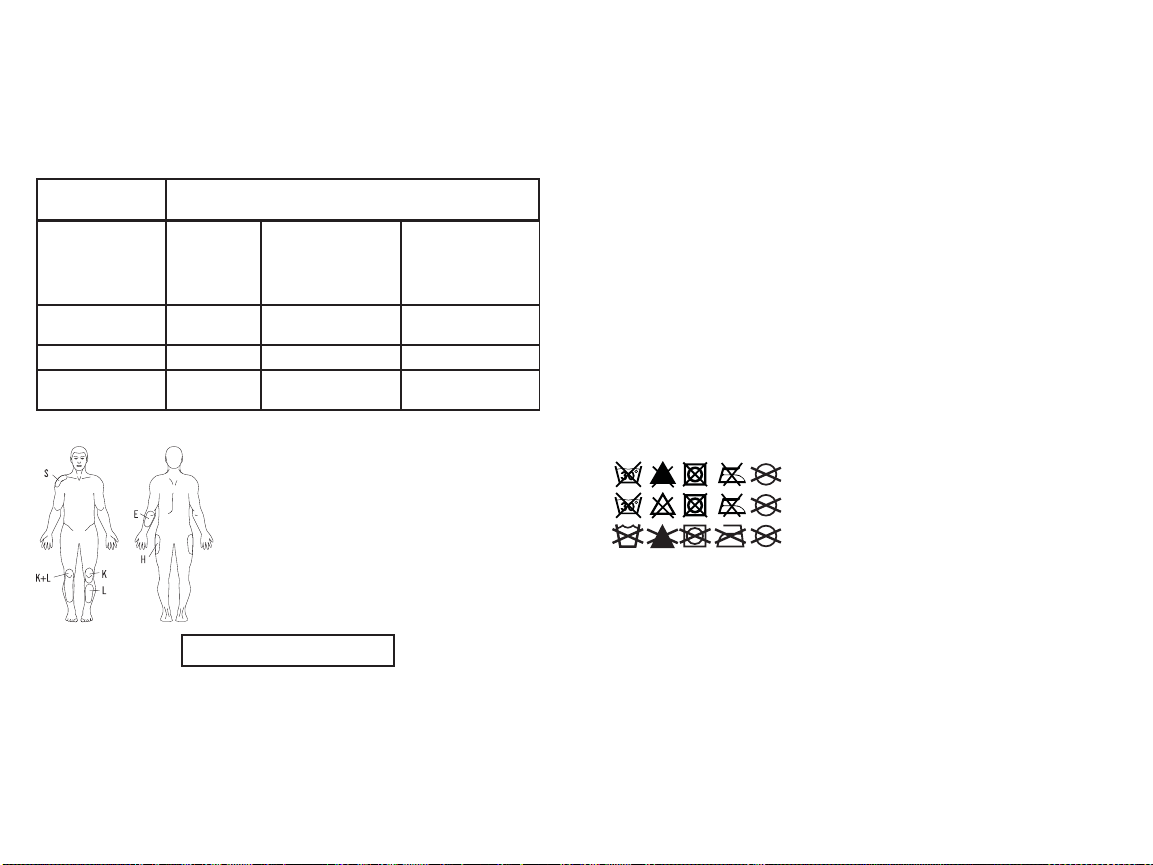

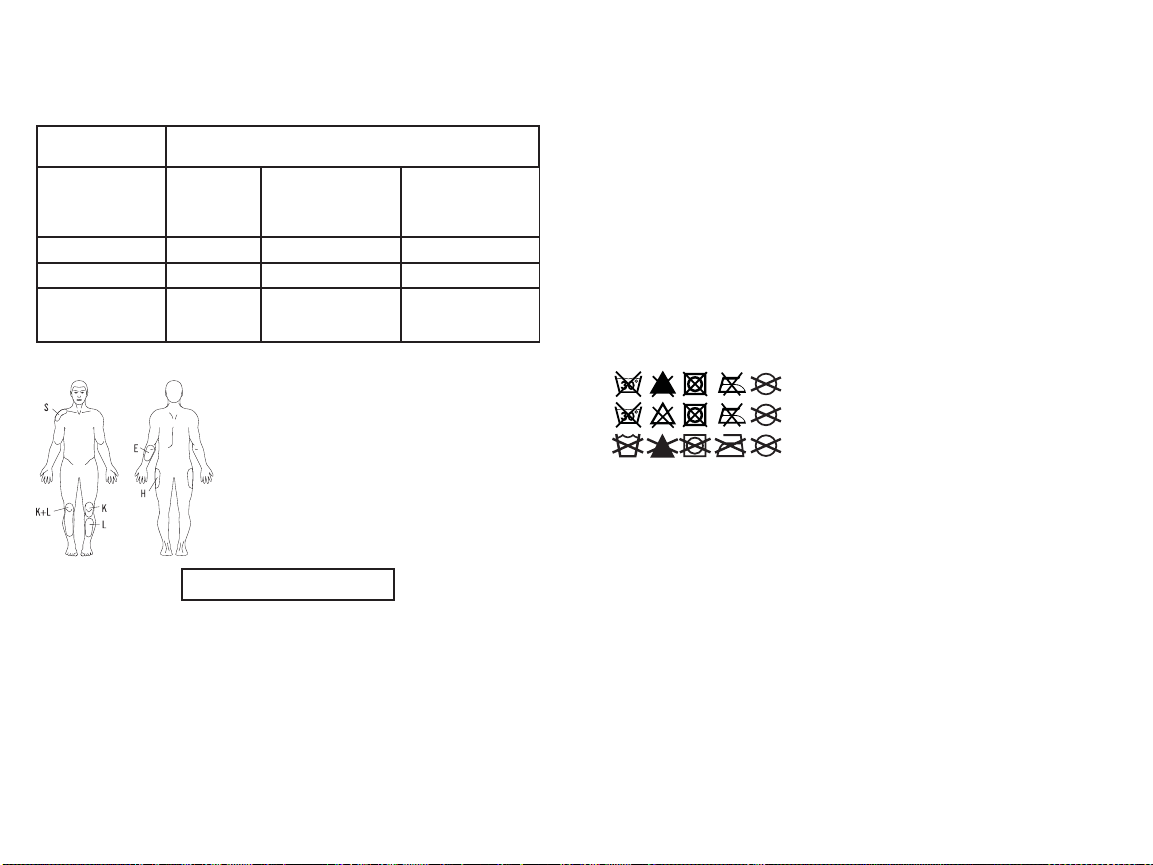

Type Examination Test Results:

04 05

Misuse that will degrade Stryker Elbow Armor and Stryker Knee Armor performance:

Stryker Elbow Armor and Stryker Knee Armor must be worn to provide any protection. Improper

use of these impact protectors can seriously compromise effectiveness and reduce performance.

In order for the Stryker Elbow Armor and Stryker Knee Armor to retain their original protective

capabilities only use the Stryker Elbow Armor and Stryker Knee Armor for the purposes described

in the “Use Restrictions and Limitations” section of this information note. Never tamper with

any part of the Stryker Elbow Armor and Stryker Knee Armor. Never bend or twist the Stryker

Elbow Armor and Stryker Knee Armor excessively as this constitutes improper use. Do not paint

the Stryker Elbow Armor and Stryker Knee Armor or use colorants of any nature. Icon shall not

accept complaints or replace Stryker Elbow Armor and Stryker Knee Armor that have been used

improperly.

Environmental conditions that will degrade the performance of the Stryker Elbow Armor

and Stryker Knee Armor:

Contamination with foreign substances and/or improper care can seriously compromise the

Stryker Elbow Armor and Stryker Knee Armor effectiveness and reduce their performance. Do

not expose Stryker Elbow Armor and Stryker Knee Armor to extreme direct sunlight or extreme

moisture. Do not expose the Stryker Elbow Armor and Stryker Knee Armor to extremely high or

low temperatures like those found in a closed car or outdoor storage

CARE INSTRUCTIONS:

PROTECTION LIMITATIONS:

Protection Limitations:

These impact protectors are considered to be items of Personal Protection Equipment (PPE)

because they are designed and manufactured to provide limited protection against the risk of

impact with the ground or road surface, in the event of a fall from a motorcycle, by means of

limiting the impact force transmitted. The Stryker Elbow Armor and Stryker Knee Armor arch

both forward and backward because excessive rigidity could transmit forces outside the protected

area. Stryker Elbow Armor and Stryker Knee Armor are designed to be lightweight so as to limit

restriction, permit freedom of movement and permit effective control actuation. Stryker Elbow

Armor and Stryker Knee Armor will not prevent traumas caused by high-energy impacts, traumas

caused by severe forces of bending, twisting, torsion, or crushing as the result of striking an

object, or traumas caused by extreme movements. No impact protector or amount of impact

protection, can offer complete protection against all injuries, the principle is to create a product

that will help to reduce the risk of injury to the area protected.

Cleaning:

Do not wash the Stryker Elbow Armor and Stryker Knee Armor with water. Remove any dirt with

a damp cloth. Dry by laying the Stryker Elbow Armor and Stryker Knee Armor ﬂat on a towel in

a well-ventilated area. Do not use hair dryers or other heaters. Do not use solvents or other toxic

substances to clean the Stryker Elbow Armor or Stryker Knee Armor.

Maintenance:

Never modify any part of the Stryker Elbow Armor and Stryker Knee Armor in any way other that

the shortening of the adjustment straps according to the instructions above.

Storage:

Store the Stryker Elbow Armor and Stryker Knee Armor in a dry, ventilated area away from

sunlight or direct heat. Ensure that they cannot be knocked and that they are not stored under

heavy objects. Do not store the Stryker Elbow Armor and Stryker Knee Armor with their weight

distributed across a few, single points only. If wet after use, before storing, dry the Stryker Elbow

Armor and Stryker Knee Armor in a ventilated space at room temperature; do not use hair dryers

or other heaters.

Transport:

Ensure that the Stryker Elbow Armor and Stryker Knee Armor cannot be knocked and that they

are not transported under heavy objects. Never fold the Stryker Elbow Armor or Stryker Knee

Armor. Do not expose the Stryker Elbow Armor or Stryker Knee Armor to extremely high or low

temperatures like those found in a closed car.

Spare Parts:

No spare parts are available for the Stryker Elbow Armor and Stryker Knee Armor, if the Stryker

Elbow Armor or Stryker Knee Armor are damaged in any way they should be replaced.

Disposal:

At the end of the Stryker Elbow Armor and Stryker Knee Armor’s useful life, do not discard them

into the environment. Dispose of them according to your local disposal requirements

WARNING

In order to identify the area of the Stryker Elbow Armor or Stryker Knee Armor that absorbs energy,

see the drawings below:

Protects Mean value of impact

test results shall not

exceed 35 kN

No single impact test

value shall exceed

50 kN

Mean value of tests Highest single value

Stryker Elbow Armor Elbow 28.3 kN 33.5 kN

Stryker Knee Armor Knee/Upper

Middle Shin 24.2 kN 33.6 kN

Product Requirement when tested in accordance with clause 5 of

EN 1621-1/1997

06 07

MATERIALS CONTENT STRYKER ELBOW ARMOR:

Body: 39% Polyester, 59% Nylon, 2% Elastane

Shell: 100% Polypropylene

Padding: 46% Polyester, 25% Polyurethane, 17% Polyethylene, 12% Nylon

Lining: 100% Polyester

Exclusive Of Decoration

This product contains no known harmful substances.

MATERIALS CONTENT STRYKER KNEE ARMOR:

Body: 47% Nylon, 33% Polyurethane, 20% Polyester

Shell: 100% Polypropylene

Padding: 35% Polyester, 28% Polyurethane, 20% Nylon, 17% Polyethylene

Lining: 100% Polyester

Exclusive Of Decoration

This product contains no known harmful substances.

WARNING

WAIVER AND RELEASE BY OWNER:

When using this equipment, the user assumes all risk associated with this activity, which may

cause injury or death. The user herby waives all claims against Icon (a division of LeMans

Corporation) for death or injury to his or her person and hereby covenants to not sue for any

claims arising as a result of injury or death while using Icon products.

La marque CE indique que la protection est conforme aux exi-

gences de la Directive 89/686/CEE

Nom ou logo du fabricant

Stryker Elbow Armor Nom de la protection ou code interne du fabricant

EN 1621-1/1997 Norme de référence technique

“E” Type A

Spéciﬁcation des parties du corps protégées et type de modèle,

dans les termes de la norme EN 1621-1/1997. Voir le tableau des

symboles ci-dessous pour identiﬁer les parties du corps protégées.

Pictogramme indiquant qu'un Manuel de l'utilisateur (Notice

d'information) a été fourni avec ce produit.

Symbole Parties du corps protégées

“S” Épaule

“E” Coude

“K” Genou et haut du tibia

“K+L” Genou jusqu’à mi-tibia

“L” Tibia

“H” Hanche

STRYKER ELBOW ARMOR ET STRYKER KNEE ARMOR

Protecteurs contre les chocs

EN 1621-1/1997

DIRECTIVE 89/686/EEC, CATÉGORIE II

ÉQUIPEMENTS DE PROTECTION INDIVIDUELLE (EPI)

Icon Stryker Elbow Armor et Stryker Knee Armor sont considérés comme des équipements de

protection individuelle (EPI), tels que déﬁnis par la Directive européenne 89/686/CEE. Les

protecteurs pour coudes et genoux décrits dans le présent manuel sont considérés comme des

EPI de Catégorie II et, à ce titre, ne peuvent porter la marque CE qu’après avoir obtenu une

Approbation de type EC ainsi que la Certiﬁcation correspondante auprès d’un organisme européen

notiﬁé. Le symbole CE apposé sur les protecteurs Stryker Elbow Armor et Stryker Knee Armor est

le garant de leur conformité aux exigences sanitaires et sécuritaires de la directive n° 89/686/

CEE.

Les protecteurs pour coudes et genoux décrits dans le présent manuel ont subi une Évaluation

de type EC auprès de RICOTEST s.r.l., numéro d’organisme notiﬁé 0498, pour assurer leur

conformité à la Directive 89/686/CEE.. Ils ont également été examinés et testés pour assurer

leur conformité à la norme technique : EN 1621-1/1997 « Vêtements de protection contre les

chocs mécaniques pour motocyclistes - Partie 1 : Exigences et méthodes d’essai des protecteurs

contre les chocs ».

Explication:

EXPLICATION DES SYMBOLES DE PROTECTION

Veuillez trouver ci-après une explication de la marque CE apposée sur les protecteurs Stryker

Elbow Armor et Stryker Knee Armor envisagée par la Directive 89/686/EEC et la norme EN 1621-

1/1997. Cette marque est apposée sur une étiquette cousue sur les protecteurs Stryker Elbow

Armor et Stryker Knee Armor.

Exemple : marque apposée sur Stryker Elbow Armor

CONTRAINTES ET LIMITATIONS D’UTILISATION:

L’utilisation des protecteurs Stryker Elbow Armor et Stryker Knee Armor est strictement limitée

aux activités de motocyclisme. Stryker Elbow Armor et Stryker Knee Armor sont conçus pour offrir

une protection limitée dans des circonstances spéciﬁques. Stryker Elbow Armor et Stryker Knee

Armor sont conçus pour être portés sur ou sous une veste, un pantalon ou une combinaison de

moto. Le seul ajout de Stryker Elbow Armor et Sttryker Knee Armor à tout autre EPI ou vêtement

spécial moto ne confère en aucun cas auxdits EPI ou vêtements spécial moto une certiﬁcation

CE. Le motocyclisme est, par nature, une activité dangereuse et le port des protecteurs Stryker

Elbow Armor et Stryker Knee Armor ne saurait protéger de toute blessure ou d’un accident mortel.

Icon recommande vivement de toujours combiner plusieurs EPI agréés (casque, veste avec renfort

de protection contre les impacts, pantalon avec renfort de protection contre les impacts, gants et

bottes) lors de la pratique du motocyclisme.

AVERTISSEMENT

À NE RETIRER QUE PAR L’UTILISATEUR

Outre les instructions sur la marque, certaines informations codées peuvent être présentes.

Celles-ci sont utilisées par Icon pour assurer le suivi du produit. Le code peut également ﬁgurer

dans d’autres versions de la marque.

10 11

STRYKER ELBOW ARMOR STRYKER KNEE ARMOR

Taille unique

Taille Circonférence du biceps

S/M 23 cm - 30.5 cm

L/XL 30.6 cm - 38 cm

UTILISATION

Choix de la bonne taille:

Pour choisir la taille appropriée des protections Stryker Elbow Armor ou Stryker Knee Armor,

veuillez consulter les tableaux ci-dessous.

à un autre endroit. Assurez-vous de laisser sufﬁsamment de longueur de bande scratch pour

que la bride d’ajustement puisse être correctement ﬁxée. Si vous avez mis les protecteurs

en les ajustant conformément aux instructions ci-dessus, et que les brides d’ajustement sont

trop courtes (au moins 3,5 cm de bande scratch étant nécessaires pour attacher la bride

d’ajustement), n’utilisez pas les protecteurs.

Stryker Knee Armor – Remarque : les protecteurs pour le genou droit et pour le genou gauche

ne sont pas interchangeables. Le protecteur pour le genou droit est identiﬁé par le symbole « R

» ﬁgurant sur une étiquette cousue en haut du protecteur, et le protecteur pour le genou gauche

est identiﬁé par le symbole « L ». Avant de mettre les protecteurs et de les ajuster, assurez-vous

d’avoir identité celui de droite et celui de gauche.

• Détachez le scratch des brides d’ajustement. Positionnez le protecteur sur le genou avec le logo

Icon centré sur la rotule. Les brides d’ajustement doivent dépasser de chaque côté du tibia. En

vous assurant que les brides d’ajustement ne sont ni entortillées ni croisées, passez une à une

chaque bride derrière le mollet, et attachez-les à l’avant du tibia. Appuyez ensuite fermement

la partie libre de la bande scratch des brides d’ajustement sur la bande située sur le protecteur

lui-même.

• Assurez-vous que les brides d’ajustement sont sufﬁsamment longues pour pouvoir être serrées

et desserrées, et ajustez-les aﬁn de garantir une adaptation parfaite à votre morphologie.

Assurez-vous que le protecteur Stryker Knee Armor vous va parfaitement et n’est pas trop

serré, et qu’il ne pivote pas trop facilement. Si les brides d’ajustement sont trop longues après

avoir été positionnées et ajustées correctement, vous pouvez les raccourcir en les coupant

le long des lignes grises en pointillés indiquées par des pictogrammes en forme de ciseaux.

Les brides d’ajustement ne doivent être coupées que le long de ces lignes. Ne coupez en

aucun cas les brides d’ajustement à un autre endroit. Assurez-vous que la bande scratch est

sufﬁsamment longue pour que la bride d’ajustement puisse être correctement ﬁxée. Si vous

avez mis les protecteurs en les ajustant conformément aux instructions ci-dessus, et que les

brides d’ajustement sont trop courtes (au moins 3,5 cm de bande scratch étant nécessaires

pour attacher la bride d’ajustement), n’utilisez pas les protecteurs.

Si votre taille n’est pas disponible dans ce style, essayez un autre style de protecteur contre

les chocs Icon. Pour une protection et une sécurité maximales, les protecteurs Stryker Elbow

Armor ou Stryker Knee Armor ne doivent causer aucune gêne et ne doivent pas limiter la liberté

de mouvement du motard ou restreindre l’accès aux commandes de la moto, dans une position

normale de pilotage.

Positionnement et ﬁxation de la protection:

Il est très important que les protecteurs contre les chocs soient parfaitement adaptés à votre

morphologie. En fonction de leur conception et de leur fabrication, les divers types de protecteurs

contre les chocs vous iront différemment. Utilisez uniquement des protecteurs contre les chocs

adaptés à votre morphologie. N’utilisez aucun équipement non adapté à votre morphologie. Pour

obtenir la meilleure protection possible, vous devez placer les protecteurs contre les chocs sur les

parties du corps à protéger, de manière à couvrir les zones exposées. Si des protecteurs contre

les chocs sont déjà intégrés à une combinaison, une veste ou une chemise, en étant cousus

ou attachés par des fermetures éclair ou encore placés dans des poches spéciales, ils doivent

être à la bonne taille pour pouvoir être positionnés correctement. Si les protecteurs sont livrés

avec des ﬁxations indépendantes, et ne sont pas intégrés à un vêtement, vériﬁez que la forme

des protecteurs épouse parfaitement les parties du corps à protéger aﬁn d’assurer qu’ils sont

bien positionnés. Dans tous les cas, l’équipement adéquat a été fourni de manière à ce que ces

protecteurs contre les chocs restent fermement en contact avec le corps. Les protecteurs doivent

être portés sous les vêtements du motard aﬁn d’assurer leur maintien en place et la protection de

la zone exposée. Assurez-vous que les protecteurs contre les chocs vous vont parfaitement et ne

sont pas trop serrés. Assurez-vous que les brides d’ajustement sont sufﬁsamment longues pour

pouvoir être serrées et desserrées, aﬁn d’assurer une adaptation parfaite à votre corps.

Recommandations d’utilisation et ajustement:

Stryker Elbow Armor – Remarque : le protecteur Stryker Elbow Armor est disponible en 2 tailles,

selon la circonférence du bras. Assurez-vous d’avoir choisi la bonne taille conformément au

tableau ci-dessus.

• Tirez sur les scratchs de la bride d’ajustement de manière à l’élargir. Placez le protecteur sur le

dessus du bras, avec l’extrémité sans bride d’ajustement dirigée vers la main. En commençant

par l’extrémité avec la bride d’ajustement, faites passer la main en premier à travers la bride,

puis enﬁlez la manche du milieu et enﬁn la manche la plus éloignée (celle se situant du côté

de la main). Assurez-vous que le protecteur est correctement positionné : la bride autour du

biceps, la manche du milieu au creux du coude et l’autre manche autour de l’avant-bras. Le

logo Icon situé sur la pièce de protection du milieu doit être placé sur la pointe du coude.

• Assurez-vous que la bride d’ajustement est bien placée sur le biceps et à travers l’anneau

rectangulaire, puis repliez-la sur elle-même et appuyez fermement sur le scratch. Assurez-vous

que les brides d’ajustement sont sufﬁsamment longues pour pouvoir être serrées et desserrées,

et ajustez-les aﬁn de garantir une adaptation parfaite à votre morphologie. Assurez-vous que le

protecteur Stryker Elbow Armor vous va parfaitement, qu’il n’est pas trop serré et qu’il ne pivote

pas trop facilement. Si les brides d’ajustement sont trop longues après avoir été positionnées

et ajustées correctement, vous pouvez les raccourcir en les coupant le long des lignes grises

en pointillés indiquées par des pictogrammes en forme de ciseaux. La bride d’ajustement ne

peut être coupée que le long de ces lignes. Ne coupez en aucun cas les brides d’ajustement

AVERTISSEMENT

INSPECTIONS DE SÉCURITÉ ET OBSOLESCENCE

Avant chaque utilisation:

Inspectez la bande scratch aﬁn de vériﬁer l’absence d’usure, de saleté ou de tout autre élément

susceptible d’empêcher de ﬁxer les attaches en toute sécurité. N’oubliez pas de vous assurer que

les manches du Stryker Elbow Armor ne sont pas déchirées ou détachées du protecteur. Un EPI

mal attaché ne protège pas l’utilisateur. En cas d’usure des protecteurs Stryker Elbow Armor ou

Stryker Knee Armor, ou de toute partie constituante, remplacez-les immédiatement.

En cas d’impact:

En cas d’impact, les éléments clés des protecteurs Stryker Elbow Armor et Stryker Knee Armor

peuvent être irrémédiablement abîmés et les protecteurs Stryker Elbow et Knee Armor peuvent

ne plus être en mesure d’assurer la protection limitée contre les chocs décrite ci-dessus. Il est

possible que ce dégât ne soit pas visible à l’œil nu. En cas de choc, remplacez les protecteurs

Stryker Elbow Armor ou Stryker Knee Armor. Vous pouvez acheter vos nouveaux protecteurs

Stryker Elbow Armor et Stryker Knee Armor auprès d’un distributeur Icon.

Règle des 5 ans:

En général, tous les EPI doivent être remplacés au moins tous les cinq ans, même s’ils n’ont pas

subi de dégâts visibles.

PERFORMANCES

Les protecteurs Stryker Elbow Armor et Stryker Knee Armor ont subi une Évaluation de type EC

pour assurer leur conformité à la Directive 89/686/CEE. Ils ont également été examinés et testés

pour assurer leur conformité à la norme technique pertinente.

Résultats d’évaluation de conformité:

12 13

Stryker Elbow Armor et Stryker Knee Armor ne protègent pas contre les traumatismes causés par

des torsions, des chocs violents ou des mouvements extrêmes, ni contre les pressions résultant

d’un impact. Aucun protecteur ou système de protection contre les chocs ne peut garantir de

protection intégrale contre toutes les blessures. Ces équipements visent seulement à réduire les

risques pour les zones exposées aux blessures.

Conditions d’utilisation risquant de nuire aux performances des protecteurs Stryker

Elbow Armor et Stryker Knee Armor:

Le port des protecteurs Stryker Elbow Armor et Stryker Knee Armor permet de vous protéger.

Cependant, toute utilisation inappropriée de ces protecteurs peut gravement compromettre

leur efﬁcacité et leurs performances. Aﬁn de maintenir la capacité de protection d’origine des

protecteurs Stryker Elbow Armor et Stryker Knee Armor, veillez à les utiliser conformément

aux indications de la rubrique « Contraintes et limitations d’utilisation ». N’essayez jamais

de modiﬁer un des composants des protecteurs Stryker Elbow Armor et Stryker Knee Armor.

N’exercez jamais de torsion excessive sur les protecteurs Stryker Elbow Armor et Stryker Knee

Armor : cela constitue un cas d’utilisation inappropriée. Ne peignez jamais les protecteurs Stryker

Elbow Armor et Stryker Knee Armor et n’appliquez aucun colorant, de quelque nature que ce soit.

Icon n’acceptera aucune plainte et ne remplacera pas les protecteurs Stryker Elbow Armor et

Stryker Knee Armor qui ont été utilisés de manière inadéquate.

Conditions environnementales risquant de nuire aux performances des protecteurs

Stryker Elbow Armor et Stryker Knee Armor:

Tout ajout de substances étrangères et/ou tout entretien non adapté des protecteurs Stryker

Elbow Armor et Stryker Knee Armor peuvent gravement compromettre leur efﬁcacité et leurs

performances. N’exposez pas les protecteurs Stryker Elbow Armor et Stryker Knee Armor aux

rayons directs du soleil ou à une humidité extrême. Conservez les protecteurs Stryker Elbow

Armor et Stryker Knee Armor à l’abri des températures extrêmes (basses ou élevées), telles que

celles d’un véhicule fermé ou d’un lieu de stockage extérieur.

CONSEILS D’ENTRETIEN:

LIMITES DE PROTECTION

Limites de protection:

Les protecteurs contre les chocs sont considérés comme un équipement de protection

individuelle (EPI) car ils sont conçus et fabriqués pour assurer une protection limitée contre

le risque d’impact avec le sol ou le bitume, en cas de chute du motard, en limitant la force

d’impact transmise. Les protecteurs Stryker Elbow Armor et Stryker Knee Armor sont ﬂexibles

vers l’avant et l’arrière car une rigidité excessive pourrait transmettre les forces à l’extérieur de

la zone protégée. Stryker Elbow Armor et Stryker Knee Armor sont sufﬁsamment légers pour

éviter d’entraver les mouvements et pour permettre d’actionner facilement les commandes.

Nettoyage:

Ne lavez pas les protecteurs Stryker Elbow Armor et Stryker Knee Armor à l’eau. Éliminez la

saleté avec un chiffon humide. Séchez en posant les protecteurs Stryker Elbow Armor et Stryker

Knee Armor à plat sur une serviette, dans une pièce bien aérée. N’utilisez pas de sèche-cheveux

ou d’autres appareils chauffants. N’utilisez pas de solvants ou autres substances toxiques pour

nettoyer les protecteurs Stryker Elbow Armor et Stryker Knee Armor.

Maintenance:

Ne modiﬁez jamais aucun composant des protecteurs Stryker Elbow Armor et Stryker Knee Armor

sauf pour raccourcir les brides d’ajustement conformément aux instructions ci-dessus.

Rangement :

Rangez les protecteurs Stryker Elbow Armor et Stryker Knee Armor dans un endroit sec et bien

aéré, à l’abri des rayons du soleil ou de toute source de chaleur directe. Assurez-vous qu’ils ne

peuvent pas être renversés et qu’ils ne se trouvent pas sous des objets lourds. Ne rangez pas les

protecteurs Stryker Elbow Armor et Stryker Knee Armor en répartissant leur poids sur quelques

points uniquement. S’ils sont mouillés après utilisation, séchez les protecteurs Stryker Elbow

Armor et Stryker Knee Armor dans un espace aéré et à température ambiante, avant de les ranger.

N’utilisez pas de sèche-cheveux ou d’autres appareils chauffants.

AVERTISSEMENT

Pour identiﬁer la zone du protecteur Stryker Elbow Armor ou Stryker Knee Armor vouée à absorber

l’énergie, reportez-vous aux schémas ci-dessous:

Protection

La valeur moyenne

des résultats des

tests d’impact ne doit

pas dépasser 35 kN

Aucune valeur

individuelle de

résultat des tests

d’impact ne doit

dépasser 50 kN

Valeur moyenne des

tests

Valeur individuelle la

plus élevée

Stryker Elbow Armor Coude 28,3 kN 33,5 kN

Stryker Knee Armor Genou jusqu’à

mi-tibia 24,2 kN 33,6 kN

Produit Exigence pour le test de conformité vis-à-vis de la clause 5

de la norme EN 1621-1/1997

14 15

Transport :

Assurez-vous que les protecteurs Stryker Elbow Armor et Stryker Knee Armor ne peuvent pas

être renversés et qu’ils ne se trouvent pas sous des objets lourds. Ne pliez jamais les protecteurs

Stryker Elbow Armor et Stryker Knee Armor. Conservez les protecteurs Stryker Elbow Armor et

Stryker Knee Armor à l’abri des températures extrêmes (basses ou élevées), telles que celles d’un

véhicule fermé ou d’un lieu de stockage extérieur.

Pièces de rechange :

Aucune pièce de rechange n’est disponible pour les protecteurs Stryker Elbow Armor et Stryker

Knee Armor. Si les protecteurs Stryker Elbow Armor ou Stryker Knee Armor sont endommagés,

ils devront être remplacés.

Mise au rebut :

À la ﬁn du cycle de vie des protecteurs Stryker Elbow Armor et Stryker Knee Armor, ne les jetez

pas dans la nature. Mettez-les au rebut conformément aux dispositions locales en vigueur.

AVERTISSEMENT

STRYKER ELBOW ARMOR - MATÉRIAUX :

Corps: 39% Polyester, 59% Nylon, 2% Élasthane

Carcasse: 100% Polypropylene

Padding: 46% Polyester, 25% Polyuréthanne, 17% Polyéthylène, 12% Nylon

Doublure: 100% Polyester

STRYKER KNEE ARMOR - MATÉRIAUX :

Corps: 47% Nylon, 33% Polyuréthanne, 20% Polyester

Carcasse: 100% Polypropylene

Padding: 35% Polyester, 28% Polyuréthanne, 20% Nylon, 17% Polyéthylène

Doublure: 100% Polyester

Ces produits ne contiennent aucune substance nocive connue.

DÉCHARGE DE RESPONSABILITÉ

En portant ces équipements, l’utilisateur assume tous les risques inhérents à l’activité entreprise,

pouvant occasionner des blessures ou un accident mortel. Par conséquent, l’utilisateur renonce à

ce qu’une plainte soit déposée contre Icon (une division de LeMans Corporation) en cas de décès

ou de blessure corporelle et s’engage par là même à ce qu’aucune poursuite ne soit engagée en

cas de blessure ou de décès survenu malgré le port des équipements Icon.

CE-Kennzeichnung, die erkennen lässt, dass der Schutz mit den

Anforderungen der Richtlinie 89/686/EWG übereinstimmt

Herstellername oder -logo

Stryker Elbow Armor Name des Schutzes oder interner Fertigungscode

EN 1621-1/1997 Technische Referenznorm

“E” Type A

Angabe des geschützten Körperteils und des Vorlagentyps,

wie von der Norm EN 1621-1/1997 vorgesehen. Der unten

dargestellten Symboltabelle kann entnommen werden, welcher

Bereich vom Protektor geschützt wird

Piktogramm, das darauf hinweist, dass für dieses Produkt eine

Benutzeranleitung (Informationshinweis) bereitgestellt wurde

SYMBOL Geschützter Bereich

“S” Schulter

“E” Ellbogen

“K” Knie und oberes Schienbein

“K+L” Knie und oberes mittleres Schienbein

“L” Schienbein

“H” Hüfte

STRYKER ELBOW ARMOR UND STRYKER KNEE ARMOR

Aufprall-Protektoren

EN 1621-1/1997

RICHTLINIE 89/686/EWG, KATEGORIE II

PSA:

Icon Stryker Elbow Armor und Stryker Knee Armor werden gemäß EU-Richtlinie 89/686/EWG

als persönliche Schutzausrüstung (PSA) betrachtet. Die in dieser Anleitung beschriebenen

Ellbogen- und Knieschützer werden als PSA der Kategorie II eingestuft und dürfen daher die

CE-Kennzeichnung nur nach einer EG-Typgenehmigung oder einer nachfolgenden relevanten

Zertiﬁzierung bei einer benannten europäischen Stelle tragen. Das Anbringen der CE-

Kennzeichnung am Stryker Elbow Armor und Stryker Knee Armor bestätigt ihre Übereinstimmung

mit den grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie 89/686/

EWG.

Die in dieser Anleitung beschriebenen Ellbogen- und Knieschützer wurden der EG-

Baumusterprüfung durch RICOTEST s.r.l., benannte Stelle Nummer 0498, zum Nachweis der

Konformität mit der Richtlinie 89/686/EWG unterzogen. Sie wurden zusätzlich untersucht und

geprüft, um ihre Konformität mit der technischen Norm: EN 1621-1/1997 „Motorradfahrer-

Schutzkleidung gegen mechanische Belastung – Teil 1: Anforderungen und Prüfverfahren für

Aufprall-Protektoren“ nachzuweisen.

Erklärung:

LEGENDE DER SCHUTZSYMBOLE

Unten ist eine Erläuterung der CE-Kennzeichnung auf Stryker Elbow Armor und Stryker Knee

Armor zu sehen, wie sie von der Richtlinie 89/686/EEC und von EN 1621-1/1997 vorgesehen

ist. Diese Kennzeichnung beﬁndet sich auf einem Etikett, das auf die Stryker Elbow Armor und

Stryker Knee Armor aufgestickt ist.

Beispiel: Kennzeichnung für Stryker Elbow Armor

EINSATZBESCHRÄNKUNGEN UND -BEGRENZUNGEN:

Der Einsatz von Stryker Elbow Armor und Stryker Knee Armor ist ausschließlich auf das

Motorradfahren begrenzt. Stryker Elbow Armor und Stryker Knee Armor bieten nur unter ganz

bestimmten Umständen beschränkten Schutz. Stryker Elbow Armor und Stryker Knee Armor

sind für den Einsatz in oder unter einer Motorradjacke, Motorradhose oder einem Motorradanzug

bestimmt. Die Ergänzung anderer PSA oder Motorradbekleidung durch Stryker Elbow Armor und

Stryker Knee Armor impliziert nicht, dass die o. g. PSA oder Motorradbekleidung ebenfalls CE-

zugelassen ist. Das Motorradfahren ist von Natur aus gefährlich, und der Einsatz von Stryker

Elbow Armor und Stryker Knee Armor kann Verletzungen und Todesfälle nicht verhindern. Icon

empﬁehlt nachdrücklich, beim Motorradfahren immer mehrere Arten von PSA zu verwenden. Dazu

zählen zugelassene Helme, Jacken mit genehmigtem Aufprallschutz, Hosen mit genehmigtem

Aufprallschutz sowie Handschuhe und Stiefel.

WARNUNG

DARF NUR VOM VERBRAUCHER ENTFERNT WERDEN

Neben den Anweisungen können auf der Kennzeichnung codierte Informationen vorhanden

sein, mit denen Icon das Produkt nachverfolgt. Der Code kann auch in anderen Versionen der

Kennzeichnung vorkommen.

18 19

STRYKER ELBOW ARMOR STRYKER KNEE ARMOR

Einheitsgröße

Protektor-Größe Umfang des Bizeps

S/M 23 cm - 30.5 cm

L/XL 30.6 cm - 38 cm

EINSATZ

Auswahl der korrekten Größe:

Damit Sie Stryker Elbow Armor und Stryker Knee Armor in der richtigen Größe auswählen,

beachten Sie bitte die folgenden Tabellen.

Stryker Knee Armor – Hinweis: Die Protektoren für das rechte und das linke Knie sind nicht

gegeneinander austauschbar. Der Protektor für das rechte Knie ist am Symbol „R“ auf einem

Etikett am oberen Protektorende zu erkennen, der für das linke Knie am Symbol „L“. Vor dem

Anlegen und Einstellen der Protektoren darauf achten, diese richtig zuzuordnen.

• Klettverschlüsse an den Einstellriemen lösen. Protektor über dem Knie anlegen, wobei sich das

Icon-Logo mittig über der Kniescheibe beﬁnden muss. Die Einstellriemen sollten am Schienbein

entlang herabhängen. Einstellriemen einzeln hinter die Wade und zur Beininnenseite führen,

dabei darauf achten, dass sie nicht verdreht sind oder über Kreuz liegen. Einstellriemen

um die Vorderseite des Schienbeins wickeln. Nun das lose Ende des Klettverschlusses am

Einstellriemen fest auf das Gegenstück am Knieprotektor drücken.

• Überprüfen, ob die Einstellriemen die nötige Länge zum Festziehen oder Lösen besitzen,

und für korrekten Sitz anpassen. Darauf achten, dass der Stryker Knee Armor fest, aber

nicht zu straff sitzt und sich nicht zu leicht verschiebt. Falls nach korrekter Positionierung

und Anpassung der Einstellriemen zu lang ist, kann er durch Abschneiden entlang der durch

die Scheren-Piktogramme kenntlich gemachten grau gestrichelten Linien gekürzt werden.

Die Einstellriemen dürfen nur entlang dieser Linien gekürzt werden. Einstellriemen an keiner

anderen Stelle abschneiden. Darauf achten, dass genügend Länge für den Klettverschluss

verbleibt, damit die Einstellriemen sicher halten. Falls nach dem Anlegen und Einstellen der

Protektoren anhand der Anweisungen oben der Einstellriemen zu kurz ist und nicht mindestens

3,5 cm des losen Endes des Riemens für die Befestigung mit dem Klettverschluss zur Verfügung

stehen, Protektoren nicht verwenden.

Wenn diese Aufprall-Protektoren nicht ordnungsgemäß sitzen, bitte ein anderes Icon Modell

anprobieren. Um ein Maximum an Schutz und Sicherheit zu erzielen, muss der Stryker Elbow

Armor oder Stryker Knee Armor bequem sitzen und darf die Bewegungsfreiheit des Fahrers sowie

die Erreichbarkeit bzw. die Betätigung der Bedienelemente des Motorrads in einer normalen

Fahrposition nicht beeinträchtigen.

Positionierung und Sitz des Schutzes:

Der Sitz des Aufprall-Protektors ist äußerst wichtig. Der Sitz unterschiedlicher Aufprall-

Protektoren variiert aufgrund von Design und Konstruktion. Setzen Sie nur Aufprall-Protektoren

ein, die richtig sitzen. Ein Aufprall-Protektor, der nicht richtig angelegt werden kann, sollte nicht

verwendet werden. Damit die Aufprall-Protektoren größtmöglichen Schutz bieten, müssen sie

auf dem zu schützenden Bereich platziert werden und diesen auch wirksam abdecken. Wenn

die Aufprall-Protektoren bereits in einen Anzug, eine Jacke oder ein Hemd eingearbeitet und an

diese mittels Nähten oder Reißverschlüssen befestigt sind oder wenn sie in speziellen Taschen

sitzen, müssen sie für eine korrekte Positionierung die richtige Größe aufweisen. Werden die

Protektoren mit unabhängigen Stabilisatoren ausgeliefert und sind nicht in ein Kleidungsstück

eingearbeitet, müssen für die richtige Positionierung die Form des Protektors und die Form des

zu schützenden Bereichs möglichst genau übereinstimmen. In jedem Fall wurde die richtige

Ausrüstung mitgeliefert, die gewährleistet, dass der Aufprall-Protektor eng am Körper anliegt.

Die Protektoren müssen unter der Kleidung getragen werden, damit sie nicht verrutschen können

und den zu schützenden Bereich bedecken. Achten Sie stets darauf, dass die Protektoren eng,

aber nicht zu fest sitzen. Überprüfen Sie, ob die Einstellriemen die für das Festziehen und Lösen

nötige Länge aufweisen, damit einwandfreier Sitz erzielt werden kann.

Tragehinweise und Einstellung:

Stryker Elbow Armor – Hinweis: Der Stryker Ellbogenprotektor ist in 2 Größen (abhängig vom

Armumfang) erhältlich. Wählen Sie anhand der Größentabelle oben die richtige Größe aus.

• Klettverschluss am Einstellriemen lösen und so das Spiel des Riemens vergrößern. Protektor an

der Außenseite des Arms positionieren, wobei das Protektorende ohne Einstellriemen zur Hand

zeigt. Mit dem Ende mit Einstellriemen beginnen und die Hand zuerst durch den Einstellriemen

führen, danach durch die Mittelmanschette und schließlich durch die Manschette am anderen

Ende. Darauf achten, dass der Protektor korrekt sitzt: Riemen um den Bizeps, Mittelmanschette

an der Innenseite des Ellbogens und Endmanschette über dem Unterarm. Das Icon-Logo am

Mittelprotektor sollte sich über der Ellbogenspitze beﬁnden.

• Überprüfen, dass der Einstellriemen über den Bizeps und durch die rechteckige Schlaufe

läuft, dann zurückführen und fest auf den Klettverschluss pressen. Überprüfen, dass der

Einstellriemen die nötige Länge zum Festziehen oder Lösen besitzt, und für korrekten Sitz

anpassen. Darauf achten, dass der Stryker Elbow Armor fest, aber nicht zu straff sitzt und sich

nicht zu leicht verschiebt. Falls nach korrekter Positionierung und Anpassung der Einstellriemen

zu lang ist, kann er durch Abschneiden entlang der durch die Scheren-Piktogramme kenntlich

gemachten grau gestrichelten Linien gekürzt werden. Der Einstellriemen darf nur entlang dieser

Linien gekürzt werden. Einstellriemen an keiner anderen Stelle abschneiden. Darauf achten,

dass genügend Länge für den Klettverschluss verbleibt, damit der Einstellriemen sicher hält.

Falls nach dem Anlegen und Einstellen der Protektoren anhand der Anweisungen oben der

Einstellriemen zu kurz ist und nicht mindestens 3,5 cm des losen Endes des Riemens für die

Befestigung mit dem Klettverschluss zur Verfügung stehen, Protektoren nicht verwenden.

WARNUNG

SICHERHEIT UND ALTERUNG

Vor jedem Einsatz:

Klettverschlüsse auf Abnutzung, Verschmutzung oder andere Bedingungen überprüfen, die einen

sicheren Sitz der Einstellriemen verhindern könnten. Überprüfen, dass die Manschetten am

Stryker Elbow Armor nicht abgerissen oder vom Protektor gelöst sind. Eine nicht einwandfrei

befestigte PSA kann ihren Benutzer nicht schützen. Bei Abnutzung des Stryker Elbow Armor oder

Stryker Knee Armor oder von deren Bestandteilen diese umgehend ersetzen

Bei einem Aufprall:

Bei einem Aufprall können die zentralen Elemente des Stryker Elbow Armor und Stryker Knee

Armor beschädigt werden. Stryker Elbow Armor und Stryker Knee Armor bieten in diesem

Fall möglicherweise nicht mehr den oben beschriebenen eingeschränkten Schutz vor der

Aufprallenergie. Mit bloßem Auge ist der Schaden eventuell nicht zu erkennen. Den Stryker

Elbow Armor oder Stryker Knee Armor nach jedem Aufprall grundsätzlich ersetzen. Ersatz für den

Stryker Elbow Armor und Stryker Knee Armor ist bei jedem Icon Händler erhältlich.

5-Jahres-Regel:

Allgemein sollte jede PSA mindestens alle fünf Jahre ersetzt werden, selbst wenn sie keine

sichtbaren Schäden aufweist.

LEISTUNG

Stryker Elbow Armor und Stryker Knee Armor wurden einer EG-Baumusterprüfung unterzogen, um

die Konformität mit der Richtlinie 89/686/EWG nachzuweisen. Sie wurden zusätzlich untersucht

und geprüft, um ihre Konformität mit der entsprechenden technischen Norm nachzuweisen.

Prüfergebnisse der Baumusterprüfung:

20 21

Objekt auftreten können, bzw. Traumen, die durch extreme Bewegungen verursacht werden.

Aufprallprotektoren oder Aufprallschutzeinrichtungen können keinen kompletten Schutz vor

Verletzungen bieten. Sie sollen lediglich dazu beitragen, das Verletzungsrisiko im geschützten

Bereich zu verringern.

Falsche Verwendung, welche die Leistung von Stryker Elbow Armor und Stryker Knee

Armor beeinträchtigt:

Stryker Elbow Armor und Stryker Knee Armor müssen getragen werden, um überhaupt einen

Schutz zu gewährleisten. Der falsche Einsatz dieser Aufprall-Protektoren kann ihre Effektivität

erheblich beeinträchtigen und die Leistung verringern. Damit Stryker Elbow Armor und Stryker

Knee Armor ihr ursprüngliches Schutzpotenzial beibehalten, dürfen sie nur auf die unter

„Einsatzbeschränkungen und -begrenzungen“ beschriebene Weise verwendet werden. Stryker

Elbow Armor und Stryker Knee Armor nicht manipulieren. Stryker Elbow Armor und Stryker

Knee Armor dürfen nie übermäßig verbogen oder verdreht werden. Stryker Elbow Armor und

Stryker Knee Armor nie lackieren oder mit Farbstoffen bearbeiten. Icon akzeptiert bei falscher

Verwendung keine Beanstandungen und leistet in einem solchen Fall keinen Ersatz für Stryker

Elbow Armor und Stryker Knee Armor.

Umweltbedingungen, die zu einer Verschlechterung der Leistung von Stryker Elbow

Armor und Stryker Knee Armor führen:

Verschmutzung durch Fremdsubstanzen bzw. falsche Behandlung können die Wirksamkeit von

Stryker Elbow Armor und Stryker Knee Armor und deren Leistung erheblich verringern. Stryker

Elbow Armor und Stryker Knee Armor dürfen keinem starken direkten Sonnenlicht oder extremer

Feuchtigkeit ausgesetzt werden. Stryker Elbow Armor und Stryker Knee Armor dürfen keinen

extrem hohen oder niedrigen Temperaturen, wie z. B. in einem geschlossenen Fahrzeug oder bei

der Lagerung im Freien, ausgesetzt werden.

PFLEGEANLEITUNG:

SCHUTZBEGRENZUNGEN

Schutzbegrenzungen:

Diese Aufprallprotektoren werden als persönliche Schutzausrüstung (PSA) betrachtet, weil sie bei

Stürzen vom Motorrad begrenzten Schutz bei einem Aufprall auf dem Boden oder auf der Straße

bieten, indem sie die übertragene Aufprallkraft mindern. Stryker Elbow Armor und Stryker Knee

Armor sind sowohl nach vorne als auch nach hinten gewölbt, da bei einer zu steifen Auslegung

Kräfte in Zonen außerhalb des geschützten Bereichs übertragen werden könnten. Stryker

Elbow und Knee Armor wurden in Leichtbauweise konzipiert, damit sie die Bewegungsfreiheit

möglichst wenig einschränken und die wirkungsvolle Betätigung der Bedienelemente gestatten.

Stryker Elbow Armor und Stryker Knee Armor verhindern keine Traumen durch starken Aufprall,

Traumen durch hohe Biege-, Torsions- oder Druckkräfte, wie sie durch das Schlagen gegen ein

Reinigung:

Stryker Elbow Armor und Stryker Knee Armor nicht mit Wasser waschen. Etwaigen Schmutz mit

einem feuchten Tuch abwischen. Stryker Elbow Armor und Stryker Knee Armor zum Trocknen an

einem gut belüfteten Ort auf ein Handtuch legen. Keine Haartrockner oder anderen Heizgeräte

verwenden. Keine Lösungsmittel oder anderen giftigen Substanzen zum Reinigen Stryker Elbow

Armor oder Stryker Knee Armor verwenden

Pﬂege:

Stryker Elbow Armor und Stryker Knee Armor nicht modiﬁzieren, außer wie in den Anweisungen

oben zum Kürzen der Einstellriemen beschrieben.

Lagerung:

Stryker Elbow Armor und Stryker Knee Armor in einem trockenen, belüfteten Bereich ohne direkte

Einstrahlung von Sonnenlicht oder Wärme lagern. Darauf achten, dass sie nicht umgestoßen

werde können und nicht unter schweren Objekten lagern. Stryker Elbow Armor und Stryker Knee

Armor nicht so lagern, dass ihr Gewicht nur an wenigen Eckpunkten getragen wird. Wenn Stryker

Elbow Armor und Stryker Knee Armor nach der Nutzung nass sind, in einem gut belüfteten Raum

bei Zimmertemperatur trocknen; keinen Haartrockner oder andere Heizgeräte verwenden.

WARNUNG

In welchem Bereich der Stryker Elbow Armor und Stryker Knee Armor die Energie absorbieren,

geht aus den nachstehenden Zeichnungen hervor:

Schutzbereich

Mittelwert der

Ergebnisse der

Aufprallprüfung

darf 35 kN nicht

überschreiten

Kein einzelner Wert

der Aufprallprüfung

darf 50 kN

überschreiten

Mittelwerte der

Prüfungen Höchster Einzelwert

Stryker Elbow Armor Ellbogen 28.3 kN 33.5 kN

Stryker Knee Armor Knie/oberes mit-

tleres Schienbein 24.2 kN 33.6 kN

Produkt Anforderung bei Prüfung in Übereinstimmung mit Abschnitt 5

von EN 1621-1/1997

22 23

Transport:

Darauf achten, dass Stryker Elbow Armor und Stryker Knee Armor nicht gestoßen werden können

und nicht unter schweren Objekten transportiert werden. Stryker Elbow Armor oder Stryker

Knee Armor niemals zusammenfalten. Stryker Elbow Armor oder Stryker Knee Armor dürfen

keinen extrem hohen oder niedrigen Temperaturen, wie z. B. in einem geschlossenen Fahrzeug,

ausgesetzt werden.

Ersatzteile:

Für Stryker Elbow Armor und Stryker Knee Armor sind keine Ersatzteile verfügbar. Wenn der

Stryker Elbow Armor oder Stryker Knee Armor beschädigt sein sollte, müssen sie ausgetauscht

werden.

Entsorgung:

Stryker Elbow Armor und Stryker Knee Armor immer ordnungsgemäß entsprechend den örtlichen

Vorschriften entsorgen.

ENTHALTENE WERKSTOFFE – STRYKER ELBOW ARMOR:

Rumpf: 39% Polyester, 59% Nylon, 2% Elastan

Hülle: 100% Polypropylen

Polsterung: 46% Polyester, 25% Polyurethan, 17% Polyethylen, 12% Nylon

Futter: 100% Polyester

Ohne Dekoration

ENTHALTENE WERKSTOFFE – STRYKER KNEE ARMOR:

Rumpf: 47% Nylon, 33% Polyurethan, 20% Polyester

Hülle: 100% Polypropylen

Polsterung: 35% Polyester, 28% Polyurethan, 20% Nylon, 17% Polyethylen

Futter: 100% Polyester

Ohne Dekoration

Diese Produkte enthalten keine als schädlich bekannten Substanzen.

WARNUNG

VERZICHTSERKLÄRUNG DES EIGENTÜMERS

Bei der Verwendung dieser Ausrüstung trägt der Benutzer alle Risiken im Zusammenhang mit

dieser Aktivität, die zu Verletzungen ggf. mit Todesfolge führen kann. Der Benutzer gibt im Falle

seines Todes oder im Falle von Verletzungen seiner Person alle Ansprüche gegen Icon (einen

Geschäftsbereich der LeMans Corporation) auf und verpﬂichtet sich, nach Verletzungen oder Tod

während der Verwendung von Icon Produkten keine Klage zu erheben.

Il marchio CE indica che la protezione è conforme ai requisiti o

alla direttiva 89/686/CEE

Nome o logo del produttore

Stryker Elbow Armor Nome della protezione o codice di fabbricazione interno

EN 1621-1/1997 Normativa tecnica di riferimento

“E” Type A

Speciﬁca del tipo di modello e della parte del corpo protetta,

prevista dalla normativa EN 1621-1/1997. Consultare la tabella

dei simboli riportata di seguito per veriﬁcare l’area coperta dal

protettore

Pittogramma che indica che è disponibile un Manuale per

l’utente (Avviso informativo) per questo prodotto

Simbolo Area protetta

“S” Spalla

“E” Gomito

“K” Ginocchio e tibia superiore

“K+L” Ginocchio e metà superiore della tibia

“L” Tibia

“H” Anca

STRYKER ELBOW ARMOR E STRYKER KNEE ARMOR

Protettori contro gli impatti

EN 1621-1/1997

DIRETTIVA 89/686/CEE, CATEGORIA II

DISPOSITIVI DI PROTEZIONE INDIVIDUALE:

Icon Stryker Elbow Armor e Stryker Knee Armor sono considerati dispositivi di protezione

individuale (PPE, Personal Protective Equipment), come deﬁnito nella direttiva 89/686/CEE.

I protettori per gomiti e ginocchia descritti in questo manuale sono considerati dispositivi di

protezione individuale di Categoria II e pertanto possono esporre il marchio CE solo dopo aver

superato un’approvazione di tipo CE e aver conseguito una successiva e rilevante certiﬁcazione

presso un organismo notiﬁcato dell’Unione Europea. La presenza del marchio CE sui prodotti

Stryker Elbow Armor e Stryker Knee Armor indica la conformità dei prodotti ai requisiti essenziali

per la salute e la sicurezza (Basic Health and Safety Requirements), in base alla direttiva 89/686/

CEE.

I protettori per gomiti e ginocchia descritti in questo manuale sono stati sottoposti all’esame

di tipo CE presso RICOTEST s.r.l., numero organismo notiﬁcato 0498, allo scopo di garantire

la conformità con la direttiva 89/686/CEE. Sono stati inoltre esaminati e testati per garantire

la loro conformità con la normativa tecnica EN 1621-1/1997, “Indumenti di protezione per

motociclisti contro gli impatti meccanici - Parte 1: Requisiti e metodi di test per i protettori

contro gli impatti”.

Spiegazione:

LEGENDA SIMBOLI DI PROTEZIONE

Segue una spiegazione del marchio CE riportato sui prodotti Stryker Elbow Armor e Stryker Knee

Armor previsto dalla direttiva 89/686/CEE e dalla normativa EN 1621-1/1997. Il marchio è

applicato su un’etichetta cucita sui prodotti Stryker Elbow Armor e Stryker Knee Armor.

Esempio: marchio di Stryker Elbow Armor

RESTRIZIONI E LIMITAZIONI D’USO:

L’uso dei prodotti Stryker Elbow Armor e Stryker Knee Armor è strettamente limitato al

motociclismo. Stryker Elbow Armor e Stryker Knee Armor sono stati progettati per offrire

protezione limitata, esclusivamente in condizioni speciﬁche. Stryker Elbow Armor e Stryker Knee

Armor sono stati progettati per essere utilizzati dentro o sotto un completo, una giacca o pantaloni

da moto. L’ aggiunta dei prodotti Stryker Elbow Armor e Stryker Knee Armor a qualsiasi altro

dispositivo di protezione individuale o abbigliamento da motociclismo non implica che il suddetto

dispositivo di protezione individuale o abbigliamento sia anche omologato CE. Il motociclismo

è considerato uno sport pericoloso e l’utilizzo dei prodotti Stryker Elbow Armor e Stryker Knee

Armor non è sufﬁciente a impedire infortuni talvolta anche gravi. Icon raccomanda vivamente di

utilizzare sempre molteplici dispositivi di protezione individuale, tra cui un casco omologato, una

giacca con armatura ad impatto omologata, pantaloni con armatura ad impatto omologata, guanti

e stivali quando si pratica motociclismo.

AVVERTENZA

DEVE ESSERE RIMOSSA SOLO DAL CONSUMATORE

In aggiunta alle istruzioni sul marchio, ci potrebbero essere alcune informazioni codiﬁcate

utilizzate da Icon per tenere traccia del prodotto. Il codice potrebbe comparire anche in altre

versioni del marchio.

26 27

STRYKER KNEE ARMOR

Taglia unica

STRYKER ELBOW ARMOR

Dimensioni del protettore Circonferenza del bicipite

S/M 23 cm - 30.5 cm

L/XL 30.6 cm - 38 cm

UTILIZZO

Selezione della taglia più adatta:

Per scegliere la taglia più adatta di Stryker Elbow Armor o Stryker Knee Armor, consultare le

tabelle riportate di seguito

regolazione è troppo corta, lasciare almeno 3,5 cm sull’estremità allentata della cinghia di

regolazione con l’allacciatura a gancio per ﬁssare la cinghia stessa. Non utilizzare i protettori.

Stryker Knee Armor - Nota: i protettori per ginocchia destro e sinistro non sono intercambiabili.

Il protettore per ginocchia destro è contrassegnato dal simbolo “R” su un’etichetta sul bordo

superiore del protettore stesso, mentre quello sinistro è contrassegnato dal simbolo “L”. Prima di

indossare i protettori e di regolarli, assicurarsi di aver scelto il protettore corretto.

• Sganciare l’allacciatura a gancio sulle cinghie di regolazione. Posizionare il protettore sul

ginocchio con il logo Icon centrato sulla copertura del ginocchio. Le cinghie di regolazione

devono essere posizionate sulla parte esterna rispetto alla tibia. Facendo attenzione a non

incrociare o torcere le cinghie di regolazione, portare ciascuna cinghia, una per volta, dietro

il polpaccio e verso l’interno della gamba, in modo da avvolgere la parte anteriore della tibia.

Quindi, premere con decisione l’estremità libera dell’allacciatura a gancio sulla cinghia di

regolazione sull’allacciatura che si trova sul protettore per ginocchia.

• Assicurarsi che le cinghie di regolazione abbiano la lunghezza necessaria per allentarsi o

restringersi, quindi regolarle sulla posizione corretta. Veriﬁcare che Stryker Knee Armor aderisca

perfettamente senza stringere e che non si sposti dalla posizione corretta troppo facilmente.

Se, dopo il posizionamento e la regolazione, la cinghia di regolazione risulta troppo lunga, può

essere accorciata tagliando lungo le linee grigie tratteggiate indicate dai pittogrammi delle

forbici. Le cinghie di regolazione possono essere tagliate solo lungo le linee tratteggiate. Non

tagliare le cinghie di regolazione in altri punti. Assicurarsi di lasciare la distanza necessaria

dall’allacciatura a gancio in modo che le cinghie di regolazione siano ﬁssate correttamente.

Se i protettori sono stati inseriti e regolati secondo le istruzioni sopra indicate, e la cinghia

di regolazione è troppo corta, lasciare almeno 3,5 cm sull’estremità allentata della cinghia di

regolazione con l’allacciatura a gancio per ﬁssare la cinghia stessa. Non utilizzare i protettori.

Se non si riesce a trovare una protezione adeguata tra questi modelli di protettori da impatto,

provare un altro modello di protettore Icon. Per ottenere la massima protezione e sicurezza, i

prodotti Stryker Elbow Armor o Stryker Knee Armor non devono causare alcun fastidio né ridurre

la libertà di movimento dei motociclisti o limitare le operazioni di guida o l’accesso ai comandi

del motociclo mentre il pilota si trova in una posizione di guida normale.

Posizione e aderenza della protezione:

L’aderenza del protettore contro gli impatti è molto importante. L’aderenza dei diversi protettori

contro gli impatti varia in base al modello e al metodo di fabbricazione. Utilizzare esclusivamente

i protettori contro gli impatti della propria taglia. Non utilizzare protettori contro gli impatti che

non aderiscono perfettamente. Per sfruttare al massimo la protezione offerta, i protettori contro

gli impatti devono essere posizionati correttamente e coprire completamente la parte interessata.

Se i protettori contro gli impatti sono già integrati in un completo, giacca o giubbotto e sono

chiusi mediante delle cerniere o delle chiusure in stoffa, oppure sono posizionati in tasche

speciali, è necessario che siano della taglia corretta afﬁnché vengano indossati correttamente. Se

i protettori vengono forniti con supporti indipendenti e non sono integrati in un indumento, per un

posizionamento corretto la taglia dei protettori e quella delle aree protette devono corrispondere.

In tutti i casi sono state fornite le attrezzature adeguate per mantenere i protettori a stretto

contatto con il corpo. I protettori devono essere indossati sotto gli abiti del motociclista per

garantire che non si spostino e che coprano l’area protetta. Assicurarsi sempre che i protettori

contro gli impatti aderiscano perfettamente senza stringere eccessivamente. Veriﬁcare che le

cinghie di regolazione con chiusura a strappo siano della lunghezza necessaria per stringere e

allentare il protettore mantenendo una corretta aderenza.

Come indossare e regolare la protezione:

Stryker Elbow Armor - Nota: Stryker Elbow Armor è disponibile in due taglie, a seconda della

circonferenza del braccio. Assicurarsi di aver scelto la taglia corretta in base al graﬁco riportato

sopra.

• Sganciare l’allacciatura a gancio sulla cinghia di regolazione e allentare la fascia elastica. Con

il protettore posizionato sul lato esterno del braccio e l’estremità del protettore senza cinghia di

regolazione direzionata verso la mano, partendo dalla parte ﬁnale della cinghia di regolazione,

fare scorrere la mano prima attraverso la cinghia, quindi sulla manica centrale e inﬁne sulla

parte estrema della manica verso la mano. Assicurarsi che il protettore sia nella posizione

corretta con la cinghia attorno al bicipite, la manica centrale dalla parte interna del gomito e

la manica ﬁnale sull’avambraccio. Il logo Icon sulla parte centrale del protettore deve trovarsi

all’altezza del gomito.

• Assicurarsi che la cinghia di regolazione sia posizionata sul bicipite e attraverso l’anello

rettangolare, quindi piegarla su se stessa e premere con decisione per agganciare l’allacciatura

a gancio. Assicurarsi che la cinghia di regolazione abbia la lunghezza necessaria per allentarsi

o restringersi, quindi regolarla sulla posizione corretta. Veriﬁcare che Stryker Elbow Armor

aderisca perfettamente senza stringere e che non si sposti dalla posizione corretta troppo

facilmente. Se, dopo il posizionamento e la regolazione, la cinghia di regolazione risulta troppo

lunga, può essere accorciata tagliando lungo le linee grigie tratteggiate indicate dai pittogrammi

delle forbici. La cinghia di regolazione può essere tagliata solo lungo le linee tratteggiate. Non

tagliare la cinghia di regolazione in altri punti. Assicurarsi di lasciare la distanza necessaria

dall’allacciatura a gancio in modo che la cinghia di regolazione sia ﬁssata correttamente. Se

i protettori sono stati inseriti e regolati secondo le istruzioni sopra indicate, e la cinghia di

AVVERTENZA

ISPEZIONI DI SICUREZZA E OBSOLESCENZA

Prima dell’utilizzo:

Veriﬁcare che non vi siano indumenti, sporcizia o residui di altro genere sulla chiusura

dell’allacciatura a gancio che possano ostacolare il ﬁssaggio corretto delle cinghie di regolazione.

Assicurarsi che le maniche sul prodotto Stryker Elbow Armor non siano strappate o staccate dalla

protezione. Dispositivi di protezione individuale ﬁssati in modo improprio non possono garantire

la protezione dell’utente. Se i prodotti Stryker Elbow Armor o Stryker Knee Armor, o qualsiasi loro

parte, risultano usurati, sostituirli immediatamente

In caso di impatto:

In caso di impatto, i componenti principali di Stryker Elbow Armor e Stryker Knee Armor

potrebbero danneggiarsi e i protettori Stryker potrebbero non fornire più la protezione limitata

contro la trasmissione d’urto sopra descritta. Il danno potrebbe non essere visibile a occhio

nudo. In tutti i casi di impatto, sostituire il protettore Stryker Elbow Armor o Stryker Knee Armor.

I protettori Stryker Elbow Armor e Stryker Knee Armor di sostituzione possono essere acquistati

nei negozi di vendita Icon.

Regola dei 5 anni:

In generale, tutti i dispositivi di protezione individuale dovrebbero essere sostituiti almeno ogni

cinque anni anche se non presentano danni visibili.

PRESTAZIONI

I prodotti Stryker Elbow Armor e Stryker Knee Armor sono stati sottoposti all’Esame di tipo CE

per garantire la conformità con la direttiva 89/686/CEE.I protettori sono stati inoltre esaminati e

testati per garantire la loro conformità con la normativa tecnica appropriata.

Risultati della prova:

28 29

Un utilizzo improprio compromette le prestazioni dei prodotti Stryker Elbow Armor e

Stryker Knee Armor:

Stryker Elbow Armor e Stryker Knee Armor devono essere indossati per poter fornire la protezione

desiderata. Un utilizzo improprio dei protettori contro gli impatti può ridurne notevolmente

l’efﬁcacia e le prestazioni. Per mantenere inalterate nel tempo le caratteristiche di protezione

originali, Stryker Elbow Armor e Stryker Knee Armor devono essere utilizzati esclusivamente come

indicato nella sezione “Restrizioni e limitazioni di utilizzo” della presente nota informativa. Non

modiﬁcare in alcun modo nessuna parte dei protettori Stryker Elbow Armor e Stryker Knee Armor.

L’utilizzo improprio dei protettori Stryker Elbow Armor e Stryker Knee Armor consiste anche nel

piegarli o torcerli eccessivamente. Non verniciare Stryker Elbow Armor e Stryker Knee Armor e

non utilizzare coloranti di alcun tipo. Icon non accetterà reclami o richieste di sostituzione se

Stryker Elbow Armor e Stryker Knee Armor risultano essere stati utilizzati in modo improprio.

Condizioni ambientali che possono compromettere le prestazioni dei prodotti Stryker

Elbow Armor e Stryker Knee Armor:

La contaminazione da sostanze estranee e/o una manutenzione non adeguata possono

compromettere seriamente l’efﬁcacia e le prestazioni dei prodotti Stryker Elbow Armor e Stryker

Knee Armor. Non esporre i protettori Stryker Elbow Armor e Stryker Knee Armor alla luce del

sole diretta o all’umidità per tempi eccessivamente prolungati. Non esporre Stryker Elbow Armor

e Stryker Knee Armor a temperature eccessivamente alte o basse, ad esempio, non conservarli

all’interno di un’automobile chiusa o all’aperto.

ISTRUZIONI SULLA CURA:

LIMITI DI PROTEZIONE

Limiti di protezione:

I protettori contro gli impatti sono considerati dispositivi di protezione individuale (PPE) poiché

sono stati progettati e realizzati per garantire una protezione limitata contro il rischio di impatto

con il terreno, in caso di caduta dal motociclo, dal momento che limitano la forza di impatto

trasmessa. Stryker Elbow Armor e Stryker Knee Armor sono estremamente ﬂessibili poiché una

rigidità eccessiva potrebbe trasmettere la forza d’impatto fuori dall’area protetta. Stryker Elbow

Armor e Stryker Knee Armor sono progettati per essere leggeri, in modo tale da garantire la

massima libertà di movimento e il massimo controllo del mezzo. Stryker Elbow Armor e Stryker

Elbow Armor non sono in grado di evitare traumi causati da impatti ad alta energia, traumi

dovuti a forze violente di ﬂessione, rotazione, torsione o schiacciamento, causate dall’impatto

con oggetti oppure traumi causati da movimenti estremi. Nessun protettore o altra protezione

dagli impatti è in grado di offrire un livello di sicurezza completo contro tutti i tipi di infortuni;

il principio è di creare un prodotto in grado di ridurre il rischio di infortunio dell’area protetta.

Pulizia:

Non lavare Stryker Elbow Armor e Stryker Knee Armor con acqua. Rimuovere lo sporco con un

panno umido. Asciugare posando Stryker Elbow Armor e Stryker Knee Armor su un asciugamano

in una zona ben ventilata. Non utilizzare asciugacapelli o altri riscaldatori. Non utilizzare solventi

o altre sostanze tossiche per la pulizia di Stryker Elbow Armor o Stryker Knee Armor.

Manutenzione:

Non modiﬁcare in alcun modo nessuna parte dei prodotti Stryker Elbow Armor e Stryker Knee

Armor salvo per l’accorciamento delle cinghie di regolazione in base alle istruzioni sopra riportate.

Conservazione:

Conservare Stryker Elbow Armor e Stryker Knee Armor in un ambiente senza umidità e ben

areato, lontano dalla luce del sole e dal riscaldamento diretto. Evitare gli urti con altri oggetti e

non conservarli sotto materiali pesanti. Conservare i prodotti Stryker Elbow Armor e Stryker Knee

Armor distribuendone il peso in maniera omogenea. Se dopo l’uso i protettori Stryker Elbow Armor

e Stryker Knee Armor sono ancora bagnati, prima di conservarli lasciarli asciugare in un ambiente

ben areato a temperatura ambiente; non utilizzare asciugacapelli o altri riscaldatori.

Trasporto:

Evitare gli urti con altri oggetti e non trasportare Stryker Elbow Armor e Stryker Knee Armor sotto

materiali pesanti. Non piegare in alcun modo Stryker Elbow Armor o Stryker Knee Armor. Non

esporre i prodotti Stryker Elbow Armor o Stryker Knee Armor a temperature eccessivamente alte

o basse, ad esempio, non conservarli all’interno di un’automobile chiusa.

AVVERTENZA

Al ﬁne di individuare l’area del protettore Stryker Elbow Armor o Stryker Knee Armor che assorbe

energia, vedere le ﬁgure riportate di seguito:

Protezioni

Il valore medio dei

risultati dei test di

impatto non deve

superare 35 kN

Nessun valore di test

di impatto singolo

deve superare 50 kN

Valore medio dei testi Valore singolo massimo

Stryker Elbow Armor Gomito 28.3 kN 33.5 kN

Stryker Knee Armor

Ginocchio/

metà superiore

tibia

24.2 kN 33.6 kN

Prodotto Requisito se testato in conformità con la clausola 5 della

normativa EN 1621-1/1997

30 31

Parti di ricambio:

Non sono disponibili parti di ricambio per i prodotti Stryker Elbow Armor e Stryker Knee Armor;

in caso di danneggiamento, devono essere sostituiti.

Smaltimento:

Al termine della loro vita utile, non smaltire Stryker Elbow Armor e Stryker Knee Armor

nell’ambiente. Smaltire i protettori in conformità con le normative locali

AVVERTENZA

MATERIALI DI COMPOSIZIONE PROTETTORE PER STRYKER ELBOW ARMOR:

Tronco: 39% Poliestere, 59% Nylon, 2% Elastan

Strato esterno: 100% Polipropilene

Imbottitura: 46% Poliestere, 25% Poliuretano, 17% Polietilene, 12% Nylon

Fodera: 100% Poliestere

Particolare della decorazione

MATERIALI DI COMPOSIZIONE PROTETTORE PER STRYKER KNEE ARMOR:

Tronco: 47% Nylon, 33% Poliuretano, 20% Poliestere

Strato esterno: 100% Polipropilene

Imbottitura: 35% Poliestere, 28% Poliuretano, 20% Nylon, 17% Polietilene

Fodera: 100% Poliestere

Particolare della decorazione

Questi prodotti non contengono sostanze nocive note.

ATTO DI RINUNCIA E LIBERAZIONE DA PARTE PROPRIETARIO

Per l’utilizzo di questa attrezzatura l’utente si assume tutti i rischi associati a questo tipo

di attività, che può causare infortuni anche gravi o il decesso. L’utente rinuncia a qualsiasi

rivendicazione nei confronti di Icon (una divisione di LeMans Corporation) in caso di decesso

o infortunio e si impegna a non intraprendere alcuna azione legale per eventuali rivendicazioni

derivanti da infortunio o decesso sopravvenuto durante l’utilizzo dei prodotti Icon.

El marcado de CE indica que la protección cumple con los req-

uisitos de la directiva 89/686/CEE

Nombre o logotipo del fabricante

Stryker Elbow Armor Nombre de la protección o código interno de fabricación

EN 1621-1/1997 Estándar técnico de referencia

“E” Type A

Especiﬁcaciones del tipo de plantilla y de la zona corporal pro-

tegida, previstas por la normativa EN 1621-1/1997. Consulte la

tabla de símbolos que se muestra a continuación para ver el área

que cubre la protección

Este pictograma indica que hay un Manual del usuario (docu-

mento informativo) disponible para este producto

Símbolo Área protegida

“S” Hombro

“E” Codo

“K” Rodilla y corva

“K+L” Rodilla y espinilla

“L” Espinilla

“H” Cadera

STRYKER ELBOW ARMOR Y STRYKER KNEE ARMOR

Protección contra impactos

EN 1621-1/1997

DIRECTIVA 89/686/CEE, CATEGORÍA II

EPI

Stryker Elbow Armor y Stryker Knee Armor se consideran equipos de protección individual (EPI),

según lo establecido por la directiva europea 89/686/CEE. Las rodilleras y coderas descritas

en este manual se incluyen en la categoría II (EPI) por lo que solo lucirán el marcado de

CE tras haber superado un examen de tipo CE y haber obtenido la relevante certiﬁcación

posterior correspondiente de un organismo europeo notiﬁcado. El marcado de CE que se puede

ver en Stryker Elbow Armor y Stryker Knee Armor indica la conformidad de los productos con las

disposiciones básicas de seguridad y de salud establecidas en la directiva 89/686/CEE.

Las coderas y rodilleras descritas en este manual, han sido sometidas a un examen de tipo CE

en RICOTEST s.r.l., número de organismo notiﬁcado 0498, a ﬁn de garantizar la conformidad

con la directiva 89/686/CEE. Además han sido sometidas a pruebas y exámenes adicionales para

garantizar su conformidad con el estándar técnico: EN 1621-1/1997 “Prendas de protección

contra impactos mecánicos en la práctica del motociclismo. Parte 1: Requisitos y métodos de

ensayo para protecciones contra impactos”.

Explicación:

SIGNIFICADO DEL SÍMBOLO DE PROTECCIÓN

A continuación se ofrece una explicación del marcado de CE en Stryker Elbow Armor y Stryker

Knee Armor concebido tanto por la directiva 89/686/CEE como por el estándar EN 1621-1/1997.

Este marcado consiste en una etiqueta que va a cosida a la codera Stryker Elbow Armor y a la

rodillera Stryker Knee Armor.

Ejemplo: Marcado para Stryker Elbow Armor

RESTRICCIONES Y LIMITACIONES DE USO

El uso de Stryker Elbow Armor y Stryker Knee Armor debe limitarse estrictamente a la práctica

del motociclismo. Stryker Elbow Armor y Stryker Knee Armor han sido diseñadas para ofrecer

solo protección limitada en circunstancias especíﬁcas. Stryker Elbow Armor y Stryker Knee Armor

han sido diseñadas para utilizarse dentro o debajo de la chaqueta, los pantalones o el traje de

motociclismo. La combinación de Stryker Elbow Armor y Stryker Knee Armor con cualquier

otra prenda de motociclismo o equipo de protección individual no implica que dichos elementos

estén también aprobados por la CE. El motociclismo es en esencia una práctica peligrosa, y el

uso de Stryker Elbow Armor y Stryker Knee Armor no puede evitar lesiones graves ni mortales.

Icon sugiere encarecidamente el uso de múltiples equipos de protección individual aprobados,

incluidos casco, chaqueta y pantalones reforzados contra impactos, guantes y botas, siempre que

se practique el motociclismo.

ADVERTENCIA

RETIRAR SOLO POR EL CONSUMIDOR

Además de los datos del marcado, puede aparecer información codiﬁcada que Icon emplea para

el seguimiento del producto. El código puede aparecer en otras versiones del marcado.

34 35

Stryker Elbow Armor Stryker Knee Armor

Talla única

Talla Contorno del bíceps

S/M 23 cm - 30,5 cm

L/XL 30,6 cm - 38 cm

USO

Elección del número correcto:

Para asegurarse de que elige la talla correcta de Stryker Elbow Armor o Stryker Knee Armor

consulte las tablas que se muestran a continuación:

de colocar las protecciones y ajustarlas conforme a las instrucciones anteriores, la longitud de

la correa de ajuste que queda libre para ajustar la correa es inferior a 3,5 cm, no utilice las

protecciones.

Stryker Knee Armor – Nota: Las rodilleras izquierda y derecha no son intercambiables. La rodillera

para la pierna derecha viene indicada mediante el símbolo “R” en el extremo superior de la pieza,

y la rodillera para la pierna izquierda, mediante el símbolo “L”. Antes de colocar y ajustar las

rodilleras, asegúrese de haber identiﬁcado a qué pierna corresponde cada una.

• Deshaga el gancho y la tira de las correas de ajuste. Coloque el refuerzo sobre la rodilla con el

logotipo Icon centrado sobre la rótula. Las correas de ajuste deben quedar colgando hacia la

zona externa de la espinilla. Una a una, y asegurándose de que las correas de ajuste no están

torcidas ni traslapadas, coloque cada tira por detrás de la pantorrilla hacia la parte interna de

la pierna, y tráigala hacia la parte delantera de la espinilla. A continuación, presione el cabo

suelto del gancho y las tiras de la correa de ajuste sobre el gancho y las tiras del refuerzo de la

rodilla.

• Compruebe que las correas de ajuste son lo suﬁcientemente largas para ceñir y aﬂojar, de forma

que aseguren el ajuste correcto. Asegúrese de que Stryker Knee Armor se ajusta de manera

cómoda y no muy apretada, y de que no se moverá de su sitio con demasiada facilidad. Si, una

vez colocada y ajustada correctamente, la correa de ajuste resulta demasiado larga, es posible

acortarla cortando por la línea discontinua gris que aparece indicada con unas tijeras. Solo

debe cortarse la correa de ajuste por estas líneas discontinuas. Nunca las corte por ningún

otro lugar. Tenga cuidado de dejar gancho y tira suﬁciente para que las correas de ajuste

cierren bien. Si después de colocar las protecciones y ajustarlas conforme a las instrucciones

anteriores, la longitud de la correa de ajuste que queda libre para ajustar la correa es inferior a

3,5 cm, no utilice las protecciones.

Si no logra el ajuste adecuado con este tipo de protección contra impactos, pruebe diferentes

modelos de protección contra impactos Icon. Para obtener la máxima protección y seguridad,

Stryker Elbow Armor o Stryker Knee Armor no debe provocar ningún tipo de molestia, reducir la

libertad de movimientos del conductor ni limitar el alcance a los controles de la motocicleta, o el

accionamiento de estos, durante la conducción en posición normal.

Posición y ajuste de la protección:

Es muy importante ajustar la protección contra impactos adecuadamente. El ajuste de los

diferentes tipos de protección contra impactos varía debido a diferencias de diseño y estructura.

Utilice solo protecciones contra impactos que se ajusten adecuadamente. No debe utilizar

protecciones contra impactos que no se ajusten correctamente. Para que las protecciones contra

impactos ofrezcan la máxima protección posible, deben colocarse sobre el área que se desea

proteger y deben cubrirla de forma eﬁcaz. Si las protecciones contra impactos ya están cosidas

a un traje, una chaqueta o una camisa, integradas en estos mediante cremalleras, o colocadas

en bolsillos especiales, es importante que sean de la talla adecuada para poder colocarlas

correctamente. Si las protecciones vienen con soportes independientes, y no están integradas en

una prenda, la forma de las protecciones y de las áreas protegidas deben encajar bien, a ﬁn de

conseguir la posición correcta. En cualquier caso, estas protecciones contra impactos cuentan

con las características necesarias para permanecer ajustadas al cuerpo. El motorista debe llevar

las protecciones bajo la ropa para garantizar que queden ﬁjas y cubran las áreas protegidas.

Asegúrese siempre de que las protecciones contra impactos quedan ceñidas, pero sin apretar.

Compruebe que las correas de ajuste son lo suﬁcientemente largas para ceñir y aﬂojar, de forma

que aseguren el ajuste correcto.

Instrucciones de uso y ajuste:

Stryker Elbow Armor – Nota: La codera Stryker está disponible en 2 tallas diferentes, para

ajustarse a distintos contornos de brazo. Compruebe en la tabla de tallas indicada anteriormente

que efectivamente ha elegido la talla correcta.

• Deshaga el gancho y las tiras de la correa de ajuste y aﬂójela. Coloque el refuerzo en la parte

externa del brazo y el extremo de la protección, desprovista de la correa de ajuste, apuntando

hacia la mano; empezando por el extremo con la correa de ajuste, deslice la mano primero por

la correa de ajuste, después por la sección media de las mangas y, por último, a través de la

sección de la manga que queda en el otro extremo. Asegúrese de que la protección está en

la posición correcta: la correa debe estar situada alrededor del bíceps; la sección media de la

manga en la parte interna del codo; y el extremo de la manga, sobre el antebrazo. El logotipo

Icon de la pieza de protección media debe quedar sobre la sección prominente del codo.

• Compruebe que la correa de ajuste quede sobre el bíceps y que pasa por la anilla rectangular.

Pliéguela sobre sí misma y presione con ﬁrmeza para ﬁjar el gancho y la tira. Veriﬁque que la

correa de ajuste es lo suﬁcientemente larga para ceñir o aﬂojar, y ajústela para garantizar el

ajuste correcto. Asegúrese de que Stryker Elbow Armor se ajusta de manera cómoda y no muy

apretada, y de que no se moverá de su sitio con demasiada facilidad. Si, una vez colocada

y ajustada correctamente, la correa de ajuste resulta demasiado larga, es posible acortarla

cortando por la línea discontinua gris que aparece indicada con unas tijeras. Solo debe cortarse

la correa de ajuste por estas líneas discontinuas. Nunca la corte por ningún otro lugar. Tenga

cuidado de dejar gancho y tira suﬁciente para que la correa de ajuste cierre bien. Si después

ADVERTENCIA

REVISIONES DE SEGURIDAD Y OBSOLESCENCIA

Antes de cada uso:

Compruebe que la hebilla y el cierre no estén desgastados ni sucios, ni haya ningún desperfecto

que pueda impedir que las correas de ajuste se ﬁjen bien. Asegúrese de que las mangas de

Stryker Elbow Armor no estén rotas ni se hayan soltado. Un equipo de protección individual que

no se encuentre correctamente abrochado no ofrecerá protección al usuario. Si Stryker Elbow

Armor o Stryker Knee Armor o cualquier parte de estos se desgastan, sustitúyalos de forma

inmediata

En caso de impacto:

En el caso de producirse un impacto, los elementos clave de Stryker Elbow Armor y Stryker

Knee Armor podrían resultar dañados por lo que Stryker Elbow Armor y Stryker Knee Armor

podrían dejar de proporcionar la protección anteriormente descrita. Puede que los daños no se

aprecien a simple vista. En caso de impacto, sustituya Stryker Elbow Armor o Stryker Knee Armor.

Puede adquirir nuevas Stryker Elbow Armor y Stryker Knee Armor en cualquier establecimiento

distribuidor de Icon.

Regla de los 5 años:

Como norma general, todo equipo de protección individual debe ser sustituido al menos cada

cinco años, aunque no haya sufrido daños visibles.

RENDIMIENTO

Stryker Elbow Armor y Stryker Knee Armor han sido sometidas a examen de tipo CE para

garantizar su conformidad con la directiva 89/686/CEE. Además, han sido sometidas a pruebas

y exámenes adicionales para garantizar que cumplen los estándares técnicos pertinentes.

Resultados de los tests según el tipo de prueba:

36 37

ligeras y permitir tanto la libertad de movimientos como el control efectivo de la situación.

Stryker Elbow Armor y Stryker Knee Armor no evitarán traumatismos provocados por impactos

de gran potencia, o grandes fuerzas de torsión o compresión resultantes del choque contra un

objeto o movimientos extremadamente bruscos. Ninguna protección contra impactos o elemento

de defensa adicional puede ofrecer protección absoluta contra todo tipo de lesiones; se trata de

un producto cuyo objetivo consiste en ayudar a reducir el riesgo de lesión en el área protegida.

Uso incorrecto que afectará el rendimiento de Stryker Elbow Armor y Stryker Knee

Armor:

Stryker Elbow Armor y Stryker Knee Armor deben llevarse puestas para que sirvan de protección.

El uso inadecuado de estas protecciones contra impactos pueden reducir gravemente su

eﬁcacia y nivel de protección. Para que Stryker Elbow Armor y Stryker Knee Armor conserven su

capacidad protectora original, utilícelas únicamente en las situaciones indicadas en la sección

“Restricciones y limitaciones de uso” de este documento informativo. No modiﬁque ni manipule

ninguna parte de Stryker Elbow Armor o Stryker Knee Armor. Nunca doble ni gire Stryker Elbow

Armor o Stryker Knee Armor en exceso; esta acción supone un uso inadecuado. No pinte ninguna

de las partes de Stryker Elbow Armor o Stryker Knee Armor, ni use colorantes de ningún tipo. Icon

no acepta reclamaciones ni sustituciones de las coderas Stryker Elbow Armor o rodilleras Stryker

Knee Armor que hayan sido utilizadas de forma inapropiada.

Condiciones medioambientales que afectarán a la función de Stryker Elbow Armor y

Stryker Knee Armor:

La contaminación con sustancias extrañas o el cuidado inadecuado pueden reducir seriamente

la eﬁcacia de Stryker Elbow Armor y Stryker Knee Armor, así como su nivel de protección. No

exponga Stryker Elbow Armor ni Stryker Knee Armor a la luz directa del sol ni a la humedad. No

exponga Stryker Elbow Armor ni Stryker Knee Armor a temperaturas extremas, como las de un

coche cerrado o un almacén exterior.

INSTRUCCIONES DE CONSERVACIÓN

LIMITACIONES DE PROTECCIÓN

Limitaciones de protección:

Estas protecciones contra impactos se consideran elementos de equipo de protección individual,

ya que están diseñadas y fabricadas para ofrecer protección limitada ante el riesgo de impacto

contra el suelo o la calzada, en el caso de una caída de la motocicleta, mediante la limitación de

la fuerza transmitida en el impacto. Stryker Elbow Armor y Stryker Knee Armor forman un arco

tanto hacia delante como hacia atrás dado que una excesiva rigidez podría transmitir fuerzas

fuera del área protegida. Stryker Elbow Armor y Stryker Knee Armor están diseñadas para ser

Limpieza:

No lave Stryker Elbow Armor ni Stryker Knee Armor con agua. Elimine la suciedad con un trapo

húmedo. Para secar Stryker Elbow Armor y Stryker Knee Armor, colóquelas sobre una toalla

en una zona bien ventilada. No utilice secadores de pelo ni otro tipo de calentador. No utilice

disolventes ni otras sustancias tóxicas para limpiar Stryker Elbow Armor o Stryker Knee Armor.

Mantenimiento:

No modiﬁque nunca ninguna de las partes de Stryker Elbow ni Knee Armor, salvo si se trata de

acortar las correas de ajuste como se indicó en las instrucciones anteriores.

Almacenamiento:

Guarde Stryker Elbow Armor y Stryker Knee Armor en una zona seca y ventilada donde no reciban

luz solar ni calor de forma directa. Asegúrese de que no reciben golpes y de que no permanecen

almacenadas bajo objetos pesados. No guarde Stryker Elbow Armor ni Stryker Knee Armor de

manera que el peso quede distribuido solo en pocos puntos de apoyo únicos. Si las coderas

Stryker Elbow Armor o las rodilleras Stryker Knee Armor se encuentran húmedas tras el uso, antes

de guardarlas, séquelas en un espacio ventilado a temperatura ambiente; no emplee secadores

ni otros calefactores.

ADVERTENCIA

Para identiﬁcar las áreas de Stryker Elbow Armor o Stryker Knee Armor que absorben energía,

observe los siguientes dibujos:

Protege

El valor medio de

los resultados de las

pruebas de protec-

ción contra impactos

no debe exceder los

35 kN

Ningún valor

individual de los

resultados de las

pruebas de protec-

ción contra impactos

debe exceder los

50 kN

Valor medio de las

pruebas

Valores individuales

más altos

Stryker Elbow Armor Codo 28,3 kN 33,5 kN

Stryker Knee Armor Rodilla/espi-

nilla 24,2 kN 33,6 kN

Producto Requisitos cuando han sido sometidos a pruebas para garan-

tizar su conformidad con la cláusula 5 de EN 1621-1/1997

Table of contents

Languages:

Other ICON Safety Equipment manuals

ICON

ICON CARGA CE BOOTS User manual

ICON

ICON TUSCADERO CE User manual

ICON

ICON PATROL3 WP CE User manual

Popular Safety Equipment manuals by other brands

MSA

MSA Vest Style User instructions

Climax

Climax 30-C manual

FALL SAFE

FALL SAFE Wearable Airbag-Jacket user manual

Spanset

Spanset ASH 1T Operation manual

Kentek

Kentek XVT KXL-6001RX instructions

WITTUR

WITTUR CSGB-01C operating instructions

babcockdavis

babcockdavis BDC-1002 Installation, operation and maintenance manual

Crye Precision

Crye Precision ADAPTIVE VEST SYSTEM Operator's manual

IRUDEK

IRUDEK KARBOR 3,5 instruction manual

CAMP

CAMP COBRA 10 manual

Anova

Anova VAR3030 Instruction and user's manual

NCR

NCR VOYIX 7772-K200 Kit instructions

TEUFELBERGER

TEUFELBERGER GRANIT PRO Manufacturer's information and instructions for use

Eller

Eller P-20/AB 120 01 manual

Shock Doctor

Shock Doctor TRASH TALKER quick start guide

ABS

ABS Weight OnTop Max manual

Kong

Kong 802.100 instruction manual

Plastimo

Plastimo Pilot 275N owner's manual

ICON STRYKER User manual

Popular Safety Equipment manuals by other brands
