Icy Box IB-1817Ma-C31 User manual

Quick installation guide IB-1817Ma-C31
External Type-C®enclosure
for M.2 NVMe SSD with write protection
Schnellinstallationsanleitung IB-1817Ma-C31
Externes USB Type-C®Gehäuse für M.2 NVMe
SSD mit Schreibschutz

Product overview
1. LED for power and write protection status
2. Switch for write protection activation
3. USB 3.2 Gen 2 Type-C®interface to host connection
Important product information
Dear customer,
please note the following information about the compatibility of USB Type-C®
enclosures and adapters, including this device!
• Your host computer must have a USB Type C®interface.
• The IB-1817Ma-C31 also works with computers and notebooks with USB
3.0/2.0/1.1 Type-A interfaces as long as the appropriate adapter is available.
• The enclosure also works on devices with a Thunderbolt™3 interface with
transfer rates of up to 10 Gbit/s specified by USB 3.2 Gen 2.
• The Type-C®interface can be connected with USB 3.0 or 2.0 standard in
some notebooks and computers. The enclosure only supplies the full data
transfer rate of up to 10 Gbit/s to USB 3.2 Gen 2 Type-C®interfaces.
• The following operating systems are supported: Windows®, macOS®
Packing content:
1x IB-1817Ma-C31 (drive not included)
1x Type-C®to Type-C®/ Type-A cable
2x Silicon thermal pads (0.75 mm/grey, 1,0 mm/blue)
1x Heat sink
1x Tool for the write protection switch
1x Screw driver
1x Set of screws,1x Quick installation guide
1x textile pouch
Quick installation guide IB-1817Ma-C31
3.1. 2.

External Type-C®enclosure for M.2 NVMe SSD with write protection
With the help of the external USB 3.1 Type-C®enclosure IB-1817Ma-C31 you
can take one NVMe card with you quickly and easily. It allows access to M.2
SSDs of up to 2 TB no matter to which host you connect it. The IB-1817Ma-C31 is
compatible with M.2 cards of 30, 42, 60 and 80 mm length, operating system-in-
dependent and suitable for a variety of applications such as high-speed storage,
cloning a drive or running a mobile operating system.
With the IB-1817Ma-C31, sensitive data can now be protected against changes
and released again via a switch. With the practical mini tool supplied and a small
hand movement, the switch on the IB-1817Ma-C31 can be moved to the desired
position. Click - Safe.
Key features:
• Housing made of high-grade aluminium with innovative heatsink design
• Interface to host computer: USB 3.2 Gen 2 Type-C®, up to 10 Gbit/s
• Supports PCIe 3.0 x2 data transfer rates of up to 1000 megabyte
per second
• M-Key socket for NVMe SSDs, 22x 30/42/60/80 mm
• Provides an additional patented heatsink and thermal pad inside
• Activation of the write protection via switch
• LED for power and access
• Supports Windows®, macOS®
Quick installation guide IB-1817Ma-C31

1. Installation
Important: During the drive assembly all cabling has to be disconnected from
the computer.
Quick installation guide IB-1817Ma-C31
2. Take out the PCB.
3. Combine the circular notch of the
round M.2 holder with the semi-circular
notch of the M.2 SSD and hold it with
one finger (the thinner side upwards).
Insert your SSD carefully with the
connection side into the M.2 socket
at an angle of about 30° so it fits in
smoothly.
4. Then push the SSD card down
and fix the M.2 nut with the screw as
displayed.
1. Unscrew the two srews as displayed
and open the sidecover.
1
2
3
4

Quick installation guide IB-1817Ma-C31

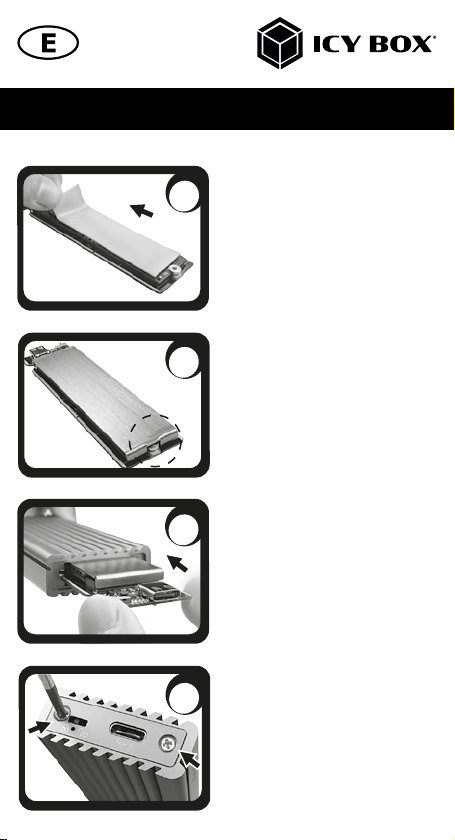

8. Install the cover and fasten two
screws. Please make sure the write pro-
tection switch is placed in the square
hole when installing the cover.
7. Install the PCB back into the track
inside the housing.
Pay attention to the correct alignment!
6. Put the heatsink on the thermal pad
and align the notch to the screw nut.
5. Place the delivered thermal pad
directly on the M.2 NVMe SSD.
To get in close contact with the enclosure
for an optimal heat dissipation, please
use the right thermal pad accordingly to
your available M.2 NVMe SSD.
- 0,75 mm/grey for thicker SSDs
- 1,0 mm/blue for thinner SSDs
Note! Change the write-protect mode
before connecting to computer*
5
6
7
8

Quick installation guide IB-1817Ma-C31
2. Usage
1. Connect the IB-1817Ma-C31 via the delivered cable to the corresponding
port of your host computer.
2. When the IB-1817Ma-C31 has been plugged correctly the LED will turn
on white!
3. As soon as the write protection has been activated by switch, the LED lights
up red*
*Important! A change of the write-protect mode will only be activated
when the device has been disconnected and then reconnected to the host
computer.
3. Application
Drives must be initialized and have active partitions to be immediately reco-
gnized as volumes in the operating system. If this is not the case, initialize the
drives in the volume management of your operating system.
• The external drive can be connected to or disconnected from the com-
puter via USB cable without shutting down the computer.
• Please await the end of read/write operations before disconnecting
the drive to avoid data loss.
The full USB 3.2 Gen 2 transfer rate can only be achieved with a compatible
USB 3.2 Gen 2 host computer. Furthermore, the USB 3.1 drivers must be
installed by the operating system. If this is not the case, install the appropriate
drivers for your operating system (Windows®, macOS®).
For more information, please visit www.icybox.de.

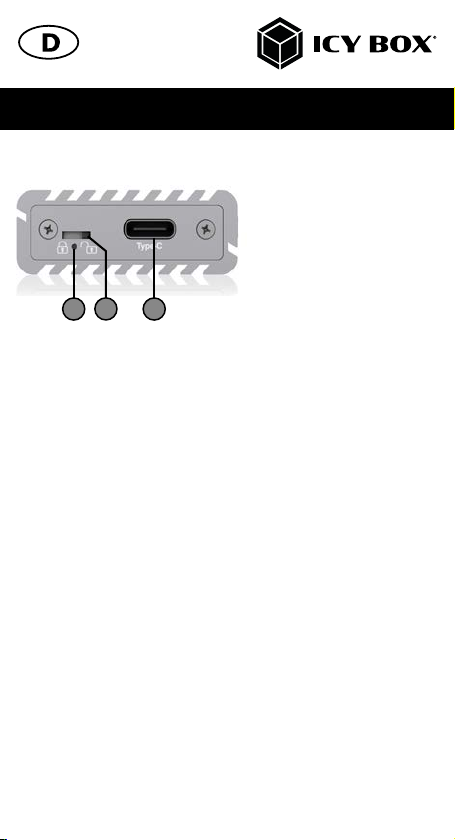

Produktübersicht
1. LED für Betrieb, Zugriff und Schreibschutz-Status
2. Schalter für Schreibschutz-Aktivierung
3. USB 3.2 Gen 2 Type-C®Anschluss zum Hostcomputer
Wichtige Produktinformationen
Sehr geehrter Kunde,
nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C®
Gehäusen und Adaptern, inklusive diesem Gerät, zur Kenntnis!
• Ihr Hostcomputer muss über eine USB Type-C®Schnittstelle verfügen.
• Die IB-1817Ma-C31 arbeitet auch mit Notebooks und PCs mit USB
3.0/2.0/1.1 Type-A Schnittstellen sofern der passende Adapter vorhan-
den ist.
• Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt™3 Schnittstelle
mit der von USB (Gen2) angegebenen Transferrate von bis zu 10 Gbit/s.
• Die Type-C®Schnittstelle kann in einigen Notebooks und PCs mit USB 3.0
oder 2.0 angebunden sein. Das Gehäuse liefert nur an USB 3.1 Type-C®
(Gen2) die volle Datenübertragungsrate von bis zu 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows®, macOS®
Verpackungsinhalt:
1x IB-1817Ma-C31 (Laufwerk nicht im Lieferumfang enthalten)
1x Type-C®zu Type-C®/ Type-A Kabel
2x Silikon Wärmeleitpads (0,75 mm/grau, 1,0 mm/blau)
1x Kühlkörper, 1x Werkzeug für Schreibschutz-Schalter
1x Schraubendreher,1x Satz Schrauben
1x Schnellinstallationsanleitung
1x Stoffbeutel
Schnellinstallationsanleitung IB-1817Ma-C31
3.1. 2.

Externes USB Type-C®Gehäuse für M.2 NVMe SSD mit Schreibschutz
Mit dem externen USB 3.1 Typ-C®Gehäuse IB-1817Ma-C31 können Sie
eine NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff auf M.2
Datenträger von bis zu 2 TB, egal mit welchem Host Sie es verbinden. Die
IB-1817Ma-C31 ist kompatibel mit M.2 SSDs der Längen 30, 42, 60 und 80
mm, betriebssystemunabhängig und für eine Vielzahl von Anwendungen wie
Hochgeschwindigkeitsspeicherung, Klonen eines Laufwerks oder das Ausführen
eines mobilen Betriebssystems geeignet.
Mit der IB-1817Ma-C31 können sensible Daten auf der verbauten M.2 SSD per
Schalter vor Veränderungen geschützt und wieder freigegeben werden. Mit dem
mitgelieferten, praktischen Mini-Werkzeug und einer kleinen Handbewegung
lässt sich der dafür zuständige Schalter des IB-1817Ma-C31 in die gewünschte
Position bewegen. Klick - Sicher.
Hauptmerkmale:
• Hochwertiges Aluminium im innovativen Kühlrippendesign
• Anschluss zum Hostcomputer: USB 3.2 Gen 2 Type-C®, bis zu 10 Gbit/s
• Unterstützt PCIe 3.0 x2 Datentransferraten mit bis zu 1000 Megabyte pro
Sekunde
• M-Key Sockel für NVMe SSDs, 22x 30/42/60/80 mm
• Verfügt über zusätzlichen, patentierten Kühlkörper und Wärmeleitpad im
Inneren
• Aktivierung des Schreibschutzes per Schalter
• LED für Betrieb und Festplattenzugriff
• Unterstützt Windows®, macOS®
Schnellinstallationsanleitung IB-1817Ma-C31

1. Installation
Wichtig: Während der Installation des Laufwerks darf das Gehäuse nicht am
Computer angeschlossen sein.
Schnellinstallationsanleitung IB-1817Ma-C31
2. Entnehmen Sie die Platine.
1. Lösen Sie die zwei Schrauben
wie gezeigt und öffnen Sie die
Seitenabdeckung.
3. Setzen Sie die runde M.2 Halterung
in die halbkreisförmige Aussparung am
Ende der M.2 SSD ein und halten diese
mit einem Finger fest (dünnere Seite nach
oben). Platzieren Sie Ihre SSD vorsichtig
mit der Anschlussseite und in einem
Winkel von ca. 30° in den M.2-Slot, so
dass sie sich widerstandslos einfügt.
4. Drücken Sie die SSD dann vorsichtig
nach unten und fixieren die M.2 Halte-
rung mittels der gelieferten Schraube.
1
2
3
4

Schnellinstallationsanleitung IB-1817Ma-C31
8. Befestigen die vordere Abdeckung
unter der Verwendung der beiden
Schrauben.
Stellen Sie sicher, dass der Schreib-
schutzschalter in der entsprechenden
Aussparung der Abdeckung platziert ist.
7. Schieben Sie die Platine mitsamt der
SSD vorsichtig bis zum Anschlag in die
Führungsschiene des Gehäuses.
Achten Sie auf die korrekte Ausrichtung!
6. Setzen Sie den mitgelieferten
Kühlkörper auf das Wärmeleitpad und
richten Sie dessen Kerbe auf die M.2
Halterung aus.
5. Bringen Sie das mitgelieferte Wärmeleitpad
direkt auf der eingebauten M.2 NVMe SSD an.
Um einen direkten Kontakt mit dem Gehäuse
herzustellen und somit eine optimale Wärmeab-
leitung zu gewährleisten, verwenden Sie bitte
das richtige Wärmeleitpad entsprechend Ihrer
verfügbaren M.2 NVMe SSD.
- 0,75 mm/grau für dickere SSDs
- 1,0 mm/blau für dünnere SSDs
Hinweis! Ändern Sie die Schreibschut-
zeinstellung bevor Sie das Gerät an den
Computer anschließen*
5
6
7
8

Schnellinstallationsanleitung IB-1817Ma-C31
2. Verwendung
1. Verbinden Sie die IB-1817Ma-C31 mittels des beiliegenden Kabels mit
dem entsprechenden Anschluss Ihres Computers.
2. Wurde die IB-1817Ma-C31 richtig eingesteckt, leuchtet die LED weiß auf.
3. Sobald der Schreibschutz per Schalter aktiviert wurde, leuchtet die LED
rot auf*
*Wichtig! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das
Gerät getrennt und dann wieder mit dem Hostcomputer verbunden wurde.
3. Anwendung
Laufwerke müssen initialisiert sein und aktive Partitionen besitzen, damit diese
sofort als Datenträger im Betriebssystem erkannt werden. Falls dies nicht der
Fall sein sollte, initialisieren Sie die Laufwerke in der Datenträgerverwaltung
Ihres Betriebssystems.
• Das externe Laufwerk kann im laufenden Betrieb des Rechners an diesen
via USB Kabel angeschlossen oder von diesem getrennt werden.
• Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein
angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust
zu vermeiden.
Die volle USB 3.2 Gen 2 Transferrate kann nur mit einem kompatiblen USB
3.2 Gen 2 Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1
Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall
sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows®,
macOS®).
Informieren Sie sich hierzu bitte auf www.icybox.de.

©Copyright 2022 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have.
Nos produits et emballages se recyclent, ne les jetez pas!
Trouvez où les déposer sur le site www.quefairedemesdechets.fr
