Icy Box IB-2227 Series User manual

http://www.icybox.de
IB-2227 Series
Manual IB-2227
2bay 2.5" SATA internal enclosure
Handbuch IB-2227
2fach 2,5" SATA Wechselrahmen
Manuel IB-2227
Boitier de stockage interne pour 2 disques durs 2.5"
Manual IB-2227
Carcasa HDD interna de 2 compartimientos de 2,5"
Manuale IB-2227
2baie 2,5" Interno HDD Cassa
Instrukcja IB-2227
2gniazdy 2,5" wewnętrzny HDD Załącznik
Εγχειρίδιο IB-2227
Θήκη σκληρών δίσκων HDD 2,5" δύο θέσεων
Руководство IB-2227
два 2,5" SATA сменных корпуса

22

http://www.icybox.de
2
IB-2227 Series
http://www.icybox.de
2 3
2bay 2.5" SATA internal enclosure
Manual IB-2227
2bay 2.5" SATA internal enclosure ..............................................................4-5
Handbuch IB-2227
2fach 2,5" SATA Wechselrahmen.................................................................6-7
Manuel IB-2227
Boitier de stockage interne pour 2 disques durs 2.5" .....................................8-9
Manual IB-2227
Carcasa HDD interna de 2 compartimientos de 2,5" ..................................10-11
Manuale IB-2227
2baie 2,5" Interno HDD Cassa................................................................12-13
Instrukcja IB-2227
2gniazdy 2,5" wewnętrzny HDD Załącznik................................................14-15
Εγχειρίδιο IB-2227
Θήκη σκληρών δίσκων HDD 2,5" δύο θέσεων ..........................................16-17
Руководство IB-2227
два 2,5" SATA сменных корпуса...................................................................18-19

4

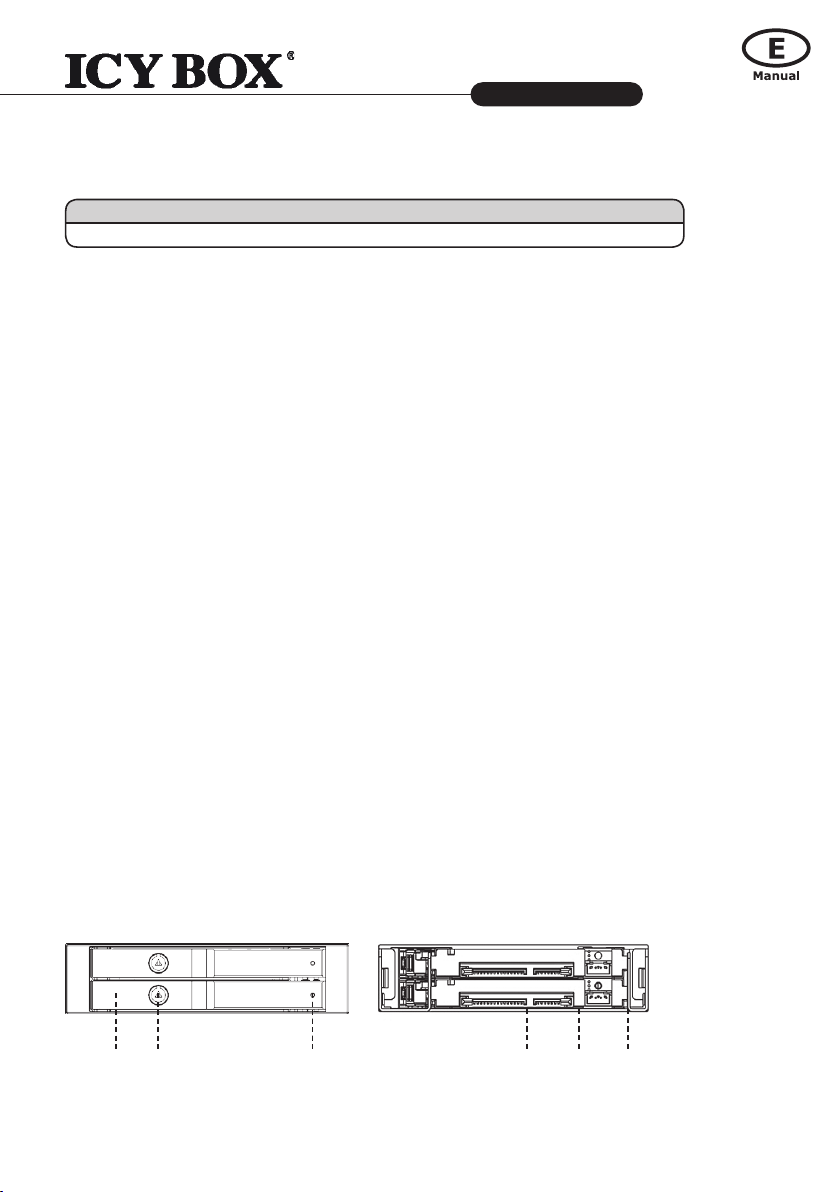

2bay 2.5" SATA internal enclosure
IB-2227 Series
http://www.icybox.de
4
1. Model – HDD – Host Interface – Colour
2. Package Content
1x IB-2227StS, 2x SATA Cable, 2x LED cable, 4x screw, 1x Manual, 2x keys
3. Key Features
• 2x 2.5" SATA HDD (max 9.5mm high) or SSD in 1x 3.5" bay
• Easy Swap® – tool less HDD or SSD installation and exchange
• Hard disk capacity not limited
• SATA host interface 6.0 Gbit/s
• LED for power and HDD access
• Plug & Play and Hot Swap
• Support all OS systems
4. Technical Data
Interface: 2x 15pin SATA power connector
2x 7pin SATA data connector
Material: SECC/Plastic
Dimension: 102 x 135 x 24mm
Weight: 283g
HDD height: max 9.5mm
5. Front Panel and Rear Panel
1. Key lock 1. SATA power connector (15P)
2. HDD front panel 2. SATA data connector (7P)
3. HDD LED indicator 3. Access LED connector (4P)
Model HDD Host Interface Colour
IB-2227StS 2x 2.5" SATA 2x SATA black
12 3 1 2 3

http://www.icybox.de
54
2bay 2.5" SATA internal enclosure
IB-2227 Series
http://www.icybox.de
54
6. LED Indication
Action LED Indication
Power on LED shines blue
HDD access LED blinks purple
7. Assembly of HDD and into PC
Attention!
a. Please connect the LED cable, which is delivered in the package. Otherwise the LED has no function!
b. When necessary please put on the "HDD-Pin-Protector" as showed in 7.1 to avoid mechanical
damage of the Pins.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Function
Each HDD is only ("1 to 1") passed through to Mainboard. The two HDD remain independent from each
other and the computer sees 2 independent drives.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

2fach 2,5" SATA Wechselrahmen
IB-2227 Serie
http://www.icybox.de
6
1. Modell – HDD – Schnittstelle – Farbe
2. Verpackungsinhalt
1x IB-2227StS, 2x SATA Kabel, 2x LED Kabel, 4x Schrauben 1x Handbuch, 2x Schlüssel
3. Hauptmerkmale
• 2x 2.5" SATA HDD oder SSD in 1x 3,5" Schacht
• Easy Swap® – HDD oder SSD-Einbau ohne Werkzeug
• Festplattenkapazität ohne Einschränkung
• Datenübertragung bis 6 Gbit/s
• LED für Strom und HDD Zugri
• Plug & Play und Hot Swap
• Unterstützt alle Betriebssysteme
4. Technische Daten
Host Interface: 2 x 15pin SATA Strom Connector
2 x 7pin SATA Daten Connector
Material: Metall + Kunststo
Dimension: 102 x 135 x 24 mm
Gewicht: 283 g
HDD Höhe: max. 9,5 mm
5. Frontblende und Rückseite
1. Schloss 1. SATA Strom Connector (15P)
2. HDD Frontblende 2. SATA Daten Connector (7P)
3. HDD LED Indikator 3. Zugri LED Connector (4P)
Modell HDD Schnittstelle Farbe
IB-2227StS 2x 2,5" SATA 2x SATA schwarz
1 2 3
12 3

2fach 2,5" SATA Wechselrahmen
IB-2227 Serie
http://www.icybox.de
76
6. LED Anzeige
Aktion LED Anzeige
Stromzufuhr leuchtet blau
HDD Zugri blinkt lila
7. Installation
Achtung!
a. Bitte schließen Sie das in der Verpackung bendliche LED Kabel an, sonst hat die LED keine Funktion!
b. Bei Bedarf stecken Sie bitte den "HDD-Pin-Protektor" an, um mechanische Schäden der Stecker
zu vermeiden (Abb. 7.1).
7.1 7.2
8. Funktion
Jede Festplatte wird nur ("1 zu 1") zum Mainboard durchgeleitet. Die 2 Festplatten bleiben unabhängig
voneinander und der PC sieht 2 unabhängige Laufwerke.
Festplatte 1
Festplatte 2
Mainboard
Host 1
Host 2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins

8
http://www.icybox.de
8
IB-2227 Series
Boitier de stockage interne pour 2 disques durs 2.5"
1. Modèle – Disque dure – Interface – Couleur
2. Contenu
1x IB-2227StS, 2x SATA câble, 2x LED câble, 4x Vis, 1x Manuel, 2x clé
3. Caractéristiques
• Disque dur SATA 2x 2.5" (hauteur 9,5mm max) ou SSD dans une baie 3.5"
• EasySwap® – Changement rapide d'un disque dur ou d'un SSD
• Sans limite de capacité pour les disques durs
• SATA III = 6 Gbit/s
• LED pour la mise sous tension et l'accès au disque dur
• Plug & Play et Hot Swap
• Compatible avec tous les systèmes d'exploitation
4. Données techniques
Interface : 2x Connecteur SATA 15 broches
2 x Connecteur SATA 7 broches
Matériel : SECC/Plastique
Dimension : 102 x 135 x 24 mm
Poids : 283 g
Hauteur du disque dur : 9,5mm max
5. Façade Avant et panneau arrière
1. Serrure 1. SATA connecteur d'alimentation (15P)
2. HDD Façade Avant 2. SATA data connecteur (7P)
3. HDD LED 3. LED Accès connecteur (4P)
1 2 3
Modèle Disque dure Interface Couleur
IB-2227StS 2x 2,5" SATA 2x SATA Noir
12 3

http://www.icybox.de
98
http://www.icybox.de
98
IB-2227 Series
Boitier de stockage interne pour 2 disques durs 2.5"
6. Indication des LED
Action Couleur de la LED
Mise sous tension bleu
Accès au disque dur violet
7. Vue d'ensemble, disque dur assemblé
Attention!
a. Veuillez connecter le câble pour les LED se trouvant dans l'emballage an de faire fonctionner
celles-ci.
b. Lorsque cela est nécessaire, veuillez mettre en place la protection des broches de votre
disque dur, comme montré au point 7.1 an d'éviter tout dommage.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Fonction
Chaque disque dur possède sa propre connexion vers la carte mère (1 to 1). Ainsi les deux disques durs
restent indépendants l'un de l'autre et votre PC les détectera comme 2 unités distinctes.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

10
http://www.icybox.de
10
IB-2227 Series
Carcasa HDD interna de 2 compartimientos de 2,5"
1. Modelo – Disco duro – Interfaz – Color
2. Contenido del embalaje
1x IB-2227StS, 2x SATA câble, 2x LED câble, 4x vis, 1x Manual, 2x clave
3. Características principales
• 2x 2.5" SATA HDD (máximo 9,5mm de altura) o SSD en 1x 3.5" carcasa
• EasySwap®- Fácil instalación e intercambio de HDD o SSD sin herramientas
• Capacidad de disco duro sin limíte
• Velocidad de transferencia: SATA III, hasta 6 Gbit/s
• LED para función y acceso de HDD
• Soporta Plug&Play y HotSwap
• Soporta todos sistemas operativos
4. Datos Técnicos
Interfaz: 2 x 15pin SATA conector de alimentación
2 x 7pin SATA conector de datos
Material: SECC/Plástico
Dimensiónes: 102 x 135 x 24 mm
Peso: 283g
Altura de HDD: máximo 9,5mm
5. Panel delantero y panel trasero
1. Cerradura 1. SATA conector de alimentación (15P)
2. HDD Panel delantero 2. SATA conector de datos (7P)
3. HDD LED indicador 3. Acceso LED conector (4P)
1 2 3
Modelo Disco duro Interfaz Color
IB-2227StS 2x 2,5" SATA 2x SATA Negro
12 3

http://www.icybox.de
1110
http://www.icybox.de
1110
IB-2227 Series
Carcasa HDD interna de 2 compartimientos de 2,5"

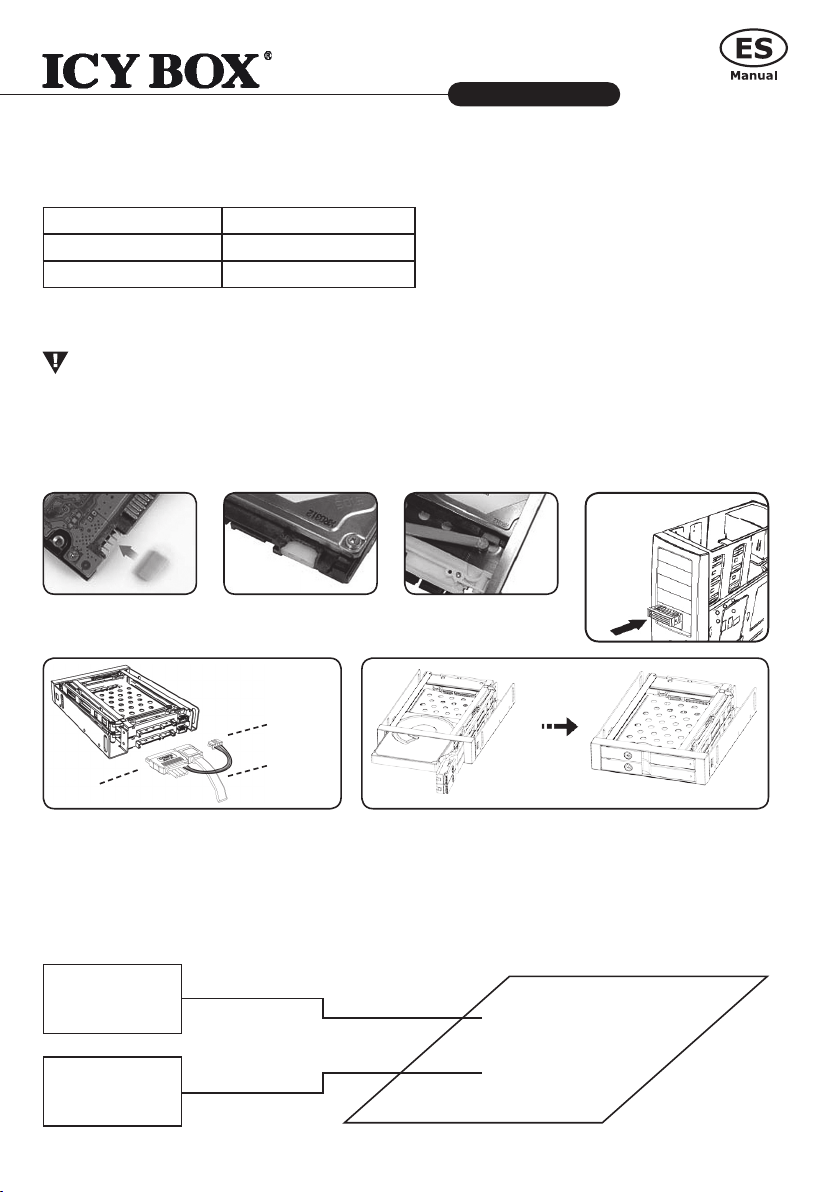

6. Función de los LED
Acción Indicación de LED
Encender LED brilla azul
Acceso al HDD LED parpadea púrpura
7. Instalación de HDD y conección al PC
Atención!
a. Use el cable LED del embalaje. De otra manera la LED no funciona!
b. Si es necesario use el protector para los Pins del HDD como mostrado en 7.1 para evitar daños
al conector.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Función
Cada disco duro es transferido al Mainboard. Los 2 discos duros permanecen independientes y el
ordenador muestra 2 discos independientes.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

12
http://www.icybox.de
12
IB-2227 Series
2baie 2,5" Interno HDD Cassa
1. Modello – HDD – Interfaccia – Colore
2. Contenuti dell'imballo
1x IB-2227StS, 2x SATA cable, 2x LED Cable, 4x Vite, 1x Manuale, 2x chiave
3. Caratteristiche principale
• 2x 2.5" SATA HDD (max 9,5mm altezza) or SSD in 1x 3.5" baia
• EasySwap® – senza utensili HDD or SSD installazione e scambio
• Hard disk capacita' non limitato
• SATA host interfaccia 6.0 Gbit/s
• LED per poterer e HDD accesso
• Plug & play e hot swap
• Supporto tutti OS sistema
4. Dati Tecnici
Interfaccia: 2 x 15pin connettori alimentazione SATA
2x 7pin connettori dati SATA
Materiale: SECC/Plastica
Dimensione: 102 x 135 x 24mm
Peso: 283g
HDD altezza: massimo 9,5mm
5. Pannello frontale e posteriore
1. Serratura 1. Connettore alimentazione SATA (15P)
2. Pannello frontale HDD 2. Connettore dati SATA (7P)
3. Indicatore LED dell' HDD 3. Connettore LED indicatore usso
1 2 3
Modello HDD Interfaccia Colore
IB-2227StS 2x 2,5" SATA 2x SATA nero
12 3

http://www.icybox.de
1312
http://www.icybox.de
1312
IB-2227 Series
2baie 2,5" Interno HDD Cassa

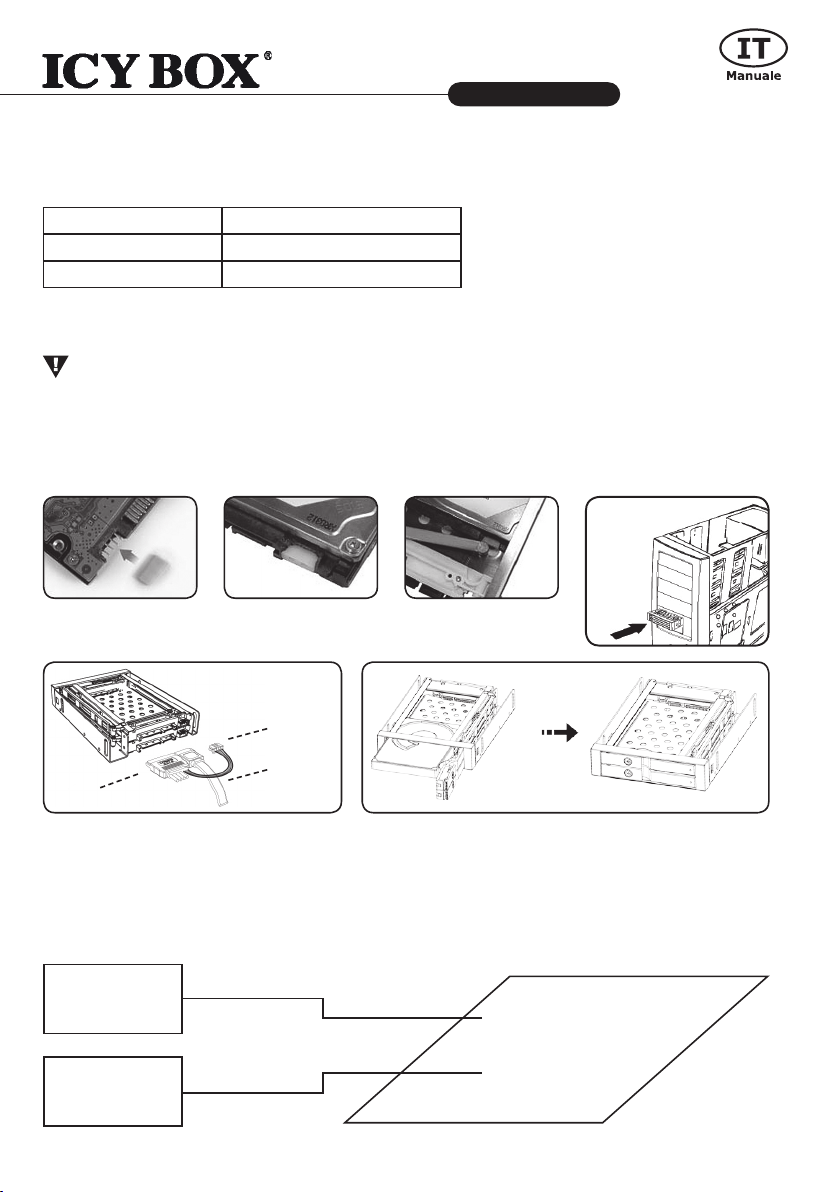

6. LED-Indicazione
Azione Stato e coore del LED
Power on LED luce blu
HDD accesso LED lampeggia viola
7. Installazione degli HDD nel PC
Attenzione!
a. Per ottenere indicazioni visive dai LED e' necessario collegare I cavi in dotazione.
b. Se necessario inserite la protezione dei PIN dell HDD cosi' come indicato in Fig. 7.1 per evitare
danneggiamenti agli stessi.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Funzione
Ogni HDD rimane indipendente, il computer vede 2 HDD.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

14
http://www.icybox.de
14
IB-2227 Series
2gniazdy 2,5" wewnętrzny HDD Załącznik
1. Model – HDD – interfejs – kolor
2. Części Paczki
1x IB-2227StS, 2x Kabel SATA, 2x LED Kabel, 4x Śruba, 1x Podręcznik, 2x klucz
3. Główne funkcje
• 2x 2.5" SATA HDD (maks 9,5mm wysokości) lub SSD w 1x 3.5" gniazdzie
• EasySwap® - instalacje i wymiana HDD lub SSD ez narzędzia
• Nieograniczona wsparcie dla dysków HDD
• SATA interfejs 6.0 Gbit/s
• LED dla zasilania I dostęp HDD
• Wsparcie dla Plug&Play i HotSwap
• Wsparcie dla wszystkich systemów OS
4. Dane Techniczne
Interfejs: 2x 15 pin SATA połączenie
2x 7 pin SATA połączenie
Materiał: SECC/Plastyczne
Rozmiar: 102 x 135 x 24 mm
Waga: 283g
HDD wysokość: maks 9,5mm
5. Poprzedni Panel i Zamek Tacy
1. Zamek 1. Połączenie zasilające SATA (15P)
2. Panneau HDD 2. Połączenie SATA (7P)
3. Indykator HDD LED 3. Połączenie LED Wskażnik (4P)
1 2 3
Model HDD interfejs kolor
IB-2227StS 2x 2,5" SATA 2x SATA czarny
12 3

http://www.icybox.de
1514
http://www.icybox.de
1514
IB-2227 Series
2gniazdy 2,5" wewnętrzny HDD Załącznik
6. LED Wskaźnik
Działanie LED Wskaźnik
Włączone LED świeci na niebiesko
Dostęp HDD LED mruga na oletowo
7. Układanie HDD I do PC
Uwaga!
a. Prosze pod łączyc kabel do LED z opakowania, inaczej LED zoztaje bez funkcji!
b. Przy potrzebie prosze użyc "Ochrone dla Pinów HDD" jak pokazane na 7.1 to aby te się
nie nyszczyły.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Funkcja
Każdy dysk zoztaje przyłączony ("1 na 1") na płyte główną. 2 HDD pozostaje niezależne od siebie i
komputer zawiera 2 niezależne napędy.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

16
http://www.icybox.de
16
IB-2227 Series
Θήκη σκληρών δίσκων HDD 2,5" δύο θέσεων
1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα
2. Περιεχόμενα
1x IB-2227StS, 2x SATA καλώδια, 2x LED καλώδια, 4x βίδες, 1x Εγχειρίδιο, 2x πλήκτρο
3. Χαρακτηριστικά
• 2x 2.5" SATA HDD (max 9,5mm ύψος) ή SSD σε 1x 3.5" θέση
• EasySwap® – εγκατάσταση και εναλλαγή HDD ή SSD χωρίς εργαλεία
• Χωρίς όριο χωρητικότητας δίσκου
• SATA επικοινωνία 6.0 Gbit/s
• Ενδεικτικό LED για τροφοδοσία και χρήση HDD
• Plug & play και hot swap
• Υποστήριξη όλων των λειτουργικών (OS)
4. Τεχνικά Χαρακτηριστικά
Interface: 2 x 15pin SATA σύνδεση ρεύματος
2 x 7pin SATA στοιχεία σύνδεσης
Υλικό: SECC/Πλαστικό
Διαστάσεις: 102 x 135 x 24 mm
Βάρος: 283g
Υψος HDD : μέγιστο 9.5mm

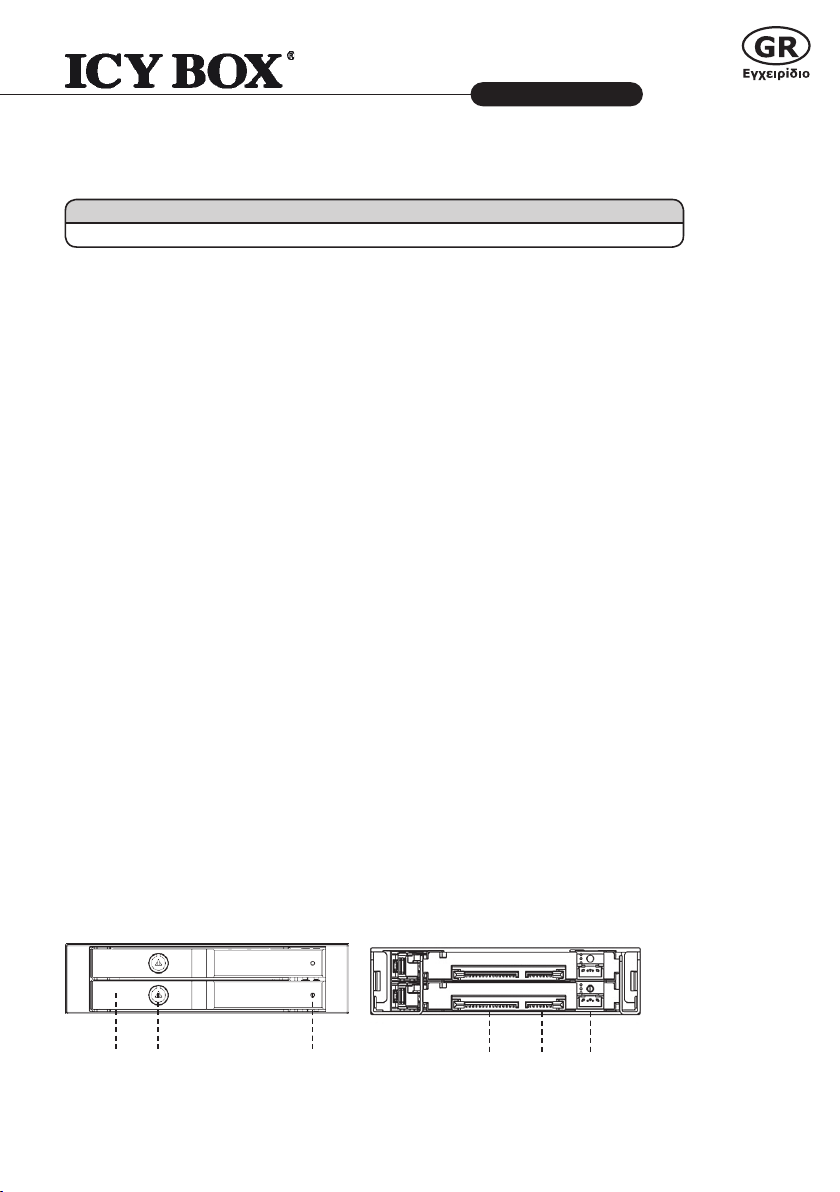

5. Εμπρός όψη
1. κλειδαριά 1. SATA σύνδεση ρεύματος (15P)
2. κάλυμα HDD 2. SATA σύνδεση data (7P)
3. ενδεικτικό LED 3. Σύνδεση LED (4P)
1 2 3
Μοντέλο HDD Διασύνδεση Χρώμα
IB-2227StS 2x 2,5" SATA 2x SATA μαύρο
12 3

http://www.icybox.de
1716
http://www.icybox.de
1716
IB-2227 Series
Θήκη σκληρών δίσκων HDD 2,5" δύο θέσεων
6. Ενδειξη LED
Λειτουργία Ενδειξη LED
Τροφοδοσία LED ανάβει μπλέ
Χρήση HDD LED αναβοσβήνει μώβ
7. Τοποθέτηση HDD και εγκατάσταση σε PC
Προσοχή!
α. Συνδέστε το καλώδιο του LED που υπάρχει στην συσκευασία για να έχετε σωστή ένδειξη!
β. Οταν απαιτείται, μπορείτε να κάνετε χρήση του HDD-Pin-Protector (προστατευτικό ακίδων
σκληρού δίσκου) όπως φαίνεται στο σχήμα 7.1 προς αποφυγή στρέβλωσης των ακίδων.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Λειτουργία
Κάθε HDD συνδέεται ανεξάρτητα στην μητρική ("1 προς 1"). Οι δύο σκληροί παραμένουν ανεξάρτητοι
μεταξύ τους και ο υπολογιστής αναγνωρίζει 2 μονάδες δίσκων.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

18
http://www.icybox.de
18
IB-2227 Series
два 2,5" SATA сменных корпуса
1. Модель – HDD – Интерфейс – Цвет
2. Содержание упаковки
1x IB-2227StS, 2x SATA Кабель, 2x LED Кабель, 4x шурупы, 1x руководство, 2x πλήκτρο
3. Основные свойства
• Два по 2.5" SATA HDD или SSD-сборка без инструментов
• EasySwap® функция – HDD или SSD-корпус без инструментов
• Ёмкость жесткого диска не ограничена
• Скорость передачи данных до 6 Гбит/с
• Устройство закрывается
• Plug & play и hot swap функции
• Поддерживает все операционные системы
4. Технические данные
Хост интерфейс: 2 x 15 пин SATA питание порт
2 x 7 пин SATA данные порт
Material: металл + пластик
Размеры: 102 x 135 x 24 мм
Вес: 283гр
ВысотаHDD : макс. 9,5 мм

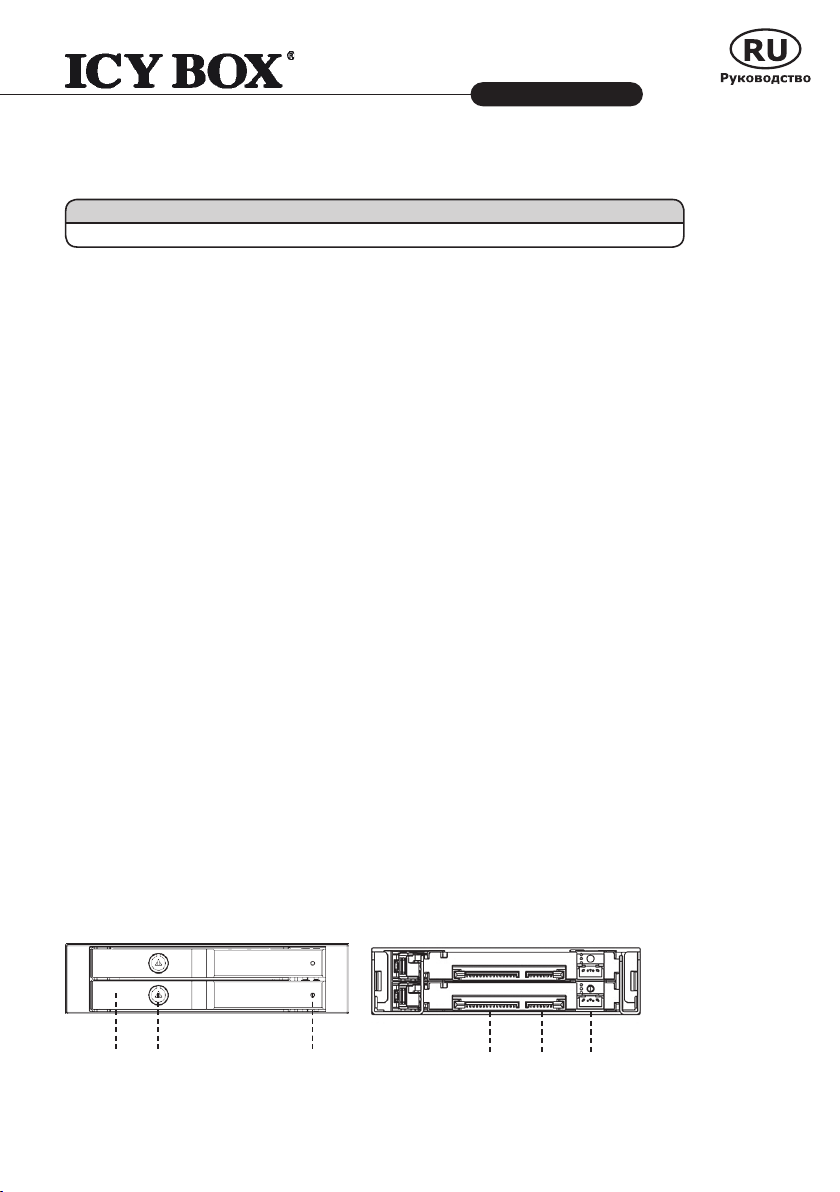

5. Передняя и назад панель
1. Замок 1. SATA Разъем питания (15пин)
2. HDD фронтальная панель 2. SATA порт данных (7пин)
3. Индикатор подсветки HDD 3. Подсветка порта доступа (4пин)
1 2 3
Модель HDD Интерфейс Цвет
IB-2227StS 2x 2,5" SATA 2x SATA черный
12 3

http://www.icybox.de
1918
http://www.icybox.de
1918
IB-2227 Series
два 2,5" SATA сменных корпуса
6. Светодиодный индикатор
Деиствие светодиодный индикатор
подача эл. энергии горит синий
Доступ к HDD мигает лиловый
7. Установка
Внимание!
a. Пожалуйста, соедините кабель с подсветкой, находящийся в упаковке. Иначе он не будет
функционировать!
b. При необходимости оденьте так называемый "HDD-Pin-Protector" как показано на рисунке
7.1 чтобы избежать механического повреждения пинов.
7.1 7.2
7.3 7.4
LED: 4Pins
Data: 7Pins
Power: 15Pins
8. Функция
Каждый жесткий диск соединяется с материнской платой "1 к 1". Оба диска остаются независимы
друг от друга и от ПК, смотри рисунок снизу.
HDD 1
HDD 2
Mainboard
Host 1
Host 2

The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no
responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the
specifications and/or design of the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only. RaidSonic Technology GmbH
assumes no responsibility for any differences between the product mentioned in this manual and the product you may have.
© Copyright 2014 by RaidSonic Technology GmbH. All Rights Reserved
