IFM Electronic Efector160 LK3 User manual

Bedienungsanleitung
Operating instructions
Notice utilisateurs
Elektronischer
Füllstandssensor
Electronic level sensor
Détecteur de niveau
électronique
LK3
R
Sachnr. 701614/05 09/03
DEUTSCHENGLISHFRANÇAIS

Seite / Page2
DEUTSCH
Inhalt
Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . Seite 6
Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
Technik-Informationen / Funktionsweise / Parameter . . . . . . . . .Seite 11
Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
Hysteresefunktion / Fensterfunktion . . . . . . . . . . . . . . . . . . . Seite 12
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 13
Applikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 14
Eingestellte Parameter-Werte . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 42
ENGLISH
Contents
Controls and visual indication . . . . . . . . . . . . . . . . . . . . . . . . . page 18
Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 18
Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19
Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21
Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22
Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23
Installation and set-up / operation . . . . . . . . . . . . . . . . . . . . . . page 23
Technical information / Functioning / Parameters . . . . . . . . . . . .page 24
Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 24
Hysteresis / Window function . . . . . . . . . . . . . . . . . . . . . . . page 25
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26
Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 27
Set parameter values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 42
Français
Contenu
Eléments de service et d’indication . . . . . . . . . . . . . . . . . . . . . page 30
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 30
Fonctionnement et caractéristiques . . . . . . . . . . . . . . . . . . . . . page 31
Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . page 32
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 33
Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 34
Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 35
Mise en service / Fonctionnement . . . . . . . . . . . . . . . . . . . . . . page 35
Informations techniques / Fonctions / Paramètres . . . . . . . . . . . .page 36
Paramètres réglables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 36
Hystérésis / Fonction fenêtre . . . . . . . . . . . . . . . . . . . . . . . . page 37
Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 38
Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 39
Valeurs de paramètre réglées . . . . . . . . . . . . . . . . . . . . . . . . . . page 42

Seite / Page 3LK3 Sachnr. 701614/05
RUN
RUN
M
S
M
S
M
M
S
M
M
S
M
M
M
S
M
S
M
M
S
M
M
S
M
M
M
Mode/Enter Set
MS
Menü-Übersicht / Menu structure / Structure du menu

Seite / Page 4
Mode/Enter Set
Mode/Enter Set
Parameter aufrufen
Select parameters
Sélectionner les paramètres
1 x
2 x
Mode/Enter Set
Werte einstellen*
Set Values*
Régler la valeurs*
> 5s
Mode/Enter Set
Werte bestätigen
Acknowledgement of values
Confirmer la valeur
1 x

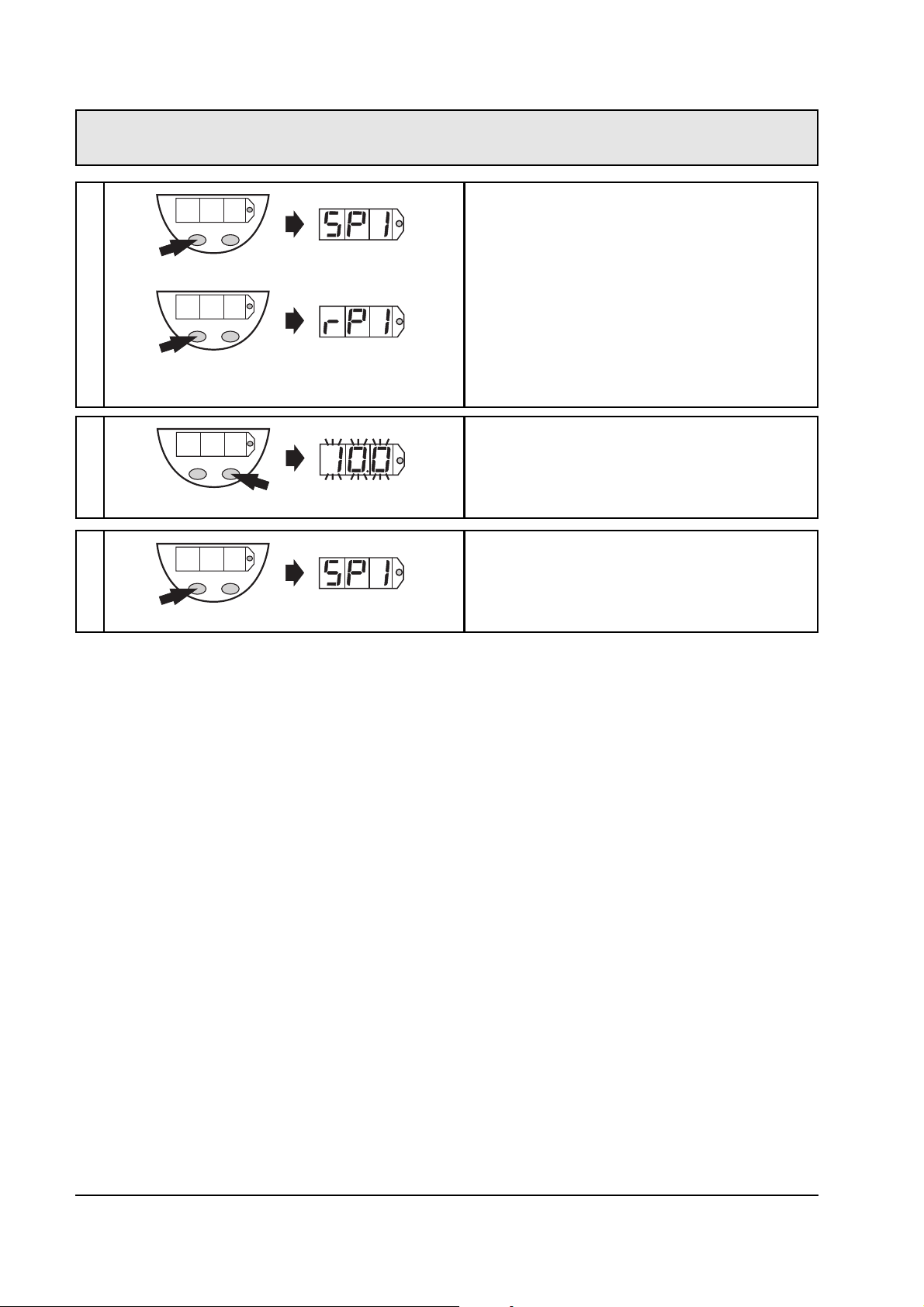

Programmieren / Programming / Programmation
...
1
2
3
*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen.
Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die
Analogwerte (ASP, AEP) einstellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung
auf andere Einheiten und erhalten exakt die gewünschten Werte.
*Decrease the value: Let the display of the parameter value move to the maximum setting value.
Then the cycle starts again at the minimum setting value.
Select the display unit before setting the switch points (SPx, rPx) or the limits for the analog output signal
(ASP, AEP). This avoids rounding errors generated internally during the conversion of the units and enables
exact setting of the values.
*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'àla valeur de
réglage maximum. Ensuite le cycle recommence àla valeur de réglage minimum.
Choisir l'unitéd'affichage avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogique (ASP,
AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra
de régler des valeurs exacts.
LK3Sachnr. 701614/05

Seite 5
DEUTSCH

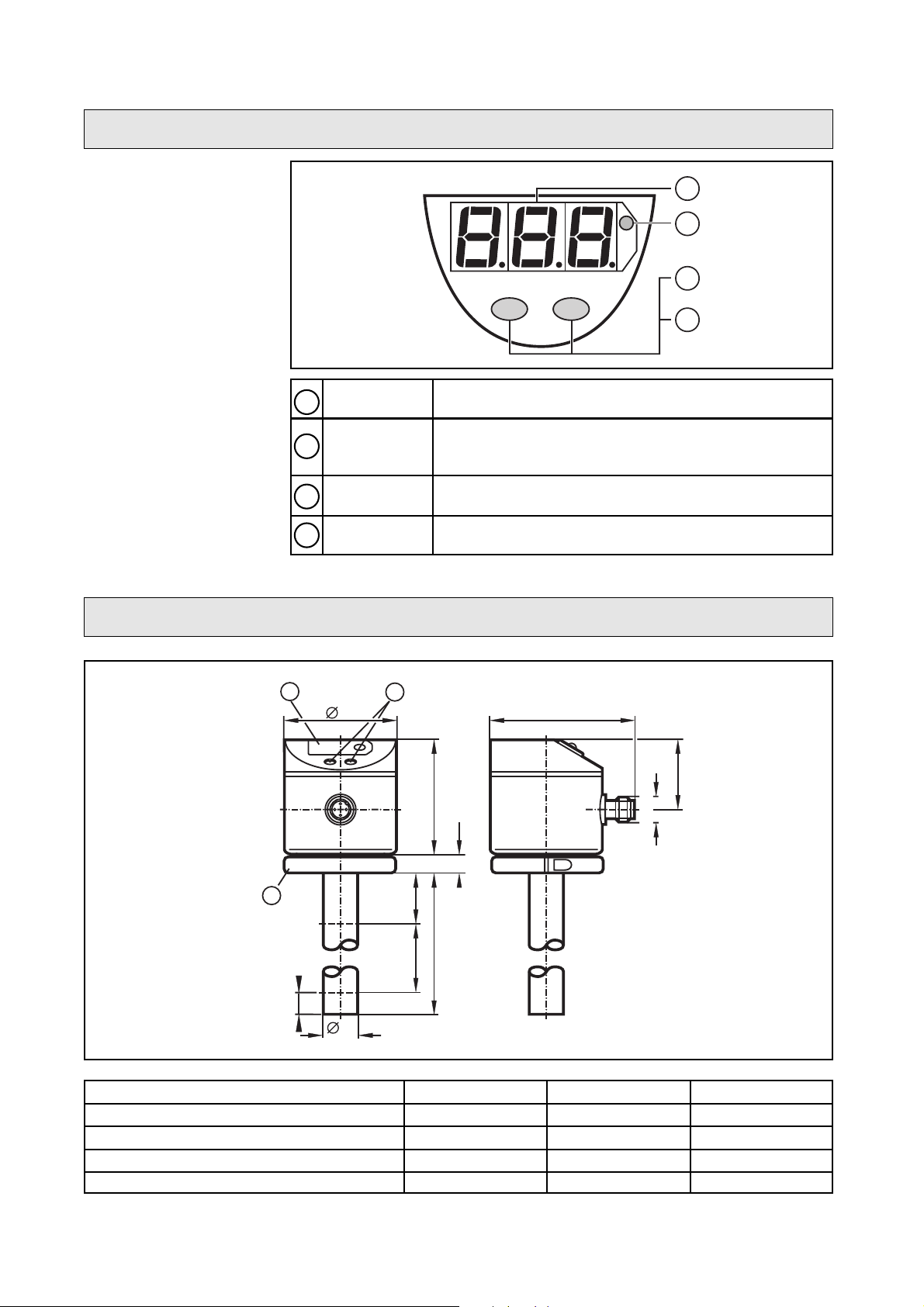

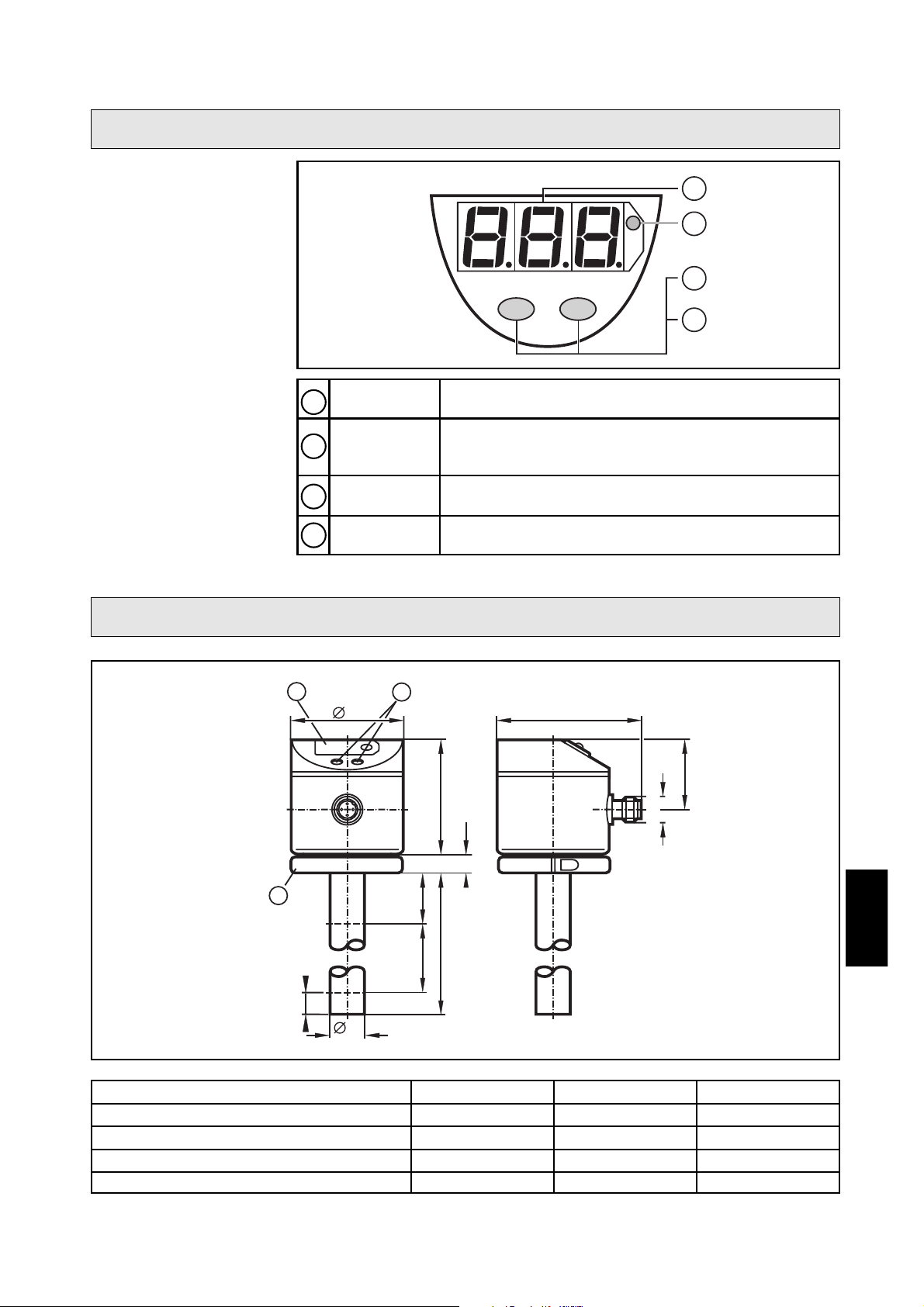

Maßzeichnung
Bedien- und Anzeigeelemente
Mode/Enter Set
2
1
4
3
LED rot Anzeige des Schaltzustands;
leuchtet, wenn der Schaltausgang durchgeschaltet ist
LED-Display Anzeige des Füllstands,
Anzeige der Parameter und Parameterwerte
Einstelltaste
Mode / Enter
Anwahl der Parameter und Menüpunkte,
Bestätigen der Parameterwerte
Einstelltaste
Set
Einstellen der Parameterwerte (kontinuierlich durch
Dauerdruck; schrittweise durch Einzeldruck)
1
2
3
4
30,5
64
M12 x1
I
L
16
50
51
8,5
A
2
1
3
M
LK3022 LK3023 LK3024
L = Stablänge [cm/inch] 26,4 / 10,4 47,2 / 18,6 72,8 / 28,7
39,0 / 15,4 58,5 / 23,0
5,3 / 2,0 10,2 / 4,0
3,0 / 1,2 4,0 / 1,6
A = aktiver Bereich / Meßbereich [cm/inch] 19,5 / 7,7
I = inaktiver Bereich [cm/inch] 5,3 / 2,0
M = niedrigster Meßwert [cm/inch] 1,5 / 0,6
1 = LED-Display
2 = Programmiertasten
3 = Erdungsring mit
mit Kabelschuh für
Kabel 1,5 - 2,5mm2

•Der Sensor erfaßt innerhalb des aktiven Bereichs den Füllstand von
Medien in Behältern,
•zeigt den aktuellen Füllstand im Display an,
•und erzeugt Ausgangssignale entsprechend der eingestellten Aus-
gangskonfiguration.

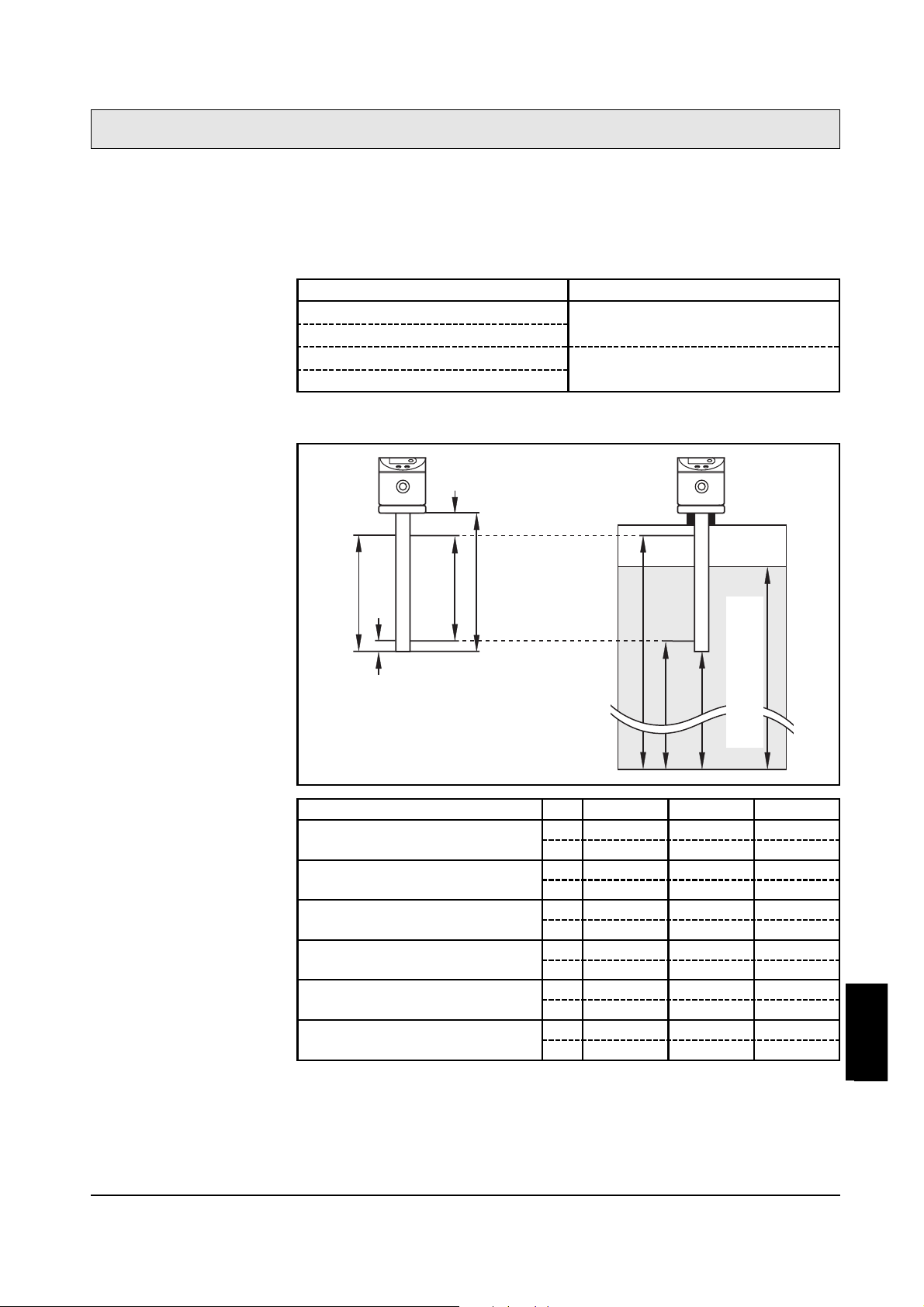

Der Bereich zwischen Behälterboden und Unterkante des Meßstabs
kann als Offset-Wert eingegeben werden. Dadurch beziehen sich
Anzeige und Schaltpunkte auf den realen Füllstand.
Meßbereich
Offset
Seite 6

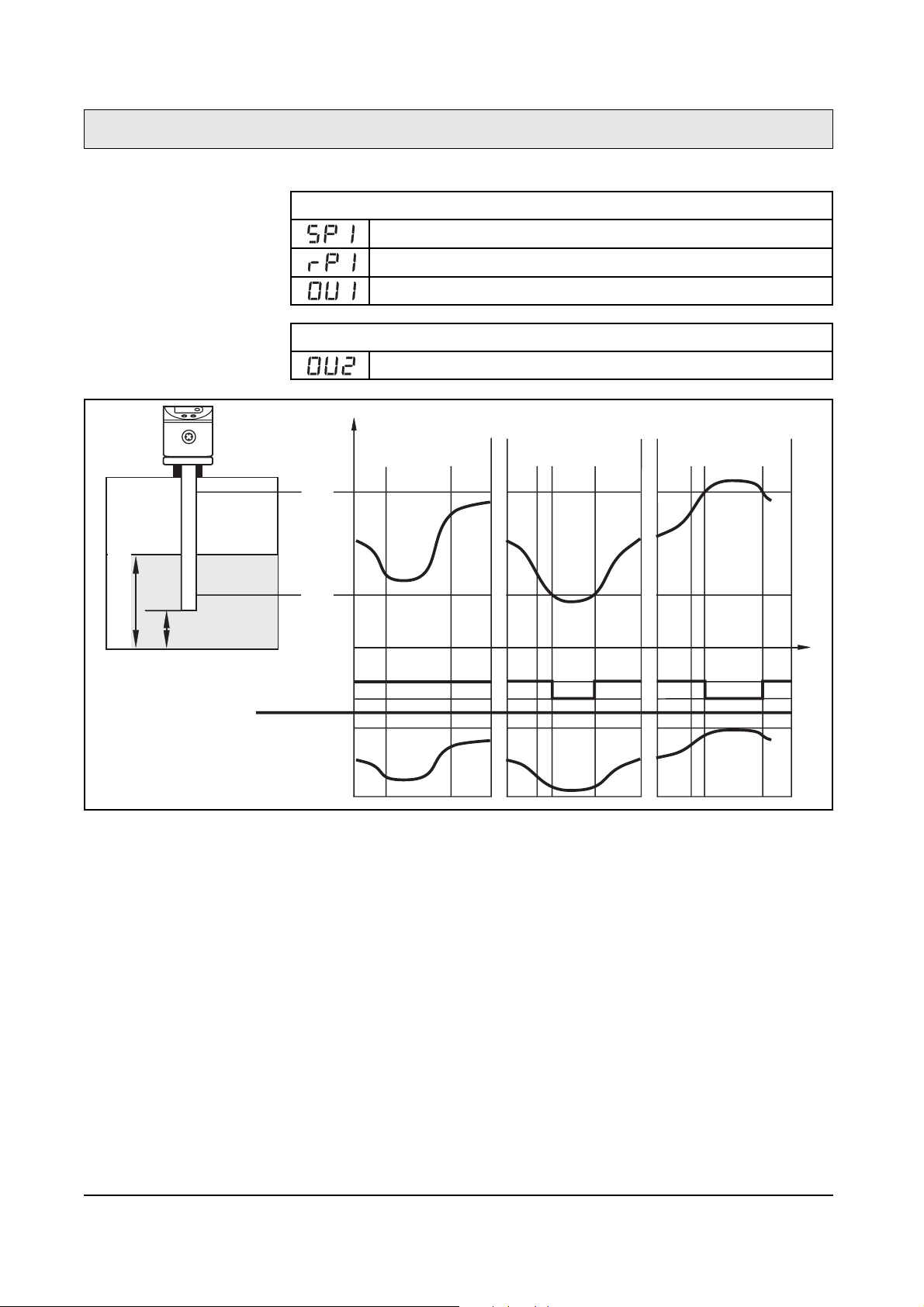

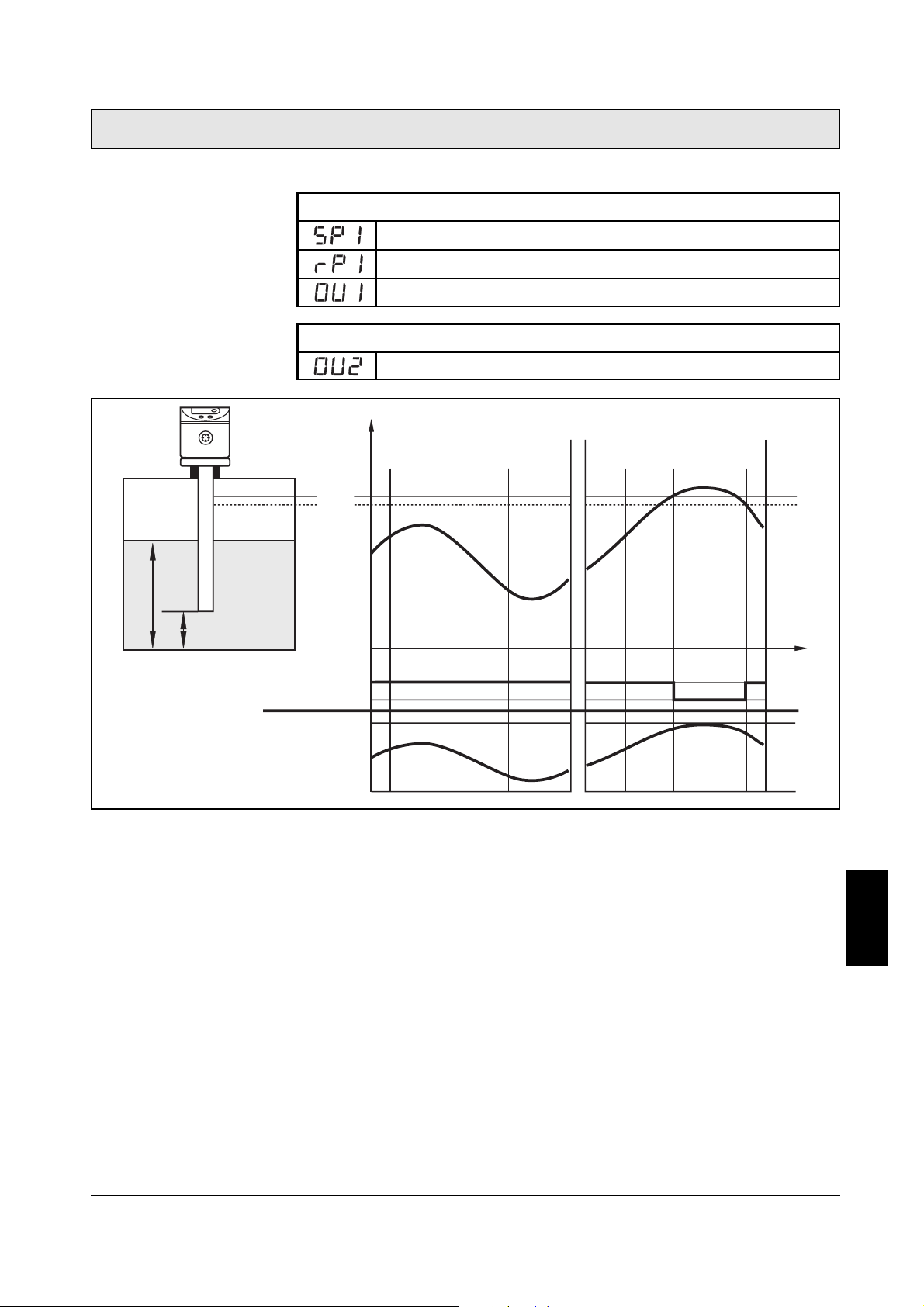

Hysteresefunktion / Schließer (Hno)Analog 4 ... 20 mA (I)
Analog 0 ... 10 V (U)
Hysteresefunktion / Öffner (Hnc)
Fensterfunktion / Schließer (Fno)
Fensterfunktion / Öffner (Fnc)
Ausgang 1 Ausgang 2
Bestimmungsgemäße Verwendung
A
L
I
min
OFS
max
min
max
Meß-/Anzeigewert
LK3024LK3023LK3022
cm 26,4 47,2 72,8
10,4 18,6 28,7
L = Stablänge inch
cm 19,5 39,0 58,5
7,7 15,4 23,0
A = aktiver Bereich / Meßbereich inch
cm 5,3 5,3 10,2
2,0 2,0 4,0
I= inaktiver Bereich inch
cm 1,5* 3,0* 4,0*
0,6* 1,2* 1,6*
min = niedrigster Meßwert inch
cm 21,0* 42,0* 62,0*
8,3* 16,6* 24,4*
max = höchster Meßwert inch
cm 0 ... 78,0 0 ... 57,0 0 ... 186
0 ... 30,7 0 ... 22,5 0 ... 73,2
OFS = Offset inch
*Bei OFS > 0 wird der OFS-Wert zu diesen Werten hinzugezählt.
Werkseinstellung: OFS = 0

•Bei jedem Meßzyklus gleicht sich das Gerät auf das Medium ab.
Dadurch stellt es sich selbst auf das Medium ein; gleichzeitig werden
Veränderungen des Mediums kompensiert.
•Bei Einsatz in Wasser und wasserbasierten Medien mit Temperatur
> 35°C mußdas Gerät in ein Klimarohr eingebaut werden (Bestell-
Nr. E43100, E43101, E43102).
Der Sensor ist nicht geeignet für:
•Stark leitende und anhaftende Medien (Shampoo, Zahnpasta,
Kleber u. ä.).
•Trockene Granulate mit geringer Dichte.
•Medien, die stark inhomogen sind, sich entmischen und dadurch
Trennschichten ausbilden (z.B. eine mehrere cm starke Ölschicht auf
Wasser oder ein Wassersumpf am Grunde eines mit Öl gefüllten
Behälters).
Hinweis: Ein dünner Ölfilm (einige mm) auf Wasser oder wasser-
basierenden Medien beeinträchtigt die Funktion des Sensors nicht.
Normaler Arbeitsbetrieb
Nach Einschalten der Versorgungsspannung und Ablauf der Bereit-
schaftsverzögerungszeit* (ca. 1s) befindet sich das Gerät im Run-
Modus. Es führt seine Überwachungsfunktion aus und schaltet den
Transistorausgang entsprechend den eingestellten Parametern und
wandelt den Füllstand in ein analoges Ausgangssignal um.
Das Display zeigt den aktuellen Füllstand an, die rote LED signalisiert
den Schaltzustand des Ausgangs
*Während der Bereitschaftsverzögerungszeit erscheint die Anzeige
im Display.
Anzeige der Parameter und der eingestellten Parameterwerte
Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den
Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig
davon können die eingestellten Parameterwerte abgelesen werden:
•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die Para-
meter.
•Kurzer Druck auf die Taste “Set”zeigt für ca. 15s den zugehörigen
Parameterwert. Nach weiteren 15s geht das Gerät zurück in den
Run-Modus.
Einstellen der Parameterwerte
Das Gerät geht in den Programmiermodus, wenn ein Parameter ange-
wählt ist und danach die Taste “Set”länger als 5s gedrückt wird (der
Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht).
Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine
Überwachungsfunktionen mit den bestehenden Parametern weiter
aus, bis die Veränderung abgeschlossen ist.
Sie können den Parameterwert mit der Taste “Set”ändern und mit der
Taste “Mode/Enter”bestätigen. Das Gerät geht in den Run-Modus
zurück, wenn danach 15s lang keine Taste mehr gedrückt wird.
Einsatzbereich
Run-Modus
Display-Modus
Programmier-Modus
Seite 7
DEUTSCH
Betriebsarten
Bestimmungsgemäße Verwendung

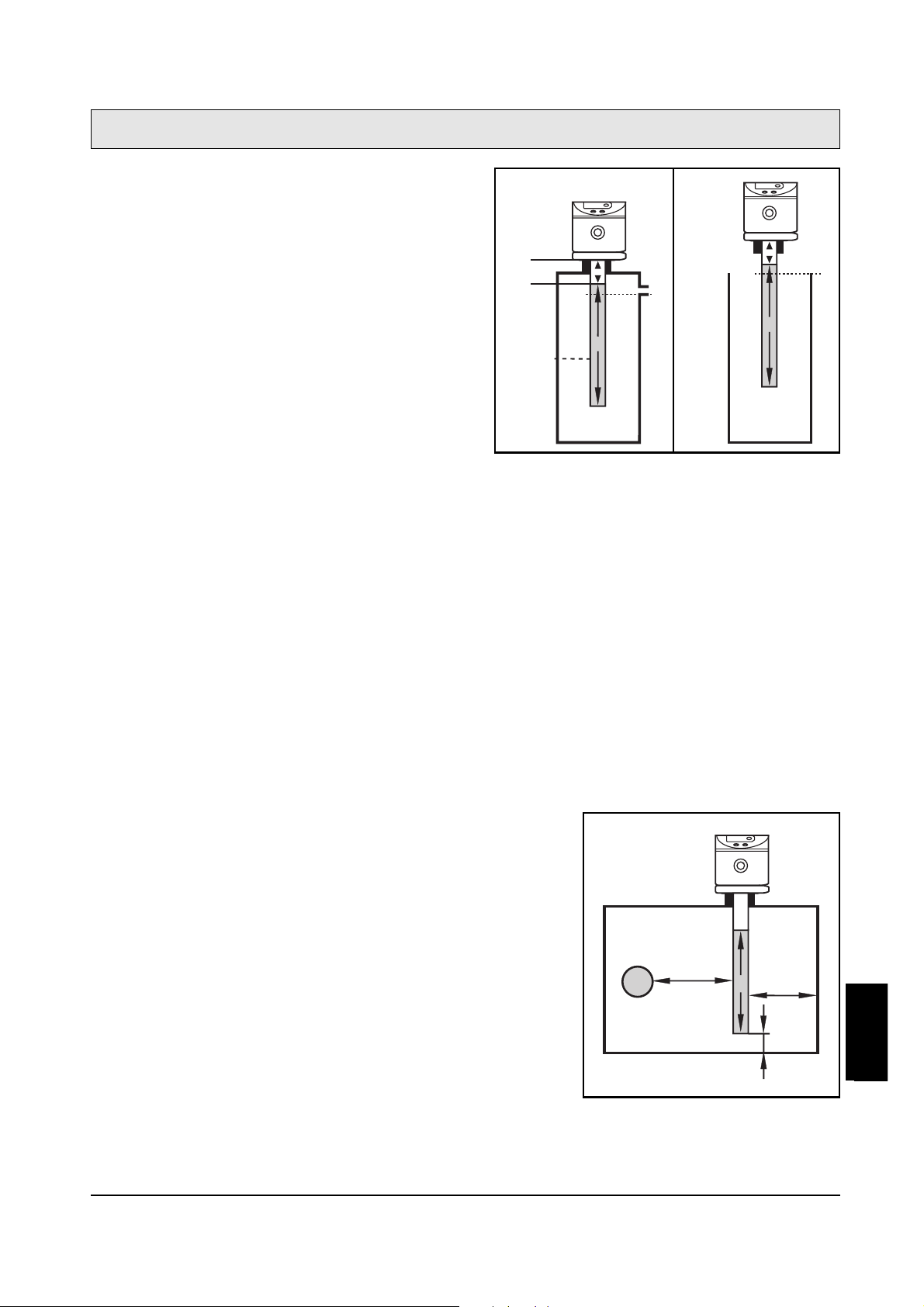

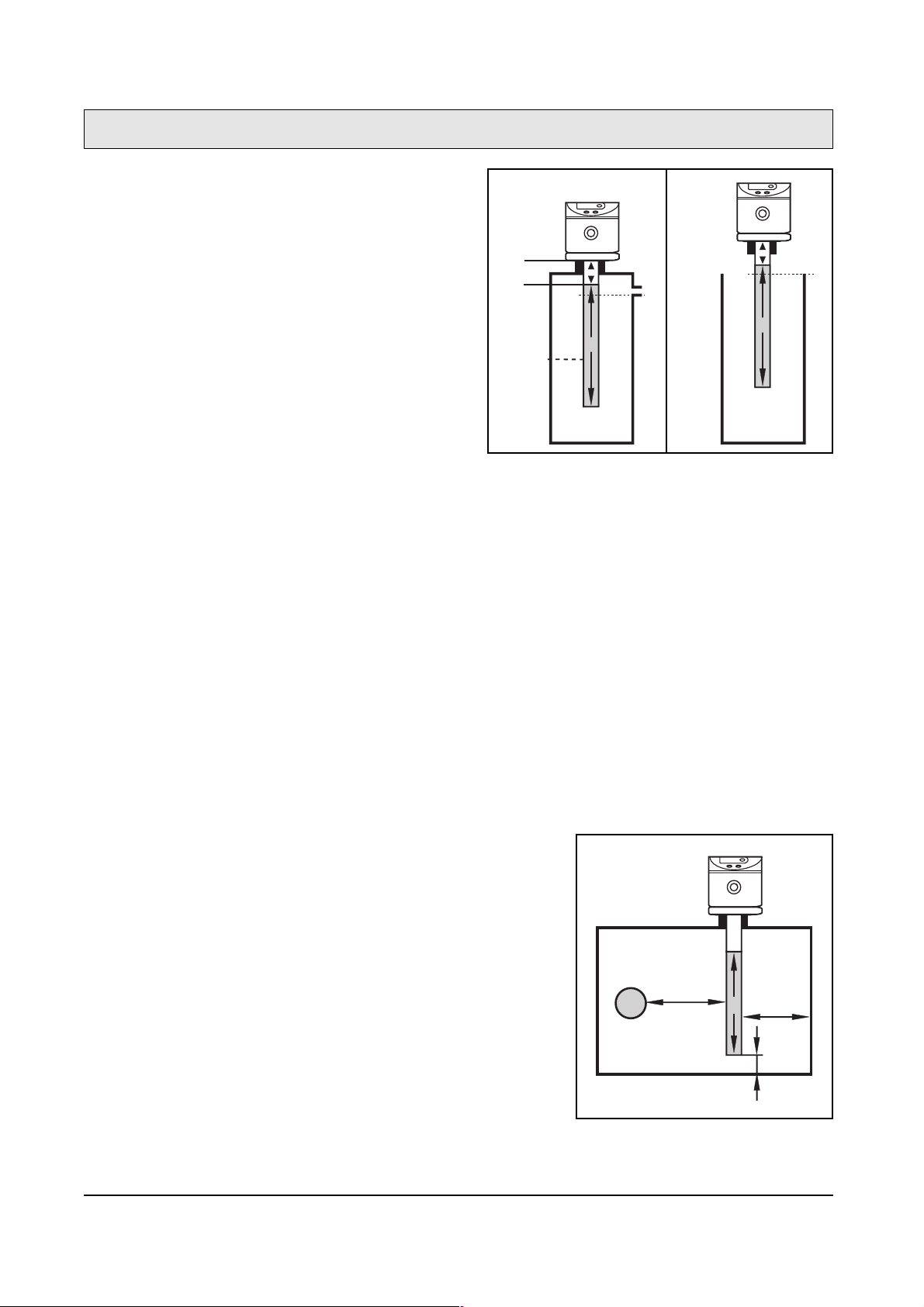

Befestigen Sie Mon-
tageelemente mög-
lichst innerhalb des
inaktiven Bereichs (I;
Montagebereich M1).
Der aktive Bereich (A)
sollte frei in den
Behälter ragen.
Ein Teil des aktiven
Bereichs sollte über
der Oberkante des
Behälters / über dem
Überlauf stehen (1cm
bei LK3022 / 1,5cm
bei LK3023 / 2,5cm bei LK3024).
Sie können Montageelemente auch in der oberen Hälfte des aktiven
Bereichs anbringen (möglicher Montagebereich, M2). Dadurch redu-
ziert sich der aktive Bereich auf die Zone zwischen Montageelement
und Stabende.
In diesem Fall sollte das Montageelement über der Oberkante des
Behälters / über dem Überlauf stehen (3cm bei LK3022 / 5cm bei
LK3023 / 8cm bei LK3024).
•Montieren Sie das Gerät bei Einbau in kleine Kunststoffbehälter
möglichst in der Mitte des Behälters.
•Bei verschmutzten Medien wird empfohlen: Befestigen Sie das
Gerät in einer Zone, in der das Medium stark in Bewegung ist (z. B.
am Zulauf).
•Bei Einbau in metallische Steigrohre (Bypass) mußder Sensor in der
Mitte des Rohres montiert werden. Der Rohrinnendurchmesser muß
mindestens 120mm betragen.
•Metallische Gegenstände
innerhalb des Behälters (z. B.
metallische Rohre, Einbauten)
müssen einen Mindest-
abstand von 60mm zum akti-
ven Bereich des Sensors ein-
halten. Andernfalls werden sie
als Montageelement erkannt
(dadurch reduziert sich der
aktive Bereich auf den Bereich
zwischen metallischem
Gegenstand und Stabende).
•Bei Einbau in metallische
Behälter müssen folgende
Abstände eingehalten werden.
- Sensor - Behälterwand: 40mm
- Sensor - Behälterboden: 10mm
Montageelemente
Montageempfehlung
Besondere
Einbaubedingungen
Seite 8
Montage



M1
M2



AI
AI
min. 60mm min.
40mm
min.
10mm
A
A = aktiver Bereich
B = metallischer Einbau
B

Bei Einbau mehrerer Sensoren vom Typ LK oder von Typ LK und Typ LI
in einen Behälter mußfolgender Abstand eingehalten werden:
Min. 45 mm zwischen den Sensorstäben.
Verwenden Sie für sichere und einfache Montage das ifm-Montagezu-
behör (Bestell-Nr. E43000 - E43007).
ACHTUNG:
Maximaler Behälterdruck bei Einbau mit ifm-Montagezubehör: 0,5 bar.
Kurzzeitig (bis 1 Minute) ist ein Überdruck von 3 bar möglich.
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Schalten Sie die Anlage spannungsfrei; schließen Sie das Gerät folgen-
dermaßen an:
Zur sicheren Erkennung bestimmter Medien (z. B. Öle) und zur
Erfüllung der CE-Richtlinien nach dem EMV-Gesetz mußdas Sensor-
gehäuse elektrisch mit Erde verbunden werden. Dies geschieht
dadurch, daßder aufmontierte Erdungsring oder eine entsprechende
Halterung elektrisch an Erde (z. B. die Behälterwand) gekoppelt wird
Die Erde / das Behälterpotential dienen dem Sensor als Referenz. Dies
bedeutet, daßein Meßstrom vom Sensorstab durch das zu erkennen-
de Medium zurück zum Sensor fließen muß. Ist das Sensorgehäuse
nicht geerdet, fließt der Meßstrom undefiniert über die elektrischen
Zuleitungen zurück zur Erde. Dies kann zu einer Beeinflussung anderer
Meßkomponenten führen.
Der Füllstandssensor entspricht der Norm EN 50081-2 und ist ein Pro-
dukt der Klasse A. In Haushaltsumgebung kann das Gerät Rundfunk-
störungen verursachen. Deshalb mußder Anwender gegebenenfalls
geeignete Maßnahmen ergreifen.
Mehrere Sensoren
in einem Behälter
Montagezubehör
Erdung des
Sensorgehäuses
EMV / CE-Richtlinien
Seite 9
DEUTSCH
Elektrischer Anschluß
L
L+
3
4
2
1
BU
BK
WH
BN
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun),
2 = WH (weiß)
3 = BU (blau),
4 = BK (schwarz).
Montage

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt,
geht das Gerät mit unveränderten Werten in den Run-Modus zurück.
Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte
Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang
die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät
verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.
Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn
versucht wird, Parameterwerte zu ändern.
Prüfen Sie nach Montage, elektrischem Anschlußund Programmie-
rung, ob das Gerät sicher funktioniert.
Einstellbare Parameter
→Seite 11
Menüstruktur: →
Seite 3
Timeout
Verriegeln /
Entriegeln
Betriebsanzeigen
Seite 10
Inbetriebnahme / Betrieb
Einschalten, Initialisierung
blinkend: Füllstand nahe am maximalen Meßwert
Füllstand unter dem aktiven Bereich
blinkend: Kurzschlußim Schaltausgang
XXX / XX.X
Programmieren
1
Mode/Enter Set
Mode/Enter Set
Mode/Enter Set
Drücken Sie die Taste Mode/Enter,
bis der gewünschte Parameter
im Display erscheint.
Drücken Sie die Taste Set und
halten Sie sie gedrückt.
Der aktuelle Parameterwert wird
5s lang blinkend angezeigt,
danach wird er erhöht*
(schrittweise durch Einzeldruck
oder kontinuierlich durch Festhal-
ten der Taste).
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Der Parameter wird erneut ange-
zeigt; der neue Parameterwert
ist wirksam.
2
3
4Weitere Parameter verändern:
Beginnen Sie wieder mit Schritt 1.
Programmierung beenden:
Warten Sie 15s oder drücken Sie
die Mode/Enter-Taste, bis wieder
der aktuelle Meßwert erscheint.
*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert
laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Beim jedem Einschalten der Betriebsspannung initialisiert sich
der Sensor neu. Während dieser Phase darf der Behälter nicht
komplett gefüllt sein.
Befindet sich ein Montageelement (Flansch o. ä.) im aktiven Bereich
mußder Füllstand beim Einschalten einen Mindestabstand zur Unter-
kante des Montageelements einhalten:
Die Werte werden sicher eingehalten, wenn Sie der Montageempfeh-
lung (→Seite 8) folgen.
Führen Sie in folgenden Fällen immer ein Reset durch (Sensor kurz von
Betriebsspannung abklemmen und wieder anklemmen), damit sich der
Sensor neu initialisiert. Beachten Sie dabei die Angaben in den beiden
Tabellen oben.
•Wenn der Sensor während des Betriebs aus dem Behälter gezogen
und wieder eingeschoben wurde.
•Wenn der aktive Bereich des Sensors mit der Hand oder mit geerde-
ten Gegenständen (z. B. einem Schraubenschlüssel) berührt wurde.
•Nach dem Wechsel von Medien mit stark voneinander abweichen-
den Dielektrizitätskonstanten (z. B. Öl / Wasser).
Menüstruktur →Seite 3
Füllstand bei
Betriebsbeginn
Reset
Einstellbare Parameter
Seite 11
DEUTSCH
Technik-Informationen / Funktionsweise / Parameter
Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
•Anzeige in cm oder inch
in Schritten voninchcmEinstellbereich
0,5cm / 0,2inch1,0 ... 8,02,5 ... 20,5LK3022
0,5cm / 0,2inch1,4 ... 16,24,0 ... 41,5LK3023
1,0cm / 0,5inch2,5 ... 24,06,0 ... 61,0LK3024
Werte für OFS = 0; bei OFS > 0 wird der OFS-Wert zu diesen Werten hinzugezählt.
Inbetriebnahme / Betrieb
LK3024LK3x023LK3022
59,540,520
Max. Füllstand beim Einschalten
in cm ab Sensorunterkante
LK3024LK3023LK3022
853
Mindestabstand zwischen Medium und
Montageelement im aktiven Bereich [cm]
Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
•Anzeige in cm oder inch
Abhängigkeit rP1 und SP1:
1. rP1 ist stets kleiner als SP1. Es können nur Werte eingegeben werden, die unter dem
Wert für SP1 liegen.
2. Liegen rP1 und SP1 eng beieinander (ca. 3 x Schrittweite), wird bei Erhöhen des Schalt-
punkts der Rückschaltpunkt mit gezogen (der Abstand SP1 - rP1 bleibt konstant).
3. Liegen rP1 und SP1 weiter auseinander, bleibt rP1 auf dem eingestellten Wert, auch
wenn SP1 erhöht wird.
4. Wird SP1 auf den Minimalwert gefahren und dann erhöht, wird rP1 ebenfalls auf den
Minimalwert gesetzt und proportional mitgezogen.
Einstellbereich in Schritten voninchcm
0,5cm / 0,2inch0,8 ... 7,82,0 ... 20,0LK3022
0,5cm / 0,2inch1,2 ... 16,03,5 ... 41,0LK3023
1,0cm / 0,5inch2,0 ... 23,55,0 ... 60,0LK3024
Werte für OFS = 0; bei OFS > 0 wird der OFS-Wert zu diesen Werten hinzugezählt.

Die Hysterese hält den Schaltzu-
stand des Ausgangs stabil, wenn
der Füllstand um den Sollwert
schwankt. Bei steigendem Füll-
stand schaltet der Ausgang bei
Erreichen des Schaltpunkts (SP1);
fällt der Füllstand wieder ab,
schaltet der Ausgang erst dann
zurück, wenn der Rückschalt-
punkt (rP1) erreicht ist.
Die Hysterese ist einstellbar:
Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand
der Rückschaltpunkt.
Hysteresefunktion
Seite 12
Technik-Informationen / Funktionsweise / Parameter
t
P
SP
rP
1
0
1
0
Hno
Hysterese
Hnc
Offset (Grundwert für Anzeige und Meßwert):
Der Bereich zwischen Behälterboden und Unterkante des Meßstabs kann als
Offset-Wert eingegeben werden. Dadurch beziehen sich Anzeige und Schaltpunkte auf den
realen Füllstand.
Unit / Anzeigeeinheit:
Es sind 2 Einstellungen wählbar: EU = Anzeige in cm (Europa)
inc = Anzeige in inch
Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SPx, rPx) einstellen.
Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten
und erhalten exakt die gewünschten Schaltgrenzen.
Schaltfunktion des Transistorausgangs:
Es sind 4 Einstellungen wählbar: Hno = Hysteresefunktion / normally open (Schließer)
Hnc = Hysteresefunktion / normally closed (Öffner)
Fno = Fensterfunktion / normally open (Schließer)
Fnc = Fensterfunktion / normally closed (Öffner)
Konfiguration für den Analogausgang
Es sind 2 Einstellungen wählbar:
I= 4 ... 20 mA / U = 0 ... 10 V
in Schritten voninchcmEinstellbereich
0,5cm / 0,2inch0 ... 30,60 ... 78LK3022
0,5cm / 0,2inch0 ... 22,40 ... 57LK3023
1,0cm / 0,5inch0 ... 74,50 ... 186LK3024
Min-Max-Speicher:
•HI: Anzeige des höchsten gemessenen Füllstands
•LO: Anzeige des niedrigsten gemessenen Füllstands
Löschen des Speichers:
- Drücken Sie die “Mode/Enter”-Taste, bis “HI”oder “LO”erscheint.
- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - -”erscheint.
- Drücken Sie dann kurz die “Mode/Enter”-Taste.

Die Fensterfunktion erlaubt die
Überwachung eines definierten
Gutbereichs. Bewegt sich der
Füllstand zwischen Schaltpunkt
(SP1) und Rückschaltpunkt (rP1),
ist der Ausgang durchgeschaltet
(Fensterfunktion / Schließer) bzw.
geöffnet (Fensterfunktion / Öff-
ner).
Die Breite des Fensters ist einstell-
bar durch den Abstand von SP1
zu rP1. SP1 = oberer Wert, rP1 = unterer Wert.
Fensterfunktion
Technische Daten
Seite 13
DEUTSCH
Technik-Informationen / Funktionsweise / Parameter
Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DC
Strombelastbarkeit [mA] 200
Kurzschlußschutz, getaktet, Verpolungssicher / Überlastfest
Spannungsabfall [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2,5
Stromaufnahme [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 80
Analogausgang . . . . . . . . . . . . . . . . . . . . . . . . . 4 ... 20 mA (max. 500Ω)
0 ... 10 V (min. 2000Ω)
Schaltpunktgenauigkeit [% vom Meßbereichsendwert] . . . . . . . . . . . . ± 5
Wiederholgenauigkeit [% vom Meßbereichsendwert] . . . . . . . . . . . . . ± 2
Max. Geschwindigkeit der Füllstandsänderung [mm/s]
- LK3022 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
- LK3023 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
- LK3024 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
DK - Medium . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 2
Max. Behälterdruck [bar] . . . . . . 0,5 (bei Einbau mit ifm-Montagezubehör)
Gehäusewerkstoffe . . . . . . . . . . . . . . .EPDM/X (Santoprene); FPM (Viton);
Messing optalloybeschichtet; NBR (Buna N); PA; PBTP (Pocan);
PC (Macrolon); PP (Polypropylen)
Werkstoffe in Kontakt mit dem Medium . . . . . . . . . . . . .PP (Polypropylen)
Schutzart, Schutzklasse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP 67, III
Umgebungstemperatur [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 ... +60
Mediumtemperatur [°C]
- Öl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0...+65
- Wasserbasierte Kühlschmiermittel, Wasser und wasserähnliche Medien*
- LK3022 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ... +65
- LK3023 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ... +60
- LK3024 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ... +55
Lagertemperatur [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-25 ... +80
Schockfestigkeit [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Vibrationsfestigkeit [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5
EMV
EN 61000/4/2 ESD: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4/8kV
EN 61000/4/3 HF gestrahlt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10V/m
EN 61000/4/4 Burst: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2kV
EN 61000/4/5 Surge: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500V/1kV
EN 61000/4/6 HF leitungsgebunden: . . . . . . . . . . . . . . . . . . . . . . . . .10V
t
P
SP
rP
1
0
1
0
Fno
Gutbereich
Fnc
*Bei Einsatz in Wasser und wasserbasierten Medien mit Temperatur > 35°C
mußdas Gerät in ein Klimarohr eingebaut werden (Bestell-Nr. E43100,
E43101, E43102).

Mindestfüllstand-Überwachung mit Alarm, Füllstandsregelung
Steht der Füllstand oberhalb SP1, steht an Ausgang 1 Signal EIN an.
Fällt der Füllstand unter rP1 oder tritt Leitungsbruch auf, fällt das Sig-
nal ab (= Alarm).
Mit dem Analogsignal läßt sich der Füllstand regeln (Nachfüllen / Nach-
füllen beenden).
Hydraulik-Aggregat
Seite 14
Applikationen
t
L
OFS
SP1
rP1
1
0
OUT1
Hno
10V / 20mA
0V / 4mA
OUT2
U / I
Anzeigewert
Schaltausgang (OU1): Alarm
Min-Wert wieder erreicht →Alarm zurückgesetzt
Min-Wert unterschritten →Alarm
Hysteresefunktion, Schließer (Hno)
Analogausgang (OU2): Füllstandsregelung
I(4 ... 20mA) oder U(0 ... 10V)
Alarm

Behälter entleeren mit Überfüllsicherung
Solange der Füllstand unter SP1 steht, ist der Ausgang eingeschaltet.
Bei Überschreiten von SP1 oder Drahtbruch wird Ausgang 1 auf AUS
gesetzt (Alarmmeldung “Überfüllung/Drahtbruch”).
Mit dem Analogsignal läßt sich der Füllstand regeln (Tauchpumpe EIN /
Tauchpumpe AUS).
Hebeanlage
Seite 15
DEUTSCH
L
SP1
rP1
1
0
OFS
OUT1
Hnc
t
10V / 20mA
0V / 4mA
OUT2
U / I
Anzeigewert
Schaltausgang (OU1): Überfüllsicherung
Maximalwert überschritten →Alarm
Geringfügig unter SP1 (um Wellenbewegungen auszublenden)
Hysteresefunktion, Öffner (Hnc)
Analogausgang (OU2): Regelung Behälter entleeren
I(4 ... 20mA) oder U(0 ... 10V)
Überfüll-
sicherung
Applikationen

Gutbereich-Überwachung (Alarm) und Regelung des Füllstands
Bei Unterschreiten von rP1 oder Überschreiten von SP1 oder Draht-
bruch wird Ausgang 1 auf AUS gesetzt (= Alarmmeldung).
Mit dem Analogsignal läßt sich der Füllstand regeln (Nachfüllen starten /
beenden).
Vorlage- bzw.
Druckerhöhungs-
behälter
Seite 16
L
SP1
1
0
OFS
OUT1
Fno
10V / 20mA
0V / 4mA
OUT2
U / I
rP1
t
Anzeigewert
Nachfüllen Min-
Überwachung Max-
Überwachung
Schaltausgang (OU1): Sicherheitfunktion Min-Max
Max-Wert überschritten →Alarm
Min-Wert unterschritten →Alarm
Fensterfunktion, Schließer (Fno)
Analogausgang (OU2): Nachfüllen
I(4 ... 20mA) oder U(0 ... 10V)
Applikationen

Page 18
Controls and visual indication
Scale drawing
Mode/Enter Set
2
1
4
3
LED red switching status; lights if the output has switched
LED display display of the level,
display of parameters and parameter values
Mode / Enter
button
selection of the parameters and
acknowledgement of the parameter values
Set button setting of the parameter values (scrolling by holding
pressed; incremental by pressing briefly)
1
2
3
4
30,5
64
M12 x1
I
L
16
50
51
8,5
A
2
1
3
M
LK3022 LK3023 LK3024
L = probe length [cm/inch] 26.4 / 10.4 47.2 / 18.6 72.8 / 28.7
39.0 / 15.4 58.5 / 23.0
5.3 / 2.0 10.2 / 4.0
A =active zone / measuring range [cm/inch] 19.5 / 7.7
I = inactive zone [cm/inch] 5.3 / 2.0
1 = 7-segment LED display
2 = programming buttons
3 = earthing ring
with cable lug for cable
1.5 - 2.5mm2
3.0 / 1.2 4.0 / 1.6M = lowest measured value [cm/inch] 1.5 / 0.6

•The sensor detects the level of media in vessels within the active
zone,
•shows the current level on its display
•and generates 2 output signals according to the set output con-
figuration.
The area between the bottom of the vessel and the lower face of the
measuring probe can be entered as offset value. Thus the display and
the switch points refer to the real vessel level.
Measuring range
Offset
Seite 19
ENGLISH
hysteresis function / N.O. (Hno)analog 4 ... 20 mA (I)
analog 0 ... 10 V (U)
hysteresis function / N.C. (Hnc)
window function / N.O. (Fno)
window function / N.C. (Fnc)
output 1 output 2
A
L
I
min
OFS
max
min
max
measured / display
value
LK3024LK3023LK3022
cm 26.4 47.2 72.8
10.4 18.6 28.7
L = probe length inch
cm 19.5 39.0 58.5
7.7 15.4 23.0
A = active zone/ measuring range inch
cm 5.3 5.3 10.2
2.0 2.0 4.0
I= inactive zone inch
cm 1.5* 3.0* 4.0*
0.6* 1.2* 1.6*
min = lowest measured value inch
cm 21.0* 42.0* 62.0*
8.3* 16.6* 24.4*
max = highest measured value inch
cm 0 ... 78.0 0 ... 57.0 0 ... 186
0 ... 30.7 0 ... 22.5 0 ... 73.2
OFS = offset inch
*With offset > 0 the OFS value is added to these values.
factory setting: OFS = 0
Function and features

•The sensor continually monitors and adjusts to the medium. Thus it
adapts itself to different media and compensates for changes in the
medium.
•For water and hydrous media with temperatures > 35°C install the
unit into the climatic tube (order no. E43100, E43101, E43102).
The sensor is not suitable for:
•Very conductive and adhesive media (shampoo, toothpaste, glue,
etc.).
•Dry granulated materials with low density.
•Media which are very inhomogeneous, separate from each other
thus forming separation layers (e.g. oil layer on water which is sev-
eral cm thick or a water layer at the bottom of a vessel filled with
oil).
Note: A thin oil film (a few mm) on water or water based media
does not affect the function of the sensor.
Normal operating mode
After power on and elapsing of the power-on delay time* (approx. 1s)
the unit is in the Run mode. It monitors and switches the transistor
output according to the set parameters. The value of the analog out-
put depends on the current level.
The display indicates the current level, the red LED indicates the switch-
ing state of the output.
*During the power-on delay time is displayed.
Indication of parameters and the set parameter values
When the "Mode/Enter" button is pressed briefly, the unit passes to
the Display mode which allows parameter values to be read. The inter-
nal sensing, processing and output functions of the unit continue as if
in Run mode.
•The parameter names are scrolled with each pressing of the
"Mode/Enter" button.
•When the "Set" button is pressed briefly, the corresponding para-
meter value is displayed for approx. 15s. After another 15s the unit
returns to the Run mode.
Setting of the parameter values
While viewing a parameter value pressing the "Set" button for more
than 5s causes the unit to enter the programming mode. You can alter
the parameter value by pressing the "Set" button and confirm the new
value by pressing the "Mode/Enter" button. The internal sensing, pro-
cessing and output functions of the unit continue as if in Run mode
with the original parameter values unless a new value is confirmed.
The unit returns to the Run mode when no button has been pressed
for 15s.
Applications
Run mode
Display mode
Programming mode
Page 20
Function and features
Operating modes

Mount the unit with-
in the inactive zone, if
possible (I; mounting
area M1). The active
zone (A) should be
completely in the ves-
sel.
For an optimum func-
tion we recommend:
A part of the active
zone should be above
the upper edge of the
vessel / above the
overflow (1cm for
LK3022 / 1.5cm for
LK3023 / 2.5cm for LK3024).
You can also fasten mounting elements in the upper half of the active
zone (possible mounting area, M2). This reduces the active zone to the
area between mounting element and probe end. In this case the
mounting element should be above the upper edge of the vessel /
above the overflow (3cm for LK3022 / 5cm for LK3023 / 8cm for
LK3024).
•If possible, mount the unit in the middle of the vessel when it is
installed in small plastic vessels:
•For dirty media we recommend: Fasten the unit in a zone where
there is much movement of the medium (e.g. at the supply inlet).
•When installed in metal rising pipes (bypass) the sensor must be
mounted in the middle of the pipe. The inside diameter of the pipe
must be min. 120 mm.
•Metal objects within the vessel
(e.g. metal pipes, components
integrated into the vessel)
must observe a minimum dis-
tance of 60 mm to the active
zone of the sensor. Otherwise,
they are detected as mounting
element (this reduces the
active zone to the area
between metal object and
probe end).
•When installed in metal vessels
the following distances must
be observed:
- sensor - vessel wall: 40mm
- sensor - vessel bottom:10mm
Mounting elements
Mounting
recommendation
Special mounting
conditions
Page 21
ENGLISH



M1
M2



AI
AI
min. 60mm min.
40mm
min.
10mm
A
A = active zone
B = metal component
B
Installation
