Montageanleitung
Installation instructions
Notice de montage
AS-i DP Gateway
Passerelle AS-i DP
AC1376
Sachnr. 7390692/00 08/2007

Bestimmungsgemäße Verwendung
• Das AS-i DP Gateway integriert zwei AS-i Master (AS-i-Version 3.0)
und eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als
Gateway)
Schnittstelle RS232C
Die serielle Schnittstelle ist nicht nutzbar.
Profibus-DP-Schnittstelle
• Baudrate 9600 bis 12 MBaud
• max. Entfernung zwischen Gateway und Host: abhängig von der
Baudrate
• Potentialtrennung zur Gateway-Versorgung
• bis zu 31 parallel geschaltete Gateways
• Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A
Montage
Befestigen Sie das AS-i DP Gateway auf einer 35 mm-Profilschiene, die
elektrisch eine sichere Erdverbindung aufweist. Die Schutzart des
Geräts beträgt IP 20, daher sollte es an einem geschützten Ort mon-
tiert werden (z. B. Schaltschrank).
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden.
Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum-
richtern.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbin-
dung zwischen AS-i DP Gateway (Klemme FE) und Gerät-Erdan-
schluss her.
2

Versorgen Sie das AS-i DP Gateway mit einer Spannung von 24 V DC
(20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electro-
nic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.
Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem AS-i DP Gateway über den
Zustand der Master und der angeschlossenen System informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
• LED Profibus DP leuchtet:Profibus DP Busfehler
3

4
ASI2 ASI1
RS232C
ASI2 +
ASI2 -
ASI1 +
ASI1 -
FE
+24V
0V
PWR/COM
PROJ
CONF/PF
PWR/COM
PROJ
CONF/PF
24V PWR

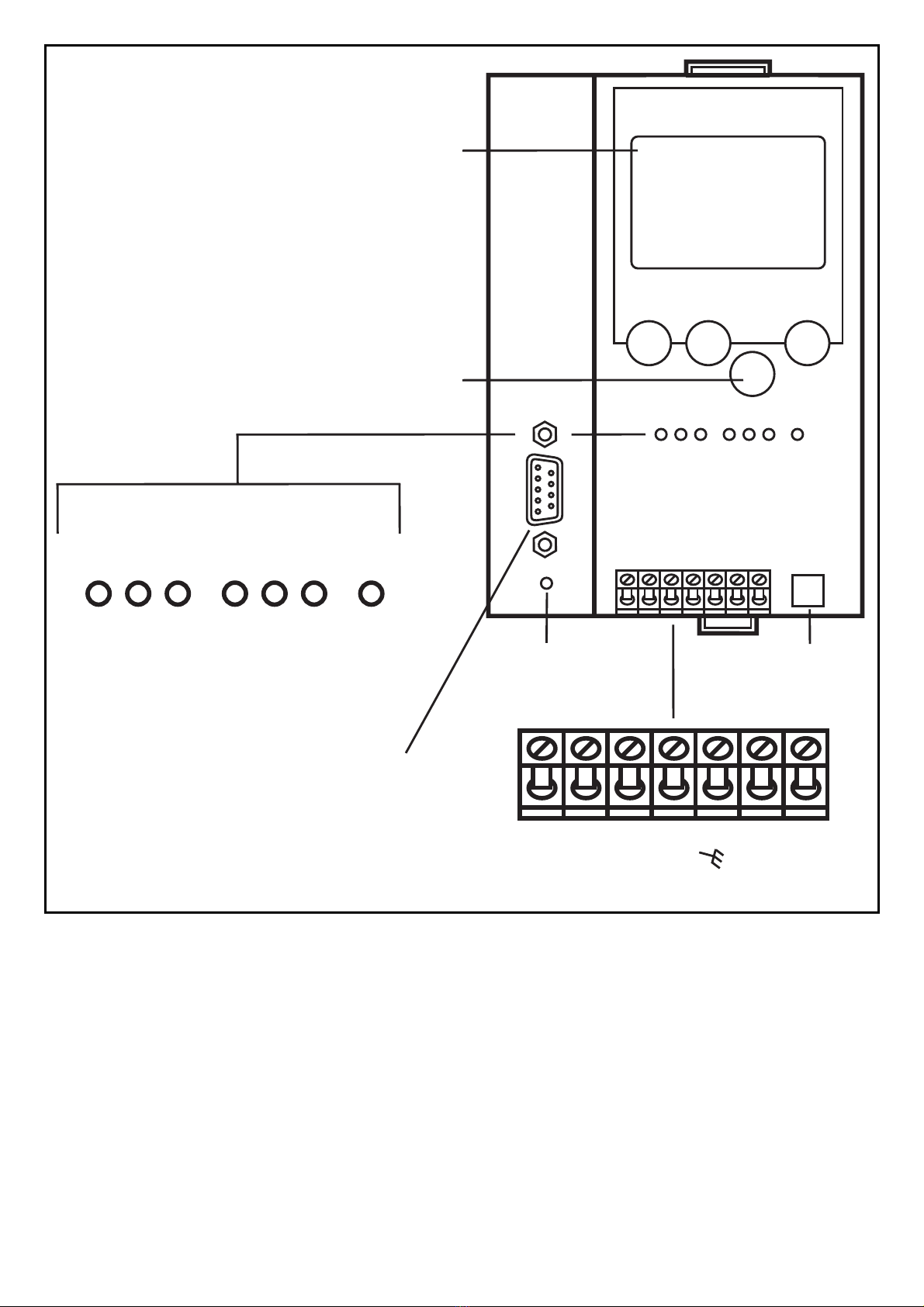

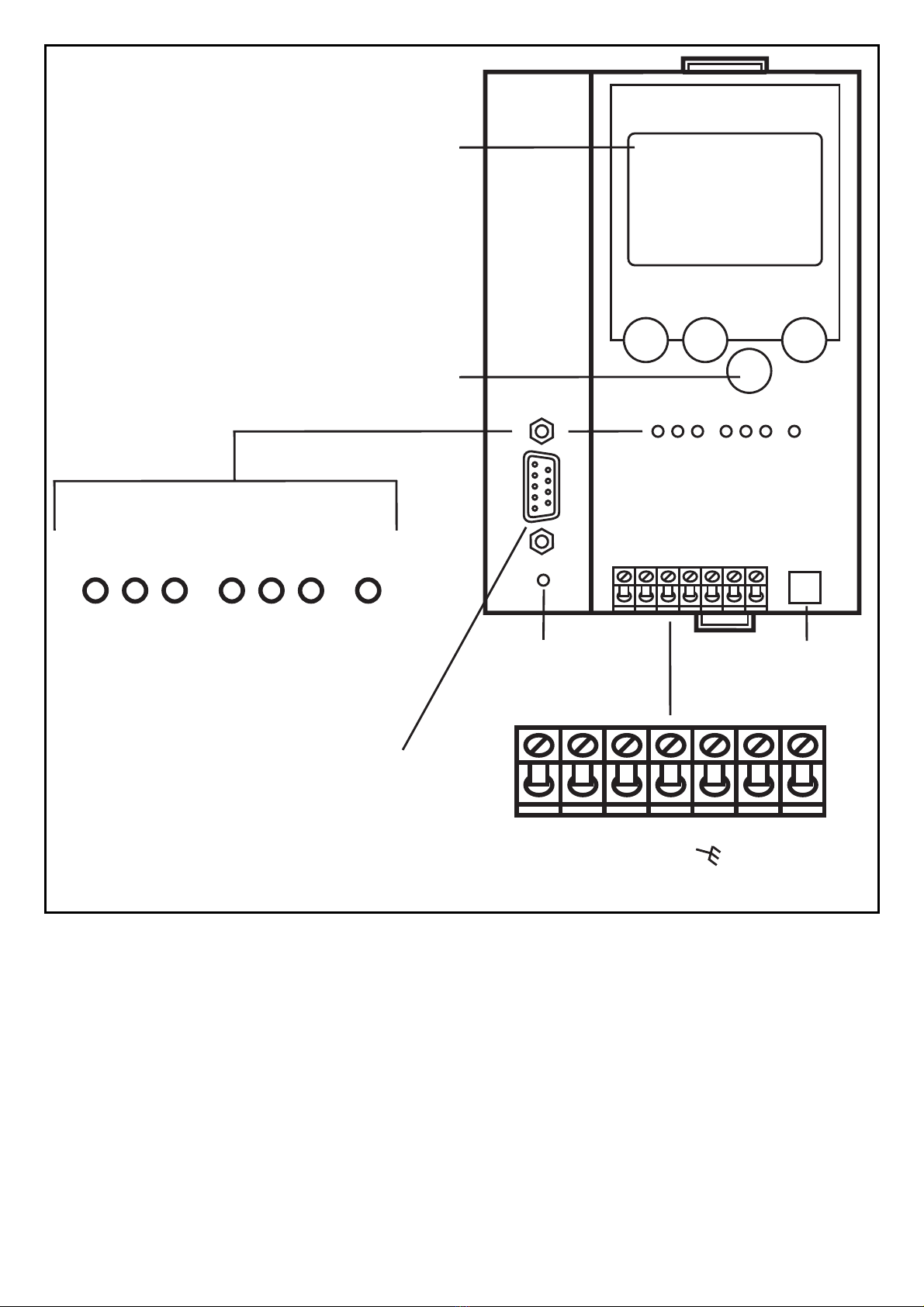

LED-Anzeigen und
Anschlussbelegung
Profibus-DP
Schnittstelle
Display
Tasten
Profibus-DP
Busfehler

Kontrasteinstellung

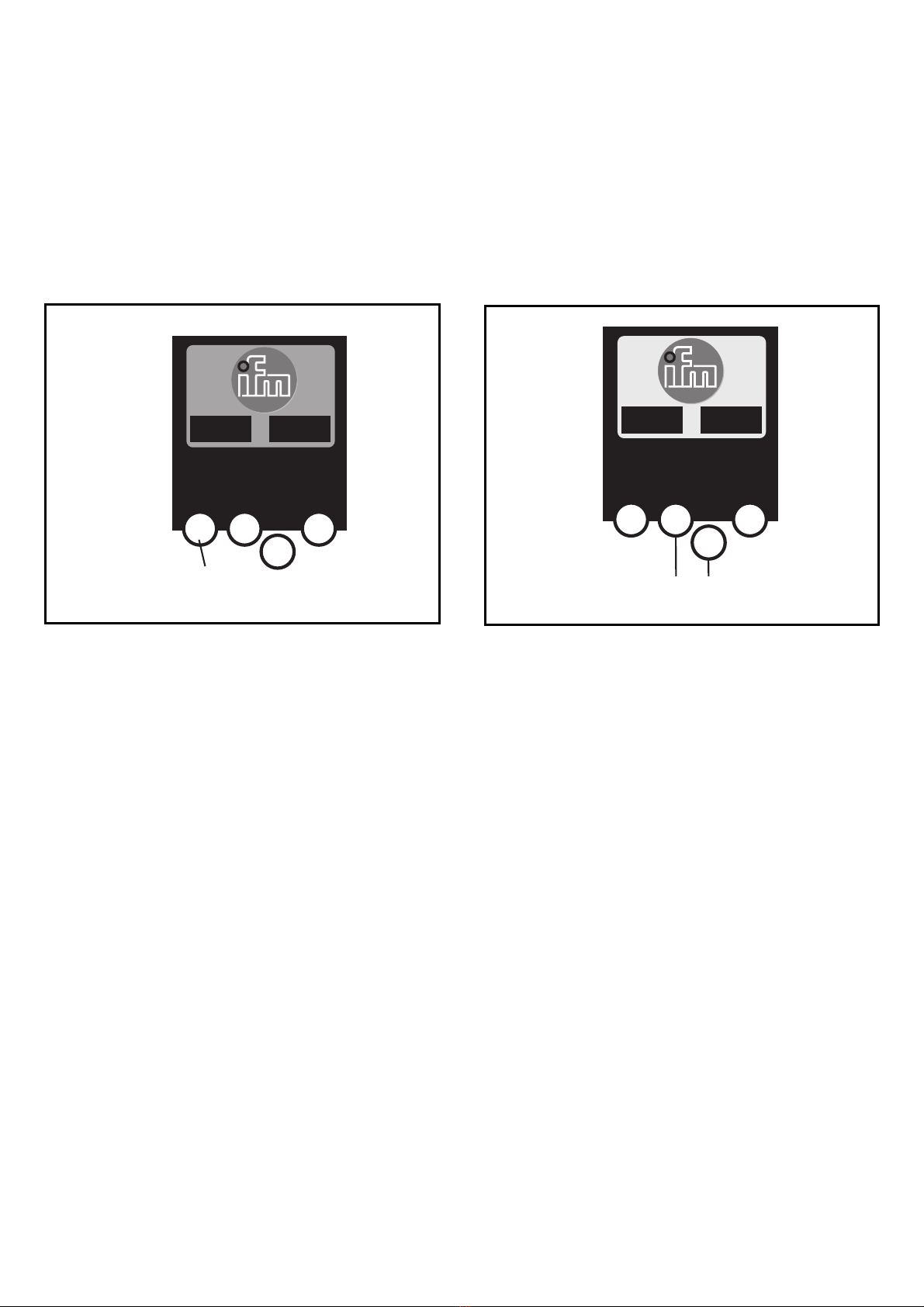

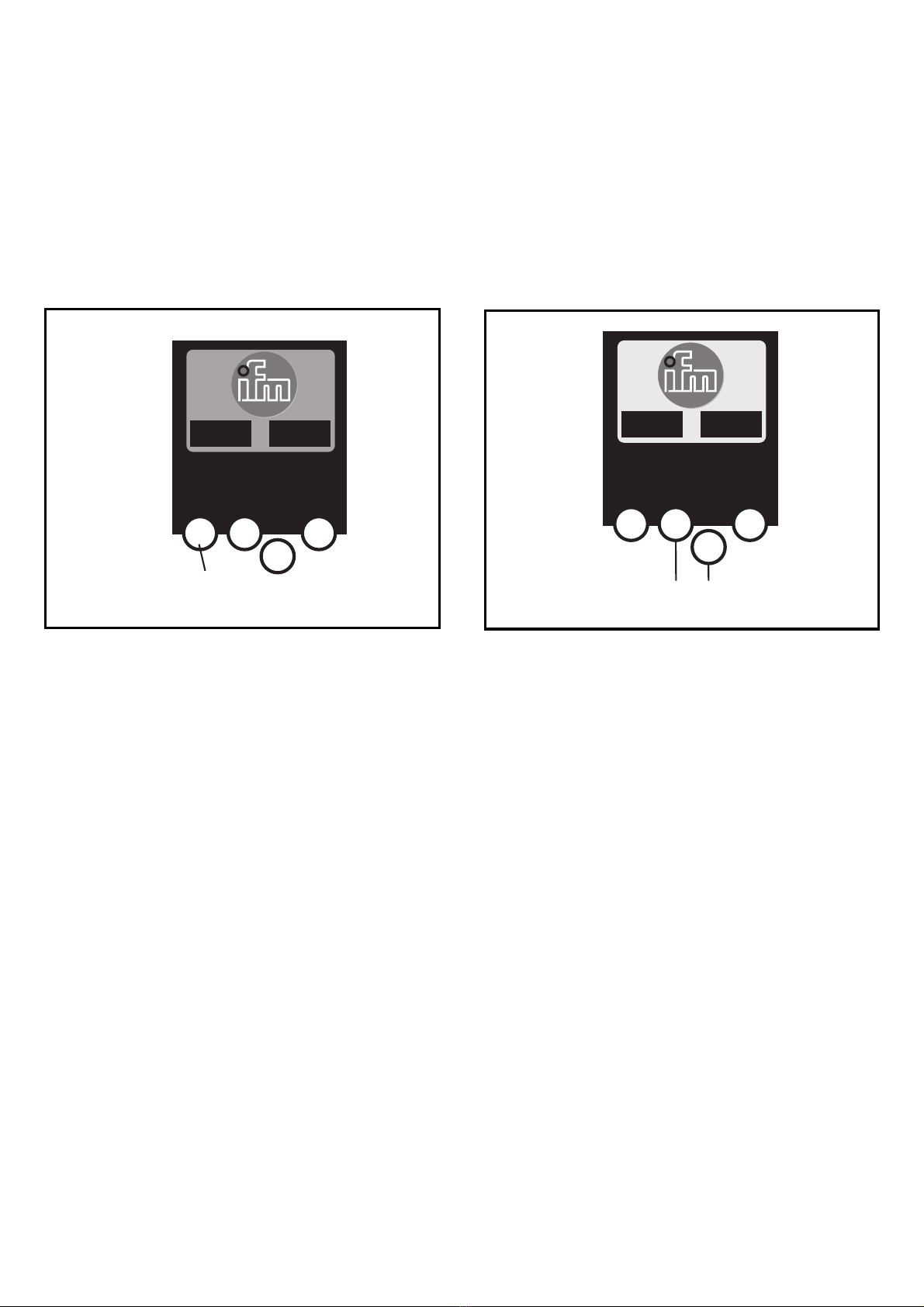

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech-
ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu
dunkel) verstellen.
Betrieb
Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder-
lich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit
Energie und realisiert eine Datenentkoppelung zum Spannungsregler
des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als
Störsignale ansehen und diese unterdrücken.
Schalten Sie das Netzteil stromlos, bevor Sie das AS-i DP Gate-
way anschließen.
Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen
symmetrisch zum Massepotential der Anlage sein.
Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme
„Shield“) niederohmig mit der Masse der Anlage.
5
D
D
MENU USER
D
D
MENU USER
Kontrast erhöhen Kontrast verringern

Menü-Übersicht
Menü-Navigation
O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)
∇Liste der detektierten AS-i Slaves (LDS)
∇Liste der projektierten AS-i Slaves (LPS)
∇Liste der aktivierten AS-i Slaves (LAS)
∇Liste der AS-i Slaves mit Peripheriefehler (LPF)
O Address Slave (Programmierung der korrekten Adressen in den
angeschlossenen AS-i Slaves)
∇Umadressieren eines am Gateway angeschlos-
senen AS-i Slaves
∇Automatisches adressieren neuer AS-i Slaves auf
die nächste freie Adresse (Easy Startup)
O Quick Setup (Zusammenfassung der für eine Grundkonfiguration
erforderlichen Menüpunkte)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Einstellung der Feldbusverbindung
6
Sie erreichen das Hauptmenü,
indem Sie im Startdisplay die
linke Taste „MENU“ drücken.
Sie navigieren innerhalb eines
Menüpunktes, indem Sie die
Tasten Δoder ∇drücken.
Drücken Sie die Tasten gleichzei-
tig, um zwischen deutschem und
englischem Menü zu wechseln.
D
D
MENU USER
D
D
MENU USER
MENU-Taste Navigations-Tasten

O System Setup (Einstellung des Gateway Gerätes)
∇Eingabe des Passwortes zur Freigabe von Ände-
rungen in der Systemkonfiguration
∇Update der Firmware des Gateways (spezielle
Programmiersoftware erforderlich)
O System Info (Geräte Informationen)
∇Hardware und Firmware Versionsnummern dieses
Gateways
∇Seriennummer dieses Gateways
∇Aktuelle / Maximale Zykluszeit
O Master Setup (AS-i Masterflags)
∇Die aktuelle AS-i Konfiguration einlesen (Config all)
∇Wechsel in den Projektierungsmodus: Konfigura-
tion des AS-i Systems
∇Wechsel in den geschützten Betrieb: Normalbe-
trieb (der Master überwacht die Konfiguration)
∇Deaktivieren der automatischen AS-i Slaves
Adressierung im geschützten Betrieb
∇Deaktivieren des AS-i Resets beim Verlassen des
Projektierungsmodus
∇Anzeige des Config-Errors Zählers des ange-
schlossenen AS-i Systems
∇Reset des Config-Errors Zählers
∇Anzeige der prozentualen Fehlerrate des ange-
schlossenen AS-i Systems
O Slave Setup (Detaillierte Informationen über die angeschlossenen
AS-i Slaves)
∇Digitale bzw. analoge Ein-/Ausgänge der ange-
schlossenen AS-i Slaves
∇Aktuelle und projektierte Parameter der ange
schlossenen AS-i Slaves
∇Aktuelle und projektierte I/O- ind ID-Codes der
angeschlossenen AS-i Slaves
∇Telegrammfehler in der Kommunikation zu den
angeschlossenen AS-i Slaves
7

O Fieldbus Setup(Einstellung der Feldbusschnittstelle)
∇Eingabe der Slave-Adresse des Gateways im
überlagerten Profibus DP
∇Weitere Eingaben über den überlagerten Profi-
bus DP
8

Function and features
• The AS-i DP gateway integrates 2 AS-i masters (AS-i version 3.0) and
a Profibus DP interface
• It controls the exchange of data to the sensor/actuator level
• communicates with the higher control level (in the gateway mode)
Interface RS232C
The serial interface cannot be used.
Profibus-DP interface
• Baud rate 9600 to 12 MBaud
• Max. distance between gateway and host: depending on the baud
rate
• Potential separation from the gateway power supply
• Up to 31 gateways connected in parallel
• Pin connection: pin 3: signal B, pin 8: signal A
Installation
Fix the AS-i DP gateway onto a 35 mm rail which has an electrically safe
ground connection. The protection rating of the unit is IP20, therefore
it should be mounted in a protected location (e.g. control cabinet).
Ensure a condensation-free environment. Avoid excessive dust,
vibration and shock. The air circulation through the vents must
not be impeded.
Avoid installation in direct vicinity of frequency inverters.
Electrical connection
Disconnect the installation from power. Connect the unit as indi-
cated on the terminals. Never connect the minus potentials to
each other or the minus potentials to the FE connection. Ensure
an electrically save ground connection between AS-i DP gateway
(terminal FE) and ground of the unit.
9

Supply the AS-i DP gateway with a 24 V DC voltage (20...30 V PELV),
e.g. from the 24 V power supply DN2011 of ifm electronic. The
connection is made to the terminals +24 V and 0 V.
Operating and indicating elements
Information concerning the state of the masters and the connected
system is given via three diagnostic LEDs on the AS-i DP gateway.
• LED PWR/COM lights: AS-i voltage present, at least one slave
was detected
• LED PWR/COM flashes: AS-i voltage present, but no slave was
detected correctly
• LED PROJ lights: Projection mode active, the configuration
monitoring is deactivated
• LED PROJ flashes: Projection mode active, changeover to
protected mode not possible as a slave
with the address 0 is connected
• LED CONF/PF lights: Projected and current configuration do
not match
• LED CONF/PF flashes: Periphery fault on at least one connected
slave
• LED Profibus DP lights: Bus error Profibus DP
10
