IFM Electronic Efector 300 SI1007 User manual

Bedienungsanleitung
Operating instructions
Notice utilisateurs
Strömungswächter
Flow monitor
Contrôleur de débit
SI1007
R
DEUTSCHENGLISHFRANÇAIS
704141/00 10/06

2
DEUTSCH
Inhalt
Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . Seite 3

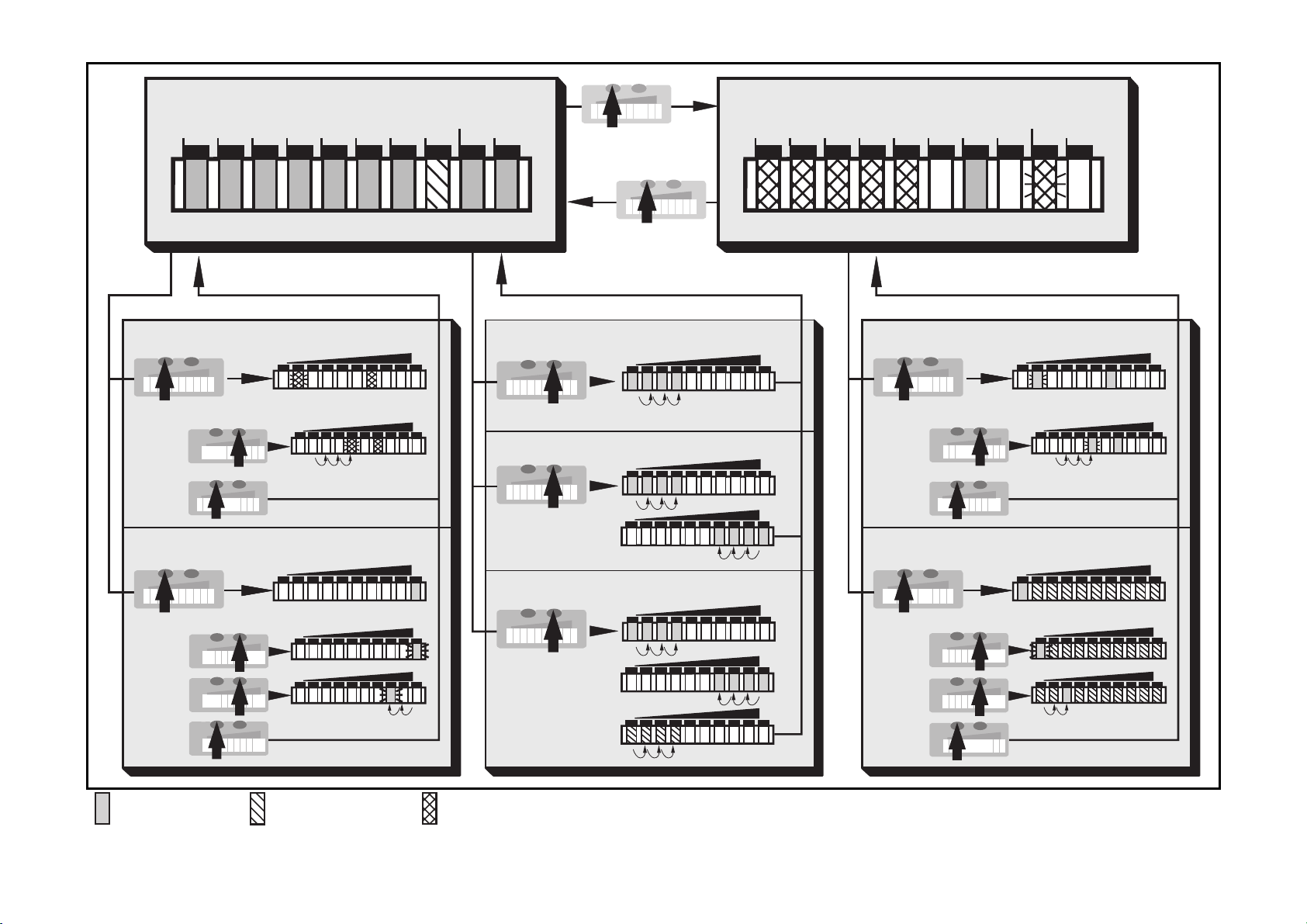

Menü-Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . Seite 5
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . Seite 11

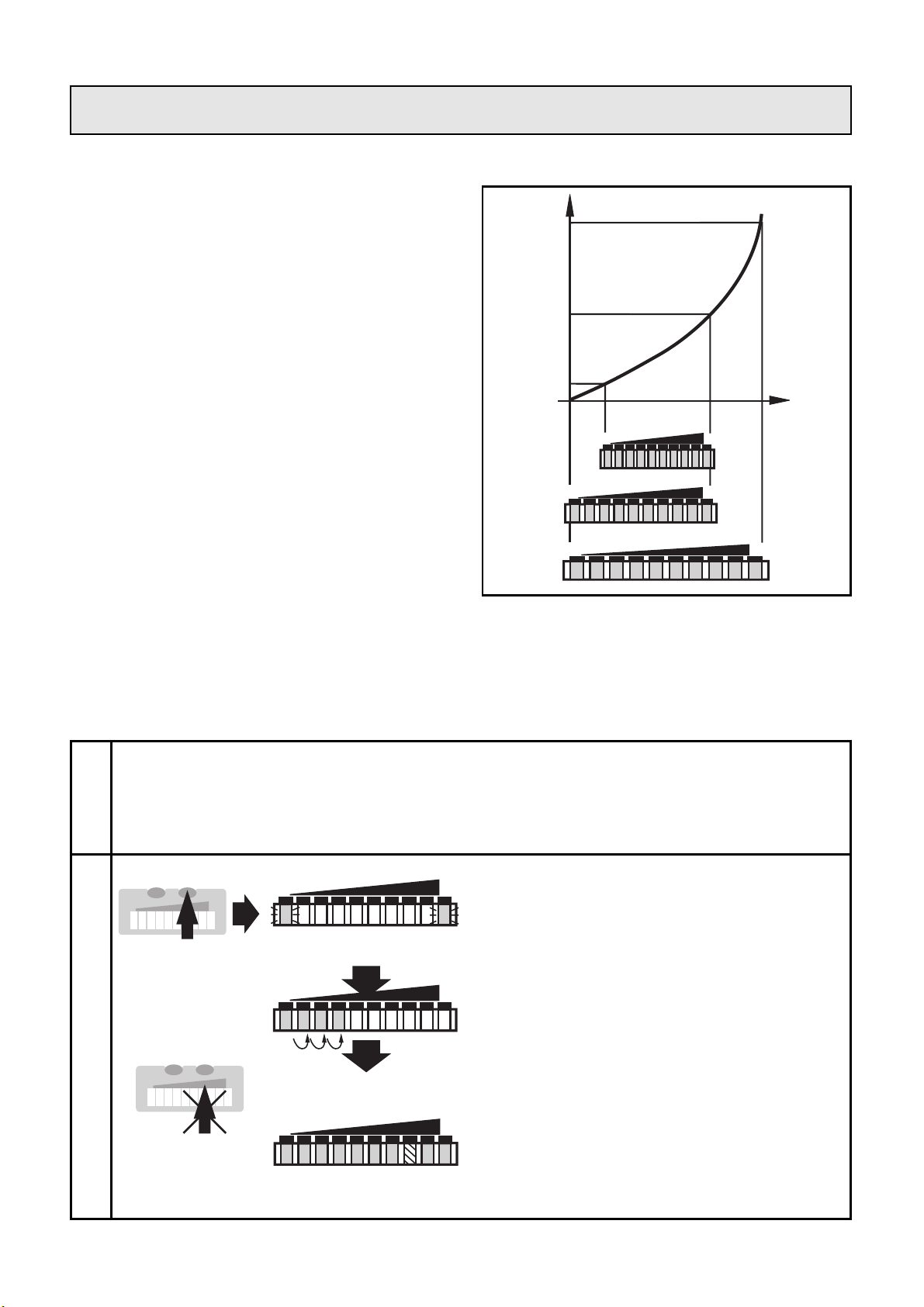

Einstelldiagramme / Technik-Information . . . . . . . . . Seite 12
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . Seite 56

SI1007

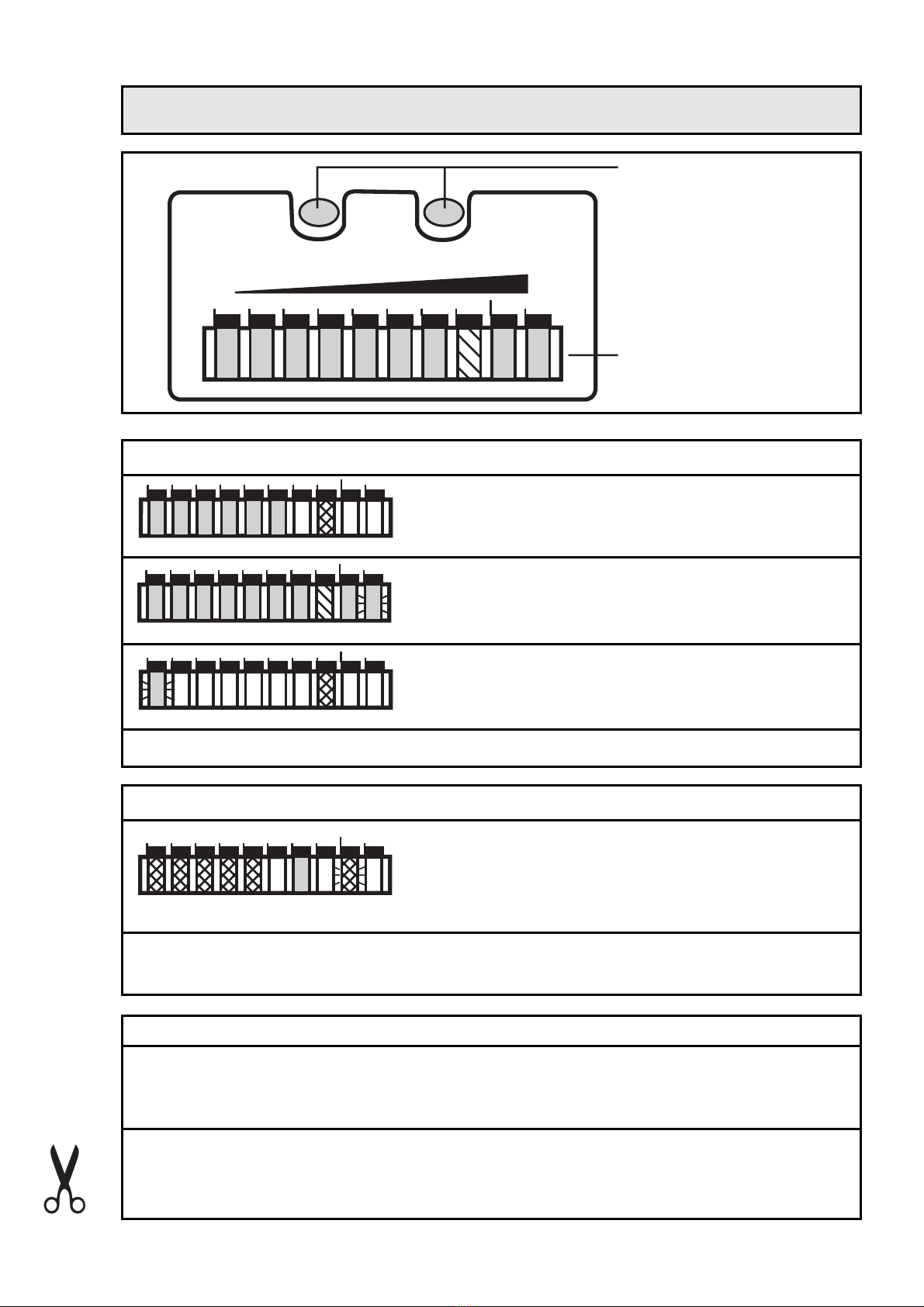

Bedien- und Anzeigeelemente
MODE /
ENTER
2468
LEARN /
SET
103579
FLOW / TEMP
LO HI
20 40 60 80
0°C
Einstelltasten
Aktuelle Strömung im Anzeigebereich
(grüner LED-Balken)
Schaltpunkt-Anzeige: LED orange: Strömung ≥SP; LED rot: Strömung < SP)
Betriebsanzeige Strömung (Run-Modus Strömung)
Überströmung (LED 9 blinkt)
Unterströmung (LED 0 blinkt)
Betriebsanzeige
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
Aktuelle Temperatur im Bereich 0-80°C
(roter LED-Balken)
leuchtende LED = Schritte in 10°C;
blinkende LED = Schritte in 1°C; (hier: 48°C)
Schaltpunkt-Anzeige:
LED orange: Temperatur ≥SP; LED grün: Temperatur < SP)
Betriebsanzeige Temperatur (Run-Modus Temperatur)
Mode / Enter:
Wechsel Run-Modus Strömung ↔Run-Modus Temperatur
Anwahl der Menüpunkte und Bestätigung
Learn/Set:
Abgleich auf Maximal- / Minimalströmung; Einstellen von Werten
(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
Einstelltasten
2468103579
20 40 60 80
0
3

2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
1x
>5s
1x
2x
>2s
>2s
5s
1x
...
1x
>5s
1x
2x
5s
1x
...
>5...<10s
>10...<15s
>15...<20s
Abgleich Minimalströmung
Abgleich Maximalströmung
Überwachung Überströmung
Schaltpunkt Strömung
Ausgangsfunktion S2
Schaltpunkt Temperatur
Rücksetzen Werkseinstellung
Run-Modus Strömung Run-Modus Temperatur
LED = grünLED = orange LED = rot

Der Strömungswächter
•erfaßt Strömungsgeschwindigkeit und Temperatur in flüssigen
und gasförmigen Medien,
•zeigt wahlweise die aktuelle Strömung (grüner LED-Balken) oder
die aktuelle Temperatur (roter LED-Balken),
•schaltet die Ausgänge entsprechend der Programmierung:
S1 (Pin 4): Strömungsüberwachung
S2 (Pin 2): Temperaturüberwachung oder Verknüpfung von
Strömungs- und Temperaturüberwachung (→ Tabelle Seite 59)
Aufgrund des kalorimetrischen Meßverfahrens kommt es bei
Strömungsstillstand zu einer lokalen Temperatur-Erhöhung des Mediums am
Sensor. Das kann zu Schalten des Ausgangs S2 führen, wenn der Schaltpunkt
SPTemp nahe an der Mediumstemperatur liegt.
Dies läßt sich vermeiden, indem Sie den Schaltpunkt etwas nach oben ver-
schieben, oder durch Einstellen des Ausgangs S2 auf Logikfunktion 1.
Die spezifizierte Genauigkeit der Temperaturüberwachung wird nur bei einer
Mindestströmung von 5 cm/s (flüssige Medien) / 100 cm/s (gasförmige Medien)
eingehalten.
5
DEUTSCH
Bestimmungsgemäße Verwendung
Ausgangsfunktion Ausgang

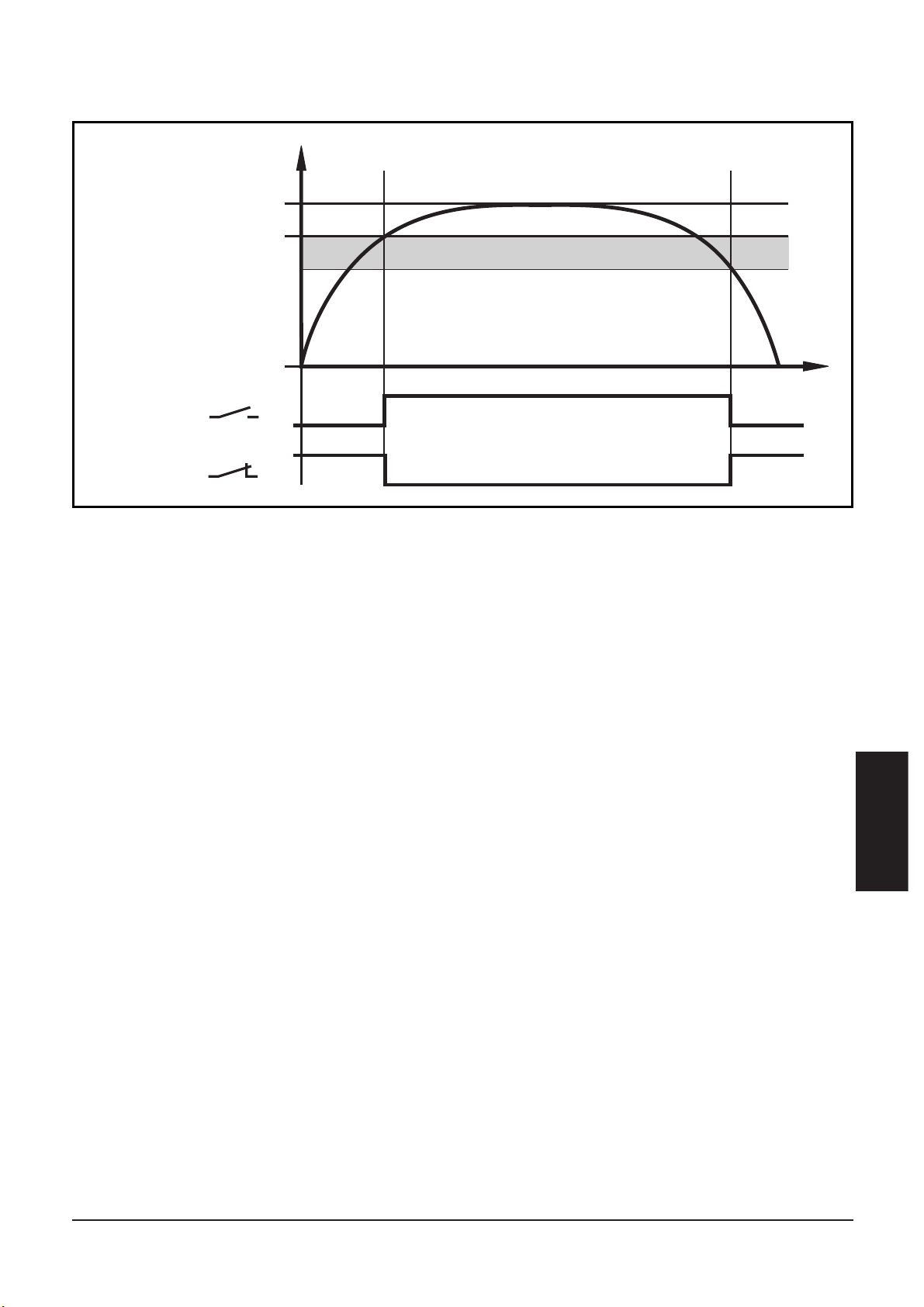

Schließer geschaltet, wenn Strömung ≥SPFlow
nicht geschaltet, wenn Strömung <SPFlow
Öffner nicht geschaltet, wenn Strömung ≥SPFlow
geschaltet, wenn Strömung <SPFlow
Logik-
funktion
0
1
2
3
4
5
6
7
8
9
bei Verwendung als Schließer
ist S2 geschaltet, wenn
bei Verwendung als Öffner ist
S2 nicht geschaltet, wenn
Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur < SPTemp
Strömung < SPFlow und Temperatur ≥SPTemp
Strömung < SPFlow und Temperatur < SPTemp
Strömung ≥SPFlow oder Temperatur ≥SPTemp
Strömung ≥SPFlow oder Temperatur < SPTemp
Strömung < SPFlow oder Temperatur ≥SPTemp
Strömung < SPFlow oder Temperatur < SPTemp
Temperatur < SPTemp

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse.
(Adapter sind gesondert als Zubehör zu bestellen).
ACHTUNG: Flowadapter zur Erfassung kleiner Durchflußmengen dür-
fen nicht verwendet werden.

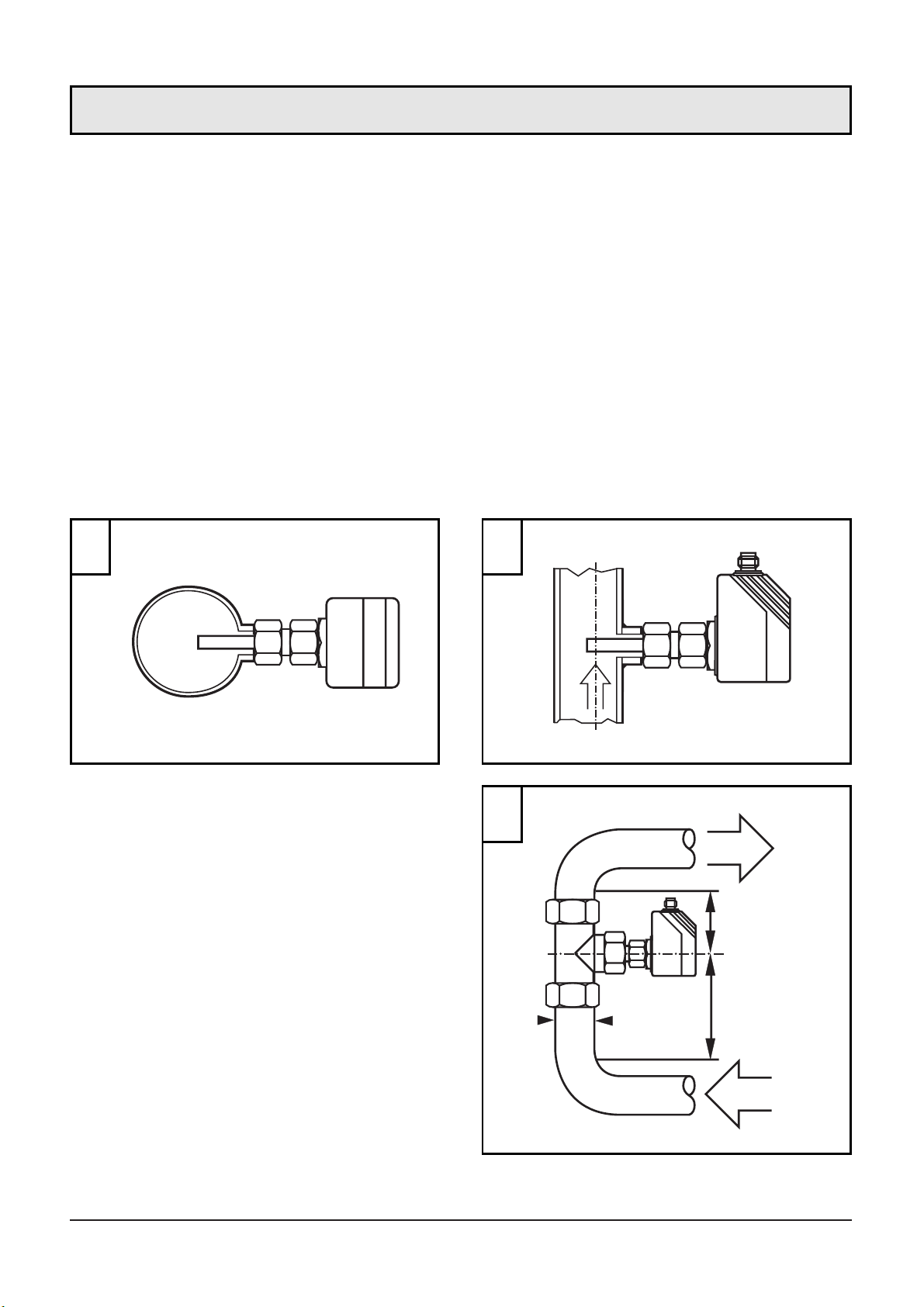

•Montieren Sie das Gerät bei waagerecht verlaufenden Rohren
möglichst seitlich (Abb 1).
Bei Montage von unten sollte die Rohrleitung frei von
Ablagerungen sein.
Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu
überwachenden Medium gefüllt sein.
•Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der
Steigleitung (Medium strömt aufwärts, Abb. 2).
Um Fehlfunktionen zu vermei-
den, müssen Mindestabstände
zwischen Sensor und
Krümmungen, Ventilen,
Reduzierungen u. ä. eingehalten
werden.
•Mindestens 5 mal Rohrdurch-
messer an der Anströmseite
(A).
•Mindestens 3 mal Rohrdurch-
messer an der Abströmseite
(B).
Die Abbildungen oben zeigen die Vorzugs-Einbaurichtung.
6
D
A
B
min.
5 x D
min.
3 x D
1 2
3
Montage

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-
paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten.
Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß(1).
3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie
die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50 Nm).
Halten Sie dabei das Gerät in seiner Ausrichtung.
Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung.
Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte
Eintauchtiefe sichergestellt.
Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.
7
DEUTSCH
1 2 3



A
Gewinde M18 x 1,5
27
13,5
27
13,5
35
21
Montagemaßmit
M12-Adapter Montagemaßmit G¼-Adapter Montagemaßmit G½-Adapter

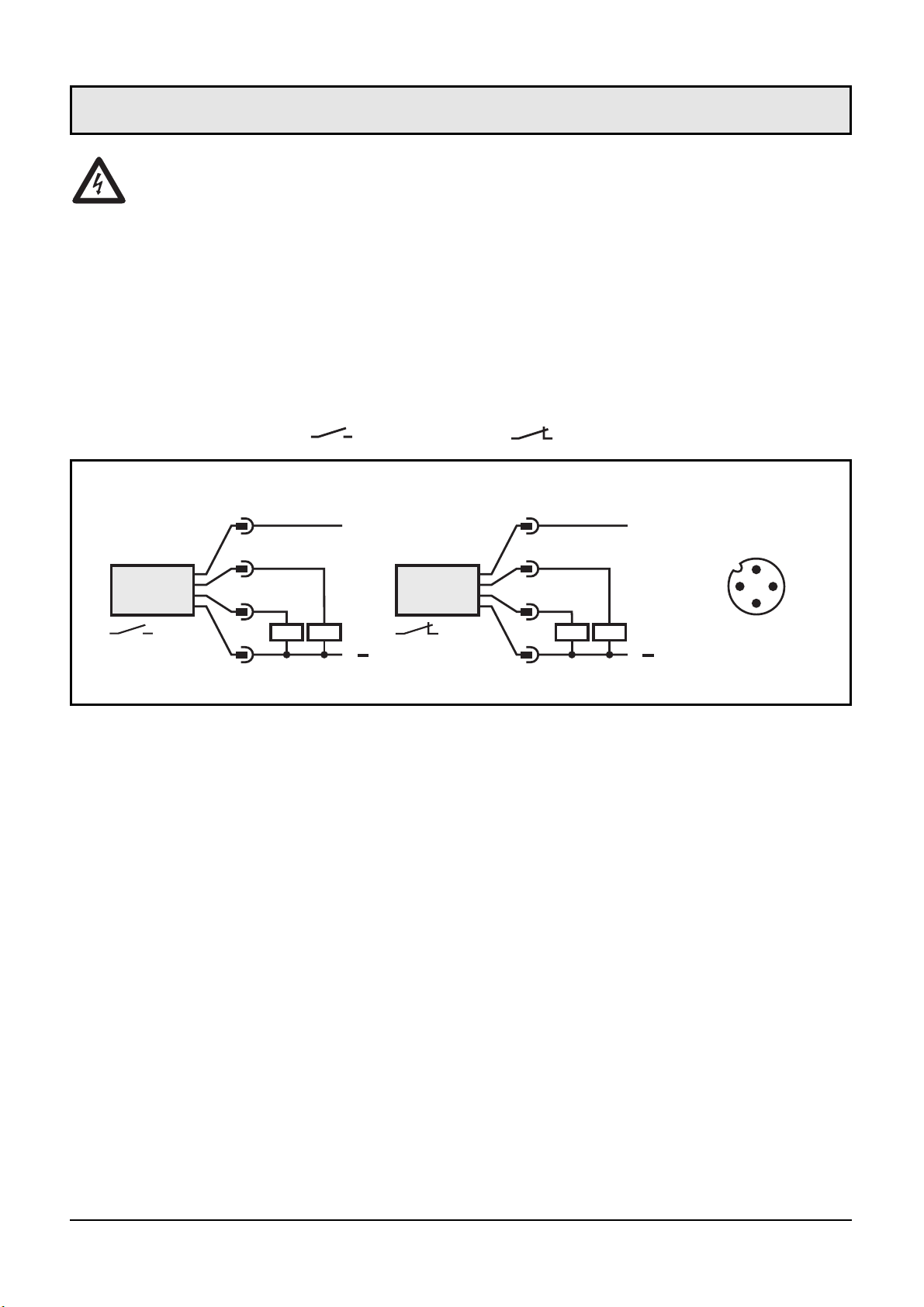

Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an ( = Schließer / = Öffner):
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung
geschaltet: EIN bei Schließerfunktion und AUS bei Öffnerfunktion.
Störanzeige:
5 rote LEDs links blinken bei Kurzschlußin Schaltausgang S1;
5 rote LEDs rechts blinken bei Kurzschlußin Schaltausgang S2.
8
3
1
4
2
L
L+
3 BU
2 WH
4 BK
1 BN
S2 S1
L
L+
1 BN
2 WH
4 BK
3 BU
S2 S1
Steckeransicht
(am Gerät)
S1 = Strömungsüberwachung
S2 = Temperaturüberwachung oder Strömung und Temperatur kombiniert
(Logikfunktion)
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
Elektrischer Anschluß

■■Wechsel Run-Modus Strömung ↔↔Run-Modus Temperatur
•Mindestens 2 s lang Taste Mode/Enter drücken.
■■Überwachungsbereich Strömung einstellen
•Ggf. in Run-Modus Strömung wechseln.
•Medium mit gewünschter Maximalströmung in der Anlage fließen
lassen.
•>5...<10s lang Taste Learn/Set drücken (= Abgleich auf Maximal-
strömung / oberes Ende des Überwachungsbereichs).
Dieser Abgleich genügt für die meisten wasserbasierten
Applikationen. Optional: auf Strömungsuntergrenze abgleichen:
•Medium mit gewünschter Minimalströmung in der Anlage fließen
lassen bzw. Strömung anhalten.
•>10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimal-
strömung oder Strömungsstillstand / unteres Ende des Überwachungs-
bereichs.
■■Schaltpunkt Strömung (SPFlow) einstellen
•Ggf. in Run-Modus Strömung wechseln.
•1 x kurz Taste Mode/Enter drücken.
•5 s lang Taste Learn/Set drücken.
•Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter
Schaltpunkt eingestellt ist.
•1 x kurz Taste Mode/Enter drücken.
■■Überwachung von Überstömung
•Ggf. in Run-Modus Strömung wechseln.
•2 x kurz Taste Mode/Enter drücken.
•5 s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.
•Taste Learn/Set mehrmals drücken, um die LED für den oberen
Anzeigewert der Betriebsströmung zu verschieben.
•1 x kurz Taste Mode/Enter drücken.
■■Schaltpunkt Temperatur (SPTemp)einstellen
•Ggf. in Run-Modus Temperatur wechseln.
•1 x kurz Taste Mode/Enter drücken.
•5 s lang Taste Learn/Set drücken.
•Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter
Schaltpunkt eingestellt ist.
•1 x kurz Taste Mode/Enter drücken.
9
DEUTSCH
Programmieren

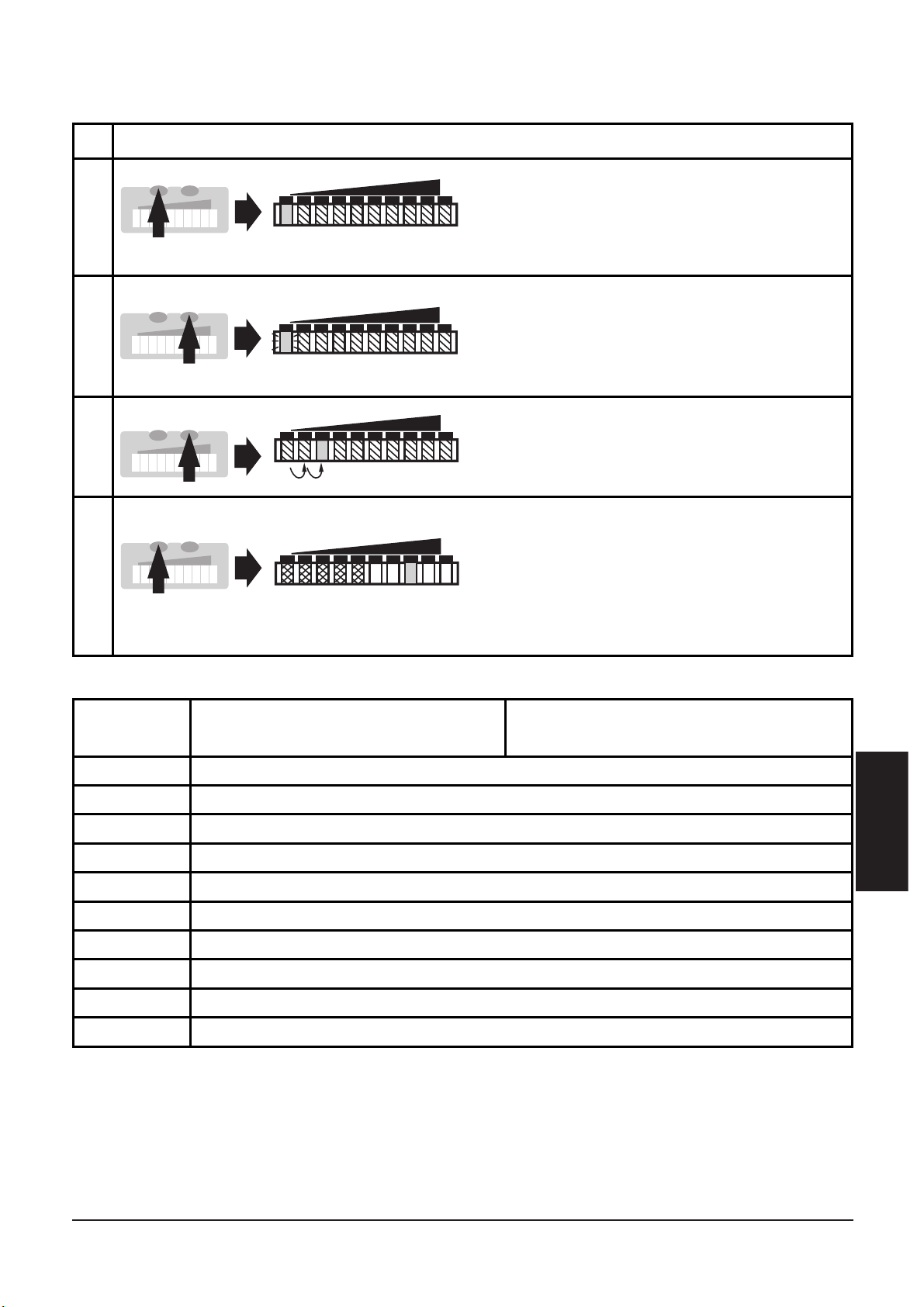

■■Einstellen der Schaltfunktion für S2
•Ggf. in Run-Modus Temperatur wechseln.
•2 x kurz Taste Mode/Enter drücken.
•5 s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.
•Taste Learn/Set drücken, um die LED für die gewünschte
Ausgangsfunktion zu verschieben.
•1 x kurz Taste Mode/Enter drücken.
■■Werkseinstellung wieder herstellen
•Ggf. in Run-Modus Strömung wechseln.
•>15...<20s lang Taste Learn/Set drücken.
■■Für die Einstellvorgänge gilt:
•Das Gerät verbleibt intern im Arbeitsbetrieb. Es führt seine Über-
wachungsfunktionen mit den bestehenden Parametern weiter aus,
bis die Veränderung abgeschlossen ist.
•Wird während des Einstellvorgangs 15 s lang keine Taste gedrückt,
geht das Gerät mit unveränderten Werten in den Betriebsmodus
zurück.
•Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht
das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
■■Verriegeln / Entriegeln
Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte
Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10 s lang
die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät
verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.
10
Logik-
funktion
0
1
2
3
4
5
6
7
8
9
bei Verwendung als Schließer
ist S2 geschaltet, wenn
bei Verwendung als Öffner ist
S2 nicht geschaltet, wenn
Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur < SPTemp
Strömung < SPFlow und Temperatur ≥SPTemp
Strömung < SPFlow und Temperatur < SPTemp
Strömung ≥SPFlow oder Temperatur ≥SPTemp
Strömung ≥SPFlow oder Temperatur < SPTemp
Strömung < SPFlow oder Temperatur ≥SPTemp
Strömung < SPFlow oder Temperatur < SPTemp
Temperatur < SPTemp

Bei verriegeltem Gerät können die aktuellen Einstellungen für die
Schaltpunkte, für die Überwachung Überströmung und für die
Schaltfunktion (Logikfunktion) S2 angezeigt werden. Anwahl durch
Menüaufruf wie bei der Programmierung.
Prüfen Sie nach Montage, elektrischem Anschlußund
Programmierung, ob das Gerät sicher funktioniert.
•Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise. Während dieser Zeit sind
beide Ausgänge entsprechend der Programmierung geschaltet: EIN
bei Schließerfunktion und AUS bei Öffnerfunktion.
•Danach ist das Gerät betriebsbereit und geht in den Run-Modus. Es
zeigt die aktuelle Strömung (grüner LED-Balken / Run-Modus
Strömung) oder die aktuelle Temperatur (roter LED-Balken/ Run-
Modus Temperatur).
•Wechsel zwischen Run-Modus Strömung und Run-Modus
Temperatur: mindestens 2s lang Taste Mode/Enter drücken.
•Das Gerät startet mit dem Modus, mit dem es vor dem Ausschalten
betrieben wurde.
Störanzeige:
•5 rote LEDs links blinken bei Kurzschlußin Ausgang S1.
•5 rote LEDs rechts blinken bei Kurzschlußin Ausgang S2.
Wartungsempfehlung
Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen.
Reinigen Sie sie gegebenenfalls mit einem weichen Tuch.
Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüb-
lichem Essigreiniger entfernen.
11
DEUTSCH
Inbetriebnahme / Betrieb / Wartung

■■Überwachungsbereich Strömung einstellen
Der Überwachungsbereich wird
festgelegt durch
•Abgleich auf gewünschte
Maximalströmung (HI-Teach)
= oberes Ende des Fensters.
Dieser Abgleich genügt für die
meisten wasserbasierten
Applikationen.
•Abgleich auf gewünschte
Minimalströmung / Strömungs-
stillstand (LO-Teach) = unteres
Ende des Fensters; (optional).
•Abgleich auf Maximalströmung (HI-Teach)
Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als
oberen Anzeigewert für das LED-Display (LED 9).
12
Einstelldiagramme / Technik-Information
2468103579
LO HI
2468103579
LO HI
2468103579
LO HI
0
Strömungs-
geschwindigkeit
Sensor-
signal
1
2
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts
(lassen Sie die Taste los, sobald
die ersten LEDs leuchten).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die aktuelle
Strömung als Maximalströmung
und geht in den Run-Modus
Strömung.
LO HI
LO HI
HILO
>5...<10s
MS
MS
Schalten Sie die Betriebsspannung ein. Nach etwa 15 s ist das Gerät
betriebsbereit. Wechseln Sie ggf. in den Run-Modus Strömung.
Lassen Sie das Medium mit der gewünschten Maximalströmung
in der Anlage fließen.

•Abgleich auf Minimalströmung / Strömungsstillstand (LO-
Teach; optional)
Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als
unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt
die erste grüne LED (LED 0), wenn die Strömung unter diesen Wert
fällt (bzw. wenn Strömungsstillstand eintritt).
ACHTUNG: LO-Teach darf nur nach HI-Teach durchgeführt werden.
13
DEUTSCH
1
2
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts,
nach weiteren 5s füllt sich der
LED-Balken (grün) von rechts
nach links
(lassen Sie die Taste los, sobald
die ersten LEDs rechts leuchten).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die aktuelle
Strömung als Minimalströmung
und geht in den Run-Modus
Strömung.
LO HI
LO HI
HILO
LO HI
>10...<15s
MS
MS
Wechseln Sie ggf. in den Run-Modus Strömung.
Lassen Sie das Medium mit der gewünschten Minimalströmung
in der Anlage fließen bzw. halten Sie die Strömung an.

■■Schaltpunkt Strömung einstellen (SPFlow)
Der Schaltpunkt ist werksseitig voreingestellt (LED 7). Die Einstellung
beeinflußt die Reaktionszeit des Geräts:
•hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall,
•niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg.
14
LEDs = rot, wenn letzter gemessener Strömungswert < SP.
LEDs = orange, wenn letzter gemessener Strömungswert ≥SP.
*Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum
maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei
dem minimalen Einstellwert.
**Überlauf: Überschreiten blinkende und leuchtende LEDs den maximalen
Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.
1
2
Drücken Sie die Taste Mode/Enter
einmal. Der aktuelle Schaltpunkt
wird angezeigt:
leuchtende LED: Grobeinstellung,
blinkende LED: Feineinstellung.
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Nach 5 s wird der Schaltpunkt
erhöht* (schrittweise durch
Einzeldruck oder kontinuierlich
durch Festhalten der Taste).
Anzeige:
Die blinkende LED läuft von links
nach rechts. Nach Erreichen der
LED 9 beginnt der Durchlauf
wieder bei LED 0. Die stetig
leuchtende LED wandert eine
Position weiter.**
LO HI
LO HI
LO HI
1x
MS
MS
3
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Der eingestellte Schaltpunkt wird
wirksam; das Gerät geht in den
Run-Modus Strömung.
HI
LO
MS
>5 s
Wechseln Sie ggf. in den Run-Modus Strömung.

■■Überwachnung von Überstömung
Mit dieser Funktion können Sie die Position des Anzeigefensters im
Überwachungsbereich festlegen: Verschieben Sie die LED für den obe-
ren Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler
Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs
oberhalb dieses Bereichs signalisieren Überströmung.
Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei
Überströmung.
Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung
wieder zurückgesetzt (auf LED 9).
15
DEUTSCH
1
2
Drücken Sie die Taste
Mode/Enter zweimal.
Die aktuelle Einstellung wird
angezeigt (grüne LED).
Drücken Sie die Taste Learn/Set
5 s lang (bis die LED blinkt).
LO HI
LO HI
2x
MS
MS
3
Drücken Sie die Taste Learn/Set
so oft, bis die gewünschte LED
blinkt.
Bei jedem Tastendruck geht die
LED eine Position zurück. Bei
Unterschreiten der LED 5 beginnt
der Durchlauf wieder bei LED 9.
LO HI
MS
4
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die neue
Einstellung und geht in den Run-
Modus Strömung.
HI
LO
MS
5 s
Wechseln Sie ggf. in den Run-Modus Strömung.

■■Schaltpunkt Temperatur einstellen (SPTemp)
16
LEDs = grün, wenn letzter gemessener Temperaturwert < SP.
LEDs = orange, wenn letzter gemessener Temperaturwert ≥SP.
*Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum
maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei
dem minimalen Einstellwert.
**Überlauf: Überschreiten blinkende und leuchtende LEDs den maximalen
Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.
1
2
Drücken Sie die Taste Mode/Enter
einmal. Der aktuelle Schaltpunkt
wird angezeigt:
leuchtende LED: Schritte in 10°C,
blinkende LED: Schritte in 1°C.
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Nach 5 s wird der Schaltpunkt
erhöht* (schrittweise durch
Einzeldruck oder kontinuierlich
durch Festhalten der Taste).
Anzeige:
Die blinkende LED läuft von links
nach rechts. Nach Erreichen der
LED 9 beginnt der Durchlauf
wieder bei LED 0. Die stetig
leuchtende LED wandert eine
Position weiter.**
LO HI
LO HI
LO HI
1x
MS
MS
3
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Der eingestellte Schaltpunkt wird
wirksam; das Gerät geht in den
Run-Modus Temperatur.
HILO
MS
>5 s
Wechseln Sie ggf. in den Run-Modus Temperatur.

■■Einstellen der Schaltfunktion für S2
Folgende Funktionen sind einstellbar:
17
DEUTSCH
1
2
Drücken Sie die Taste
Mode/Enter zweimal.
Die aktuelle Einstellung wird
angezeigt (grüne LED).
Drücken Sie die Taste Learn/Set
5 s lang (bis die LED blinkt).
LO HI
LO HI
2x
MS
MS
3Drücken Sie die Taste Learn/Set
so oft, bis die gewünschte LED
aufleuchtet.
LO HI
MS
4
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die neue
Einstellung und geht in den Run-
Modus Temperatur.
HILO
MS
5 s
Wechseln Sie ggf. in den Run-Modus Temperatur.
Logik-
funktion
0
1
2
3
4
5
6
7
8
9
bei Verwendung als Schließer
ist S2 geschaltet, wenn
bei Verwendung als Öffner ist S2
nicht geschaltet, wenn
Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur ≥SPTemp
Strömung ≥SPFlow und Temperatur < SPTemp
Strömung < SPFlow und Temperatur ≥SPTemp
Strömung < SPFlow und Temperatur < SPTemp
Strömung ≥SPFlow oder Temperatur ≥SPTemp
Strömung ≥SPFlow oder Temperatur < SPTemp
Strömung < SPFlow oder Temperatur ≥SPTemp
Strömung < SPFlow oder Temperatur < SPTemp
Temperatur < SPTemp

■■Werkseinstellung wieder herstellen
Ansprechzeit Strömungsüberwachung
Die typische Ansprechzeit des Geräts beträgt 3 ... 8 s. Sie kann durch
Einstellung des LO-Teach und des Schaltpunkts beeinflußt werden:
•Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto
schneller schaltet das Gerät ein.
•Je höher LO-Teach oder Schaltpunkt eingestellt werden desto
schneller schaltet das Gerät aus.
18
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts,
nach weiteren 5 s füllt sich der
LED-Balken (grün) von rechts nach
links,
Die Anzeige verlischt kurzzeitig.
Alle Einstellungen werden auf
Werkseinstellung zurückgesetzt,
das Gerät geht in den Run-Modus
Strömung.
LO HI
LO HI
HILO
LO HI
nach weiteren 5s füllt sich der
LED-Balken (orange) von links
nach rechts
(lassen Sie die Taste los, sobald
die ersten LEDs orange leuchten).
LO HI
>15...<20s
MS
MS
Wechseln Sie ggf. in den Run-Modus Strömung.

Hysteresefunktion Strömung
Steigt die Strömungsgeschwindigkeit, schaltet der Ausgang bei
Erreichen des Schaltpunkts (SPFlow).
Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang
zurück, wenn der Wert “SPFlow minus Hysterese”erreicht ist.
Die Hysterese wird wesentlich beeinflußt von der Wahl des
Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:
•Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60 cm/s beträgt die
Hysterese 2 - 4 cm/s (Werte gelten für Wasser).
•Bei Abgleich auf HI-Flow-Werte oberhalb 100cm/s vergrößert sich
die Hysterese mit steigender Strömungsgeschwindigkeit.
Hysteresefunktion Temperatur
Steigt die Mediumstemperatur, schaltet der Ausgang bei Erreichen des
Schaltpunkts (SPTemp).
Sinkt die Mediumstemperatur wieder, schaltet der Ausgang zurück,
wenn der Wert “SPTemp minus Hysterese”erreicht ist.
Die Hysterese für Temperatur beträgt 2°C.
Technische Daten
→Seite 56
19
DEUTSCH
OUT
t
1
0
1
0
OUT
Maximalströmung
Strömung
Schaltpunkt (SP)
Minimalströmung
Hysterese

20
ENGLISH
Contents
Controls and visual indication . . . . . . . . . . . . . . . . . page 21
Menu structure . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Function and features . . . . . . . . . . . . . . . . . . . . . . . page 23
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 24
Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . page 26
Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 27
Installation and set-up / Operation / Maintenance . . . page 29
Programming diagrams / Technical information . . . . . page 30
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . page 57
