IKEA FIXA User manual

FIXA
Design and Quality
IKEA of Sweden

1
6
4
3
2
5
11
7
8
9
10

A

ENGLISH 4
Original instructions
FRANÇAIS 12
Traduit à partir des
instructions originales.
ESPAÑOL 21
Traducido de las instrucciones
originales

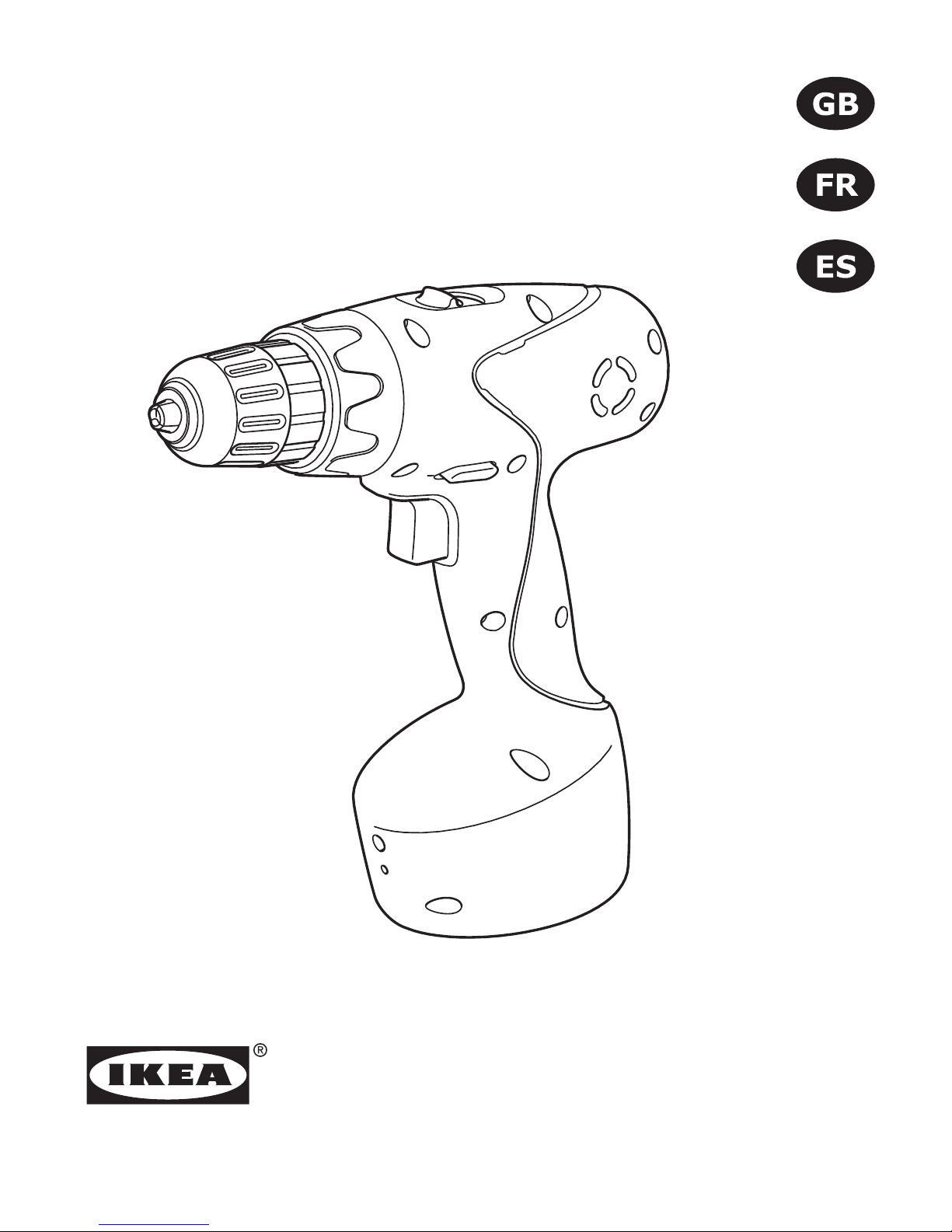

FIXA screwdriver/drill Li-Ion 14.4V
TECHNICAL SPECIFICATIONS
Voltage: 14.4 V
Battery type: 1.3 Ah Lithium-Ion
Charger: Local mains voltage
Charging time: 3 – 5 hr
Chuck capacity: 0.8 – 10 mm (1/32" - 3/8")
Adjustable torque: 19 + drilling
Max. torque: 16 Nm
Max. rpm (no-load speed)
Position I: 0 – 350 /min
Position II: 0 – 1200 /min
Holder for screwdriver bits: 6 mm (1/4")
Chuck: 10 mm (3/8"), keyless, quick-t
quick-release chuck
Weight: 1.1 kg (2.42 lbs)
Vibration:
< ah.D = 1.245 m/s2, K = 1.5 m/s2
ah= 0.765 m/s2, K = 1.5 m/s2
Noise:
Noise pressure level Lpa = 65.73 dB (A),
Kpa = 3 dB (A)
Noise power level Lwa = 76.73 dB (A),
Kwa = 3 dB (A)
LIST OF FEATURES
The numbering of the product features
shown refers to the illustration of the
screwdriver/drill on the graphic page.
1. Keyless chuck
2. Torque regulator
3. Gear selector
4. Rotational direction switch
5. Innitely variable speed control/trigger
6. Holder for screwdriver bit
7. Light diode
8. Transformer for charger
9. Plug for charger
10. Rear ring
11. Front sleeve
AREAS OF USE
This cordless screwdriver/drill may be
used for drilling in wood, plastic and
soft metal materials, and for tightening/
loosening screws. The supplied drill bits
are suitable for these applications. Any
other application with these drill bits is not
recommended.
This appliance is not intended for use by
persons (including children) with reduced
sensory or mental capabilities, or lack of
experience and knowledge, unless they
have been given supervision or instructions
concerning use of the appliance by a
person responsible for their safety.
Children should be supervised to ensure
that they do not play with the appliance.
GENERAL SAFETY INSTRUCTIONS
General safety instructions for power
tools
WARNING!
Read all safety warnings and
all instructions. Failure to follow all the
warnings and instructions may result in
electric shock, re and/or serious injury.
Save all warnings and instructions for
future reference.
The term “power tool” in all of the
warnings listed below refers to your mains
operated (corded) power tool or battery
operated (cordless) power tool.
ENGLISH 4

Work area safety
a. Keep work area clean and well lit.
Cluttered and dark areas invite accidents.
b. Do not operate power tools in
explosive atmospheres, such as in the
presence of ammable liquids, gasses
or dust. Power tools create sparks which
may ignite the dust of fumes.
c. Keep children and bystanders
away while operating a power tool.
Distractions can cause you to lose control.
Electrical safety
a. Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodied plugs and matching outlets will
reduce risk of electric shock.
b. Avoid body contact with earthed
or grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock
if your body is earthed or grounded.
c. Do not expose power tools to rain or
wet conditions. Water entering a power
tool will increase the risk of electric shock.
d. Do not abuse the cord. Never
use the cord for carrying, pulling or
unplugging the power tool. Keep the
cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e. When operating a power tool
outdoors, use an extension cord
suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of
electric shock.
f. If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric
shock.
Personal safety
a. Stay alert, watch what you are
doing and use common sense when
operating a power tool. Do not use
a power tool while you are tired or
under the inuence of drugs, alcohol
or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
b. Use personal protective equipment.
Always wear eye protection. Protective
equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing
protection used for appropriate conditions
will reduce personal injuries.
c. Prevent unintentional starting:
Ensure that the switch is in the off-
position before connecting to power
source and/or battery pack, picking up
or carrying the tool. Carrying power tools
with your nger on the switch or plugging
in power tools that have the switch on
invites accidents.
d. Remove any adjusting key or
wrench before turning the power tool
on. A wrench or a key left attached to a
rotating part of the power tool may result
in personal injury.
e. Do not overreach. Keep proper
footing and balance at all times. This
enables better control of the power tool in
unexpected situations.
5

f. Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g. If devices are provided for the
connection of dust extraction and
collection facilities, ensure these are
connected and properly used. Use of
these devices can reduce dust related
hazards.
Power tool use and care
a. Do not force the power tool. Use
the correct power tool for your
application. The correct power tool will
do the job better and safer at the rate for
which it was designed.
b. Do not use the power tool if the
switch does not turn it on and off.
Any power tool that cannot be controlled
with the switch is dangerous and must be
repaired.
c. Disconnect the plug from the power
source and/or the battery pack before
making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce
the risk of starting the power tool
accidentally.
d. Store idle power tools out of the
reach of children and do not allow
persons unfamiliar with the power tool
or these instructions to operate the
power tool. Power tools are dangerous in
the hands of untrained users.
e. Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any other
condition that may affect the power
tools operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to bind
and are easier to control.
g. Use the power tool, accessories
and tool bits, etc. in accordance with
these instructions and in the manner
intended for the particular type of
power tool, taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
h) Hold the power tool by insulated
gripping surfaces, when performing
an operation where the fastener may
contact with hidden wiring or its
own cord. Fasteners contacting a “live”
wire may make exposed metal parts of
the power tool “live” and could give the
operator an electric shock.
Battery tool use and care
a. Recharge only with the charger
specied by the manufacturer. A
charger that is suitable for one type of
battery pack may create a risk of re when
used with another battery pack.
b. Use power tools only with
specically designated battery packs.
Use of any other battery packs may create
a risk of injury and re.
c. When battery pack is not in use,
keep it away from other metal objects,
like paperclips, coins, keys, nails,
screws or other small metal objects
6

that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a
re.
d. Under abusive conditions, liquid
may be ejected from the battery; avoid
contact. If contact accidentally occurs,
ush with water. If liquid contacts
eyes, additionally seek medical help.
Liquid ejected from the battery may cause
irritation or burns.
Service
a. Have your power tool serviced by
a qualied repair person using only
identical replacements parts.
This will ensure that the safety of the
power tool is maintained.
MACHINE-SPECIFIC SAFETY
INSTRUCTIONS
Safety warnings for drills and
screwdrivers
Use appropriate detectors to
determine if utility lines are hidden in
the work area or call your local utility
company for assistance. Contact with
electric lines can lead to re and electric
shock. Damaging a gas line can lead to
explosion. Penetrating a water line causes
property damage or may cause an electric
shock.
Switch off the power tool immediately
when the tool insert jams. Be prepared
for high re action torque that can cause
kickback. The tool insert jams when:
• the power tool is subject to overload or
• it becomes wedged in the workpiece.
Hold the machine with a rm grip. High
reac tion torque can briey occur while
driving in and loosening screws.
Secure the workpiece. A workpiece
clamped with clamping devices or in a vice
is held more secure than by hand.
Keep your workplace clean. Blends of
materials are particularly dangerous. Dust
from light alloys can burn or explode.
Always wait until the machine has
come to a complete stop before
placing it down. The tool insert can jam
and lead to loss of control over the power
tool.
Avoid unintentional switching on.
Ensure the trigger is in the off position
before inserting battery pack. Carrying
the power tool with your nger on the
trigger or inserting the battery pack into
power tools that have the switch on invites
accidents.
Safety Warnings for battery chargers
For indoor use only.
Double insulated.
Keep the battery charger away from
rain or moisture. Penetration of water
in the battery charger increases the
risk of an electric shock.
Do not charge other batteries. The
battery charger is suitable only for
charging the batteries that were supplied
with your power tool. Otherwise there is
danger of re and explosion.
7

Keep the battery charger clean.
Contamination can lead to danger of an
electric shock.
Before each use, check the battery
charger, cable and plug. If damage
is detected, do not use the battery
charger. Never open the battery
charger yourself. Have repairs
performed only by a qualied
technician. Damaged battery chargers,
cables and plugs increase the risk of an
electric shock.
Do not operate the battery charger
on easily inammable surfaces (e. g.,
paper, textiles, etc.) or surroundings.
The heating of the battery charger during
the charging process can pose a re
hazard.
Children should be supervised to
ensure that they do not play with the
battery charger.
Products sold in GB only: Your product is
tted with an BS 1363/A approved electric
plug with internal fuse (ASTA approved to
BS 1362). If the plug is not suitable for
your socket outlets, it should be cut off
and an appropriate plug tted in its place
by an authorised customer service agent.
The replacement plug should have the
same fuse rating as the original plug. The
severed plug must be disposed of to avoid
a possible shock hazard and should never
be inserted into a mains socket elsewhere.
Products sold in AUS only: Use a residual
current device (RCD) with a rated residual
current of 30 mA or less.
VIBRATION INFORMATION
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardised test given
in UL 60745 / CSA C22.2 No. 60745. It
may be used to compare one tool with
another and as a preliminary assessment
of exposure to vibration when using the
tool for the applications mentioned in
this manual. However, using the tool for
different applications, or with different
or poorly maintained accessories, may
signicantly increase the exposure level.
An estimation of the level of exposure to
vibration should also take into account
the times when the tool is switched off or
when it is running but not actually doing
the job, as this may signicantly reduce
the exposure level over the total working
period.
Protect yourself against the effects of
vibration by maintaining the tool and its
accessories, keeping your hands warm,
and organising your work patterns.
ASSEMBLY
Before any work on the machine
(e. g., maintenance, tool change, etc.) as
well as during transport and storage,
set the rotational direction switch
to the centre position. Unintentional
actuation of the On/Off switch can lead to
injuries.
Battery charging
Charging your screwdriver/drill
When the charger is connected to the
electricity supply, the red diode on the
screwdriver/drill lights up. The diode lights
up while the battery is being charged (7).
8

Under normal conditions of use the
screwdriver/drill can be recharged several
hundred times.
ATTENTION! The recharging process
generates heat in the battery.
Note: The battery that is supplied with the
screwdriver/drill has been charged for test
purposes only and must be fully recharged
before use.
First read the safety instructions and then
follow the loading instructions. Insert
the transformer plug into the socket in
the screwdriver/drill. Then connect the
charger’s transformer to the electricity
supply.
Make sure that there are no knots or sharp
bends in the cable.
The charger’s transformer and the battery
have been designed to be used together.
NEVER use this charger to recharge
cordless tools or batteries from other
manufacturers. The battery will gradually
lose its charge over a period of time, even
if the tool is not used.
The lithium-ion battery is protected against
deep discharging by the “Electronic Cell
Protection (ECP)”. When the battery is
empty, the machine is switched off by
means of a protective circuit: The inserted
tool no longer rotates.
WARNING! Do not continue to
press the On/Off switch after the ma-
chine has been automatically switched
off. The battery can be damaged.
WARNING! Recharge the battery
on a non-ammable surface.
Do not recharge the battery for more
than eight hours. The red diode will turn
green when the battery has been fully
loaded.
Disconnect the cable and store the
transformer in a suitable place when it is
not in use.
It is not advisable to recharge the battery
in temperatures below freezing.
When removing the battery from the
machine, actuate the trigger switch
(5) until the battery is completely
discharged. Unscrew the screws in
the casing and take off the casing shell.
Disconnect the connections on the battery
and remove the battery (see illustration A).
INSTRUCTIONS FOR USE
Using the tool
Mounting drill/driver bits
Before any work on the machine (e.g.
maintenance, tool change, etc) as well as
during transport and storage, set rotational
direction switch to the centre position.
Unintentional actuation of the trigger can
lead to injuries. Adjust the chuck until the
opening is slightly larger than the shaft
of the drill bit that you wish to use. Insert
the drill bit into the chuck. Tighten the
chuck against the drill as described below
(Keyless chuck).
Regulating the shaft speed
It is possible to regulate both shaft
speeds from zero to maximum by altering
the pressure applied to the trigger. This
enables you to choose the optimum speed
9

for the task you are working on. Use
the lower speed for tightening/loosening
screws (position 1 on the gear selector
(3)).
Selecting shaft speed
Use a low speed when starting to drill in
metal, plastic or ceramic materials, using
the screwdriver function or carrying out
work that requires a high degree of torque.
Use a high speed when drilling in wood.
(position 2 on the gear selector (3)).
Reversing the direction of rotation
You can reverse the direction of rotation by
using the rotational direction switch (4).
To lock the trigger, set the selector to the
mid position between the right and left
options.
Adjusting the tightening moment
Turn the torque regulator (2) to the
desired position. Settings 1-19 are used for
tightening/loosening screws (the higher the
value, the greater the tightening moment).
Select the drill symbol before using the tool
for drilling.
Keyless chuck
Your drill has a keyless chuck so that you
can simply tighten or release drill/driver
bits.
To open/close the chuck hold the rear ring
(10) and rotate the front sleeve (11).
WARNING: RISK OF TRAPPING
Do not hold the front sleeve of the chuck
with one hand at the same time as you
open or close the jaws of the chuck with
the help of the screwdriver/drill’s motor.
MAINTENANCE AND CLEANING
Before any work on the machine (e.g.
maintenance, tool change, etc) as well
as during transport and storage, set
the rotational direction switch to the
centre position. Unintentional actuation
of the trigger can lead to injuries.
For safe and proper working, always
keep the machine and ventilation slots
clean.
ENVIRONMENTAL DISPOSAL
INSTRUCTIONS
Help to protect the environment
Information (for private households)
about the environmentally sound disposal
of electrical and electronic equipment in
accordance with the WEEE directive (Waste
Electrical and Electronic Equipment).
This symbol on electrical and electronic
products and the documentation that
accompanies them indicates that these
products may not be discarded together
with ordinary household waste. Instead the
products must be taken to a designated
collection point where they will be received
free of charge for disposal, treatment,
reuse and recycling as appropriate. In
certain countries products may also
be returned to the point of sale when
purchasing an equivalent new product.
By disposing of this product in the proper
manner you are helping to save valuable
natural resources and to eliminate the
negative effects that the irresponsible
disposal and management of waste can
have on health and the environment.
Please contact the relevant authorities
where you live for information about your
nearest WEEE collection point. Disposing
10

of this type of waste in an unapproved
manner may render you liable to ne or
other penalty according to the law.
Disposing of damaged or exhausted
batteries
Do not dispose of discarded batteries
together into ordinary household waste,
re or water. In accordance with the law,
damaged or exhausted batteries must
be taken to the nearest collection point
for batteries or a battery management
company. Failure to comply with these
regulations may render you liable to ne or
other penalty.
Information about disposal for users
in countries outside the European
Union
This symbol applies only within the
European Union. Please contact the
relevant authorities or retailer in your
country for information about the correct
method of disposal for this product.
11

FRANÇAIS 12
FIXA perceuse/visseuse Li-ion 14,4V
CARACTÉRISTIQUES TECHNIQUES
Tension : 14,4 V
Type de batterie : 1,3 Ah Lithium-Ion
Chargeur : tension du réseau local
Durée du rechargement : 3 – 5 heures
Capacité du mandrin : 0,8 – 10 mm
(1/32"-3/8")
Couple réglable : 19 + perçage
Couple max. : 16 Nm
Rpm max. (vitesse de rotation à vide) :
Position I : 0 – 350 /min
Position II : 0 – 1200 /min
Porte-embout : 6 mm (1/4")
Mandrin : 10 mm (3/8"), auto-serrant, à
serrage/desserrage rapides
Poids : 1,1 kg (2.42 lbs)
Vibration :
< ah.D=1,245 m/s², K=1,5 m/s²,
ah=0,765 m/s², K=1,5 m/s²
Bruit :
Niveau de pression acoustique
Lpa = 65,73 dB (A), Kpa = 3 dB (A)
Niveau de puissance acoustique
Lwa = 76,73 dB (A), Kwa = 3 dB (A)
LISTE DES COMPOSANTS
La numérotation des composants de
l’appareil se réfère à l’illustration de la
perceuse-visseuse présentée sur la page
graphique.
1. Mandrin auto-serrant
2. Régulateur de couple
3. Commutateur de vitesse
4. Commutateur du sens de rotation
5. Contrôle de vitesse à régulation
continue/interrupteur
6. Porte-embout
7. Diode lumineuse
8. Transformateur pour chargeur
9. Prise pour chargeur
10. Anneau arrière
11. Douille avant
DOMAINES D’UTILISATION
Cette perceuse-visseuse sans l est
conçue pour le perçage dans le bois, le
plastique, les matériaux métalliques mous
et pour le vissage et le dévissage des vis.
Les embouts de perçage fournis sont
adaptés à ces applications. L’utilisation de
ces embouts pour d’autres applications
est déconseillée.
Cet appareil ne doit pas être utilisé par
des personnes (y compris des enfants)
avec des capacités physiques, sensorielles
ou mentales réduites, ou manquant
d’expérience et de connaissances, à moins
d’être surveillées ou d’avoir reçu des
instructions sur l’utilisation de l’appareil
par une personne responsable de leur
sécurité.
Veillez à ce que les enfants ne jouent pas
avec cet appareil.
INSTRUCTIONS DE SÉCURITÉ
SPÉCIFIQUES À L’OUTIL
INSTRUCTIONS DE SÉCURITÉ
GÉNÉRALES
ATTENTION !
Il est important de lire toutes
les mises en garde et les instructions
d’utilisation. A défaut de se conformer
aux mises en garde et aux instructions ci-
dessous, l’utilisateur risque l’électrocution,
un départ d’incendie et/ou une blessure.

13
Conservez cette notice pour une
utilisation ultérieure.
Le terme « outil » dans tous les
avertissements ci-dessous fait référence
à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou
votre outil fonctionnant sur batterie (sans
cordon d’alimentation).
Sécurité de la zone de travail
a. Conserver la zone de travail propre
et bien éclairée. Les zones en désordre
et sombres sont propices aux accidents.
b. Ne pas faire fonctionner les
outils électriques en atmosphère
explosive, par exemple en présence
de liquides inammables, de gaz ou
de poussières. Les outils électriques
produisent des étincelles qui peuvent
enammer les poussières ou les fumées.
c. Maintenir les enfants et les
personnes présentes à l’écart
pendant l’utilisation de l’outil. Les
distractions peuvent vous faire perdre le
contrôle de l’outil.
Sécurité électrique
a. ll faut que les ches de l’outil
électrique soient adaptées au socle.
Ne jamais modier la che de quelque
façon que ce soit. Ne pas utiliser
d’adaptateurs avec des outils à
branchement de terre. Des ches non
modiées et des socles adaptés réduiront
le risque de choc électrique.
b. Eviter tout contact du corps avec
des surfaces reliées à la terre telles
que les tuyaux, les radiateurs, les
cuisinières et les réfrigérateurs. Il
existe un risque accru de choc électrique
si votre corps est relié à la terre.
c. Ne pas exposer les outils à la pluie
ou à des conditions humides. La
pénétration d’eau à l’intérieur d’un outil
augmentera le risque de choc électrique.
d. Ne pas faire un mauvais usage du
cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher
l’outil. Maintenir le cordon à l’écart
de la chaleur, du lubriant, des
arêtes ou des parties en mouvement.
Les cordons endommagés ou emmêlés
augmentent le risque de choc électrique.
e. Lorsque vous utilisez un outil
à l’extérieur, servez-vous d’une
rallonge adaptée à l’utilisation
extérieure. L’utilisation d’un câble adapté
à l’utilisation extérieure réduit le risque de
choc électrique.
f. Si l’usage d’un outil dans un
emplacement humide est inévitable,
utiliser une alimentation protégée par
un dispositif à courant différentiel
résiduel (RCD). L’usage d’un RCD réduit
le risque de choc électrique.
Sécurité des personnes
a. Restez vigilant, regardez ce que
vous êtes en train de faire et faites
preuve de bon sens dans votre
utilisation de l’outil. Ne pas utiliser
un outil lorsque vous êtes fatigué ou
sous l’emprise de drogues, d’alcool
ou de médicaments. Un moment
d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves
des personnes.
b. Utiliser un équipement de sécurité.
Toujours porter une protection
pour les yeux. Les équipements de
sécurité tels que les masques contre les
poussières, les chaussures de sécurité

antidérapantes, les casques ou les
protections acoustiques utilisés pour
les conditions appropriées réduiront les
blessures de personnes.
c. Éviter tout démarrage intempestif.
S’assurer que l’interrupteur est en
position arrêt avant de brancher
l’outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le
porter. Porter les outils en ayant le doigt
sur l’interrupteur ou brancher des outils
dont l’interrupteur est en position marche
est source d’accidents.
d. Retirer toute clé de réglage avant
de mettre l’outil en marche. Une clé
laissée xée sur une partie tournante de
l’outil peut occasionner des blessures de
personnes.
e. Ne pas se précipiter. Garder une
position et un équilibre adaptés à
tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations
inattendues.
f. S’habiller de manière adaptée. Ne
pas porter de vêtements amples ou
de bijoux. Garder les cheveux, les
vêtements et les gants à distance des
parties en mouvement. Des vêtements
amples, des bijoux ou les cheveux longs
peuvent être pris dans des parties en
mouvement.
g. Si des dispositifs sont fournis
pour le raccordement d’équipements
pour l’extraction et la récupération
des poussières, s’assurer qu’ils sont
connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
a. Ne forcez pas l’outil. Utilisez l’outil
adapté à votre application. L’ou t il
adapté réalisera mieux le travail et de
manière plus sûre au régime pour lequel il
a été construit.
b. Ne pas utiliser l’outil si
l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et
vice versa. Tout outil qui ne peut pas
être commandé par l’interrupteur est
dangereux et doit être réparé.
c. Débranchez la che de la source
d’alimentation en courant et/ou le
bloc de batteries de l’outil avant tout
réglage, changement d’accessoires
ou avant de ranger l’outil. Ces mesures
préventives réduisent le risque de
démarrage accidentel de l’outil.
d. Conservez les outils à l’arrêt
hors de la portée des enfants et
ne pas permettre à des personnes
ne connaissant pas l’outil ou les
présentes instructions de le faire
fonctionner. Les outils sont dangereux
entre les mains d’utilisateurs novices.
e. Entretenez les outils électriques.
Vériez qu’il n’y a pas de mauvais
alignement ou de blocage des parties
mobiles, des pièces cassées ou toute
autre condition pouvant affecter le
fonctionnement de l’outil. En cas de
dommages, faites réparer l’outil avant
de l’utiliser. De nombreux accidents sont
dus à des outils mal entretenus.
f. Gardez affûtés et propres les
outils permettant de couper. Des
outils correctement entretenus, avec
des pièces coupantes tranchantes, sont
14

moins susceptibles de bloquer et sont plus
faciles à contrôler.
g. Utilisez l’outil, les accessoires et
les lames etc., conformément à ces
instructions, en tenant compte des
conditions de travail et du travail à
réaliser. L’utilisation de l’outil pour des
opérations différentes de celles prévues
pourrait donner lieu à des situations
dangereuses.
h. Tenir l’outil par les surfaces
de préhension isolées, lors de la
réalisation d’une opération au cours
de laquelle l’organe de xation peut
entrer en contact avec un câblage
non apparent ou son propre cordon
d’alimentation. Le contact avec un l
« sous tension » peut également mettre
« sous tension » les parties métalliques
exposées de l’outil électrique et provoquer
un choc électrique sur l’opérateur.
Utilisation et entretien d’un outil à
piles
a. Rechargez uniquement avec le
chargeur indiqué par le fabricant. Un
chargeur qui est adapté à un type de bloc
de batteries peut créer un risque de feu
lorsqu’il est utilisé avec un autre type de
bloc de batteries.
b. N’utilisez les outils qu’avec des
blocs de batteries spéciquement
désignés. L’utilisation de tout autre
bloc de batteries peut créer un risque de
blessure et de feu.
c. Lorsqu’un bloc de batteries n’est
pas utilisé, le maintenir à l’écart
de tout autre objet métallique,
par exemple trombones, pièces de
monnaie, clés, clous, vis ou autres
objets de petite taille qui peuvent
donner lieu à une connexion d’une
borne à une autre. Le court-circuitage
des bornes d’une batterie entre elles peut
causer des brûlures ou un feu.
d. Dans de mauvaises conditions, du
liquide peut être éjecté de la batterie;
éviter tout contact. En cas de contact
accidentel, nettoyez à l’eau. Si le
liquide entre en contact avec les
yeux, adressez-vous à un médecin. Le
liquide éjecté des batteries peut causer
des irritations ou des brûlures.
Maintenance
a. Faire entretenir l’outil par
un réparateur qualié utilisant
uniquement des pièces de rechange
identiques.
Cela assurera que la sécurité de l’outil est
préservée.
INSTRUCTIONS DE SÉCURITÉ
SPÉCIFIQUES À L’OUTIL
Instructions de sécurité perceuses/
visseuses
Utilisez des détecteurs appropriés
pour déceler des conduites cachées
ou consultez votre entreprise
d’approvisionnement locale. Un
contact avec des conduites d’électricité
peut provoquer un feu ou un choc
électrique. L’endommagement d’une
conduite de gaz peut causer une
explosion. La perforation d’une conduite
d’eau génère des dégâts matériels.
Arrêtez immédiatement l’outil
électrique lorsque l’outil coince.
Attendez-vous à des couples de
réaction importants causant un
contrecoup. L’outil se bloque lorsque :
• l’outil électrique est surchargé ou qu’il
coince dans la pièce à travailler.
15

Tenez fermement l’outil électrique.
Lors du vissage ou du dévissage, il peut y
avoir des couples de réaction instantanés
élevés.
Bloquez la pièce à travailler. Une pièce
à travailler serrée par des dispositifs de
serrage ou dans un étau est xée de
manière plus sûre que tenue dans les
mains.
Veillez à la propreté de la place de
travail. Les mélanges de matériaux
sont particulièrement dangereux. Les
poussières de métaux légers peuvent être
explosives ou inammables.
Avant de déposer l’outil électrique,
attendez que celui-ci soit
complètement à l’arrêt. L’outil risque de
se coincer, ce qui entraîne une perte de
contrôle de ce dernier.
Evitez une mise en marche par
mégarde. Assurez-vous que l’interrupteur
est effectivement en position d’arrêt avant
d’insérer la batterie. Le fait de porter
l’outil en laissant le doigt sur l’interrupteur
ou de mettre en place la batterie dans
l’outil lorsque celui-ci est en marche peut
entraîner des accidents.
Instructions de sécurité pour
chargeurs
Pour une utilisation à l’intérieur
uniquement.
Double isolation.
Tenez le chargeur de batterie à l’abri
de la pluie ou de l’humidité. Si de l’eau
pénètre dans le chargeur de batterie, cela
augmente le risque de choc électrique.
Ne pas recharger d’autres batteries
avec cet appareil. Ce chargeur est conçu
uniquement pour recharger les batteries
fournies avec votre outil électrique.
L’utilisation d’autres batteries peut créer
un risque de feu et d’explosion.
Veillez à la propreté du chargeur
de batterie. Une contamination peut
entraîner un risque de choc électrique.
Avant chaque utilisation, vériez le
chargeur de batterie, le câble et la
prise. Si l’un de ces éléments n’est
pas en bon état, ne pas utiliser le
chargeur de batterie. Ne jamais ouvrir
vous-même le chargeur de batterie.
Faites-le réparer par un technicien
qualié. L’utilisation de chargeurs, de
câbles ou de prises abîmés accroît le
risque de choc électrique.
Ne pas faire fonctionner le chargeur
de batterie dans des environnements
ou sur des surfaces facilement
inammables (par ex. sur du papier,
tissu, etc.). La chaleur produite par le
chargeur de batterie durant le processus
de rechargement peut créer un risque de
feu.
Les enfants doivent être surveillés
pour s’assurer qu’ils ne jouent pas
avec le chargeur de batterie.
INFORMATIONS SUR LA VIBRATION
Niveau de vibration
Le niveau d’émission vibratoire indiqué
dans cette notice d’instructions a
été mesuré conformément à un test
standardisé prévu par la norme UL 60745
16

/ CSA C22.2 No. 60745 Il peut être
utilisé pour comparer des outils entre
eux et pour effectuer une évaluation
préliminaire de l’exposition aux vibrations
lorsque l’on utilise l’outil pour les
applications mentionnées dans cette
notice. Néanmoins, si l’outil est utilisé
pour d’autres applications ou avec des
accessoires différents ou mal entretenus,
ceci peut augmenter de façon signicative
le niveau d’exposition.
Pour une estimation précise du niveau
d’exposition aux vibrations, il est
recommandé de prendre aussi en
considération les moments pendant
lesquels l’outil est éteint ou qu’il est en
fonctionnement mais pas vraiment utilisé.
Ceci peut réduire signicativement le
niveau d’exposition pendant toute la durée
du travail.
Protégez-vous contre les effets de la
vibration en entretenant correctement
l’outil et ses accessoires, en maintenant
vos mains chaudes et en organisant vos
opérations de travail.
MONTAGE
Avant d’effectuer des travaux sur
l’appareil (par ex. travaux d’entretien,
changement d’outils, etc.) et avant
de le transporter ou stocker, toujours
mettre le commutateur de sens de
rotation en position médiane. Il y a
risque de blessure lorsqu’on appuie par
mégarde sur l’interrupteur.
CHARGEMENT DE LA BATTERIE
Chargement de votre perceuse-
visseuse
Lorsque le chargeur est branché sur
l’alimentation électrique, la diode rouge
sur la perceuse/visseuse s’allume. La
diode reste allumée pendant la charge de
la batterie (7).
Dans des conditions normales d’utilisation,
la visseuse peut être rechargée des
centaines de fois.
ATTENTION ! La batterie chauffe durant
la charge.
NB : la batterie fournie avec la visseuse a
été chargée partiellement pour les tests
et doit donc être entièrement rechargée
avant l’utilisation.
Lisez tout d’abord les instructions de
sécurité puis suivez les consignes pour
le chargement de la batterie. Insérez la
che du transformateur dans l’embout
de la perceuse-visseuse. Puis branchez
le transformateur du chargeur sur
l’alimentation électrique.
Vériez que le câble n’est ni noué ni plié.
Le transformateur du chargeur et la
batterie ont été conçus pour s’utiliser
ensemble.
NE JAMAIS utiliser ce chargeur pour
recharger des outils sans l ou des
batteries provenant d’autres fabricants.
La batterie se décharge progressivement
sur une certaine durée, même lorsque
l’outil n’est pas utilisé.
Cette batterie lithium-ion est protégée
contre les décharges totales grâce à la
technologie « Electronic Cell Protection
(ECP) ». Lorsque la batterie est vide,
l’outil est éteint par le biais d’un circuit de
protection : aucun élément inséré ne peut
alors tourner.
17

ATTENTION ! Ne pas continuer
à appuyer sur l’interrupteur On/Off
après que l’outil s’est automatique-
ment éteint. La batterie risque d’être
endommagée.
ATTENTION ! Rechargez
la batterie sur une surface
ininammable. Ne pas recharger la
batterie durant plus de huit heures.
La diode rouge devient verte lorsque la
batterie est entièrement chargée.
Débranchez le câble et rangez le
transformateur dans un endroit approprié
lorsqu’il n’est pas utilisé.
Il est déconseillé de recharger la batterie
lorsque les températures descendent en
dessous de zéro.
Pour retirer la batterie de l’outil,
actionnez l’interrupteur (5) jusqu’à
ce que la batterie soit complètement
déchargée. Dévissez les vis du boîtier
et retirez la protection du boîtier.
Débranchez les ls sur la batterie et
retirez la batterie (voir illustration A).
INSTRUCTIONS D’UTILISATION
Utiliser l’outil
Monter les embouts de perçage/
vissage
Avant d’effectuer des travaux sur
l’appareil (par ex. travaux d’entretien,
changement d’outils, etc.) et avant de
le transporter ou de le stocker, toujours
mettre le commutateur de sens de
rotation en position médiane. Il y a risque
de blessure lorsqu’on appuie par mégarde
sur l’interrupteur.
Réglez le mandrin de façon à ce que
l’ouverture soit légèrement plus grande
que l’embout que vous souhaitez utiliser.
Insérez l’embout dans le mandrin. Serrez
le mandrin comme décrit ci-dessus
(mandrin auto-serrant).
Réglage de la vitesse de rotation
Il est possible de régler les deux vitesses
de rotation de zéro au maximum
en variant la pression exercée sur
l’interrupteur. Ceci vous permet de choisir
la vitesse adéquate pour le travail à
réaliser. Utilisez la vitesse la plus réduite
pour serrer/desserrer les vis (position 1
sur le commutateur de vitesse (3)).
Choix de la vitesse de rotation
Utilisez une vitesse réduite pour
commencer à percer du métal, du
plastique ou de la céramique, quand
vous utilisez l’appareil comme visseuse
ou lorsque vous réalisez un travail
nécessitant un couple élevé. Utilisez une
vitesse plus grande lorsque vous percez
du bois (position 2 sur le commutateur de
vitesse (3)).
Inverser le sens de rotation
Vous pouvez inverser le sens de rotation
en utilisant le commutateur du sens de
rotation (4).
Pour verrouiller l’interrupteur, placez le
sélecteur sur la position intermédiaire
entre les deux options, de droite et de
gauche.
Réglage du couple de serrage
Tournez le régulateur de couple (2) sur la
position souhaitée. Les positions allant de
1 à 19 servent à serrer/desserrer les vis
(plus la valeur est élevée, plus le couple
de serrage est meilleur). Sélectionnez le
symbole de la perceuse avant d’utiliser
l’outil pour percer des trous.
18

Mandrin auto-serrant
Votre perceuse est dotée d’un mandrin
auto-serrant, ce qui permet de serrer ou
desserrer facilement les embouts de la
perceuse/du tournevis.
Pour ouvrir/fermer le mandrin, saisissez
l’anneau arrière (10) et faites pivoter la
douille avant (11).
ATTENTION :
RISQUE D’ACCIDENT
Ne pas tenir la douille avant du mandrin
d’une main en même temps que vous
ouvrez ou fermez les mors du mandrin à
l’aide du moteur de la perceuse/visseuse.
NETTOYAGE ET ENTRETIEN
Avant d’effectuer des travaux sur
l’appareil (par ex. travaux d’entretien,
changement d’outils, etc.) et avant
de le transporter ou stocker, toujours
mettre le commutateur de sens de
rotation en position médiane. Il y a
risque de blessure lorsqu’on appuie par
mégarde sur l’interrupteur Marche/Arrêt.
Pour obtenir un travail propre et
impeccable, veillez à ce que l’outil
et les fentes de ventilation soient
toujours propres.
INSTRUCTIONS DE MISE AU REBUT
ENVIRONNEMENTALE
Pour la protection de l’environnement
Informations (destinées aux particuliers)
relatives au traitement des déchets
d’équipements électriques et
électroniques (directive DEEE).
Le symbole apposé sur les produits
électriques et électroniques et les
documents les accompagnant indique
que ces produits usés ne doivent pas être
jetés avec les déchets ménagers. Pour
un traitement, une récupération et un
recyclage adéquats, merci d’apporter ces
produits à un point de collecte désigné,
où ils seront acceptés gratuitement.
Dans certains pays, il est possible de
retourner ces produits chez le détaillant
à condition d’acheter un produit neuf
équivalent. En mettant correctement
ces produits au rebut, vous contribuez à
économiser des ressources précieuses
et à éviter des effets nuisibles sur la
santé humaine et l’environnement qui
pourraient être engendrés par une mise
au rebut et un traitement inadéquats.
Merci de contacter les autorités locales
pour plus d’informations sur le point de
collecte le plus proche. Ne pas respecter
la législation locale sur la mise au rebut de
ce type d’appareil peut être passible d’une
amende.
Mise au rebut des batteries
Ne pas jeter les batteries dans les ordures
ménagères, ni dans les ammes ou l’eau.
Les batteries doivent être collectées,
recyclées ou éliminées en conformité avec
les réglementations locales se rapportant
à l’environnement. Ne pas respecter ces
réglementations peut être passible d’une
amende.
19
