IKEA FIXA User manual

FIXA
Design and Quality
IKEA of Sweden

1
4
3
2
5
6
12
15
16
7891011 14
13

A
B

ENGLISH 4
Original instructions
ΕΛΛΗΝΙΚΑ 13
Μετάφραση από το πρωτότυπο
κείμενο των οδηγιών.
中文 23
从最初说明翻译过来
繁中 29
使用說明翻譯
한국어 35
설명서 원문의 번역.
日本語 43
説明書の原文から翻訳
BAHASA INDONESIA 51
Diterjemahkan dari instruksi
aslinya.
BAHASA MALAYSIA 61
Diterjemah daripada arahan
asal.
 70
 

FIXA Hammer drill Li-Ion 14.4V
TECHNICAL SPECIFICATIONS
Voltage: 14.4 V
Rated speed: 0-900 rpm
Impact rate: 0-4800 bpm
Impact energy per stroke: 1.0 J
Tool holder: SDS plus
Max drilling dia.:
-concrete (with twist drill) 10 mm (3/8")
-steel 8 mm (5/16")
-wood 10 mm (3/8")
Battery: Lithium-ion battery
Capacity: 1.5 Ah
Number of battery cells: 4
Charging time: 5-7 h
Charger: Local mains voltage
Separate chuck: 10 mm (3/8"), keyless,
quick-t, quick-release chuck
Weight: 1.3 kg (2.86 lbs)
Vibration (according to EN 60745-1,
EN 60745-2-6)
< ah.D = 5.9 m/s2, K = 1.5 m/s2
ah = 4.7 m/s2, K = 1.5 m/s2
Noise (according to EN 60745-1)
Noise pressure level Lpa = 86 dB (A),
Kpa = 3 dB (A)
Noise power level Lwa = 97 dB (A),
Kwa = 3 dB (A)
LIST OF FEATURES
The numbering of the product features
shown refers to the illustration of the
hammer drill on the graphic page.
1. SDS plus tool holder
2. Dust protection cap
3. Locking sleeve

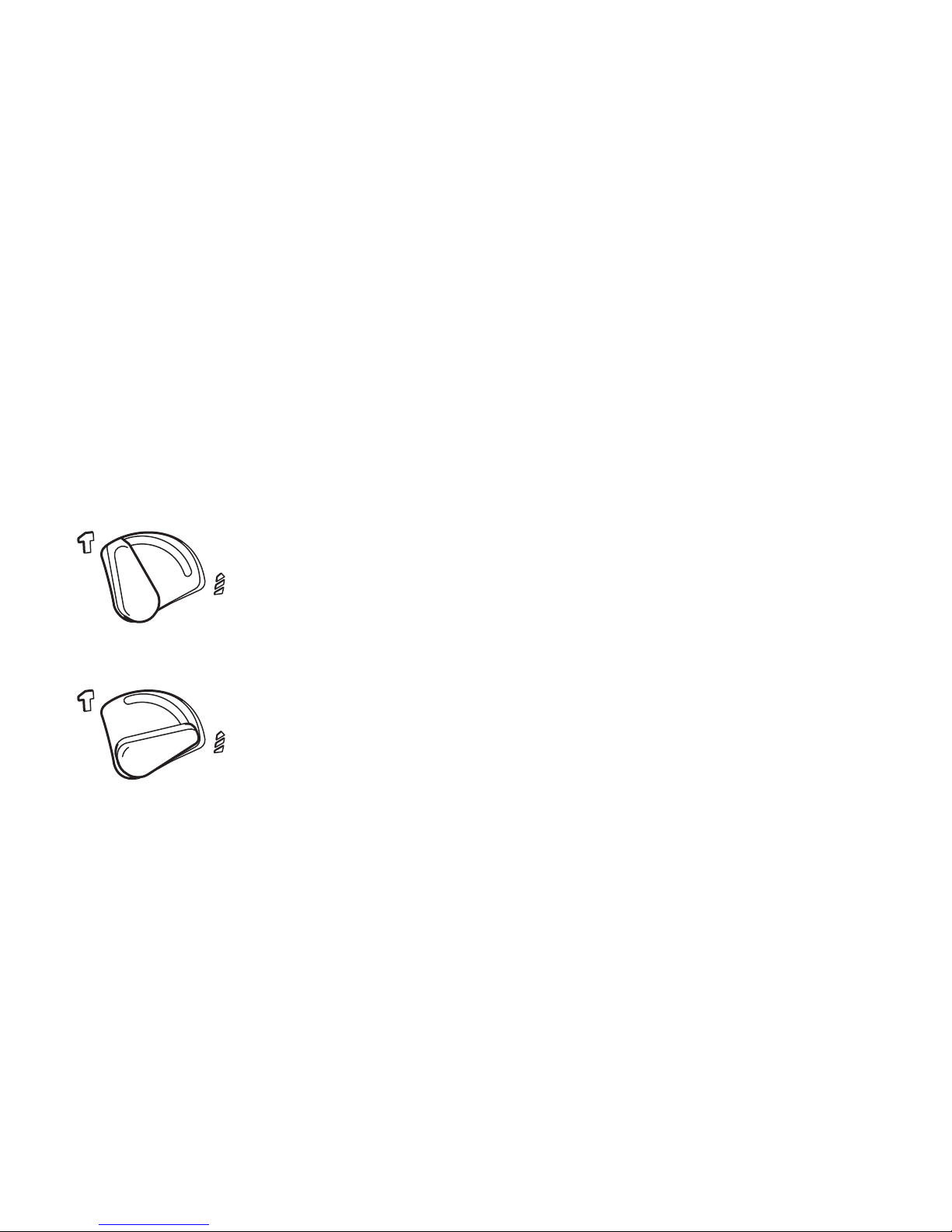

4. Selector switch for hammer drilling/
drilling
5. Rotational direction switch
6. On/Off switch
7. Ø 3mm (1/8") wood bit
8. Ø 5mm (3/16") wood bit
9. Ø 5mm (3/16") SDS bit
10. Ø 6mm (1/4") SDS bit
11. Ø 8mm (5/16") SDS bit
12. Handle (insulated gripping surface)
13. Socket for charge connector and light
diode
14. Exchange chuck
15. Charge connector
16. Transformer for charger
AREAS OF USE
This hammer drill is intended for hammer
drilling in concrete, brick and stone, and is
also suitable for drilling without impact in
wood, metal, ceramic and plastic with the
separate chuck that is included. Machines
with electronic control and right/left
rotation are also suitable for screwdriving.
Use the battery charger only when you
fully understand and can perform all
functions without limitation, or have
received appropriate instructions.
GENERAL SAFETY INSTRUCTIONS
General safety instructions for power
tools
Warning!
Read all safety warnings and
all instructions. Failure to follow all the
warnings and instructions may result in
electric shock, re and/or serious injury.
Save all warnings and instructions for
future reference.
The term “power tool” in all of the
warnings listed below refers to your mains
operated (corded) power tool or battery
operated (cordless) power tool.
ENGLISH 4

Work area safety
a. Keep work area clean and well lit.
Cluttered and dark areas invite accidents.
b. Do not operate power tools in
explosive atmospheres, such as in the
presenceofammableliquids,gases
or dust. Power tools create sparks which
may ignite the dust of fumes.
c. Keepchildrenandbystanders
away while operating a power tool.
Distractions can cause you to lose control.
Electrical safety
a. Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodied plugs and matching outlets will
reduce risk of electric shock.
b. Avoidbodycontactwithearthed
or grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock
if your body is earthed or grounded.
c. Do not expose power tools to rain or
wet conditions. Water entering a power
tool will increase the risk of electric shock.
d. Donotabusethecord.Never
use the cord for carrying, pulling or
unplugging the power tool. Keep the
cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e. When operating a power tool
outdoors, use an extension cord
suitableforoutdooruse. Use of a cord
suitable for outdoor use reduces the risk of
electric shock.
f. If operating a power tool in a damp
locationisunavoidable,usearesidual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric
shock.
Personal safety
a. Stay alert, watch what you are
doing and use common sense when
operating a power tool. Do not use
a power tool while you are tired or
undertheinuenceofdrugs,alcohol
or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
b. Usepersonalprotectiveequipment.
Always wear eye protection. Protective
equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing
protection used for appropriate conditions
will reduce personal injuries.
c. Prevent unintentional starting:
Ensure that the switch is in the off-
positionbeforeconnectingtopower
sourceand/orbatterypack,picking
up or carrying the tool. Carrying power
tools with your nger on the switch or
plugging in power tools that have the
switch on invites accidents.
d. Remove any adjusting key or
wrenchbeforeturningthepowertool
on. A wrench or a key left attached to a
rotating part of the power tool may result
in personal injury.
e. Do not overreach. Keep proper
footingandbalanceatalltimes. This
enables better control of the power tool in
unexpected situations.
f. Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
5

parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g. If devices are provided for the
connection of dust extraction and
collection facilities, ensure these are
connected and properly used. Use of
these devices can reduce dust related
hazards.
Power tool use and care
a. Do not force the power tool. Use
the correct power tool for your
application. The correct power tool will
do the job better and safer at the rate for
which it was designed.
b. Do not use the power tool if the
switch does not turn it on and off.
Any power tool that cannot be controlled
with the switch is dangerous and must be
repaired.
c. Disconnect the plug from the power
sourceand/orthebatterypackbefore
making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce
the risk of starting the power tool
accidentally.
d. Store idle power tools out of the
reach of children and do not allow
persons unfamiliar with the power tool
or these instructions to operate the
power tool. Power tools are dangerous in
the hands of untrained users.
e. Maintain power tools. Check for
misalignmentorbindingofmoving
parts,breakageofpartsandanyother
condition that may affect the power
tools operation. If damaged, have the
powertoolrepairedbeforeuse.Many
accidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to bind
and are easier to control.
g. Use the power tool, accessories
andtoolbits,etc.inaccordancewith
these instructions and in the manner
intended for the particular type of
power tool, taking into account the
working conditions and the work to
beperformed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
h)Holdthepowertoolbyinsulated
gripping surfaces, when performing
an operation where the fastener may
contact with hidden wiring or its
own cord. Fasteners contacting a “live”
wire may make exposed metal parts of
the power tool “live” and could give the
operator an electric shock.
Battery tool use and care
a. Recharge only with the charger
speciedbythemanufacturer. A
charger that is suitable for one type of
battery pack may create a risk of re when
used with another battery pack.
b. Use power tools only with
specicallydesignatedbatterypacks.
Use of any other battery packs may create
a risk of injury and re.
c. Whenbatterypackisnotinuse,
keepitawayfromothermetalobjects,
like paperclips, coins, keys, nails,
screwsorothersmallmetalobjects
that can make a connection from one
terminal to another. Shorting the battery
6

terminals together may cause burns or a
re.
d. Underabusiveconditions,liquid
maybeejectedfromthebattery;
avoid contact. If contact accidentally
occurs,ushwithwater.Ifliquid
contacts eyes, additionally seek
medical help. Liquid ejected from the
battery may cause irritation or burns.
Service
a. Haveyourpowertoolservicedby
aqualiedrepairpersonusingonly
identical replacements parts. This will
ensure that the safety of the power tool is
maintained.
MACHINE-SPECIFIC SAFETY
INSTRUCTIONS
Drill safety warnings
Wear ear protectors when using the
hammer drill. Exposure to noise can
cause hearing loss.
Use appropriate detectors to
determine if utility lines are hidden in
the work area or call your local utility
company for assistance. Contact with
electric lines can lead to re and electric
shock. Damaging a gas line can lead to
explosion. Penetrating a water line causes
property damage or may cause an electric
shock.
Switch off the power tool immediately
when the tool insert jams. Be
preparedforhighreactiontorque
thatcancausekickback.The tool insert
jams when:
• the power tool is subject to overload or
• it becomes wedged in the workpiece.
When working with the power tool,
alwaysholditrmlywithbothhands
and provide for a secure stance. The
power tool is guided more secure with
both hands.
Secure the workpiece. A workpiece
clamped with clamping devices or in a vice
is held more secure than by hand.
Keep your workplace clean. Blends of
materials are particularly dangerous. Dust
from light alloys can burn or explode.
Always wait until the machine has
cometoacompletestopbefore
placing it down. The tool insert can jam
and lead to loss of control over the power
tool.
Before any work on the machine
(e. g., maintenance, tool change,
etc.) as well as during transport and
storage, set the rotational direction
switch to the centre position.
Unintentional actuation of the On/Off
switch can lead to injuries.
Protect the power tool against heat,
e. g., against continuous intense
sunlight,re,water,andmoisture.
Danger of explosion.
In case of damage and improper
useofthebattery,vapoursmay
beemitted.Provideforfreshair
and seek medical help in case of
complaints. The vapours can irritate the
respiratory system.
7

SafetyWarningsforbatterychargers
For indoor use only.
Double insulated.
Keepthebatterychargerawayfrom
rain or moisture. Penetration of water in
the battery charger increases the risk of
an electric shock.
Donotchargeotherbatteries.The
battery charger is suitable only for
charging the batteries that were supplied
with your power tool. Otherwise there is
danger of re and explosion.
Keepthebatterychargerclean.
Contamination can lead to danger of an
electric shock.
Beforeeachuse,checkthebattery
charger,cableandplug.Ifdamage
isdetected,donotusethebattery
charger.Neveropenthebattery
charger yourself. Have repairs
performedonlybyaqualied
technician. Damaged battery chargers,
cables and plugs increase the risk of an
electric shock.
Donotoperatethebatterycharger
oneasilyinammablesurfaces(e.g.,
paper, textiles, etc.) or surroundings.
The heating of the battery charger during
the charging process can pose a re
hazard.
Childrenshouldbesupervisedto
ensure that they do not play with the
batterycharger.
Products sold in GB only: Your product is
tted with an BS 1363/A approved electric
plug with internal fuse (ASTA approved
to BS 1362). If the plug is not suitable for
your socket outlets, it should be cut off
and an appropriate plug tted in its place
by an authorised customer service agent.
The replacement plug should have the
same fuse rating as the original plug. The
severed plug must be disposed of to avoid
a possible shock hazard and should never
be inserted into a mains socket elsewhere.
Products sold in AUS only: Use a residual
current device (RCD) with a rated residual
current of 30 mA or less.
VIBRATION INFORMATION
Vibrationlevel
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardised test given
in EN 60745. It may be used to compare
one tool with another and as a preliminary
assessment of exposure to vibration
when using the tool for the applications
mentioned in this manual. However,
using the tool for different applications,
or with different or poorly maintained
accessories, may signicantly increase the
exposure level.
An estimation of the level of exposure to
vibration should also take into account
the times when the tool is switched off or
when it is running but not actually doing
the job, as this may signicantly reduce
the exposure level over the total working
period.
Protect yourself against the effects of
vibration by maintaining the tool and its
accessories, keeping your hands warm,
and organizing your work patterns.
8

DECLARATION OF CONFORMITY
We declare under our sole responsibility
that this product, FIXA Hammer drill
Li-Ion 14.4 V, is in conformity with the
following standards or standardized
documents: EN 60745-1, EN 60745-2-6,
EN 55014-1, EN 55014-2, EN 61000-3-2, EN
61000-3-3, EN 60335-1, EN 60335-2-29, EN
62233 in accordance with the provisions of
the directives 2006/42/EC, 2004/108/EC,
2006/95/EC, 2002/96/EC, 2002/95/EC.
Technical documentation at: IKEA of
Sweden AB, Box 702, Tulpanvägen 8,
SE-343 81 Älmhult, SWEDEN.
The undersigned is responsible
for compilation of the technical
documentation and makes this declaration
on behalf of IKEA of Sweden AB.
Christina Niemelä Ström
Business Area Manager
IKEA of Sweden AB
ASSEMBLY
Before any work on the machine
(e. g., maintenance, tool change,
etc.) as well as during transport and
storage, set the rotational direction
switch to the centre position.
Unintentional actuation of the On/Off
switch can lead to injuries.
Battery charging
Charging your hammer drill/driver
When the charger is connected to the
electricity supply, the red diode on the
hammer drill lights up. The diode lights up
while the battery is being charged (13).
Under normal conditions of use the
hammer drill can be recharged several
hundred times.
ATTENTION! The recharging process
generates heat in the battery.
Note: The battery that is supplied with
the hammer drill has been charged for
test purposes only and must be fully
recharged before use.
First read the safety instructions and then
follow the loading instructions. Insert
the charge connector into the socket
(13) in the hammer drill. Then connect
the charger’s transformer (16) to the
electricity supply.
Make sure that there are no knots or
sharp bends in the cable.
The charger’s transformer and the battery
have been designed to be used together.
NEVER use this charger to recharge
cordless tools or batteries from other
manufacturers. The battery will gradually
lose its charge over a period of time, even
if the tool is not used.
The lithium-ion battery is protected
against deep discharging by the
“Electronic Cell Protec tion (ECP)”. When
the battery is empty, the machine is
switched off by means of a protective
circuit: The inserted tool no longer
rotates.
9

WARNING! Do not continue
to press the On/Off switch after the
machinehasbeenautomatically
switched off. The battery can be
damaged.
WARNING! Recharge the
batteryonanon-ammablesurface.
Donotrechargethebatteryformore
than eight hours. The red diode will turn
green when the battery has been fully
loaded.
Disconnect the cable and store the
transformer in a suitable place when it is
not in use.
It is not advisable to recharge the battery
in temperatures below freezing.
Whenremovingthebatteryfromthe
machine, actuate the On/Off switch
(6)untilthebatteryiscompletely
discharged. Unscrew the screws in
the casing and take off the casing shell.
Disconnect the connections on the battery
and remove the battery (see gure B).
INSTRUCTIONS FOR USE
Changing the tool
The SDS plus tool holder allows for simple
and convenient changing of drilling tools
without the use of additional tools. Due
to their working principle, SDS plus
drilling tools move freely. This results in
radial runout at no-load. However, this
has no effect on the accuracy of the drill
hole, as the drill bit centres itself during
drilling. The SDS tool holder can also
accommodate different drill-bit types with
hexagon shank. The dust protection cap
(2) largely prevents the entry of drilling
dust into the tool holder during operation.
When inserting the tool, take care that the
dust protection cap (2) is not damaged.
Inserting SDS plus Drilling Tools (see
gureA)
Clean and lightly grease the shank end of
the tool.
Insert the tool in a twisting manner into
the tool holder until it latches itself.
Check the latching by pulling the tool.
Removing SDS plus Drilling Tools (See
gureA)
WARNING!Accessoriesmaybe
hot after use. Avoid contact with skin
and use proper protective gloves or cloth
to remove.
Push back the locking sleeve (3) and
remove the tool. All accessories should be
wiped clean after removing.
Dust/Chip Extraction
Dusts from materials such as lead-
containing coatings, some wood types,
minerals and metal can be harmful to
one’s health. Touch ing or breathing-in the
dusts can cause allergic reactions and/or
lead to respiratory infections of the user
or bystanders.
Certain dusts, such as oak or beech dust,
are considered as carcinogenic, especially
in connection with wood-treatment
additives (chromate, wood preservative).
Materials containing asbestos may only be
worked by specialists.
Provide for good ventilation of the working
place.
It is recommended to wear a P2 lter class
respirator.
10

Observe the relevant regulations in your
country for the materials to be worked.
Starting operation
Setting the operating mode
With the selector switch for hammer
drilling/ drilling (4), the operating mode of
the machine is selected.
Note: Change the operating mode
only when the machine is switched off!
Otherwise, the ma chine can be damaged.
To change the operating mode, turn the
selector switch for “hammer drilling/
drilling” (4) to the re quested position.
Position for hammer drilling in concrete or
stone
Position for drilling without impact in
wood, metal, ceramic and plastic as well
as for screwdriving
Reversing the Rotational Direction
Actuate the rotational direction switch (5)
only when the machine is at a standstill.
The rotational direction switch (5) is used
to reverse the rotational direction of the
machine. However, this is not possible
with the On/Off switch (6) actuated.
Right Rotation: For drilling and driving
in screws, push the rotational direction
switch (5) left to the stop.
Left Rotation: For loosening and
unscrewing screws and nuts, press the
rotational direction switch (5) through to
the right stop.
Switching On and Off
To start the machine, press the On/Off
switch (6) and keep it pressed.
To switch off the machine, release the On/
Off switch (6).
For low temperatures, the power tool
reaches the full hammer/impact capacity
only after a cer tain time.
Setting the Speed/Impact Rate
The speed/impact rate of the switched
on power tool can be variably adjusted,
depending on how far the On/Off switch
(6) is pressed.
Light pressure on the On/Off switch (6)
results in low speed/impact rate. Further
pressure on the switch increases the
speed/impact rate.
Temperature Dependent Overload
Protection
When using as intended, the power tool
cannot be subject to overload. When the
load is too high or the allowable battery
temperature of 70 °C is exceeded, the
electronic control switches off the power
tool until the temperature is in the
optimum temperature range again.
Working Advice
Apply the power tool to the screw/nut
only when it is switched off. Rotating
tool inserts can slip off.
11

12
MAINTENANCE AND CLEANING
Before any work on the machine (e.g.
maintenance, tool change, etc) as
well as during transport and storage,
set the selector for rotation switch
to the centre position. Unintentional
actuation of the trigger can lead to
injuries.
For safe and proper working, always
keep the machine and ventilation
slots clean.
ENVIRONMENTAL DISPOSAL
INSTRUCTIONS
Help to protect the environment
Information (for private households)
about the environmentally sound disposal
of electrical and electronic equipment in
accordance with the WEEE directive (Waste
Electrical and Electronic Equipment).
This symbol on electrical and electronic
products and the documentation that
accompanies them indicates that these
products may not be discarded together
with ordinary household waste. Instead the
products must be taken to a designated
collection point where they will be received
free of charge for disposal, treatment,
reuse and recycling as appropriate. In
certain countries products may also
be returned to the point of sale when
purchasing an equivalent new product.
By disposing of this product in the proper
manner you are helping to save valuable
natural resources and to eliminate the
negative effects that the irresponsible
disposal and management of waste can
have on health and the environment.
Please contact the relevant authorities
where you live for information about your
nearest WEEE collection point. Disposing
of this type of waste in an unapproved
manner may render you liable to ne or
other penalty according to the law.
Disposing of damaged or exhausted
batteries
Do not dispose of discarded batteries
together into ordinary household waste,
re or water. In accordance with the law,
damaged or exhausted batteries must
be taken to the nearest collection point
for batteries or a battery management
company. Failure to comply with these
regulations may render you liable to ne or
other penalty.
Informationaboutdisposalforusers
in countries outside the European
Union
This symbol applies only within the
European Union. Please contact the
relevant authorities or retailer in your
country for information about the correct
method of disposal for this product.

ΕΛΛΗΝΙΚΑ 13
FIXAδραπανοκατσάβιδομεμπαταρία
λιθίου14.4V
ΤΕΧΝΙΚΕΣΠΡΟΔΙΑΓΡΑΦΕΣ
Τάση: 14.4 V
Στροφές ανά λεπτό: 0-900 rpm
Αριθμός κρούσεων: 0-4800 bpm
Ενέργεια ανά κρούση: 1.0 J
Υποδοχή εργαλείου: SDS plus
Μέγ. διάμ. τρυπήματος:
-τσιμέντο (με βιδωτό τρυπάνι) 10 mm
(3/8»)
-ατσάλι 8 mm (5/16»)
-ξύλο 10 mm (3/8»)
Μπατααρία: Λιθίου
Ικανότητα εργαλείου: 1.5 Ah
Κύτταρα μπαταριών: 4
Ώρα φόρτισης: 5-7 ώρες
Φορτιστής: τοπικό φορτίο δικτύου
Τσοκ: 10 mm (3/8»), χωρίς κλειδί, ταχείας
εφαρμογής
ταχείας ελευθέρωσης τσοκ
Βάρος: 1.3 kg (2.86 lbs)
Επίπεδο κραδασμών:(σύμφωνα με την
οδηγία EN 60745-1, EN 60745-2-6):
<ah.D= 5.9 m/s2, K= 1.5 m/s2
ah=4.7 m/s2, K= 1.5 m/s2
Θόρυβος (σύμφωνα με την οδηγία
EN 60745-1):
Επίπεδο πίεσης θορύβου Lpa=86 dB (A),
Kpa=3 dB (A),
Στάθμη db στο τρυπάνο Lwa=97 dB (A),
Kwa=3 dB (A)
ΛΙΣΤΑΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ
Η αρίθμηση των χαρακτηριστικών του
προϊόντος αναφέρεται στην εικόνα στη
σελίδα με τα γραφήματα.
1. Υποδοχή εργαλείου SDS plus
2. Προστατευτικό κάλυμμα για τη σκόνη
3. Εξάρτημα κλειδώματος
4. Διακόπτης επιλογής για
δραπανοκατσάβιδο/τρυπάνι
5. Διακόπτης περιστροφής
6. Διακόπτης On/Off
7. Ø 3mm (1/8») μύτη για ξύλο
8. Ø 5mm (3/16») μύτη για ξύλο
9. Ø 5mm (3/16») μύτη SDS
10. Ø 6mm (1/4») μύτη SDS
11. Ø 8mm (5/16») μύτη SDS
12. Λαβή (μονωμένη επιφάνεια)
13. Φις για την ένωση του φορτιστή και
δίοδος φωτός
14. Τσοκ αλλαγής
15. Ένωση φορτιστή
16. Μετασχηματιστής για το φορτιστή
ΠΕΡΙΟΧΕΣΧΡΗΣΗΣ
Αυτό το εργαλείο προορίζεται για χρήση
ως δραπανοκατσάβιδο σε τσιμέντο,
πλίνθους, πέτρα και είναι κατάλληλο για
ξύλο, μέταλλο, κεραμικό και πλαστικό με
ξεχωριστά τσοκ που περιλαμβάνονται. Τα
εργαλεία με ηλεκτρονικό έλεγχο δεξιά/
αριστερή περιστροφή είναι κατάλληλα και
για βίδωμα.
Χρησιμοποιήστε το φορτιστή της
μπαταρίας μόνο όταν έχετε κατανοήσει τις
λειτουργίες και τις απαραίτητες οδηγίες
χρήσης.
ΗΛΕΚΤΡΙΚΟΕΡΓΑΛΕΙΟ-ΟΔΗΓΙΕΣ
ΑΣΦΑΛΕΙΑΣ
ΓΕΝΙΚΕΣΟΔΗΓΙΕΣΑΣΦΑΛΕΙΑΣ
Προειδοποίηση!
Διαβάστεπροσεχτικάτις
οδηγίες. Σε περίπτωση μη τήρησης
των οδηγιών, υπάρχει περίπτωση
ηλεκτροπληξίας, φωτιάς και/ή σοβαρού
τραυματισμού.

Ο όρος “ηλεκτρικό εργαλείο” σε όλες τις
προειδοποιήσεις παρακάτω αναφέρεται
στα ηλεκτρικά εργαλεία με καλώδιο ή σε
αυτά που λειτουργούν με μπαταρία.
Κρατήστεαυτέςτιςοδηγίεςγια
μελλοντικήχρήση.
Χώροςεργασίας
α.Διατηρείτετοχώροεργασίας
καθαρόκαιμεκαλόφωτισμό. Στους
ακατάστατους και σκοτεινούς χώρους
προκαλούνται ατυχήματα.
β.Μηχρησιμοποιείτεηλεκτρικά
εργαλείασεεκρηκτικέςατμόσφαιρες,
δηλαδήσεχώρουςμετηνπαρουσία
εύφλεκτωνυγρών,αερίωνή
αναθυμιάσεων. Τα ηλεκτρικά εργαλεία
δημιουργούν σπινθήρες που μπορεί
να προκαλέσουν ανάφλεξη των
αναθυμιάσεων.
γ.Κρατήστεταπαιδιάκαιτους
περαστικούςμακρία,ενώ
χρησιμοποιείτεέναηλεκτρικό
εργαλείο. Ο περισπασμός της προσοχής
σας μπορεί να σας κάνει να χάσετε τον
έλεγχο.
Ασφάλεια
α. Τοβύσμααπόταηλεκτρικά
εργαλείαπρέπειναταιριάζειμε
τηνπρίζα.Μηντροποποιείτετο
βύσμαμεοποιοδήποτετρόπο.Μη
χρησιμοποιείτεπροσαρμοστικάφις
πουγειώνουνταηλεκτρικάεργαλεία.
Με πρίζες που δεν έχουν τροποποιηθεί
και με το κατάλληλο βύσμα θα μειωθεί το
ρίσκο της ηλεκτροπληξίας.
β. Αποφύγετετησωματικήεπαφήμε
γειωμένεςεπιφάνειες,όπωςσωλήνες,
καλοριφέρ,ψυγείακτλ. Υπάρχει
μεγάλος κίνδυνος ηλεκτροπληξίας εάν το
σώμα σας είναι γειωμένο.
γ. Μηναφήνετεταηλεκτρικάεργαλεία
εκτεθειμέναστηβροχήήσευγρά
μέρη. Το νερό που μπορεί να εισέρθει θα
αυξήσει τον κίνδυνο ηλεκτροπληξίας.
δ. Μηνκρατάτετοηλεκτρικόεργαλείο
απότοκαλώδιο.Μηντραβάτετο
ηλεκτρικόεργαλείοαπότοκαλώδιο
γιαναβγειαπότηνπρίζα.Διατηρήστε
τοκαλώδιοσεκαλήκατάσταση
μακριάαπόυψηλέςθερμοκρασίες,
λάδια,αιχμηρέςεπιφάνειεςκτλ. Τα
κατεστραμμένα ή μπερδεμένα καλώδια
αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε. Ότανχρησιμοποιείτεέναηλεκτρικό
εργαλείοσεεξωτερικόχώρο,
χρησιμοποιήστεμιαπροέκταση
καλωδίουκατάλληληγιαεξωτερικό
χώρο. Η χρήση ενός καλωδίου
κατάλληλου για εξωτερική χρήση μειώνει
τον κίνδυνο ηλεκτροπληξίας.
στ. Εάνδενμπορείτενααποφύγετε
τηχρήσηενόςηλεκτρικούεργαλείου
σεμέροςμευγρασία,χρησιμοποιήστε
έναδιακόπτηφυγήςρεύματος. Μειώνει
τον κίνδυνο ηλεκτροπληξίας.
Ηπροσωπικήσαςασφάλεια
α. Ότανχρησιμοποιείτεέναηλεκτρικό
εργαλείοναείστεσεεγρήγορσηκαινα
είστεπροσεκτικοί.Μηχρησιμοποιείτε
έναηλεκτρικόεργαλείο,ότανείστε
υπότηνεπήρειαναρκωτικών,αλκοόλ
ήφαρμάκων. Μια στιγμή απροσεξίας
κατά τη χρήση του ηλεκτρικού εργαλείου
ίσως είναι η αιτία ενός σοβαρού
τραυματισμού.
14

β. Χρησιμοποιείτεπάνταεξοπλισμό
ασφαλείας,όπωςπροστατευτικά
γυαλιά,μάσκαγιατησκόνη,
αντιολισθητικάπαπούτσιαασφαλείας,
προστατευτικόγιατοκεφάλισαςκαι
τααυτιάσαςκτλγιατηναποφυγήτων
τραυματισμών.
γ. Βεβαιωθείτεότιοδιακόπτηςείναι
στηθέσηOFFπρινβάλετετοκαλώδιο
στηνπρίζα,γιανααποφύγετετην
καταλάθοςαπευθείαςλειτουργίατου
ηλεκτρικούεργαλείου.
δ. Αφαιρέστετακλειδιάπρινθέσετε
σελειτουργίατοηλεκτρικόσας
εργαλείο. Ένα κλειδί ή άλλο εξάρτημα
στο περιστρεφόμενο μέρος του
ηλεκτρικού εργαλείου ίσως είναι η αιτία να
τραυματιστείτε.
ε. Ναέχετεπάντακαλήστάση
σώματοςκαιισορροπία. Αυτό θα σας
βοηθήσει να έχετε καλύτερο έλεγχο σε
απρόβλεπτες στιγμές κατά τη χρήση του
ηλεκτρικού εργαλείου.
στ. Ντυθείτεκατάλληλα.Μηφοράτε
φαρδιάρούχακαικοσμήματα.
Κρατήστε τα μαλλιά, τα ρούχα και τα
γάντια σας μακριά, για να μην “πιαστούν”
από τα κινούμενα εξαρτήματα.
ζ. Έαντοηλεκτρικόεργαλείοδιαθέτει
εξαρτήματααπορρόφησηςτηςσκόνης
κτλβεβαιωθείτεότιειναιείναισωστά
συνδεδεμένακαιχρησιμοποιούνται
κατάλληλα. Η χρήση αυτών των
εξαρτημάτων μπορεί να μειώσει τους
κινδύνους που σχετίζονται με τη σκόνη.
Ηλεκτρικόεργαλείο-χρήσηκαι
φροντίδα
α. Χρησιμοποιήστετοσωστό
ηλεκτρικόεργαλείογιατηδουλειά
σας. Το σωστό ηλεκτρικό εργαλείο
θα κάνει καλύτερα και με μεγαλύτερη
ασφάλεια τη δουλειά σας, εφόσον έχει
σχεδιαστεί γι’ αυτό το σκοπό.
β. Μηχρησιμοποιείτετοηλεκτρικό
εργαλείοανδελειτουργείοδιακόπτης
μετιςενδείξειςΟΝ/OFF. Οποιοδήποτε
τέτοιο ηλεκτρικό εργαλείο είναι επικίνδυνο
στη χρήση και πρέπει να επιδιορθωθεί.
γ. Αποσυνδέστετοβύσμααπότην
πρίζαπρινκάνετεκάποιααλλαγή
εξαρτήματοςήρύθμισηήπριντο
αποθηκεύσετε. Αυτά τα προληπτικά
μέτρα ασφαλείας μειώνουν τον κίνδυνο να
τεθεί σε λειτουργία το ηλεκτρικό εργαλείο
κατά λάθος.
δ. Αποθηκεύστεταηλεκτρικά
εργαλείαπουδεχρησιμοποιείτε
μακριάαπόπαιδιάκαιπουδενείναι
εξοικειωμέναμετηχρήσητους. Τα
ηλεκτρικά εργαλεία είναι επικίνδυνα σε
χέρια ατόμων που δεν έχουν διαβάσει τις
οδηγίες.
ε. Συντηρήστεταηλεκτρικάεργαλεία.
Ελέγξτετηνευθυγράμμισηήτην
επαφήτωναφαιρούμενωνμερώντου,
τυχόνσπάσιμοκάποιουεξαρτήματος
καιοποιαδήποτεάλληκατάσταση
μπορείναεπηρεάσειτηλειτουργία
τωνηλεκτρικώνεργαλείων.Εάν
χαλάσει,επιδιορθώστετοπριντο
ξαναχρησιμοποιήσετε. Γίνονται πολλά
ατυχήματα από κακοσυντηρημένα
ηλεκτρικά εργαλεία.
15

στ.Διατηρήστεταεργαλείακοπής
αιχμηράκαικαθαρά. Τα εργαλεία
κοπής με αιχμηρές πλευρές είναι λιγότερο
πιθανόν να “κολλήσουν” και μπορείτε να
τα χειριστείτε ευκολότερα.
ζ. Χρησιμοποιήστετοηλεκτρικό
εργαλείο,ταεξαρτήματακτλ
σύμφωναμεαυτέςτιςοδηγίεςκαιμε
τοντρόπομετονοποίοπροορίζεταινα
χρησιμοποιηθεί. Σε αντίθετη περίπτωση,
θα ήταν επικίνδυνη η χρήση του.
η. Κρατήστετοηλεκτρικόεργαλείο
απότιςμονωμένεςλαβές. Προσοχή να
μην ακουμπήσουν τα εξαρτήματα κοπής
σε κάποιον ενεργό καλώδιο γιατί τα
μεταλλικά μέρη του εργαλείου θα γίνουν
αγωγοί ρεύματος και μπορεί να προκληθεί
ηλεκτροπληξία.
Εργαλείαμεμπαταρία-χρήσηκαι
φροντίδα
α. Φορτίστεμόνομεφορτιστή
εγκεκριμένοαπότονκατασκευαστή.
Ένας φορτιστής κατάλληλος για ένα
συγκεκριμένο τύπο μπαταρίας μπορεί
να προκαλέσει φωτιά σε περίπτωση που
χρησιμοποιηθεί για τη φόρτιστη κάποιου
άλλου τύπου μπαταριών.
β. Χρησιμοποιήστεηλεκτρικά
εργαλείαμόνομεειδικάσχεδιασμένες
μπαταρίες. Η χρήση άλλων μπαταριών
επιφέρει τον κίνδυνο τραυματισμού ή
φωτιάς.
γ. Ότανημπαταρίαδε
χρησιμοποιείται,κρατήστετηνμακριά
απόάλλαμεταλλικάαντικείμενα,
όπωςσυνδετήρες,νομίσματακλειδιά,
καρφιά,βίδεςκτλ.
δ. Κάτωαπόσυνθήκεςκατάχρησης,
ημπαταρίαμπορείνααποβάλλει
κάποιουγρό.Αποφύγετετηνεπαφή.
Εάντουγρόέρθεισεεπαφήμετο
δέρμασας,ξεβγάλετεμενερό.Εάν
τουγρόέρθεισεεπαφήμεταμάτια
σας,συμβουλευτείτεέναγιατρό. Το
υγρό που αποβάλλει η μπαταρία μπορεί να
προκαλέσει ερεθισμούς ή εγκαύματα.
Υπηρεσία
α.Επιδιορθώστετοηλεκτρικό
εργαλείοσαςσεεξειδικευμένο
τεχνίτηχρησιμοποιώνταςμόνοταίδια
ανταλλακτικά.
Αυτό θα διατηρήσει την ασφάλεια του
ηλεκτρικού εργαλείου σας.
ΗΛΕΚΤΡΙΚΟΕΡΓΑΛΕΙΟ-ΟΔΗΓΙΕΣ
ΑΣΦΑΛΕΙΑΣ
Προειδοποιήσειςγιατηνασφάλειά
σας
Φορέστεπροστατευτικάγιατα
αυτιάενώχρησιμοποιείτετο
δραπανοκατσάβιδο. Η έκθεση σε αυτόν
τον ήχο μπορεί να προκαλέσει προβλήματα
στην ακοή.
Χρησιμοποιήστετουςκατάλληλους
ανιχνευτέςγιαναεντοπίσετετα
δίκτυακοινήςωφέλειαςστοσημείο
πουδουλεύετεήεπικοινωνήστε
μετοναντίστοιχοφορέα. Η επαφή
με ηλεκτροφόρες γραμμές μπορεί να
οδηγήσει σε πυρκαγιά ή ηλεκτροπληξία.
Οι ζημιές σε αγωγούς αερίου μπορεί
να οδηγήσουν σε έκρηξη. Οι ζημιές
στους αγωγούς του νερού μπορεί να
προκαλέσουν ηλεκτροπληξία.
Όταντοεξάρτηματουεργαλείου
μπλοκάρει,πρέπειναθέσετε
τοεργαλείοεκτόςλειτουργίας.
16

Προετοιμαστείτεγιααντίδρασητης
περιστροφικήςκίνησηςπουμπορείνα
οδηγήσεισετράνταγμα. Το εργαλείο
μπλοκάρει όταν:
• το εργαλείο υπόκειται σε υπερφόρτωση ή
σφηνώνει στο υλικό που κατεργάζεστε.
Ότανχρησιμοποιείτετοηλεκτρικό
εργαλείο,πρέπεινατοκρατάτεπάντα
σταθεράκαιμεταδυοχέριαγια
μεγαλύτερηασφάλεια.
Ασφαλίστετουλικόπου
περιεργάζεστε.Ένα υλικό καλά
στερεωμένο με ειδικά εξαρτήματα ή με
ένα σφιγκτήρα είναι ασφαλέστερο από ένα
υλικό που συγκρατείται με τα χέρια.
Διατηρείτετηνεπιφάνειαεπάνωστην
οποίαδουλεύετεκαθαρή. Οι μίξεις
υλικών είναι αρκετά επικίνδυνες. Η σκόνη
από τα κράματα μπορεί να εκραγεί ή να
καεί.
Περιμένετεπάντανασταματήσει
εντελώςτοεργαλείοπριντο
ακουμπήσετεσεκάποιαεπιφάνεια.
Το εξάρτημα του εργαλείου μπορεί να
μπλοκάρει και να χαθεί ο έλεγχος του
ηλεκτρικού εργαλείου.
Πρινξεκινήσετεοποιαδήποτεεργασία
(π.χ.συντήρηση,αλλαγήεξαρτήματος
κτλ)ήκατάτημεταφοράήτην
αποθήκευσήτου,τοποθετήστετον
περιστροφικόδιακόπτηστηνκεντρική
θέση. Εάν ενεργοποιηθεί ο διακόπτης On/
Off κατά λάθος, μπορεί να οδηγήσει σε
τραυματισμό.
Προστατέψτετοηλεκτρικόεργαλείο
απότηνυπερβολικήθερμότητα,
π.χ.τησυνεχήέκθεσηστιςέντονες
ακτίνεςτουήλιου,τηφωτιά,τονερό
καιτηνυγρασία. Κίνδυνος έκρηξης.
Σεπερίπτωσηζημειάςήακατάλληλης
χρήσηςτηςμπαταρίαςμπορεί
ναγίνειέκλυσηαναθυμιάσεων.
Αντιμετωπίστετιςμεκαθαρόαέρα
καιιατροφαρμακευτικήβοήθεια. Οι
αναθυμιάσεις μπορεί να ερεθίσουν το
αναπνευστικό σύστημα.
ΠροειδοποιήσειςΑσφαλείαςγια
φορτιστέςμπαταριών
Μόνο για χρήση σε εσωτερικούς
χώρους.
Διπλή μόνωση.
Φυλάξτετοφορτιστήτηςμπαταρίας
απότηβροχήκαιτηνυγρασία.
Η διείσδυση νερού στο φορτιστή
της μπαταρίας αυξάνει τον κίνδυνο
ηλεκτροπληξίας.Μη φορτίζετε άλλες
μπαταρίες.
Οφορτιστήςείναικατάλληλοςμόνο
γιαφόρτισητωνμπαταριώνπου
διατίθενταιμετοηλεκτρικόεργαλείο.
Σε αντίθετη περίπτωση υπάρχει ο κίνδυνος
φωτιάς και έκρηξης.
Διατηρήστετοφορτιστήτης
μπαταρίαςκαθαρό. Σε αντίθετη
περίπτωση υπάρχει κίνδυνος
ηλεκτροπληξίας.
Πριναπόκάθεχρήση,ελέγξτε
τοφορτιστήτηςμπαταρίας,το
καλώδιοκαιοφις.Εάνεντοπίσετε
κάποιαζημιά,μηχρησιμοποιήσετε
τοφορτιστή.Ποτέμηνανοίγετετο
φορτιστήτηςμπαταρίαςμόνοισας.Οι
ζημιέςπρέπειναεπιδιορθώνονταιαπό
ειδικευμένοτεχνίτη. Οι φορτιστές, τα
17

καλώδια και τα φις με ζημιές αυξάνουν τον
κίνδυνο ηλεκτροπληξίας.
Μηχρησιμοποείτετοφορτιστήσε
εύφλεκτεςεπιφάνειες(π.χ.χαρτί,
ύφασμακτλ). Η υψηλή θερμότητα του
φορτιστή κατά τη διαδικασία φόρτισης
μπορεί να προκαλέσει τη δημιουργία
φωτιάς.
Ταπαιδιάπρέπειναεπιβλέπονται.
Κρατήστεταμακριάαπότοφορτιστή.
ΠΛΗΡΟΦΟΡΙΕΣΚΡΑΔΑΣΜΩΝ
Επίπεδοκραδασμών
Το επίπεδο εκπομπής κραδασμών που
αναφέρεται στο παρόν εγχειρίδιο
οδηγιών έχει μετρηθεί σύμφωνα
με το τυποποιημένο έλεγχο που
αναφέρεται στο ΕΝ 60745. Μπορεί
να συγκρίνει 2 διαφορετικά εργαλεία
για μια προκαταρκτική εκτίμηση της
έκθεσης στους κραδασμούς κατά τη
χρήση αυτών των εργαλειών στις
εφαρμογές που αναφέρονται σε αυτό το
εγχειρίδιο. Η χρήση των εργαλειών για
διαφορετικούς σκοπούς ή με διαφορετικά
ή κακοσυντηρημένα εξαρτήματα ίσως
αυξήσει το επίπεδο έκθεσης.
Οι στιγμές που το εργαλείο είναι εκτός
λειτουργίας ή όταν λειτουργεί αλλά δε
χρησιμοποιείται μειώνει σημαντικά το
επίπεδο έκθεσης.
Προστατευτείτε από τις επιπτώσεις των
κραδασμών συντηρώντας το εργαλείο και
τα εξαρτήματά του, διατηρώντας ζεστά τα
χέρια σας και οργανώνοντας τα σχέδια της
δουλειάς σας.
ΔΗΛΩΣΗΣΥΜΜΟΡΦΩΣΗΣ
Δηλώνουμε υπευθύνως ότι το προϊόν αυτό,
FIXA δραπανοκατσάβιδο κρούσης Li-Ion
14.4V, εκπληρώνει τους εξής κανονισμούς
ή κατασκευαστικές συστάσεις:
EN 60745-1, EN 60745-2-6, EN 55014-1,
EN 55014-2, EN 61000-3-2, EN 61000-3-3,
EN 60335-1, EN 60335-2-29, EN 62233
σύμφωνα με τις διατάξεις των οδηγιών
2006/42/EC, 2004/108/EC, 2006/95/EC,
2002/96/EC, 2002/95/EC.
Τεχνικός φάκελος από: IKEA of Sweden
AB, Box 702, Tulpanvägen 8, SE-343 81
Älmhult, SWEDEN.
Η κάτωθι υπογεγραμμένη είναι υπεύθυνη
για τη συγκέντρωση των αρχείων με τα
τεχνικά χαρακτηριστικά και κάνει την
παρούσα δήλωση εκ μέρους της
IKEA of Sweden AB.
Christina Niemelä Ström
Business Area Manager
IKEA of Sweden AB
ΣΥΝΑΡΜΟΛΟΓΗΣΗ
Πριναπόκάθεεργασίαμετο
ηλεκτρικόεργαλείο(π.χ.συντήρηση,
αλλαγήεξαρτήματος)καθώςκαικατα
τημεταφοράκαιτηναποθήκευση,
τοποθετήστετονδιακόπτη
περιστροφήςστηνκεντρικήθέση. Εάν
τεθεί σε λειτουργία κατά λάθος, μπορεί να
προκληθεί τραυματισμός.
18

Φόρτισημπαταρίας
Φορτίστεστοδραπανοκατσάβιδόσας
Όταν ο φορτιστής συνδέεται με την
παροχή ρεύματος, η κόκκινη δίοδος
στο τρυπάνι ανάβει. Το φως παραμένει
ανοιχτό, όσο η μπαταρία φορτίζεται (13).
Υπο κανονικές συνθήκες το
δραπανοκατσάβιδο μπορεί να φορτιστεί
εκατοντάδες φορές.
ΠΡΟΣΟΧΗ! Κατά τη διαδικασία της
φόρτισης παράγεται θερμότητα.
Σημείωση: Η μπαταρία που παρέχεται με
το δραπανοκατσάβιδο έχει φορτιστεί μόνο
για δοκιμαστικούς λόγους, γι’ αυτό πρέπει
να φορτιστεί πλήρως πριν από τη χρήση.
Αρχικά διαβάστε τις οδηγίες ασφαλείας και
μετά ακολουθήστε τις οδηγίες φόρτισης.
Εισάγετε το βύσμα του φορτιστή (15) στην
υποδοχή (13) του δραπανοκατσάβιδου.
Έπειτα συνδέστε το μετατροπέα στην
παροχή ρεύματος.
Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια ή
αιχμηρές γωνίες στο καλώδιο.
Ο μετατροπέας του φορτιστή και η
μπαταρία έχουν σχεδιαστεί για να
χρησιμοποιούνται μαζί.
Μη χρησιμοποιείτε ΠΟΤΕ αυτόν το
φορτιστή για τη φόρτιση άλλων
ασύρματων εργαλείων ή μπαταριών άλλων
κατασκευαστών. Η ισχύς της μπαταρίας
θα μειώνεται σταδιακά με την πάροδο
του χρόνου, ακόμα κι αν το εργαλείο δε
χρησιμοποιείται.
Η μπαταρία λιθίου προστατεύεται από την
πλήρη αποφόρτιση από την Ηλεκτρονική
Προστασία Στοιχείων (ECP). Όταν
αδειάζει, το μηχάνημα κλείνει μέσω
ενός κυκλώματος προστασίας: ο οδηγός
σταματάει να περιστρέφεται.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΜησυνεχίζετε
ναπατάτετοδιακόπτηOn/Offενώτο
εργαλείοέχειτεθείαυτόματαεκτός
λειτουργίας. Η μπαταρία μπορεί να
κατασταφεί .
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!Φορτίστε
τηνμπαταρίασεμιαμηεύφλεκτη
επιφάνεια.Μηφορτίζετετηνμπαταρία
γιαπάνωαπό8ώρες. Το κόκκινο
φως θα γίνει πράσινο όταν η μπαταρία
φορτιστεί πλήρως.
Αποσυνδέστε το καλώδιο και
αποθηκεύστε τον μετασχηματιστή όταν δε
χρησιμοποιείται.
Αποφύγετε τη φόρτιση της μπαταρίας σε
θερμοκρασίες ψύχους.
Μετάτηναφαίρεσητηςμπαταρίας
απότοεργαλείο,ενεργοποιήστε
τοδιακόπτηστροφών(5)μέχριη
μπαταρίανααποφορτιστείπλήρως.
Ξεβιδώστε τις βίδες από το περίβλημα και
αφαιρέστε το. Αποσυνδέστε τις ενώσεις
στη μπαταρία και αφαιρέστε την (Βλ.
Εικόνα Α).
ΟΔΗΓΙΕΣΧΡΗΣΕΩΣ
Αλλαγήεργαλείου
Η υποδοχή του εργαλείου τρυπήματος
SDS plus επιτρέπει την απλή και άνετη
αλλαγή των εξαρτημάτων τρυπήματος
χωρίς τη χρήση επιπλέον εργαλείων. Χάρη
στην βασική αρχή της λειτουργίας τους τα
εργαλεία τρυπήματος SDS plus κινούνται
ελεύθερα. Αυτό έχει ως αποτέλεσμα την
ακτινική εκκεντρότητα χωρίς φορτίο.
19
