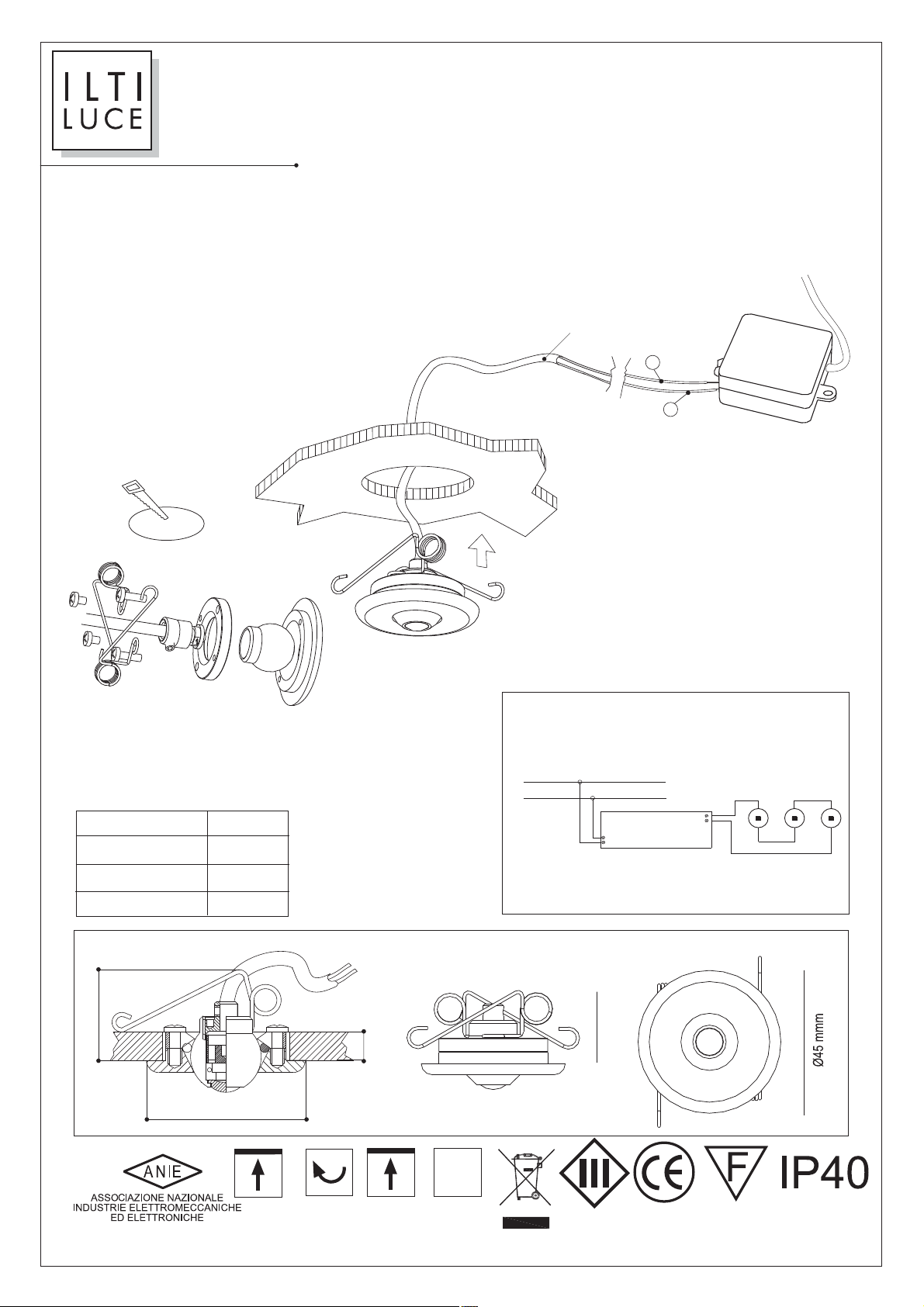

Ilti Luce BLUX08016250AA User manual

LUX 08
Istruzioni di montaggio
Mounting instructions
Betriebsanweisung
Instructions de montage
si consiglia la conservazione delle seguenti istruzioni
we suggest you to keep this copy for your files
wichtige auskunfte fuer ihre benutzung
merci de garder ces instructions pour reference
1W
4/25
Ø 45
(26)
23 mm
ITA-ESEMPI DI C LLEGAMENT (connessione in serie)
ENG-EXAMPLE F C NNECTI N (serial connection)
DEU-VERBINDUNGSBEISPIELE (serial verbindung)
FRA-EXEMPLE DE C NNECTI N (connection en serie)
LINEA 230 V 50/60 Hz
LINEA 110 V 50/60 Hz
max n°3 led
WALIMLED03350
350mA
+++
N
L
+
2
1
ALIMENTAT RI IN SERIE
FEEDER IN SERIAL C NNECTI N
SPEISER IN SERIAL VERBINDUNG
ALIMENTATI N EN SERIE
WALIMLED 08350
WALIMLED 03350
WALIMLED 12350
n° 3 Lux 08
n° 8 Lux 08
n° 12 Lux 08
ATTENZIONE: Dare tensione
all'impianto solo dopo aver collegato
tutti i LED all'alimentatore.
CAUTION: Connect the fitting to the
power supply only after connecting
all Led to the driver.
ATTENTION: Brancher le courant
seulement apres avoir connecter tous
les Led au transformateur.
ACHTUNG: Verbinden Sie die
Anlage nur nach alle Leds an der
speiser verbindet sind.
+
L=0,3 mt (2x0,35 mm )
2
WALIMLED03350
230V 50Hz
Ø 37
WALIMLED 01350
n° 1 Lux 08
DOCUMENTO CONFIDENZIALE
CONFIDENTIAL DOCUMENT
STRENG VERTRAULICH
DOCUMENT CONFIDENTIEL
BLUX08016250AA - bianco/white/weiss/blanc 5500° K
BLUX0801625WAA - bianco/white/weiss/blanc 3200° K
BLUX08016251PC - blu/blue/blau/bleu
BLUX08016252PC - verde/green/vert/gruen
BLUX08016253PC - giallo/yellow/gelb/jaune
BLUX08016254PC - rosso/red/rot/rouge

ILTI LUCE S.R.L
Via Pacini, 53 Torino (Italy)
tel.[phone] 2489412 2487286
fax [phone]
http://www.iltiluce.it e mail: [email protected]
5
ITA Rimuovere la rondella isolante e dissaldare
il Led
ENG-Remove the insulator washer and unsalde
the Led
DEU Nehmen Sie die scheibe ab und löten Sie
der Led
RA- nlever la rondelle isolante et dessauder
le Led
1
2
2
LUX 08
Manutenzione/sostituzione Led
Maintenance/replace Led plate
Bedienung/Ersetzung der Led platte
Entretier/substituer le led
1
2
DOCUMENTO CONFIDENZIALE
CONFIDENTIAL DOCUMENT
STRENG VERTRAULICH
DOCUMENT CONFIDENTIEL
3
ITA Svitare il fermacavo
ENG-Unscrew the cable-block
DEU Schrauben Sie die kabelklemme ab
RA-Devisser le bloque-cable
4
ITA Allentare il grano
ENG-Looser the small screw
DEU Losen Sie der bekesti gungsdübel
RA-Dévisser legerement le gran
2
ITA Smontare mollette di fissaggio
ENG-Disassemble the fixing spring
DEU Bau Sie der Springfeder ab
RA-Démontage des fixations
1
ITA Rimuovere il faretto
ENG-Remove the spot
DEU Nehmen Sie der spot weg
RA- nlever le spot
