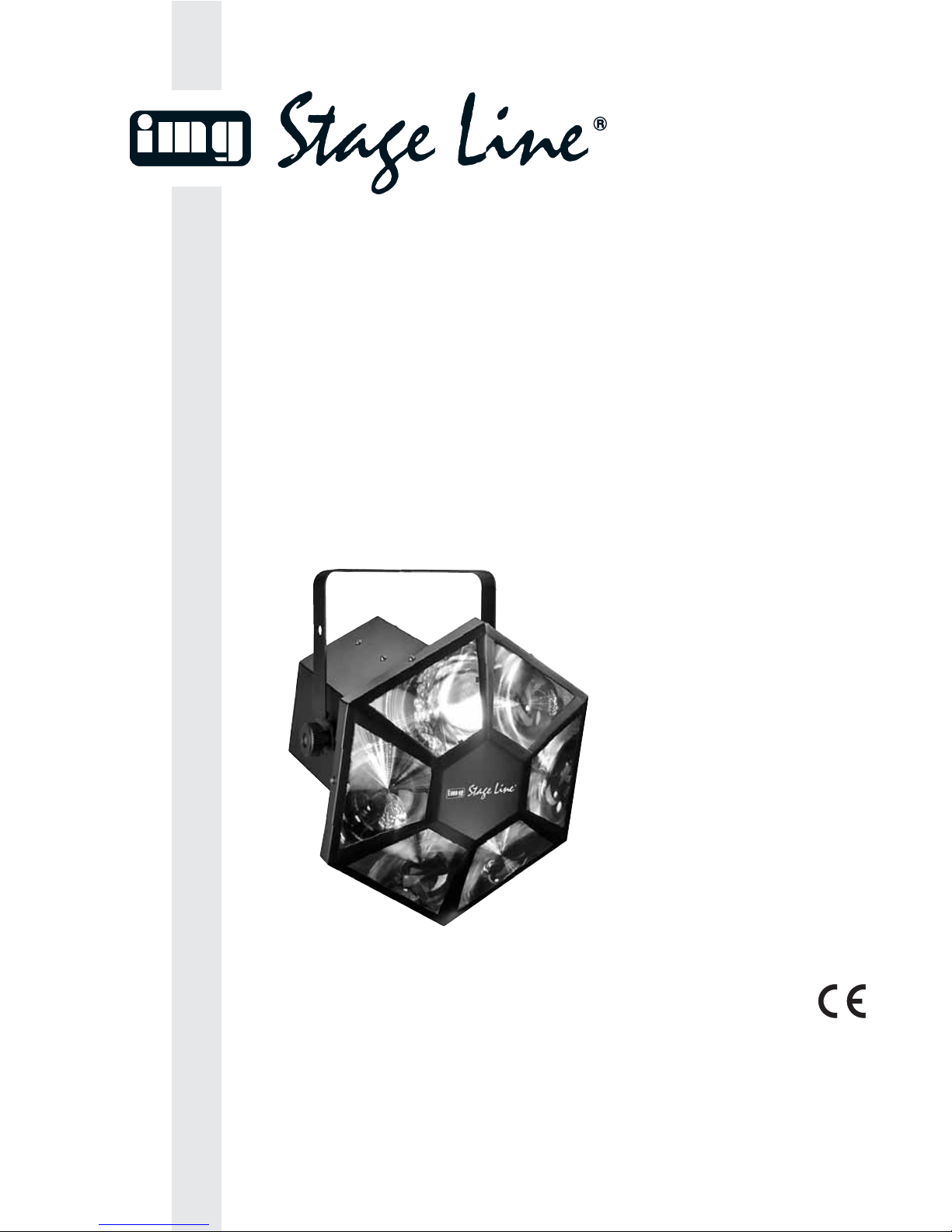

IMG STAGE LINE LED-320RGBW "TRAPEZOID" User manual

LED-DMX-LICHTEFFEKTGERÄT
LED DMX LIGHT EFFECT UNIT
JEU DE LUMIÈRE DMX À LEDS
UNITÀ DMX PER EFFETTI DI LUCE CON LED
“TRAPEZOID”
BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D’EMPLOI
ISTRUZIONI PER L’USO • MANUAL DE INSTRUCCIONES • INSTRUKCJA OBSŁUGI
VEILIGHEIDSVOORSCHRIFTEN • SIKKERHEDSOPLYSNINGER
SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA
LED-320RGBW Best.-Nr. 38.4290

2
wwwwww..iimmggssttaaggeelliinnee..ccoomm
®
Bevor Sie einschalten …
Wir wünschen Ihnen viel Spaß mit Ihrem neuen
Gerät von „img Stage Line“. Bitte lesen Sie diese
Bedienungsanleitung vor dem Betrieb gründlich
durch. Nur so lernen Sie alle Funktionsmöglich-
keiten kennen, vermeiden Fehlbedienungen und
schützen sich und Ihr Gerät vor eventuellen Schä-
den durch unsachgemäßen Gebrauch. Heben
Sie die Anleitung für ein späteres Nachlesen auf.
Der deutsche Text beginnt auf der Seite 4.
Before switching on …
We wish you much pleasure with your new “img
Stage Line” unit. Please read these operating
instructions carefully prior to operating the unit.
Thus, you will get to know all functions of the unit,
operating errors will be prevented, and yourself
and the unit will be protected against any damage
caused by improper use. Please keep the oper-
ating instructions for later use.
The English text starts on page 7.
Avant toute installation …
Nous vous souhaitons beaucoup de plaisir à uti-
liser cet appareil “img Stage Line”. Lisez ce mode
dʼemploi entièrement avant toute utilisation. Uni-
quement ainsi, vous pourrez apprendre lʼensem-
ble des possibilités de fonctionnement de lʼappa-
reil, éviter toute manipulation erronée et vous
protéger, ainsi que lʼappareil, de dommages
éventuels engendrés par une utilisation inadap-
tée. Conservez la notice pour pouvoir vous y
reporter ultérieurement.
La version française se trouve page 10.
Prima di accendere …
Vi auguriamo buon divertimento con il vostro
nuovo apparecchio di “img Stage Line”. Leggete
attentamente le istruzioni prima di mettere in fun-
zione lʼapparecchio. Solo così potete conoscere
tutte le funzionalità, evitare comandi sbagliati e
proteggere voi stessi e lʼapparecchio da even-
tuali danni in seguito ad un uso improprio. Con-
servate le istruzioni per poterle consultare anche
in futuro.
Il testo italiano inizia a pagina 13.
D
A
CH
GB
Innan du slår på enheten …
Vi önskar dig mycket glädje med din nya “img
Stage Line” produkt. Läs igenom säkerhetsföre-
skrifterna innan enheten tas i bruk för att undvika
skador till följd av felaktig hantering. Behåll
instruktionerna för framtida bruk.
Säkerhetsföreskrifterna återfinns på sidan 24.
Ennen kytkemistä …
Toivomme Sinulle paljon miellyttäviä hetkiä uuden
“img Stage Line” laitteen kanssa. Ennen laitteen
käyttöä Sinua huolellisesti tutustumaan turvalli-
suusohjeisiin. Näin vältyt vahingoilta, joita virheel-
linen laitteen käyttö saattaa aiheuttaa. Ole hyvä ja
säilytä käyttöohjeet myöhempää tarvetta varten.
Turvallisuusohjeet löytyvät sivulta 25.
F
B
CH
I
SFIN
Antes de la utilización …
Le deseamos una buena utilización para su nue-
vo aparato “img Stage Line”. Por favor, lea estas
instrucciones de uso atentamente antes de hacer
funcionar el aparato. De esta manera conocerá
todas las funciones de la unidad, se prevendrán
errores de operación, usted y el aparato estarán
protegidos en contra de todo daño causado por
un uso inadecuado. Por favor, guarde las instruc-
ciones para una futura utilización.
La versión española comienza en la página 16.
Voor u inschakelt …
Wij wensen u veel plezier met uw nieuwe appa-
raat van “img Stage Line”. Lees de veiligheids-
voorschriften grondig door, alvorens het appa-
raat in gebruik te nemen. Zo behoedt u zichzelf
en het apparaat voor eventuele schade door
ondeskundig gebruik. Bewaar de handleiding
voor latere raadpleging.
De veiligheidsvoorschriften vindt u op pagina 22.
Przed uruchomieniem …
Życzymy zadowolenia z nowego produktu “img
Stage Line”. Dzięki tej instrukcji obsługi będą
państwo w stanie poznać wszystkie funkcje tego
urządzenia. Stosując się do instrukcji unikną
państwo błędów i ewentualnego uszkodzenia
urządzenia na skutek nieprawidłowego użytko-
wania. Prosimy zachować instrukcję.
Tekst polski zaczyna się na stronie 19.
Før du tænder …
Tillykke med dit nye “img Stage Line” produkt.
Læs sikkerhedsanvisningerne nøje før ibrugtag-
ning, for at beskytte Dem og enheden mod ska-
der, der skyldes forkert brug. Gem manualen til
senere brug.
Sikkerhedsanvisningerne findes på side 23.
E PL
DK
B
NL

3

1
2 2
3
4
5
6
9
10

78
11 12
13
D Einstellungen über die Bedientasten
GB Adjustments via the operating buttons
F Réglages via les touches de commande
I Impostazioni tramite i tasti funzione
E Ajustes mediante los botones de funcionamiento
PL Obsługa za pomocą przycisków


4
D
A
CH
Auf der ausklappbaren Seite 3 finden Sie alle be-
schriebenen Bedienelemente und Anschlüsse.

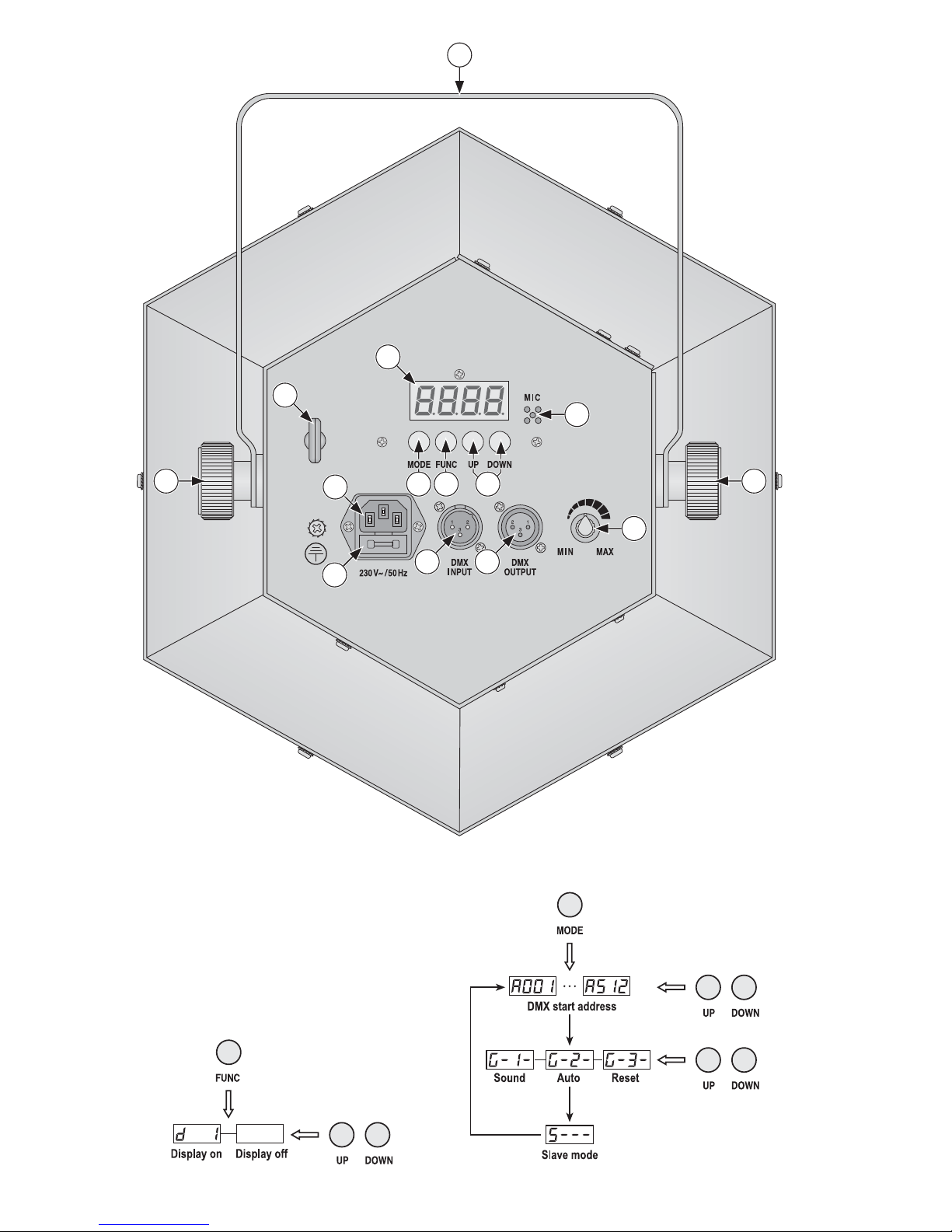

1 Übersicht der Bedienelemente
und Anschlüsse
1Montagebügel
2Feststellschrauben für den Montagebügel (1)
3Sicherungsöse zum Befestigen eines Fangseils
4LED-Display, zeigt den Betriebsmodus an
5Mikrofon zur Musiksteuerung
6Taste MODE zum Umschalten zwischen den
drei Betriebsarten (Abb. 3)
1. Betrieb mit DMX-Steuergerät Kapitel 7
(Display zeigt die eingestellte DMX-Start-
adresse, z. B. )
2. Betrieb ohne Steuergerät Kapitel 6
(Display zeigt , oder )
3. Slave-Betrieb Kapitel 6.1
(Display zeigt )
7Taste FUNC, um den Modus zum Ausschalten
des Displays aufzurufen (Abb. 2)
8Tasten UP und DOWN zum Ändern von Einstel-
lungen
9Netzbuchse zum Anschluss an eine Steckdose
(230 V~/50 Hz) über das beiliegende Netzkabel
10 Halterung für die Netzsicherung;
Eine geschmolzene Sicherung nur durch eine
gleichen Typs ersetzen.
11 Steuereingang (3-pol. XLR-Einbaustecker)
12 Steuerausgang (3-pol. XLR-Buchse)
13 Empfindlichkeitsregler für das Mikrofon (5)
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen erforderlichen Richtli-
nien der EU und ist deshalb mit gekennzeichnet.
Beachten Sie auch unbedingt die folgenden Punkte:
GVerwenden Sie das Gerät nur im Innenbereich
und schützen Sie es vor Tropf- und Spritzwasser,
hoher Luftfeuchtigkeit und Hitze (zulässiger Ein-
satztemperaturbereich 0 – 40 °C).
GDer Abstand zur angestrahlten Fläche sollte min-
destens 50 cm betragen.
GNehmen Sie das Gerät nicht in Betrieb bzw. ziehen
Sie sofort den Netzstecker aus der Steckdose,
1. wenn sichtbare Schäden am Gerät oder an der
Netzanschlussleitung vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der
Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Reparatur
in eine Fachwerkstatt.
GZiehen Sie den Netzstecker nie am Kabel aus
der Steckdose, fassen Sie immer am Stecker an.
GWird das Gerät zweckentfremdet, nicht sicher
montiert, falsch bedient oder nicht fachgerecht
repariert, kann keine Haftung für daraus resultie-
rende Sach- oder Personenschäden und keine
Garantie für das Gerät übernommen werden.
3 Einsatzmöglichkeiten
Dieses LED-Lichteffektgerät ist für den Einsatz auf
Bühnen, in Diskotheken und Partyräumen oder zu
Dekorationszwecken geeignet. Es projiziert rotie-
rende Muster aus blauen, roten, grünen und wei-
ßen Leuchtpunkten auf die angestrahlte Fläche.
Das Lichteffektgerät ist für die Steuerung über ein
DMX-Lichtsteuergerät ausgelegt (3 DMX-Kanäle).
Es kann aber auch ohne Steuergerät betrieben wer-
den, entweder als Einzelgerät oder zusammenge-
schaltet mit mehreren LED-320RGBW im Master/
Slave-Modus.
4 Montage
Das Lichteffektgerät über den Montagebügel (1) an
geeigneter Stelle festschrauben, z. B. an einer Tra-
verse oder an ein Leuchtenstativ.
Zum Ausrichten des Gerätes die Feststellschrau-
ben (2) lösen. Die gewünschte Neigung des Gerä-
einstellen und die Schrauben wieder fest anziehen.
WARNUNG Das Lichteffektgerät muss fachge-
recht und sicher montiert werden.
Wird es an einer Stelle installiert,
unter der sich Personen aufhalten
können, muss es zusätzlich gesi-
chert werden, z. B. durch ein Fang-
seil. Das Fangseil durch die Sicher-
heitsöse (3) führen und so befesti-
gen, dass der Fallweg des Gerätes
nicht mehr als 20 cm beträgt.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
WARNUNG Das Gerät wird mit lebensgefährli-
cher Netzspannung versorgt. Neh-
men Sie deshalb niemals selbst Ein-
griffe am Gerät vor! Es besteht die
Gefahr eines elektrischen Schlages.

5
D
A
CH
5 Inbetriebnahme
Das beiliegende Netzkabel an die Netzbuchse (9)
anschließen und den Stecker in eine Steckdose
(230 V~/50 Hz) stecken. Dadurch ist das Gerät ein-
geschaltet und der zuletzt eingestellte Betriebs-
modus aktiviert. Zum Ausschalten des Gerätes den
Netzstecker ziehen.
Um einen besseren Bedienkomfort zu erhalten,
ist es empfehlenswert, das Gerät an eine Steck-
dose anzuschließen, die sich über einen Licht-
schalter ein- und ausschalten lässt.
Vorsicht: Das Gerät darf
nicht über einen Dimmer
an die Netzspannung angeschlossen werden!
5.1 Display ein-/ausschalten
Zum Ausschalten des Displays (4) erst die Taste
FUNC (7) drücken: Das Display zeigt . Dann
die Taste UP oder DOWN (8) drücken: das Display
erlischt.
Zum Wiedereinschalten des Displays eine belie-
bige Taste [MODE (6), FUNC (7), UP oder DOWN
(8)] drücken: Das Display zeigt . Dann, damit
das Display wieder den Betriebmodus anzeigt, die
Taste MODE drücken.
6 Betrieb ohne Steuergerät
Für den Betrieb ohne Steuergerät sind die drei
Modi G1 bis G3 verfügbar:
– Musiksteuerung
Läuft Musik mit deutlichem Rhythmus im Bass-
bereich in ausreichender Lautstärke, werden die
Bewegungen und Wechsel der Lichtmuster über
das eingebaute Mikrofon (5) mit dem Takt der
Musik synchronisiert. Den Regler (13) für die
Mikrofonempfindlichkeit so weit im Uhrzeigersinn
aufdrehen, bis dass Gerät wie gewünscht auf die
Musik reagiert. Beim Ändern der Lautstärke an
der Musikanlage muss auch die Mikrofonemp-
findlichkeit entsprechend angepasst werden.
– Automatikmodus
Automatische Lichtshow: Die Bewegungen und
Wechsel der Lichtmuster laufen automatisch ab.
– Grundeinstellung (Reset)
Das Gerät setzt sich zurück: Der Steuermotor
fährt in eine definierte Ausgangsstellung und die
LEDs strahlen ein festes Lichtmuster ab.
Um das Gerät auf Betrieb ohne Steuergerät zu
schalten, die Taste MODE (6) so oft drücken, bis
, oder im Display (4) angezeigt
wird. Dann mit der Taste UP oder DOWN (8) aus
den drei Modi den gewünschten auswählen.
Hinweis: Die Modi G1 und G2 funktionieren nicht,
wenn ein DMX-Signal am Eingang DMX INPUT
(11) anliegt.
6.1 Master/Slave-Betrieb
Es lassen sich mehrere LED-320RGBW zusam-
menschalten, um so über ein Hauptgerät (Master-
Gerät) alle weiteren Nebengeräte (Slave-Geräte) zu
steuern.
1) Den Ausgang DMX OUTPUT (12) des Haupt-
gerätes über ein 3-poliges XLR-Kabel mit dem
Eingang DMX INPUT (11) des ersten Nebenge-
rätes verbinden.
2) Den Ausgang DMX OUTPUT des ersten Neben-
gerätes mit dem Eingang DMX INPUT des zwei-
ten Nebengerätes verbinden usw., bis alle Ge-
räte in einer Kette angeschlossen sind.
3) Die Nebengeräte müssen auf Slave-Betrieb ein-
gestellt werden. Um ein Nebengerät auf Slave-
Betrieb zu schalten, die Taste MODE (6) so oft
drücken, bis im Display (4) angezeigt wird.
7 DMX-Steuerung
Zur Bedienung über ein Lichtsteuergerät mit
DMX512-Protokoll (z. B. DMX-1440 oder DMX-
510USB von „img Stage Line“) verfügt das Licht-
effektgerät über drei DMX-Steuerkanäle. Die Funk-
tionen der Kanäle und die entsprechenden
DMX-Werte finden Sie in Kapitel 9.1.
7.1 Anschluss
Als DMX-Schnittstelle besitzt das Gerät 3-polige
XLR-Anschlüsse mit folgender Kontaktbelegung:
Pin 1 = Masse, 2 = DMX - , 3 = DMX+
Zum Anschluss sollten spezielle Kabel für hohen
Datenfluss verwendet werden. Normale abge-
schirmte Mikrofonkabel mit einem Leitungsquer-
schnitt von mindestens 2 × 0,22 mm2und möglichst
geringer Kapazität sind nur bei einer Gesamtkabel-
länge bis 100 m zu empfehlen. Bei Leitungslängen
ab 150 m wird grundsätzlich das Zwischenschalten
eines DMX-Aufholverstärkers (z. B. SR-103DMX
von „img Stage Line“) empfohlen.
1) Den DMX-Eingang (11) mit dem DMX-Ausgang
des Lichtsteuergerätes verbinden.
2) Den DMX-Ausgang (12) mit dem DMX-Eingang
des nächsten Lichteffektgerätes verbinden. Des-
WARNUNG Blicken Sie nicht direkt in die Licht-
quelle, das kann zu Augenschäden
führen.
Beachten Sie, dass sehr schnelle
Lichtwechsel bei fotosensiblen Men-
schen und Epileptikern epileptische
Anfälle auslösen können!

sen Ausgang wieder mit dem Eingang des nach-
folgenden Gerätes verbinden usw., bis alle Licht-
effektgeräte in einer Kette angeschlossen sind.
3) Den DMX-Ausgang des letzten DMX-Gerätes
der Kette mit einem 120-Ω-Widerstand (> 0,3 W)
abschließen: In die Buchse einen entsprechen-
den Abschlussstecker (z. B. DLT-123 von „img
Stage Line“) stecken.
7.2 Startadresse einstellen
Um das Gerät mit einem Lichtsteuergerät bedienen
zu können, muss die DMX-Startadresse für den
1. DMX-Kanal eingestellt werden. Ist z. B. am Steu-
ergerät die Adresse 5 zum Steuern des Lichteffekt-
gerätes vorgesehen, am LED-320RGBW die Start-
adresse 5 einstellen. Die DMX-Kanäle 2 und 3 sind
dann automatisch den beiden folgenden Adressen
zugeordnet (in diesem Beispiel 6 und 7). Als
nächstmögliche Startadresse für das folgende
DMX-gesteuerte Gerät könnte bei diesem Beispiel
dann die Adresse 8 verwendet werden.
Die Taste MODE (6) so oft drücken, bis im Display
(4) die zuletzt eingestellte Adresse, z. B. , an-
gezeigt wird. Dann mit der Taste UP oder DOWN
(8) die Adresse einstellen.
Nach dem Einstellen der Startadresse lässt sich
das Lichteffektgerät über das DMX-Steuergerät
bedienen. Sobald DMX-Signale empfangen wer-
den, blinkt in der Displayanzeige der Punkt hinter
dem Buchstaben .
8 Reinigung des Gerätes
Die sechs Linsen sollten in regelmäßigen Abstän-
den, je nach Verschmutzung durch Staub, Rauch
oder andere Schmutzpartikel gereinigt werden. Nur
dann kann das Licht in maximaler Helligkeit abge-
strahlt werden. Zum Säubern den Netzstecker aus
der Steckdose ziehen. Nur ein weiches, sauberes
Tuch und ein mildes Reinigungsmittel verwenden.
Zum Reinigen der anderen Gehäuseteile nur ein
weiches, sauberes Tuch benutzen. Auf keinen Fall
eine Flüssigkeit verwenden, die könnte in das
Gerät laufen und Beschädigungen verursachen.
9 Technische Daten
Stromversorgung: . . . . . . 230 V~/50 Hz
Leistungsaufnahme: . . . . 30 VA
Leuchtmittel: . . . . . . . . . . 156 superhelle LEDs
(48 × Rot, 36 × Grün,
36 × Blau, 36 × Weiß)
Einsatztemperatur: . . . . . 0 – 40 °C
Abmessungen, Gewicht: . 32 × 35 × 33 cm, 4,2 kg
9.1 DMX-Kanäle
Änderungen vorbehalten.
6
D
A
CH
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG geschützt.
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
Kanal 1: Rotation
DMX-
Wert
Funktion
0 – 100 Rotation 0°→180°
101 keine Rotation
102 – 255 automatische Rotation langsam →schnell
Kanal 2: Muster/Chase (Lauflichteffekt)
DMX-
Wert
Funktion DMX-
Wert
Funktion
0–7 LEDs aus (Blackout) 128 – 135 Chase 1
8–15 Muster 1 136 – 143 Chase 2
16 – 23 Muster 2 144 – 151 Chase 3
24 – 31 Muster 3 152 – 159 Chase 4
32 – 39 Muster 4 160 – 167 Chase 5
40 – 47 Muster 5 168 – 175 Chase 6
48 – 55 Muster 6 176 – 183 Chase 7
56 – 63 Muster 7 184 – 191 Chase 8
64 – 71 Muster 8 192 – 199 Chase 9
72 – 79 Muster 9 200 – 207 Chase 10
80 – 87 Muster 10 208 – 215 Chase 11
88 – 95 Muster 11 216 – 223 Chase 12
96 – 103 Muster 12 224 – 231 Chase 13
104 – 111 Muster 13 232 – 239 Chase 14
112 – 119 Muster 14 240 – 247 Chase 15
120 – 127 Muster 15 248 – 255 Chase 16
Kanal 3: Stroboskop-Effekt/Chase-Geschwindigkeit
DMX-
Wert
Funktion
(abhängig von der Einstellung von Kanal 2)
0–7
8 – 255
wenn für Kanal 2 ein Muster eingestellt ist:
kein Stroboskop-Effekt
Stroboskopeffekt langsam →schnell
0 – 255
wenn für Kanal 2 ein Chase-Programm eingestellt ist:
Chase-Geschwindigkeit langsam →schnell

All operating elements and connections de-
scribed can be found on the fold-out page 3.
1 Operating Elements
and Connections
1Mounting bracket
2Locking screws for the mounting bracket (1)
3Safety lug for fixing a safety rope
4LED display to show the operating mode
5Microphone for music control
6Button MODE to switch between the three oper-
ating modes (fig. 3)
1. Operation with DMX controller chapter 7
(display shows the adjusted DMX start ad-
dress, e. g. )
2. Operation without controller chapter 6
(display shows , or )
3. Slave operation chapter 6.1
(display shows )
7Button FUNC to call the mode to switch off the
display (fig. 2)
8Buttons UP and DOWN to change adjustments
9Mains jack for connection to a socket (230 V~/
50 Hz) via the supplied mains cable
10 Support for the mains fuse; only replace a blown
fuse by one of the same type.
11 Control input (3-pole XLR chassis plug)
12 Control output (3-pole XLR jack)
13 Sensitivity control for the microphone (5)
2 Safety Notes
The unit corresponds to all required directives of
the EU and is therefore marked with .
It is essential to observe the following items:
GThe unit is suitable for indoor use only. Protect it
against dripping water and splash water, high air
humidity and heat (admissible ambient tempera-
ture range 0 – 40 °C).
GThe minimum distance to the illuminated area
should be 50 cm.
GDo not set the unit into operation, or immediately
disconnect the mains plug from the mains socket if
1. there is visible damage to the unit or to the
mains cable,
2. a defect might have occurred after a drop or
similar accident,
3. malfunctions occur.
The unit must in any case be repaired by skilled
personnel.
GNever pull the mains cable to disconnect the mains
plug from the mains socket, always seize the plug.
GNo guarantee claims for the unit and no liability
for any resulting personal damage or material
damage will be accepted if the unit is used for
other purposes than originally intended, if it is not
safely mounted or operated, or not repaired in an
expert way.
GImportant for U. K. Customers!
The wires in this mains lead are coloured in ac-
cordance with the following code:
green/yellow = earth,
blue = neutral
brown = live
As the colours of the wires in the mains lead of
this appliance may not correspond with the
coloured markings identifying the terminals in
your plug, proceed as follows:
1. The wire which is coloured green and yellow
must be connected to the terminal in the plug
which is marked with the letter E or by the earth
symbol , or coloured green or green and yel-
low.
2. The wire which is coloured blue must be con-
nected to the terminal which is marked with the
letter N or coloured black.
3. The wire which is coloured brown must be con-
nected to the terminal which is marked with the
letter L or coloured red.
Warning – This appliance must be earthed.
3 Applications
This LED light effect unit is suitable for applications
on stage, in discothèques and party rooms and for
decoration purposes. It projects rotating patterns
on the illuminated area consisting of points lighting
in blue, red, green and white.
The light effect unit is designed for control via a
DMX light controller (3 DMX channels). However, it
can also be operated without a controller, either as
an individual unit or interconnected with several
LED-320RGBW units in the master/slave mode.
WARNING The unit is supplied with hazardous
mains voltage. Leave servicing to
skilled personnel only. Inexpert han-
dling or modification of the unit may
cause an electric shock hazard.
If the unit is to be put out of operation
definitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.
7
GB

4 Mounting
Tightly screw the light effect unit via the mounting
bracket (1) to a suitable place, e. g. to a cross bar
or a lighting stand.
To adjust the unit, release the locking screws (2).
Adjust the desired inclination of the unit, and then
retighten the screws.
5 Setting into Operation
Connect the mains cable supplied to the mains jack
(9) and the plug to a socket (230 V~/50 Hz). Thus,
the unit is switched on and the operating mode last
adjusted is activated. To switch off the unit, discon-
nect the mains plug.
For a more convenient operation, it is recom-
mended to connect the unit to a socket which can
be switched on and off via a light switch.
Caution: Do not connect the unit to the mains volt-
age via a dimmer!
5.1 Switching the display on/off
To switch off the display (4), first press the button
FUNC (7): The display shows . Then press
the button UP or DOWN (8): the display will be
extinguished.
To switch on the display again, press any button
[MODE (6), FUNC (7), UP or DOWN (8)]: The dis-
play shows . Then press the button MODE so
that the display shows the operating mode again.
6 Operation without Controller
For the operation without controller three modes
G1 to G3 are available:
– Music control
If music is played at sufficient volume with a clear
rhythm in the bass range, the movements and
changes of the light patterns will be synchronized
to the beat of the music via the integrated micro-
phone (5). Advance the control (13) for the micro-
phone sensitivity clockwise so that the unit
responds to the music as desired. When chang-
ing the volume at the music system, also the sen-
sitivity of the microphone has to be adapted
accordingly.
– Automatic mode
Automatic light show: The movements and
changes of the light patterns run automatically.
– Basic setting (reset)
Reset of the unit: The control motor goes to a
defined starting position and the LEDs radiate a
fixed light pattern.
To switch the unit to operation without controller,
press the button MODE (6) so many times until
, or is shown on the display (4).
Then select the desired mode from the three
modes with the button UP or DOWN (8).
Note: The modes G1 and G2 do not function when
a DMX signal is present at the input DMX INPUT
(11).
6.1 Master/slave operation
Several LED-320RGBW units may be intercon-
nected to control all further slave units via a master
unit.
1) Connect the output DMX OUTPUT (12) of the
master unit via a 3-pole XLR cable to the input
DMX INPUT (11) of the first slave unit.
2) Connect the output DMX OUTPUT of the first
slave unit to the input DMX INPUT of the second
slave unit etc., until all units are connected in a
chain.
3) The slave units must be adjusted to slave oper-
ation. To switch a slave unit to slave operation,
press the button MODE (6) so many times until
is shown on the display (4).
7 DMX Control
For operation via a light controller with DMX512
protocol (e. g. DMX-1440 or DMX-510USB from
“img Stage Line”) the light effect unit is equipped
with three DMX control channels. The functions of
the channels and the corresponding DMX values
can be found in chapter 9.1.
7.1 Connection
As a DMX interface the unit is equipped with 3-pole
XLR connections with the following contact config-
uration: pin 1 = ground, 2 = DMX - , 3 = DMX+
WARNING Never look directly into the light
source, this may cause eye damage.
Please note that fast changes in light-
ing may trigger epileptic seizures
with photosensitive persons or per-
sons with epilepsy!
WARNING Mount the light effect unit safely and
expertly. If the unit is installed at a
place where people may walk or sit
under it, additionally secure it, e. g. by
a safety rope. Lead the safety rope
through the safety lug (3) and fix it so
that the maximum falling distance of
the unit will not exceed 20 cm.
8
GB

For connection, special cables for high data flow
should be used. Standard microphone cables with
screening and a minimum cross section of 2 ×
0,22 mm2and with a capacity as low as possible
can only be recommended for a total cable length
of up to 100 m. For cable lengths exceeding 150 m
it is recommended to insert a DMX level matching
amplifier (e. g. SR-103DMX from “img Stage Line”).
1) Connect the DMX input (11) to the DMX output
of the light controller.
2) Connect the DMX output (12) to the DMX input
of the next light effect unit. Connect its output
again to the input of the following unit, etc. until
all light effect units are connected in a chain.
3) Terminate the DMX output of the last DMX unit
of the chain with a 120 Ω resistor (> 0.3 W): Con-
nect a corresponding terminating plug (e. g.
DLT-123 from “img Stage Line”) to the jack.
7.2 Adjusting the start address
For operating the unit with a light controller, adjust
the DMX start address for the first DMX channel. If
e. g. the address 5 on the controller is provided to
control the light effect unit, adjust the start address
5 on the LED-320RGBW. The DMX channels 2 and
3 are then automatically assigned to the two fol-
lowing addresses (in this example 6 and 7). As the
next possible start address for the following DMX-
controlled unit, the address 8 could be used in this
example.
Press the button MODE (6) so many times until the
display (4) shows the address last adjusted, e. g.
.Then adjust the address with the button UP
or DOWN (8).
After adjusting the start address, the light effect
unit can be operated via the DMX controller. Once
DMX signals are received, the point behind the let-
ter in the display indication will flash.
8 Cleaning the Unit
The six lenses should be cleaned at regular inter-
vals, depending on impurities caused by dust,
smoke or other particles. Only this will ensure that
the light is radiated at maximum brightness. For
cleaning, disconnect the mains plug from the
socket. Only use a soft, clean cloth and a mild
detergent.
For cleaning the other parts of the housing, only
use a soft, clean cloth. Never use any fluid; it may
leak into the unit and cause damage.
9 Specifications
Power supply: . . . . . . . . . 230 V~/50 Hz
Power consumption: . . . . 30 VA
Illuminant: . . . . . . . . . . . . 156 super bright LEDs
(48 × red, 36 × green,
36 × blue, 36 × white)
Ambient temperature: . . . 0 – 40 °C
Dimensions, weight: . . . . 32 × 35 × 33 cm, 4.2 kg
9.1 DMX channels
Subject to technical modifications.
9
GB
All rights reserved by MONACOR
®
INTERNATIONAL GmbH & Co. KG. No part of this instruction manual
may be reproduced in any form or by any means for any commercial use.
Channel 1: Rotation
DMX
value
Function
0 – 100 rotation 0°→180°
101 no rotation
102 – 255 automatic rotation slow →fast
Channel 2: Pattern /chase (running light effect)
DMX
value
Function DMX
value
Function
0–7 LEDs off (blackout) 128 – 135 chase 1
8–15 pattern 1 136 – 143 chase 2
16 – 23 pattern 2 144 – 151 chase 3
24 – 31 pattern 3 152 – 159 chase 4
32 – 39 pattern 4 160 – 167 chase 5
40 – 47 pattern 5 168 – 175 chase 6
48 – 55 pattern 6 176 – 183 chase 7
56 – 63 pattern 7 184 – 191 chase 8
64 – 71 pattern 8 192 – 199 chase 9
72 – 79 pattern 9 200 – 207 chase 10
80 – 87 pattern 10 208 – 215 chase 11
88 – 95 pattern 11 216 – 223 chase 12
96 – 103 pattern 12 224 – 231 chase 13
104 – 111 pattern 13 232 – 239 chase 14
112 – 119 pattern 14 240 – 247 chase 15
120 – 127 pattern 15 248 – 255 chase 16
Channel 3: Stroboscope effect /chase speed
DMX
value
Function
(depending on the adjustment of channel 2)
0–7
8 – 255
if a pattern has been adjusted for channel 2
no stroboscope effect
stroboscope effect slow →fast
0 – 255
if a chase programme has been adjusted for channel 2:
chase speed slow →fast

Ouvrez le présent livret page 3 de manière à
visualiser les éléments et branchements.
1 Eléments et branchements
1Etrier de montage
2Vis de réglage pour lʼétrier de montage (1)
3Oeillet de sécurité pour fixer une élingue
4Affichage à LEDs, indique le mode de fonction-
nement
5Microphone pour la gestion via la musique
6Touche MODE pour commuter entre les trois
modes de fonctionnement (schéma 3) :
1. Fonctionnement avec contrôleur DMX,
chapitre 7
(lʼaffichage indique lʼadresse de démarrage
DMX réglée, par exemple ).
2. Fonctionnement sans contrôleur, chap. 6
(lʼaffichage indique , ou )
3. Mode Slave, chapitre 6.1
(lʼaffichage indique )
7Touche FUNC, pour appeler le mode de désac-
tivation de lʼaffichage (schéma 2)
8
Touches UP et DOWN pour modifier les réglages
9Prise secteur pour brancher lʼappareil via le cor-
don secteur livré à une prise 230 V~/50 Hz
10 Support pour le porte-fusible : tout fusible fondu
doit être remplacé impérativement par un fusi-
ble de même type.
11 Entrée de commande (fiche XLR 3 pôles mâle)
12 Sortie de commande (fiche XLR 3 pôles,
femelle)
13 Réglage de sensibilité pour le microphone (5)
2 Conseils dʼutilisation et de sécurité
Lʼappareil répond à toutes les directives nécessaires
de lʼUnion européenne et porte donc le symbole .
Respectez scrupuleusement les points suivants :
GLʼappareil nʼest conçu que pour une utilisation en
intérieur. Protégez-le de tout type de projections
dʼeau, des éclaboussures, dʼune humidité élevée
de lʼair et de la chaleur (plage de température de
fonctionnement autorisée : 0 – 40 °C).
GLa distance minimale avec lʼobjet à éclairer
devrait être de 50 cm.
GNe faites pas fonctionner lʼappareil ou débran-
chez-le immédiatement du secteur lorsque :
1. des dommages visibles apparaissent sur lʼap-
pareil ou sur le cordon secteur,
2. après une chute ou un cas similaire, vous avez
un doute sur lʼétat de lʼappareil,
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être
réparés par un technicien spécialisé.
GNe débranchez jamais lʼappareil en tirant sur le
cordon secteur ; retirez toujours le cordon sec-
teur en tirant la fiche.
GNous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si
lʼappareil est utilisé dans un but autre que celui
pour lequel il a été conçu, sʼil nʼest pas correcte-
ment monté, utilisé ou nʼest pas réparé par une
personne habilitée, en outre, la garantie devien-
drait caduque.
3 Possibilités dʼutilisation
Ce jeu de lumière est conçu pour une utilisation sur
scène, en discothèque, dans des salles de fêtes ou
pour créer des décorations. Il projette des modèles
tournants formés de points lumineux bleus, rouges,
verts et blancs sur la surface éclairée.
Le jeu de lumière est conçu pour une gestion via
un contrôleur de lumière DMX (3 canaux DMX), il
peut également fonctionner sans contrôleur, soit
comme appareil seul soit avec plusieurs LED-
320RGBW en mode Master/Slave.
4 Montage
Vissez le jeu de lumière via lʼétrier de montage (1)
à lʼendroit voulu, par exemple sur une traverse ou
un pied de lumière.
AVERTISSEMENT Le jeu de lumière doit être
monté de manière profession-
nelle et sûre. Sʼil doit être sus-
pendu au-dessus de per-
sonnes, il doit être en plus
assuré, p. ex. avec une élingue
de sécurité. Faites passer
lʼélingue via lʼœillet (3) et
fixez-la de telle sorte que la
distance de chute de lʼappa-
reil ne puisse pas être supé-
rieure à 20 cm.
Lorsque lʼappareil est définitivement retiré
du service, vous devez le déposer dans
une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
AVERTISSEMENT Lʼappareil est alimenté par
une tension dangereuse. Ne
touchez jamais lʼintérieur de
lʼappareil, vous pourriez vous
électrocuter.
10
F
B
CH

Pour orienter lʼappareil, desserrez les vis de
réglage (2), réglez lʼinclinaison voulue de lʼappareil
puis revissez les vis.
5 Mise en service
Reliez le cordon secteur livré à la prise secteur (9)
et lʼautre extrémité à une prise 230 V~/50 Hz. Lʼap-
pareil est ainsi allumé, le dernier mode de fonction-
nement réglé est activé. Pour éteindre lʼappareil,
débranchez le cordon secteur.
Pour un meilleur confort dʼutilisation, il est
recommandé de relier lʼappareil à une prise secteur
pouvant être allumée et éteinte via un interrupteur.
Attention ! Lʼappareil
ne doit pas être relié à la ten-
sion secteur via un dimmer !
5.1 Activation/Désactivation de lʼaffichage
Pour désactiver lʼaffichage (4), appuyez tout
dʼabord sur la touche FUNC (7) : lʼaffichage indique
. Appuyez ensuite sur la touche UP ou DOWN
(8) : lʼaffichage sʼéteint.
Pour activer à nouveau lʼaffichage, appuyez au
choix sur une touche [MODE (6), FUNC (7), UP ou
DOWN (8)] ; lʼaffichage indique . Appuyez
ensuite sur la touche MODE pour que lʼaffichage
indique à nouveau le mode de fonctionnement.
6 Fonctionnement sans contrôleur
Trois modes G1 à G3 sont disponibles pour un
fonctionnement sans contrôleur :
– gestion par la musique
Si la musique est jouée à un volume suffisant
avec un rythme clair dans la plage des graves,
les mouvements et changements des modèles
de lumière sont synchronisés avec le rythme de
la musique via le microphone intégré (5). Tournez
le réglage (13) pour la sensibilité du micro dans
le sens des aiguilles dʼune montre jusquʼà ce que
lʼappareil réagisse comme voulu à la musique. Si
le volume est modifié sur lʼinstallation de
musique, la sensibilité du microphone doit être
adaptée en conséquence.
– Mode automatique
Show lumineux automatique : les mouvements et
changements des modèles de lumière se font
automatiquement.
– réglage de base (Reset) :
Lʼappareil se réinitialise. Le moteur de com-
mande va dans une position définie, les LEDs
dessinent un modèle lumineux fixe.
Pour activer lʼappareil sur un fonctionnement sans
contrôleur, appuyez sur la touche MODE (6)
jusquʼà ce que , ou soit visible sur
lʼaffichage (4). Sélectionnez ensuite avec la touche
UP ou DOWN (8), le mode voulu parmi les trois
existants.
Conseil : les modes G1 et G2 ne fonctionnent pas
si un signal DMX est présent à lʼentrée DMX INPUT
(11).
6.1 Mode Master /Slave
Il est possible de brancher ensemble plusieurs
LED-320RGBW pour gérer tous les appareils auxi-
liaires (appareils Slave) via lʼappareil principal
(appareil Master).
1) Reliez la sortie DMX OUTPUT (12) de lʼappareil
principal via un cordon XLR 3 pôles à lʼentrée
DMX INPUT (11) du premier appareil auxiliaire.
2) Reliez la sortie DMX OUTPUT du premier appa-
reil auxiliaire à lʼentrée DMX INPUT du
deuxième appareil auxiliaire de manière à ce
que tous les appareils soient reliés en une
chaîne.
3) Les appareils auxiliaires doivent être réglés sur
le mode Slave. Pour commuter un appareil auxi-
liaire sur le mode Slave, appuyez sur la touche
MODE (6) jusquʼà ce que soit visible sur
lʼaffichage (4).
7 Gestion DMX
Pour une utilisation via un contrôleur avec proto-
cole DMX512 (p. ex. DMX-1440 ou DMX-510USB
de “img Stage Line”), le jeu de lumière dispose de
trois canaux de commande DMX. Les fonctions
des canaux et les valeurs DMX correspondantes
sont décrites dans le chapitre 9.1.
7.1 Branchement
Lʼappareil possède des prises XLR 3 pôles avec la
configuration suivante pour lʼinterface DMX :
pin 1 = masse, 2 = DMX
- , 3 = DMX +
Pour le branchement, il est recommandé dʼutiliser
des câbles spécifiques pour des flots importants de
données. Lʼemploi de câbles micro usuels avec
blindage et une section de 2 × 0,22 mm2au moins
et la capacité la plus faible possible nʼest recom-
mandé que pour des longueurs de câble de 100 m
AVERTISSEMENT Ne regardez jamais directe-
ment la source de lumière,
cela peut générer des troubles
de la vue.
Nʼoubliez pas que des change-
ments très rapides de lumière
peuvent déclencher des crises
dʼépilepsie chez les personnes
photosensibles et épileptiques.
11
F
B
CH

maximum. Pour des longueurs de liaison à partir de
150 m, il est recommandé dʼinsérer un amplifica-
teur DMX de signal (par exemple SR-103DMX de
“img Stage Line”).
1) Reliez lʼentrée DMX (11) à la sortie DMX du
contrôleur.
2) Reliez la sortie DMX (12) à lʼentrée DMX du jeu
de lumière suivant. Reliez sa sortie à lʼentrée du
prochain appareil et ainsi de suite jusquʼà ce que
tous les jeux de lumière soient reliés dans une
chaîne.
3) Terminez la sortie DMX du dernier jeu de
lumière DMX de la chaîne avec une résistance
120 Ω (> 0,3 W) : reliez un bouchon correspon-
dant (par exemple DLT-123 de “img Stage Line”)
à la fiche.
7.2 Réglage de lʼadresse de démarrage
Pour pouvoir utiliser lʼappareil avec un contrôleur,
lʼadresse de démarrage DMX doit être réglée pour
le premier canal DMX. Si par exemple sur le
contrôleur, lʼadresse 5 est utilisée pour contrôler le
jeu de lumière, réglez lʼadresse de démarrage 5 sur
le LED-320RGBW. Les canaux DMX 2 et 3 sont
automatiquement attribuées aux adresses sui-
vantes (dans cet exemple 6 et 7). Comme adresse
de démarrage immédiatement suivante pour lʼap-
pareil à gestion DMX suivant, on pourrait, dans cet
exemple, utiliser lʼadresse 8.
Appuyez sur la touche MODE (6) pour que la der-
nière adresse réglée soit visible sur lʼaffichage (4),
par exemple . Réglez ensuite lʼadresse avec
la touche UP ou DOWN (8).
Une fois lʼadresse de démarrage réglée, le jeu
de lumière peut être utilisé via le contrôleur DMX.
Dès que les signaux DMX sont reçus, le point der-
rière la lettre clignote sur lʼaffichage.
8 Nettoyage de lʼappareil
Les six lentilles devraient être nettoyées régulière-
ment de toute poussière, fumée ou autres parti-
cules de salissure. Cʼest à cette condition que la
lumière sera émise avec une luminosité maximale.
Pour procéder au nettoyage, débranchez la
fiche secteur du secteur. Utilisez un tissu propre
et doux et un produit de nettoyage doux.
Pour nettoyer les autres éléments du boîtier, uti-
lisez exclusivement un tissu doux et propre. Nʼutili-
sez en aucun cas de liquide, il pourrait couler dans
lʼappareil et créer des dégâts.
9 Caractéristiques techniques
Alimentation : . . . . . . . . . 230 V~/50 Hz
Consommation : . . . . . . . 30 VA
Lampe : . . . . . . . . . . . . . . 156 LEDs très claires,
(48 rouges, 36 vertes,
36 bleues, 36 blanches)
Température fonc. : . . . . . 0 – 40 °C
Dimensions, poids : . . . . . 32 × 35 × 33 cm, 4,2 kg
9.1 Canaux DMX
Tout droit de modification réservé.
12
F
B
CH
Notice dʼutilisation protégée par le copyright de MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toute
reproduction même partielle à des fins commerciales est interdite.
Canal 1: Rotation
Valeur
DMX
Fonction
0 – 100 Rotation 0°→180°
101 pas de rotation
102 – 255 rotation automatique lent →rapide
Canal 2: Modèle /Chase (effet lumière défilant)
DMX-
Wert
Fonction DMX-
Wert
Fonction
0–7 LEDs
éteintes
(Blackout) 128 – 135 Chase 1
8–15 Modèle 1 136 – 143 Chase 2
16 – 23 Modèle 2 144 – 151 Chase 3
24 – 31 Modèle 3 152 – 159 Chase 4
32 – 39 Modèle 4 160 – 167 Chase 5
40 – 47 Modèle 5 168 – 175 Chase 6
48 – 55 Modèle 6 176 – 183 Chase 7
56 – 63 Modèle 7 184 – 191 Chase 8
64 – 71 Modèle 8 192 – 199 Chase 9
72 – 79 Modèle 9 200 – 207 Chase 10
80 – 87 Modèle 10 208 – 215 Chase 11
88 – 95 Modèle 11 216 – 223 Chase 12
96 – 103 Modèle 12 224 – 231 Chase 13
104 – 111 Modèle 13 232 – 239 Chase 14
112 – 119 Modèle 14 240 – 247 Chase 15
120 – 127 Modèle 15 248 – 255 Chase 16
Canal 3: Effet Stroboscope / Vitesse Chase
Valeur
DMX
Fonction
(dépend du réglage du canal 2)
0–7
8 – 255
si un modèle est réglé pour le canal 2 :
pas d’effet stroboscope
Effet stroboscope lent →rapide
0 – 255
si un programme Chase est réglé pour le canal 2 :
Vitesse du Chase lent →rapide

A pagina 3, se aperta completamente, vedrete
sempre gli elementi di comando e i collega-
menti descritti.
1 Elementi di comando e collegamenti
1Staffa di montaggio
2Viti di bloccaggio per la staffa di montaggio (1)
3Asola di sicurezza per fissare una fune di tratte-
nuta
4Display a LED indica il modo di funzionamento
5Microfono per il comando tramite la musica
6Tasto MODE per cambiare fra i tre modi di fun-
zionamento (fig. 3)
1. Funzionamento con unità di comando DMX
Capitolo 7
(il display indica lʼindirizzo di start DMX impo-
stato, p. es. )
2. Funzionamento senza unità di comando
Capitolo 6
(il display indica , o )
3. Funzionamento Slave Capitolo 6.1
(il display indica )
7Tasto FUNC, per chiamare il modo per spe-
gnere il display (fig. 2)
8
Tasti UP e DOWN per modificare le impostazioni
9Presa per il collegamento con una presa di rete
(230 V~/50 Hz) tramite il cavo in dotazione
10 Portafusibili; sostituire un fusibile difettoso solo
con uno dello stesso tipo.
11 Ingresso di comando (connettore XLR a 3 poli
da pannello)
12 Uscita di comando (presa XLR a 3 poli)
13 Regolatore della sensibilità del microfono (5)
2 Avvertenze di sicurezza
Questʼapparecchio è conforme a tutte le direttive
richieste dellʼUE e pertanto porta la sigla .
Si devono osservare assolutamente anche i
seguenti punti:
G
Usare lʼapparecchio solo allʼinterno di locali e pro-
teggerlo dallʼacqua gocciolante e dagli spruzzi
dʼacqua, da alta umidità dellʼaria e dal calore
(temperatura dʼimpiego ammessa fra 0 e 40 °C).
GLa distanza dalla superficie irradiata non deve
essere inferiore a 50 cm.
GNon mettere in funzione lʼapparecchio e staccare
subito la spina rete se:
1. lʼapparecchio o il cavo rete presentano dei
danni visibili;
2. dopo una caduta o dopo eventi simili sussiste
il sospetto di un difetto;
3. lʼapparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad unʼoffi-
cina competente.
GStaccare il cavo rete afferrando la spina, senza
tirare il cavo.
GNel caso dʼuso improprio, di montaggio non
sicuro, dʼimpiego scorretto o di riparazione non a
regola dʼarte dellʼapparecchio, non si assume
nessuna responsabilità per eventuali danni con-
sequenziali a persone o a cose e non si assume
nessuna garanzia per lʼapparecchio.
3 Possibilità dʼimpiego
Questa unità per effetti di luce con LED è adatta
allʼimpiego in discoteche e per party oppure per
scopo decorativi. Proietta sulla superficie irradiata
dei disegni roteanti con punti luminosi blu, rossi,
verdi e bianchi.
Lʼunità è prevista per il comando da parte di
unʼunità DMX di comando luce (3 canali di
comando DMX). Tuttavia può funzionare anche
senza unità di comando, come apparecchio singolo
oppure, nel modo Master/Slave, insieme con più
LED-320RGBW.
4 Montaggio
Fissare lʼapparecchio per mezzo della staffa di
montaggio (1) in un posto adatto, p. es. a una tra-
versa o a uno stativo per fari.
AVVERTIMENTO Lʼapparecchio deve essere
montato in modo sicuro e a
regola dʼarte. Se viene instal-
lato in un luogo sotto il quale si
possono trattenere delle per-
sone, è richiesto un sistema di
sicurezza supplementare p. es.
per mezzo di una fune di trat-
tenuta. Far passare la fune
attraverso lʼasola (3) e fissarla
in modo tale che la caduta del-
lʼapparecchio non possa supe-
rare i 20 cm.
Se si desidera eliminare lʼapparecchio
definitivamente, consegnarlo per lo smalti-
mento ad unʼistituzione locale per il rici-
claggio.
AVVERTIMENTO Lʼapparecchio funziona con
pericolosa tensione di rete.
Non intervenire mai personal-
mente al suo interno! Esiste il
pericolo di una scarica elettrica.
13
I

Per orientare lʼunità allentare le viti di bloccaggio
(2). Impostare lʼinclinazione desiderata dellʼunità e
stringere nuovamente le viti.
5 Messa in funzione
Collegare il cavo rete in dotazione con la presa (9)
e quindi inserire la spina in una presa di rete
(230 V~/50 Hz). Così, lʼunità è accesa ed è attivato
il modo di funzionamento impostato per ultimo. Per
spegnere lʼapparecchio staccare la spina dalla
presa di rete.
Per maggiore comodità è consigliabile collegare
lʼunità con una presa comandata da un interruttore
di luce.
Attenzione: Lʼapparecchio non deve essere colle-
gato con la tensione di rete per mezzo di un dimmer!
5.1 Accendere/spegnere il display
Per spegnere il display (4) premere dapprima il
tasto FUNC (7): il display indica . Quindi pre-
mere il tasto UP o DOWN (8): il display si spegne.
Per riaccendere il display premere un qualsiasi
tasto [MODE (6), FUNC (7), UP o DOWN (8)]: il
display indica . Quindi, perché il display indi-
chi nuovamente il modo di funzionamento, premere
il tasto MODE.
6 Funzionamento senza
unità di comando
Per il funzionamento senza unità di comando sono
disponibili i tre modi G1 a G3:
– Comando tramite la musica
Se la musica è riprodotta con chiaro ritmo nei
bassi e con volume sufficiente, i movimenti e il
cambio dei disegni sono sincronizzati con il ritmo
della musica per mezzo del microfono (5) inte-
grato. Aprire il regolatore (13) per la sensibilità
del microfono in senso orario finché lʼapparec-
chio reagisce come desiderato alla musica. Se si
cambia il volume dellʼimpianto di musica occorre
adattare in relazione anche la sensibilità del
microfono.
– Modo automatico
Show automatico di luci: I movimenti e il cambio
dei disegni si svolgono automaticamente.
– Impostazione base (Reset)
Reset dellʼapparecchio: il motore di comando si
porta in una posizione stabilita di partenza, e i
LED emettono un disegno fisso di luci.
Per impostare il funzionamento senza unità di
comando, premere il tasto MODE (6) tante volte
finché il display (4) indica , o .
Quindi, con il tasto UP o DOWN (8) scegliere il
modo desiderato fra i tre disponibili.
Nota: I modi G1 e G2 non funzionano se allʼingresso
DMX INPUT (11) è presente un segnale DMX.
6.1 Funzionamento Master/Slave
Si possono assemblare più LED-320RGBW per
comandare in sincronia tutti gli apparecchi secondari
(Slave) tramite lʼapparecchio principale (Master).
1) Collegare lʼuscita DMX OUTPUT (12) dellʼappa-
recchio principale con lʼingresso DMX INPUT
(11) del primo apparecchio secondario serven-
dosi di un cavo XLR a 3 poli.
2) Collegare lʼuscita DMX OUTPUT del primo
apparecchio secondario con lʼingresso DMX
INPUT del secondo apparecchio secondario
ecc. fino al collegamento di tutte le unità in una
catena.
3) Sugli apparecchi secondari deve essere impo-
stato il modo Slave. A tale scopo premere il tasto
MODE (6) tante volte finché sul display (4) si
vede .
7 Comando DMX
Per il funzionamento attraverso unʼunità di coman-
do luce con protocollo DMX512 (p. es. DMX-1440 o
DMX-510USB di “img Stage Line”), lʼunità per
effetti di luce dispone di tre canali di comando
DMX. Le funzioni dei canali e i valori DMX si tro-
vano nel capitolo 9.1.
7.1 Collegamento
Come interfaccia DMX, lʼapparecchio è equipag-
giato con prese XLR a 3 poli con i seguenti contatti:
pin 1 = massa, 2 = DMX - , 3 = DMX+
Per il collegamento si dovrebbero usare cavi per un
forte flusso di dati. Lʼimpiego di normali cavi scher-
mati per microfoni con sezione minima di 2 ×
0,22 mm2e con capacità possibilmente ridotta è
consigliabile solo nel caso di una lunghezza com-
plessiva inferiore a 100 m. Nel caso di lunghezze
oltre i 150 m si consiglia per principio lʼimpiego di
un amplificatore DMX (p. es. SR-103DMX di “img
Stage Line”).
1) Collegare lʼingresso DMX (11) con lʼuscita DMX
dellʼunità di comando.
AVVERTIMENTO Non guardare direttamente nella
sorgente luminosa per esclu-
dere possibili danni agli occhi .
Tenete presente che i veloci
cambi di luce possono provo-
care attacchi dʼepilessia presso
persone fotosensibili o epilettici!
14
I

2) Collegare lʼuscita DMX (12) con lʼingresso DMX
dellʼunità successiva per effetti di luce. Quindi
collegare lʼuscita di questʼultima con lʼingresso
dellʼapparecchio a valle ecc. fino al collega-
mento di tutte le unità in una catena.
3) Terminare lʼuscita DMX dellʼultima unità DMX
della catena con una resistenza 120 Ω (> 0,3 W):
inserire un terminatore adatto (p. es. DLT-123 di
“img Stage Line”) nella presa.
7.2 Impostare lʼindirizzo di start DMX
Per poter usare lʼapparecchio con unʼunità di
comando luce, occorre impostare lʼindirizzo di start
DMX per il primo canale DMX. Se, per esempio,
sullʼunità di comando è previsto lʼindirizzo 5 per il
comando dellʼunità per effetti di luce, si deve impo-
stare sul LED-320RGBW lʼindirizzo di start 5. I
canali DMX 2 e 3 saranno assegnati automatica-
mente agli due indirizzi successivi (nel nostro
esempio 6 e 7). Il prossimo indirizzo di start possi-
bile per lʼapparecchio successivo comandato da
DMX, potrebbe essere nel nostro esempio lʼindi-
rizzo 8.
Premere il tasto MODE (6) tante volte finché il
display (4) indica lʼindirizzo impostato per ultimo,
p. es. . Quindi impostare lʼindirizzo con il tasto
UP o DOWN (8).
Dopo lʼimpostazione dellʼindirizzo di start, lʼunità
può essere comandata tramite lʼunità di comando
DMX. Non appena si ricevono dei segnali DMX, sul
display lampeggia il punto dietro la lettera .
8 Pulizia dellʼapparecchio
Si dovrebbe procedere, ad intervalli regolari e
secondo il grado di inquinamento tramite polvere,
fumo e altre particelle, alla pulizia delle sei lenti.
Solo così, la luce può essere irradiata con la lumi-
nosità massima. Per la pulizia staccare la spina
dalla presa di rete. Usare solo un panno morbido,
pulito e un detergente delicato.
Per la pulizia delle altre parti del contenitore
usare solo un panno morbido, pulito. Non usare in
nessun caso un liquido che potrebbe penetrare nel-
lʼapparecchio e danneggiarlo.
9 Dati tecnici
Alimentazione: . . . . . . . . 230 V~/50 Hz
Potenza assorbita: . . . . . 30 VA
Fonti di luce: . . . . . . . . . . 156 LED superluminosi
(48 × rosso, 36 × verde,
36 × blu, 36 × bianco)
Temperatura dʼesercizio: . 0 — 40 °C
Dimensioni, peso: . . . . . . 32 × 35 × 33 cm, 4,2 kg
9.1 Canali DMX
Con riserva di modifiche tecniche.
15
I
La MONACOR
®
INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle
presenti istruzioni per lʼuso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
Canale 1: Rotazione
Valore
DMX
Funzione
0 – 100 Rotazione 0°→180°
101 nessuna rotazione
102 – 255 Rotazione automatica lenta →veloce
Canale 2: Disegni / Chase (effetto luci a scorrimento)
Valore
DMX
Funzione Valore
DMX
Funzione
0–7 LED spenti (Blackout) 128 – 135 Chase 1
8–15 Disegno 1 136 – 143 Chase 2
16 – 23 Disegno 2 144 – 151 Chase 3
24 – 31 Disegno 3 152 – 159 Chase 4
32 – 39 Disegno 4 160 – 167 Chase 5
40 – 47 Disegno 5 168 – 175 Chase 6
48 – 55 Disegno 6 176 – 183 Chase 7
56 – 63 Disegno 7 184 – 191 Chase 8
64 – 71 Disegno 8 192 – 199 Chase 9
72 – 79 Disegno 9 200 – 207 Chase 10
80 – 87 Disegno 10 208 – 215 Chase 11
88 – 95 Disegno 11 216 – 223 Chase 12
96 – 103 Disegno 12 224 – 231 Chase 13
104 – 111 Disegno 13 232 – 239 Chase 14
112 – 119 Disegno 14 240 – 247 Chase 15
120 – 127 Disegno 15 248 – 255 Chase 16
Canale 3: Effetto stroboscopico / velocità chase
Valore
DMX
Funzione
(secondo l’impostazione del canale 2)
0–7
8 – 255
se per il canale 2 è impostato un disegno:
nessun effetto stroboscopico
Effetto stroboscopico lento →veloce
0 – 255
se per il canale 2 è impostato un programma chase:
Velocità chase lenta →veloce

Todos los elementos de funcionamiento y las
conexiones que se describen pueden encon-
trarse en la página 3 desplegable.
1 Elementos de Funcionamiento
y Conexiones
1Soporte de montaje
2
Tornillos de cierre para el soporte de montaje (1)
3Agarradera de seguridad para fijar un cable de
seguridad
4Visualización LED para mostrar el modo de fun-
cionamiento
5Micrófono para el control por música
6Botón MODE para conmutar entre los 3 modos
de funcionamiento (fig. 3)
1.
Funcionamiento sin controlador DMX
apartado 7
(en el visualizador se muestra la dirección
DMX de inicio ajustada, p. ej. )
2.
Funcionamiento sin controlador apartado 6
(el visualizador muestra , o )
3. Funcionamiento Slave apartado 6.1
(el visualizador muestra )
7Botón FUNC para abrir el modo para desconec-
tar el visualizador (fig. 2)
8Botones UP y DOWN para cambiar los ajustes
9Toma de corriente para la conexión a un
enchufe (230 V~/50 Hz) mediante el cable de
corriente entregado
10 Compartimento para el fusible; cambie un fusi-
ble fundido sólo por otro del mismo tipo.
11
Entrada de control (toma XLR chasis de 3 polos)
12 Salida de control (toma XLR 3 polos)
13 Control para la sensibilidad del micrófono (5)
2 Notas de Seguridad
El aparato cumple con todas las directivas requeri-
das por la UE y por lo tanto está marcado con el
símbolo .
Preste atención a los puntos siguientes bajo cual-
quier circunstancia:
GEl aparato está adecuado para su utilización sólo
en interiores. Protéjalo de goteos y salpicaduras,
elevada humedad del aire y calor (temperatura
ambiente admisible: 0 – 40 ºC).
GLa distancia mínima hasta el objeto iluminado
debería ser de 50 cm.
GNo ponga el aparato en funcionamiento o desco-
necte inmediatamente el enchufe de la toma de
corriente si:
1. Existe algún daño visible en el aparato o en el
cable de corriente.
2. Aparece algún defecto por caída o accidente
similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar el
aparato bajo cualquier circunstancia.
GNo tire nunca del cable de corriente para desco-
nectar el enchufe de la toma de corriente, tire
siempre del enchufe.
GNo podrá reclamarse garantía o responsabilidad
alguna por cualquier daño personal o material
resultante si el aparato se utiliza para otros fines
diferentes a los originalmente concebidos, si no
se utiliza o se monta adecuadamente o no se
repara por expertos.
3 Aplicaciones
Este juego de luces LED está adecuado para apli-
caciones en escenario, en discotecas y salas de
fiestas o para propósitos decorativos. Proyecta for-
mas rotativas en el área iluminada que consiste en
puntos de luz azules, rojos, verdes y blancos.
El juego de luces está diseñado para el control
mediante un controlador DMX (3 canales DMX).
Sin embargo, puede utilizarse sin controlador,
tanto como aparato individual o interconectado con
varios LED-320RGBW en modo Master/Slave.
4 Montaje
Atornille el juego de luces con el soporte de mon-
taje (1) en un lugar adecuado, p. ej. en una barra
transversal o en un pie.
ADVERTENCIA Monte el aparato de un modo
experto y seguro. Si se instala
el aparato en algún lugar por el
que la gente puede pasear o
sentarse debajo de él, asegure
el aparato adicionalmente, p. ej.
con un cable de seguridad. Pase el cable de
seguridad por la agarradera de seguridad (3) y
fíjelo de modo que la distancia máxima de caída
del aparato no supere los 20 cm.
Si va a poner el aparato fuera de servicio
definitivamente, llévelo a la planta de reci-
claje más cercana para que su eliminación
no sea perjudicial para el medioambiente.
ADVERTENCIA El aparato está alimentado con
un voltaje peligroso. Deje el
mantenimiento en manos del
personal cualificado. El manejo
inexperto o la modificación del
aparato pueden provocar una
descarga.
16
E

Para alinear el aparato, afloje los tornillos de cierre
(2). Ajuste la inclinación deseada para el aparato y
luego apriete de nuevo los tornillos.
5 Puesta en Marcha
Conecte el cable de corriente entregado a la toma
de corriente (9) y el enchufe a una toma (230 V~/
50 Hz). De este modo, el aparato se conecta y se
activa el último modo de funcionamiento ajustado.
Para apagar el aparato, desconecte el enchufe.
Para un funcionamiento más adecuado, es
recomendable conectar el aparato a una toma de
corriente que se apague y se encienda con un in-
terruptor.
Precaución:
No conecte el aparato a la corriente
mediante un Dimmer.
5.1 Conexión y desconexión del visualizador
Para desconectar el visualizador (4), primero pulse
el botón FUNC (7): En el visualizador se muestra
. Luego pulse el botón UP o DOWN (8): Se
apagará el visualizador.
Para conectar el visualizador de nuevo, pulse
cualquier botón [MODE (6), FUNC (7), UP o DOWN
(8)]: En el visualizador se muestra . Luego
pulse el botón MODE para que en el visualizador
se muestre el modo de funcionamiento de nuevo.
6 Funcionamiento sin Controlador
Para el funcionamiento sin controlador hay tres
modos G1 a G3 disponibles:
– Control por música
Si la música se reproduce a un volumen sufi-
ciente con un ritmo claro en el rango de graves,
los movimientos y cambios de las figuras de luz
se sincronizarán con el ritmo de la música
mediante el micrófono integrado (5). Avance el
control para la sensibilidad del micrófono (13) en
el sentido de las agujas del reloj hasta que el
aparato responda a la música como usted desea.
Cuando se modifica el volumen del sistema de
música, tiene que adaptarse la sensibilidad del
micrófono adecuadamente.
– Modo automático
Exhibición de luces automática: Los movimien-
tos y cambios de figuras de luces se ejecutan
automáticamente.
– Ajuste básico (reajuste)
Reajuste del aparato: El motor de control se
coloca en una posición de inicio definida y los
LEDs irradian una forma luminosa fija.
Para poner el aparato en funcionamiento sin con-
trolador, pulse el botón MODE (6) hasta que apa-
rezca , o en el visualizador (4).
Luego seleccione el modo que quiera de los tres
modos con el botón UP o DOWN (8).
Nota: Los modos G1 y G2 no funcionan cuando
hay una señal DMX presente en la entrada DMX
INPUT (11).
6.1 Funcionamiento Master /Slave
Pueden interconectarse varios LED-320RGBW
para controlar todos los aparatos Slave mediante
un aparato Master.
1) Conecte la salida DMX OUTPUT (12) del apa-
rato Master mediante un cable XLR de 3 polos a
la entrada DMX INPUT (11) del primer aparato
Slave.
2) Conecte la salida DMX OUTPUT de la primera
unidad Slave a la entrada DMX INPUT de la
segunda unidad Slave, etc., hasta que todos los
aparatos estén conectados en una cadena.
3) Los aparatos Slave tienen que ajustarse en fun-
cionamiento Slave. Para poner el aparato Slave
en funcionamiento Slave, pulse el botón MODE
(6) hasta que aparezca en el visualizador
(4).
7 Control DMX
Para funcionar mediante un controlador con proto-
colo DMX512 (p. ej. DMX-1440 o DMX510USB de
“img Stage Line”), el juego de luces está equipado
con tres canales de control DMX. Las funciones de
los canales y los correspondientes valores DMX
pueden encontrarse en el apartado 9.1.
7.1 Conexión
Como interfaz DMX, el aparato está provisto con
tomas XLR de 3 polos con la siguiente configura-
ción de pines:
Pin 1 = masa, 2 = DMX
- , 3 = DMX+
Se recomienda utilizar cables especiales de alta
transmisión de datos para la conexión. Los cables
estándares de micrófono con blindaje y con un
corte de sección mínimo de 2 × 0,22 mm2y con una
capacidad tan baja como sea posible sólo se reco-
miendan para un cableado de hasta 100 m. Para
cableados de más de 150 m se recomienda inser-
ADVERTENCIA No mire nunca hacia el haz de
luz directamente, puede provo-
car daños oculares.
Tenga en cuenta que los cam-
bios rápidos de iluminación
pueden provocar ataques epi-
lépticos en personas fotosensi-
bles o con epilepsia.
17
E

tar un amplificador DMX adecuado (p. ej. SR-
103DMX de “img Stage Line”).
1) Conecte la entrada DMX INPUT (11) a la salida
DMX del controlador.
2) Conecte la salida DMX (12) a la entrada DMX
del siguiente efecto de luces. Conecte su salida
a la entrada del siguiente aparato, etc., hasta
que todos los efectos de luces se hayan conec-
tado en una cadena.
3) Termine la salida DMX del último aparato DMX
de la cadena con un resistor de 120 Ω (> 0,3 W):
Conecte un tapón (p. ej. el DLT-123 de “img
Stage Line”) a la toma DMX.
7.2 Ajuste de la dirección de inicio
Para utilizar el aparato con un controlador, ajuste la
dirección de inicio DMX del primer canal DMX. Si,
por ejemplo, la dirección 5 del controlador está pre-
vista para controlar el juego de luces, ajuste la
dirección de inicio 5 en el LED-320RGBW. Los
canales DMX 2 y 3 se asignan automáticamente a
las dos direcciones siguientes (6 y 7 en este ejem-
plo). Como la siguiente dirección de inicio posible
para el siguiente aparato controlado por DMX, en
este ejemplo podría utilizarse la dirección 8.
Pulse el botón MODE (6) hasta que en el visuali-
zador (4) se muestre la última dirección ajustada,
p. ej. . Ajuste luego la dirección con el botón
UP o DOWN (8).
Después de ajustar la dirección de inicio, el juego
de luces puede utilizarse mediante el controlador
DMX. Cuando se reciban señales DMX, el punto
tras la letra del visualizador parpadeará.
8 Limpieza del Aparato
Hay que limpiar las seis lentes periódicamente,
dependiendo de las impurezas provocadas por la
suciedad, el humo u otras partículas. Sólo de este
modo puede asegurarse de que la luz se irradia
con su máximo brillo. Para la limpieza, desco-
necte el enchufe de la toma de corriente. Utilice
sólo un paño suave y limpio y un detergente no
agresivo.
Para la limpieza de las otras partes de la car-
casa, utilice sólo un paño suave y limpio. No utilice
ningún líquido; podría penetrar en el aparato y pro-
vocar daños.
9 Especificaciones
Alimentación: . . . . . . . . . 230 V~/50 Hz
Consumo: . . . . . . . . . . . . 30 VA
Iluminación: . . . . . . . . . . .
156 LEDs de gran brillo
(48 x rojo, 36 x verde,
36 × azul, 36 × blanco)
Temperatura ambiente: . . 0 – 40 °C
Dimensiones, peso: . . . . 32 × 35 × 33 cm, 4,2 kg
9.1 Canales DMX
Sujeto a modificaciones técnicas.
18
E
Manual de instrucciones protegido por el copyright de MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toda
reproducción mismo parcial para fines comerciales está prohibida.
Canal 1: rotación
Valor
DMX
Función
0 – 100 Rotación 0°→180°
101 Sin rotación
102 – 255 Rotación automática lenta →rápida
Canal 2: Figura / Chase (efecto de luz en movimiento)
Valor
DMX
Función Valor
DMX
Función
0–7 LEDs apagados
(Blackout) 128 – 135 Chase 1
8–15 Figura 1 136 – 143 Chase 2
16 – 23 Figura 2 144 – 151 Chase 3
24 – 31 Figura 3 152 – 159 Chase 4
32 – 39 Figura 4 160 – 167 Chase 5
40 – 47 Figura 5 168 – 175 Chase 6
48 – 55 Figura 6 176 – 183 Chase 7
56 – 63 Figura 7 184 – 191 Chase 8
64 – 71 Figura 8 192 – 199 Chase 9
72 – 79 Figura 9 200 – 207 Chase 10
80 – 87 Figura 10 208 – 215 Chase 11
88 – 95 Figura 11 216 – 223 Chase 12
96 – 103 Figura 12 224 – 231 Chase 13
104 – 111 Figura 13 232 – 239 Chase 14
112 – 119 Figura 14 240 – 247 Chase 15
120 – 127 Figura 15 248 – 255 Chase 16
Canal 3: Efecto estroboscopio / velocidad Chase
Valor
DMX
Función
(dependiendo del ajuste del canal 2)
0–7
8 – 255
Si se ha ajustado una figura para el canal 2:
Sin efecto estroboscópico
Efecto estroboscopio lento →rápido
0 – 255
Si se ha ajustado un programa Chase para el canal 2:
Velocidad Chase lenta →rápida

Proszę otworzyć instrukcję na stronie 3. Poka-
zano tam rozkład opisanych elementów oraz
złączy.
1 Elementy operacyjne i połączeniowe
1Uchwyt montażowy
2
Regulatory blokujące uchwytu montażowego (1)
3Zaczep dla linki zabezpieczającej
4Wyświetlacz diodowy trybu pracy
5Mikrofon do sterowania muzyką
6Przycisk MODE do przełączania między trzema
trybami pracy (rys. 3)
1. Praca z kontrolerem DMX rozdz. 7
(wyświetlacz wskazuje ustawiony adres star-
towy DMX, np. )
2. Praca bez kontrolera rozdz. 6
(wyświetlacz wskazuje , lub )
3. Tryb podrzędny slave rozdz. 6.1
(wyświetlacz wskazuje )
7Przycisk FUNC do wywoływania trybu wyłącza-
nia wyświetlacza (rys. 2)
8Przyciski UP i DOWN do zmiany ustawień
9Gniazdo zasilania łączone z gniazdkiem siecio-
wym (230 V~/50 Hz) za pomocą dołączonego
kabla zasilającego
10
Oprawka bezpiecznika, spalony bezpiecznik
wymieniać na nowy o identycznych parametrach
11 Wejście sterujące (3-pin wtyk XLR)
12 Wyjście sterujące (3-pin gniazdo XLR)
13 Regulator czułości wbudowanego mikrofonu (5)
2 Środki bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm UE
dzięki czemu jest oznaczone symbolem .
Należy przestrzegać następujących zasad:
GUrządzenie jest przeznaczone tylko do użytku
wewnątrz pomieszczeń. Należy chronić je przed
działaniem wody, dużej wilgotności powietrza
oraz wysokiej temperatury (dopuszczalny zakres
0 – 40 °C).
GMinimalna odległość od oświetlanej powierzchni
powinna wynosić 50 cm.
GNie należy włączać lub natychmiast odłączyć
urządzenie od sieci w przypadku gdy:
1. stwierdzono widoczne uszkodzenie urządze-
nia lub kabla zasilającego,
2. urządzenie mogło ulec uszkodzeniu na skutek
upadku lub podobnego zdarzenia,
3. stwierdzono nieprawidłowe działanie.
Naprawy urządzenia może dokonywać tylko
przeszkolony personel.
GNie wolno odłączać zasilania ciągnąc za kabel,
należy zawsze chwytać za wtyczkę.
GProducent ani dostawca nie ponoszą odpowie-
dzialności za wynikłe uszkodzenia sprzętu lub
obrażenia użytkownika w przypadku gdy urzą-
dzenie jest wykorzystywane w innych celach niż
to się przewiduje lub jeśli jest nieodpowiednio
zainstalowane, użytkowane lub naprawiane.
3 Zastosowanie
Diodowy efekt świetlny może znaleźć zastosowa-
nie w na scenie, w dyskotekach, klubach, salach
tanecznych oraz jako element dekoracyjny. Wytwa-
rza obracające się wzory, złożone z punktów, w
kolorze niebieskim, czerwonym, zielonym i białym.
Urządzenie jest przystosowane do sterowania
przez kontroler DMX (3 kanały sterujące DMX);
może także pracować bez kontrolera, zarówno jako
samodzielne, jak i w połączeniu z innymi efektami
LED-320RGBW w trybie master/slave.
4 Montaż
Urządzenie może być montowane z wykorzysta-
niem jego uchwytu (1) w odpowiednim miejscu np.
na poziomej poprzeczce statywu oświetleniowego.
Dla uzyskania żądanej pozycji, poluzować regula-
tory (2) przy uchwycie montażowym. Ustawić
wybraną pozycję i dokręcić je.
UWAGA Urządznie musi być zamontowane w
sposób bezpieczny i fachowy. Jeśli
ma pracować ponad ludźmi, należy
je dodatkowo zabezpieczyć przed
upadkiem (np. wykorzystując linki
zabezpieczające. Do zamocowania
linki wykorzystać zaczep (3), długość
takich linek należy tak dobrać aby w
przypadku ich wykorzystania urzą-
dzenie maksymalnie spadło o 20 cm).
Aby nie zaśmiecać środowiska po całkowi-
tym zakończeniu eksploatacji urządzenia
należy je oddać do punktu recyklingu.
UWAGA Urządzenie jest zasilane wysokim na-
pięciem sieciowym (230 V~). Wszel-
kie naprawy należy zlecić przeszko-
lonemu personelowi; nieodpowiednia
obsługa może spowodować poraże-
nie prądem elektrycznym.
19
PL

5 Przygotowanie urządzenia do pracy
Podłączyć dostarczony z urządzeniem kabel zasi-
lający do gniazda zasilającego (9) oraz do
gniazdka sieciowego (230 V~/50 Hz). Urządzenie
jest już włączone i ustawione w poprzednio wybra-
nym trybie. Aby wyłączyć urządzenie należy odłą-
czyć wtyczkę od gniazdka sieciowego.
Aby ułatwić obsługę zaleca się podłączenie
urządzenia do gniazdka, które będzie włączane i
wyłączane razem z oświetleniem.
Uwaga:
Nie wolno podłączać urządzenia do zasi-
lania poprzez ściemniacz (dimmer)!
5.1 Włączanie lub wyłączanie wyświetlacza
Aby wyłączyć wyświetlacz (4), wcisnąć najpierw
przycisk FUNC (7): na wyświetlaczu pojawi się
. Wcisnąć wówczas przycisk UP lub DOWN
(8): wyświetlacz zgaśnie.
Aby ponownie włączyć wyświetlacz, wcisnąć
dowolny przycisk [MODE (6), FUNC (7), UP lub
DOWN (8)]: na wyświetlaczy pojawi się .
Wówczas wcisnąć przycisk MODE aby wyświet-
lacz ponownie pokazał wybrany tryb pracy.
6 Praca bez kontrolera
W przypadku pracy bez kontrolera, dostępne są
trzy tryby pracy G1 do G3:
– Sterowanie muzyką
Jeżeli grana muzyka posiada odpowiedni poziom
głośności oraz wyraźny rytm niskich częstotliwo-
ści, zmiana kolorowych wzorów i kierunek obrotu
będą z nią synchronizowane za pomocą wbudo-
wanego mikrofonu (5). W przypadku słabej syn-
chronizacji z muzyką, należy zwiększyć czułość
mikrofonu regulatorem (13). Jeżeli zmieniony
zostanie poziom głośności odtwarzanej muzyki,
konieczna jest odpowiednia zmiana również czu-
łości mikrofonu.
– Tryb automatyczny
Automatyczny pokaz świetlny: ruch i zmiana
wzorów następuje automatycznie.
– Podstawowe ustawienie (reset)
Resetowanie urządzenia: silnik ustawia urządze-
nie w ustalonej pozycji wyjściowej i wyświetlany
jest ustalony wzór.
Aby ustawić urządzenie na pracę bez kontrolera,
wcisnąć przycisk MODE (6) kilka razy, aż na
wyświetlaczu (4) pojawi się , lub .
Następnie wybrać żądany tryb przyciskiem UP lub
DOWN (8).
Uwaga: Tryby G1 oraz G2 nie są aktywne jeżeli na
gniazdo DMX INPUT (11) podawany jest sygnał
sterujący DMX.
6.1 Praca w trybie master/slave
Pojedyncze efekty LED-320RGBW mogą zostać
połączone aby umożliwić jednoczesne sterowanie
wszystkich podrzędnych zgodnie z rytmem nad-
rzędnego.
1) Połączyć gniazdo DMX OUTPUT (12) urządze-
nia nadrzędnego z gniazdem DMX INPUT (11)
pierwszego urządzenia podrzędnego, za
pomocą kabla ze złączami 3-pinowymi XLR.
2) Połączyć wyjście DMX OUTPUT pierwszego
urządzenia podrzędnego z wejściem DMX
INPUT kolejnego itd.
3) Na wszystkich urządzeniach podrzędnych
należy koniecznie ustawić tryb slave: wcisnąć
przycisk MODE (6) kilka razy, aż na wyświetla-
czu (4) pojawi się .
7 Sterowanie DMX
Do sterowania wymagany jest kontroler z protoko-
łem DMX512 (np. DMX-1440 lub DMX-510USB
marki “img Stage Line”). Efekt LED-320RGBW
posiada trzy kanały sterujące DMX. Funkcje
poszczególnych kanałów DMX opisano w rozdz. 9.1.
7.1 Podłączanie
Złącze DMX w urządzeniu stanowi 3-pinowy XLR o
następującej konfiguracji pinów:
Pin 1 = masa, 2 = DMX
- , 3 = DMX+
Do podłączania, powinno się używać kabli o wyso-
kiej przepływności danych. W przypadku stosowa-
nia kabli mikrofonowych o standardowym ekrano-
waniu, minimalna średnica żył powinna wynosić
0,22 mm2, pojemność możliwie mało, a całkowita
długość kabla do 100 m. Dla kabli o długości powy-
żej 150 m zaleca się stosowanie wzmacniacza
poziomu DMX (np. SR-103DMX marki “img Stage
Line”).
1) Połączyć wejście DMX (11) z wyjściem DMX
kontrolera.
2) Podłączyć wyjście DMX (12) do wejścia DMX
kolejnego efektu świetlnego. Kolejne urządzenia
podłączać analogicznie, aż wszystkie urządze-
nia zostaną połączone.
UWAGA Nie należy patrzeć bezpośrednio na
diody, silne światło może uszkodzić
wzrok.
Efekt stroboskopu i szybkie zmiany
światła mogą być groźne dla osób
wrażliwych na światło oraz chorych
na epilepsję!
20
PL
