Indel B TB22AM User manual

TB22AM_07-09-2017
ISTRUZIONI PER L’USO
INSTRUCTIONS FOR USE
INSTRUCCIONES PARA EL USO
MODE D’EMPLOI
GEBRAUCHSANLEITUNGEN
TB22AM
INDEL B S.p.A.
Via Sarsinate, 27
47866 S. Agata Feltria (RN) ITALY
Tel.: [phone] - Fax: [phone]
www.indelb.com
[email protected]

TB22AM
TB22AM_07-09-2017 3
ITALIANO
Leggere attentamente queste istruzioni, in particolare le avvertenze sulla
sicurezza, prima di usare il frigorifero.
TB22AM

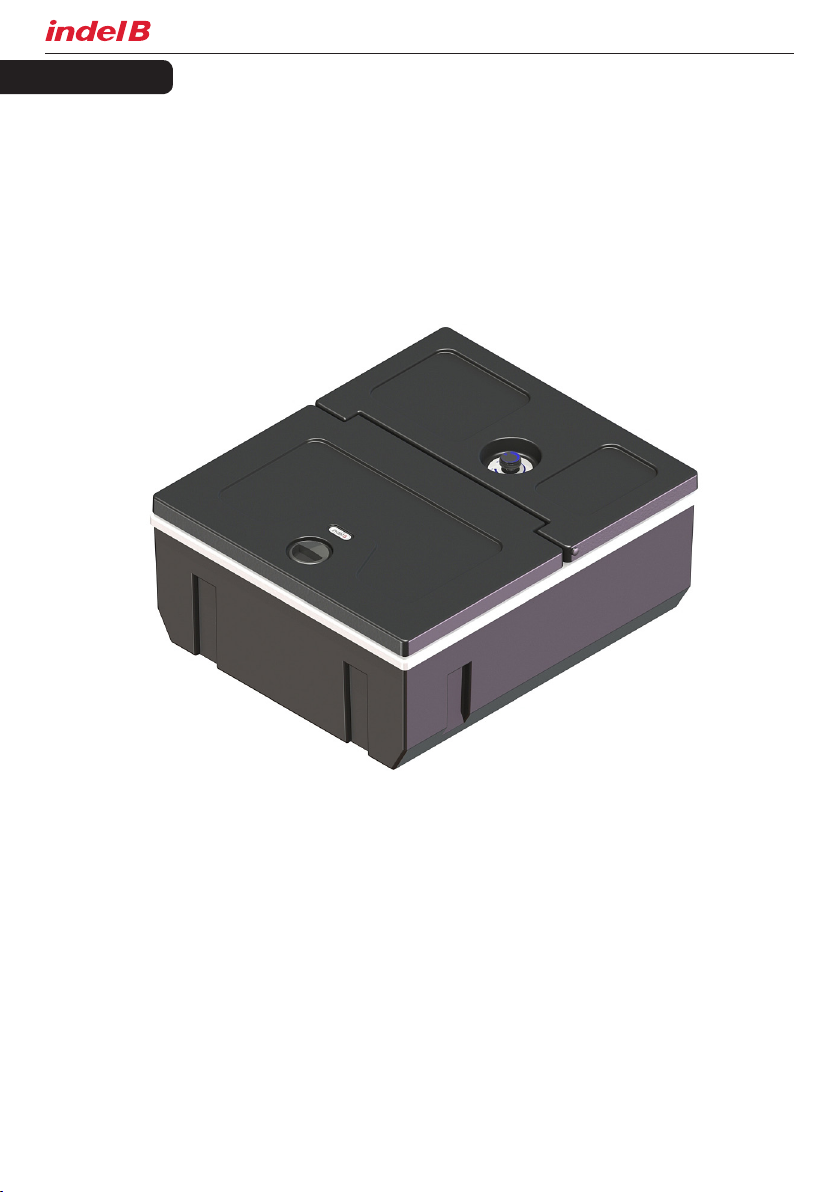

DESCRIZIONE TECNICA
- Il frigorifero può raffreddare e mantenere freddi i prodotti. Il raffreddamento avviene mediante un circuito
di raffreddamento privo di CFC, con compressore, che non richiede manutenzione.
- Il frigorifero dispone di un dispositivo di controllo automatico della batteria che protegge la batteria del
veicolo da uno scaricamento eccessivo durante il collegamento alla rete di bordo da 12/24 V.
- Se il frigorifero viene azionato a motore spento all'interno del veicolo, si spegne automaticamente non
appena la tensione di alimentazione scende al di sotto di un valore impostato. Il frigorifero si riaccende
non appena viene raggiunta la tensione di ripristino, ottenuta caricando la batteria.

TB22AM
4TB22AM_07-09-2017

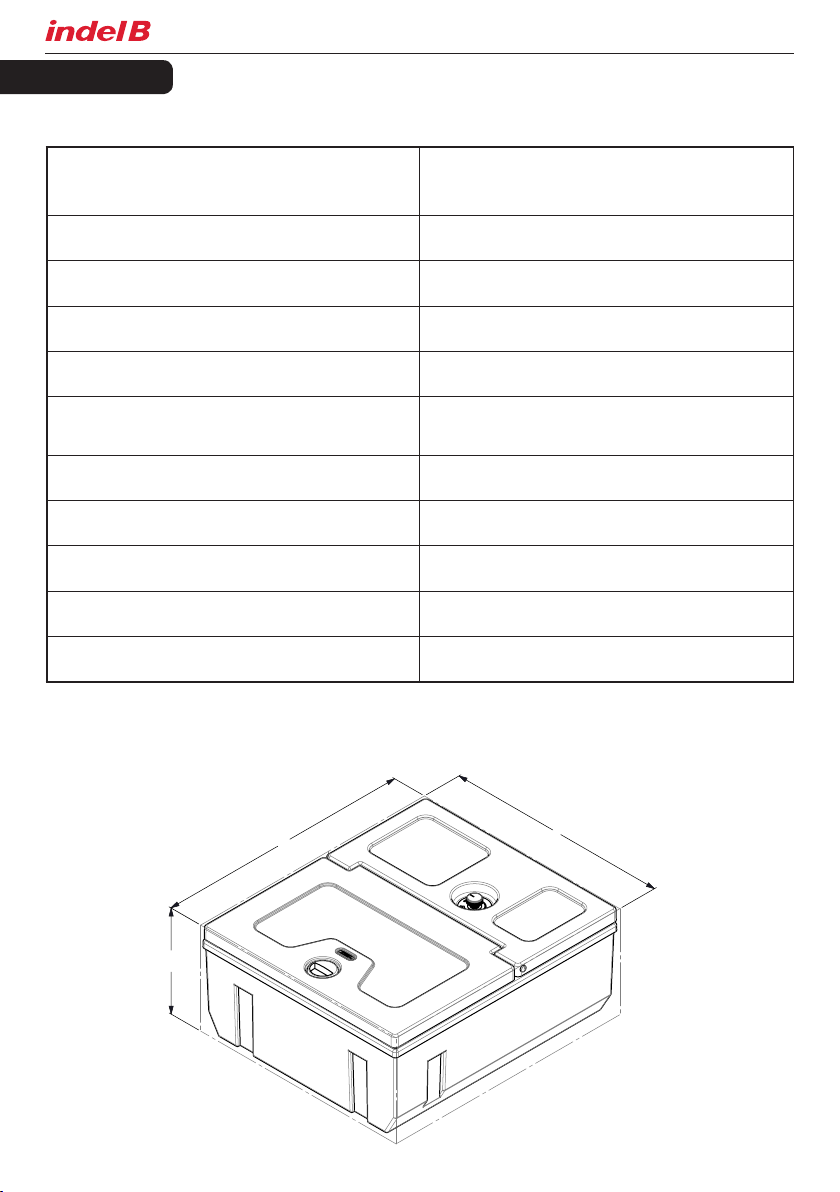

DATI TECNICI
MODELLO TB22AM
Dimensioni interne (HxLxP) 232 x 488 x 560 (mm)
Peso netto 10,5 Kg
Potenza installata 50 W
Tensione alimentazione DC 12-24 V
Protezione elettrica Fusibile 15A
Sistema refrigerante Compressore
Gas refrigerante R134a - CFC Free
Accumulo di freddo No
Kit di fissaggio Sì
Isolamento CFC Free PUR Foam
ITALIANO
P
L
H
Questa apparecchiatura contiene gas uorurato ad effetto serra R134a all'interno di un sistema sigillato
ermeticamente il cui funzionamento dipende dalla presenza di tale gas.

TB22AM
TB22AM_07-09-2017 5
DESTINAZIONE D'USO DEL PRODOTTO
Il TB22AM è un frigorifero portatile destinato all'installazione su Mercedes-Benz modello ACTROS MP4,
con tunnel motore.
Il frigorifero è idoneo a raffreddare gli alimenti.
POSIZIONAMENTO
- Porre il frigorifero su una supercie asciutta, protetta e lontana da spigoli. Non usare il frigorifero in zone
scoperte, all’aperto o esposto a getti d'acqua o pioggia.
- Il frigorifero necessita di una buona ventilazione, in particolare nella sua parte posteriore.
- Evitare di porre il frigorifero vicino a una fonte di calore quale ad esempio un fornello, un radiatore o sotto
la luce diretta del sole. Ciò contribuisce ad una maggiore efcienza del frigorifero e ne mantiene fresco
il contenuto.
- Non coprire il frigorifero con alcuna copertura né ostruire la griglia scambiatrice di calore.
AVVERTENZE
- E' vietato eseguire riparazioni o interventi che comportino la rimozione dei carter di protezione, da parte
di personale non autorizzato.
- Per evitare rischi di natura elettrica non rimuovere il coperchio della mini-unità di raffreddamento.

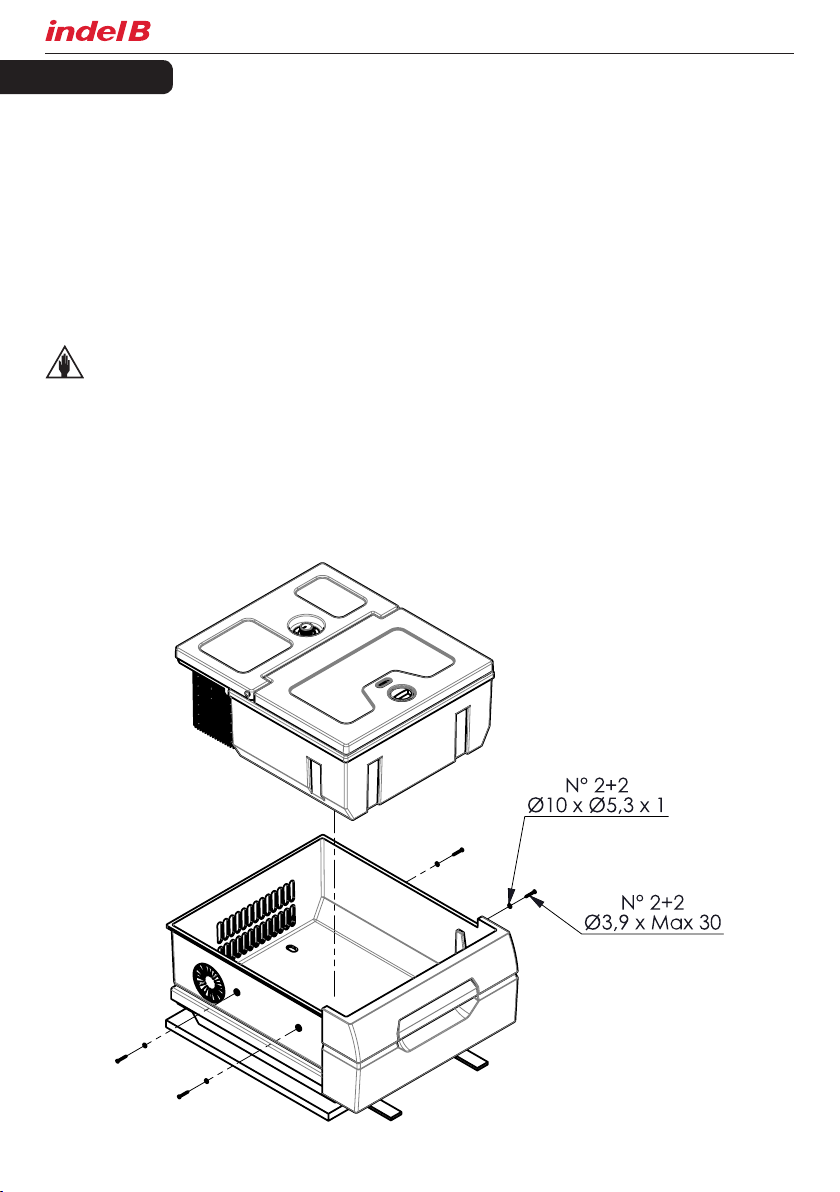

INSTALLAZIONE
Il frigorifero viene montato nel cassetto sottostante la cuccetta.
ITALIANO

TB22AM
6TB22AM_07-09-2017
USO

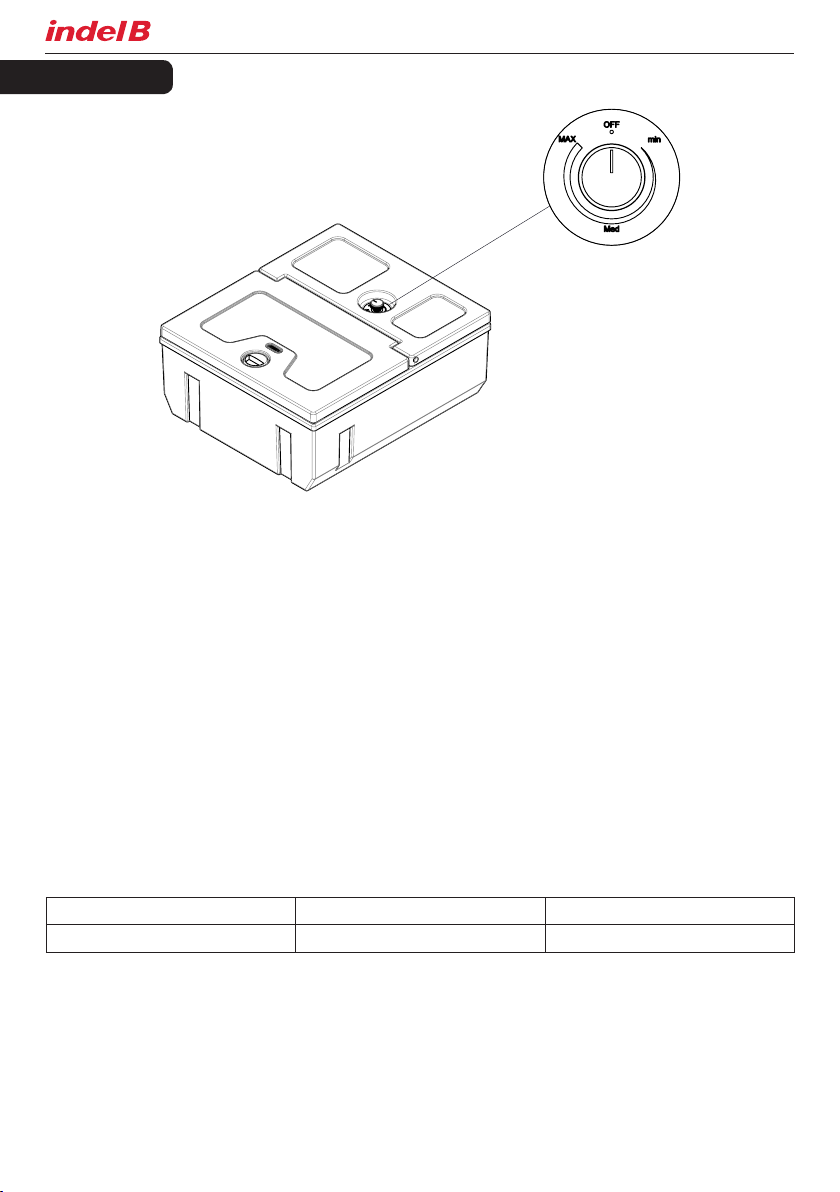

REGOLAZIONI DELLA TEMPERATURA INTERNA
La temperatura del frigorifero può essere regolata agendo sulla manopola del termostato.
Ruotando la manopola in senso orario la temperatura interna diminuisce, viceversa, ruotandola in senso
antiorario aumenta. Il frigorifero varia in automatico il numero di giri in funzione della temperatura impostata
e della reale temperatura interna.
RIEMPIMENTO
Non porre cibo caldo nel frigorifero. Posizionare i prodotti in modo che non colpiscano altri prodotti né li
possano rompere quando il veicolo è in movimento. Quando è in uso, accertarsi che il coperchio sia sempre
perfettamente chiuso e lasciarlo aperto il meno possibile. Quando non è in uso, tenere il coperchio aperto
per la ventilazione interna.
SCONGELAMENTO
Quando lo strato di ghiaccio diventa più spesso di 4 mm, è necessario scongelare il frigorifero. A tale scopo
spegnere il frigorifero. Non usare utensili appuntiti per rimuovere gli strati di brina o di ghiaccio. Attendere che
tutto si sia sciolto completamente, asciugare il frigorifero e riaccenderlo solo al termine di queste operazioni.
LIVELLO DI PROTEZIONE DELLA BATTERIA
Protezione batteria 12V 24V
CUT-OUT 10,4 V 21,3 V
SUGGERIMENTI
Qualora il frigorifero manifesti un mal funzionamento, contattare prima di tutto il nostro centro assistenza
e vericare che:
a) sia attiva l’alimentazione elettrica;
b) i collegamenti e le polarità siano corretti;
c) l’ingresso e l’uscita dell’aria non siano ostruiti;
d) il frigorifero non si trovi vicino a una fonte di calore;
e) il fusibile della linea di alimentazione non sia interrotto.
ITALIANO

TB22AM
TB22AM_07-09-2017 7
AVVERTENZE
Attenzione!
Mantenere prive di ostruzioni le aperture di ventilazione dell’apparecchiatura o della struttura che la incorpora.
Attenzione!
Non usare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, che non siano
quelli consigliati dal produttore.
Attenzione!
Non danneggiare il circuito del refrigerante.
Attenzione!
Non usare dispositivi elettrici all’interno dei vani per la conservazione dei cibi dell’apparecchiatura, a meno
che non siano dei tipo consigliato dal produttore.
Attenzione!
Non conservare in questa apparecchiatura sostanze esplosive quali lattine spray con un propellente in-
ammabile.
Attenzione!
Rischio di incendio o di scossa elettrica.
Attenzione!
Non lasciare che oggetti caldi tocchino le parti in plastica dell’apparecchiatura.
Attenzione!
Non conservare gas e liquidi inammabili all’interno dell’apparecchiatura.
Attenzione!
Non porre prodotti o oggetti inammabili, né prodotti che contengono liquido inammabile, all’interno,
vicino o sopra l’apparecchiatura.
Attenzione!
Non toccare il compressore o il condensatore. Scottano!
Attenzione!
•Il frigorifero è adatto per il raffreddamento e il congelamento degli alimenti.
•Usare il travel box solo per il raffreddamento e la conservazione di bevande e snack chiusi.
•Nel travel box non conservare alimenti deperibili.
•Gli alimenti possono essere conservati nella loro confezione originale o in contenitori idonei.
•Il travel box non è previsto per entrare a contatto con i cibi.
•Il travel box non è previsto per la corretta conservazione di farmaci. Per tali prodotti vedere le istruzioni
del foglietto illustrativo.
ITALIANO

TB22AM
8TB22AM_07-09-2017

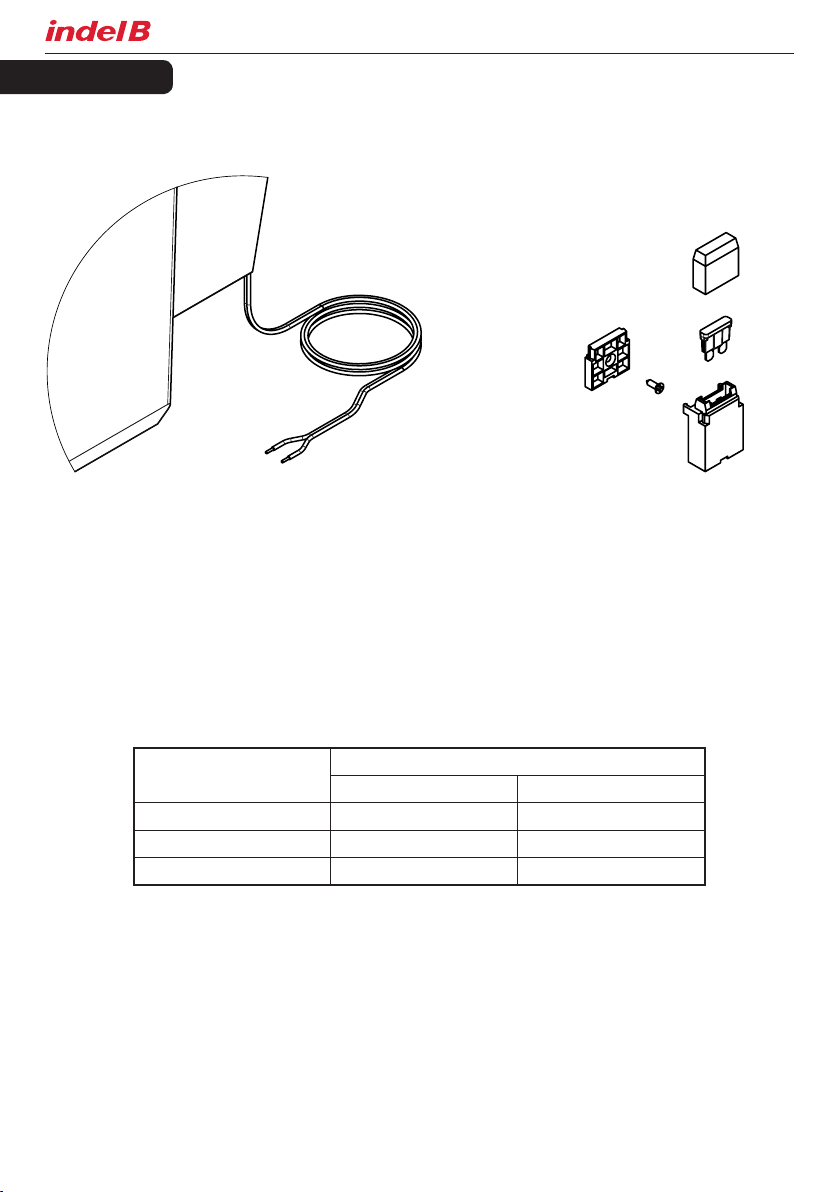

USO DEL FRIGORIFERO IN UN VEICOLO
- Collegare i cavi alla batteria del veicolo in DC da 12 o 24 V.
- Vericare che la polarità sia corretta.
- Proteggere la linea di alimentazione con il fusibile da 15 A in dotazione.
- Nel caso che non si utilizzi il cavo di alimentazione in dotazione, seguire le seguenti informazioni, riportate
in tabella, relative alla sezione dei cavi:
SEZIONE CAVI LUNGH. MAX. CAVI METRI
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16 FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
MANUTENZIONE
Pulire regolarmente l’interno del frigorifero con bicarbonato di sodio sciolto in acqua tiepida.
Non usare mai prodotti abrasivi, detergenti o saponi.
Dopo il lavaggio, sciacquare con acqua pulita ed asciugare scrupolosamente con un panno morbido.
Non lasciare il frigorifero spento, caldo all'interno, con cibo all'interno o con coperchio chiuso.
Cavo di collegamento all'alimentazione
(batteria del veicolo)
Kit fusibile di protezione
linea di alimentazione
ITALIANO

TB22AM
TB22AM_07-09-2017 9

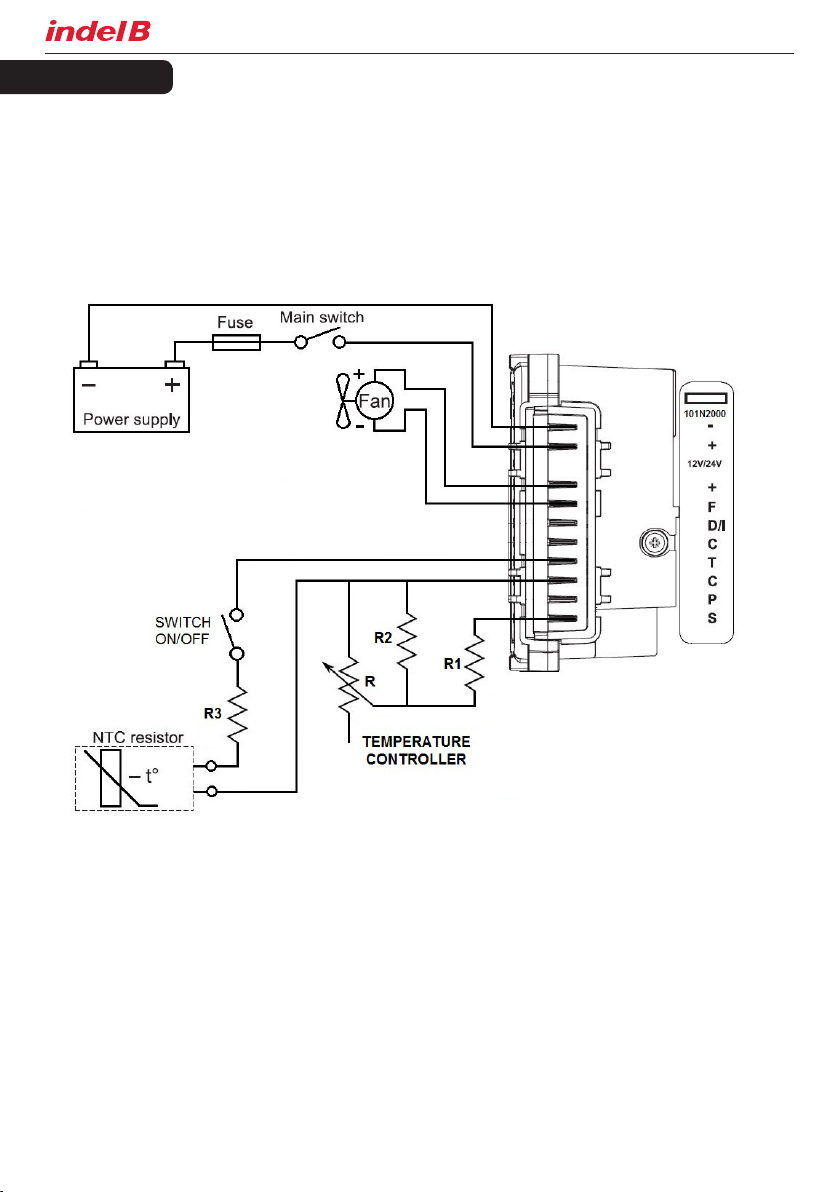

SCHEMA ELETTRICO
TB22AM
ITALIANO

TB22AM
10 TB22AM_07-09-2017
Read the instructions and specifically, the safety warnings carefully before using
the refrigerator.
TB22AM

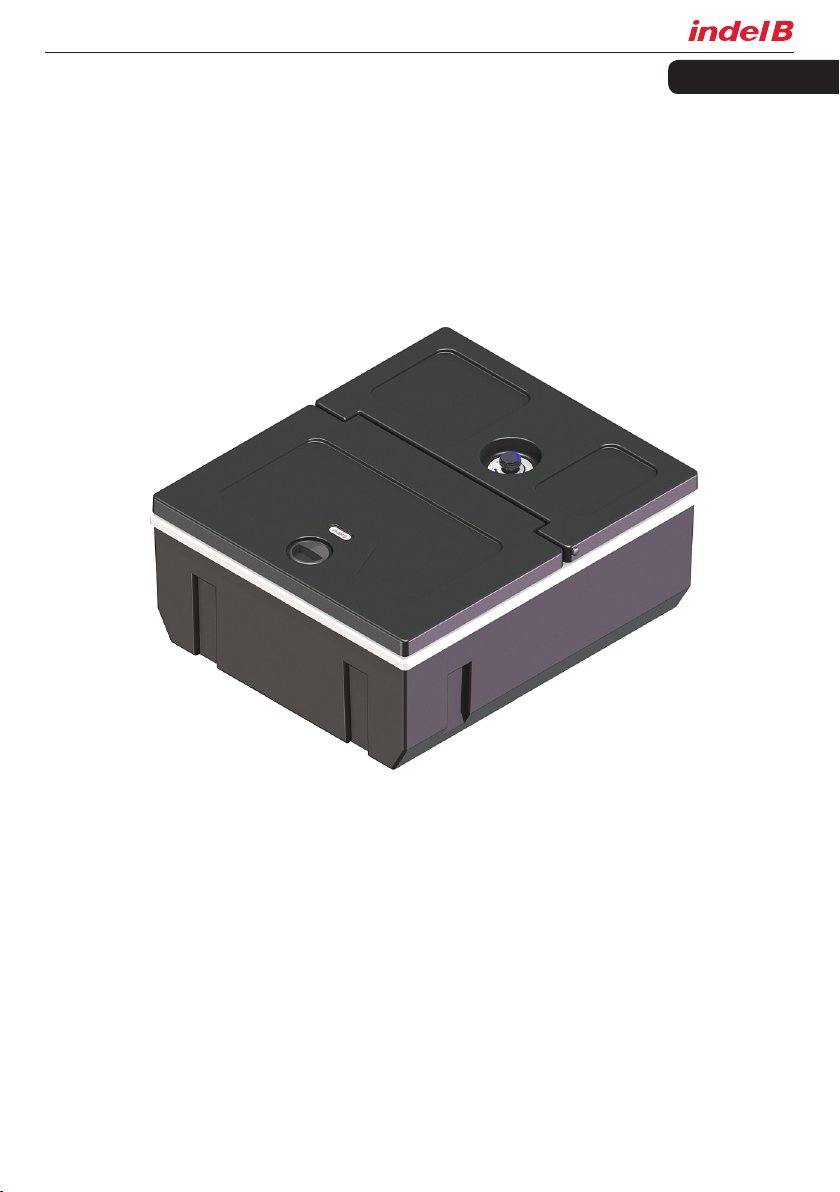

TECHNICAL DESCRIPTION
- The refrigerator is able to cool products and keep them cold. Cooling is provided by a CFC-free cooling
circuit, with compressor which does not necessitate any maintenance.
- The refrigerator is equipped with an automatic battery management device which protects the vehicle
battery from excessive discharge when connected to the on-board 12/24 V network.
- Where the refrigerator is operational with the vehicle motor off, it automatically switches itself off once
the supply voltage falls below the set value. The refrigerator will turn itself on again once the voltage is
restored, that is once the battery is charged.
ENGLISH

TB22AM
TB22AM_07-09-2017 11
DATA SHEET
MODEL TB22AM
Internal dimensions (HxWxD) 232 x 488 x 560 (mm)
Net weight 10,5 Kg
Installed power 50 W
Supply voltage DC 12-24 V
Electric protection 15A Fuse
Cooling system Compressor
Cooling gas R134a - CFC Free
Cooling recovery No
Assembly kit Yes
Insulation CFC Free PU Foam
P
L
H
W
D
H
This appliance contains uorinated greenhouse gas R134a within an hermetically sealed system and its
operations depends on the presence of this gas.
ENGLISH

TB22AM
12 TB22AM_07-09-2017
PRODUCT USE DETAILS
The TB22AM is a portable refrigerator designed to be installed on the Mercedes-Benz model ACTROS MP4.
The refrigerator is designed to keep food cool.
POSITIONING
- Place the refrigerator on a dry, protected surface, away from corners. Do not use the refrigerator in
uncovered, outdoor areas or areas exposed to water jets or rain.
- The refrigerator needs to be well ventilated, particularly at the back.
- Avoid placing the refrigerator near to a heat source, for example, a cooker, radiator or exposing it to
direct sunlight. This will enable improved refrigerator output and it will keep the contents fresh.
- Do not place any cover over the refrigerator or obstruct the heat exchanger grill.
WARNINGS
- Non authorised personnel are not authorised to carry out repairs or interventions which include the
removal of the protective casing.
- Do not remove the cooling mini-unit cover to avoid electrical safety risks.

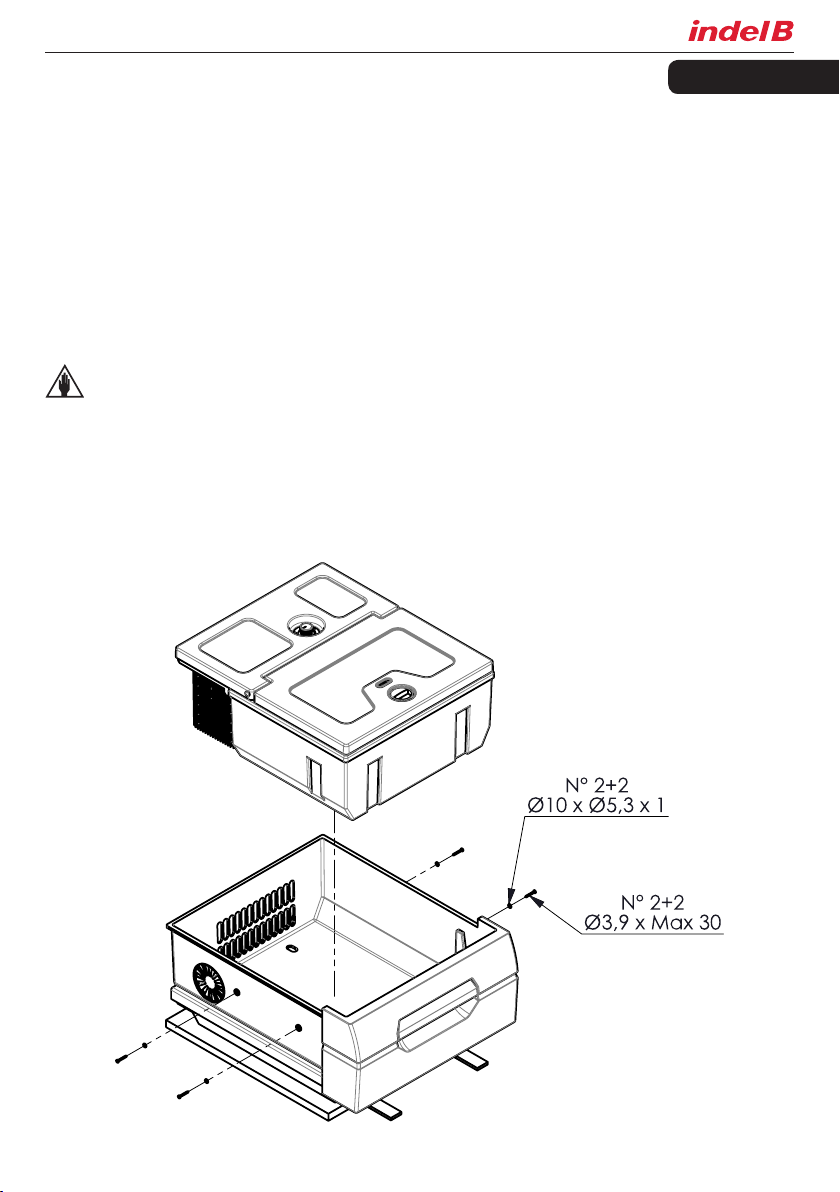

INSTALLATION
The refrigerator must be installed in the compartment under the couchette.
ENGLISH

TB22AM
TB22AM_07-09-2017 13
USE
INTERIOR TEMPERATURE ADJUSTMENT
The refrigerator temperature can be regulated by adjusting the thermostat knob.
When rotating the knob clockwise, the interior temperature falls, when rotating the knob anti-clockwise, the
temperature rises. The refrigerator automatically changes the revolution number according to the preset
temperature and to the actual inner temperature.
REPLENISHMENT
Do not place hot food in the refrigerator. Arrange the products so that they do not knock or damage each
other whilst the vehicle is moving. When in use, ensure that the cover is always correctly closed and only
open where necessary. When not in use, keep the cover open to ventilate the inside.
DEFROSTING
When the ice layer is greater than 4 mm thick, the refrigerator must be defrosted. Switch off the refrigerator
whilst doing this. Do not use sharp objects to remove layers of frost or ice. Wait until everything has com-
pletely melted, dry the refrigerator and only switch it back on upon nishing the aforementioned operation.
BATTERY PROTECTION LEVEL
Battery protection 12V 24V
CUT-OUT 10.4 V 21.3 V
RECOMMENDATIONS
Should the refrigerator be faulty, immediately contact our support centre and check the following:
a) that it is electrically powered;
b) the connections and poles are correct;
c) the air inlets and outputs are not obstructed;
d) the refrigerator is not in proximity to a heat source;
e) the power supply fuse is not interrupted.
ENGLISH

TB22AM
14 TB22AM_07-09-2017
INSTRUCTIONS
Warning!
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
Warning!
Do not use mechanical devices or other means to accelerate the defrosting process, other than those
recommended by the manufacturer.
Warning!
Do not damage the refrigerant circuit.
Warning!
Do not use electrical appliances inside the food storage compartments of the appliance, unless they are
of the type recommended by the manufacturer.
Warning!
Do not store explosive substances such as aerosol cans with a ammable propellant in this appliance.
Warning!
Risk of fire and electrical shock or fire.
Warning!
Do not let hot items to touch the plastic parts of the appliance.
Warning!
Do not store ammable gas and liquid in the appliance.
Warning!
Do not put ammable products or items that are wet with ammable products in, near or on the appliance.
Warning!
Do not touch the compressor or the con-denser. They are hot.
Warning!
•The cooler is suitable for cooling and freezing foods.
•Use the travel box exclusively for cooling and storing closed beverages and snacks.
•Do not store any perishable food in the travel box.
•Food may only be stored in its original packaging or in suitable containers.
•The travel box is not intended to be brought into contact with food.
•The travel box is not intended for the proper storage of medicines. See the instructions in the package
leaet for the medicinal product.
ENGLISH

TB22AM
TB22AM_07-09-2017 15
ENGLISH

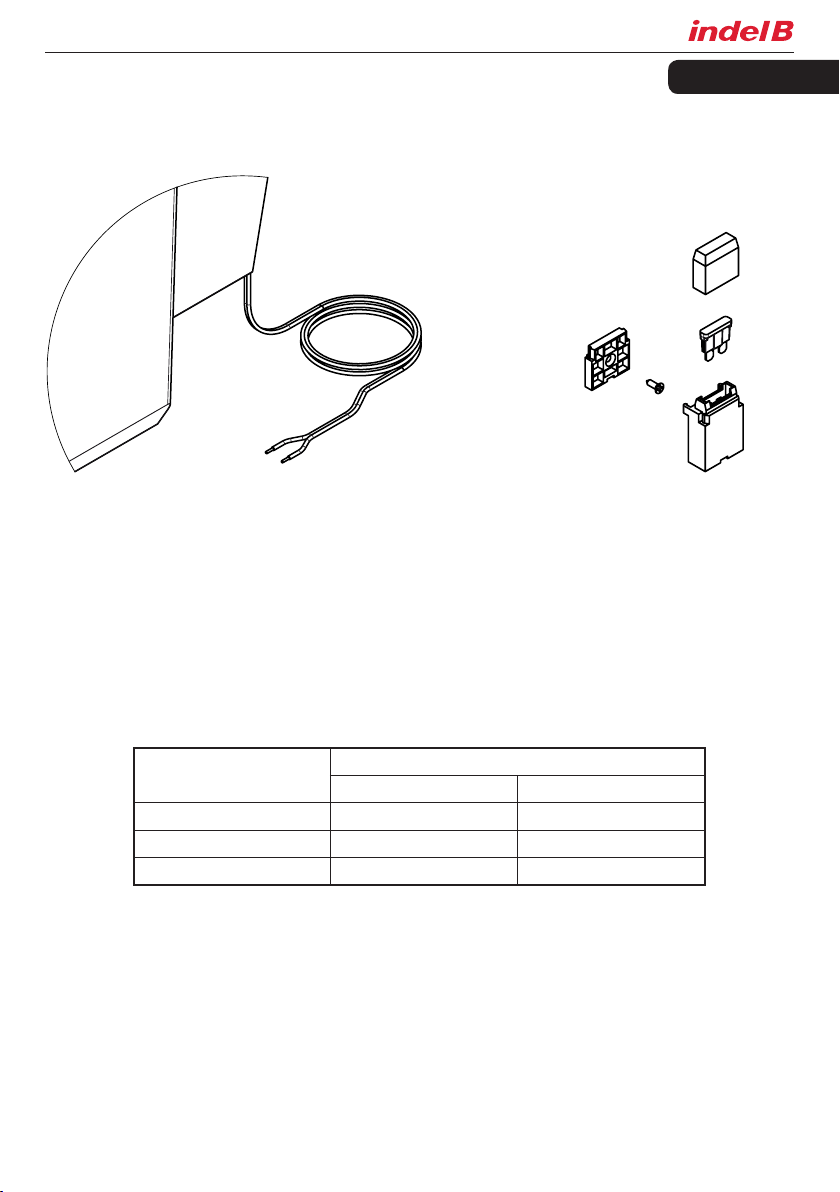

USING THE REFRIGERATOR IN A LORRY
- Connect the cables to the vehicle battery, 12 or 24 V DC.
- Check that the poles are correct.
- Protect the power line using the 15 A fuse provided.
- If the supplied power cable is not used, see the table containing the information related to the cable
section:
CABLE SECTION MAX. CABLE METRE LENGTH
12V 24V
2.5 (AWG 13) 2.5 (8 FT) 5 (16 FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
MAINTENANCE
Regularly clean the inside of the refrigerator using baking soda dissolved in warm water.
Never use abrasive products, detergents or soaps.
Subsequent to washing, rinse with clean water and dry carefully using a soft cloth.
Do not leave the refrigerator off, warm inside, or with food inside or with closed cover.
Power cable (vehicle battery) Power line protection fuse kit

TB22AM
16 TB22AM_07-09-2017
ENGLISH
WIRING DIAGRAM
TB22AM

TB22AM
TB22AM_07-09-2017 17
ESPAÑOL
Lea atentamente estas instrucciones, en particular las advertencias sobre la
seguridad, antes de utilizar la nevera.
TB22AM
DESCRIPCIÓN TÉCNICA
- La nevera puede enfriar y mantener fríos los productos, gracias a un circuito de enfriamiento sin CFC,
con compresor, que no exige ningún tipo de operación de mantenimiento.
- La nevera cuenta con un dispositivo de control automático de la batería que protege la batería del
vehículo de una descarga excesiva durante la conexión a la red de a bordo de 12/24 V.
- Si la nevera se acciona con el motor desconectado en el interior del vehículo, se apaga automáticamente
cuando la tensión de alimentación desciende por debajo de un valor programado. La nevera se conecta
de nuevo cuando se restablece dicha tensión, algo que se obtiene cargando la batería.

TB22AM
18 TB22AM_07-09-2017
ESPAÑOL
DATOS TÉCNICOS
MODELO TB22AM
Dimensiones internas (HxLxP) 232 x 488 x 560 (mm)
Peso neto 10,5 Kg
Potencia instalada 50 W
Tensión de alimentación DC 12-24 V
Protección eléctrica Fusible 15A
Sistema refrigerante Compresor
Gas refrigerante R134a - CFC Free
Acumulación de frío No
Kit de fijación Sì
Aislamiento CFC Free PU Foam
P
L
H
Este equipo contiene gas uorado de efecto invernadero R134a dentro de un sistema sellado hermética-
mente cuyo funcionamiento depende de la presencia de dicho gas.

TB22AM
TB22AM_07-09-2017 19
ESPAÑOL
USOS DEL PRODUCTO
La TB22AM es una nevera portátil proyectada para ser instalada en Mercedes-Benz, modelo ACTROS MP4.
La nevera es idónea para enfriar los alimentos.
COLOCACIÓN
- Coloque la nevera en una supercie seca, protegida y alejada de esquinas y aristas. No la utilice en
zonas sin protección, al aire libre o expuesta a chorros de agua o lluvia.
- La nevera necesita una óptima ventilación, en particular, en la parte posterior.
- Evite colocar la nevera cerca de fuentes de calor como, por ejemplo, un horno o un radiador, o expo-
nerla a los rayos directos del sol. Adoptando esta precaución, el aparato ofrece una mayor eciencia
y mantiene fresco el contenido.
- No cubra la nevera con ningún tipo de tapa ni obstruya la rejilla intercambiadora de calor.
ADVERTENCIAS
- Está prohibido que personal no autorizado realice reparaciones u operaciones que comporten la ex-
tracción de los cárteres de protección.
- Para evitar riesgos de índole eléctrica, no debe extraerse la tapa de la mini-unidad de enfriamiento.
INSTALACIÓN
La nevera debe montarse en el cajón situado bajo la litera.

TB22AM
20 TB22AM_07-09-2017
USO
REGULACIONES DE LA TEMPERATURA INTERNA
La temperatura de la nevera puede regularse mediante el mando del termostato.
Girando el mando en el sentido de las agujas del reloj, la temperatura interna disminuye, y viceversa,
girándola en el sentido contrario, aumenta. La nevera cambia automáticamente el número de revoluciones
en función de la temperatura congurada y de la temperatura real registrada en el hueco interior.
LLENADO
No introduzca alimentos calientes en la nevera. Al colocar productos, evite que puedan golpear otros
productos o puedan romperse cuando el vehículo está en movimiento. Cuando el aparato esté en funcio-
namiento, asegúrese de que la puerta esté siempre perfectamente cerrada y de mantenerla abierta el menor
tiempo posible; en cambio, cuando no lo use, mantenga la puerta abierta para favorecer la ventilación.
DESCONGELACIÓN
Cuando la capa de hielo supere los 4 mm de grosor, será necesario descongelar la nevera. Para ello, apague
la nevera. No utilice herramientas puntiagudas para eliminar las capas de escarcha o de hielo. Espere a que
se descongelen completamente, seque la nevera y vuelva a conectarla cuando nalice estas operaciones.
NIVEL DE PROTECCIÓN DE LA BATERÍA
Protección de la batería 12V 24V
CUT-OUT 10,4 V 21,3 V
CONSEJOS
Si la nevera presenta un funcionamiento anómalo, antes de nada, póngase en contacto con nuestro centro
de asistencia y después compruebe que:
a) esté activa la alimentación eléctrica;
b) las conexiones y las polaridades sean correctas;
c) la entrada y la salida del aire no estén obstruidas;
d) la nevera no esté cerca de una fuente de calor;
e) el fusible de la línea de alimentación no esté interrumpido.
ESPAÑOL
