ITALIANO
3
Leggere attentamente queste istruzioni, in particolare le avvertenze sulla
sicurezza, prima di usare il frigorifero.
TB28AM
DESCRIZIONE TECNICA
- Il frigorifero può raffreddare e mantenere freddi i prodotti. Il raffreddamento avviene
mediante un circuito di raffreddamento privo di CFC, con compressore, che non richiede
manutenzione.
- Il frigorifero dispone di un dispositivo di controllo automatico della batteria che protegge
la batteria del veicolo da uno scaricamento eccessivo durante il collegamento alla rete di
bordo da 12/24 V.
- Se il frigorifero viene azionato a motore spento all'interno del veicolo, si spegne
automaticamente non appena la tensione di alimentazione scende al di sotto di un valore
impostato. Il frigorifero si riaccende non appena viene raggiunta la tensione di ripristino,
ottenuta caricando la batteria.
TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
4
DATI TECNICI
MODELLO TB28AM TB28AMBIG
Dimensioni esterne (HxLxP) 220 x 557 x 636 (mm) 220 x 598 x 661 (mm)
Peso netto 12,2 Kg 12,6 Kg
Potenza installata 46 W 46 W
Tensione alimentazione DC 12-24 V DC 12-24 V
Protezione elettrica Fusibile 15A Fusibile 15A
Sistema refrigerante Compressore Compressore
Gas refrigerante e carica
R134a 0,40kg- CFC Free (CO2
eq. 0,057t) R134a 0,40kg- CFC Free (CO2 eq. 0,057t)
Accumulo di freddo No No
Kit di fissaggio SI SI
Questa apparecchiatura contiene gas fluorurato ad effetto serra R134a all'interno di un sistema sigillato
ermeticamente il cui funzionamento dipende dalla presenza di tale gas.
TB28AM TB28AMBIG
L
P
H
P
H
L

ITALIANO
5
DESTINAZIONE D'USO DEL PRODOTTO
I TB28AM sono frigoriferi a pozzetto da inserire all'interno di uno dei cassetti sottoletto offerti di
serie nelle cabine camion di ultima generazione. L'installazione è semplice, veloce e non richiede
attrezzature particolari.
POSIZIONAMENTO
- Porre il frigorifero su una superficie asciutta, protetta e lontana da spigoli. Non usare il
frigorifero in zone scoperte, all’aperto o esposto a getti d'acqua o pioggia.
- Il frigorifero necessita di una buona ventilazione, in particolare nella sua parte posteriore.
- Evitare di porre il frigorifero vicino a una fonte di calore quale ad esempio un fornello, un
radiatore o sotto la luce diretta del sole. Ciò contribuisce ad una maggiore efficienza del
frigorifero e ne mantiene fresco il contenuto.
- Non coprire il frigorifero con alcuna copertura né ostruire la griglia scambiatrice di calore.
AVVERTENZE
ATTENZIONE!
E' vietato eseguire riparazioni o interventi che comportino la rimozione dei carter di protezione,
da parte di personale non autorizzato.
ATTENZIONE!
Per evitare rischi di natura elettrica non rimuovere il coperchio della mini-unità di raffredda-
mento.
ATTENZIONE!
Mantenere prive di ostruzioni le aperture di ventilazione dell’apparecchiatura o della struttura
che la incorpora.
ATTENZIONE!
Non usare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, che
non siano quelli consigliati dal produttore.
ATTENZIONE!
Non danneggiare il circuito del refrigerante.
ATTENZIONE!
Non usare dispositivi elettrici all’interno dei vani per la conservazione dei cibi dell’apparecchia-
tura, a meno che non siano dei tipo consigliato dal produttore.
ATTENZIONE!
Non conservare in questa apparecchiatura sostanze esplosive quali lattine spray con un
propellente infiammabile.
ATTENZIONE!
Rischio di incendio o di scossa elettrica.
ATTENZIONE!
Non lasciare che oggetti caldi tocchino le parti in plastica dell’apparecchiatura.

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
6

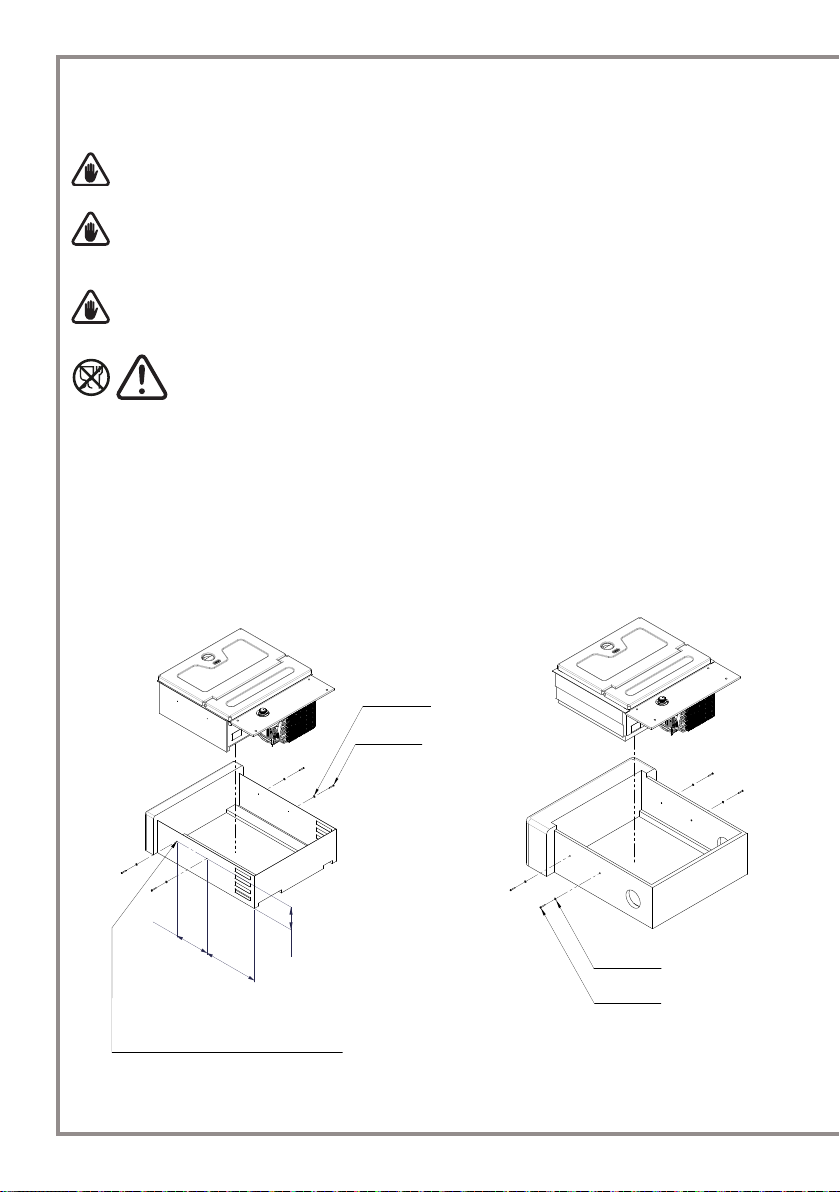

PER IL FISSAGGIO È NECESSARIO ESEGUIRE NEL
VANO ALLOGGIO N°2+2 fori Ø4 [0,157] COME DA
QUOTE INDICATE
TB28AM TB28AMBIG
n. 2+2
Ø3,9 x Max 30
n. 2+2
Ø10 x Ø5,3 x 1
n. 2+2
Ø3,9 x Max 30
n. 2+2
Ø10 x Ø5,3 x 1
200
[7.87]
317
[12.48]
131
[5.16]
ATTENZIONE!
Non conservare gas e liquidi infiammabili all’interno dell’apparecchiatura.
ATTENZIONE!
Non porre prodotti o oggetti infiammabili, né prodotti che contengono liquido infiammabile, all’interno,
vicino o sopra l’apparecchiatura.
ATTENZIONE!
Non toccare il compressore o il condensatore. Scottano!
ATTENZIONE!
• Il frigorifero è adatto per il raffreddamento e il congelamento degli alimenti.
• Usare il travel box solo per il raffreddamento e la conservazione di bevande e snack chiusi.
• Nel travel box non conservare alimenti deperibili.
• Gli alimenti possono essere conservati nella loro confezione originale o in contenitori idonei.
• Il travel box non è previsto per entrare a contatto con i cibi.
• Il travel box non è previsto per la corretta conservazione di farmaci. Per tali prodotti vedere le istruzioni
del foglietto illustrativo.
INSTALLAZIONE
Il frigorifero viene montato nel cassetto sottostante la cuccetta.

ITALIANO
7
USO

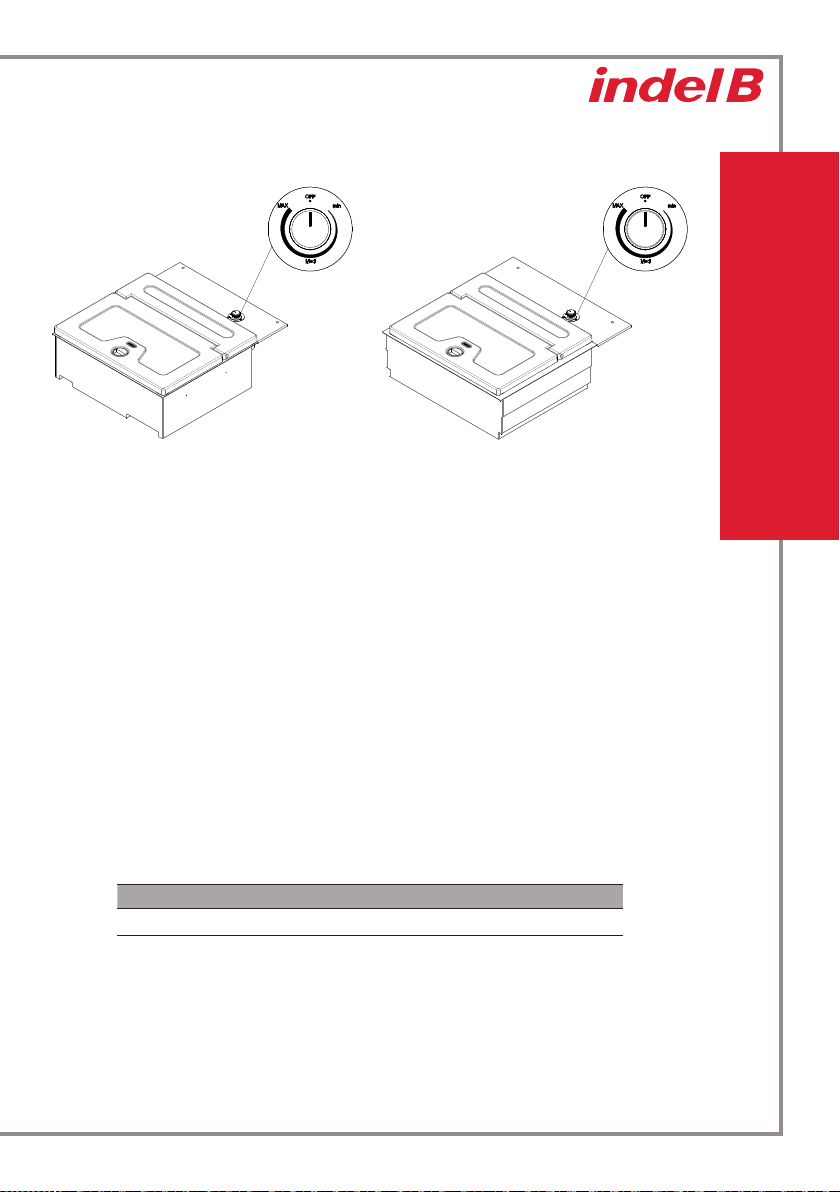

REGOLAZIONI DELLA TEMPERATURA INTERNA
La temperatura del frigorifero può essere regolata agendo sulla manopola del termostato.
Ruotando la manopola in senso orario la temperatura interna diminuisce, viceversa, ruotandola
in senso antiorario aumenta. Il frigorifero varia in automatico il numero di giri in funzione della
temperatura impostata e della reale temperatura interna.
RIEMPIMENTO
Non porre cibo caldo nel frigorifero. Posizionare i prodotti in modo che non colpiscano altri
prodotti né li possano rompere quando il veicolo è in movimento. Quando è in uso, accertarsi
che il coperchio sia sempre perfettamente chiuso e lasciarlo aperto il meno possibile. Quando
non è in uso, tenere il coperchio aperto per la ventilazione interna.
SCONGELAMENTO
Quando lo strato di ghiaccio diventa più spesso di 4 mm, è necessario scongelare il frigorifero. A
tale scopo spegnere il frigorifero. Non usare utensili appuntiti per rimuovere gli strati di brina o di
ghiaccio. Attendere che tutto si sia sciolto completamente, asciugare il frigorifero e riaccenderlo
solo al termine di queste operazioni.
LIVELLO DI PROTEZIONE DELLA BATTERIA
Protezione batteria 12V 24V
CUT-OUT 10,4 V 21,3 V
SUGGERIMENTI
Qualora il frigorifero manifesti un mal funzionamento, contattare prima di tutto il nostro centro
assistenza e verificare che:
a) sia attiva l’alimentazione elettrica;
b) i collegamenti e le polarità siano corretti;
c) l’ingresso e l’uscita dell’aria non siano ostruiti;
d) il frigorifero non si trovi vicino a una fonte di calore;
e) il fusibile della linea di alimentazione non sia interrotto.
TB28AM TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
8
USO DEL FRIGORIFERO IN UN VEICOLO
- Collegare i cavi alla batteria del veicolo in DC da 12 o 24 V.
- Verificare che la polarità sia corretta.
- Proteggere la linea di alimentazione con il fusibile da 15 A in dotazione.
- Nel caso che non si utilizzi il cavo di alimentazione in dotazione, seguire le seguenti informazioni,
riportate in tabella, relative alla sezione dei cavi:
SEZIONE CAVI LUNGH. MAX. CAVI METRI
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16 FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
MANUTENZIONE
• Pulire regolarmente l’interno e l’esterno del frigorifero esclusivamente con acqua tiepida e detersivo
neutro.
• Dopo il lavaggio risciacquare accuratamente con un panno morbido.
• Non utilizzare: prodotti specifici per vetri e specchi; detergenti liquidi; in polvere, o spray; solventi; alcool;
ammoniaca o prodotti abrasivi.
• In caso di non utilizzo si consiglia di asciugare bene l’interno e di lasciare la porta semiaperta per aerare
l’interno. o prodotti abrasivi.
Non lasciare il frigorifero spento, caldo all'interno, con cibo all'interno o con coperchio chiuso.

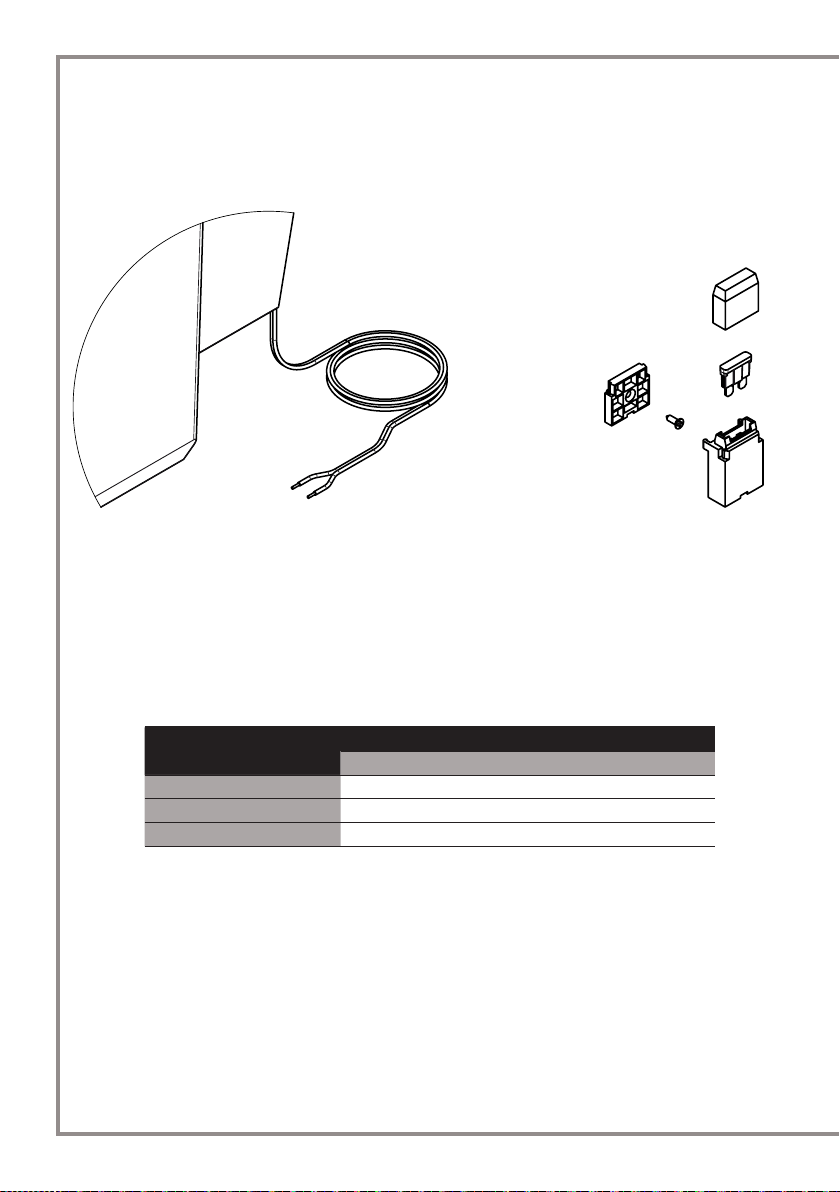

Cavo di collegamento all'alimentazione
(batteria del veicolo)
Kit fusibile di protezione
linea di alimentazione

ITALIANO
9

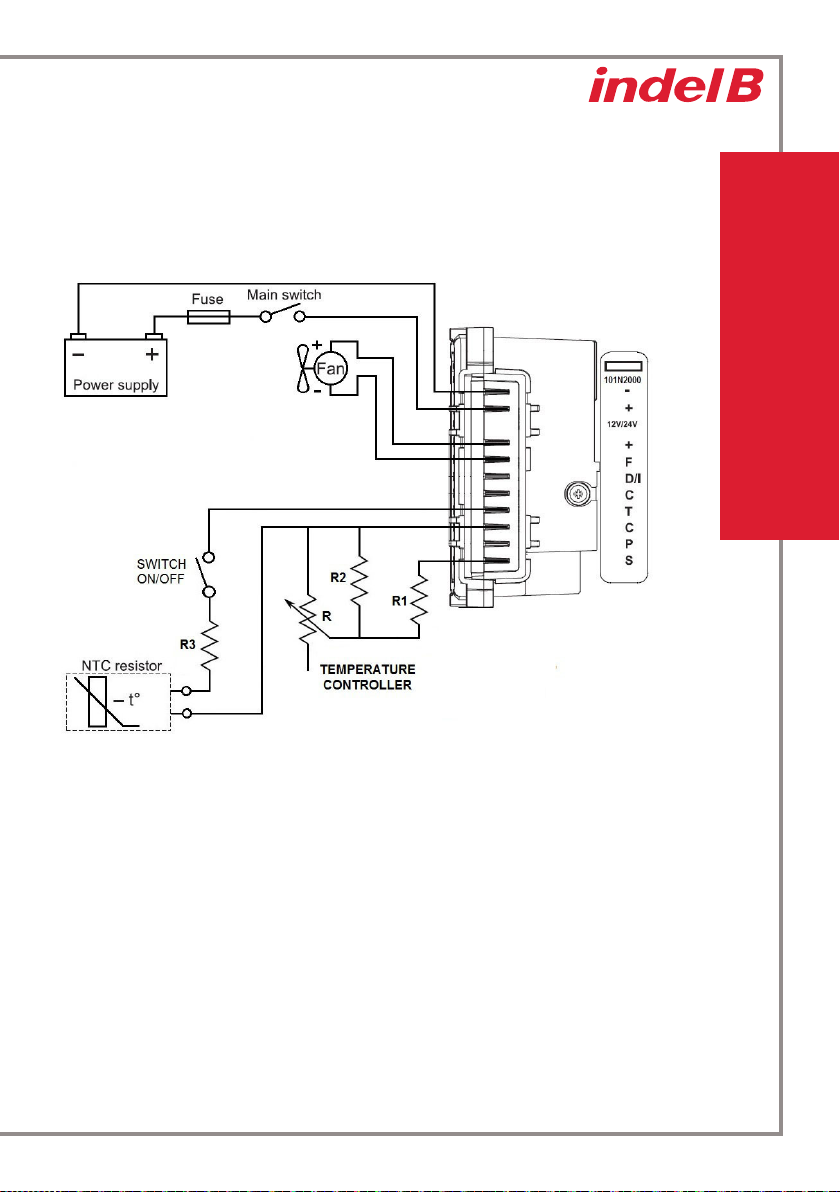

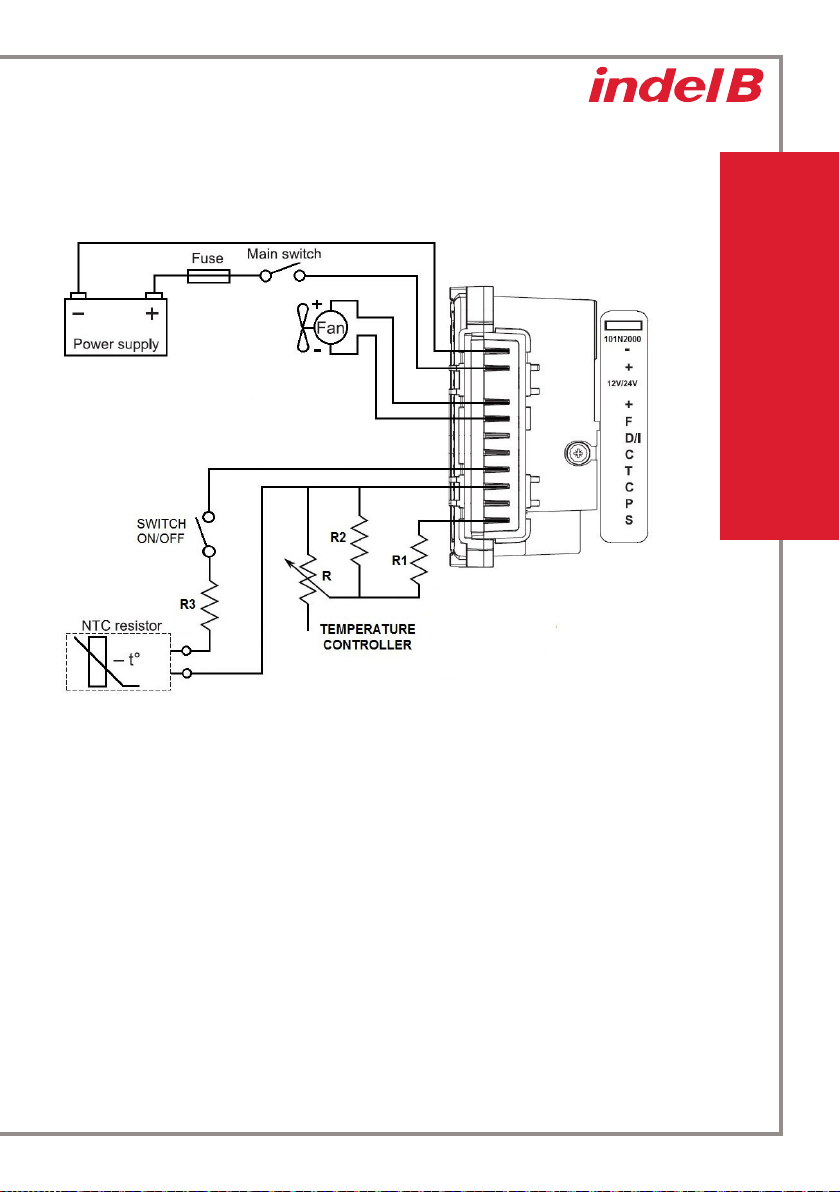

SCHEMA ELETTRICO
TB28AM/TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
10

ENGLISH
11
Read the instructions and specifically, the safety warnings carefully before
using the refrigerator.
TECHNICAL DESCRIPTION
- The refrigerator is able to cool products and keep them cold. Cooling is provided by a CFC-
free cooling circuit, with compressor which does not necessitate any maintenance.
- The refrigerator is equipped with an automatic battery management device which protects
the vehicle battery from excessive discharge when connected to the on-board 12/24 V
network.
- Where the refrigerator is operational with the vehicle motor off, it automatically switches itself
off once the supply voltage falls below the set value. The refrigerator will turn itself on again
once the voltage is restored, that is once the battery is charged.
TB28AM TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
12
DATA SHEET

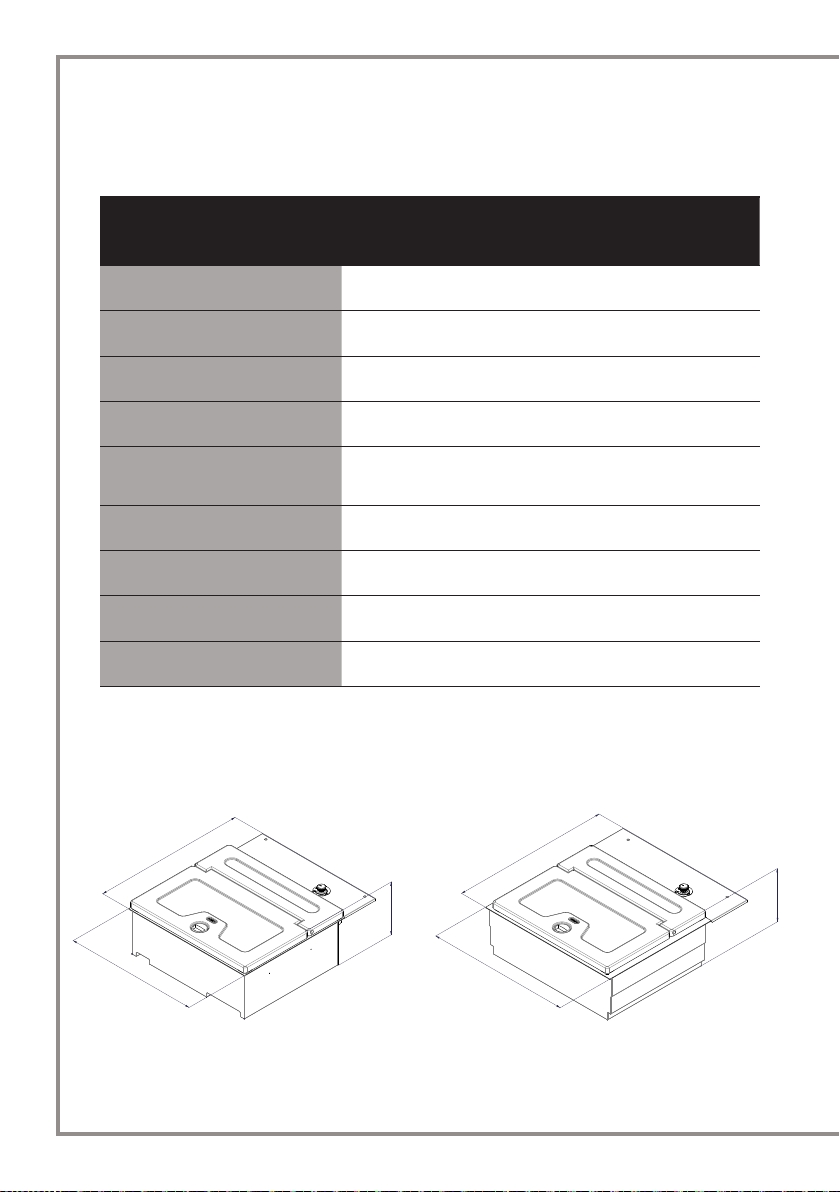

MODEL TB28AM TB28AMBIG
External dimensions (HxWxD) 220 x 557 x 636 (mm) 220 x 598 x 661 (mm)
Net weight 12,2 Kg 12,6 Kg
Installed power 46 W 46 W
Supply voltage DC 12-24 V DC 12-24 V
Electric protection 15A Fuse 15A Fuse
Cooling system Compressor Compressor
Refrigerant gas and charge
R134a 0,40kg- CFC Free (CO2
eq. 0,057t) R134a 0,40kg- CFC Free (CO2 eq. 0,057t)
Cooling recovery No No
Assembly kit YES YES
This appliance contains fluorinated greenhouse gas R134a within an hermetically sealed system and its
operations depends on the presence of this gas.
TB28AM TB28AMBIG
L
P
H
P
H
L

ENGLISH
13
PRODUCT USE DETAILS
TB28AM are case refrigerators to be introduced in one ofthe compartments under the couchette,
normally available as a standard in all truck cabins of the latest generation. Installation is simple,
rapid and does not require specific tools.
POSITIONING
- Place the refrigerator on a dry, protected surface, away from corners. Do not use the
refrigerator in uncovered, outdoor areas or areas exposed to water jets or rain.
- The refrigerator needs to be well ventilated, particularly at the back.
- Avoid placing the refrigerator near to a heat source, for example, a cooker, radiator or
exposing it to direct sunlight. This will enable improved refrigerator output and it will keep the
contents fresh.
- Do not place any cover over the refrigerator or obstruct the heat exchanger grill.
WARNINGS
WARNING!
Non authorised personnel are not authorised to carry out repairs or interventions which inclu-
de the removal of the protective casing.
WARNING!
Do not remove the cooling mini-unit cover to avoid electrical safety risks.
WARNING!
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of
obstruction.
WARNING!
Do not use mechanical devices or other means to accelerate the defrosting process, other than
those recommended by the manufacturer.
WARNING!
Do not damage the refrigerant circuit.
WARNING!
Do not use electrical appliances inside the food storage compartments of the appliance, unless
they are of the type recommended by the manufacturer.
WARNING!
Do not store explosive substances such as aerosol cans with a flammable propellant in this
appliance.
WARNING!
Risk of fire and electrical shock or fire.
WARNING!
Do not let hot items to touch the plastic parts of the appliance.
WARNING!
Do not store flammable gas and liquid in the appliance.

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
14
TO FASTEN IT, 2+2 holes Ø4 [0,157] ARE REQUIRED
IN THE CONTAINING COMPARTMENT, PER THE
DIMENSIONS SHOWN
TB28AM TB28AMBIG
n. 2+2
Ø3,9 x Max 30
n. 2+2
Ø10 x Ø5,3 x 1
n. 2+2
Ø3,9 x Max 30
n. 2+2
Ø10 x Ø5,3 x 1
200
[7.87]
317
[12.48]
131
[5.16]
WARNING!
Do not put flammable products or items that are wet with flammable products in, near or on the appliance.
WARNING!
Do not touch the compressor or the con-denser. They are hot.
WARNING!
• The cooler is suitable for cooling and freezing foods.
• Use the travel box exclusively for cooling and storing closed beverages and snacks.
• Do not store any perishable food in the travel box.
• Food may only be stored in its original packaging or in suitable containers.
• The travel box is not intended to be brought into contact with food.
• The travel box is not intended for the proper storage of medicines. See the instructions in the package
leaflet for the medicinal product.
INSTALLATION
The refrigerator must be installed in the compartment under the couchette.

ENGLISH
15
USE
INTERIOR TEMPERATURE ADJUSTMENT
The refrigerator temperature can be regulated by adjusting the thermostat knob.
When rotating the knob clockwise, the interior temperature falls, when rotating the knob anti-
clockwise, the temperature rises. The refrigerator automatically changes the revolution number
according to the preset temperature and to the actual inner temperature.
REPLENISHMENT
Do not place hot food in the refrigerator. Arrange the products so that they do not knock or
damage each other whilst the vehicle is moving. When in use, ensure that the cover is always
correctly closed and only open where necessary. When not in use, keep the cover open to
ventilate the inside.
DEFROSTING
When the ice layer is greater than 4 mm thick, the refrigerator must be defrosted. Switch off the
refrigerator whilst doing this. Do not use sharp objects to remove layers of frost or ice. Wait until
everything has completely melted, dry the refrigerator and only switch it back on upon finishing
the aforementioned operation.
BATTERY PROTECTION LEVEL
Battery protection 12V 24V
CUT-OUT 10.4 V 21.3 V
RECOMMENDATIONS
Should the refrigerator be faulty, immediately contact our support centre and check the following:
a) that it is electrically powered;
b) the connections and poles are correct;
c) the air inlets and outputs are not obstructed;
d) the refrigerator is not in proximity to a heat source;
e) the power supply fuse is not interrupted.
TB28AM TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
16
USING THE REFRIGERATOR IN A LORRY
- Connect the cables to the vehicle battery, 12 or 24 V DC.
- Check that the poles are correct.
- Protect the power line using the 15 A fuse provided.
- If the supplied power cable is not used, see the table containing the information related to the cable
section:
CABLE SECTION MAX. CABLE METRE LENGTH
12V 24V
2.5 (AWG 13) 2.5 (8 FT) 5 (16 FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
MAINTENANCE
• Regularly clean the inside and outside of the refrigerator using only warm water and a neutral detergent.
• Subsequent to washing, rinse with clean water and dry thoroughly using a soft cloth.
• Do not use the following: special glass and mirror cleaning products, liquid, powder, or spray detergents,
alcohol, ammonia or abrasive products.
• If you are not using the refrigerator, we suggest cleaning it well inside and leaving the door ajar to
ventilate the interior.
Do not leave the refrigerator off, warm inside, or with food inside or with closed cover.
Power cable (vehicle battery) Power line protection fuse kit

ENGLISH
17
WIRING DIAGRAM
TB28AM/TB28AMBIG

TB 28AM / 28AM BIG
TB_28AM/28AMBIG_29-01-2019
18
