KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 1
ITALIANO

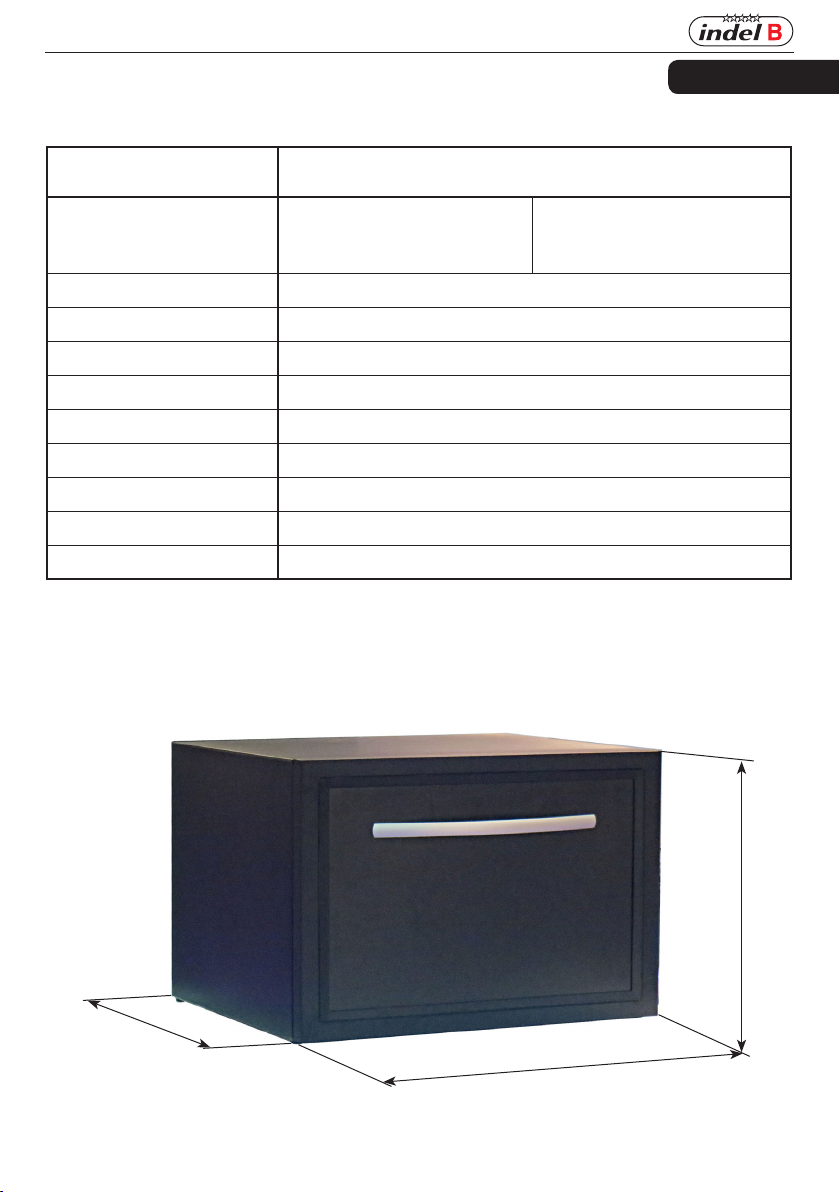

DATI TECNICI
MODELLO KD 50 ECOSMART
Dimensioni (LxPxH) 550x540x420 (mm)
(La profondità include
la maniglia)
550x510x420 (mm)
(profondità senza pannello
porta dell’hotel)
Peso netto 25,5 Kg
Categoria 2 (Cantina)
Classe climatica N
Tensione nominale AC 220/240 V
Potenza nominale 45 W
Corrente nominale 0,20 A
Frequenza nominale 50 Hz
Refrigerante R600a (18g)
Gas di schiumatura C - pentano
H
P
L

KD 50 ECOSMART
2KD 50 ECOSMART_19-03-2015
ITALIANO
KD 50 ECOSMART
DESCRIZIONE
Attenzione!
Questo apparecchio è destinato ad un utilizzo professionale (hotel, nave da crociera o similari).
Il minibar a cassetto KD 50 ECOSMART è in grado di abbinarsi perfettamente alla decorazione della
stanza e di offrire agli ospiti un’esperienza di funzionamento diversa.
Si prega di leggere attentamente il presente manuale prima di utilizzare il dispositivo.

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 3
ITALIANO
PRESENTAZIONE DEL PRODOTTO
VISTA DEL MINIBAR
1
2
36
5
4
1 Blocco (opzionale)
2 Maniglia
3 Telaio porta
4 Condensatore
5 Filtro a secco
6 Scatola della scheda circuiti stampati principale
7 Compressore
1 Serbatoio dell’acqua
2 Evaporatore
3 Scatola luce
4 Regolatore termico
1
23
4
VISTA FRONTALE VISTA POSTERIORE
VISTA FRONTALE INTERNA REGOLATORE LUMINOSO E TERMICO

KD 50 ECOSMART
4KD 50 ECOSMART_19-03-2015
ITALIANO
1 Separatore
2 Barra di metallo
3 Divisore
4 Separatore piccolo
5 Divisore piccolo
PRESENTAZIONE DEL SISTEMA DI RAFFREDDAMENTO
Dotato di un sistema di raffreddamento a compressore “silenzioso” e ad alta efcienza e uno speciale
sistema di risparmio energetico, il minibar a cassetto KD50 ECOSMART è in grado di creare un ambiente
di sonno confortevole con bassi costi di funzionamento, il consumo di energia del minibar a cassetto KD
50 ECOSMART INDEL B è di solo il 35 - 40% dei minibar a cassetto simili sul mercato.
ATTENZIONE
-Si prega di spegnere e scollegare il dispositivo dalla rete quando si sospetta un guasto del
sistema di raffreddamento.
-Il sistema di raffreddamento è progettato a tenuta d’aria, per cui non è necessario alcun
refrigerante additivo nel funzionamento normale. Se l’apparecchio non riesce a refrigerare a
causa di perdite o blocchi, si prega di non ripararlo, e contattare subito INDEL B.
2
3
5
4
1
CASSETTO PICCOLOCASSETTO GRANDE

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 5
ITALIANO
AVVERTENZE
AVVERTENZA!
Si prega di leggere attentamente il presente manuale prima di utilizzare il dispositivo.
AVVERTENZA!
Collegare l’apparecchio solo alla fonte di alimentazione appropriata.
AVVERTENZA!
Non toccare la parte posteriore del minibar quando è in funzione, per evitare di scottarsi.
AVVERTENZA!
Quando si utilizza il minibar, i bambini devono essere sorvegliati dagli adulti.
AVVERTENZA!
Mantenere libere da ostruzioni le aperture di ventilazione nell’involucro dell’apparecchio.
AVVERTENZA!
Non usare dispositivi meccanici o elettrici dentro l’apparecchio!
Cautela
Non spostare il dispositivo quando è in funzione.
Cautela
Spegnere sempre l’alimentazione prima di pulire ed effettuare la manutenzione.
Attenzione!
Se il cavo è danneggiato, spegnere sempre l’alimentazione e contattare INDEL B.
Attenzione!
In caso di perdite o mancata refrigerazione non riempire il refrigerante e contattare INDEL B.
Attenzione!
Non modicare il sistema di raffreddamento e il circuito elettronico.
Attenzione!
L’apparecchio è stato progettato solo per ambienti interni, si prega di non posizionarlo all’aperto.
Attenzione!
Non collocare il dispositivo vicino a fonti di calore, come stufe, forni e luce solare diretta.
Attenzione!
Non posizionare l’apparecchio vicino a luoghi umidi, ad esempio in stanze da bagno o piscine.
Attenzione!
Non conservare sostanze esplosive come benzina e oggetti simili nel minibar.

KD 50 ECOSMART
6KD 50 ECOSMART_19-03-2015
ITALIANO
INSTALLAZIONE E FUNZIONAMENTO
DIMENSIONI DEL PRODOTTO E MOBILE PER INCASSO
Preparare il mobile per l’incasso
Dimensioni del mobile in cui installare il minibar (incassato)
Larghezza: 552 ~ 554 mm
Altezza: minimo 425 mm
Profondità: minimo 485 mm
minimo 485 mm più lo spessore del pannello della porta di legno dell’hotel
Dimensioni del prodotto
550 x 540 x 420 mm
(L x P x H, la profondità comprende la maniglia)
550 x 510 x 420 mm
(L x P x H, profondità senza pannello porta dell’hotel)

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 7
ITALIANO
INSTALLAZIONE
• Rimuovere i tappi (2 pezzi per lato)
• Fissare il mobile con le viti (2 pezzi per lato)
• Inserire i tappi
SUGGERIMENTO
-Non è necessario rimuovere il cassetto durante l’installazione.
-Confermare che la posizione sia corretta prima di avvitare.

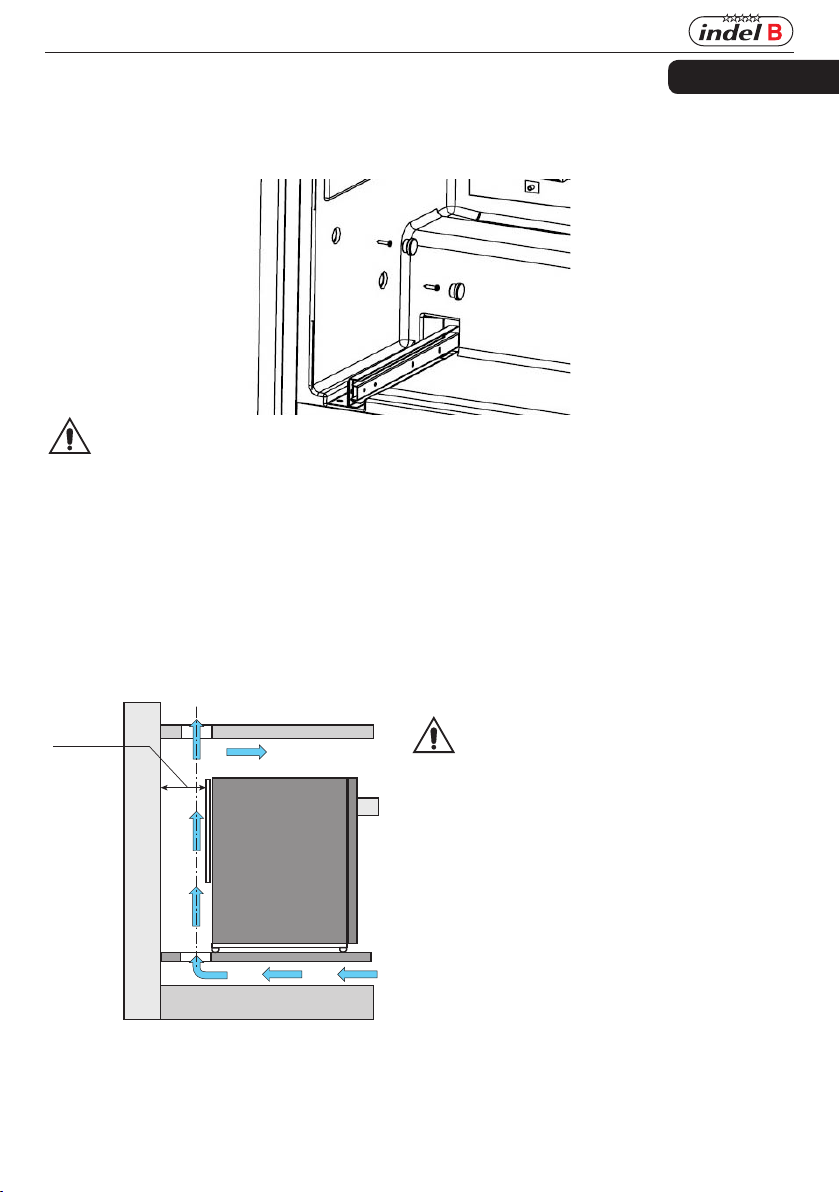

AERAZIONE
Il sistema refrigerante a compressore emette calore e richiede una buona aerazione, sono perciò poco
adatti gli ambienti con una ventilazione non perfetta. Il Minibar va installato in un ambiente servito da
un’apertura che assicuri il necessario ricambio d’aria ed è indispensabile non coprire od ostruire le griglie
che permettono la buona ventilazione dell’apparecchio. Inoltre va evitato il posizionamento dello stesso in
un luogo direttamente esposto alla luce solare o nei pressi di altre fonti di calore.
80 mm AVVERTENZA
Inserire il Minibar nel mobiletto, garantendo una sezione
per ingresso e uscita dell’aria di almeno 200 cm2.

KD 50 ECOSMART
8KD 50 ECOSMART_19-03-2015
ITALIANO
ISTRUZIONI SUL PANNELLO DELLA PORTA

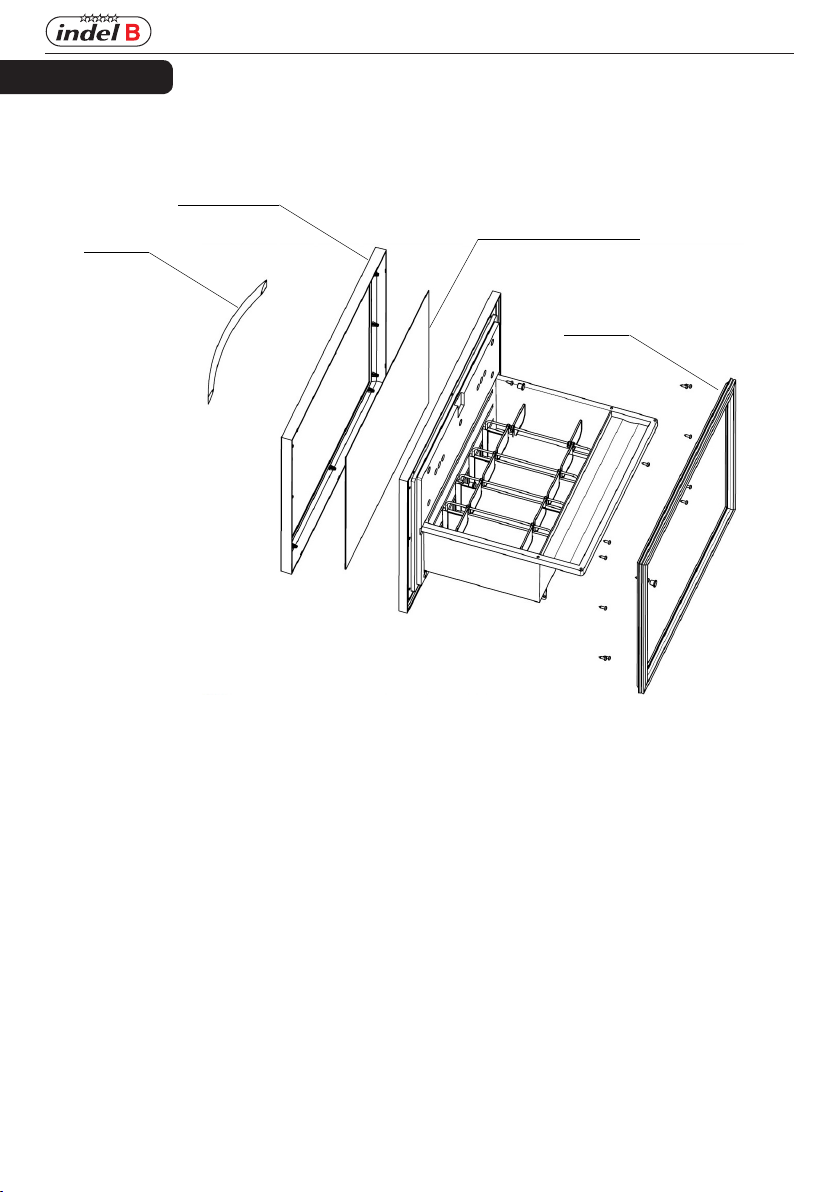

INSTALLAZIONE DEL PANNELLO PER MOBILI IN LEGNO PER V1
• Rimuovere la guarnizione della porta.
• Rimuovere i tappi dai fori della maniglia.
• Allentare le viti di ssaggio della maniglia e rimuovere la maniglia.
• Allentare le viti di ssaggio del telaio della porta e rimuovere il telaio della porta.
• Cambiare il pannello decorativo della porta.
• Installare il telaio della porta con le viti.
• Installare la maniglia con le viti.
• Inserire i tappi dai fori della maniglia.
• Installare la guarnizione della porta.
Handle
Door frame
Door décor panel
Gasket
Telaio della porta
Manico Pannello decorativo della porta
Guarnizione

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 9
ITALIANO

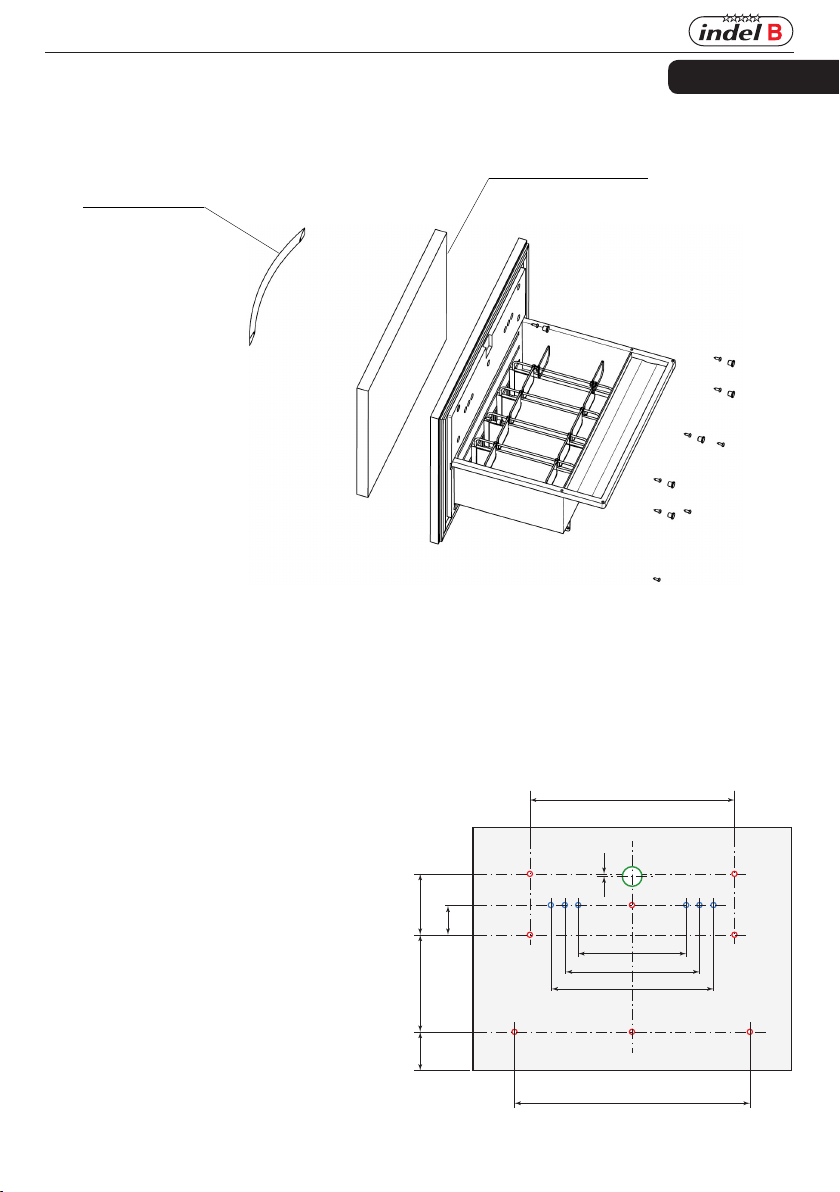

INSTALLAZIONE DEL PANNELLO PER MOBILI IN LEGNO PER V2
• Rimuovere il cassetto grande.
• Rimuovere i tappi dai fori di ssaggio del pannello di legno (8 pezzi).
• Fissare il pannello della porta in legno con le viti interne alla rovescia (8 pezzi).
• Inserire i tappi dei fori (8 pezzi).
• Installare il cassetto grande.
• Controllare se la guarnizione è completamente chiusa.
• In caso contrario, regolare la porta.
Forniture Handle
Wooden Door Panel
Maniglia del mobile
Pannello della porta in legno
370
205
245
285
410
3
50
100
19857
Il pannello porta dell'hotel deve rispettare le
seguenti condizioni:
Peso max: 2 kg
Spessore: 20 mm
Installazione: Fissato con 8 viti dall'interno
(cerchio rosso, in P4)
Foro di bloccaggio: Diametro 28 mm (cerchio
verde, in P4)
Foro maniglia: Fissata con 2 viti dall'interno
(cerchio blu, in P4)

KD 50 ECOSMART
10 KD 50 ECOSMART_19-03-2015
ITALIANO
COLLEGAMENTO ALL’ALIMENTAZIONE ELETTRICA
Si prega di inserire la spina in una presa di corrente adeguata con messa a terra. Al collegamento
dell’alimentazione, il minibar dovrebbe iniziare a funzionare. Possono essere necessarie 3 - 5 ore prima
che il minibar raggiunga l’impostazione della temperatura desiderata dopo il primo collegamento della
spina, a seconda dalla quantità di prodotto immagazzinato e della temperatura ambiente.
ATTENZIONE
-Controllare se i parametri relativi alla tensione e alla potenza indicati sull’etichetta del minibar
sono corretti. In caso contrario, si prega di contattare INDEL B nel più breve tempo possibile.
-Il dispositivo deve essere alimentato da una fonte di alimentazione costante.
PRESENTAZIONE DEI CASSETTI
• Cassetto grande per bottiglie e lattine
305 x 408 x 243 mm (L x P x H), l’altezza massima è di 300 mm
• Cassetto piccolo per bottigliette e snack
110 x 150 x 295 mm (L x P x H), l’altezza massima è di 118 mm
ATTENZIONE
Il minibar a cassetto KD 50 ECOSMART appartiene alla categoria delle cantine per alimenti non freschi
ed è adatto alla conservazione di bevande e snack confezionati (biscotti e cioccolato). Si prega di non
conservare carne fresca, cibi cotti e medicinali.

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 11
ITALIANO
INFORMAZIONI GENERALI

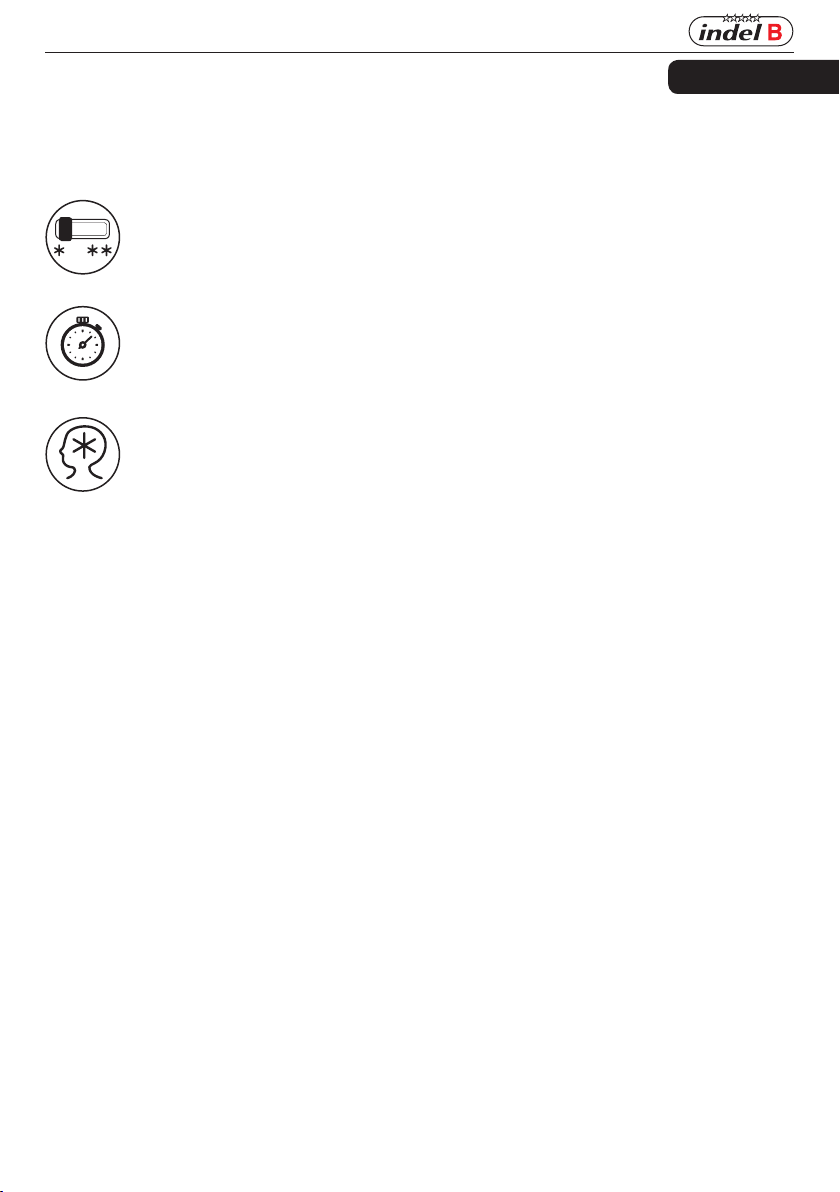

KD 50 ECOSMART ha tre modalità di funzionamento:
STANDARD: con un interruttore si seleziona tra freddo minimo e massimo. Impostando il
termostato, l'apparecchio funziona come un normale frigorifero, con sbrinamento elettronico.
TIMER: usato per programmare il tempo di funzionamento del compressore.
SMART SYSTEM: rivela la presenza dell'ospite nella stanza e attiva il compressore quando
l'ospite esce.
KD 50 ECOSMART è impostato di fabbrica su modalità STANDARD.

KD 50 ECOSMART
12 KD 50 ECOSMART_19-03-2015
ITALIANO
DESCRIZIONE E FUNZIONAMENTO
Metodo di funzionamento STANDARD: funzionamento
È possibile regolare la temperatura di raffreddamento all’interno del minibar tramite l’interruttore sulla
parte anteriore:
• il minibar è spento quando è in posizione “0”
• il minibar opera ad una temperatura interna costante superiore (raffreddamento ridotto) quando è in
posizione “*”
• il minibar opera ad una temperatura interna costante inferiore (raffreddamento aumentato) quando
è in posizione “**”
Modalità di funzionamento TIMER: funzionamento
Vedi Capitolo USO DEL TIMER.

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 13
ITALIANO
Metodo di funzionamento del SISTEMA SMART: Funzionamento
Il SISTEMA SMART controlla l’accensione e lo spegnimento del compressore in base alla presenza o
assenza del cliente nella stanza. L’utilizzo del SISTEMA SMART richiede la presenza nella stanza di
un dispositivo di risparmio energetico: un supporto per scheda progettato per il risparmio energetico.
Il cliente entra nella stanza e inserisce la scheda nell’apposito supporto; il dispositivo Energy Saver invia
un segnale al SISTEMA SMART per indicare che nella stanza è presente un ospite e il compressore del
minibar si ferma (i prodotti all’interno del minibar restano freddi per un lungo periodo a causa del freddo
rilasciato dalla piastra di mantenimento al freddo). Quando l’ospite lascia la stanza e toglie la carta dal
supporto Energy Saver, viene inviato un altro segnale al SISTEMA SMART e il minibar si riaccende. Se
il cliente rimane nella stanza per molte ore e il freddo accumulato nella piastra eutettica si esaurisce, il
minibar si accende automaticamente per mantenere i prodotti al freddo. Se la stanza non è occupata
per lungo tempo, il minibar opera in modalità di risparmio energetico.
Attenzione!
Con il metodo di funzionamento del SISTEMA SMART, i metodi di funzionamento timer e standard non
vengono utilizzati.

KD 50 ECOSMART
14 KD 50 ECOSMART_19-03-2015
ITALIANO
Il CASSETTO KD 50 ECOSMART è impostato dalla fabbrica sul metodo di funzionamento STANDARD.

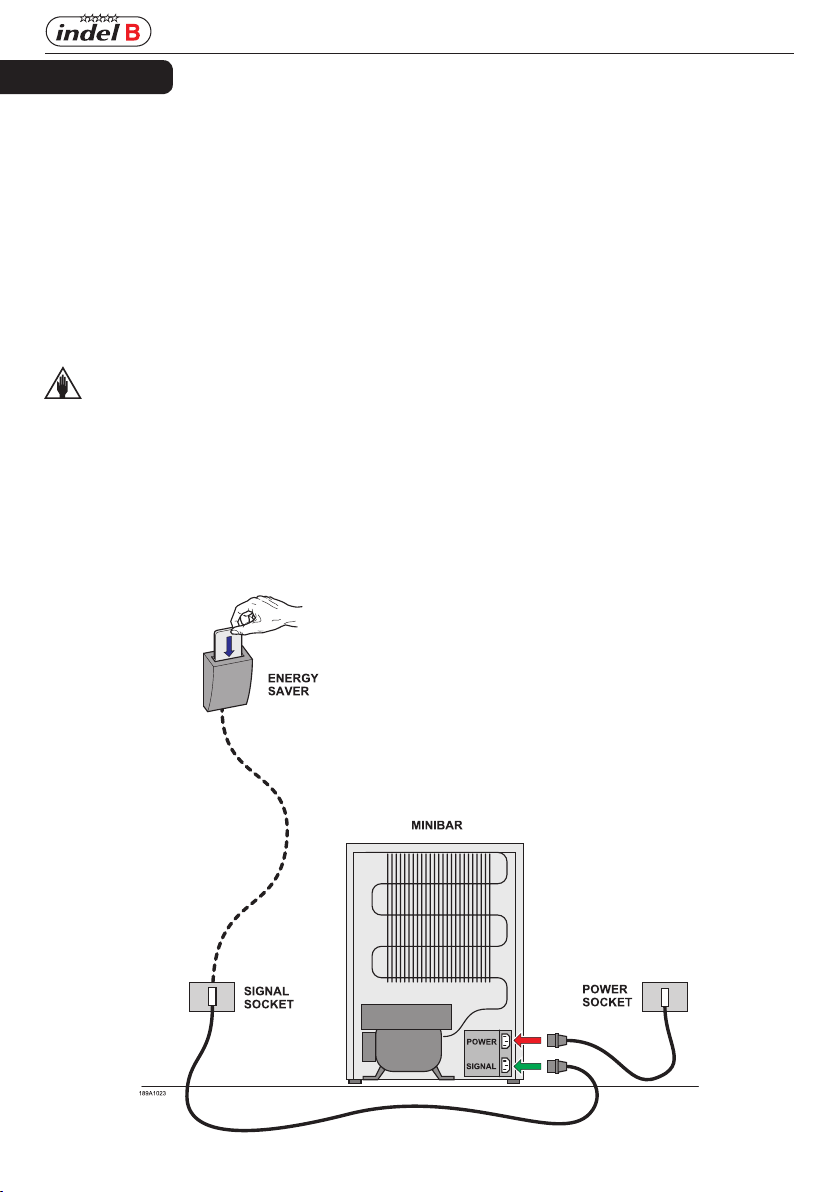

Sul retro del minibar ci sono due spine di alimentazione.
Collegare la spina “POWER” alla presa nella stanza appositamente per il minibar (presa non collegata
al sistema di risparmio energetico).
Collegare la spina “SIGNAL” a qualsiasi presa di corrente collegata al sistema di risparmio energetico
(Energy saver).
NOTA: Il minibar a cassetto KD 50 ECOSMART funziona in modalità STANDARD/TIMER dove la spina
“SIGNAL” non è collegata. La modalità standard si riferisce al funzionamento non relativo all’identicazione
dell’ospite nella stanza e al funzionamento che è regolato dalla temperatura selezionata dal cliente utilizzando
l’interruttore sopra descritto.
Attenzione!
Se i cavi POWER e SIGNAL vengono collegati al contrario, il frigorifero funziona mentre l’ospite è nella
stanza e si spegne quando egli esce.
Per vericare che la connessione sia corretta, controllare che la luce si accenda quando si apre la porta
del minibar dopo aver vericato che:
1) il sistema di risparmio energetico (Energy saver) non funziona e la smart card non è stata inserita
2) il minibar è acceso (l’interruttore della temperatura nella parte anteriore del minibar non deve essere in
posizione “0”).
Nel caso in cui la luce non si accenda, invertire il collegamento dei due cavi di alimentazione.

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 15
ITALIANO

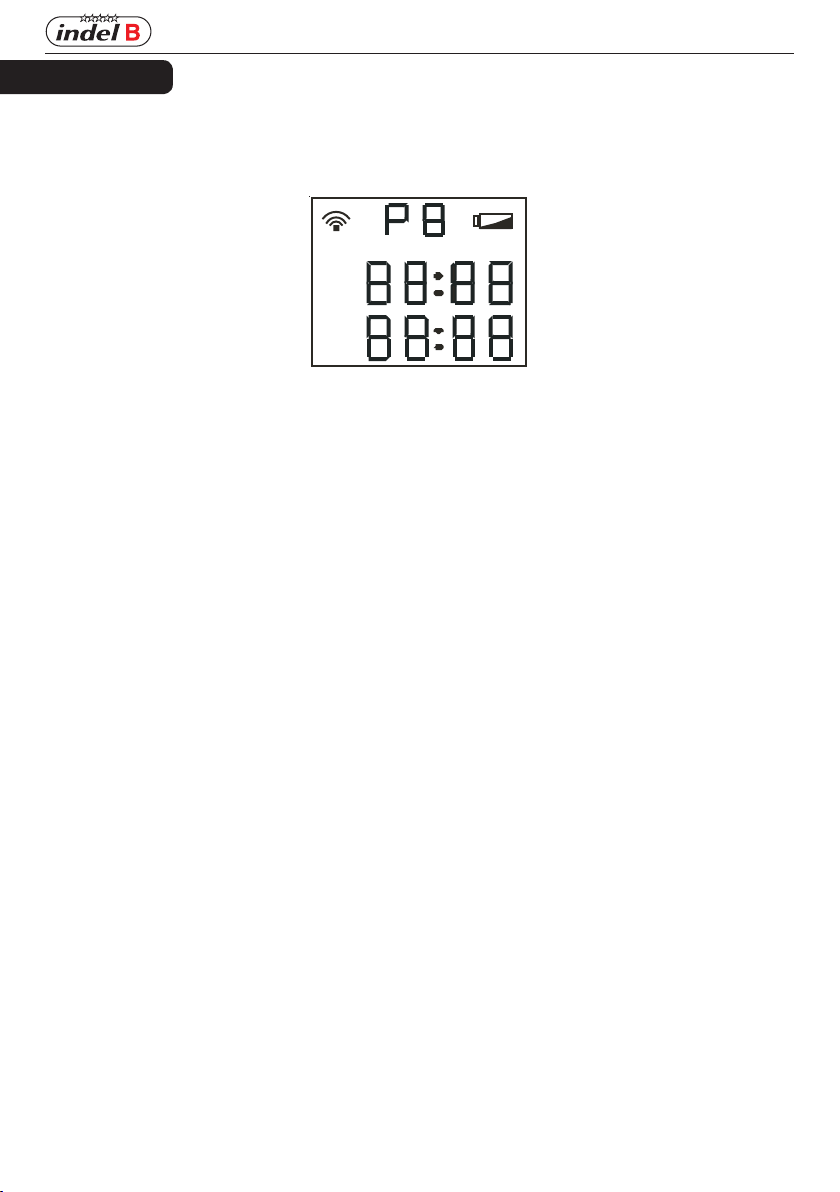

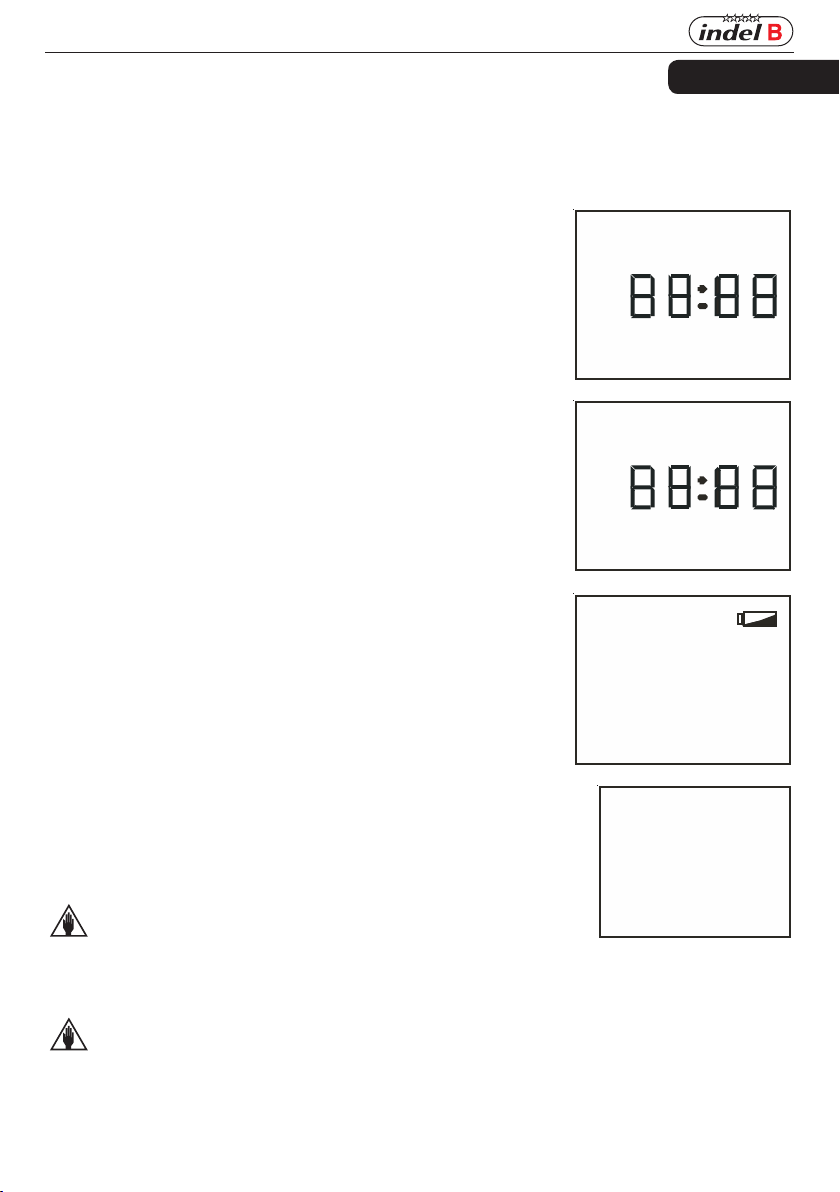

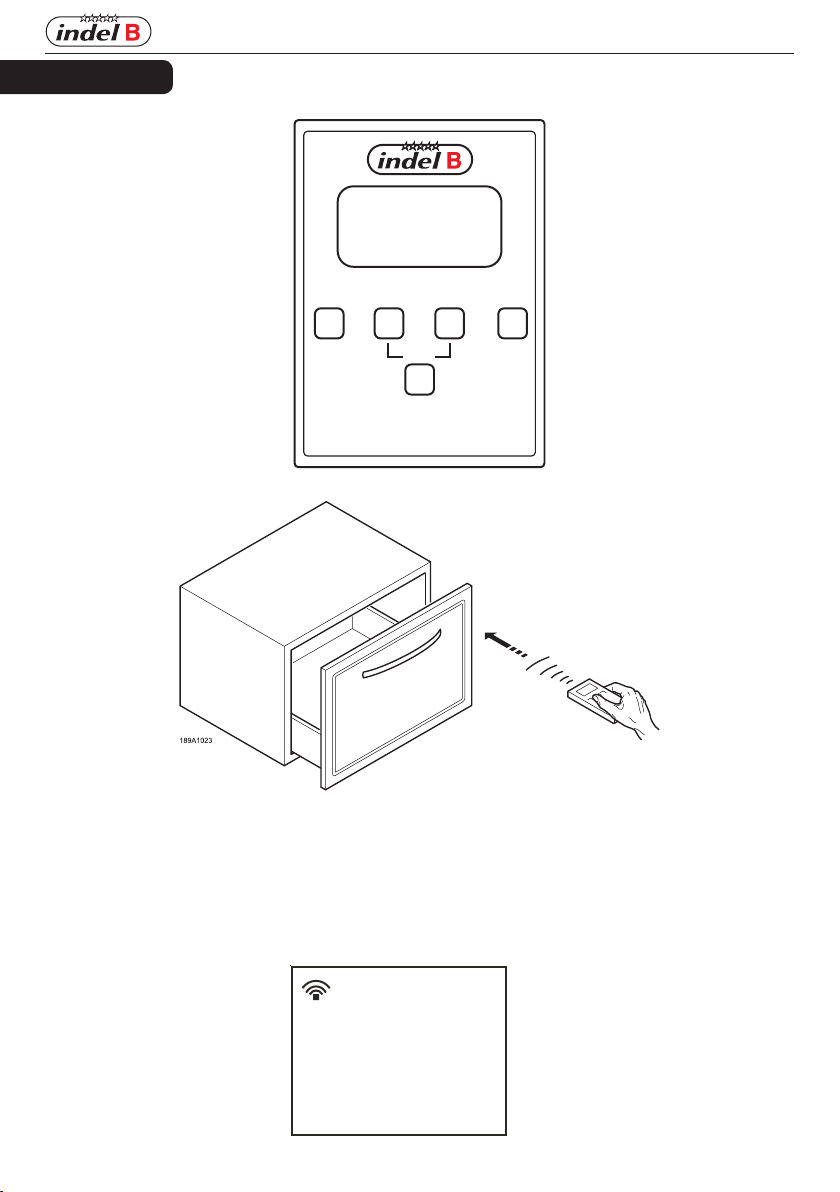

MODALITÀ DI FUNZIONAMENTO TIMER: USO
I minibar della serie K sono dotati di un termostato preimpostato situato sul retro del frigorifero (la
temperatura è già stata regolata a livelli di funzionamento ottimali). È possibile selezionare la durata dei
cicli di raffreddamento con il telecomando. Quando lo si collega all'alimentazione, il minibar si accende
automaticamente grazie alle funzioni meccaniche del termostato.
ON OFF
Il compressore si mette in funzione per
raffreddare il contenuto del minibar e
per congelare la piastra eutettica (6 ore
ogni 24 sono sufcienti).
Quando il compressore è spento, l'energia
di raffreddamento viene immagazzinata nella
piastra di mantenimento per tenere costante
la temperatura interna del minibar. Il minibar
è completamente silenzioso durante la notte.
Programmi preimpostati per la versione K con porta in vetro
PROGRAMMA TEMPO DI FUNZIONAMENTO
1° CICLO 2° CICLO
P1 09-14 17-22
P2 08-14 17-23
P3 07-14 17-23
P4 DISPONIBILE
OFF ACCENSIONE/SPEGNIMENTO

KD 50 ECOSMART
16 KD 50 ECOSMART_19-03-2015
ITALIANO
189A1018
P1 P4P2
-P3 +
SET
ON
OFF
Il KD è dotato di telecomando che permette all'utente di impostare il funzionamento del compressore per
avviarlo in determinate ore del giorno. Ogni frigorifero ha tre periodi di funzionamento già impostati e uno
(P4) programmabile dall'utente. È possibile impostare un massimo di due cicli di accensione/spegnimento
ogni 24 ore. Il telecomando è facile da usare. Una volta scelto il programma dal telecomando, è sufciente
puntarlo verso il ricevitore all'interno del minibar (da una distanza di circa 30-40 cm). Tenere premuto il
pulsante del programma scelto sul telecomando per almeno due secondi: il minibar si accende. Il display
visualizza il simbolo seguente.
TELECOMANDO
Aperto

KD 50 ECOSMART
KD 50 ECOSMART_19-03-2015 17
ITALIANO
IMPOSTAZIONE DELL'ORA
Premendo i pulsanti da P1 a P4 diverse volte, il display visualizza il programma scelto e l'ora.
Per impostare l'ora, premere P2 e P3 contemporaneamente. Le cifre dell'ora lampeggiano e il display
visualizza le parole “set time”.
Premere - (P2) e + (P3) per impostare l'ora esatta.
Per impostare l'ora, premere P2 e P3 contemporaneamente.
Premere P4 per salvare la nuova ora impostata. Il display visualizza l'ora
corrente.
Per impostare un programma (P1, P2, P3 o P4) sul minibar, premere il
pulsante del programma scelto per almeno 2 secondi.
Se le batterie sono scariche, il display visualizza questo simbolo.
Premere ON/OFF per spegnere il minibar. Il display visualizza “Off”. Per
riabilitare il telecomando, premere nuovamente il pulsante ON/OFF.
Attenzione!
In caso di interruzione dell'alimentazione elettrica della durata inferiore
a 48 ore, il minibar si riaccende con il programma precedentemente impostato. In caso di interruzione
dell'alimentazione elettrica della durata superiore a 48 ore, il minibar si riaccende con il programma
predenito. Per rieseguire la programmazione, seguire le istruzioni della sezione TELECOMANDO.
Attenzione!
In caso di interruzione volontaria della corrente, attendere almeno 15 minuti prima di riaccendere il frigorifero
(cioè prima di collegarlo alla corrente). In caso contrario, il compressore si può bloccare per alcuni minuti
prima di ripartire normalmente.
SET TIME
TIME
OFF

KD 50 ECOSMART
18 KD 50 ECOSMART_19-03-2015
ITALIANO
SET TIMEOFF
TIME
ON 1
TIME
ON 2
Dopo aver inserito la batteria, il display visualizza la seguente schermata per 5 secondi.
Il display visualizza poi l'ora corrente. Se non si premono pulsanti per gli 8 secondi successivi, le scritte
scompaiono dal display nché non si preme un pulsante.
Se si premono i pulsanti P1, P2 o P3, il display visualizza i programmi preimpostati come illustrato di seguito.
Attenzione: i programmi P1-P2 e P3 sono preimpostati e non modicabili.
Il programma P4 permette all'utente di impostare due cicli di funzionamento del frigorifero (il primo Time
on1 –Time off1 e il secondo Time on2 and Time off2).
Per personalizzare il programma P4:
premere P1 e P4 contemporaneamente.
“Time On1” lampeggia sulla sinistra.
Usare i pulsanti - (P2) e + (P3) per impostare l'ora d'inizio del primo ciclo.
Premere il pulsante P1 per avanzare ai campi successivi e usare i pulsanti - e + per modicare l'ora d'inizio
e di ne dei cicli di funzionamento del compressore.
Dopo aver completato la personalizzazione, premere P4 per salvare le nuove impostazioni.
NB: Dopo aver usato il minibar in modalità TIMER, per tornare alla modalità STANDARD, è necessario
impostare P4 dal telecomando con tutti i valori su 00:00 e premere P4 (vedi istruzioni nella sezione
IMPOSTAZIONE DELL'ORA).
NB: dopo aver usato il minibar in modalità SMART, per tornare alla modalità STANDARD, disinserire il cavo
SIGNAL, impostare P4 dal telecomando con un valore su 00:00 e premere P4 (vedi istruzioni nella sezione
IMPOSTAZIONE DELL'ORA).
