Inelco ULTIMA-TIG UT 03 User manual

Betjeningsvejledning Bedienungs- Manual Instruction manual
ULTIMA-TIG
51129701 X V1 (4381) 2003-06-16

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 2/40
E-mail: inel[email protected]m
ULTIMA-TIG
EU-Overensstemmelseserklæring
Producent: INELCO A/S
Håndværkervej 6
9690 Fjerritslev
Danmark
Tlf.: [phone]
Fax. : [phone]
SE/DE Nr. : DK 13 26 98 90
E-mail : [e-mail]
Erklærer hermed at
Maskinen: ULTIMA-TIG
Type: UT 03
Serie Nr.:
Produktionsår: 2003
er produceret i overensstemmelse med bestemmelserne i rådets direktiv af den 14.
juni 1989 om indbyrdes tilnærmelse af medlemsstaters lovgivning om maskiner
(98/37/EF), lavspændingsdirektiv 73/23/EF (1973), ændret gennem direktiv 93/68/EF
(1993) og EMC direktiv 89/336.
ULTIMA-TIG er udviklet og fremstillet i henhold til følgende internationale normer:
EN 61029
EN 61000-6-4
EN 61000-6-2
CE mærket blev anvendt første gang i 2003.
Ansvarlig Navn: Søren Rødbro
Dato: 13. juni 2003
Underskrift: __________________________________

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 3/40
E-mail: inel[email protected]m
Indholdsfortegnelse
Generel maskinebeskrivelse.....................................................1
Hvad følger med.......................................................................2
Ibrugtagning og transport .........................................................3
Betjeningsinstrumenter.............................................................4
Sikkerhedsforskrifter.................................................................5
Fastgørelse af elektrode i elektrodeholder................................6
Indstilling af slibevinkel.............................................................7
Vedligeholdelse........................................................................8
Udskiftning af slibeskive...........................................................9
Anvendelsesområde...............................................................10
Tekniske specifikationer.........................................................11
Uddannelse............................................................................12
Reservedelsliste.....................................................................13
Tegning..................................................................................14
ULTIMA-TIG / Neutra slibevæske......................................15-30
VIGTIG SIKKERHEDSANVISNING
Ved installation og betjening af maskinen skal sikkerhedsreglerne angivet i
vedlagte
LEVERANDØRBRUGSANVISNING
læses og følges.
Denne instruktionsbog og medfølgende leverandørbrugsanvisning skal altid
være tilgængelig for de personer, der skal installere, betjene og vedligeholde
maskinen.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 4/40
E-mail: inel[email protected]m
1. Generel maskinebeskrivelse

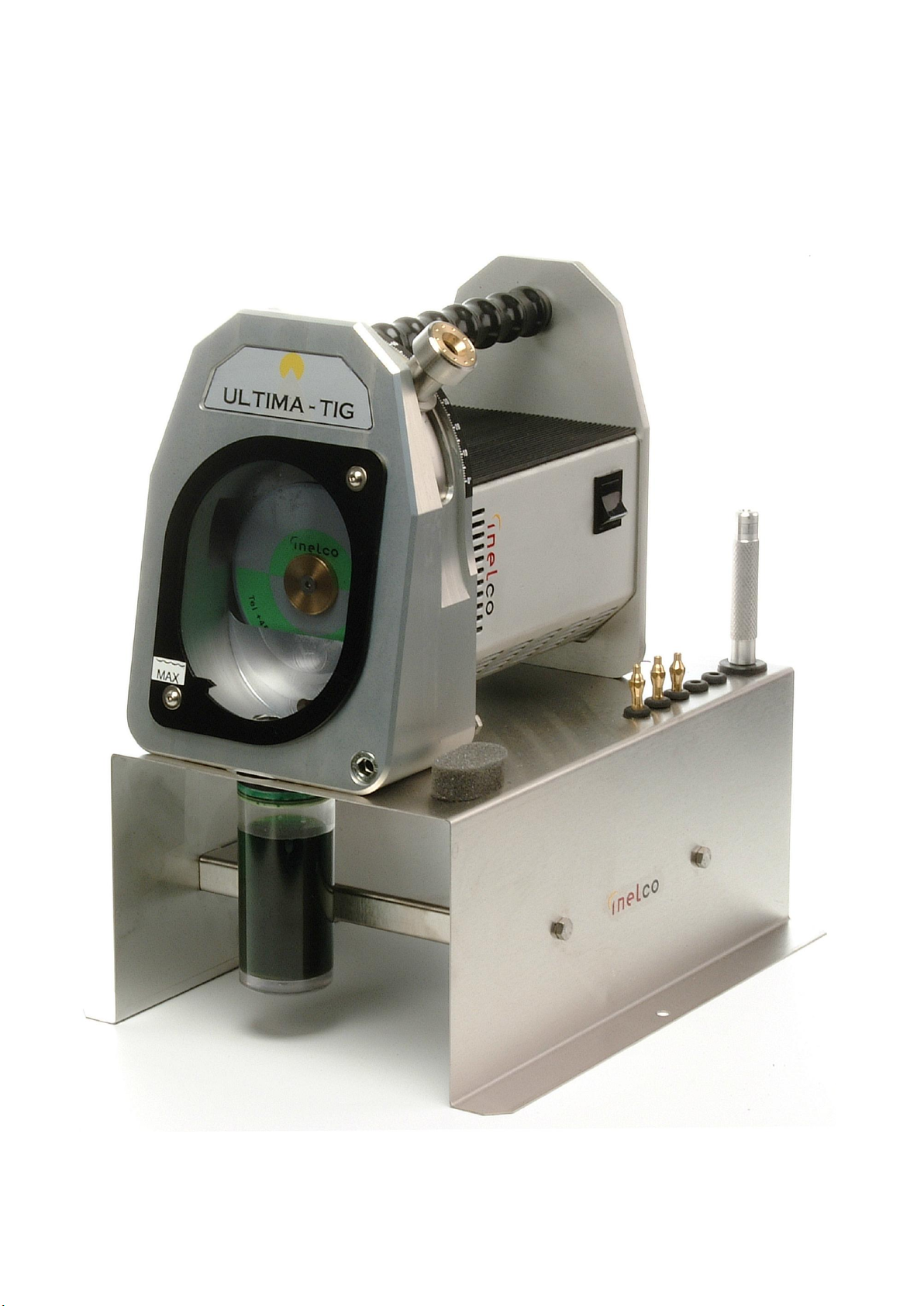

ULTIMA-TIG er en patenteret sliber med en diamantskive til vådslibning af
wolframelektroder. Sammen med de velkendte fordele ved vådslibning, giver denne
unikke og patenterede konstruktion mange fordele, der er af stor betydning for at opnå
et godt svejseresultat.
Den specielle slibevæske som befinder sig i det lukkede slibekammer, sikrer at der ikke
sendes skadelige støvpartikler ud i omgivelserne. Slibevæsken bevirker desuden, at
der ikke opstår misfarvning af wolframelektroden på grund af varme, hvilket har en
negativ indvirkning på forløbet af svejsningen.
Gennem den unikke opbygning af wolframelektrodens holder og indføringsmåde samt
den tangentiale slibning på overfladen af slibeskiven, sikres en finkornet slibning i
elektrodens længderetning. Dette har betydning for wolframelektrodens
tændingsegenskaber.
For at sikre at der slibes mindst muligt af wolframelektroden væk, findes der på forsiden
af maskinen et åbning, hvor længden på elektrodens stick-out (0,3-0,5 mm) bestemmes
samtidig med at elektroden fastspændes i elektrodeholderen. Slibevinklen kan indstilles
trinløst fra 7,5º til 90º(halvvinkel). I 90º positionen kan den yderste spids af elektroden
fjernes, idet man ved hjælp af en mikrometer skrue kan bestemme, hvor meget der skal
fjernes. Dette har betydning for elektrodens standtid ved høje svejsestrømme.
På undersiden af maskinen findes der en beholder, der opsamler det giftige støv.
Denne kan let udskiftes.
2. Hvad følger med
Ved modtagelse beder vi Dem venligst kontrollere at følgende er blevet leveret:
ULTIMA-TIG med diamantskive.
Betjeningsvejledning samt medfølgende datablad for slibevæsken
Beholder med slibevæske.
Wolframelektrodeholder
Elektrodeklemtang Ø 1,6 mm
Elektrodeklemtang Ø 2,4 mm
Elektrodeklemtang Ø 3,2 mm
Arbejdsbord

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 5/40
E-mail: inel[email protected]m
3. Ibrugtagning og transport
Placer ULTIMA-TIG på det medfølgende bord og fastgør maskinen til bordet. Fastgør
derefter evt. bordet.
Kontakten skal stå i OFF positionen.
Tilslut maskinen til den netspænding angivet på typeskiltet. Anvend 1 faset forsyning
med sikkerheds jord.
ULTIMA-TIG må ikke køre uden slibevæske!
ULTIMA-TIG slibemaskinen indeholder ikke slibevæske ved levering. Inden maskinen
tages i brug første gang, skal dette påfyldes. Bundproppen (8) skrues af og den
medfølgende væskebeholder (39) monteres. Ved hjælp af påfyldningsstudsen på den
medfølgende flaske påfyldes ULTIMA-TIG slibevæske gennem slangen (29), indtil der
er opnået en korrekt væskestand (se mærket på glasrammen (7)). Der er tilstrækkeligt
med slibevæske, når man, gennem skueglasset, kan se at diamantskiven trækker
væske med op.
Ved transport af ULTIMA-TIG skal slibevæsken af sikkerhedsgrunde tappes over i en
sikker lukket beholder
ULTIMA-TIG kan anvendes i rum med en omgivende temperatur fra -10ºC til +40º og
en relativ luftfugtighed på op til 50% ved 40ºC og 90% ved 20ºC. Maskinen er testet iht.
beskyttelsesklasse IP21.
4. Betjeningsinstrumenter
Strøm- og hovedafbryder
Transporthåndtag
Gradskala
Elektrodeholder
Stick-out indstilling
Væskebeholder 250 ml
Mikrometerskrue til at lave elektrodespidsen flad
5. Sikkerheds forskrifter
Anvend aldrig produktet hvis skære eller slibe skiverne er beskadiget.
Anvend kun skiver anbefalet af Inelco
Brug kun produktet når alle dele af kabinettet er monteret

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 6/40
E-mail: inel[email protected]m
6. Fastgørelse af elektrode i elektrodeholder
Skru klemtangen passende til wolframelektrodens diameter ind i elektrodeholderen.
Stik elektroden gennem klemtangen og ind i elektrodeholderen. Spænd elektroden let
med fingeren således at den stadig kan glide i elektrodeholderen. Elektroden skal
stikke ca. 2 cm ud af klemtangen. Stik derefter elektrode med elektrodeholder ind i
stick-out indstillingen (10), der sidder nederst til højre på maskinens front indtil anslaget
og fastspænd elektroden med en let drejning af elektrodeholderen til højre. Klemtangen
er forsynet med en 6-kant, som passer med hullet i stick-out indstillingen. Elektroden
skal kun spændes så stramt, at den ikke glider i klemtangen. Spændes elektroden for
stramt, kan klemtangen beskadiges. På bagsiden af stik-out indstillingen findes der en
stilleskrue, hvormed man kan bestemme den længde af elektroden, man ønsker at
slibe væk. Skruer man den stilleskrue af, slibes der mere væk og omvendt. Stilleskruen
er af producenten indstillet til at slibe ca. 0,3 mm væk for at opnå så mange slibninger
pr. elektrode som muligt. Med en rest længde af elektroden på 30 mm betyder det, at
man kan genslibe elektroden 450 gange. Det er oftest ikke nødvendigt at brække
eventuelle metaldråber på elektroden af. Da metaldråberne ikke smelter sammen med
elektroden, vil de blive fjernet ved slibningen og en ny wolframoverflade, som er
nødvendig for god tænding af elektroden og stabil lysbue. I tilfælde af at der ikke opnås
en ny ren wolframoverflade, kan man forlænge længden på stick-out. Det er nødvendigt
at justere stick-out i takt med at diamantskiven slides.
7. Indstilling af slibevinkel
Slibevinklen indstilles ved at placere markøren (24) på indføringskanalen (22) på det
ønskede grad tal. Fastspænd derpå indføringskanalen ved at spænde omløbsskruen
(20). Efter at wolframelektroden er sat i elektrodeholderen, føres den gennem
indføringskanalen indtil elektroden møder diamantskiven. Start maskinen på on/off
kontakten (35) og drej elektrodeholderen med et let tryk indtil elektrodeholderen møder
indføringskanalen. Fjern derpå elektrodeholderen.
Det er ikke nødvendigt at presse elektrodeholderen mod diamantskiven, idet
elektrodeholderens egenvægt stort set giver et tilstrækkeligt tryk.
Elektroden fjernes fra elektrodeholderen ved igen at stikke elektrodeholderen ind i stick-
out indstillingen (10) og dreje denne til venstre. Derefter fjernes elektroden.
8. Vedligeholdelse
ULTIMA-TIG skal hele tiden være forsynet med tilstrækkeligt slibevæske. Kun
derigennem sikres en optimal opsamling af støv, og der gives samtidig tilstrækkelig
kølning til slibeprocessen. Den korrekte mængde slibevæske er markeret ved mærket
(min/max) på skueglasset. Det er derfor nødvendigt regelmæssigt at kontroller mængde
af slibevæske og fylde efter, hvis dette er nødvendigt. Kun gennem anvendelse af
ULTIMA-TIG slibevæske sikres en lang levetid af diamantskiven.
Såfremt slibevæsken er stærkt forurenet med slibestøv bør dette udskiftes.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 7/40
E-mail: inel[email protected]m
Slibevæske eller beholdere, som indeholder slibestøv skal deponeres i henhold
til nationale bestemmelser.
Efter 10-15 timers kontinuerlig drift bør maskinens slibekammer rengøres. Slibevæsken
tappes gennem slangen (29) over i returflasken. Støvopsamler (39) skrues af. Skruer
(21A), skueglas (6) og glasramme (7) fjernes og vandkammeret renses med vand, der
bør opbevares i returflasken. Derefter monteres skueglas, glasramme og støvopsamler
igen. Der fyldes igen slibevæske på.
Det tilrådes, at personen, der udfører rengøringen, bærer det fornødne
beskyttelsesudstyr.
Netkabler skal kontrolleres jævnligt, og må kun skiftes af en autoriseret reparatør.
Kontakt evt. Inelco A/S for oplysning for reparatør.
9. Udskiftning af slibeskive
For at afmontere slibeskiven skal nedenstående fremgangsmåde følges:
Strømmen til ULTIMA-TIG skal afbrydes –træk stikket ud.
Slibevæske tappes og skruer (21A), skueglas (6) og glasramme (7) fjernes. Nu er
slibeskiven tilgængelig og skrue (23) løsnes og messingskive (26) tages af og en ny
slibeskive (4) monteres.
10. Anvendelsesområde
Slibemaskinen er kun beregnet til slibning af wolframelektroder.
11. Tekniske specifikationer
Neutra sliber patent ansøgnings nr. 9500123.
Netspænding: (enkelt-faset vekselstrøm) 1x110V eller 1x220V-240V AC
Beskyttelsesisoleret uden beskyttelseskabel: 10-16A UMEC 97/66/68-CEE (7) VII
12. Uddannelse
Der kræves ingen speciel uddannelse for at betjene ULTIMA-TIG. Personer, der
anvender maskinen skal læse betjeningsvejledningen grundigt og have modtaget
tilstrækkelig instruktion i at håndtere maskinen

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 8/40
E-mail: inel[email protected]m
13. Reservedelsliste • Spare Parts List • Ersatzteilliste
Pos.
(DK)
Betegnelse
(GB)
Description
(D)
Bezeichnung
Varenr.
Article No.
Warennr.
Ultima-TIG Wolframsliber
Ultima-ITG
Wolframgrinder
Ultima-TIG Wolframschleif-
maschine
88897022
Væskebeholder 250 ml
Liquid container 250ml
Flüssigkeitsbehalter 250ml
75491200
1
Slibekonsol
Grinding konsole
Schleif-Konsole
44520000
2
Vinkelindstiller
Angle adjust unit
Winkeleinstellungseinheit
44520001
3
Bagplade for konsol
Rear plate for konsole
Rückplatte für Konsol
44520002
4
Diamantskive
Grinding disc
Schleif-Scheibe
44490512
5
Bøsning for skive
Bush for disc
Buchse für Scheibe
44520017
6
Skueglas
Plastic Inspection Cover
Schauglas
44490700
7
Ramme for glas
Frame
Glasrahmen
44490901
8
Bundprop
Drain plug
Ablaßschraube
44491120
9A
Bærehåndtag
Handle
Tragehandgriff
44520012
9B
Gummi for håndtag
Rubber for handle
Gummi für Handgriff
44520013
10
Bolt for Stick-out
Bolt for Stick-out
Bolt für Stick-out
44520024
11
Motor 230V-50/60Hz
Motor
Motor
17809004
12
Fjeder for stick-out
Spring for stick-out
Feder für Einstellschablone
44520028
13
Bagplade
Rear plate
Rückplatte
44520003
15
Møbelhoved
Mounting screw
Möbelschraube
44491711
16
Styreprint
Control PCB
Steuer-Leiterplatte
71618967
17
Gevindstang
Thread bar
Gewindestange
44520011
18
Lejehus
Bearing housing
Lagergehäuse
44520029
19
Skaft
Shaft
Stiel
44520020
20
Spændeskrue med anslag
Tightening screw
Spanschraube mit Anschlag
44520004
21A
Spændskrue for skueglas
Screw for inspection cover
Schraube für Schauglas
40320410
21B
Skive for spændskrue
Dome washer for screw
Scheibe für Schraube
41512304
22A
Bronzeleje Udvendig
Bronze bearing outward
Äusser Bronzelager
44520027
22B
Bronzeleje indvending
Bronze bearing inward
Inner Bronzelager
44520026
23
Skrue M5
Screw M5
Schraube M5
40210525
23A
Skrue M5 Links
Screw M5 Lefthand
Schraube M5 Links
44496525
23B
Skrue M6 Links
Screw M6 Lefthand
Schraube M6 Links
44496625
24
Gradskalabøsning
Logging scale bush
Gradskaler-Buchse
44520008
25
Omløber for pen
Barrel for electrode clamp
Umläufer für Elektrodenzange
44520023
25A
O-ring ø9,05x0,5 mm
O-ring ø9,05x0,5 mm
O-ring ø9,05x0,5 mm
44470510
26
U-skive
U-wheel
U-scheibe
41530530
27
Klemtang
Electrode clamp
Elektrodenzange
4451016x
28
Wolframelektrode
Tungsten electrode
Wolframelektrode
29
PVC-slange ø4x60
Tapping hose Ø4x60
PVC-Schlauch
44492600
30
Smørenippelhætte
Grease nippel stopper
Schmiernippel-Stöpsel
44492610
31
Vridbar vinkel
Elbow pipe
Winkelrohr
44492500
33
Tætningsring for bøsning
Packing ring for bush
Dichtungsring für Buchse
44520018
34
O-ring Ø12x2,5 mm
O-ring Ø12x2,5mm
O-ring 12x2,5 mm
44470312
35
Afbryder
Switch
Schalter
17110027
36
Aflastning PG9
Relief PG9
Verschraubung PG9
18480012
37
Netledning
Mains cable
Netzkabel
74250014
38
Låg for væskebeholder
Cover for liquid tank
Deckel für Flüssigkeitbehälter
44494540
39
Væskebeholder
Liquid tank
Flüssigkeitbehälter
75494500
40
O-ring Ø13x1,5 mm
O-ring Ø13x1,5 mm
O-ring Ø13x1,5 mm
44470213
41
Bordkonsol
Desk console
Tisch-Konsole
88897910
43
Gradskala
Degree scale
Gradskala
62189220
44
Gummi membran
Rubber pack (membrane)
Gummi Membran
44470124
45
Afstandsstykke motor
Space piece motor
Abstandstück Motor
44520019
46
Afstandsskrue
Stretching screw
Abstandschraube
44520022
47
Etiket Ultima-TIG
Label Ultima-TIG
Etikett Ultima-TIG
62189222
Væskebeholder 5 ltr.
Liquid container 5 ltr
Flüssigkeitsbehalter
75494000

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 9/40
E-mail: inel[email protected]m
14. Tegning af Ultima-TIG
.
10
21A
23
26
47
21B
22B
46
44
9A+B
45
43
9A+B
36
A
25A
+ A+B

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 10/40
E-mail: inel[email protected]m
15-30 ULTIMA-TIG/Neutra Slibevæske
INELCO A/S
Håndværkervej 6,
9690 Fjerritslev Danmark
Tlf.: [phone]
Fax: [phone]
E-mail: [email protected]
…………………………………………………..
Neutra Slibevæske
…………………………………………………..
LEVERANDØRBRUGSANVISNING
Denne anvisnings beskrivelse gælder for koncentratet
NEUTRA EP770.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 11/40
E-mail: inel[email protected]m
15. Produktinformation
Handelsnavn: NEUTRA slibevæske EP770
Leverandør/Producent
Inelco A/S Håndværkervej 6 DK-9690 Fjerritslev .
Anvendelse: Vandblandbart køle-smøremiddel til wolframelektrode vådsliber.
16. Oplysninger om indholdsstoffer
Stof Cas.Nr. Indhold Klassificering
Natriumbenzoat 532-32-1 1% -
Alkanolaminforbindelse - < 0,1% -
Glykolderivater - < 0,1 % -
Farvestof,Tartrazin og
Patent blue - < 0,1 % -
17. Fareindikation
Produktet er ikke faremærket.
Langvarig eller gentagen kontakt med produktet kan virke lettere irriterende på huden.
18. Førstehjælp
Indånding: Fjern personen fra den forurenede luft
Hud: Skyl grundigt med vand
Øjne: Skyl straks med rigelige mængder vand. Fjern evt. kontaktlinser. Ved fortsat
irritation fortsæt skylning og søg læge.
Indtagelse: Fremkald ikke opkastning. Søg læge.
19. Brandbekæmpelse
Brandfare: Ikke i sig selv brand- eller eksplosionsfarligt. Kan udvikle farlige
røggasser ved brand
Slukningsmidler: Kuldioxid, pulver, skum eller vandtåge.
Forholdsregler: Undgå indånding af røggasser.
20. Forholdsregler ved spild
Spild opsamles med absorberende materiale og anbringes i egnet affaldsbeholder.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 12/40
E-mail: inel[email protected]m
21. Håndtering og opbevaring
Håndtering Undgå hud- og øjenkontakt og undgå indånding
Opbevaring: Lagres frostfrit 0-35C.
22. Eksponeringskontrol/personlig værnemidler
Ved normal brug af vådsliberen er der ikke behov for brug af personlige værnemidler.
Ved risiko for hudkontakt anvend gummi-, nitril- eller pvc handsker
Ved risiko for stænk i øjnene anvend beskyttelsesbriller.
23. Fysiske og kemiske egenskaber
Udseende : Grøn/rød væske
Lugt : Mild lugt
PH : 9,2 ved 1:30 (DIN 51369)
Kogepunkt : ca. 100C
Smeltepunkt : < 0C
Vægtfylde : 1,09 g/ml
Blandbarhed : Vand
24. Stabilitet og reaktivitet
Produktet er stabilt under normale forhold
25. Toksikologiske oplysninger
Korttidsvirkninger
Kontakt med øjnene virker kan virke irriterende.
Langtidsvirkninger
Langvarig eller gentagen hudkontakt kan give hudirritation
26. Miljøoplysninger
Produktet er ikke klassificeret som miljøfarligt.
Produktet kan sive gennem jord og opløses i vand.
27. Bortskaffelse
Brugt væske returneres sammen sliberester i originalemballagen til Inelco A/S

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 13/40
E-mail: inel[email protected]m
28. Transportoplysninger
Produktet er ikke farligt gods.
29. Oplysning om regulering
Faremærkning: Ingen
Anvendelsesbegrænsninger: Ingen af sikkerhedsmæssige årsager.
Krav om uddannelse: Ingen uddannelse, men brugeren skal være fortrolig med
brugsanvisningen
30. Anden information
Udarbejdet i januar 2003

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 14/40
E-mail: inel[email protected]m
ULTIMA-TIG BETRIEBSANLEITUNG
EU-Übereinstimmungserklärung
Der Hersteller: INELCO A/S
Håndværkervej 6
9690 Fjerritslev
Dänemark
Tlf. + 45 98 21 15 55
Fax. + 45 98 21 35 95
SE/DE Nr. : DK 13 26 98 90
Email: [e-mail]
Erklärt hiermit, daß
die Maschine: ULTIMA-TIG
Typ: UT 03
Serien Nr.:
Herstellungsjahr: 2003
in Übereinstimmung mit den Bestimmungen der Direktive des Rates vom 14. Juni 1989,
über die gegenseitige Annäherung der Maschinengesetzgebung (98/37/EF),
Niederspannungsrichtlinie 73/23/EF (1973), geändert durch Richtlinie 93/68/EF (1993)
und EMC Richtlinie 89/336, produziert ist.
ULTIMA-TIG ist mit den Vorschriften folgender Internationaler Normen in
Übereinstimmung:
EN 61029
EN 61000-6-4
EN 61000-6-2
Das CE Zeichen wurde erstmalig in Jahr 2003 angebracht.
Der Bevollmächtigte: Name: Søren Rødbro
Datum: 13. Juni 2003
Unterschrift: _________________________

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 15/40
E-mail: inel[email protected]m
INHALTSVERZEICHNIS
Generelle Geräte-Beschreibung...................................1
Was gehört dazu ..........................................................2
Inbetriebnahme und Transport .....................................3
Bedienungselemente....................................................4
Sicherheitsvorschriften .................................................5
Befestigung der Elektrode im Elektrodenhalter.............6
Einstellung des Schleifwinkels und schleifen................7
Wartung der Maschine .................................................8
Auswechseln der Schleifscheibe ..................................9
Anwendungsbereich ...................................................10
Technische Daten.......................................................11
Unterweisung..............................................................12
Ersatzteilliste...............................................................13
Zeichnungen...............................................................14
ULTIMA-TIG/ Neutra Schleifflüssigkeit..................15-30
WICHTIGER SICHERHEITSHINWEIS
Bei der Installation und Bedienung des Geräts müssen die in der beigefügten
LIEFERANTENBEDIENUNGSANLEITUNG beschriebenen
Sicherheitshinweise gelesen und
beachtet werden.
Diese Bedienungsanleitung müssen stets den für die Installation, Bedienung und Wartung des
Geräts zuständigen Personen zugänglich sein.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 16/40
E-mail: inel[email protected]m
1. Generelle Geräte-Beschreibung
Das Ultima-Tig-Wolframelektroden-Anschleifgerät ist ein patentiert Nassschleifgerät mit
einer Diamantscheibe für das Nassschleife von Wolframelektroden.
Durch diese Konstruktionsweise werden mehrere Vorteile erreicht die beim WIG-
Schweißen von großer Wichtigkeit sein können.
Die geschlossene Bauweise des Schleifraums, in der sich eine speziellen
Schleifflüssigkeit befindet, sichert, dass kein schädlicher Schleifstaub in die Umwelt
gelangen kann. Die geschliffene Wolframnadel hat nach den Schleifen keine
Anlauffarben, die sich beim WIG-Schweißen nachteilig auswirken können.
Durch die einzigartige Bauweise der Elektrodenführung und -haltung während des
Schleifens, und des tangential auf der Lauffläche des Diamantscheibe geschliffenen
Elektrodenspitze erhält die Wolframnadel ihren sehr feinkörnigen Längsschliff, der sich
beim Zünden des Lichtbogens vorteilhaft auswirkt. Die Einspannschablone für die
Wolframelektrode, an der unteren rechten Frontseite des Gerätes sichert, dass die
Wolframelektrode nur ein notwendiges Minimum geschliffen wird. Der
Elektrodenspitzwinkel lässt sich von 7,5 bis 90 Grad (Halbwinkel) stufenlos einstelle. In
der 90°- Position der Elektrodenführung, kann die Elektrodenspitze mittels einer
Mikrometerschraube an der Elektrodenhalterungsöffnung abgeflacht werden. Dies ist
von Vorteil für die Standzeit der Wolframelektrode bei hohen Schweißströmen.
Der auf der Unterseite abschraubbare Staubauffangbehälter sammelt den entstehenden
Schleifstaub und vereinfacht die fachgerechte umweltfreundliche Entsorgung.
2. Was gehört dazu
Zum Lieferumfang, den Sie unmittelbar nach dem Erhalt des Schleifgerätes kontrollieren
sollten, gehört folgendes.
Das ULTIMA-TIG-Gerät mit eingebauter Diamantscheibe.
Diese Betriebsanleitung und das darin enthaltene Datenschutzblatt für die
Schleifflüssigkeit.
Behältnis mit Schleifflüssigkeit.
Wolframelektrodenhalter
Elektrodenspannzange Ø 1,6 mm
Elektrodenspannzange Ø 2,4 mm
Elektrodenspannzange Ø 3,2 mm

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 17/40
E-mail: inel[email protected]m
3. Inbetriebnahme und Transport:
Placiere das ULTIMA-TIG auf den mitgelieferten Tisch und befestige die Maschine auf
den Tisch. Danach eventuell den Tisch.
Den Netzschalter des Geräts in AUS-Stellung bringen.
Prüfe, daß die Netzspannung mit der Betriebsspannung auf dem Typenschild des
Schleifgeräts übereinstimmt. Nur Stecker mit Sicherheitserde verwenden.
Das ULTIMA-TIG-Gerät darf nicht ohne Schleifflüssigkeit laufen!
Bei der Auslieferung befindet sich keine Flüssigkeit im Gerät. Vor der Inbetriebnahme
muß diese deshalb aufgefüllt werden. Die Verschlussschraube (8) abmontieren und den
Beiliegenden Staubauffangbehälter (39) anbringen. Mit dem Einfüllstutzen des
mitgelieferten Behälters die Schleifflüssigkeit durch den Schlauch (29) nachfüllen, bis der
korrekte Flüssigkeitsstand erreicht ist.
Die ausreichende Flüssigkeitsmenge ist eingefüllt, wenn die Diamantscheibe während
des Laufs Schleifflüssigkeit sichtbar am Schauglas mit nach Oben reißt. Min. und Max.
Marke auf dem Glasrahmen (7) beachten.
Muß das ULTIMA-TIG-Gerät transportiert werden, so ist aus Sicherheitsgründen die
Schleifflüssigkeit in einen sicheren, verschließbaren Behälter abzulassen.
Das ULTIMA-TIG-Gerät kann in Räumen mit einer Umgebungstemperatur von -10C bis
+40C und einer relativen Luftfeuchte bis 50% bei 40C und 90% bei 20C betrieben
werden.
Das Gerät ist nach Schutzart IP21 geprüft.
4. Bedienungselemente:
Netzschalter
Transporthandgriff
Gradskala
Elektrodenhalter
Elektrodeneinstellschablone
Mikrometerschraube für das Abflachen der Elektrodenspitze

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 18/40
E-mail: inel[email protected]m
5. Sicherheits- Vorschriften
Das Gerät nie verwenden wenn, die Schneid- oder Schleifscheibe beschädigt ist.
Nur Original-Schleifscheiben vom Inelco A/S verwenden.
Das Gerät nur anwenden wenn, alle Teile des Gehäuses montiert sind.
6. Befestigung der Elektrode im Elektrodenhalter:
Die Spannzange, entsprechend des Elektrodendurchmessers in den Elektrodenhalter
einschrauben. Die zu schleifende Elektrode durch die Spannzange in den
Elektrodenhalter einführen. Eventuell die Spannzange etwas lösen, damit die Elektrode
leicht eingeführt werden kann. Nach dem Einführen der Elektrode die Spannzange
wieder leicht anschrauben, aber sie muß noch gleiten können. Die Elektrode muss noch
etwa 2 cm aus der Spannzange herausragen. Dann die Elektrode mit dem
Elektrodenhalter in die Einstellschablone an der Frontseite, unten rechts, bis zum
Anschlag einführen und festspannend. Die Spannzange ist mit einem Sechskant
versehen der in das Sechskantloch in der Einstellschablone passt. Die Elektrode sollte
nur so festgespannt werden, dass sie sich während des Schleifens nicht in der
Spannzange verschieben kann. Zu starkes Spannen kann die Spannzange eventuell
beschädigen. Auf der Rückseite der Einstellschablone, hinter dem Schleifgehäuse
befindet sich eine Einstellschraube mit der man die Abschleiflänge der Wolframelektrode
einstellen kann. Wird die Einstellschraube etwas heraus geschraubt, verlängert sich das
Maß, welches bei jeder Schleifung von der Wolframelektrode abgeschliffen wird. Diese
Schraube ist vom Hersteller auf ca. 0,3 mm eingestellt um möglichst viele Schleifungen
pro Elektrode zu ermöglichen. Bei einer Restlänge von ca. 30 mm ergibt das ca. 450
Schleifungen per Elektrode. Es ist in den meisten Fällen nicht notwendig eventuelle
Metalltropfen an der gebrauchten Wolframelektrode abzubrechen. Da die anhaftenden
Metalltropfen das Wolfram nicht auflegieren können, werden sie bei der Schleifung
restlos entfernt und eine neue Wolframoberfläche, die für das Zünden und die Stabilität
des Lichtbogens notwendig ist erreicht. Wenn sich die Schleifscheibe mit der Zeit etwas
abnutzt, oder wenn nach den Schleifen keine ganz spitze Elektrode erreicht wird, muß
man die Einstellschraube etwas heraus drehen.
7. Einstellung des Schleifwinkels und Schleifen
Der halbe Spitzwinkel der Wolframelektrode wird eingestellt indem man die Zeigemarke
an der Einführung für den Elektrodenhalter auf die gewünschte Gradzahl stellt. Danach
muß der Umläufer an der Einführung gespannt werden. Nachdem die Wolframelektrode
mit der Einstellschablone in den Elektrodenhalter eingespannt ist führt man diesen in die
Einführung und unter Drehen des Elektrodenhalters an die Diamantschleifscheibe. Wenn
der Elektrodenhalter nicht weiter in die Einführung gedreht werden kann ist das Schleifen
fertig.
Es ist nur nötig den Elektrodehalter leicht gegen die Diamantscheibe zu führen, da das
Eigengewicht des Elektrodehalters fast ausreicht um die Wolframelektrode gegen die
Diamantscheibe zu führen. Nach den Schleifen benutzt man die Einstellschablone um
die Wolframelektrode aus der Halterung zu entfernen.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 19/40
E-mail: inel[email protected]m
8. Wartung der Maschine:
Der ULTIMA-TIG sollte stets mit ausreichender Schleifflüssigkeit versehen werden. So
wird eine optimale Erfassung des Metallstaubes und eine ausreichende Kühlung der
Schleifprozess erreicht. Der korrekte Flüssigkeitsstand ist zwischen die Min. und Max.
Marke auf dem Rahmen des Sichtglases (6). Der Flüssigkeitsstand ist deshalb
regelmäßig zu prüfen und, wenn erforderlich, muß Schleifflüssigkeit nachgefüllt werden.
Nur die ULTIMA-TIG Schleifflüssigkeit bietet die Gewähr für eine lange Lebensdauer der
Diamantscheibe.
Starkverschmutzte Schleifflüssigkeit ist mit dem Schlauch (29) abzulassen und zu
erneuern.
Die Schleifflüssigkeit oder der Behälter, die Schleifstaub enthalten, müssen
entsprechend einschlägiger Vorschriften entsorgt werden.
Nach 10-15 Stunden Dauerbetrieb sollte die Schleifkammer gereinigt werden. Die
Schleifflüssigkeit durch den Schlauch (29) direkt in den Rücklaufbehälter abfüllen. Den
Staubauffangbehälter (39) abmontieren. Schrauben (21A), Schauglas (6) und
Glasrahmen (7) entfernen und die Wasserkammer mit reinem Wasser reinigen, welches
im Rücklaufbehälter aufbewahrt werden sollte. Danach das Schauglas, den Glasrahme
und den Staubauffangbehälter wieder montieren. Danach die Schleifflüssigkeit wieder
einfüllen.
Die ausführende Person sollte notwendige Schutzkleidung tragen(Handschuhe
und Schutzbrille).
Das Netzkabel soll regelmäßig kontrolliert werden, und muss eventuell durch
einen autorisierten Fachmann auswechselt werden. Kontakt eventuell die Firma
Inelco A/S.
9. Auswechseln der Schleifscheibe:
Das Schleifgerät vom Netz rennen.
Die Schleifflüssigkeit in den Rücklaufbehälter abzapfen.
Durch lösen der Schrauben das Schauglas entfernen.
Jetzt ist die Imbusschraube in Zentrum der Diamantscheibe zuggängig.
Diese Schraube(Rechtsgewinde) lösen und die Messingscheibe und den darunter
befindlichen Gummiring entfernen. Jetzt kann die Diamantscheibe durch leichtes
kannten
entfernt werden und durch eine neue ersetzt werden. Es ist sehr wichtig, dass der
unbeschädigte Gummiring wieder eingebaut wird.
10.Anwendungsbereich
Das ULTIMA-TIG-Gerät darf nur für das Schleifen von Wolframelektroden benutzt
werden.

INELCO A/S ULTIMA-TIG
Inelco A/S, Haandvaerkervej 6, DK-9690 Fjerritslev, Denmark 20/40
E-mail: inel[email protected]m
11.Technische Daten:
ULTIMA-TIG Wolframschleifmaschine Patentanmeldung Nr. 9500123
Stromart: Einphasen-Wechselstrom 1x110V oder 1x220-240V AC
Schutzisoliert ohne Schutzleiter 10-16 A UMEC 97/66/68-CEE (7) VIL
12.Unterweisung:
Für das ULTIMA-TIG-Wolframelektroden-Schleifgerät ist keine besondere Schulung
notwendig
Die Personen, die mit dem ULTIMA-TIG-Wolframelektroden-Schleifgerät arbeiten,
müssen diese Bedienungsanleitung gelesen und verstanden haben und in der
Handhabung des Gerätes ausreichend eingewiesen worden sein.
