Makita GA7010C User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Angle Grinder
Meuleuse d’Angle
ESMERILADORA DE DISCO
GA7010C
GA7011C
GA9010C
005003
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or
serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
Model GA7010C GA7011C GA9010C
Depressed center wheel diameter 180 mm (7”) 180 mm (7”) 230 mm (9”)
Spindle thread 5/8”5/8”5/8”
No load speed (RPM) 8,400/min. 6,000/min. 6,000/min.
Overall length 453 mm (17-7/8”) 453 mm (17-7/8”) 453 mm (17-7/8”)
Net weight 3.4 kg (7,5 lbs) 3.4 kg (7,5 lbs) 3.4 kg (7,5 lbs)

3
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB005-3
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to grinder safety
rules. If you use this tool unsafely or
incorrectly, you can suffer serious per-
sonal injury.
1. Always use proper guard with grinding wheel. A
guard protects operator from broken wheel frag-
ments.
2. Accessories must be rated for at least the speed
recommended on the tool warning label. Wheels
and other accessories running over rated speed can
fly apart and cause injury.
3. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live”wire will make exposed metal parts
of the tool “live”and shock the operator.
4. When using depressed center grinding wheels,
be sure to use only fiberglass-reinforced wheels.
5. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
6. Check the wheel carefully for cracks or damage
before operation. Replace cracked or damaged
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Not Recommended

4
wheel immediately. Run the tool (with guard) at
no load for about a minute, holding tool away
from others. If wheel is flawed, it will likely sepa-
rate during this test.
7. Use only flanges specified for this tool.
8. Be careful not to damage the spindle, the flange
(especially the installing surface) or the lock nut.
Damage to these parts could result in wheel
breakage.
9. NEVER use tool with wood cutting blades or
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of control
leading to personal injury.
10. Hold the tool firmly.
11. Keep hands away from rotating parts.
12. Make sure cord is clear of wheel. Do not wrap
cord around your arm or wrist. If control of tool
is lost, cord may become wrapped around you
and cause personal injury.
13. Make sure the wheel is not contacting the work-
piece before the switch is turned on.
14. Before using the tool on an actual workpiece, let
it run for a while. Watch for vibration or wobbling
that could indicate poor installation or a poorly
balanced wheel.
15. Use the specified surface of the wheel to per-
form the grinding.
16. Watch out for flying sparks. Hold the tool so that
sparks fly away from you and other persons or
flammable materials.
17. Do not leave the tool running. Operate the tool
only when hand-held.
18. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
19. ALWAYS wear proper apparel including long
sleeve shirts, leather gloves and shop aprons to
protect skin from contact with hot grindings.
20. Use of this tool to grind or sand some products,
paints and wood could expose user to dust con-
taining hazardous substances. Use appropriate
respiratory protection.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD201-2
The followings show the symbols used for tool.
V...........................volts
A...........................amperes
Hz .........................hertz
.................. alternating current
...................... no load speed
...................... Class II Construction
.../min ...................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

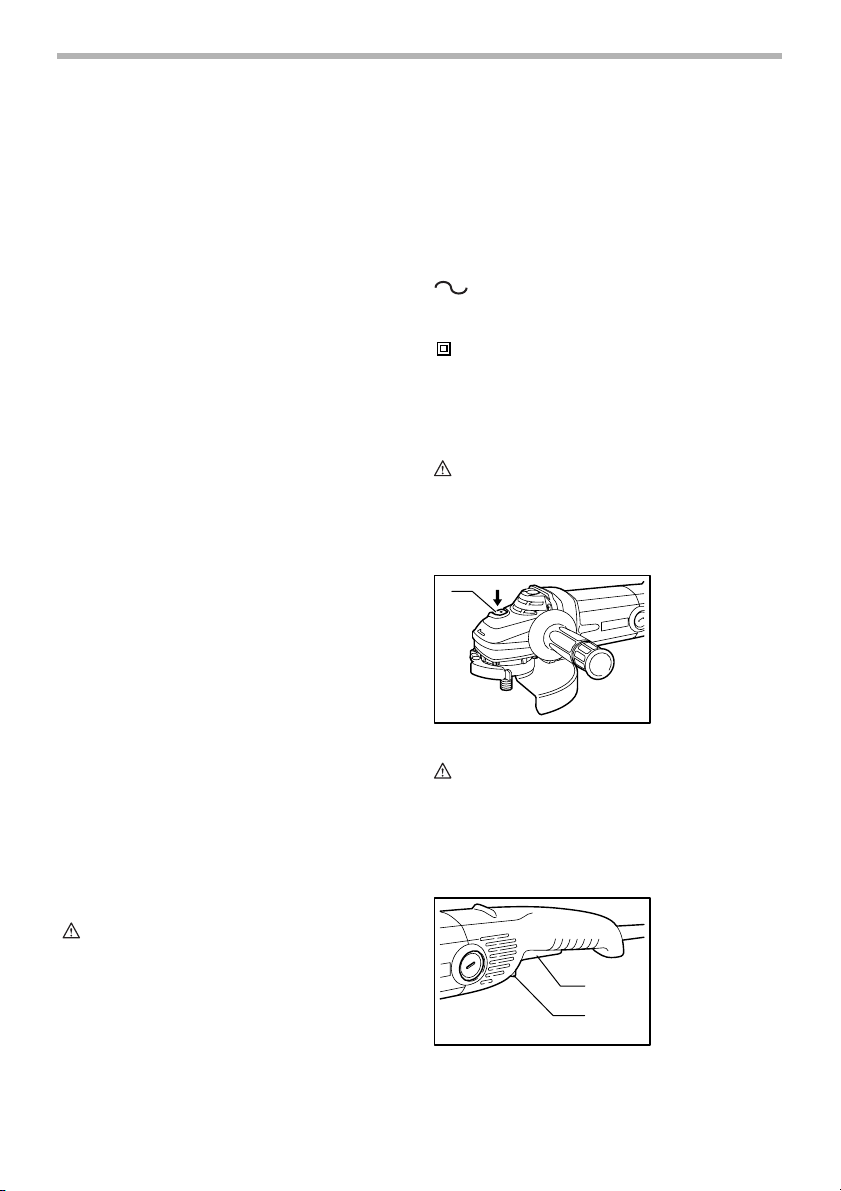

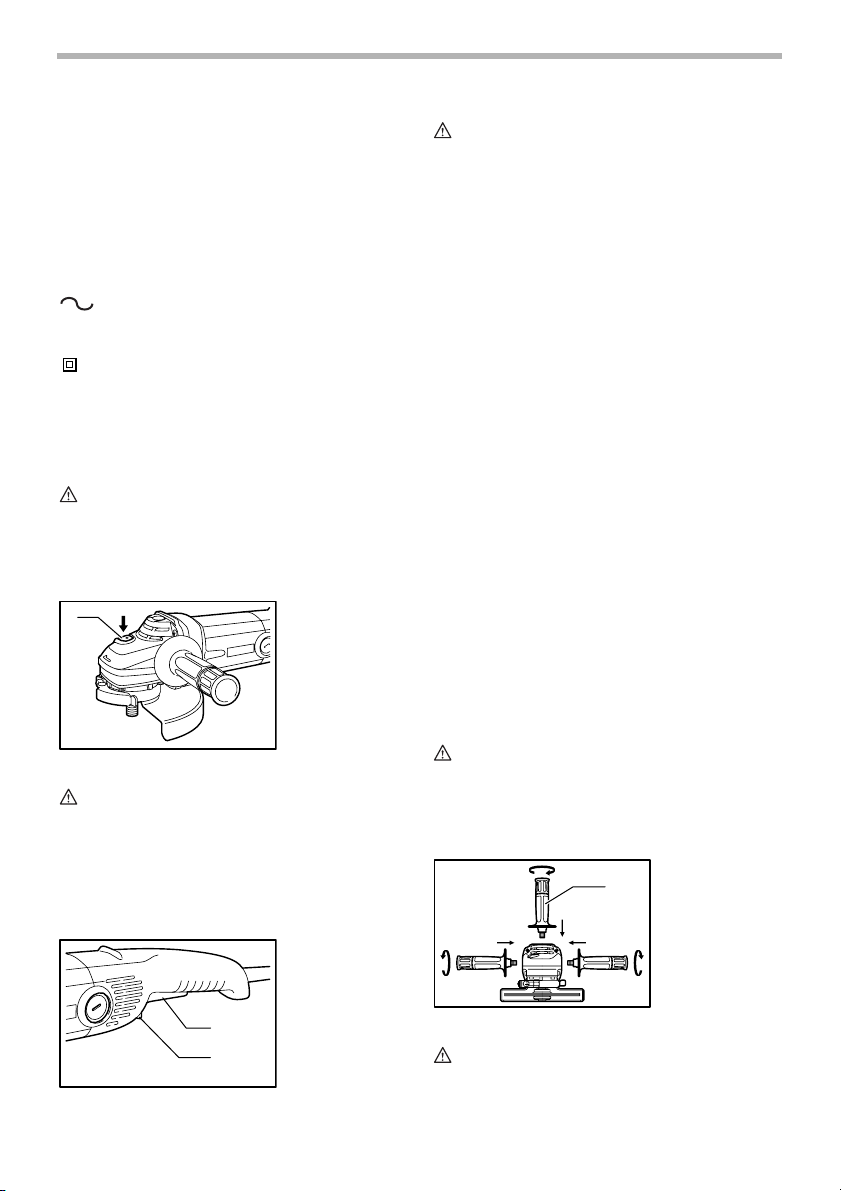

Shaft lock
CAUTION:
•Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
1. Shaft lock
1. Switch trigger
2. Lock lever
n˚
1
005004
1
2
005005

5
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
•Switch can be locked in “ON”position for ease of
operator comfort during extended use. Apply
caution when locking tool in “ON”position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop. For continuous operation, pull
the switch trigger and then push in the lock lever. To stop
the tool from the locked position, pull the switch trigger
fully, then release it.
Electronic function
The tools equipped with electronic function are easy to
operate because of the following features.
Constant speed control
Possible to get fine finish, because the rotating speed is
kept constantly even under the loaded condition.
Additionally, when the load on the tool exceeds admissi-
ble levels, power to the motor is reduced to protect the
motor from overheating. When the load returns to admis-
sible levels, the tool will operate as normal.
Soft start feature
Soft start because of suppressed starting shock.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

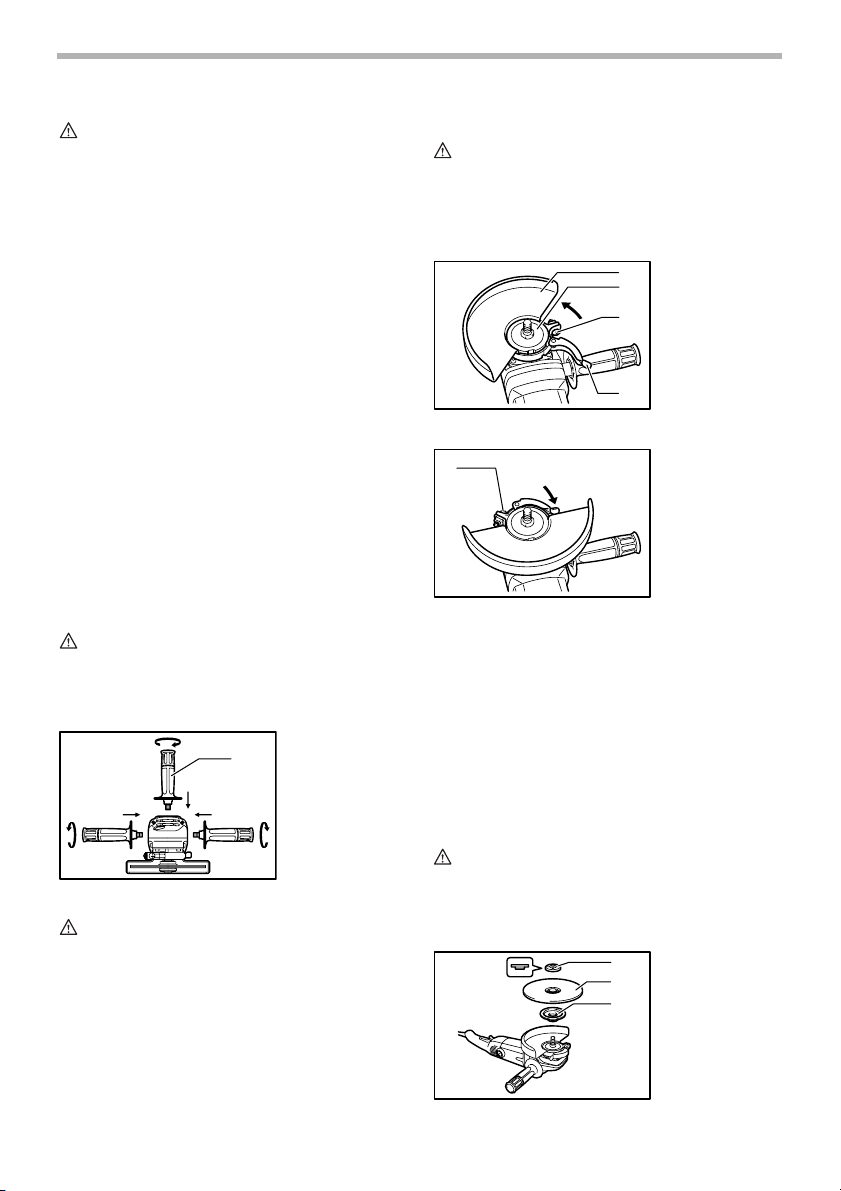

Installing side grip (handle)
CAUTION:
•Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool as
shown in the figure.

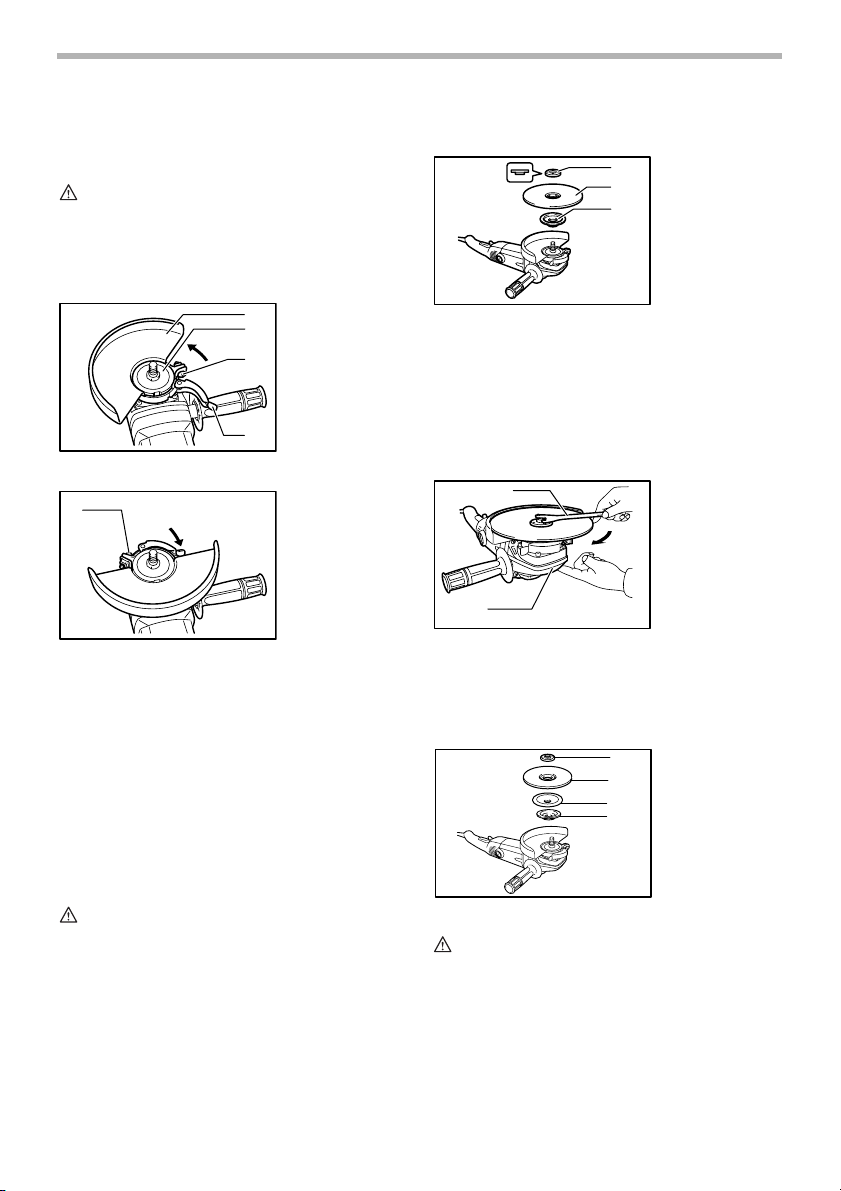

Installing or removing wheel guard
CAUTION:
•When using a depressed center grinding wheel/
Multi-disc, flex wheel or wire wheel brush, the
wheel guard must be fitted on the tool so that the
closed side of the guard always points toward the
operator.
Loosen the lever on the wheel guard. Mount the wheel
guard with the protrusion on the wheel guard band
aligned with the notch on the bearing box. Then rotate
the wheel guard around to the position shown in the fig-
ure. Tighten the lever to fasten the wheel guard. If the
lever is too tight or too loosen to fasten the wheel guard,
loosen or tighten the screw to adjust the tightening of the
wheel guard band.
To remove wheel guard, follow the installation procedure
in reverse.
Installing or removing depressed center
grinding wheel/Multi-disc (accessory)
WARNING:
•Always use supplied guard when depressed center
grinding wheel/Multi-disc is on tool. Wheel can
shatter during use and guard helps to reduce
chances of personal injury.
1. Side grip
1
005006
1. Wheel guard
2. Bearing box
3. Screw
4. Lever
1. Screw
1. Lock nut
2. Depressed cen-
ter wheel/Multi
disc
3. Inner flange
1
2
3
4
005007
1
005008
1
2
3
005009

6
Mount the inner flange onto the spindle. Fit the wheel/
disc on the inner flange and screw the lock nut with its
protrusion facing downward (facing toward the wheel).
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
To remove the wheel, follow the installation procedure in
reverse.
Installing or removing flex wheel
(optional accessory)
WARNING:
•Always use supplied guard when flex wheel is on
tool. Wheel can shatter during use and guard helps
to reduce chances of personal injury.
Follow instructions for depressed center grinding wheel/
Multi-disc but also use plastic pad over wheel. See order
of assembly on accessories page in this manual.
Installing or removing abrasive disc
(optional accessory)
NOTE:
•Use sander accessories specified in this manual.
These must be purchased separately.
Mount the rubber pad onto the spindle. Fit the disc on the
rubber pad and screw the lock nut onto the spindle. To
tighten the lock nut, press the shaft lock firmly so that the
spindle cannot revolve, then use the lock nut wrench and
securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
OPERATION
WARNING:
•It should never be necessary to force the tool. The
weight of the tool applies adequate pressure.
Forcing and excessive pressure could cause
dangerous wheel breakage.
•ALWAYS replace wheel if tool is dropped while
grinding.
•NEVER bang or hit grinding disc or wheel onto
work.
•Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can
cause loss of control and kickback.
•NEVER use tool with wood cutting blades and other
sawblades. Such blades when used on a grinder
frequently kick and cause loss of control leading to
personal injury.
CAUTION:
•Never switch on the tool when it is in contact with
the workpiece, it may cause an injury to operator.
•Always wear safety goggles or a face shield during
operation.
•After operation, always switch off the tool and wait
until the wheel has come to a complete stop before
putting the tool down.
Grinding and sanding operation
ALWAYS hold the tool firmly with one hand on rear han-
dle and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an angle
of about 15 degrees to the workpiece surface.
1. Lock nut wrench
2. Shaft lock
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange
1. Lock nut
2. Abrasive disc
3. Rubber pad
1
2
005010
1
2
3
4
006106
1
2
3
006107 AB
15
005011

7
During the break-in period with a new wheel, do not work
the grinder in the B direction or it will cut into the work-
piece. Once the edge of the wheel has been rounded off
by use, the wheel may be worked in both A and B direc-
tion.
Operation with wire cup brush
(optional accessory)
CAUTION:
•Check operation of brush by running tool with no
load, insuring that no one is in front of or in line with
brush.
•Do not use brush that is damaged, or which is out
of balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Mount urethane washer then thread wire cup brush onto
spindle and tighten with supplied wrench. When using
brush, avoid applying too much pressure which causes
over bending of wires, leading to premature breakage.
NOTE:
•When using wire cup brush, mount urethane
washer to the spindle. It will make it easier to
remove wire cup brush.
Operation with wire wheel brush
(optional accessory)
CAUTION:
•Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
•Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury from
contact with broken wires.
•ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel fits inside guard. Wheel
can shatter during use and guard helps to reduce
chances of personal injury.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire wheel brush onto spindle and tighten with
the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading to
premature breakage.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
The tool and its air vents have to be kept clean. Regularly
clean the tool’s air vents or whenever the vents start to
become obstructed.
Replacing carbon brushes
When the resin insulating tip inside the carbon brush is
exposed to contact the commutator, it will automatically
shut off the motor. When this occurs, both carbon
brushes should be replaced. Keep the carbon brushes
clean and free to slip in the holders. Both carbon brushes
should be replaced at the same time. Use only identical
carbon brushes.
1. Wire cup brush
2. Urethane
washer
1. Wire wheel
brush
1
2
006108
1
006109
1. Exhaust vent
2. Inhalation vent
1. Commutator
2. Insulating tip
3. Carbon brush
1
2
005012
1
2
3
001146

8
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
•Your tool is supplied with a guard for use with a
depressed center grinding wheel, multi-disc, flex
wheel and wire wheel brush. If you decide to use
your Makita grinder with approved accessories
which you purchase from your Makita distributor or
factory service center, be sure to obtain and use all
necessary fasteners and guards as recommended
in this manual. Your failure to do so could result in
personal injury to you and others.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
1. Screwdriver
2. Brush holder
cap
1
2
005013

9
C00257

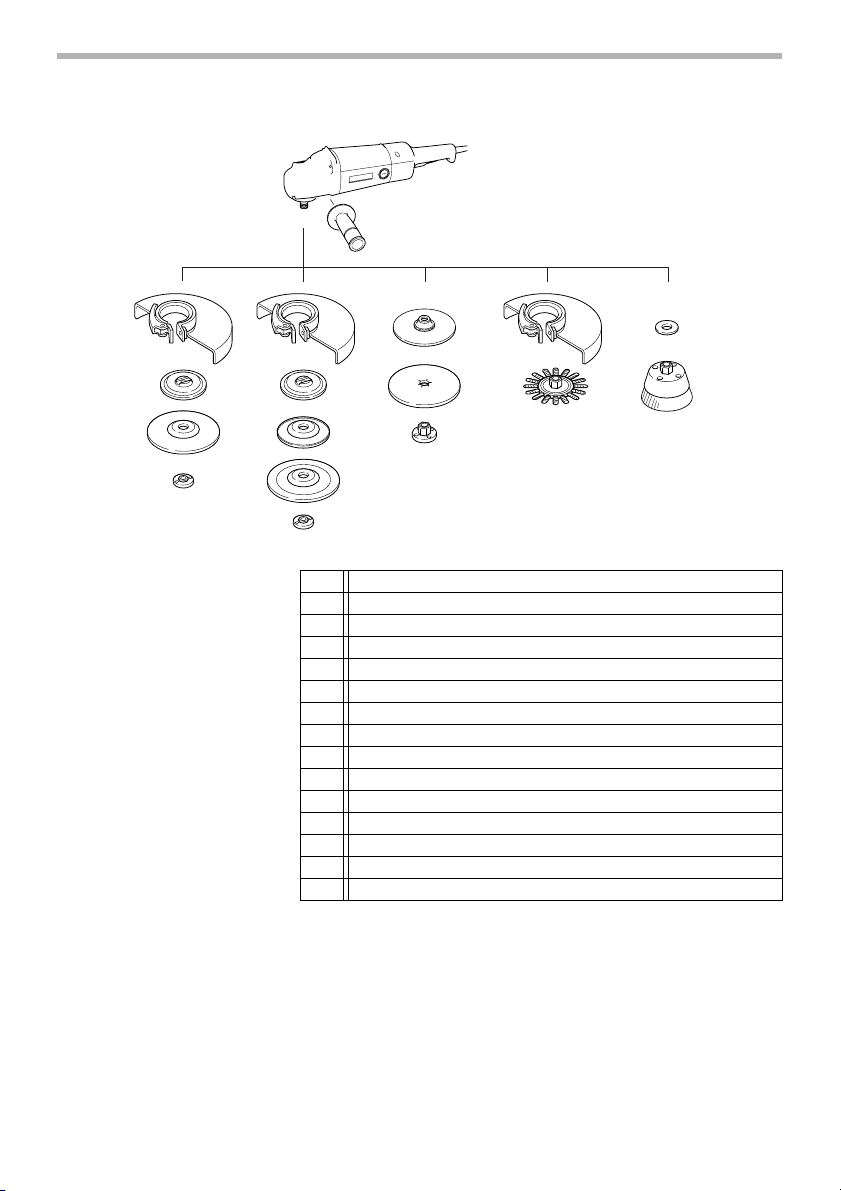

GA7010C/GA7011C/GA9010C
1 Grip 36
2 Wheel guard
3 Inner flange 89
4 Depressed center grinding wheel/Multi-disc
5 Lock nut 5/8-45
6 Plastic pad
7Flexwheel
8 Rubber pad 170
9 Abrasive disc
10 Sanding lock nut 5/8-48
11 Wire wheel brush
12 Urethane washer 14
13 Wire cup brush
- Lock nut wrench 28
2
3
5
2
3
6
7
5
8
9
10
2
11
12
4
13
1
001185

10
FRENCH
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES INSTRUC-
TIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières inflamma-
bles. Les outils électriques créent des étincelles qui
pourraient enflammer les poussières ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation àtrois fils avec
mise àla terre ainsi que d’une prise de courant mise
àla terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs, cui-
sinières, réfrigérateurs, etc.). Le risque de choc
électrique est plus grand si votre corps est en con-
tact avec la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement. Rem-
placez immédiatement un cordon endommagé.
Un cordon endommagéaugmente le risque de choc
électrique.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, employez un prolongateur pour
l’extérieur marqué “W-A” ou “W”. Ces cordons
sont faits pour être utilisés àl’extérieur et réduisent
le risque de choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de médica-
ments. Un instant d’inattention suffit pour entraîner
des blessures graves.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les chev-
eux longs. N’approchez jamais les cheveux, les
vêtements ou les gants des pièces en mouve-
ment. Des vêtements flottants, des bijoux ou des
Modèle GA7010C GA7011C GA9010C
Diamètre de la meule àmoyeu
déporté180 mm (7”) 180 mm (7”) 230 mm (9”)
Filetage de l’arbre 5/8”5/8”5/8”
Vitesse àvide (T/MIN) 8,400/min. 6,000/min. 6,000/min.
Longueur totale 453 mm (17-7/8”) 453 mm (17-7/8”) 453 mm (17-7/8”)
Poids net 3.4 kg (7,5 lbs) 3.4 kg (7,5 lbs) 3.4 kg (7,5 lbs)

11
cheveux longs risquent d’être happés par des pièces
en mouvement.
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son inter-
rupteur est sur ARRÊT. Le fait de transporter un
outil avec le doigt sur la détente ou de brancher un
outil dont l’interrupteur est en position MARCHE
peut mener tout droit àun accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
14. Utilisez des accessoires de sécurité. Portez tou-
jours des lunettes ou une visière. Selon les condi-
tions, portez aussi un masque antipoussière, des
bottes de sécuritéantidérapantes, un casque pro-
tecteur et/ou un appareil antibruit. Les lunettes ordi-
naires et les lunettes de soleil NE constituent PAS
des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilitéinsuffisante et
peut amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de tra-
vail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est blo-
qué. Un outil que vous ne pouvez pas commander
par son interrupteur est dangereux et doit être
réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures préventives de
sécuritéréduisent le risque de démarrage accidentel
de l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les out-
ils sont dangereux dans les mains d’utilisateurs nov-
ices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins sus-
ceptibles de coincer et plus faciles àdiriger.
21. Soyez attentif à tout désalignement ou coince-
ment des pièces en mouvement, à tout bris ou à
toute autre condition préjudiciable au bon fonc-
tionnement de l’outil. Si vous constatez qu’un
outil est endommagé, faites-le réparer avant de
vous en servir. De nombreux accidents sont
causés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir àun outil, mais être
dangereux avec un autre.
RÉPARATION
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur, uti-
lisez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensiténominale indiquée sur la
plaque signalétique. En cas de doute sur un cordon
donné, utilisez le cordon suivant (plus gros). Plus le
numéro de gabarit indiquéest petit, plus le cordon est
gros.
Tableau 1: Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Non recommandé

12
RÈGLES DE SÉCURITÉ PARTI-
CULIÈRES
USB005-3
NE PAS se laisser détromper par un
excès de confiance consécutif à un
usage fréquent de la meule et se substi-
tuant à l’observation scrupuleuse des
règles de sécurité prescrites. L’emploi de
cet outil de façon incorrecte ou dan-
gereuse risque d’entraîner des blessures
sérieuses.
1. Utilisez toujours un protecteur de meule appro-
prié. Le protecteur arrête les éclats en cas de bris
de la meule.
2. Les accessoires doivent être prévus pour au
moins la vitesse recommandée sur l’étiquette de
mise en garde de l’outil. Les meules et autres
accessoires, s’ils tournent au-delàde la vitesse
nominale, risquent d’éclater et de provoquer des
blessures.
3. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage dis-
simulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
4. En utilisant des meules à moyeu déporté, se
servir uniquement de disques renforcés à fibre
de verre.
5. Utiliser sans faute des lunettes de sécurité. Des
lunettes ordinaires ou de soleil ne conviennent
PAS à cet usage.
6. Avant utilisation, vérifiez avec soin l’état de la
meule (fentes ou dégâts). Changez immédiate-
ment toute meule endommagée. Faire tourner
l’outil (muni du carter correspondant) à vide
pendant environ une minute, en l’écartant des
autres. Si le disque est défectueux, il se trouvera
probablement désemparé durant cet essai.
7. N’utilisez que des flasques spécifiées pour cet
outil.
8. Veillez à ne pas endommager l’axe, la flasque
(notamment la face de pose) ou l’écrou de blo-
cage. Vous risqueriez de briser votre meule.
9. NE JAMAIS utiliser l’outil avec des lames
coupantes à bois ou autres lames. De telles
lames employées sur une meule chassent
fréquemment en causant une perte de contrôle
qui risque d’entraîner des blessures.
10. Tenez votre outil fermement.
11. Gardez les mains éloignées des pièces en mou-
vement.
12. Ecarter à tout prix le cordon du disque. Ne pas
enrouler le cordon autour du bras ou du poignet.
Si l’on perd le contrôle de l’outil, le cordon ris-
que de s’enchevêtrer autour de soi et causer des
blessures.
13. Assurez-vous que la meule n’est pas au contact
de la pièce à meuler avant de mettre le contact.
14. Avant de meuler une pièce, laissez tourner votre
outil un moment à vide. Attention aux mouve-
ments latéraux ou aux vibrations entraînés par
une pose défectueuse de la meule ou une meule
mal équilibrée.
15. Ne meulez qu’avec la partie de la meule spéci-
fiée pour cela.
16. Attention aux étincelles. Gardez à distance toute
personne, tout matériau inflammable qu’elles
pourraient atteindre.
17. Ne laissez pas une meuleuse en train de tourner.
Nefaites fonctionner l’outil qu’une fois bien en
mains.
18. Ne touchez pas la pièce meulée juste après le
meulage; elle risque d’être très chaude et pour-
rait vous brûler.
19. Porter TOUJOURS des vêtements appropriés,
sans oublier une veste à manches longues, des
gants en cuir ainsi qu’un tablier d’atelier pour
éviter le contact de la peau avec les copeaux
brûlants.
20. L’emploi de cet outil pour meuler ou abraser cer-
taines matières, des parties peintes ou en bois
risque d’exposer l’opérateur aux poussières
contenant des substances nocives. A cet occa-
sion, il convient alors de se munir d’une protec-
tion respiratoire adéquate.
SUIVEZ STRICTEMENT CES
INSTRUCTIONS
AVERTISSEMENT:
UNE UTILISATION ERRONEE ou
l’inobservation des règles de sécurité
préconisées dans ce manuel
d’instructions risque d’entraîner des
blessures sérieuses.

13
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-des-
sous.
V............................volts
A...........................ampères
Hz..........................hertz
..................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min....................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Blocage de l’arbre
ATTENTION:
•N’activez jamais le blocage de l’arbre alors que
l’arbre bouge. Vous pourriez endommager l’outil.
Appuyez sur le blocage de l’arbre pour empêcher l’arbre
de tourner lors de l’installation ou du retrait des accessoi-
res.
Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
•Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouilléen position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
Pour démarrer l’outil, presser simplement la gâchette de
commutateur. Libérer la gâchette de commutateur pour
arrêter. Pour un fonctionnement continu, presser la
gâchette de commutateur et ensuite, enfoncer le doigt de
verrouillage. Pour arrêter l’outil àpartir de la position ver-
rouillée, presser àfond sur la gâchette de commutateur,
puis la relâcher.
Fonction électronique
Les caractéristiques qui suivent facilitent l’utilisation des
outils munis de fonctions électroniques.
Commande de vitesse constante
La vitesse de rotation étant maintenue constante même
dans des conditions de lourde charge de travail, il est
possible d’atteindre une grande finesse de finition.
De plus, lorsque la charge imposée àl’outil dépasse le
niveau permis, l’alimentation du moteur est réduite pour
le protéger contre la surchauffe. Le fonctionnement nor-
mal de l’outil est rétabli lorsque la charge imposée revi-
ent àun niveau permis.
Fonction de démarrage en douceur
La suppression du choc de démarrage permet un démar-
rage en douceur.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
ATTENTION:
•Avant d’utiliser l’outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
1. Verrouillage de
l’axe
1. Gâchette de
commutateur
2. Levier de ver-
rouillage
n˚
1
005004
1
2
005005
1. Poignée latérale
1
005006

14
Vissez la poignée latérale àfond sur la position de l’outil
comme illustrésur la figure.
Installation ou retrait du carter de meule
ATTENTION:
•Si vous utilisez une meule ou un multidisque à
moyeu déporté, une meule flexible ou une meule
en fils métalliques, le carter de meule doit être
placésur l’outil de sorte que la partie de la meule
recouverte par le carter soit du côtéde l’utilisateur.
Desserrez le levier sur le carter de meule. Montez le
carter de meule en alignant la partie saillante de la
bande du carter sur l’entaille du boîtier d’engrenage.
Faites ensuite tourner le carter de meule de sorte qu’il se
trouve sur la position indiquée sur l’illustration. Serrez le
levier pour fixer le carter de meule. Si le levier est trop ou
pas assez serrépour permettre la fixation du carter de
meule, serrez ou desserrez la vis pour ajuster le serrage
de la bande du carter de meule.
Pour retirer le carter de meule, suivez la procédure de
l’installation de l’autre côté.
Installation ou retrait de la meule ou du
multidisque à moyeu déporté (accessoire)
AVERTISSEMENT:
•Utiliser toujours le protecteur fourni lorsque le
disque multiple/roue de meulage àcentre concave
est montésur l’outil. La roue de meulage peut se
briser durant l’utilisation et le protecteur sert à
réduire les risques de blessures.
Montez la bague interne sur l’arbre. Ajustez la meule ou
le disque sur la bague interne et vissez le contre-écrou
en orientant sa partie saillante vers le bas (vers le
disque).
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l’arbre pour empêcher l’arbre de tourner, puis
utilisez la cléàcontre-écrou en serrant fermement dans
le sens des aiguilles d’une montre.
Pour retirer la meule, suivez la procédure de l’installation
de l’autre côté.
Installation ou retrait de la meule flexible
(accessoire en option)
AVERTISSEMENT:
•Utiliser toujours le protecteur fourni quand la roue
de meulage flexible est montée sur l’outil. La roue
de meulage peut se briser durant l’utilisation et le
protecteur aide àréduire les risques de blessures.
Suivez les instructions données pour la meule ou le mul-
tidisque àmoyeu déporté, mais en plaçant également un
plateau en plastique sur la meule. Pour l’ordre d’assem-
1. Protecteur de
roue de meu-
lage
2. Cage de roule-
ment
3. Vis
4. Levier
1. Vis
1
2
3
4
005007
1
005008
1. Ecrou de ver-
rouillage
2. Roue de meu-
lage àcentre
concave/Multi-
disque
3. Bague interne
1. Cléd’écrou de
verrouillage
2. Verrouillage de
l’axe
1. Ecrou de ver-
rouillage
2. Disque de fini-
tion en fibre
3. Plastique
caoutchouc
4. Bague interne
1
2
3
005009
1
2
005010
1
2
3
4
006106

15
blage, référez-vous àla page des accessoires du présent
manuel.
Installation ou retrait du disque abrasif
(accessoire en option)
NOTE:
•Utilisez les accessoires de ponçage recommandés
dans le présent manuel d’instructions. Ces derniers
doivent être achetés séparément.
Montez le plateau de caoutchouc sur l’arbre. Ajustez le
disque sur le plateau de caoutchouc et vissez le contre-
écrou sur l’arbre. Pour serrer le contre-écrou, appuyez
fermement sur le blocage de l’arbre pour empêcher
l’arbre de tourner, puis utilisez la cléàcontre-écrou en
serrant fermement dans le sens des aiguilles d’une mon-
tre.
Pour retirer le disque, suivez la procédure d’installation
de l’autre côté.
UTILISATION
AVERTISSEMENT:
•l n’est jamais nécessaire de forcer l’outil. Le poids
de l’outil lui-même suffit àassurer une pression
adéquate. Le fait de forcer l’outil ou d’appliquer une
pression excessive comporte un risque dangereux
de casser la meule.
•Remplacez TOUJOURS la meule lorsque vous
échappez l’outil pendant le meulage.
•Ne frappez JAMAIS le disque de meulage ou la
meule contre la pièce àtravailler.
•Évitez de laisser la meule sautiller ou accrocher,
tout spécialement lorsque vous travaillez dans les
coins, sur les bords tranchants, etc. Cela peut
causer une perte de contrôle et un choc en retour.
•N’utilisez JAMAIS cet outil avec des lames àbois et
autres lames de scie. Les lames de ce type sautent
fréquemment lorsqu’elles sont utilisées sur une
meuleuse et risquent d’entraîner une perte de
contrôle pouvant causer des blessures.
ATTENTION:
•Ne mettez jamais l’outil en marche alors qu’il se
trouve en contact avec la pièce àtravailler, pour
éviter de vous blesser.
•Portez toujours des lunettes àcoques de sécurité
ou un écran facial pendant l’opération.
•Après l’utilisation, mettez toujours l’outil hors
tension et attendez l’arrêt complet de la meule
avant de déposer l’outil.
Opérations de meulage et de ponçage
Tenez TOUJOURS l’outil fermement en posant une main
sur la poignée arrière et l’autre main sur la poignée
latérale. Mettez l’outil en marche puis posez la meule ou
le disque sur la pièce àtravailler.
En général, vous devez maintenir le bord de la meule ou
du disque sur un angle d’environ 15 degrés par rapport à
la surface de la pièce àtravailler.
Pendant la période de rodage d’une meule neuve, ne
faites pas avancer la meuleuse dans le sens B, sinon elle
risque de couper la pièce àtravailler. Une fois le bord de
la meule rodée, la meule peut être utilisée dans les sens
A et B.
Utilisation avec une brosse coupe métallique
(accessoire en option)
ATTENTION:
•Vérifiez le fonctionnement de la brosse en faisant
fonctionner l’outil sans charge, en vous assurant
que personne ne se trouve devant la brosse ou sur
sa trajectoire.
•N’utilisez pas la brosse si elle est endommagée ou
déséquilibrée. L’utilisation d’une brosse
endommagée augmente les risques de blessure au
contact des fils cassés.
Débranchez l’outil et placez-le la tête en bas pour per-
mettre un accès facile àl’arbre. Retirez tous les acces-
soires de l’arbre. Montez la rondelle uréthane puis enfilez
la brosse coupe métallique sur l’arbre, et serrez avec la
cléfournie. Lorsque vous utilisez la brosse, évitez
1. Ecrou de ver-
rouillage
2. Disque abrasif
3. Patin en
caoutchouc
1
2
3
006107
1. Brosse métal-
lique àcoupelle
2. Rondelle en
uréthane
AB
15
005011
1
2
006108

16
d’appliquer une pression telle que les fils seront trop
pliés et se casseront plus rapidement que lors d’une utili-
sation normale.
NOTE:
•Lorsque vous utilisez la brosse coupe métallique,
montez la rondelle uréthane sur l’arbre. Cela
facilitera le retrait de la brosse coupe métallique.
Utilisation avec une brosse métallique
circulaire (accessoire en option)
ATTENTION:
•Vérifiez le fonctionnement de la brosse métallique
circulaire en faisant fonctionner l’outil sans charge,
en vous assurant que personne ne se trouve
devant la brosse métallique circulaire ou sur sa
trajectoire.
•N’utilisez pas la brosse métallique circulaire si elle
est endommagée ou déséquilibrée. L’utilisation
d’une brosse métallique circulaire endommagée
augmente les risques de blessure au contact des
fils cassés.
•Avec les brosses métalliques circulaires, utilisez
TOUJOURS le carter, en vous assurant que le
diamètre de la brosse n’est pas trop grand pour le
carter. La brosse peut se casser en cours
d’utilisation et le carter réduit alors les risques de
blessure.
Débranchez l’outil et placez-le la tête en bas pour per-
mettre un accès facile àl’arbre. Retirez tous les acces-
soires de l’arbre. Enfilez la brosse métallique circulaire
sur l’arbre et serrez avec les clés.
Lorsque vous utilisez la brosse métallique circulaire,
évitez d’appliquer une pression telle que les fils seront
trop pliés et se casseront plus rapidement que lors d’une
utilisation normale.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
L’outil et ses orifices d’aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d’aération de
l’outil, ou chaque fois qu’ils commencent àse boucher.
Remplacement des charbons
Lorsque le bout isolateur en résine qui se trouve à
l’intérieur du charbon entre en contact avec le commu-
tateur, il coupe automatiquement l’alimentation du
moteur. Lorsque cela se produit, les deux charbons
doivent être changés. Maintenez les charbons propres et
en état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
1. Brosse métal-
lique àroue
1
006109
1. Event
d’échanppe-
ment
2. Event d’aspira-
tion
1. Commutator
2. Insulating tip
3. Carbon brush
1. Tournevis
2. Chapeau de
porte-balai
1
2
005012
1
2
3
001146
1
2
005013

17
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
•Cet outil est dotéd’un protecteur servant
conjointement avec une roue de meulage, disque
multiple, roue de meulage flexible et roue àbrosse
métallique àcentre concave. Si l’on envisage
d’utiliser la meule avec des accessoires approuvés
Makita obtenus au centre d’entretien ou chez le
distributeur Makita, ne pas manquer de se procurer
et d’utiliser également toutes les pièces de serrage
et protecteurs recommandés dans ce manuel.
L’inobservation de ce conseil risquerait d’entraîner
des blessures àsoi-même ou àd’autres personnes
se trouvant àproximité.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est décou-
vert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES GARAN-
TIES TACITES DE "QUALITÉMARCHANDE" ET
"ADÉQUATION ÀUN USAGE PARTICULIER" APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques recon-
nus par la loi, et possiblement d’autres droits, qui varient
d’un État àl’autre. Certains États ne permettant pas
l’exclusion ou la limitation des dommages accessoires ou
indirects, il se peut que la limitation ou exclusion ci-des-
sus ne s’applique pas àvous. Certains États ne permet-
tant pas la limitation de la durée d’application d’une
garantie tacite, il se peut que la limitation ci-dessus ne
s’applique pas àvous.

18
C00257
GA7010C/GA7011C/GA9010C
1Poignée 36
2 Carter de meule
3 Bague interne 89
4 Roue de meulage àcentre concave/Disque multiple
5Écrou de verrouillage 5/8-45
6 Plateau en plastique
7 Meule flexible
8 Plateau de caoutchouc 170
9Disqueabrasif
10 Écrou de verrouillage de ponçage 5/8-48
11 Roue àbrosse métallique
12 Rondelle uréthane 14
13 Brosse coupe métallique
-Cléàcontre-écrou 28
2
3
5
2
3
6
7
5
8
9
10
2
11
12
4
13
1
001185

19
SPANISH
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD GEN-
ERALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS INSTRUC-
CIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien ilumi-
nada. Los bancos de trabajo atestados y las áreas
oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en atmós-
feras explosivas, tal como en la presencia de
líquidos, gases, o polvo inflamables. Las her-
ramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes ale-
jados mientras utiliza una herramienta eléctrica.
Las distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en con-
tacto con un electricista cualificado para que le
instale una toma de corriente polarizada. No
cambie la clavija de ninguna forma. El doble ais-
lamiento elimina la necesidad de disponer de un
cable de alimentación de tres hilos conectado a
tierra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo estápuesto a tierra
existiráun mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la llu-
via ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentaráel
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de corri-
ente. Mantenga el cable alejado del calor, aceite,
bordes cortantes o partes en movimiento. Reem-
place los cables dañados inmediatamente. Los
cables dañados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
la marca “W-A” o “W”. Estos cables están cata-
logados para uso en exteriores y reducen el riesgo
de que se produzcan descargas eléctricas.
Modelo GA7010C GA7011C GA9010C
Especificaciones ele’ctricas en
Me’xico 127 V 15 A 1 900 W 50/60 Hz
Diámetro del disco de centro hun-
dido 180 mm (7”) 180 mm (7”) 230 mm (9”)
Rosca del eje 5/8”5/8”5/8”
Velocidad en vacío (RPM) 8 400/min. 6 000/min. 6 000/min.
Longitud total 453 mm (17-7/8”) 453 mm (17-7/8”) 453 mm (17-7/8”)
Peso neto 3,4 kg (7,5 lbs) 3,4 kg (7,5 lbs) 3,4 kg (7,5 lbs)

20
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de dro-
gas, alcohol, o medicamentos. Un momento sin
atención mientras se están utilizando herramientas
eléctricas podráresultar en heridas personales
graves.
10. Vístase apropiadamente. No se ponga ropa hol-
gada ni joyas. Récojase el pelo si lo tiene largo.
Mantenga su pelo, ropa, y guantes alejados de
las partes en movimiento. La ropa holgada, las
joyas, o el pelo largo pueden engancharse en las
partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de enchu-
far la herramienta. El transportar herramientas con
el dedo en el interruptor o el enchufar herramientas
que tengan el interruptor puesto en encendido invita
a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podráresultar
en heridas personales.
13. No utilice la herramienta donde no alcance. Man-
tenga los pies sobre suelo firme y el equilibrio
en todo momento. El mantener los pies sobre
suelo firme y el equilibrio permiten un mejor control
de la herramienta en situaciones inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o protec-
ción para los oídos deberán ser utilizados para las
condiciones apropiadas. Las gafas normales o de
sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de tra-
bajo en una plataforma estable. El sujetar la pieza
de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
16. No fuerce la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor serápelig-
rosa y deberáser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de segu-
ridad preventiva reducirán el riesgo de que la her-
ramienta pueda ser puesta en marcha por descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Mantenga las herramientas con cuidado. Man-
tenga las herramientas de corte afiladas y lim-
pias. Las herramientas bien mantenidas con los
bordes de corte afilados son menos propensas a
estancarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles desalin-
eadas o estancadas, rotura de partes, y cual-
quier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la her-
ramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son oca-
sionados por herramientas mal mantenidas.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta, podrán resultar peligrosos cuando
se utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser real-
izado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podráresultar en un
riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto idénticas.
Siga las instrucciones de la sección de Manten-
imiento de este manual. La utilización de piezas no
autorizadas o el no seguir las instrucciones de man-
tenimiento podrácrear un riesgo de descargas eléc-
tricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en bue-
nas condiciones. Cuando utilice un cable de exten-
sión, asegúrese de utilizar uno del calibre suficiente
para conducir la corriente que demande el producto.
Un cable de calibre inferior ocasionará una caída en
la tensión de línea que resultará en una pérdida de
potencia y recalentamiento. La Tabla 1 muestra el
tamaño correcto a utilizar dependiendo de la longi-
tud del cable y el amperaje nominal indicado en la
placa de características. Si no está seguro, utilice el
siguiente calibre más alto. Cuanto menor sea el
número de calibre, más corriente podrá conducir el
cable.
