INFOSEC 1100 XP SOHO User manual

User guide __________________________ 2
Instrukcja obsługi ____________________ 9
Notice d'utilisation __________________ 16
Guía de usuario _____________________ 23
Εγχειρίδιο χρήσης ___________________ 30
Manual do Utilizador ________________ 37
Руководство пользователя __________ 44
مﺪﺨﺘﺴﻤﻟا ﻞﻴﻟد _________________________ 51
500 XP – 650 XP
& 1000 XP
650 XP SoHo
1100 XP SoHo

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
2
User guide
To ensure this product is correctly installed and used in the right way, we highly advise you
to read this user guide very carefully.
1. INTRODUCTION
This UPS range is specially designed for multimedia Personal Computers. Its light weight
and compact design suit limited working environments. The XP range of UPS is equipped
with boost and buck AVR to stabilize input voltage. It also has a built-in DC start function.
This function enables the UPS to be started up without an AC power supply. The main
features of XP UPS are listed below.
2. MAIN CHARACTERISTICS
Microprocessor control guarantees high reliability
Equipped with boost and buck AVR
Green Power Function for energy saving
DC Start Function
Auto restart during AC recovery
Compact size, lightweight
Provides modem / phone line surge protection
3. SAFETY INSTRUCTIONS – Security
The UPS unit uses potentially hazardous voltages. Do not take this equipment apart. It
does not contain accessible components that can be repaired by users.
All repairs should be performed by qualified technicians only.
The UPS has its own internal power supply (battery). There is a risk that output sockets
may still be live after the UPS has been disconnected from the mains power supply.
The UPS has been designed for power computers. It should not be used with power
electronic equipment with inductive loads such as motors or fluorescent lights.
Do not connect any non-computer units to the UPS, such as medical equipment for
artificial life handling, microwave, vacuum cleaner, etc.
Laser printers should not be connected to the UPS as they consume too much power.
Make sure that the power supply required does not exceed the capacity of the UPS. We
recommend using an optimum power load equivalent to half or one third of the nominal
power for longer backup time and battery life.
Do not leave any container with liquid on the UPS or close to it.
Unplug the UPS before proceeding to cleaning it. Do not directly apply any liquid
detergent or sprays.
The UPS should not be used in a damp place, nor exposed to direct sunlight or heat-
emitting sources. Do not cover the ventilation slots.
In case of emergency, switch the UPS to the “OFF” position and then unplug the power
cord from the power socket to disable the UPS completely.
Should the UPS fail to operate correctly, please refer to section 10: Trouble Shooting.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 3
4. STORAGE INSTRUCTIONS
The UPS should be stored with its battery fully recharged. Storage temperatures above
20°C should be avoided as this will significantly shorten battery life. The UPS should be
recharged once every 3 months. This is done by leaving it connected to the mains power
supply for 24 hours. Batteries kept in storage should be recharged every 3 months, failure to
do so could result in battery damage.
5. AFTER SALES SERVICE
IMPORTANT!
When calling the After-Sales Department, please have the following information ready, it will
be required regardless of the problem: UPS model, serial number and date of purchase.
Accurate description of the problem providing the following details: type of equipment
powered by the UPS, indicator led status, alarm status, installation and environmental
conditions.
You will find the technical information you require on your guarantee or on the identification
plate on the back of the unit. If convenient you may enter the details in the following box.
Model Serial number Date of purchase
… XP SoHo
! Please keep the original packaging. It will be required in the event the USP is returned to
the After-Sales Department.
IMPORTANT :
UPS are part of electronic and electric equipments category. At the end
of their lives, they have to be collected separately.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
4

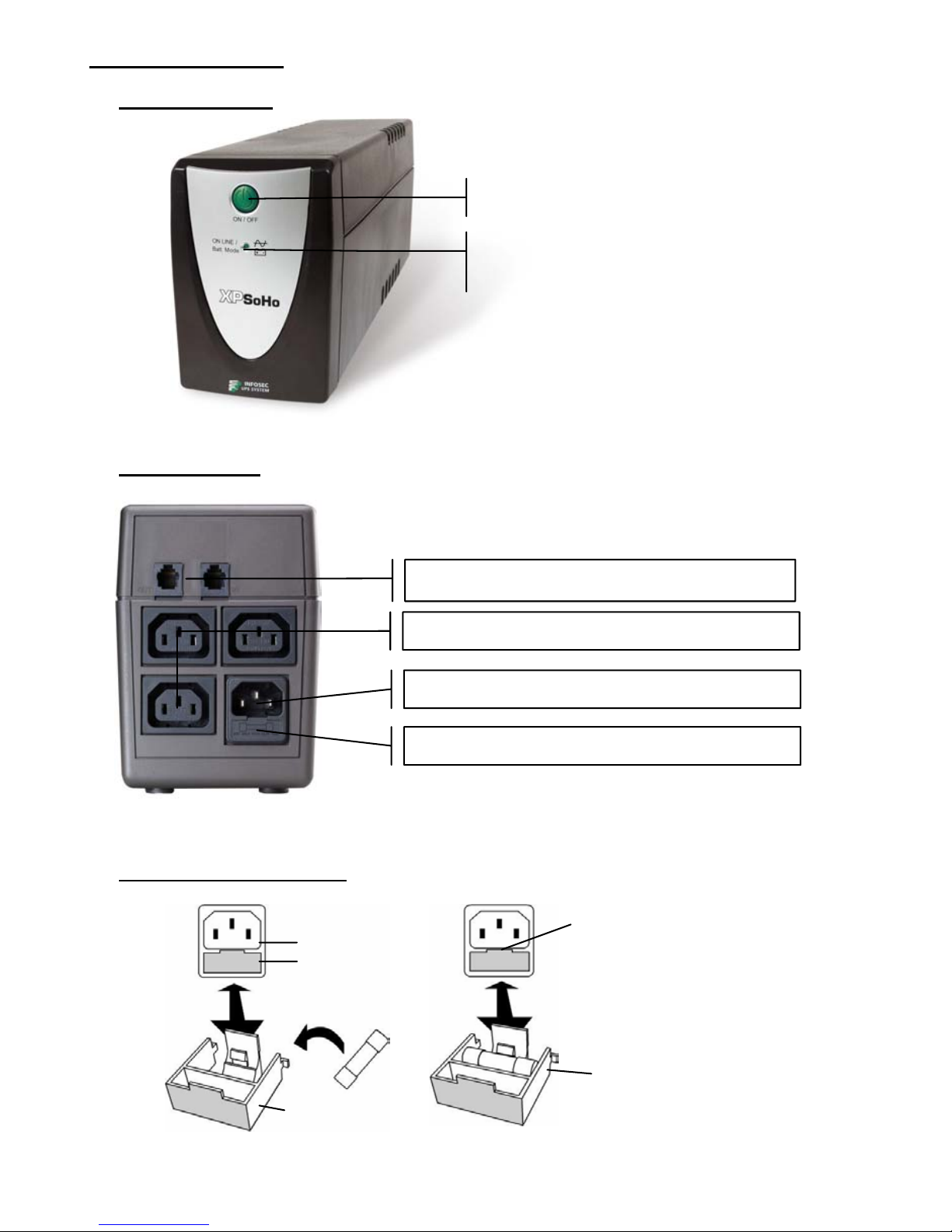

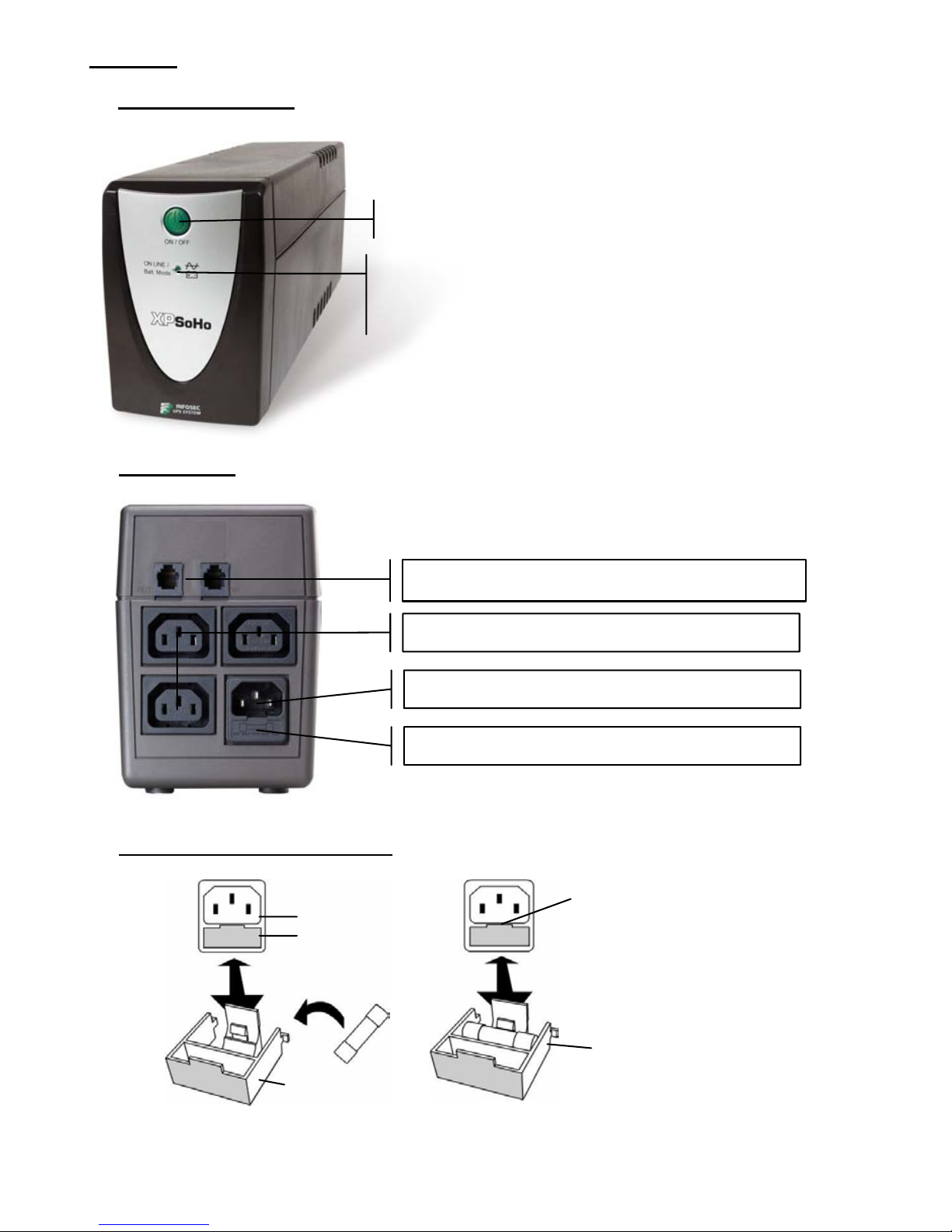

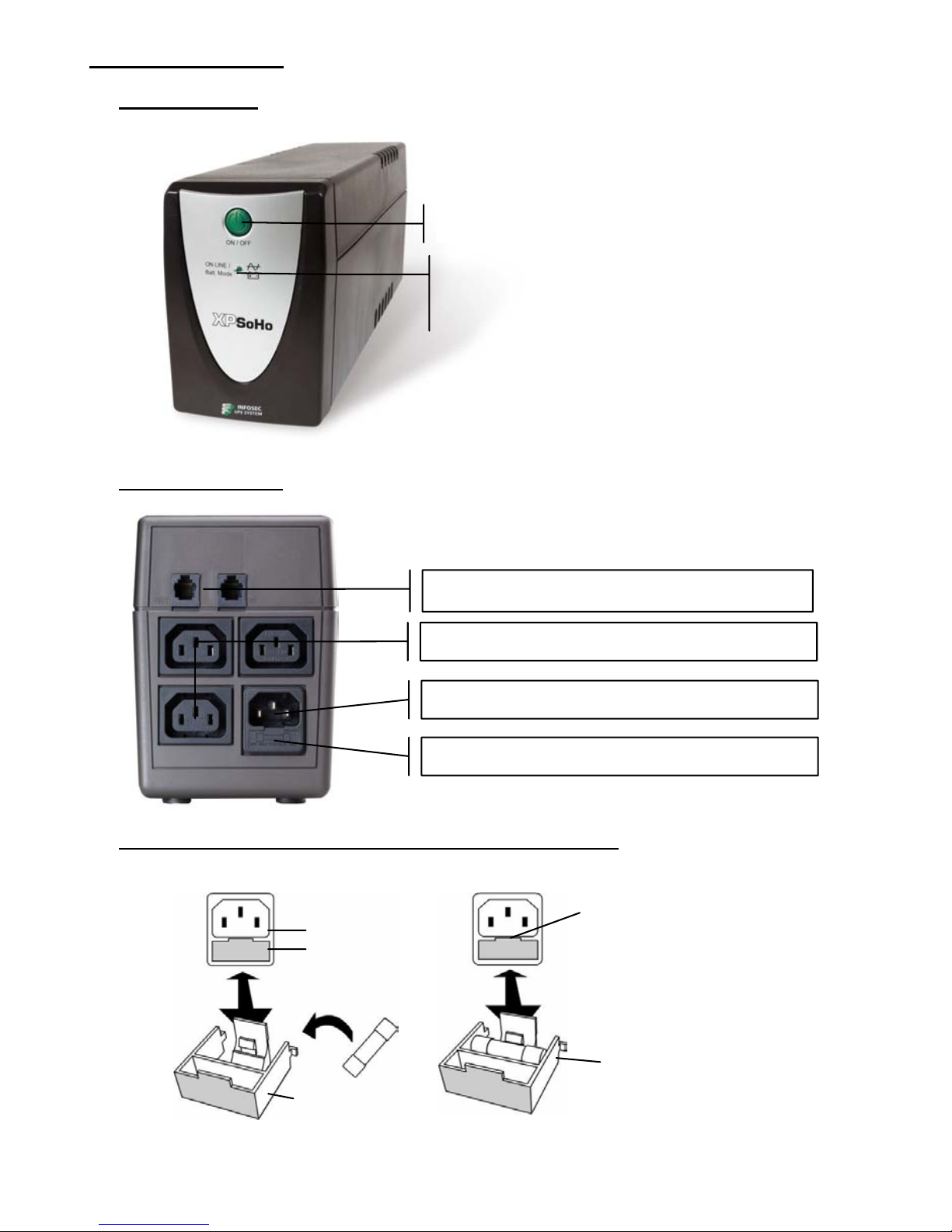

6. DESCRIPTION
FRONT PANEL
BACK PANEL
FUSE REPLACEMENT
Replacement
fuse
AC input socket
Fuse
Protection fuse
position
Insert a screwdriver in the
slot to open the slide
Lighting green led : AC mode
Flashing green led : Battery mode
On / Off switch
RJ11 Telephone/Fax/Internet protected outlets
Input outlet
Fuse
3UPS
p
rotected outlets

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 5
7. INSTALLATION AND OPERATION
1. Checking
When you receive your equipment, open the packaging and check that your UPS has not
been damaged. The packaging includes:
a UPS unit, 2 IEC output cables and a user guide. In the event of damage, please submit a
standard claim to the after-sales service department.
2. Charging the batteries
This unit is shipped from the factory with its internal battery fully charged, however, some
charge may be lost during shipping and the battery should be recharged prior to use. Plug
the unit into an appropriate power supply and allow the UPS to charge fully by leaving it
plugged-in, with no load, for at least 8 hours.
3. Where to set up
The UPS has been designed to operate in a protected environment, at temperatures
between 0°C and 40°C and at a humidity level ranging between 0% and 90% (no
condensation).
Do not obstruct the ventilation slots. Install the unit in an environment which is free from
dust, chemical vapours and conductors.
Moreover, in order to avoid any interference, keep the UPS at least 20cm away from the
CPU (central processing unit).
4. Connection
Check on the identification plate at the back of the UPS that the power supply is compatible
with network voltage and that the device is powerful enough to protect the given power load.
Plug the UPS into a 2-pole, earthed outlet (use the original power cable of your computer or
it is recommended to use a power cable 2P+E/CEE22/10A). Then, use the 2 IEC cables to
connect one computer-related device to each of the power outlets supplied on the back of
the UPS. You can also connect a device that does not require backup time, such as a
printer, to the surge protected and filtered outlet.
5. On/Off
To turn the UPS unit on, lightly press the power switch. To turn it off, press the power switch
again.
6. DC Start
XP units are equipped with an integrated DC start function. To start the UPS in the absence
of a power supply and with a full battery, press the button.
7. Power Saving Function
XP range is equipped with a Power Saving Function. If no load connects to the UPS, it will
automatically shut down after 5 minutes to save energy during a power failure. The Power
switch must be kept in the ‘ON’ position, otherwise, the UPS will be disabled and your
equipment will not be protected during a power failure.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
6
8. PROTECTION TELEPHONE/FAX/MODEM LINE
If you wish to protect a fax or a modem, connect the telephone cable from the wall outlet to
the “IN” jack. Connect the telephone cable (provided) from the “OUT” jack to the fax or
modem.
Caution: The telephone line lightning arrester could be rendered inoperable if improperly
installed. This surge protection device is for indoor use only. Never install telephone wiring
during a lightning storm.
Note: This connection is optional. It is not necessary to use this UPS.
9. BATTERY
The battery is the only UPS component which is not in permanent use. It has a useful life of
approximately 3 to 5 years. However, frequent major discharges or exposure to
temperatures over 20°C will shorten its life span. We therefore recommend that users
recharge the battery once every 3 months when the unit is not in use in order to compensate
for natural discharging. UPS backup time will depend on the powered load, as well as the
age and condition of the batteries.
WARNING!
Batteries should always be replaced by qualified technicians. Batteries have a very high
short circuit current: connection errors could cause electric arcs resulting in
serious burns.
10. TROUBLE SHOOTING
Should the UPS fail to function correctly we recommend you perform the following tests
before calling the Hot Line.
Check list:
•Is the main switch in the “ON” position?
•Is the UPS plugged into the mains power supply?
•Does the power supply fall within specified unit values?
•Has the fuse gone in the mains plug?
•Is the UPS overloaded?
•Is the battery flat or defective?

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 7
SYMPTOM POSSIBLE CAUSE SOLUTIONS
1. Battery missing. 1. Charge battery up to 8
hours.
2. Faulty battery. 2. Replace with the same
type of battery.
No LED display on the
front panel.
3. Power switch was not
pressed for at least 5
seconds.
3. Press and Hold power
switch for at least 5 seconds.
Alarm buzzer beeps
every ½ second when AC
supply is normal.
1. UPS overload.
1. Verify that the load
matches the UPS capability
stipulated in the
specifications.
1. UPS overload or the
connected equipment is
defective.
1. Remove some non-critical
load.
2. Flat battery.
2. Recharge the battery by
plugging the UPS in for 24
hours.
In the event of power
failure, reduced backup
time.
3. Battery defect due to high
temperature operation
environment, or improper
operation to battery.
3. Replace with the same
type of battery.
1. Blown fuse. 1. Replace the same type of
fuse.
2. Power cord is loose. 2. Reconnect the power cord
properly.
Mains normal but LED is
flashing and beeping.
3. No mains power supply or
UPS is not on. 3. Check the power supply

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
8
11. TECHNICAL SPECIFICATIONS
650 XP SoHo 1100 XP SoHo
Technology Line Interactive with Auto Voltage Regulation
Output form Modified sine wave
Protection Discharge / Overcharge and overload protection
+ fax modem line
Power 650 VA 1000 VA
TECHNOLOGY
Power factor 0,55 0,5
Dimensions W x D x H 100 X 330 X 140 (mm)
Weight kg 6 6,5
PHYSICAL
Output connectors 3 UPS protected outlets
2 surge protected RJ11
Voltage [110-120 V ] or [220 - 230 - 240 V]
Voltage range [81 - 145 V] [162 - 290 V]
INPUT
Frequency 50 - 60 Hz auto detection
Voltage [110-120 V ] or [220 - 230 - 240 V]
Regulation +10 % (battery mode)
OUTPUT
Frequency 50 or 60 Hz
Type 12V/7AH x 1pc 12V/9AH x 1pc
Backup time
(depending on the load) 20 mins 25 mins
BATTERY
Recharge time 8 hours to 90 % after complete discharge
FILTER Spike protection 125 Joules
Noise level < 40 dB at 1 meter
ENVIRONMENT Operating
environment 0° C - 40° C, 0 to 90 % humidity rate
(non condensing)
AC Mode Green led lighting
INDICATOR Backup Mode Green led flashing
AC Mode Sounding every 10 seconds
Battery replacement Sounding every 2 seconds
Low battery Sounding every second until automatic stop
Overload or defect Every ½ second
AUDIBLE
ARLARM
Fault Continuously sounding
STANDARDS Security / Standard CE - ISO 9001

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 9
Instrukcja obsługi
W celu zapewnienia prawidłowej instalacji oraz eksploatacji niniejszego produktu, usilnie
zalecamy dokładne przeczytanie instrukcji obsługi.
1. WPROWADZENIE
Niniejsza seria zasilaczy UPS została zaprojektowana z myśląo multimedialnych
komputerach osobistych. Ich lekka i kompaktowa konstrukcja nadaje sięidealnie do
środowisk pracy o ograniczonej przestrzeni. Seria XP zasilaczy UPS jest wyposażona w
układ regulacji napięcia AVR, który stabilizuje napięcie wejściowe. Ponadto posiada ona
wbudowanąfunkcjęuruchamiania z prądu stałego. Ta funkcja umożliwia włączenie
zasilacza UPS w razie braku zasilania prądem przemiennym. Podstawowe funkcje zasilaczy
UPS serii XP zostały wymienione poniżej.
2. PODSTAWOWE FUNKCJE
Sterowanie mikroprocesorowe zapewnia wysokąniezawodność
Układ regulacji napięcia AVR
Funkcja „Green Power” zapewnia oszczędność energii
Funkcja uruchamiania z prądu stałego
Automatyczny restart w przypadku odzyskiwania zasilania prądem przemiennym
Kompaktowość i lekkość konstrukcji
Ochrona przeciwudarowa modemu/linii telefonicznej
3. INSTRUKCJA BEZPIECZEŃSTWA – Bezpieczeństwo
Zasilacz UPS wykorzystuje potencjalnie niebezpieczne napięcia. Zabrania się
demontowania urządzenia. Urządzenie nie zawiera części, które mogłyby być
wykorzystane lub naprawione przez użytkownika.
Wszystkie naprawy powinny byćwykonane wyłącznie przez wykwalifikowanych
techników.
Zasilacz UPS posiada własne wewnętrzne źródło zasilania (akumulator). Należy
pamiętać, że po odłączeniu zasilacza UPS od źródła zasilania sieciowego, na gniazdach
wyjściowych może wciąż występowaćnapięcie.
Zasilacz UPS zostałzaprojektowany do stosowania z komputerami osobistymi. Zabrania
sięużywania zasilacza z elektronicznymi urządzeniami siłowymi z obciążeniami
impedancyjnymi, takimi jak silniki czy lampy fluorescencyjne.
Zabrania siępodłączania do zasilacza UPS jakichkolwiek urządzeńniekomputerowych,
takich jak aparatura medyczna do podtrzymywania życia, kuchenki mikrofalowe,
odkurzacze itp.
Do zasilacza UPS nie należy podłączaćdrukarek laserowych, gdyżpobierająone zbyt
dużo mocy.
Sprawdzić, czy wymagane zasilanie nie przekracza parametrów zasilacza UPS. W celu
zapewnienia dłuższego czasu zasilania awaryjnego i przedłużenia żywotności
akumulatora, zalecamy zastosowanie optymalnego obciążenia siłowego równego połowie
lub jednej trzeciej mocy nominalnej.
Nie ustawiaćjakichkolwiek pojemników z ciecząna lub w pobliżu zasilacza UPS.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
10
Przed przystąpieniem do czyszczenia, odłączyćzasilacz UPS od sieci. Nie nakładać
detergentów w postaci cieczy lub sprayów bezpośrednio na urządzenie.
Zasilacza UPS nie należy stosowaćw miejscu wilgotnym lub narażonym na bezpośrednie
działanie promieni słonecznych, ani teżw pobliżu źródełciepła. Nie zakrywaćotworów
wentylacyjnych.
W razie awarii, przestawićwłącznik zasilacza UPS w położenie „OFF”, a następnie
odłączyćprzewód zasilania od gniazdka w celu całkowitego wyłączenia urządzenia.
W razie wadliwej pracy zasilacza UPS, należy przejść do rozdziału 10: Wykrywanie i
usuwanie usterek.
4. INSTRUKCJA PRZECHOWYWANIA
Zasilacz UPS powinien byćprzechowywany z całkowicie naładowanym akumulatorem.
Należy unikaćtemperatur przechowywania powyżej 200C, gdyżznacząco skrócąone
żywotność akumulatora. Zasilacz UPS należy ponownie naładowaćco 3 miesiące. W tym
celu należy podłączyćgo do zasilania sieciowego i pozostawićna 24 godziny.
Przechowywane akumulatory należy ponownie ładowaćdo 3 miesiące; w przeciwnym razie
może dojść do uszkodzenia akumulatora.
5. OBSŁUGA POSPRZEDAŻNA
WAŻNE!
Zanim użytkownik zadzwoni do Działu Obsługi Posprzedażnej, powinien zgromadzić
następujące dane, które będąwymagane niezależnie od problemu: Model zasilacza UPS,
numer seryjny oraz data zakupu.
Dokładny opis problemu, z podaniem następujących szczegółowych danych: rodzaj
urządzeńzasilanych przez zasilacz UPS, status diody wskaźnikowej, status alarmu, warunki
instalacji oraz środowiska pracy.
Ww. informacje techniczne znajdująsięw gwarancji lub na tabliczce znamionowej z tyłu
urządzenia. Dla własnej wygody, te informacje można wpisaćdo poniższej tabeli.
Model Numer seryjny Data zakupu
… XP SoHo
! Prosimy zachowaćoryginalne opakowanie. Będzie ono potrzebne, jeżeli zajdzie
konieczność przesłania zasilacza UPS do Działu Obsługi Posprzedażnej.
WAŻNE :
Zasilacze UPS należą go kategorii urządzeńelektronicznych i
elektrycznych. Po zakończeniu okresu trwałości użytkowej, należy oddać
je do oddzielnej likwidacji.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 11
6. OPIS
PANEL PRZEDNI
PANEL TYLNY
WYMIANA BEZPIECZNIKA
Nowy
bezpiecznik
Gniazdo wejścia AC
Bezpiecznik
Prawidłowe
położenie
bezpiecznika
Włożyćśrubokręt w szczelinęi
otworzyćpłytkę
Dioda zielona świeci sięciągle: tryb AC
Dioda zielona miga: tryb pracy akumulatorowej
Włącznik zasilania
Gniazda RJ11 ochrony telefonu/telefaksu/internetu
Gniazdo zasilania
Bezpiecznik
3 gniazda ochronne UPS

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
12
7. INSTALACJA I OBSŁUGA
1. Sprawdzenie
Po odebraniu urządzenia należy otworzyćopakowanie i sprawdzić, czy zasilacz UPS nie
jest uszkodzony. W opakowaniu znajdująsię:
zasilacz UPS, 2 przewody wyjściowe IEC oraz instrukcja obsługi. W razie wykrycia
uszkodzeń, prosimy wystosowaćstandardowe pismo reklamacyjne do Działu Obsługi
Posprzedażnej.
2. Ładowanie akumulatorów
Niniejsze urządzenie zostało wysłane z zakładu produkcyjnego z całkowicie naładowanym
akumulatorem. Akumulator mógłjednak ulec częściowemu rozładowaniu podczas
transportu, w związku z czym należy naładowaćgo przed użyciem. Podłączyćurządzenie
do właściwego źródła zasilania bez żadnego obciążenia i poczekaćco najmniej 8 godzin aż
do pełnego naładowania akumulatora.
3. Miejsce ustawienia
Zasilacz UPS zostałzaprojektowany do pracy w środowisku zabezpieczonym, w zakresie
temperatur od 00C do 400C oraz przy wilgotności od 0% do 90% (bez kondensacji).
Nie zakrywaćotworów wentylacyjnych. Zainstalowaćurządzenie w miejscu wolnym od
kurzu i pyłów, oparów chemicznych i przewodników.
Ponadto, aby uniknąć zakłóceń, ustawićzasilacz UPS co najmniej 20 cm od CPU (jednostki
centralnej komputera).
4. Podłączanie
Sprawdzićna tabliczce znamionowej z tyłu zasilacza UPS, czy zasilanie jest kompatybilne z
napięciem sieciowym oraz czy urządzenie jest dostatecznie mocne, aby obsłużyćodnośne
obciążenie siłowe. Podłączyćprzewód zasilacza UPS do dwubiegunowego gniazdka z
uziemieniem (zaleca sięużycie oryginalnego przewodu zasilającego komputera lub
przewodu 2P+E/CEE22/10A). Następnie użyć2 przewodów IEC w celu podłączenia
urządzeńkomputerowych do poszczególnych gniazd z tyłu zasilacza UPS. Do filtrowanego
gniazda z zabezpieczeniem przeciwudarowym można równieżpodłączyćurządzenie, które
nie wymaga zasilania awaryjnego, np. drukarkę.
5. Włączanie/wyłączanie
Aby włączyćzasilacz UPS, należy lekko nacisnąć włącznik zasilania. Aby wyłączyćzasilacz,
należy ponownie nacisnąć włącznik zasilania.
6. Uruchamianie z prądu stałego
Jednostki XP sąwyposażone w zintegrowanąfunkcjęuruchamiania z prądu stałego. Aby
uruchomićzasilacz UPS z całkowicie naładowanym akumulatorem w razie braku zasilania
sieciowego, należy nacisnąć przycisk.
7. Funkcja oszczędzania energii
Seria XP jest wyposażona w funkcjęoszczędzania energii. Jeżeli do zasilacza UPS nie są
podłączone żadne pracujące urządzenia, to wyłączy sięon samoczynnie po 5 minutach w
celu zaoszczędzenia energii na wypadek awarii zasilania. Włącznik zasilania musi
znajdowaćsięw położeniu „ON”, gdyżw przeciwnym razie zasilacz UPS zostanie odłączony
i nie zapewni ochrony urządzeńkomputerowych na wypadek awarii zasilania.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 13
8. OCHRONA LINII
TELEFONICZNEJ/TELEFAKSOWEJ/MODEMOWEJ
Jeżeli użytkownik chce zabezpieczyćtelefaks lub modem, to powinien podłączyćgłówny
przewód telefoniczny do gniazda „IN”. Podłączyćprzewód telefoniczny (załączony) z
gniazda „OUT” do telefaksu lub modemu.
Ostrzeżenie: W razie błędnej instalacji, istnieje ryzyko całkowitego odłączenia
piorunochronu linii telefonicznej. Urządzenie ochrony przeciwudarowej jest przeznaczone
wyłącznie do użytku wewnątrz budynku. Zabrania sięinstalowania przewodów
telefonicznych podczas burzy z wyładowaniami.
Uwaga: To podłączenie jest opcjonalne. Nie ma konieczności użycia zasilacza UPS do tego
celu.
9. AKUMULATOR
Akumulator to jedyny podzespółUPS, który nie jest używany ciągle. Jego szacunkowa
żywotność wynosi od 3 do 5 lat. Jednakże częste rozładowania lub wystawienie na
temperatury powyżej 200C mogąskrócićjego żywotność. Zalecamy zatem, aby użytkownicy
ładowali akumulator raz na 3 miesiące, gdy urządzenie nie jest używane, w celu
skompensowania naturalnie następującego rozładowania. Czas zasilania awaryjnego
zasilacza UPS zależy zarówno od połączonego obciążenia, jak i od wieku i stanu
akumulatorów.
OSTRZEŻENIE!
Akumulator musi byćwymieniony przez wykwalifikowanego technika. Akumulatory
charakteryzująsiębardzo wysokim prądem zwarciowym. błędne podłączenie może
spowodowaćpowstanie łuku elektrycznego, co grozi poważnymi poparzeniami.
10. WYKRYWANIE I USUWANIE USTEREK
W razie nieprawidłowej pracy zasilacza UPS, zalecamy wykonanie poniższych procedur
testowych przed skontaktowaniem sięz gorącąlinią.
Lista kontrolna:
•Czy włącznik główny znajduje sięw położeniu „ON”?
•Czy zasilacz UPS jest podłączony do zasilania sieciowego?
•Czy układ zasilania jest zgodny z podanymi parametrami urządzenia?
•Czy nie przepaliłsiębezpiecznik we wtyczce sieciowej?
•Czy zasilacz UPS nie jest przeciążony?
•Czy akumulator nie jest wyczerpany lub wadliwy?

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
14
OBJAW POTENCJALNA
PRZYCZYNA ROZWIĄZANIA
1. Brak akumulatora. 1. Naładowaćakumulator
przez ok. 8 godzin.
2. Wadliwy akumulator. 2. Wymienićna akumulator
tego samego typu.
Dioda na panelu
przednim nie świeci się.
3. Włącznik zasilania nie
zostałnaciśnięty na co
najmniej 5 sekund.
3. Nacisnąć i przytrzymać
włącznik zasilania przez co
najmniej 5 sekund.
Brzęczyk alarmu włącza
sięco półsekundy, gdy
stan zasilania prądem
przemiennym jest
normalny.
1. Przeciążenie UPS.
1. Sprawdzić, czy obciążenie
jest zgodne z parametrami
zasilacza UPS podanymi w
specyfikacji.
1. Przeciążenie zasilacza
UPS lub awaria
podłączonych urządzeń.
1. Odłączyćobciążenie
niekrytyczne.
2. Wyczerpany akumulator.
2. Naładowaćakumulator
poprzez podłączenie
zasilacza UPS do sieci na 24
godziny.
Krótszy czas zasilania
awaryjnego w razie awarii
zasilania.
3. Awaria akumulatora
wskutek wysokiej
temperatury środowiska
pracy lub nieprawidłowej
obsługi.
3. Wymienićna akumulator
tego samego typu.
1. Przepalony bezpiecznik. 1. Wymienićna bezpiecznik
tego samego typu.
2. Poluzowany przewód
zasilający.
2. Podłączyćprzewód
zasilający.
Zasilanie sieciowe jest
normalne, ale dioda
błyska i urządzenie
emituje alarm.
3. Brak zasilania sieciowego
lub zasilacz UPS nie jest
włączony.
3. Sprawdzićukład zasilania.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 15
11. SPECYFIKACJA TECHNICZNA
650 XP SoHo 1100 XP SoHo
Technologia Liniowa interaktywna, z automatycznąregulacjąnapięcia (AVR)
Kształt napięcia
wyjściowego Sinusoida zmodyfikowana
Ochrona Podnapięcie/nadnapięcie oraz przeciążenie
+ ochrona linii telefaksowej/modemowej
Pobór mocy 650 VA 1000 VA
TECHNOLOGIA
Współczynnik mocy 0.55 0.5
Wymiary
Szerokość x
głębokość x
wysokość
100 X 330 X 140 (mm)
Ciężar (kg) 6 6,5
PARAMETRY
FIZYCZNE
Przyłącza wyjść 3 gniazda ochronne UPS (typ IEC)
2 gniazda RJ11 z ochronąprzeciwudarową
Napięcie [110-120 V ] lub [220 - 230 - 240 V]
Zakres napięcia [81 - 145 V] [162 - 290 V]
WEJŚCIE
Częstotliwość 50 – 60 Hz, wykrywanie automatyczne
Napięcie [110-120 V ] lub [220 - 230 - 240 V]
Regulacja +/- 10% (tryb pracy akumulatora)
WYJŚCIE
Częstotliwość 50 lub 60 Hz
Typ 12V/7AH x 1pc 12V/9AH x 1pc
Czas zasilania
awaryjnego
(w zależności od
podłączonego
obciążenia)
20 min. 25 min.
AKUMULATOR
Czas ponownego
ładowania 8 godzin do 90% po całkowitym rozładowaniu
FILTR Ochrona przed
wyskokami impulsu 125 dżuli
Poziom hałasu < 40 dB przy 1 metrze
ŚRODOWISKO
PRACY Środowiska pracy 0°C - 40°C, wilgotność od 0 do 90%
(bez kondensacji)
Tryb pracy AC Dioda zielona świeci sięciągle
WSKAŹNIK Tryb pracy
akumulatorowej Dioda zielona miga
Tryb pracy AC Co 10 sekund
Wymiana
akumulatora Co 2 sekundy
Niski poziom
akumulatora Co sekunda ażdo zatrzymania automatycznego
Przeciążenie lub
awaria Co półsekundy
ALARM
DŹWIĘKOWY
Awaria Włączony ciągle
NORMY Bezpieczeństwo /
norma CE - ISO 9001

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
16
Notice d'utilisation
Afin d’assurer une installation correcte et une utilisation appropriée de ce produit, nous vous
conseillons de lire attentivement cette notice.
1. INTRODUCTION
Cette gamme d’onduleurs a été conçue pour constituer le compagnon idéal de l’ordinateur
multimédia. Son faible poids ainsi que son design compact permettent de l’intégrer
facilement dans un environnement à espace restreint. La gamme XP est équipée de la
fonction « Boost & Buck » AVR de façon à stabiliser la tension d’entrée (secteur). Elle
bénéficie de la fonction de démarrage à froid qui permet la mise sous tension de l’ordinateur
même lorsque ce dernier n’est pas alimenté par le courant principal. Les principales
fonctions de la gamme XP sont détaillées ci-après.
2. CARACTERISTIQUES PRINCIPALES
Contrôlé par microprocesseur pour garantir une haute fiabilité
Equipé de l’AVR (système de régulation de tension)
Fonction économie d’énergie
Démarrage à froid
Redémarrage automatique lorsque l’alimentation est réactivée
Faible encombrement, faible poids
Protection ligne téléphone / fax / modem
3. INSTRUCTIONS DE SECURITE
Des tensions dangereuses existent à l’intérieur de l’onduleur. Ne démontez pas cet
appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par
l’utilisateur excepté le remplacement du fusible
Toutes les opérations de maintenance doivent être effectuées par du personnel qualifié.
L’onduleur a sa propre source d’énergie (batterie). Les prises de sortie peuvent être sous
tension même lorsque l’onduleur n’est pas alimenté par le courant du secteur.
L’onduleur est conçu pour alimenter des ordinateurs ; il n’est pas conçu pour alimenter
des équipements électroniques avec des charges inductives telles que moteurs et lampes
fluorescents, ni des charges résistives.
Ne pas connecter à l’onduleur d’éléments non informatiques tels que matériel médical
d’entretien artificiel pour la vie, four micro-onde, aspirateur, etc.
Ne pas raccorder d’imprimante laser sur l’onduleur car elle consomme beaucoup trop
d’énergie
S’assurer que la charge alimentée n’est pas supérieure à la capacité de l’onduleur. Une
charge égale au tiers de la puissance nominale est recommandée pour une plus grande
autonomie et une plus longue durée de vie des batteries.
Ne pas poser de récipient ouvert contenant un liquide sur ou près de l’onduleur.
Débranchez l’onduleur avant de le nettoyer. Ne pas utiliser directement de détergent
liquide ou aérosol uniquement sur un chiffon légèrement humide.
Ne pas installer l’onduleur en milieu humide. Ne pas l’exposer aux rayonnements solaires
ou à une source de chaleur. Ne pas couvrir les grilles de ventilation.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 17
En cas d’urgence, mettre l’interrupteur de tension sur “OFF”, puis débrancher le câble
d’alimentation de la prise de courant afin de désactiver complètement l’onduleur.
Lorsque l’onduleur est en panne se référer au chapitre 10 : Dépannage.
4. INSTRUCTIONS DE STOCKAGE
L’onduleur doit être stocké avec une batterie totalement rechargée. Une température de
stockage supérieur à 20° C réduira de façon significative la durée de vie des batteries. Les
batteries de l’onduleur doivent être rechargées tous les 3 mois en cas de non utilisation.
5. SERVICE APRES VENTE
IMPORTANT !
Lors d’un l’appel au Service Après Vente, nous vous recommandons de transmettre les
informations suivantes qui vous seront dans tous les cas demandées : le modèle de
l’onduleur, le numéro de série, la date d’achat et le type de matériel alimenté par l’onduleur,
ainsi qu’une description précise du problème comprenant : état des voyants, état de
l’alarme, conditions d’installations et d’environnement.
Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique
à l’arrière de l’appareil. Vous pouvez également les reporter dans le cadre ci-dessous.
Modèle Numéro de série Date d’achat
… XP SoHo
! Veuillez conserver l’emballage d’origine, il sera indispensable pour un éventuel retour de
votre onduleur en nos locaux.
IMPORTANT !
Les onduleurs appartiennent à la catégorie des équipements électriques
et électroniques. En fin de vie, ces produits doivent faire l’objet d’une
collecte sélective et ne pas être jetés avec les ordures ménagères.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
18
6. DESCRIPTION
FACE AVANT
FACE ARRIERE
PROCEDURE DE REMPLACEMENT DE FUSIBLE
Fusible de
protection
en place
Insérer un tournevis plat
dans l’encoche.
Tirer pour dégager
le porte fusibles
Ici fusible
de rechange
Prise d’alimentation
Porte fusibles
Connecteurs RJ11(protection Tél./Fax/Modem)
Prise d’alimentation
Fusible
3 prises secourues
Voyant vert allumé: alimentation normale
Voyant vert clignotant: mode batterie
Bouton marche/arrêt

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02 19
7. INSTALLATION et MISE EN SERVICE
1. Contrôle
Dès réception du matériel, ouvrir l’emballage et vérifier le parfait état de l’onduleur.
L’onduleur est fournit avec : 2 câbles de sortie prises IEC et un manuel d’utilisation.
En cas de problème, veuillez contacter le Service Après Vente.
2. Chargement des batteries
Cet onduleur est expédié au départ de l’usine avec les batteries internes entièrement
chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra de
les recharger. Les batteries atteindront leur efficacité maximum après environ 8 heures de
charge.
3. Lieu et installation
L’onduleur est conçu pour une installation en environnement protégé à une température
comprise entre 0°C et 40°C et un taux d’humidité compris entre 0% et 90% sans
condensation.
Ne pas obstruer les grilles de ventilation. Installer l’appareil dans un endroit exempt
de poussière, de vapeurs chimiques et de contaminants conducteurs.
Par ailleurs, afin d’éviter toute perturbation électromagnétique, éloigner l’onduleur d’au
moins 20 cm de l’unité centrale et du moniteur.
4. Connexion
Vérifier, sur la plaque signalétique au dos de l’onduleur, que la tension d’alimentation est
compatible avec celle du réseau et que la puissance de l’appareil est suffisante pour
l’alimentation de la charge à protéger. Brancher le cordon d’alimentation (utiliser celui de
l’ordinateur ou il est recommandé d’utiliser un cordon secteur 2P+T/CE22/10A) sur une prise
de courant secteur, puis utiliser les 2 câbles de sortie IEC pour connecter les périphériques
informatiques aux prises secourues de l’onduleur. Vous avez aussi la possibilité de
connecter un périphérique ne requérrant pas d’autonomie d’énergie (tel qu’une imprimante
jet d’encre) sur la prise parafoudre filtrée mais non secourue.
5. Marche / arrêt
Pour mettre en route l’onduleur, appuyer sur le bouton poussoir (interrupteur) en le
maintenant légèrement enfoncé. Pour éteindre l’onduleur appuyer de nouveau sur le bouton
poussoir.
6. Démarrage à froid
L’onduleur XP Pro est équipé d’une fonction démarrage DC. Pour démarrer l’onduleur en
l’absence de courant et avec la batterie à pleine charge, appuyer sur le bouton poussoir.
7. Fonction économiseur d’énergie
L’onduleur XP Pro est équipé d’une fonction économiseur d’énergie lors de l’absence de la
tension secteur. Si aucune charge n’est connectée à l’onduleur, cette fonction se met en
service automatiquement au bout de 5 minutes. L’onduleur s’arrête pour ainsi éviter de
décharger complètement la batterie.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière – 44700 Orvault – FRANCE - www.infosec.fr
Hot Line : tel : + 33 (0)2 40 76 15 82 - fax : + 33 (0)2 40 94 29 51 - [email protected] – 09 05 04 206 02
20
8. PROTECTION DE LA LIGNE TELEPHONE, FAX, MODEM
Pour protéger un fax ou un modem, connectez l'arrivée de la ligne téléphonique sur la prise
'' IN '' et utilisez le câble fourni pour la liaison de la prise ''OUT'' au téléphone / fax / modem.
Attention: Une utilisation mal appropriée de ces connecteurs RJ11 peut rendre la protection
parafoudre inopérante. Ne pas installer cette connexion durant un orage.
Note: La non utilisation de ces connecteurs sur votre onduleur ne gêne en rien sans
fonctionnement normal.
9. BATTERIE
La batterie est la seule partie occasionnellement utilisée dans l’onduleur. Sa durée de vie
est de l’ordre de 3 à 5 ans. Par contre, de fréquentes décharges profondes et une
température supérieure à 20° C réduisent cette durée de vie. Il est recommandé de
recharger la batterie tous les 3 mois en cas de non utilisation de l’onduleur pour compenser
l’autodécharge. L’autonomie de l’onduleur dépend de la charge alimentée, de l’âge et de
l’état de charge des batteries.
ATTENTION !
Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de
court-circuit très élevé : une erreur de branchement peut provoquer un arc
électrique et causer de graves brûlures.
10. DEPANNAGE
Dans le cas où l’onduleur ne fonctionnerait pas correctement, nous vous recommandons
d’effectuer les tests suivants avant d’appeler le Service Après Vente.
Vérifier que :
•L’interrupteur est en position « marche » (ON)?
•L’onduleur est-il raccordé à une prise de courant sous tension (2P+T)?
•La tension d’alimentation est-elle comprise dans les valeurs spécifiées ?
•Le fusible d’alimentation est grillé? Si oui, procéder à son remplacement (voir schéma).
•L’onduleur est en surcharge ?
•La batterie est complètement déchargée ou défectueuse ?
