Betriebsanleitung SNP DICE ...
Rettungszeichenleuchte zum Anschluss an 230V-Gruppen- und Zentralbatterie-
Anlagen oder 24V-Sicherheitsstromversorgungsanlagen nach DIN VDE 0108 und
SN-EN 50171 von 11/01. Ausführung gem. SN-EN 1838 und SN-EN 60598-2-22.
Funkentstörung gem. SN-EN 55015.
Technische Daten Typ LED J-SV Typ LED 24V
Anschlussspannung: AC230V ±10% / DC220V ±20% DC24V ±20%
Zul. Temp. Bereich: -15°C...+45°C -15°C...+45°C
Schutzklasse / Schutzart: IP 20 / I IP 20 / III
Leuchtmittel: LED LED
Technische Änderungen vorbehalten!
Module, Leuchten, Verpackungsmaterialien und Batterien sind gemäss
den Bestimmungen zu entsorgen!
Jede zersprungene Schutzabdeckung ist zu ersetzen!
Allgemeine Hinweise
• Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf Volls-
tändigkeit und erkennbare äussere Beschädigungen vor. Melden Sie oensicht-
liche Beschädigungen sofort, da wir spätere Reklamationen nicht anerkennen.
• Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten Inbetrie-
bnahme zu beachten!
• Im Zuge der Produktverbesserung behalten wir uns technische Änderungen vor.
• Bei fehlerhafter Installation bzw. Eingri in das Gerät erlischt der Garantieans-
pruch!
• Für Schäden die auf Grund der Nichtbeachtung dieser Montage- / Betriebsan-
leitung entstehen, übernehmen wir keine Haftung.
• Generell sind nur Originalersatzteile zu verwenden!
Sicherheitshinweise
• Die Installation darf nur durch Elektrofachkräfte gem. EltbauVO erfolgen.
• Dieses Gerät ist ein sicherheitstechnisches Betriebsmittel, es ist entsprechend
der nationalen Vorschriften zu prüfen.
• Das Gerät ist bestimmungsgemäss und nur in einwandfreiem, unbeschädig-
tem Zustand zu betreiben.
• Vor Arbeiten an dem Gerät ist dieses in jedem Fall von der Netzund Batteries-
pannung zu trennen!
• Für die Installation und den Betrieb dieses Gerätes sind die nationalen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Hinweise zur elektrischen Montage entnehmen Sie der beiligenden Betriebs-
anleitung des entsprechenden Versorgungsgerätes!
Elektrische Bauteile, wie LEDs, sind empfindlich gegen elektrostati-
sche Entladung und können bereits beim Berühren der Anschlüsse
zerstört werden. Für die Montage sind geeignete ESD-Schutzmass-
nahmen zu treen! Die LED-Leiterplatte ist nur im spannungslosen
Zustand anzuschliessen!
Die Leuchten sind mit anderen Notlichtsystemen nicht zwingend
kompatibel.
Kennzeichnung Notleuchten
Nach SN-EN 60598-2-22 sind Notleuchten, entsprechend ihres Aufbaus und ihrer
Konfiguration, vor der Installation auf dem Typenschild zu kennzeichnen.
Z 0/1 ****
In der zweiten Spalte der sich auf den Typenschild befindlichen Tabelle, sind die
nicht zutreenden Betriebsarten der Leuchte mit einem wasserfesten Stift zu strei-
chen oder ggf. die zutreende Betriebsart zu ergänzen.
0 Notleuchte in Bereitschaftsschaltung
1 Notleuchte in Dauerschaltung
2 Kombinierte Notleuchte in Bereitschaftsschaltung
3 Kombinierte Notleuchte in Dauerschaltung
4 Notleuchte für Mutter-/Tochterbetrieb in Bereitschaftsschaltung
5 Notleuchte für Mutter-/Tochterbetrieb in Dauerschaltung
6 Tochternotleuchte
Operating Instruction SNP DICE ...
Exit luminaires to SN-EN 1838 for the connection to 230V Low- or Central Power
Supply systems or 24V Safety Power Supply systems as per SN-EN 50171 of 11/01
and VDE 0108. Built to SN-EN 1838 and SN-EN 60598-2-22 .
EMC protection to SN-EN 55015.
Technical data Type LED J-SV Type LED 24V
Mains voltage: AC230V ±10% / DC220V ±20% DC24V ±20%
Amb. temp. range: -15°C...+45°C -15°C...+45°C
Protection category / class: IP 20 / I IP 20 / III
Light source: LED LED
Subject to technical changes!
Modules, luminaires, packing materials and batteries have to be disposed
as per national requirements!
Shattered covers have to be replaced!
Important notes
• After unpacking kindly check for complete delivery and any visible external
damages. Furthermore, inform the forwarding agent about visible damages at
once, as we do not accept complaints that reach us at a later time.
• Prior to starting the system take into consideration all references in the moun-
ting and operating instructions!
• In the interest of product improvment we reserve the right to make technical
changes to the appliance.
• All guarantee claims cease in case of wrong installation or of any interven-
tion on the products.
• We do not take any liability for damages or injuries arising from failure to follow
instructions relating to product’s use
• In general original spare part must be used.
Safety Notes
• This manual contains information for trained and qualified electricians.
• This product is a safety relevant device. Tests must be carried out according
to national requirements.
• The system has to be operated within the design parameters and only in func-
tional, undamaged condition.
• The product has to be disconnected from mains- and battery voltage prior to
any work being carried out.
• National safety standards and legal requirements have to be observed.
Please read the user manual of the corresponding supply unit before electri-
cal installation!
Electrical components (e.g. LEDs) are sensitive to electrostatic
discharge(ESD) and can already be destroyed when touching the
terminals. Please observe suitable ESD protective measures while
mounting. The LED circuit board has to be connected in a de-ene-
gized state only!
The lamps are not necessarily compatible with other emergency
lighting systems.
Marking exit luminaires
According to SN-EN 60598-2-22, the construction and configuration of the emer-
gency luminaire has to be indicated on the type label.
Z 0/1 ****
The luminaire operation mode has to be crossed out/added in the 2nd column of
the type label. A waterproof marker has to be used.
0 emergency luminaire in non-maintained operation
1 emergency luminaire in maintained operation
2 combined emergency luminaire in non-maintained operation
3 combined emergency luminaire in maintained operation
4 compound emergency luminaire in non-maintained operation
5 compound emergency luminaire in maintained operation
6 satellite emergency luminaire
240
320
320
3000
picto type 170 170
picto type 320
14
SNP DICE... Deckenmontage
SNP DICE... Ceiling mounting
352
352
Bohrschema
Drill scheme
320
320
picto type 170 170
picto type 320
14
SNP DICE... Seilmontage
SNP DICE... Cable mounting
Cable mounting
Seilmontage
Ceiling mounting
Deckenmontage
240
240
160
150 110

2 / 2

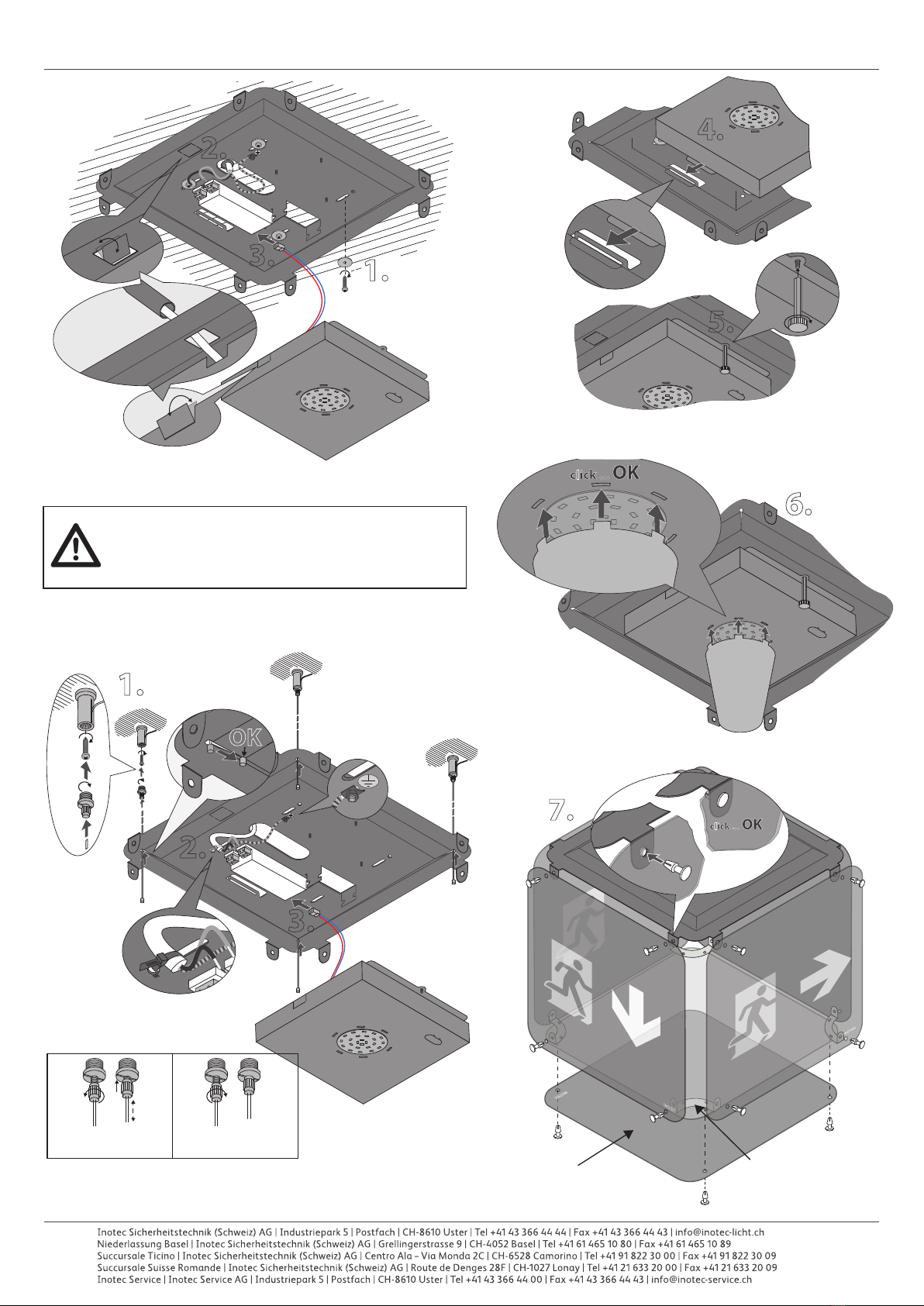

4x
1.
3.
2.
Aufputz Installation
Surface installation
3.
2.
1.
OK
4x
önen / länge einstellen
open / adjust length
schliessen / Seil sichern
close / locking cable
1. 2.
Seillänge einstellen
Adjust the cable length
SNP DICE... Deckenmontage
SNP DICE... Ceiling mounting
Montage / Masse: Mounting / Fixing details:
Bedienungsanleitung SNP-DICE 08-2016
SNP DICE... Seilmontage
SNP DICE... Cable mounting
6.
7.
optionales Piktogramm
optional pictogram
Verbinder nur bei
Piktogramm-Typ 320
vorhanden
Connector available only
for pictogram type 320
Montage Piktogrammscheibe
Assembly picto panel
4.
5.
Montage Gehäuse
Assembly Housing
Montage LED-Diusor
Assembly LED-Diuser
Hinweise zur elektrischen Montage entnehmen Sie der beiligen-
den Betriebsanleitung des entsprechenden Versorgungsgerätes!
Please read the user manual of the corresponding supply unit before
electrical installation!
