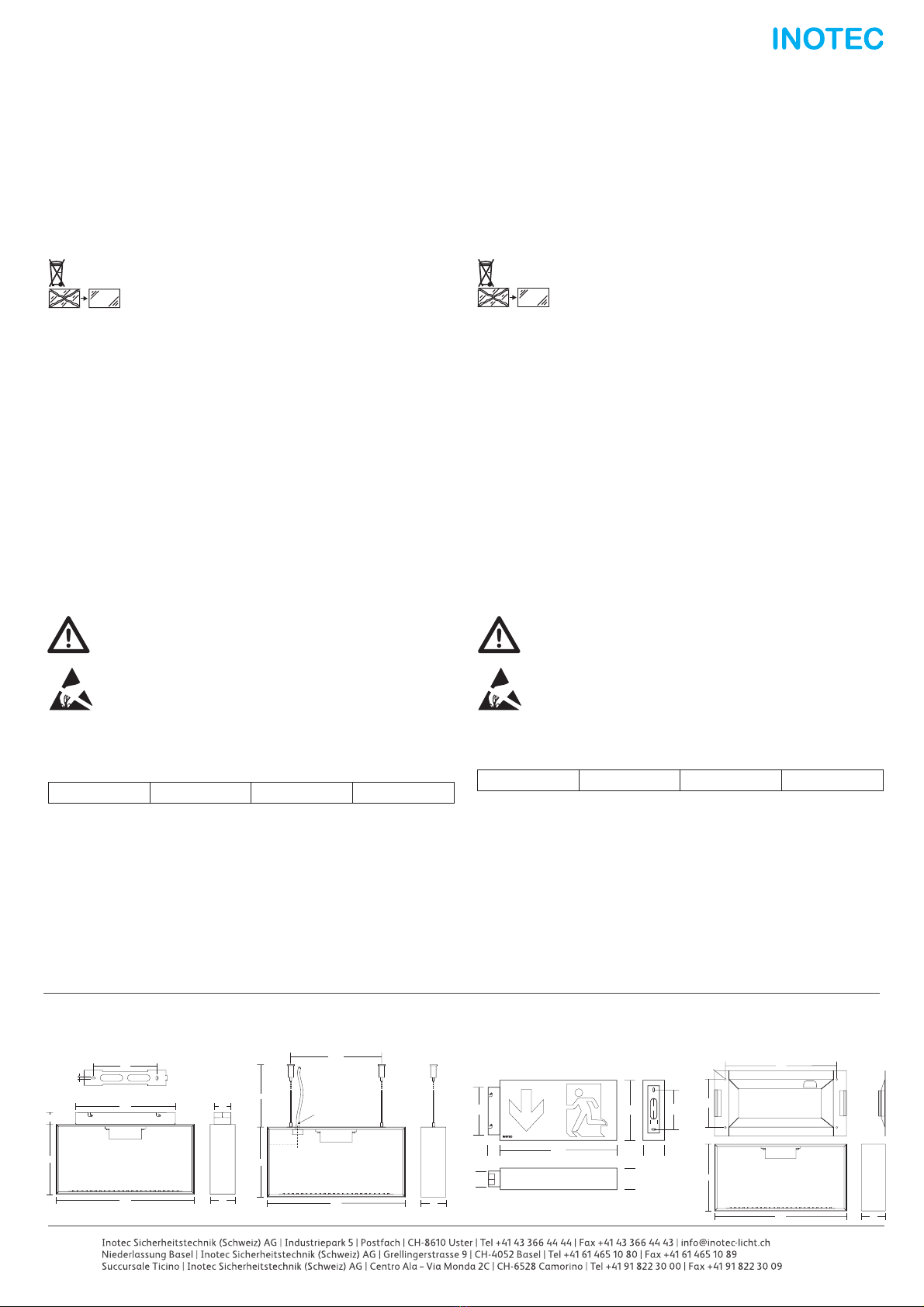

InoTec BNP 5530.1 Series User manual

1 / 2
304
154
26
220 37
55
4,5
140
304
154
55
200
3000
60
Ø= max. 13mm
BNP 5530.1 D Deckenmontage
BNP 5530.1 D Ceiling mounting
304
154
55
110
256
Ø=4,5
BNP 5530.1 S Seilmontage
BNP 5530.1 S Cable mounting
BNP 5530.1 W, ... WE Wandaufbau- /
Wandeinbaumontage
BNP 5530.1 W, ... WE Wall mounting /
Recessed wall mounting
Betriebsanleitung BNP 5530.1 ...
Einzelbatterie- Rettungszeichenleuchten für eine Nennbetriebsdauer von 1 −8
Stunden gem. DIN VDE 0108, IEC 60598-2-22 und SN-EN 55015.
Technische Daten
Anschlussspannung: AC230V ±10% 50/60 Hz
Zul. Temp. Bereich: Dauerlicht -5°C … +35°C / Bereitschaftslicht 0°C … +40°C
Schutzklasse / Schutzart: IP 20 / I
Leuchtmittel: LED
Batterie: Ni-MH 4,8V 1,1Ah
Nennbetriebsdauer: 1h, 1,5h, 2h, 3h oder 8h
Technische Änderungen vorbehalten!
Module, Leuchten, Verpackungsmaterialien und Batterien sind gemäss den
Bestimmungen zu entsorgen!
Jede zersprungene Schutzabdeckung ist zu ersetzen!
Allgemeine Hinweise
• Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf Volls-
tändigkeit und erkennbare äussere Beschädigungen vor. Melden Sie offensicht-
liche Beschädigungen sofort, da wir spätere Reklamationen nicht anerkennen.
• Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten Inbetrie-
bnahme zu beachten!
• Im Zuge der Produktverbesserung behalten wir uns technische Änderungen vor.
• Bei fehlerhafter Installation bzw. Eingriffin das Gerät erlischt der Garantieans-
pruch!
• Für Schäden die auf Grund der Nichtbeachtung dieser Montage- / Betriebsan-
leitung entstehen, übernehmen wir keine Haftung.
• Generell sind nur Originalersatzteile zu verwenden!
Sicherheitshinweise
• Die Installation darf nur durch Elektrofachkräfte gem. EltbauVO erfolgen.
• Dieses Gerät ist ein sicherheitstechnisches Betriebsmittel, es ist entsprechend
der nationalen Vorschriften zu prüfen.
• Das Gerät ist bestimmungsgemäss und nur in einwandfreiem, unbeschädig-
tem Zustand zu betreiben.
• Vor Arbeiten an dem Gerät ist dieses in jedem Fall von der Netzund Batteries-
pannung zu trennen!
• Für die Installation und den Betrieb dieses Gerätes sind die nationalen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Hinweise zur elektrischen Montage entnehmen Sie der beiligenden
Betriebsanleitung des entsprechenden Versorgungsgerätes!
Elektrische Bauteile, wie LEDs, sind empfindlich gegen elektrostatische
Entladung und können bereits beim Berühren der Anschlüsse zerstört
werden. Für die Montage sind geeignete ESD-Schutzmassnahmen zu
treffen! Die LED-Leiterplatte ist nur im spannungslosen Zustand anzu-
schliessen!
Kennzeichnung Notleuchten
Nach SN-EN 60598-2-22 sind Notleuchten, entsprechend ihres Aufbaus und ihrer
Konfiguration, vor der Installation auf dem Typenschild zu kennzeichnen.
X 0/1 A*C ***
In der sich auf den Typenschild befindlichen Tabelle, sind die nicht zutreffenden
Betriebsarten der Leuchte mit einem wasserfesten Stift zu streichen oder ggf. die
zutreffende Betriebsart zu ergänzen.
Spalte 2:
0 Notleuchte in Bereitschaftsschaltung
1 Notleuchte in Dauerschaltung
Spalte 3:
A enthält eine Prüfeinrichtung
C enthält eine Fernausschaltmöglichkeit
Spalte 4: (Angabe der Nennbetriebsdauer in Minuten)
*60 für 1h Nennbetriebsdauer 180 für 3h Nennbetriebsdauer
*90 für 1,5h Nennbetriebsdauer 480 für 8h Nennbetriebsdauer
120 für 2h Nennbetriebsdauer
Operating Instruction BNP 5530.1 ...
Self-contained Exit luminaires for 1 – 8 hours rated duration according to
DIN VDE 0108, IEC 60 598-2-22 and SN-EN 55015.
Technical data
Mains voltage: AC230V ±10% 50/60 Hz
Amb. temp. range: Maintained -5°C ...+35°C / Non-maintained 0°C … +40°C
Protection category / class: IP 20 / I
Light source: LED
Battery: Ni-MH 4,8V 1,1Ah
Rated Duration: 1h, 1,5h, 2h, 3h or 8h
Subject to technical changes!
Modules, luminaires, packing materials and batteries have to be disposed as
per national requirements!
Shattered covers have to be replaced!
Important notes
• After unpacking kindly check for complete delivery and any visible external
damages. Furthermore, inform the forwarding agent about visible damages at
once, as we do not accept complaints that reach us at a later time.
• Prior to starting the system take into consideration all references in the moun-
ting and operating instructions!
• In the interest of product improvment we reserve the right to make technical
changes to the appliance.
• All guarantee claims cease in case of wrong installation or of any interven-
tion on the products.
• We do not take any liability for damages or injuries arising from failure to follow
instructions relating to product’s use
• In general original spare part must be used.
Safety Notes
• This manual contains information for trained and qualified electricians.
• This product is a safety relevant device. Tests must be carried out according
to national requirements.
• The system has to be operated within the design parameters and only in func-
tional, undamaged condition.
• The product has to be disconnected from mains- and battery voltage prior to
any work being carried out.
• National safety standards and legal requirements have to be observed.
Please read the user manual of the corresponding supply unit before
electrical installation!
Electrical components (e.g. LEDs) are sensitive to electrostatic dischar-
ge(ESD) and can already be destroyed when touching the terminals.
Please observe suitable ESD protective measures while mounting. The
LED circuit board has to be connected in a de-enegized state only!
Marking exit luminaires
According to SN-EN 60598-2-22, the construction and configuration of the emer-
gency luminaire has to be indicated on the type label.
X 0/1 A*C ***
The luminaire operation mode has to be crossed out/added in the column of the
type label. A waterproof marker has to be used.
Colum 2:
0 emergency luminaire in non-maintained operation
1 emergency luminaire in maintained operation
Colum 3:
A including test device
C including inhibiting mode
Colum 4: (Rated duration in minutes)
*60 to indicate 1h duration 180 to indicate 3h duration
*90 to indicate 1.5h duration 480 to indicate 8h duration
120 to indicate 2h duration
BNP 5530.1 WA Wandauslegermontage
BNP 5530.1 WA Wall bracket mounting
304 55
154
120
26
55
37
70
45
15

2 / 2
optional
Montage / Masse: Mounting / Fixing details:
Wandeinbau- / Wandaufbaumontage
Recessed wall - / Wall mounting
PE
Kabeleinführung
Cable-entry
gg
d
detetaiailsls::
PE
BUS
Montage / Demontage Piktogrammscheibe für alle Varianten
Assembly / disassembly picto panel for all types
Bedienungsanleitung BNP-5530.1 05-2019
OK
Montage
/
Demontage
Piktogrammscheibe
fü
A
ssembly / disassembly picto panel for all type
s
1.
2.
1.
2.
Aus Gründen der elektrischen
Sicherheit sind die
Verschlussstopfen unbedingt
zu montieren!
Use sealing plugs for reasons
of electrical protection!
Deckenmontage
Ceiling mounting
Seilmontage
Cable mounting Wandaufbau- / Wandeinbaumontage
Wall mounting / Recessed wall mounting
Wandeinbaumontage
Recessed wall mounting
Option: Betoneinbaukasten zu
SNP 5530 (Art-Nr. CH750112)
Option: Concrete mounting box for
SNP 5530 (P-N° CH750112)
Ausschnittmass: 156x306mm
Einbautiefe: min. 57mm
Cut out dimensions: 156x306mm
Installation depth: min 57mm
Die Verbindung zwischen Versorgungseinheit und LEDs nicht unter
Spannung herstellen oder trennen! Batterieanschluss erst nachdem
alle Anschlüsse hergestellt sind und das Netz eingeschaltet ist, darf
die Batterie an die 2-polige Buchse aufgesteckt werden.
Do not connect or disconnect the LEDs to energized supply unit!
Battery connection: All wiring has to be completed before mains is
switched on and the battery connection (2-pole plug) is done.
Hinweise zur elektrischen Montage entnehmen Sie der beiligen-
den Betriebsanleitung des entsprechenden Versorgungsgerätes!
Please read the user manual of the corresponding supply unit
before electrical installation!
Bei Wandeinbaumontage muss die Folien-Prüftastatur mit den
Status-LED’s sichtbar nach aussen montiert werden.
At a recessed wall mounting the foil test button with status LED must
be mounted externally and visible.
BUS
PE
Wandauslegermontage
Wall bracket mounting
