Instar IN-8401 2K+ User manual

Bedienungsanleitung
- Sony STARVIS 4MP WQHD-Bildsensor
- Benutzerfreundliche und moderne HTML5-Weboberäche (WebUI)
- Unterstützt alle modernen Webbrowser (Edge, Firefox, Chrome, Safari, etc.)
- Unterstützt MicroSD (max 256GB) für Alarm- und manuelle Aufnahmen
- Alarmbenachrichtigung per Email, Push (Textmitteilung) und / oder Alarmserver
- Speicherung von Bildern, Videos und / oder Fotoserien per FTP(S) / SFTP
- TLS Verschlüsselung für sichere HTTPS, FTPS und MQTTS Verbindungen
- Sichere Archivierung der Alarmvideos in der INSTAR Cloud (optional)

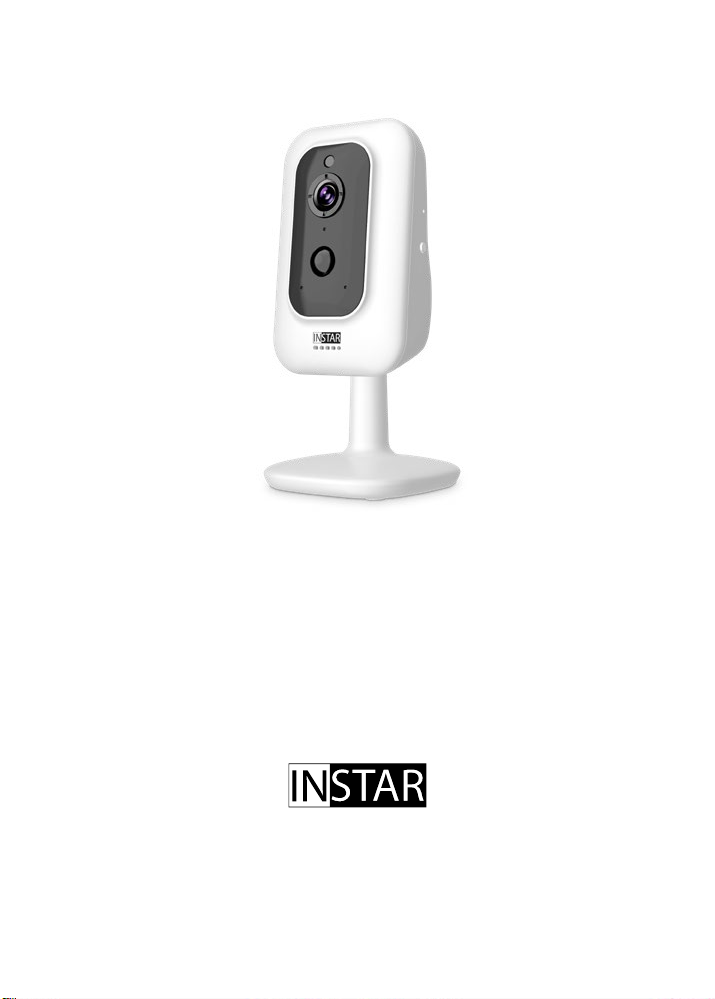

IN-8401 2K+
Innenkamera
www.instar.com

Gehen Sie auf https://install.instar.com
1-DE
Inhaltsverzeichnis
2. Sicherheitsvorschriften
3. Produktmerkmale
5. Installation
8. Zurücksetzen der Kamera
7. Fernzugri
9. Objektivjustage
12. Technische Daten
3-DE
4-DE
8-DE
11-DE
10-DE
12-DE
11-DE
14-DE
4. Aufbau der Kamera 5-DE
6. Smartphone Apps 9-DE
1. Vorstellung der Kamera 2-DE
13. Garantie & Entsorgung 15-DE
10. Online-Material
14. Rechtliche Informationen 16-DE
13-DE11. INSTAR Cloud

Gehen Sie auf https://install.instar.com 2-DE
Die IN-8401 2K+ ist die neueste Innenkamera von INSTAR. Mit einem einge-
bauten passiven Infrarot-Bewegungsmelder (PIR) und vier softwareseitig separat
einstellbaren Alarmbereichen, die mit dem PIR verknüpft werden können, ver-
hindert dieses Kameramodell Fehlalarme und benachrichtigt Sie nur, wenn ein
richtiger Alarm ausgelöst wurde.
Dank der Verwendung des neuesten Sony 4MP CMOS-Bildsensors, welcher ein
sehr geringes Bildrauschen sowie eine hohe Lichtempndlichkeit mit der Sony
STARVIS Technologie bietet, ist sichergestellt, dass Sie sowohl eine perfekte
Qualität bei Tag- und Nachtaufnahmen erhalten als auch eine akkurate Bewe-
gungserkennung sowie eine Benachrichtigung bei einem Alarm.
Das Design dieser Kamera wurde komplett neu entwickelt, um den Wünschen
unserer Kunden entgegen zu kommen. So kann man die Halterung jetzt sehr
einfach magnetisch oder alternativ auch mit Schrauben befestigen. Des weiteren
ist es möglich die Halterung hinter dem Gehäuse zu verstecken durch ein zweites
Stativgewinde auf der Rückseite der Kamera.
Diese Kamera verwendet ein integriertes Linux-Betriebssystem und einen Web-
server, der für einen sicheren Zugri und zum Schutz Ihrer Privatsphäre die
TLS-Verschlüsselung unterstützt. Die Kamera besitzt eine moderne Webober-
äche (WebUI), welche eine sehr einfache und intuitive Bedienung ermöglicht
und für alle aktuellen Gerätetypen (Desktop, Tablet, Smartphone) ausgelegt ist.
Zudem werden fast alle Betriebssysteme (Windows, MacOS, Linux,…) unter-
stützt. Dank einem eingebauten Einrichtungsassistenten und einer integrierten
Hilfefunktion ist die Kamera auch für Laien ganz bequem zu nutzen.
Für die schrittweise Installation der Kamera, schauen Sie bitte unter:
https://install.instar.com
1. Vorstellung der Kamera

Gehen Sie auf https://install.instar.com
3-DE
2. Sicherheitsvorschriften
Bitte lesen Sie die Sicherheitsvorschriften aufmerksam
durch und bewahren Sie diese an einem sicheren Ort auf
•Achten Sie darauf, dass sich das Stromkabel auf keinen heißen bzw. sich aufhei-
zenden Flächen bendet.
•Das Strom- und Netzwerkkabel bitte so verlegen, dass es nicht möglich ist, sich
daran zu verletzen.
•Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
•Zum Reinigen tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeit-
en.
•Bitte installieren Sie das Netzteil in einer dafür vorgesehenen 100-240V Steck-
dose.
•Dieses Gerät ist nur für den Einsatz im Innenbereich vorgesehen.
•Installieren Sie das Gerät bitte nicht in der Nähe von leicht entzündlichen Ge-
genständen.
•Benutzen Sie die Kamera bitte nicht für einen anderen als den vorgesehenen
Zweck.
•Der Hersteller INSTAR haftet für keinerlei Schäden, die durch Zubehör oder
Firmware von Drittanbietern entstehen.
•Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
•Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch
den Hersteller, dessen Kundendienst oder eine ähnlich qualizierte Person er-
setzt werden, um Gefährdungen zu vermeiden.
•Bitte nutzen Sie das Gerät lediglich zur Überwachung Ihres Grundstücks,
Wohnung, Büro, etc. Zur Anbringung an einem öentlichen Platz holen Sie sich
bitte zuvor eine Genehmigung ein.
• Führen Sie keine eigenständigen Reparaturen durch. Durch das Önen des Ge-
häuses erlischt die Garantie. In einem Servicefall kontaktieren Sie bitte umge-
hend das INSTAR Servicecenter.
•Das Netzteil als auch die Kamera müssen im Trockenen untergebracht werden,
stellen Sie also bitte sicher, dass keine Feuchtigkeit an das Netzteil und die
Kamera kommt.

Gehen Sie auf https://install.instar.com 4-DE
Hardware
Bildsensor WQHD Sony STARVIS CMOS-Sensor / Auösung 2560 x 1440px
Weitwinkel Austauschbares 4,3mm Objektiv mit ~90° diagonalem Blickwinkel
MicroSD-Karte Max. 256GB (32GB inkl.) für Alarm- und manuelle Aufnahme (15 Sek)
PIR-Sensor Integrierter passiver Infrarot-Wärmesensor
Mikrofon &
Lautsprecher
Integriertes Mikrofon und Lautsprecher für eine Zwei-Wege-Audio
Kommunikation
Software
Privatsphäre Blenden Sie bis zu vier Bereiche im Video aus
Alarmbereiche Bis zu vier Bereiche für eine softwareseitige Bewegungserkennung
Alarmauslöser Bewegungs-, Wärme- und Geräuscherkennung
Pre-Recording Es wird bereits drei Sekunden “vor” dem Alarmevent aufgenommen
Videoaufnahme 15 Sek. Alarmvideos sowie manuelle Aufnahme auf MicroSD
Mitteilungen Bei Alarm erhalten Sie Emails und/oder Push-Mitteilungen
Smart IoT Smarthome Einbindung per Alarmserver, MQTT(S) und HTTP(S) API
Videostream Unterstützt Protokolle wie RTSP, HTTP (HTML5), ONVIF, MJPEG...
Fotoserie Bilder per Zeitintervall / Webseiten-Integration / Zeitraeraufnahmen
Gegensprechen Zwei-Wege-Audiokommunikation mit unserer App InstarVision
Verbindung
P2P Kostenfreier Point-2-Point-Zugri mit InstarVision, unterstüzt IPv6
DDNS Kostenfreie DDNS-Adresse für die Verbindung über das Internet
Cloud Opt. Speicherung / Verwaltung der Alarmvideos in der INSTAR Cloud
FTP-Upload Übertragung von Alarmbildern / Videos per FTP(S) und SFTP
WPS WiFi Protected Setup (WPS) zur einfachen WLAN-Einrichtung
WLAN / WiFi 2,4/5Ghz WLAN, Wi-Fi 5 802.11ac und WPA2/3-Verschlüsselung
HTTPS Zugri auf die WebUI über HTTPS mit TLS Verschlüsselung
3. Produktmerkmale

Gehen Sie auf https://install.instar.com
5-DE
4.1. Verpackungsinhalt
4.2. Kameraaufbau
4. Aufbau der Kamera
Folgende Teile sind im Lieferumfang enthalten
Kamera Objektiv Justagering Schrauben / Dübel Netzteil NetzwerkkabelMicroSD Karte Befestigungsplatte

Gehen Sie auf https://install.instar.com 6-DE
01 - Helligkeitssensor Dämmerungsschalter für IR-LEDs
02 - Infrarot-LEDs 6 IR-LEDs (unsichtbar 940nm) und 4 IR-LEDs (leicht rötlich
850nm)
03 - Objektiv Weitwinkel (Brennweite: 4,3mm / Blickwinkel: ~ 90º dia.)
04 - Mikrofon Für Geräuscherkennung, Audioaufnahme u. Zwei-Wege-Audio
05 - PIR-Wärmesensor Integrierter passiver Infrarot-Bewegungsmelder
06 - Status LEDs Rot: Power-LED; Blau: Netzwerkstatus-LED (siehe Punkt 4.3)
07 - Lautsprecher Integrierter Lautsprecher
08 - Antenne Interne Antenne ( 3dB Antenne)
09 - Label P2P-ID, LAN-MAC-Adresse und Seriennummer

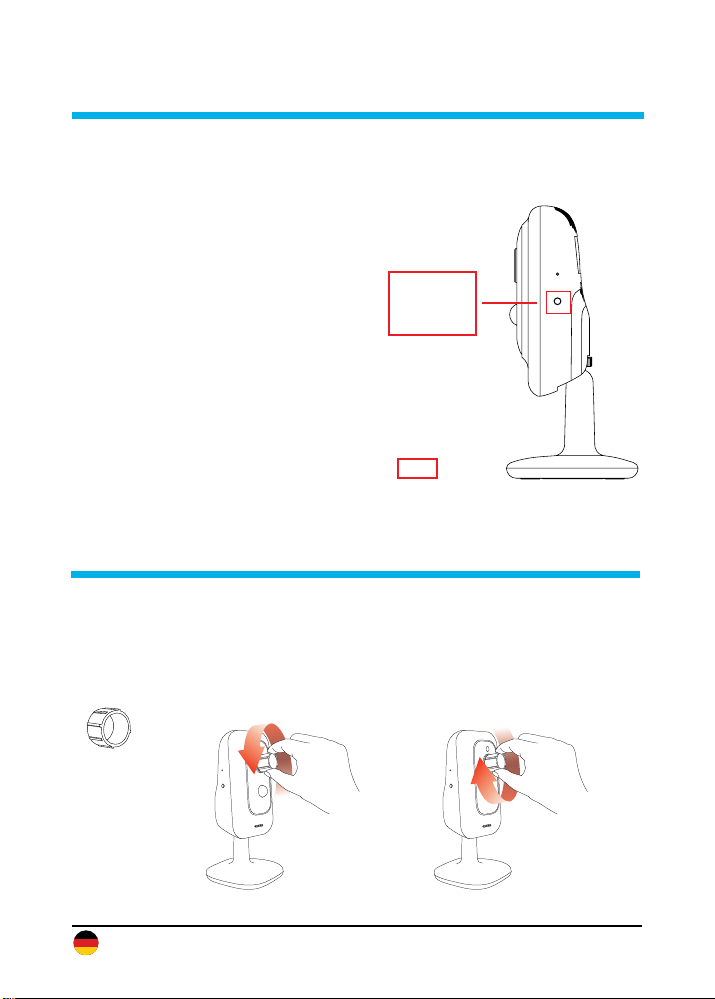

10 - WPS / Reset 3 Sekunden für WPS-WLAN-Setup / 20 Sek. für Reset
11 - MicroSD-Einschub Für MicroSD/SDXC Speicherkarten (max. 256GB - 32GB inkl.)
12 -Stativgewinde /
Wandhalterung
Der Standfuß der Kamera kann über diese Einschraubung
auch als Wandhalterung genutzt werden.
13 - Stromanschluss 5V / 2A DC - Anschluss Ø : 1,35mm (innen) / 3,5mm (außen)
14 - Netzwerkanschluss RJ45-LAN-Anschluss für Cat5e LAN-Kabel oder höher
15 - Arretierung Für die Wand- und Deckeninstallation
16 - Magnet Eingebauter Magnet für die Installation über die mitgelieferte
Metall-Befestigungsplatte.
4.3. Status-LEDs
Status-LED Blaue LED Rote LED
Durchgehend an Mit WLAN verbunden N/A
Blinkt langsam Verbindet per WPS Kamera ist eingeschaltet
Blinkt schnell Keine Verbindung zu WLAN Firmware-Upgrade im Gange
Aus LED ausgeschaltet oder keine
Verbindung mit dem Strom
LED ausgeschaltet oder keine
Verbindung mit dem Strom

Gehen Sie auf https://install.instar.com
7-DE
Alternativ können Sie die Arretierpunkte im Kamerafuß nutzen, um die Kamera
über 2 Schrauben direkt an der Wand anzubringen.
4.4.2. Direkte Installation

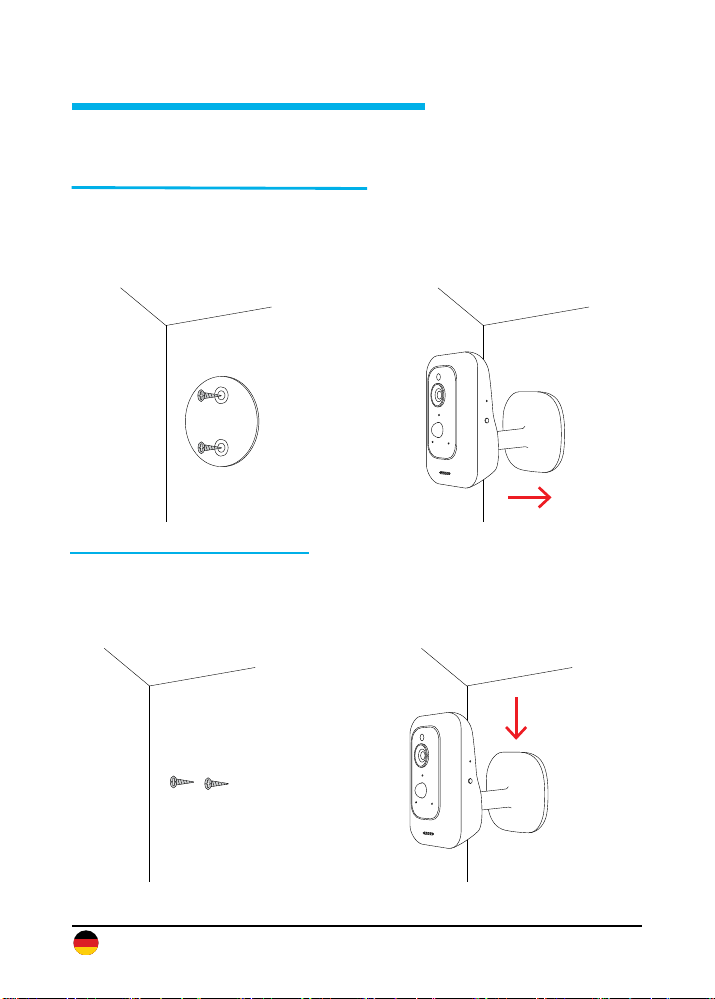

4.4. Kamera Installation
Sie können den Standfuß der Kamera auch für eine Wandinstallation nutzen. Sie
haben zwei Möglichkeiten die IN-8401 2K+ an der Wand zu installieren.
4.4.1. Magnet und Befestigungsplatte
Ihre Kamera hat einen Magneten im Boden des Standfußes. Befestigen Sie
die mitgelieferte runde Metallplatte mit 2 Schrauben und positionieren Sie den
Kamerafuß über der Platte. Der Magnet wird anschließend die Kamera in Posi-
tion halten.

Gehen Sie auf https://install.instar.com 8-DE
5. Installation
Schritt 1 Bitte önen Sie den Webbrowser und gehen Sie auf:
https://install.instar.com
um den Kamera-Installations-Assistenten zu önen
Schritt 2 Wählen Sie Ihre Sprache und das Kameramodell IN-8401
Schritt 3 Entscheiden Sie, auf welche Art Sie sich für die Ersteinrichtung
verbinden möchten:
a) Verbindung per LAN-Kabel
b) Verbindung über WLAN
Schritt 4 Folgen Sie jedem Schritt des Einrichtungs-Assistenten
Schritt 5 Bei der Anmeldeseite Ihrer Kamera verwenden Sie folgende
Zugangsdaten:
Benutzername: admin
Passwort: instar
Schritt 6 Beim ersten Aufruf begrüßt Sie der Kamera-Einrichtungs-Assistent.
Bitte folgen Sie jedem Schritt, um Ihre Kamera vollständig einzuricht-
en. Sie können anschließend über die Weboberäche (WebUI) auf
Ihre Kamera zugreifen, um diese einzurichten
Halten Sie sich für die Erstinstallation bitte an die folgenden Schritte:

Gehen Sie auf https://install.instar.com
9-DE
Your
APP STORE
InstarVision
INSTAR bietet kostenfreie Apps für Android, iOS (iPhone / iPad), Windows
Phone, Blackberry, AmazonKindle und Windows 10 / 11 (Metro). Um die App
zu installieren, suchen Sie bitte nach “InstarVision“ im App Store Ihres Gerätes.
6. Smartphone Apps
Der Unterschied zwischen der App und der Weboberäche (WebUI)
App:
Die App InstarVision bietet Ihnen eine einfache Möglichkeit, um auf Ihre Kamera
zuzugreifen und das Live-Video jederzeit anzuschauen, unabhängig davon, wo
Sie sich zu diesem Zeitpunkt aufhalten. Zudem ermöglicht Ihnen die App, die
wichtigsten Funktionen des täglichen Gebrauchs zu nutzen.
Ein paar dieser täglich benötigten Funktionen sind z.B. die Alarmaktivierung, die
Wiedergabe der Videos auf der Speicherkarte, das Ein- und Ausschalten der
Nachtsicht sowie die Aktivierung des integrierten Mikrofons. Die App ist nicht
dafür vorgesehen, Ihre Kamera einzurichten, dafür gibt es die Weboberäche
(WebUI).
Weboberäche (WebUI):
Sie können die Weboberäche in jedem aktuellen Webbrowser önen, der HTML5
unterstützt. Nutzen Sie einfach das INSTAR Camera Tool, um die IP-Adresse der
Kamera zu nden und diese im Webbrowser zu önen.
Die WebUI erlaubt es Ihnen, die Kamera nach Ihren Wünschen zu kongurieren.
In der WebUI können Sie z.B. Alarmbereiche festlegen, in denen eine Bewegung
erkannt werden soll, und können diese mit dem PIR-Wärmesensor verknüp-
fen, wodurch Fehlalarme vermieden werden. Einmal eingestellt, können Sie die
Alarmierung so ganz einfach über die App InstarVision aktivieren / deaktivieren.
