Intermec CN70 RFID User manual

Magstripe Reader Snap-On Adapter
1000AA06
CN70|CN70e
Instructions
磁条阅读器固锁适配器 说明
磁條閱讀器按扣配接器 說明
Instructions pour l’adaptateur à enclenchement de piste magnétique
Anleitung für Magnetstreifenlesegerät-Ansteckadapter
磁気ストライプ リーダー スナップ・オン 使用 明書
자기 스트라이프 리더 스냅온 어댑터 사용 안내서
Instruções para Adaptador para Leitor de Fita Magnética
Инструкции к приставному адаптеру для считывателя
магнитных полос
Instrucciones de adaptador insertable lector Magstripe
คู่มือการใช้อะแดปเตอร์ที่เสียบต่อเข้ากับเครื่องอ่านแถบแม่เหล็กรุ่น

ii
Contents
CN70/CN70e Magstripe Reader Snap-On Adapter
(1000AA06) Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CN70/CN70e 磁条阅读器固锁适配器 (1000AA06)
说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
CN70/CN70e 磁條閱讀器按扣配接器 (1000AA06)
說明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instructions pour l’adaptateur à enclenchement
(1000AA06) de piste magnétique CN70/CN70e . . . . . . 8
Anleitung für CN70/CN70e Magnetstreifenlesegerät-
Ansteckadapter (1000AA06) . . . . . . . . . . . . . . . . . . . . . . . . 9
CN70/CN70e 磁気ストライプ リーダー
スナップ・オン (1000AA06) 使用説明書 . . . . . . . . . 11
CN70/CN70e 자기 스트라이프 리더 스냅온
어댑터 (1000AA06) 사용 안내서 . . . . . . . . . . . . . . . . . 13
Instruções para Adaptador para Leitor de Fita
Magnética CN70/CN70e (1000AA06) . . . . . . . . . . . . . . 15
Инструкции кприставному адаптеру
(1000AA06) для считывателя магнитных
полос CN70/CN70e . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Instrucciones de adaptador insertable CN70/CN70e
lector Magstripe (1000AA06) . . . . . . . . . . . . . . . . . . . . . . 19

CN70/CN70e (1000AA06) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3
CN70/CN70e Magstripe Reader Snap-On
Adapter (1000AA06) Instructions
Configuring the COM Port
Before you attach the adapter for the first time, you need to configure the
COM port.
1Tap Start > Settings > System > Intermec Settings >
Communications > Serial Port Switch > select COM5 docking.
2When prompted to save and reboot, tap ok.
3Tap OK to save.
4Press the Power button.
5Tap Reboot. The computer systematically reboots.

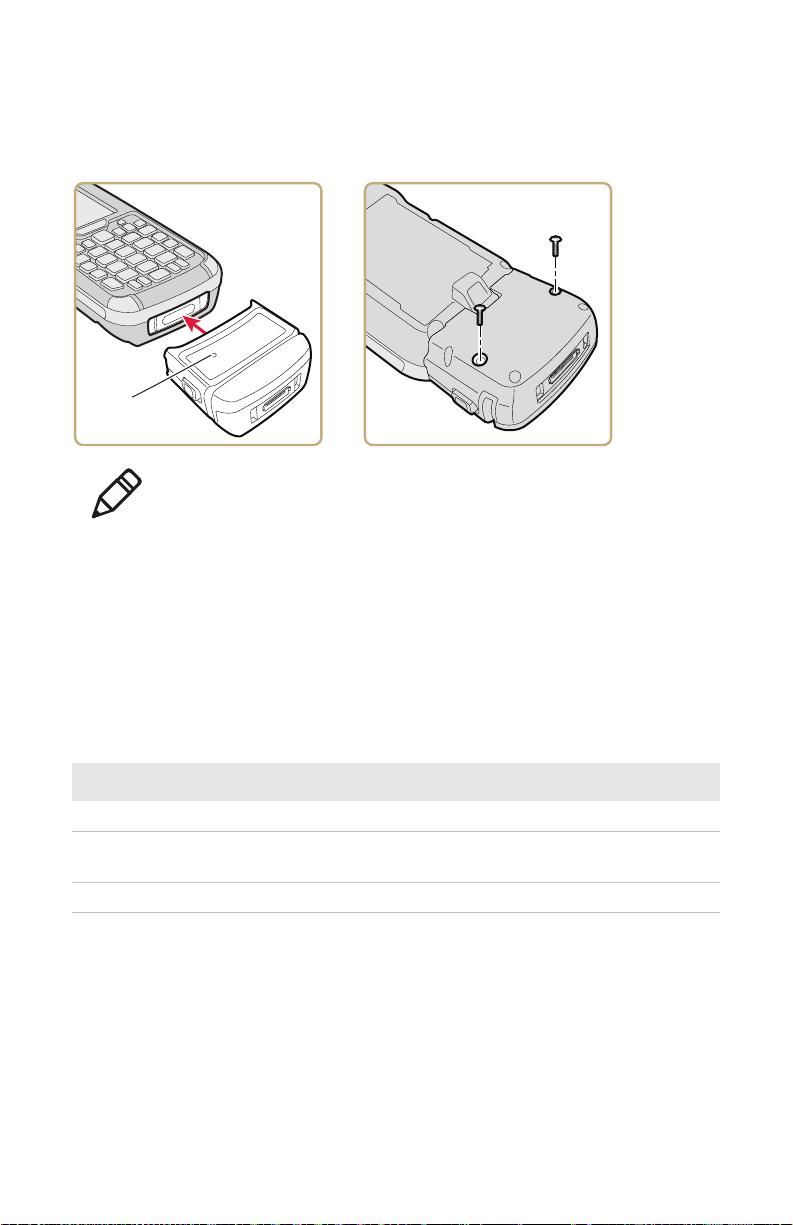

Attaching the Adapter
After you attach the adapter, you have the option of installing the adapter
with the screws provided.
Configuring the Adapter
After you attach the adapter, you need to enable the adapter.
1Tap Start > Settings > System > Intermec Settings > Data Collection >
Magstripe reader > Enable MSR.
2Tap OK. The computer is now configured to use the magstripe reader.
Note: When the magstripe reader is initially attached, the status
LED is solid for 3 seconds.
Status LED

4

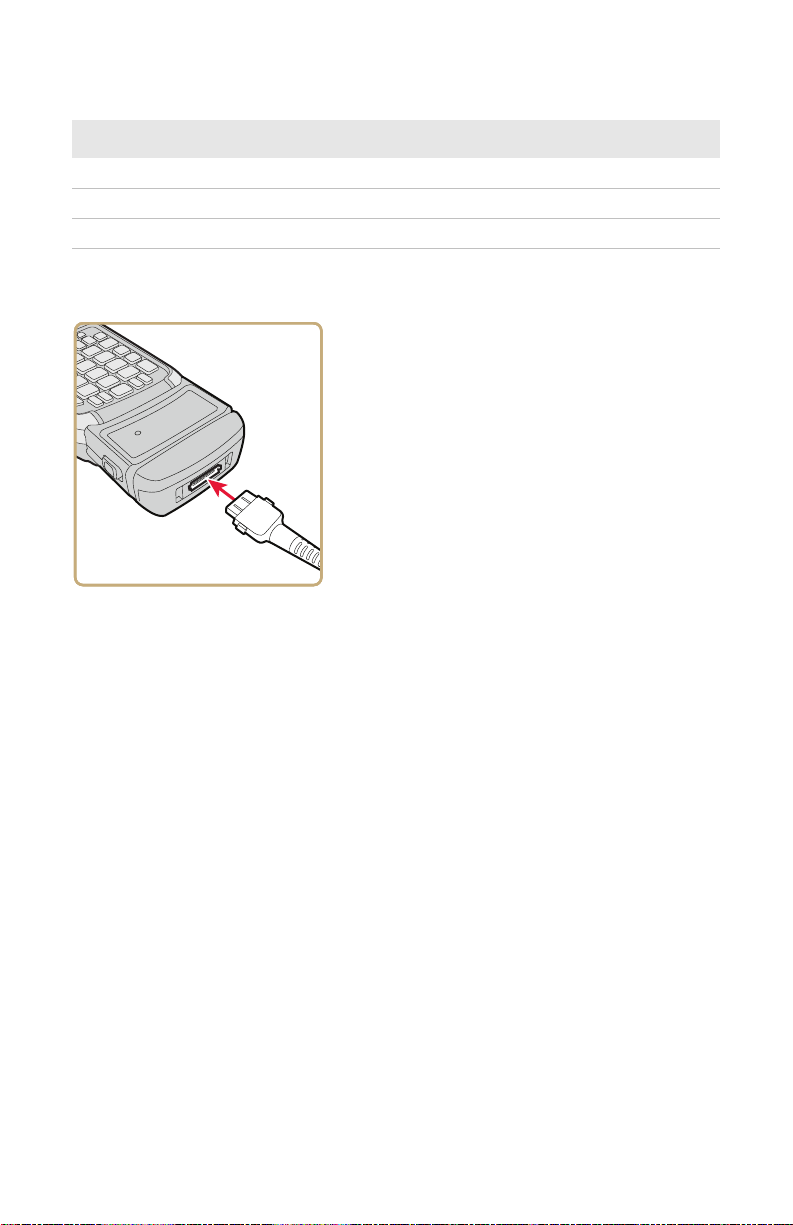

Understanding the Status LED

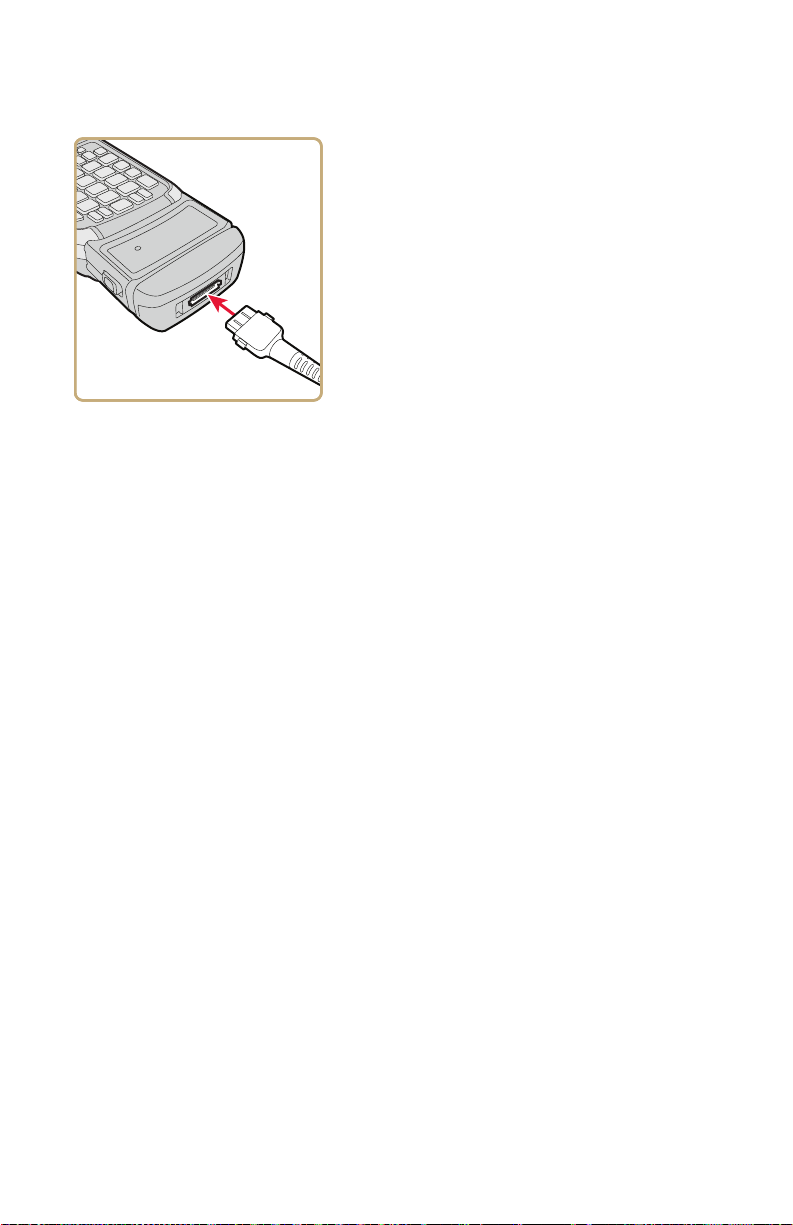

Charging the Computer
CN70/CN70e 磁条阅读器固锁适配器
(1000AA06) 说明
配置 COM 端口
首次连接适配器之前，您需要先配置 COM 端口。
1按 Start > Settings > System > Intermec Settings >
Communications > Serial Port Switch，然后选择 COM5 docking。
2当提示您保存并重新启动时，按 ok。
3按 OK 保存。
4按Power 按钮。
5按 Reboot。计算机即将系统地重新启动。
Blink Rate Description
Solid for 3 seconds Attached and ready for use
Blinks once every 3 seconds Idle
Blinks 4 times Card read successfully
To charge in an office environment,
use power supply Model 9001AE02
(P/N 851-094-002). To charge in a
vehicle, use power supply Model
9002AX02 (P/N 852-071-002).
When the magstripe reader is attached to the
computer, you can still charge the computer
using:
DX1 Desktop Dock
DX2 Dual Dock
DX4 Quad Dock

5
连接适配器
连接适配器后，您可选择使用随附的螺钉安装此适配器。
配置适配器
连接适配器后，您需要启用此适配器。
1按 Start > Settings > System > Intermec Settings > Data
Collection > Magstripe reader > Enable MSR。
2按 OK。计算机现被配置为使用磁条阅读器。
了解状态 LED 指示灯
注意：最初连接磁条阅读器时，状态 LED 指示灯会持续亮 3
秒。
闪烁速率 说明
持续亮 3 秒 已连接且可使用
每 3 秒闪烁一次 空闲
闪烁 4 次 卡已成功读取
⣦ᘱ/('
ᤷ⽪⚟

6

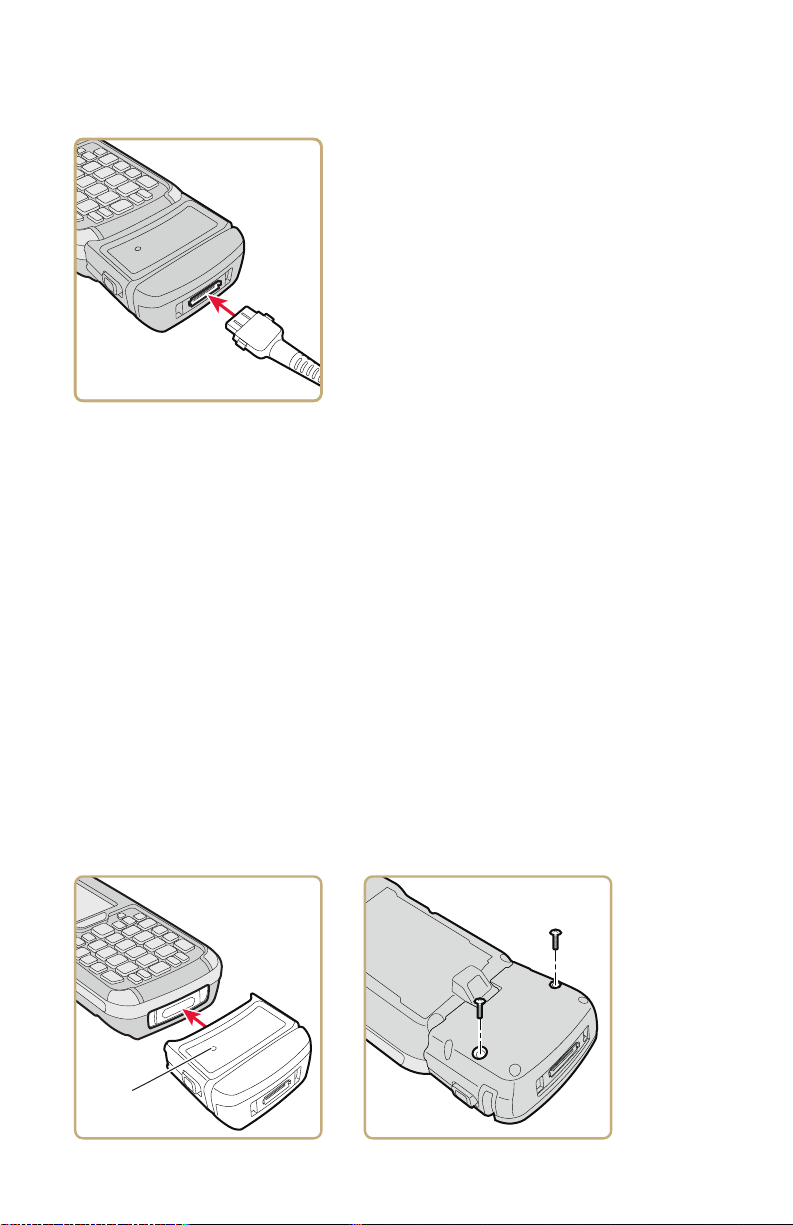

对计算机充电
CN70/CN70e 磁條閱讀器按扣配接器
(1000AA06) 說明
配置 COM 連接埠
首次連接配接器之前，您需要配置 COM 連接埠。
1點選 Start > Settings > System > Intermec Settings > Communications > Serial
Port Switch，然後選取 COM5 docking。
2提示您儲存和重新開機時，點選 ok。
3點選 OK 進行儲存。
4點選 Power 按鈕。
5點選 Reboot。電腦即將系統地重新開機。
連接配接器
連接配接器後，您可以使用附隨的螺絲安裝此配接器。
㾱൘୶࣑࣎ޜ⧟ຳлݵ⭥ˈ䈧֯⭘
$(31ර⭥ⓀDŽ
㾱൘䖖䖭⧟ຳлݵ⭥ˈ䈧֯⭘$;
31ර⭥ⓀDŽ
⻱ᶑ䰵䈫ಘ䘎᧕㠣䇑㇇ᵪᰦˈ
ᛘӽ㜭֯⭘лࡇ䝽Ԧሩ䇑㇇ᵪ䘋㹼ݵ⭥˖
';Ṽ䶒ᓅᓗ
';ৼᓅᓗ
';ഋᓅᓗ
⣰᝻/('
ᤷ⽪⟸

7
配置配接器
連接配接器後，您需要啟用此配接器。
1點選 Start > Settings > System > Intermec Settings > Data Collection >
Magstripe reader > Enable MSR。
2點選 OK。電腦現被配置為使用磁條閱讀器。

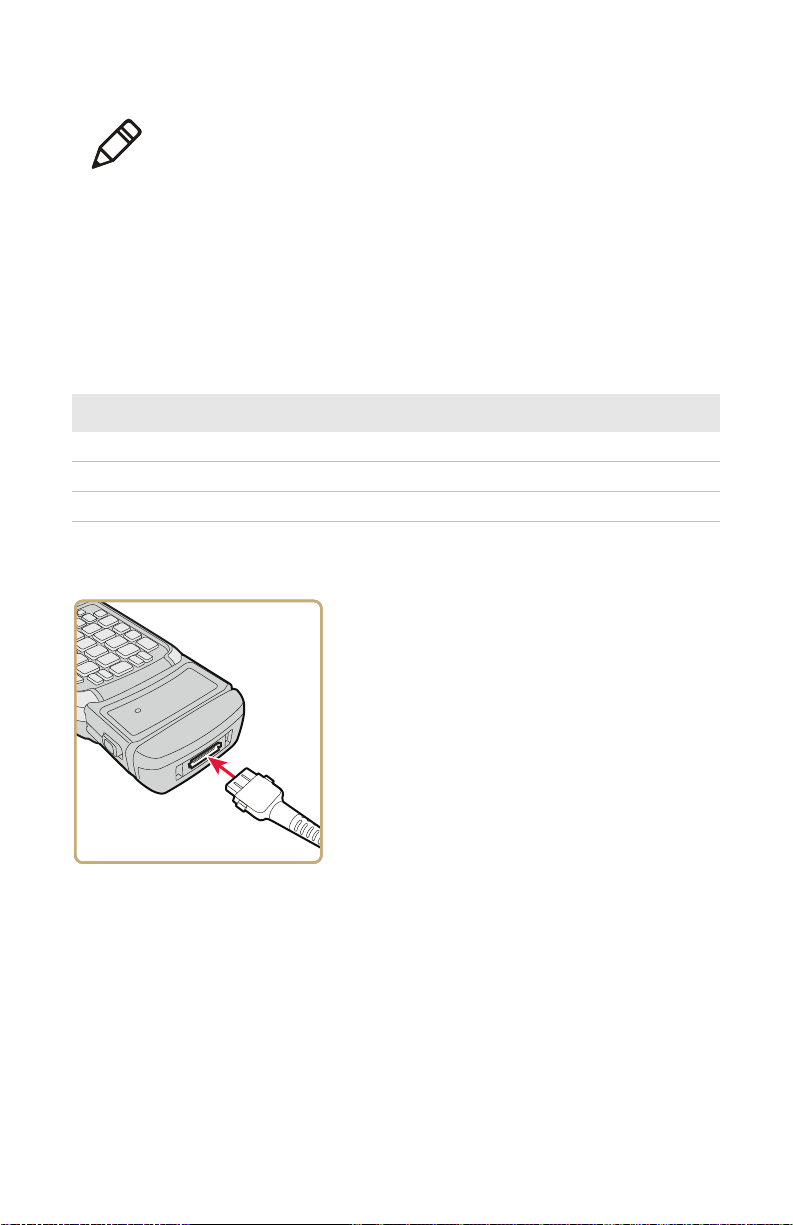

瞭解狀態 LED 指示燈
為電腦充電
注意：一開始連接磁條閱讀器時，狀態 LED 指示燈持續亮 3
秒。
閃爍頻率 說明
持續亮 3 秒 已連接且可使用
每 3 秒閃爍一次 閒置
閃爍 4 次 卡已成功讀取
㤕㾱൘୶䗖ޜ⫠ຳлݵ䴫ˈ䃻֯⭘
$(31
ර䴫Ⓚ׋៹ಘDŽ㤕㾱൘䓺⭘⫠ຳлݵ䴫ˈ
䃻֯⭘$;31
ර䴫Ⓚ׋៹ಘDŽ
⻱ọ䯡䆰ಘ䙓᧕ࡠ䴫㞖ᱲˈ
ᛘӽԕ⭘ԕл䝽Ԧ⛪䴫㞖ݵ䴫˖
';Ṽ䶒สᓗ
';䴉สᓗ
';ഋสᓗ

8
Instructions pour l’adaptateur à enclenchement
(1000AA06) de piste magnétique CN70/CN70e
Configuration du port COM
Avant de fixer l’adaptateur pour la première fois, vous devez configurer le port
COM.
1Taper Start > Settings >System >Intermec Settings >
Communications >Serial Port Switch > sélectionner COM5 docking.
2Lorsque l’invite d’enregistrer et de redémarrer apparaît, taper ok.
3Taper OK pour enregistrer.
4Appuyer sur le bouton Power.
5Taper Reboot. Le système redémarre automatiquement.
Comment fixer l’adaptateur
Après avoir fixé l’adaptateur, vous avez l’option d’installer l’adaptateur à l’aide
des vis fournies.
Configuration de l’adaptateur
Après avoir fixé l’adaptateur, vous devez activer l’adaptateur.
1Taper Start >Settings >System >Intermec Settings >Data Collection
>Magstripe reader >Enable MSR.
2Taper OK. L’ordinateur est maintenant configuré pour utiliser le lecteur
de piste magnétique.
Remarque : Lorsque le lecteur de piste magnétique est installé
la première fois, le voyant à DEL reste allumé de manière
constante pendant 3 secondes.
Voyant d'état
à DEL

9
Comprendre le voyant DEL d'état
Mise en charge de l’ordinateur
Anleitung für CN70/CN70e
Magnetstreifenlesegerät-Ansteckadapter
(1000AA06)
Konfigurieren des COM-Anschlusses
Bevor der Adapter das erste Mal angeschlossen wird, muss der
COM-Anschluss konfigiert werden.
1Tippen Sie auf Start > Settings > System > Intermec Settings >
Communications > Serial Port Switch > und wählen Sie COM5
docking.
2Tippen Sie bei der Aufforderung zum Speichern und Neustarten auf ok.
3Tippen Sie zum Speichern auf OK.
4Drücken Sie die Taste Power.
5Tippen Sie auf Reboot. Der Computer startet systematisch neu.
Taux de clignotement Description
Allumé de manière constante
pendant 3 secondes
Fixé et prêt à utiliser
Clignote toutes les 3 secondes Inactif
Clignote 4 fois Lecture de la carte réussie
Pour recharger dans un bureau, utiliser
l’alimentation modèle 9001AE02 (N/P
851-094-002). Pour recharger dans un
véhicule, utiliser l’alimentation modèle
9002AX02 (N/P 852-071-002).
Lorsque le lecteur de piste magnétique est
fixé à l’ordinateur, vous pouvez toujours
mettre en charge l’ordinateur en utilisant :
Socle de bureau DX1
Socle double DX2
Socle quadruple DX4

10
Anbringen des Adapters
Nach dem Anbringen des Adapters kann dieser mit den mitgelieferten
Schrauben installiert werden.
Konfigurieren des Adapters
Nach Anbringen des Adapters muss dieser aktiviert werden.
1Tippen Sie auf Start > Settings > System > Intermec Settings > Data
Collection > Magstripe reader > Enable MSR.
2Tippen Sie auf OK. Der Computer ist nun zum Einsatz mit dem
Magnetstreifenlesegerät konfiguriert.
Erläuterung der Status-LED
Hinweis: Wenn das Magnetstreifenlesegerät das erste Mal
angebracht wird, leuchtet die Status-LED 3 Sekunden lang
konstant.
Blinkgeschwindigkeit Beschreibung
3 Sekunden lang konstant Angebracht und bereit zur Verwendung
Blinkt einmal alle 3 Sekunden Wartet
Blinkt 4 Mal Karte erfolgreich gelesen
Status-LED

11
Computer wird geladen
CN70/CN70e 磁気ストライプ リーダー ス
ナップ・オン (1000AA06) 使用説明書
COM ポートの構成
最初に本アダプターを取り付ける前に、本 COM ポートを構成する必要が
あります。
1Start > Settings > System > Intermec Settings >
Communications > Serial Port Switch と続けてタップして、ここ
で、COM5 docking を選択します。
2Save および Reboot の確認のダイアログで Ok をタップします。
3OK をタップして保存します。
4Power ボタンを押します。
5Reboot をタップします。コンピュータがシステム手順に従い再起動
します。
Zum Laden in einer Büroumgebung
Netzteil-Modell 9001AE02 (Bestellnr.
851-094-002) verwenden. Zum Laden in
einem Fahrzeug Netzteil-Modell
9002AX02 (Bestellnr. 852-071-002)
verwenden.
Wenn das Magnetstreifenlesegerät an den
Computer angeschlossen ist, kann der
Computer trotzdem mit folgenden
Produkten geladen werden:
DX1 Desktop-Dock
DX2 Doppel-Dock
DX4 Quad-Dock

12
本アダプターの取り付け
本アダプターを取り付けた後、付属のネジで本アダプターをインストー
ルするオプションもあります。
本アダプターの構成
本アダプターを取り付けた後、本アダプターを有効化する必要がありま
す。
1Start > Settings > System > Intermec Settings > Data
Collection > Magstripe reader > Enable MSR とタップしていきま
す。
2OK をタップします。これでコンピュータがこの磁気ストライプ
リーダー用に構成されました。
ステータス LED の判断方法
メモ : 本磁気ストライプ リーダーが当初に取り付けられた
とき、本ステータス LED が 3 秒間連続点灯します。
明滅レート 説明
3 秒間の連続点灯 取付け済みで使用準備完了
3 秒毎に点滅 待機状態
4 回点滅 カードは正常に読み込まれました y
説明

13
本コンピューターを充電中です
CN70/CN70e 자기 스트라이프 리더 스냅온
어댑터 (1000AA06) 사용 안내서
COM 포트 구성
어댑터를 처음 부착하기 전에 COM 포트를 구성해야 합니다 .
1Start 를 누르십시오 > Settings > System > Intermec Settings >
Communications > Serial Port Switch > COM5 docking 선택 .
2저장하고 다시 부팅할 것인지를 물으면 ok 를 누르십시오 .
3OK 를 눌러 저장하십시오 .
4Power 버튼을 누르십시오 .
5Reboot 를 누르십시오 . 컴퓨터가 체계적으로 종료됩니다 .
オフィス環境での充電には、パワーサプラ
イ9001AE02型(P/N851-094-002)
をご使用ください。オフィス環境での充
電には、パワーサプライ9002AX02型
(P/N852-071-002)をご使用ください。
本磁気ストライプリーダーがコンピュータ
に取り付けられている場合でも、本コンピ
ュータは以下を使用して充電することが可
能です:
DX1デスクトップドック
DX22連装ドック
DX44連装ドック

14
어댑터 연결
어댑터를 연결한 후 , 제공된 나사로 어댑터를 설치할 수도 있습니다 .
어댑터 구성
어댑터를 연결한 후 , 어댑터를 활성화해야 합니다 .
1Start를 누르십시오 > Settings > System > Intermec Settings > Data
Collection > Magstripe reader > Enable MSR.
2OK를 누르십시오. 컴퓨터가 이제 자기스트라이프 리더를 사용하도록
설정되었습니다 .
상태 LED 이해
주의 : 자기스트라이프 리더가 처음 연결되어 있을 경우 , 상
태 LED 가 3 초 동안 켜집니다 .
깜박거림 비율 설명
3 초 동안 켜짐 연결 및 사용할 준비가 되었습니다
매 3 초에 한 번 깜박임 유휴 상태
4 번 깜박임 카드를 성공적으로 읽었습니다
상태 LED

15
컴퓨터 충전하기
Instruções para Adaptador para Leitor de Fita
Magnética CN70/CN70e (1000AA06)
Configuração da porta COM
Antes de conectar o adaptador pela primeira vez, você precisa configurar a
porta COM.
1Toque em Start > Settings >System >Intermec Settings >
Communications >Serial Port Switch > selecione COM5 docking.
2Ao pedir para salvar e reiniciar, toque em ok.
3Toque em OK para salvar.
4Pressione no botão Power.
5Toque em Reboot. O computador reinicia sistematicamente.
사무실 환경에서 충전하려면, 전원 공급기
모델 9001AE02 (P/N 851-094-002)
을 이용하십시오. 자동차에서 충전하려면,
전원 공급기 모델 9002AX02
(P/N 852-071-002)을 이용하십시오.
자기스트라이프가컴퓨터에연결되어도,
사용중인컴퓨터를계속충전할수
있습니다:
DX1데스크톱도크
DX2듀얼도크
DX4쿼드도크

16
Conexão ao adaptador
Depois de conectar ao adaptador, você tem a opção de instalar o adaptador
com os parafusos fornecidos.
Configuração do adaptador
Depois de ter conectado o adaptador, você precisa ativar o adaptador.
1Toque em Start > Settings >System >Intermec Settings >Data
Collection >Magstripe reader >Enable MSR.
2Toque em OK. Agora o computador é configurado para usar o leitor de
fita magnética.
Interpretação do LED de status
Nota: Quando o leitor de fita magnética estiver inicialmente
conectado, o LED de status permanece sólido por três segundos.
Frequência de piscadas Descrição
Sólido para três segundos Conectado e pronto para uso
Pisca a cada 3 segundos Inativo
Pisca 4 vezes Cartão lido com sucesso
Status do LED

17
Carregando o computador
Инструкции кприставному адаптеру
(1000AA06) для считывателя магнитных
полос CN70/CN70e
Настройка порта COM
Перед первым подсоединением адаптера вам нужно настроить порт
COM.
1Щелкните на Start > Settings >System >Intermec Settings >
Communications >Serial Port Switch > выберите COM5 docking.
2Получив указание сохранить иповторить загрузку, щелкните на
ok.
3Чтобы сохранить, щелкните на OK.
4Нажмите кнопку Power.
5Щелкните на Reboot. Компьютер систематически
перезагружается.
Paracarregar em um ambiente de escritório,
use afonte de alimentação Modelo 9001AE02
(P/N 851-094-002). Paracarregar em um
veículo, use afonte de alimentação Modelo
9002AX02 (P/N 852-071-002).
Quando o leitor de fitamagnéticaestiver
conectado ao seu computador, também é
possível carregar o computador usando:
Acoplador paradesktop DX1
Acoplador dual DX2
Acoplador quádruplo DX4

18
Присоединение адаптера
Присоединив адаптер, вы можете закрепить его предусмотренными
для этого винтами.
Настройка адаптера
После присоединения адаптера его нужно активировать.
1Щелкните на Start > Settings >System >Intermec Settings >
Data Collection >Magstripe reader >Enable MSR.
2Щелкните на OK. Компьютер настроен на использование
считывателя магнитной полосы.
Что показывает индикатор состояния
Примечание.При первоначальном присоединении
считывателя магнитных полос светодиод состояния
будет непрерывно светиться втечение 3 секунд.
Частота вспышек Описание
Постоянное свечение – 3
секунды
Прикреплен иготов кработе
Вспыхивает раз в3 секунды Ожидание
Вспыхивает 4 раза Карта считана успешно
Ñâåòîäèîä
ñîñòîÿíèÿ

19
Зарядка компьютера
Instrucciones de adaptador insertable CN70/
CN70e lector Magstripe (1000AA06)
Configurar el puerto COM
Antes de instalar el adaptador por primera vez, debe configurar el puerto
COM.
1Toque Start > Settings >System >Intermec Settings >
Communications >Serial Port Switch > seleccione COM5 docking.
2Cuando se le pida guardar y reiniciar, toque ok.
3Toque OK para guardar.
4Pulse el botón Power.
5Toque Reboot. La computadora se reinicia sistemáticamente.
Äëÿ çàðÿäêè â îôèñå èñïîëüçóéòå
áëîê ïèòàíèÿ 9001AE02 (èçä.
¹ 851-094-002). Äëÿ çàðÿäêè â
àâòîìîáèëå èñïîëüçóéòå áëîê
ïèòàíèÿ 9002AX02 (èçä.
¹ 852-071-002).
Êîãäà êêîìïüþòåðó ïðèñîåäèíåí
ñ÷èòûâàòåëü ìàãíèòíîé ïîëîñû, âû
ìîæåòå çàðÿæàòü êîìïüþòåð
ïîñðåäñòâîì:
íàñòîëüíîé ñòîéêè DX1
äâîéíîé íàñòîëüíîé ñòîéêè DX2
÷åòûðåõãíåçäîâîé ñòîéêè DX4

20
Conectar el adaptador
Después de conectar el adaptador, tiene la opción de instalarlo con los
tornillos provistos.
Configurar el adaptador
Después de conectar el adaptador, debe activarlo
1Toque Start>Settings >System >Intermec Settings >
Data Collection >Magstripe reader >Enable MSR.
2Toque OK. La computadora ahora está configurada para usar el lector
magstripe.
Explicación del indicador LED de estado
Nota: Cuando se conecta inicialmente el lector magstripe, el
indicador LED de estado se ve fijo por 3 segundos.
Velocidad de parpadeo Descripción
Fijo durante 3 segundos Conectado y listo para usar
Parpadea una vez cada 3
segundos
Inactivo
Parpadea 4 veces La tarjeta se leyó satisfactoriamente
LED de estado
