Intrea ONE User manual

16“/12“
AGE 12 + MAX 120 kg MIN 145 cm
RACING DESIGN AND
QUALITY COMPONENTS WILL BE
APPRECIATED BY THOSE WHO LOVE
TO FEEL THE WIND IN THE HAIR.
ZÁVODNÍ DESIGN A KVALITNÍ
KOMPONENTY OCENÍ KAŽDÝ,
KDO MILUJE VÍTR VE VLASECH.
www.yedoo.eu

1 || 2
Developed by
CONTENT
CZ OBSAH
PICTURE GUIDE
3
5
8
11
15
18
21
24
CZ OBRAZOVÁ ČÁST
MONTÁŽNÍ NÁVOD
INSTRUCTIONS
EINLEITUNG
MONTÁŽNY NÁVOD
INSTRUCCIONES DE MONTAJE
NOTICE DE MONTAGE
ИНСТРУКЦИЯ ПО СБОРКЕ
Authentic Czech brand of scooters, training
bikes and children bikes with original design,
high quality, and bright colours.
Původní česká značka koloběžek, odrážedel
adětských kol originálního designu, kvalitního
provedení a zářivých barev.

3 || 4

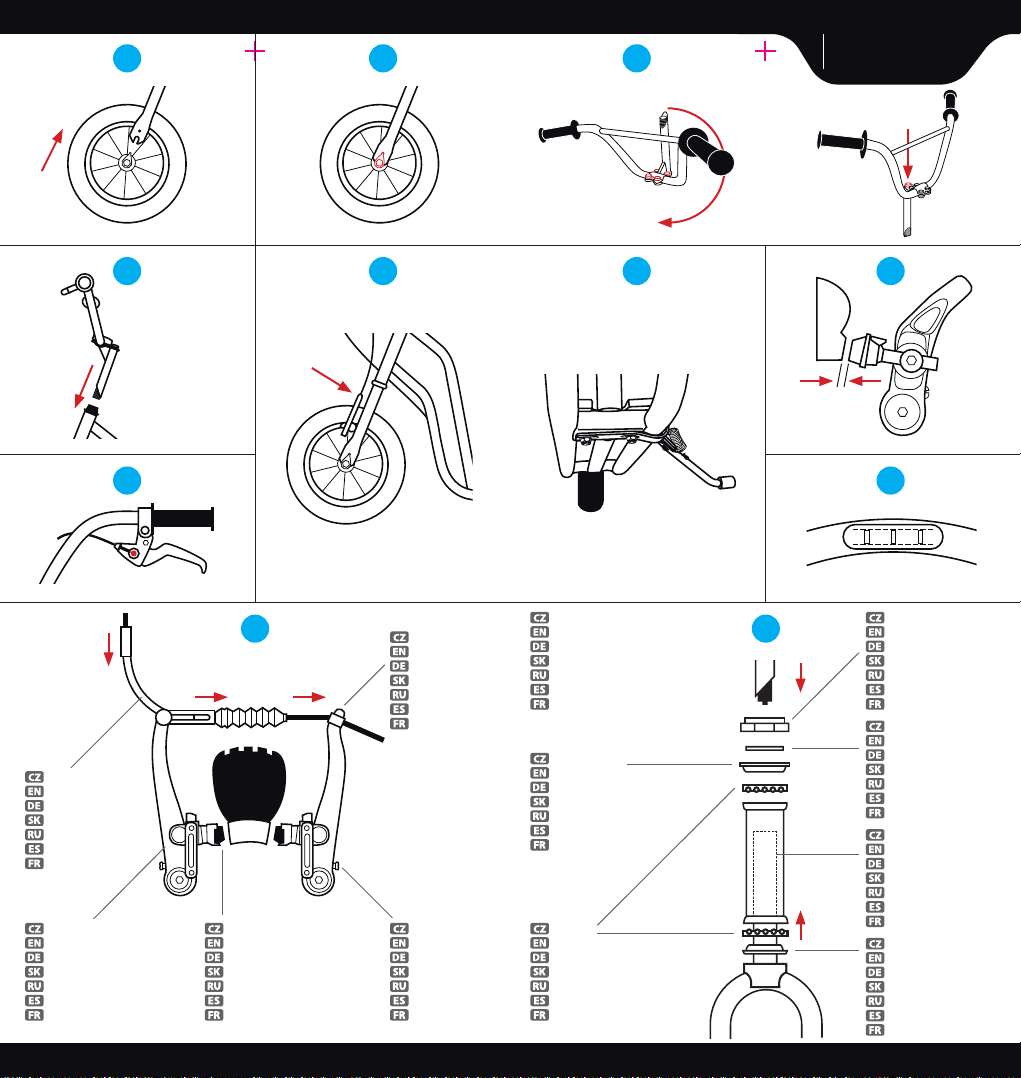

PICTURE GUIDE
CZ OBRAZOVÁ ČÁST
321
4
5
6 7 8
9
11
Brzdové lanko
Break cable
Bremsseil
Brzdové lanko
Трос тормоза
Cable de frenado
Câble de frein
Brzdová destička
Brake lining
Bremsbelag
Brzdová doštička
Тормозная колодка
Pastilla de frenado
Plaquette de frein
Kotevní šroub
Anchoring screw
Ankerschraube
Kotviaca skrutka
Анкерный болт
Tornillo de jación
Vis d‘ancrage
Rameno„V“ brzdy
Arm of V-brake
Arm der V-Bremse
Rameno„V“ brzdy
Консоль V-образного тормоза
Brazo de freno„V“
Bras du frein V-brake
Napínací šroubek
Tension bolt
Spannschraube
Napínacia skrutka
Натяжной шуруп
Tornillo tensor
Vis de tension
1-2 mm
Schéma ložiskového hlavového složení
Head bearing assembly diagram
Schema der Lagerzusammensetzung des Kopfes
Schéma ložiskového hlavového zloženia
Схема подшипникового механизма головки
Esquema de la composición delrodamientode cabeza
Schéma de l’ensemble de logement de tête
Podložka se zobáčkem
Washer with lug
Unterlegscheibe mit Zunge
Podložka so zobáčikom
Шайба с выступом
Arandela con pico
Rondelle avec corne
Vidlicová trubka
Fork tube
Gabelröhre
Vidlicová rúrka
Вилкообразная труба
Tubo de horquilla
Tube de fourche
Vrchní matka
Top nut
Obere Mutter
Vrchná matica
Верхняя гайка
Tuerca superior
Ecrou supérieur
Matka s konusem
Nut with cone
Mutter mit Konus
Matica s kónusom
Конусная гайка
Tuerca con cono
Ecrou avec cône
Ložisko
Bearing
Lager
Ložisko
Подшипник
Rodamiento
Logement
Ocelová podložka
Steel washer
Stahlunterlegscheibe
Oceľová podložka
Стальная шайба
Arandela de acero
Rondelle en acier
10

5 || 6
TECHNICKÁ SPECIFIKACE
Vážený zákazníku,
děkujeme, že jste si zakoupil náš výrobek. Je naší povinností vás předem upozornit, že se
základní výbavou je koloběžka určena do mírného terénu ana komunikace, které
nejsou určeny pro silniční provoz. Je možné, že budete muset koloběžku doplnit odalší
bezpečnostní prvky vyžadované předpisy pro zemi, ve které bude koloběžka užívána (odrazky,
osvětlení apod.) Dále je třeba dbát na používání ochranných prvků jezdce (viz sekce„Bezpeč-
nostní opatření“).
Velmi důležitou součástí pro bezpečné a bezproblémové užívání výrobku je jeho správné
seřízení(zejména ložisek kol, hlavového složení, důkladné seřízení akontrola funkce brzd,
řádné dotažení všech šroubových spojů anahustění pneumatik…) Proto doporučujeme
montáž aseřízení svěřit odbornému cykloservisu (mají k dispozici odborně proškolené
pracovníky apříslušné nářadí, případně vám poskytnou další užitečné rady). Pokud budete
mít takto seřízenou koloběžku aprovádět pravidelnou údržbu, bude vám náš výrobek skvěle
adlouho sloužit.
Nezapomeňte, že náš sortiment koloběžek je velmi rozsáhlý– můžete si unás vybrat
zmnoha typů avelikostí pro různé věkové kategorie i způsoby užití (viz zadní strana nebo
www.yedoo.eu).
Pokud budete mít jakékoli připomínky či náměty ke zkvalitnění našich produktů či služeb,
kontaktujte nás, prosím, na e-mail: [email protected].
NÁVOD KSESTAVENÍ
1. Zkontrolujte, zda krabice obsahuje všechny potřebné části:
(1 ks) hlavní rám koloběžky včetně přední vidlice
(1–2 ks) brzdový systém (záleží na typu koloběžky)
(2 ks) nafukovací kolečka (dle modelu: 2× 12‘‘, nebo 1× 16‘‘ a1× 12‘‘)
(1 ks) řídítka včetně řídítkové tyče.
Montáž svěřte odbornému cyklo servisu.
2. Uvolněte matky na nápravě uobou koleček.Vpřípadě potřeby dotáhněte vůli ložisek na osách
tak, aby se kola volně protáčela (tzn. aby nedrhla azároveň nebyla volná).
3. Vložte kolečko do přední vidlice rámu koloběžky (viz obr. ) ujistěte se, jestli bezpečnostní
očko opatřené zobáčkem je umístěno správně, (vyčnívající část– zobáček– bezpečnostního
očka musí být zasunuta vmalém otvoru na konci vidlice –viz obr. ), přičemž osa kolečka
musí být přesně uprostřed vidlice.
4. Utáhněte matky.
5. Uřídítek otočte řídítkovou tyč dolů (pokud je nahoře, nastavte natočení autáhněte stejno-
směrně 4 šrouby představce (viz obr. ). Pokud je řidítková tyč (představec) mimo řidítka
vkrabičce se stojánkem, připevněte ho nejprve k řidítkům apoté dotáhněte stejnoměrně 4
šrouby představce (viz obr. ). Pokud váš model neobsahuje představec, tedy je řidítková tyč
součástí řidítek (je přivařená k řidítkám), přeskočte bod 5.
6. Vsuňte řídítka –resp. řídítkovou tyč do řídítkové trubky (viz obr. ), nastavte výšku řídítek
od země dle potřeb jezdce přičemž max. vysunutí je vyznačeno na řídítkové tyči. Zkontrolujte,
zda je osa řídítek vose spředním kolečkem ařádně dotáhněte šroub (obr. ).
7. Umístěte druhé kolo do zadní vidlice rámu koloběžky dle popisu vbodu3.
8. Utáhněte matky.
9. Pro koloběžky s„V“ brzdou:Vsuňte oválné zakončení brzdového lanka (pro montáž zpravidla
platí, že pravá páčka brzdí zadní kolo alevá přední) do většího kulatého otvoru (urůzných typů páček
mohou být uchycení různá) umístěného na páčce brzdy abrzdové lanko vsuňte do zdířky na dolní
části páčky řídítek (viz obr. ). Stiskněte obě ramena„V“ brzdy směrem kráfku kolečka apřísluš-
ným klíčem (dle modelu) seřiďte brzdové destičky tak, aby při brzdění destičky třely celou svojí
brzdnou plochou oboční části ráfku (obr. ), vpřípadě potřeby přitáhněte či povolte brzdové lanko
pomocí kotevního šroubu (obr. ) nebo seřizovacím šroubem na brzdové páčce tak, abymezi
ráfkem abrzdovou destičkou byla mezera asi 1–2 mm (obr. ). Pokud se kolečko volně neprotáčí
a„přibrzďuje“ na jedné straně, lze toto seřídit přitažením napínacího šroubku na rameni V-brzdy, kte-
rá kolo„přibrzďuje“ (obr. ), respektive povolením napínacího šroubku na rameni V-brzdy, které
je dále od ráfku tak, aby se kolo volně protáčelo. Funkčnost brzdy před jízdou zkontrolujte. Vpřípadě,
že má koloběžka ipřední brzdu– namontujte aseřiďte stejným způsobem.Vpřípadě, že páčka/
ky brzdy (na řídítkách) obsahuje/jí seřizovací šroubek (umístěn zboku páčky), lze jeho utahováním
docílit zkrácení vzdálenosti mezi páčkou amadlem (dle velikosti ruky). Pokud je koloběžka vybavena
i přední „V“ brzdou, je důležité, aby byla vidlice otočená tak, že brzda je ve přední části (současně je
mírně ohnutá či předsazená vidlice dopředu kvůli správné geometrii koloběžky) (viz obr. ).
10. Pokud je stojánek umístěn mimo vkrabičce, přišroubjte ho k rámu ve spodní části tak, abyse
nožička vyklápěla nalevou stranu zpohledu jezdce (viz obr. ).
11. Nahustěte pneumatiky podle váhy apožadavků jezdce, maximálně však na hodnotu vyznače-
nou na pneumatice (bar/psi).
NÁVOD NA JÍZDU
a) Při rozjezdu apo celou dobu jízdy musí mít jezdec obě ruce na madlech řídítek aminimálně
jednu nohu na stupátku koloběžky.
b) Rozjíždějte se tak, že jednu nohu položíte na stupátko (obě ruce na madlech– vizboda)
adruhou nohou se odrážejte ve směru jízdy.
c) Postup brzdění pro koloběžky s„V“ brzdou: zmáčknutím brzdové páčky na řídítkách (1–2ks)
docílíte potřebného brzdění, přičemž intenzita brzdění se odvíjí od síly stisku páčky. Při brzdění
používejte raději více zadní brzdu. Přední brzdu (je-li obsažena) používejte jako přibrzďovací
(dobrzďovací či nouzovou)– při intenzívnějším brzdění může dojít knehodě azranění.
d) Postup brzdění pro koloběžky se zadní nášlapnou brzdou: brzdění probíhá zmáčknutím
zadní nášlapné brzdy (zadní část nášlapu mezi nášlapem akolečkem) nohou, přičemž intenzi-
ta brzdění se odvíjí od velikosti tlaku na nášlapnou brzdu. Největšího brzdného účinku docílíte
šlápnutím celou vahou jezdce nabrzdu.
ONE TWO THREE FOUR
Věk 4+ 5+ 6+ 12+
Nosnost 75kg 100kg 100 kg 120 kg
Hmotnost 5,8kg 7,5 kg 8 kg 9,3kg
Rám Hi-ten ocel Hi-ten ocel Hi-ten ocel Hi-ten ocel
Pneumatiky 12“ 12“ 12“ 16“ + 12“
Ráfky Hliníkové Hliníkové Hliníkové Hliníkové
Stupátko 30 cm 32 cm 32 cm 36 cm
Brzdy Nášlapná brzda 1× „V“ alu 2× „V“ alu 2× „V“ alu
Šířka řídítek 51 cm 53 cm 56 cm 66 cm
Výška řídítek 71 / 80cm 77 / 88cm 80 / 92cm 93 / 105cm
Délka 110 cm 120 cm 120 cm 135 cm
Splňuje normu ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

7 || 8
e) Zatáčení probíhá natočením řídítek dle potřeby na tu stranu kam chcete jet při současném
mírném naklonění (dle rychlosti apoloměru otáčení) na stejnou stranu.
ÚDRŽBA
Doporučujeme svěřit odbornému servisu. Pravidelně kontrolujte, případně dotáhněte či
seřiďte: šroubové spoje, utahovací mechanismy, promazávejte kluzné části (ložiska kol, ložiska
řídítek, lanka, brzdové části apod.), při znečištění otřete vlhkým hadříkem.
POZOR: Při promazávání se mazivo nesmí dostat na brzdnou třecí plochu ráfku
abrzdovou destičku, dojte-li ktéto situaci je nutné všechny brzdové části odmastit např.
technickým benzínem.Vpřípadě, že začne při jízdě„praskat“ ve výpletu, je třeba dotáhnout
dráty kol stejnoměrně o2 otáčky (doporučujeme svěřit odbornému servisu), popř. promazat,
seřídit, či vyměnit ložiska aložiskové části. Je-li nutná výměna kol, použijte vždy kola/
pneumatiky stejných parametrů podle původních. Demontáž proveďte opačným způsobem
než při montáži (viz Návod). Výměnu, či opravu pneumatiky aduše svěřte odbornému servisu.
Obsahuje-li konstrukce koloběžky samopojistné matice či ostatní samopojistné příslušenství,
dochází při častém povolování autahování ke ztrátě své účinnosti.Vtomto případě je nutné
příslušné části vyměnit.
BEZPEČNOSTNÍ OPATŘENÍ
Před montáží pozorně prostudujte návod. Max. nosnost koloběžky je uvedena vparametrech
daného modelu. Zkontrolujte všechny šrouby autažení matek. Pro bezpečnou jízdu vždy noste
ochrannou přilbu, chrániče kolen, loktů, zápěstí apevné boty. Koloběžka vzákladní výbavě
není určena kjízdě vsilničním provozu akjízdě za tmy. Kontrolujte šroubové spoje, utahovací
mechanismy abrzdu/y pravidelně, abyste předešli případné nehodě při jízdě. Nedoporučuje-
me provádět úpravy této koloběžky na jiné modely. Nebrzděte příliš prudce anáhle– mohli
byste spadnout.Výrobce neručí za poškození nebo za škody, které mohou nastat při používání
tohoto výrobku. Koloběžka je určena pouze pro 1jezdce– zákaz spolucestujících!
VAROVÁNÍ: Mechanismy snižující rychlost (brzdové destičky, ráfky, pneumatiky, popř.
zadní nášlapná brzda) se při používání zahřívá aje tedy nevhodné se jich po brzdění dotýkat.
UPLATNĚNÍ PRÁV Z VADNÉHO PLNĚNÍ
Právo z vady u nově zakoupených produktůYedoo můžete uplatnit v době 24 měsíců od jejich
převzetí, a to u prodejce, u kterého jste je zakoupili.Ten vám také sdělí podmínky záruky
ainformace, jak máte při uplatnění reklamace postupovat. K reklamaci budete potřebovat
doklad o koupi a kompletní nečistot zbavený produkt.
Výrobce: Intrea-Piko, s. r. o., Sasanková 2657/2, 106 00 Praha 10, Česká republika.
IČ: 457 98 133.
PŘI JÍZDĚ VŽDY POUŽÍVEJTE DOSTUPNÉ OCHRANNÉ
PROSTŘEDKY (HELMA, RUKAVICE… APOD.).
TECHNICAL SPECIFICATION
Dear customer,
We would like to pass onto you our thanks for choosing this product. It is our duty to inform
you that this scooter in its basic version is intended for mild terrain and non-car trac
roads. It is possible that you will need to add more safety features, such as reectors, required
under the law of the country in which the scooter will be used. Also it is vital to use safety
features for the rider him/herself (see safety features section).
A very important aspect for the safe use of this product is the proper adjustment of the scooter
(wheel bearings, break inspection, bolt tightening, and proper tire ination).That is why we
highly recommend having the scooter assembled and regularly inspected by a professional
bicycle service, simply for the well informed skilled technicians who can assist you. By
securing yourself a properly set-up scooter with regular service you will be able to enjoy this
product for a long time to come.
Do not forget that our line of scooters is wide. You can choose from many dierent sizes and
styles for dierent age groups and uses (see back side or www.yedoo.eu).
If you have any ideas or comments please do not hesitate to contact us at our email address:
[email protected]
ASSEMBLY INSTRUCTIONS
1. Control individual parts in the box:
(1 piece) main frame of scooter including front fork,
(1–2 pieces) brake system (depending on the type of scooter)
(2 pieces) inatable wheels (according to the model: 2× 12‘‘, or 1× 16‘‘ and 1× 12‘‘),
(1 piece) handlebars including the handlebars rod.
Entrust aprofessional bicycle service with the assembly.
2. Unloose the nuts on the axis of both small wheels. If necessary, tighten the play of bearings so that
the wheels can turn freely (that is so that they do not drag and at the same time they are not free).
ONE TWO THREE FOUR
Age 4+ 5+ 6+ 12+
Loading limit 75kg 100kg 100kg 120kg
Weight 5,8kg 7,5 kg 8 kg 9,3kg
Frame Hi-ten steel Hi-ten steel Hi-ten steel Hi-ten steel
Tyres 12“ 12“ 12“ 16“ + 12“
Rims Alu Alu Alu Alu
Deck 30 cm 32 cm 32 cm 36 cm
Brakes Foot brake 1× „V“ alu 2× „V“ alu 2× „V“ alu
Width of handle bars 51 cm 53 cm 56 cm 66 cm
Height of handle bars 71 / 80 cm 77 / 88 cm 80 / 92 cm 93 / 105 cm
Lenght 110 cm 120 cm 120 cm 135 cm
Fulfills norm ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

9 ||10
3. Insert the wheel into the front fork of the scooter frame (picture ). Make sure that the
security eye provided with asmall beak is positioned correctly, (protruding part /beak/ of
security eye must be inserted in asmall hole at the end of the fork – picture ) whereas the
axis of the wheel must be exactly in the middle of the fork.
4. Tighten the nuts.
5. For the handlebars: if the handlebar rod is pointing upward rotate it downward and evenly tighten
the four front piece screws (picture ). Incase the front piece has not been previously attached,
attach it to the handle bars and tighten all four front piece screws (picture ). Ifyour handle bars
does not include a front piece (i.e. the bars are welded directly to the hansle bar rod), skip step 5.
6. Insert the handlebar rod into the handlebar tube (picture ). Adjust the height of the
handlebars according to the rider’s needs.The maximum height is marked on the handlebar
rod. Check that the axis of the handlebars is parallel to the axis of the front wheel, and
properly tighten the screw (picture ).
7. Placethe second wheelintotheback forkofthe scooter frame according to thedescriptionin point nr. 3.
8. Tighten the nuts.
9. V-brake: Insert the oval ending of the brake cable (for the assembly it is generally valid that the
right lever brakes the rear wheel and the left lever brakes the front wheel) into amajor round hole
(for dierent types of levers, the grippings may dier) situated on the brake lever and insert the
brake cable into the slot on the inferior part of the handlebars lever (picture ). Press both arms of
theV-brake towards the wheel rim and with an appropriate key (according to the model) adjust the
brake lining so that during the braking the brake lining chafes with its whole brake surface against
the side part of the rim (picture ). If necessary, tighten or loosen the brake cable with the ancho-
ring bolt (picture ) or with the adjusting screw on the brake lever so that there is, between the
rim and the brake lining, adistance of approximately 1–2 mm (picture ). If the wheel does not
turn freely and„slackens up“ on one side, it is possible to adjust this by tightening the tension bolt at
the arm of theV-brake that„slackens up“ (picture ), eventually by loosening the tension screw at
the arm of theV-brake which is more distant from the rim so that the wheel may turn freely. Control
the good functioning of the brake before riding. In case the scooter has also the front brake – mount
it and adjust it in the same way. In case the brake lever/s (on the handlebars) contains/contain the
adjusting screw (situated on the side of the lever), by its tightening it is possible to achieve ashorter
distance between the lever and the grip (according to the size of the hand). Incase the scooter has a
front“V”brake it is important that the fork is turned so that the brake is situated in the front, also the
fork is slightly angled or positioned forward to provide balance for the scooter (picture ).
10. Incase the kickstand has not yet been attached, screw it to the lower part of the frame so that
it folds out to the left side in relation to the riders perspective (picture ).
11. Pump up the tyres according to the rider, maximally to the value marked on the tyre (bar/psi).
OPERATING INSTRUCTIONS FOR RIDING
a) During the start-up and during the whole time of riding, the rider has to have both hands on
the handlebars grips and minimally one foot on the deck of the scooter.
b) Start to ride so that you put one foot on the deck (both hands on the grips – see pointa) and
with asecond foot take o in the direction of the ride.
c) V-brake – Procedure for braking: by pressing the brake lever on the handlebars (1–2 pieces) you
attain the necessary braking during which time the intensity of the braking depends on the force
of the pressure of the lever. During the braking, it is better for you to use more the rear brake. Use
the front brake (if it is included) as aslackening up brake (brake for ending up the braking or as an
emergency brake) – during amore intensive braking, an accident and injury may occur.
d) Foot brake – Procedure for braking:The process of braking with the rear footbrake is
done by stepping on the footbreak (located between the footboard and the rear wheel).The
intensity of braking corresponds to the pressure developed on the brake.The highest braking
eect is achieved by transfering the whole body weight of the rider onto the footbrake.
e) Turning takes place by turning the handlebars according to the necessity to the side you want
to ride with aslight inclination at the same time (according to the speed and the diameter of
the turning) to the same side.
MAINTENANCE
We recommend to entrust aprofessional service with it. Control regularly, eventually
tighten or adjust: screw connections, tightening mechanisms, lubricate sliding parts (wheels
bearings, handlebars bearings, cables, brake parts etc.), when dirty, clean with ahumid cloth.
ATTENTION: During the lubrication, the lubricant must not get onto the braking friction
surface of the rim and the brake lining, if this situation occurs, it is necessary to remove the
grease from all brake parts, eventually to clean with atechnical gasoline. If during the riding
it starts to“crack”in the spokes, it is necessary to tighten all the wires of the wheels equally by
2 turns (we recommend to entrust with it aprofessional service), eventually to grease, adjust
or change the bearings and bearings parts. If the change of wheels is necessary, use always
wheels/tyres of the same parameters according to the original ones. Carry out the disassembly in
acontrary way than the assembly (see Operating instructions). Entrust the exchange or repair of
atyre and inner tube to aprofessional service. If the scooter´s construction contains self-locking
nuts or other self-locking accessories, when unloosing and tightening them frequently, they lose
their eciency. Inthis case it is necessary to substitute respective parts.
SECURITY MEASURE
Before the assembly, study the operating instructions carefully.The maximum weight capacity
of the scooter is stated in the parameters.To drive securely, use always headpiece, knee pro-
tectors, elbow protectors, wrist protectors and solid shoes.This scooter in its basic version is
not intended for roads with car trac or for riding in the dark. Control the screw connections,
tightening mechanisms and brake/s regularly to avoid an eventual accident when riding.
We do not recommend to carry out adaptations of this scooter to other models. Do not brake
too rapidly and suddenly – you could fall down. The manufacturer does not guarantee the
damnication or damage that may arise when using this product.
The scooter is designed only for 1 rider – co-riders are forbidden!
WARNING: Mechanisms for decreasing the speed (brake lining, rims, tyres, eventually
rear contact brake) are becoming warm during the use and it is, therefore, not convenient to
touch them after the braking.
LODGING A CLAIM
You are entitled to lodge a claim related to defect in the newly purchased Yedoo product
within 24 months of collection of the product, and that at the Seller, from whom you have
purchased the product. S/He will also give you the warranty terms and information, as well as
the advice on how to proceed with lodging a claim. In order to lodge a claim you will need the
proof of purchase and the cleaned product.
Producer: Intrea-Piko, s. r. o., Sasanková 2657/2, 160 00 Prague 10, Czech Republic.
VAT CZ45798133.
WHILE RIDING SCOOTER USE AVAILABLE PROTECTIVE
EQUIPMENT (HELMET, PROTECTIVE GLOVES ETC.).

11 ||12
Sehr geehrter Kunde,
wir danken Ihnen, dass Sie unser Produkt gekauft haben. Es gehört zu unserer Picht, Sie
vorher darauf aufmerksam zu machen, dass der Roller mit der Grundausstattung für aches
Gelände und nicht für die für den Straßenverkehr bestimmten Verkehrswege
vorgesehen ist. Es ist möglich, dass Sie den Roller um weitere, durch dieVorschriften in dem
Land, in dem der Roller benutzt wird, mit geforderten Sicherheitselementen (Rückstrahler,
Beleuchtung usw.) ergänzen müssen.Weiterhin ist es notwendig, auf die Benutzung der
Schutzelemente des Fahrers (siehe Sektion“Sicherheitsmaßnahmen”) zu achten.
Ein sehr wichtiger Bestandteil für die sichere und problemlose Benutzung des Produktes ist
dessen richtige Einstellung (vor allem Radlager, Zusammensetzung der Nabe, gründliche
Einstellung und Kontrolle der Funktion der Bremsen, ordentliches Nachziehen aller Schraub-
verbindungen und Luftdruck der Reifen…). Deshalb empfehlen wir, eine Fachwerkstatt
für Fahrräder mit der Montage und Einstellung zu beauftragen (sie hat fachlich geschulte
Mitarbeiter und entsprechendesWerkzeug zurVerfügung, sie kann Ihnen weitere nützliche
Ratschläge geben). Sollten Sie einen so eingestellten Roller haben und regelmäßige Pege
durchführen, wird Ihnen unser Produkt hervorragend und lange dienen.
Vergessen Sie nicht, dass unser Sortiment von Rollern sehr unfangreich ist – Sie können bei
uns aus vielenTypen und Größen für verschiedene Alterskategorien undVerwendungsarten
wählen (siehe hintere Seite oder www.yedoo.eu).
Sollten Sie Anmerkungen oderVorschläge zurVerbesserung unserer Produkte oder Dienstle-
istungen haben, bitte nehmen Sie mit uns per E-Mail: [email protected] Kontakt auf.
ANLEITUNG FÜR ZUSAMMENSTELLUNG
1. Kontrollieren Sie die einzelnenTeile:
Die Verpackung enthält folgende Teile:
(1 Stück) Hauptrahmen des Rollers einschließlich derVordergabel,
(1–2 Stück) Bremsensystem (es hängt vom Typ des Rollers ab)
(2 Stück) aufblasbare Räderchen (gemäß dem Modell: 2× 12‘‘, oder 1× 16‘‘und 1× 12‘‘),
(1 Stück) Lenkung einschließlich der Lenkstange.
Die Montage vertrauen Sie einem Fachservice an.
2. Lockern Sie die Muttern auf der Achse der beiden Räderchen. Falls notwendig, ziehen Sie das
Spiel der Lager auf den Achsen so an, damit die Räder frei drehen (das heißt, damit die Räder
nicht reiben und zur gleichen Zeit nicht frei sind).
3. Legen Sie das Räderchen in dieVordergabel des Rahmens des Rollers (Abb. ). Vergewissern
Sie sich, ob das mit dem kleinem Schnabel versehene Sicherheitsauge gut platziert ist, (he-
rausragenderTeil/Schnabelchen/ des Sicherheitsäugleins muss in dem kleinem Loch am Ende
der Gabel eingeführt werden – siehe Abbildung ), wobei die Achse des Äugleins genau in
der Mitte der Gabel sein muss.
4. Ziehen Sie die Muttern an.
5. Bei der Lenkung drehen Sie die Lenkstange nach unten (falls sie oben ist, stellen Sie die Dre-
hung ein und ziehen Sie die 4 Schrauben des Vorstücks gleichmäßig an (siehe Abb. ). Sollte
die Lenkstange (Vorstück) nicht montiert und im Karton mit dem Ständer sein, montieren Sie
sie zuerst an die Lenkung und danach wird sie mit 4 Schrauben des Vorstücks gleichmäßig
nachgezogen (Abb. ). Sollte Ihr Model keinen Vorsatzteil beinhalten, ist die Lenkstange ein
Bestandteil des ganzen Lenkers (sie ist an den Lenker angeschweißt), übergehen Sie den Punkt 5.
6. Schieben Sie die Lenkung - bzw. die Lenkungsstange in die Lenkröhre (Abb. ), stellen Sie
die Höhe der Lenkstange in der Höhe je nach Bedarf des Fahrers ein, wobei die maximale Länge
der Ausschiebung auf der Lenkstange gekennzeichnet ist. Überprüfen Sie, ob die Lenkachse in
der Achse mit dem vorderen Rad ist und ziehen Sie die Schrauben ordentlich nach (Abb. ).
7. Plazieren Sie das zweite Rad in die Hintergabel des Rahmens des Rollers gemäß der Beschrei-
bung im Punkt 3.
8. Ziehen Sie die Muttern an.
9. V-Bremsen: Schieben Sie die ovale Beendigung des Bremsseils (es gilt meistens für die
Montage, dass der rechte Hebel das Hinterrad bremst und der linke Hebel das Vorderrad
bremst) in das größere runde Loch (bei verschiedenenTypen von Hebeln kann es verschiedene
Befestigungen geben), das auf dem Bremshebel platziert ist, und stecken Sie das Bremsseil
in die Hülse am unterenTeil des Lenkungshebels (Abb. ). Drücken Sie beide Arme der der
V-Bremse in Richtung zur Felge des Räderchens und mit entsprechendem Schlüssel (je nach
dem Modell) stellen Sie die Bremsbeläge so ein, damit sich die Bremsbeläge bei der Bremsung
mit ihrer ganzen Fläche an den Seitenteilen der Felge reiben (Abb. ), falls notwendig
ziehen Sie das Bremsseil an oder lockern Sie es mittels des Ankerbolzens (Abb. ) oder
mit der Einstellungsschraube auf dem Bremshebel so, damit zwischen der Felge und dem
Bremsbelag ein Abstand von etwa 1–2mm ist (Abb. ). Wenn das Räderchen nicht frei
mahlt und auf einer Seite„abbremst“, kann man dies durch die Anziehung der Spannschraube
am Arm derV-Bremse einstellen, die das Rad„abbremst“ (Abb. ), beziehungsweise durch
die Lockerung der Spannschraube am Arm der V-Bremse, der weiter von der Felge ist, damit
das Rad frei mahlt. Kontrollieren Sie die Funktion der Bremse vor der Fahrt. Im Falle, dass der
Roller auch die vordere Bremse hat – montieren Sie und stellen Sie sie auf gleicheWeise ein.
Falls der/die Bremshebel (auf der Lenkung) die Spannschraube beinhaltet/n (auf der Seite
des Hebels platziert), kann man durch deren Nachziehung eineVerkürzung zwischen dem
Hebel und dem Handgri erzielen (je nach der Größe der Hand). Sollte der Roller auch mit
einer vorderen V-Bremse ausgestattet sein, ist es wichtig, dass die Gabel so gedreht wird,
dass die Bremse im vorderen Teil ist (gleichzeitig ist die Gabel, nach vorn wegen der richtigen
Geometrie des Rollers, leicht gebogen oder vorgesetzt) (Abb. ).
10. Sollte sich der Ständer im Karton benden, schrauben Sie ihn an den Rahmen im unterenTeil
so an, dass der Fuß aus Sicht des Fahrers auf die linke Seite geschwenkt wird (Abb. ).
11. Pumpen Sie die Reifen je nach dem Fahrer auf, maximal aber auf den auf dem Reifen gezeichneten
Wert (bar/psi).
TECHNISCHE SPEZIFIKATION
ONE TWO THREE FOUR
Alter 4+ 5+ 6+ 12+
Tragfähigkeit 75 kg 100 kg 100 kg 120 kg
Gewicht 5,8kg 7,5 kg 8 kg 9,3kg
Rahmen Hi-ten stahl Hi-ten stahl Hi-ten stahl Hi-ten stahl
Reifen 12“ 12“ 12“ 16“ + 12“
Radfelgen Aluminium Aluminium Aluminium Aluminium
Trittbrett 30 cm 32 cm 32 cm 36 cm
Bremsen Fußbremse 1× „V“ alu 2× „V“ alu 2× „V“ alu
Breite der Lenkstange 51 cm 53 cm 56 cm 66 cm
Höhe der Lenkstange 71 / 80cm 77 / 88cm 80 / 92cm 93 / 105cm
Länge 110 cm 120 cm 120 cm 135 cm
Erfüllt Norm ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

13 ||14
die Adaptationen dieses Rollers auf andere Modelle durchzuführen. Bremsen Sie nicht zu
hektisch und plötzlich – Sie könnten fallen. Der Hersteller haftet nicht für die Beschädigung
oder die Schäden, die bei der Benutzung dieses Produkts entstehen können.
Der Roller ist nur für 1 Fahrer bestimmt – Verbot von Mitreisenden!
WARNUNG: Die die Geschwindigkeit herabsetzenden Mechanismen (Bremsbeläge,
Felgen, Reifen, beziehungsweise hintereTrittbremse) werden bei der Benutzung erhitzt und
es ist daher nicht geeignet sie nach der Bremsung zu berühren.
GARANTIEANSPRUCH
Der Anspruch auf Garantie kann bei defekterWare innerhalb von 24 Monaten nach Erwerb
beimVerkäufer geltend gemacht werden. DerVerkäufer wird Sie über die genauen Garan-
tiebedingungen sowie der Einreichung eines Garantiefalls beraten. Für einen reibungslosen
Ablauf werden der Kaufbeleg sowie das komplett gereinigte Produkt benötigt.
Hersteller: Intrea-Piko, s. r. o. Radlická 80, 150 00 Praha 5,Tschechische Republik.
FAHRTANLEITUNG
a) Bei dem Anfahren und während der ganzen Fahrtzeit muss der Fahrer beide Hände an den
Lenkungshandgrien und minimal einen Fuß am Trittbrett des Rollers haben.
b) Fahren Sie so an, dass Sie einen Fuß auf dasTrittbrett legen (beide Hände auf den Handgrif-
fen– siehe Punkt a) und mit dem zweiten Fuß springen Sie in Richtung der Fahrt ab.
c) V-Bremsen – Das Vorgehen bei der Bremsung: durch die Drückung des Bremshebels
auf der Lenkung (1–2 Stück) erzielen Sie die notwendige Bremsung, wobei die Intensität
der Bremsung von der Kraft der Drückung des Hebels abhängt. Bei der Bremsung benutzen
Sie lieber mehr die hintere Bremse. Benutzen Sie die vordere Bremse (falls beinhaltet) für
Abbremsung (Nachbremsung oder als Notbremse) – bei einer intensiveren Bremsung kann es
zum Unfall und zurVerletzung kommen.
d) Fußbremse – Das Vorgehen bei der Bremsung:Die Bremsung erfolgt durch die Drückung
der hinterenTrittbremse (der hintereTeil der Trittäche zwischen der Trittäche und dem
Rädchen) durch den Fuß, wobei die Intensität der Bremsung von der Größe des Drucks auf die
Trittbremse abhängt. Die grösste Bremswirkung erzielen Sie durch dasTreten mit dem ganzen
Gewicht des Fahrers auf die Bremse.
e) Das Drehen erfolgt durch das Drehen der Lenkung je nach Bedarf auf die Seite, wohin Sie
fahren wollen, mit gleichzeitiger mäßiger Neigung (gemäß der Geschwindigkeit und dem
Durchmesser des Drehens) auf die gleiche Seite.
INSTANDHALTUNG
Wir empfehlen sie auf das Fachservice zu übertragen. Kontrollieren Sie, beziehungswe-
ise ziehen Sie nach oder stellen Sie regelmäßig ein: die Schraubenverbindungen, Spannme-
chanismen, schmieren Sie die Gleitteile ab (Radlager, Lenkungslager, Seile, Bremsteile usw.),
bei derVerschmutzung wischen Sie sie mit einem feuchten Lappchen ab.
ACHTUNG: Bei der Schmierung darf das Schmiermittel auf die Bremsreibungsäche der
Felge und auf den Bremsbelag nicht gelangen, wenn diese Situation entsteht, ist es notwen-
dig alle Bremsteile zu entfetten beziehungsweise mit technischem Benzin zu reinigen. Im
Falle es beginnt bei der Fahrt in der Bespannung zu„krachen“, muss man die Drähte der Räder
gleichmäßig um 2 Runden nachziehen (wir empfehlen dies dem Fachservice anzuvertrauen),
beziehungsweise durchschmieren, einstellen, oder die Lager und Lagerteile austauschen. Falls
der Austausch von Rädern notwendig ist, benutzen Sie immer die Räder/die Reifen mit den
gleichen Parametern wie die originellen. DieDemontage führen Sie auf umgekehrte Weise
als die Montage durch (siehe die Anleitung). Den Austausch, oder die Reparatur des Reifens
und des Reifenschlauchs vertrauen Sie dem Fachservice an. Falls die Konstruktion des Rollers
die Selbstsicherheitsmuttern oder anderes Selbstsicherheitszubehör beinhaltet, kommt es
bei häuger Lockerung und Anziehung zum Verlust derWirksamkeit. Im diesem Fall ist es
notwendig die jeweiligenTeile auszutauschen.
SICHERHEITSMASSNAHMEN
Vor der Montage studieren Sie aufmerksam die Anleitung. Die max.Tragfähigkeit des Rollers
wird in den Parametern des jeweiligen Modells aufgeführt. Kontrollieren Sie alle Schrauben
und die Anziehung von Muttern. Für eine sichere Fahrt tragen Sie immer den Schutzhelm, die
Knieschützer, die Ellbogenschützer, die Handgelenkschützer und feste Schuhe. Der Roller mit
der Grundausstattung ist für die Fahrt im Straßenverkehr und in der Dunkelheit nicht geeig-
net. Kontrollieren Sie die Schraubenverbindungen, die Spannmechanismen und die Bremse/n
regelmäßig, damit Sie einen eventuellen Unfall bei der Fahrt vermeiden.Wir empfehlen nicht
WÄHREND DER FAHRT BENUTZEN SIE IMMER
ZUGÄNGLICHES ZUBEHÖR (SCHUTZHELM,
HANDSCHUHE USW.).

15 ||16
2. Uvoľnite matice na náprave uoboch koliesok.Vprípade potreby dotiahnite vôľu ložísk na
oskách tak, aby sa kolesá voľne pretáčali (tzn. aby nedrhli azároveň neboli voľné).
3. Vložte koliesko do prednej vidlice rámu kolobežky (obr. ), uistite sa, či je bezpečnostné
očko opatrené výstupkom umiestnené správne, (vyčnievajúca časť (výstupok) bezpečnost-
ného očka musí byť zasunutá vmalom otvore na konci vidlice – obr. ), pričom os kolieska
musí byť presne uprostred vidlice.
4. Dotiahnite matice!
5. Tyč riadidiel otočte dolu (pokiaľ je hore, nastavte natočenie adotiahnite rovnosmerne 4
skrutky predstavca (obr. ). Pokiaľ je predstavec (tyč k riadidlám) mimo riadidlá v krabici so
stojanom, pripevnite ho najprv k riadidlám a potom rovnako dotiahnite 4 skrutky predstavca
(viď. obr. ). Ak na vašom modely nie je predstavec, teda je súčasťou riadidiel (je pripevnený
kriadidlám) preskočte bod 5.
6. Vsuňte riadidlá – resp. tyč riadidiel do rúrky pre riadidlá (obr. ), nastavte výšku riadidiel od
zeme podľa potrieb jazdca, pri čom max. vysunutie je vyznačené na tyči riadidiel, skontrolujte,
či je os riadidiel vosi spredným kolieskom ariadne dotiahnite skrutku (obr. ).
7. Vložte druhé koleso do zadnej vidlice rámu kolobežky podľa popisu vbode 3.
8. Dotiahnite matky!
9. „V“ brzdy: Vsuňte oválne zakončenie brzdového lanka (pre montáž spravidla platí, že pravá páčka
brzdí zadné koleso aľavá predné) do väčšieho okrúhleho otvoru (urôznych typov páčok môžu byť
uchytenia rôzne) umiestneného na páčke brzdy abrzdové lanko vsuňte do otvoru na dolnej časti
páčky riadidiel (viď obr. ). Stlačte obidve ramenáV-brzdy smerom kráku kolesa príslušným
kľúčom (podľa modelu). Nastavte brzdové doštičky tak, aby pri brzdení doštičky treli celou svojou
brzdnou plochou obočné časti ráku (obr. ), vprípade potreby pritiahnite alebo povoľte brzdové
lanko pomocou kotevnej skrutky (obr. ), alebo nastavovacou skrutkou na brzdovej páčke tak, aby
mezi rákom abrzdovou doštičkou bola medzera cca 1–2 mm (obr. ). Pokiaľ sa koliesko voľne
nepretáča a„pribrzďuje“ na jednej strane, toto je možné nastaviť dotiahnutím napínacej skrutky na
rameneV-brzdy, ktorá koleso„pribrzďuje“ (obr. ), alebo povolením napínacej skrutky na ramene
V-brzdy, ktorá je ďalej od ráku tak, aby sa koleso voľne pretáčalo. Funkčnosť brzdy pred jazdou
skontrolujte.Vprípade, že má kolobežka iprednú brzdu– namontujte anastavte ju rovnakým spô-
sobom.Vprípade, že páčka/ky brzdy (na riadidlách) obsahuje/jú nastavovaciu skrutku (umiestnenú
zboku páčky), je možné jej doťahovaním dosiahnuť skrátenie vzdialenosti medzi páčkou arukoväťou
(podľa veľkosti ruky). Pokiaľ je kolobežka vybavená aj prednou „V“ brzdou, je dôležité, aby bola
vidlica otočená tak, aby bola brzda v prednej časti (vidlica je mierne ohnutá či predsadená dopredu
kvôli správnej geometrii kolobežky) (viď. obr. ).
10.Ak je stojan umiestnený mimo v krabici, priskrutkujte ho k rámu v spodnej časti tak, aby sa
nožička vyklápala na ľavú stranu z pohľadu jazdca (viď. obr. ).
11. Nahustite pneumatiky podľa hmotnosti jazdca, max. však na hodnotu vyznačenú na pneuma-
tike (bar/psi).
NÁVOD NA JAZDU
a) Pri rozjazde apo celú dobu jazdy musí mať jazdec obidve ruky na rukovätiach riadidiel
aminimálně jednu nohu na stúpadle kolobežky.
b) Rozbiehajte sa tak, že jednu nohu položíte na stúpadlo (obidve ruky sú na rukovätiach– viď
bod a) adruhou nohou sa odrážajte vsmere jazdy.
c) „V“ brzdy – postup brzdenia: stlačením brzdovej páčky na riadidlách (1–2 ks) dosiahnete
potrebné brzdenie (intenzita brzdenia je závislá od sily stlačenia páčky. Pri brzdení používajte
radšej viac zadnú brzdu. Prednú brzdu (ak ju máte) používajte ako pribrzďovaciu (núdzovú)–
pri intenzívnejšom brzdení iba prednou brzdou môže dôjsť knehode azraneniu.
d) Zadná nášľapná brzda – postup brzdenia: Brzdenie prebieha stlačením zadnej nášľapnej
brzdy (zadná časť nášľapu medzi nášľapom a kolieskom) nohou, pričom intenzita brzdenia
sa odvíja od veľkosti tlaku na nášľapnú brzdu. Najväčší brzdný účinok sa dosiahne šliapnutím
celou váhou jazdca na brzdu.
TECHNICKÁ ŠPECIFIKÁCIA
Vážený zákazník,
ďakujeme, že ste si zakúpili náš výrobok. Je našou povinnosťou vás vopred upozorniť, že so
základnou výbavou je kolobežka určená do mierneho terénu a na komunikácie, ktoré
nie sú určené pre cestnú premávku. Je možné, že budete musieť kolobežku doplniť
o ďalšie bezpečnostné prvky vyžadované predpismi pre krajinu, v ktorej bude kolobežka
používaná (odrazky, osvetlenie a pod.). Ďalej je potrebné dbať na používanie ochranných
prvkov jazdca (pozrite sekciu„Bezpečnostné opatrenia“). Veľmi dôležitou súčasťou pre bez-
pečné a bezproblémové používanie výrobku je jeho správne nastavenie (najmä ložísk kolies,
hlavového zloženia, dôkladné nastavenie a kontrola funkcie bŕzd, riadne dotiahnutie všetkých
skrutkových spojov a nahustenie pneumatík…). Preto odporúčame montáž a nastavenie
zveriť odbornému cykloservisu (majú k dispozícii odborne vyškolených pracovníkov a príslušné
náradie, prípadne vám poskytnú ďalšie užitočné rady). Pokiaľ budete mať takto nastavenú
kolobežku a vykonávať pravidelnú údržbu, bude vám náš výrobok skvele a dlho slúžiť.
Nezabudnite, že náš sortiment kolobežiek je veľmi rozsiahly – môžete si u nás vybrať z
mnohých typov a veľkostí pre rôzne vekové kategórie i spôsoby použitia (pozrite zadnú stranu
alebo www.yedoo.eu).
Ak budete mať akékoľvek pripomienky či námety k skvalitneniu našich produktov či služieb,
kontaktujte nás, prosím, na e-mail: [email protected].
MONTÁŽNY NÁVOD
1. Skontrolujte jednotlivé časti. Krabica obsahuje nasledujúce časti:
(1 ks) hlavný rám kolobežky vrátane prednej vidlice
(1–2 ks) brzdový systém (záleží na type kolobežky)
(2 ks) nafukovacie kolieska (podľa modelu: 2×12‘‘, alebo 1×16‘‘ a1×12‘‘)
(1 ks) riadidlá vrátane tyče riadenia.
Montáž zverte odbornému cykloservisu!
ONE TWO THREE FOUR
Vek 4+ 5+ 6+ 12+
Nosnosť 75kg 100kg 100 kg 120 kg
Hmotnosť 5,8kg 7,5 kg 8 kg 9,3kg
Rám Hi-ten ocel Hi-ten ocel Hi-ten ocel Hi-ten ocel
Pneumatiky 12“ 12“ 12“ 16“ + 12“
Ráfiky Hliníkové Hliníkové Hliníkové Hliníkové
Stúpadlo 30 cm 32 cm 32 cm 36 cm
Brzdy Nášľapná brzda 1× „V“ alu 2× „V“ alu 2× „V“ alu
Šírka riadidiel 51 cm 53 cm 56 cm 66 cm
Výška riadidiel 71 / 80cm 77 / 88cm 80 / 92cm 93 / 105 cm
Dĺžka 110 cm 120 cm 120 cm 135 cm
Spĺňa normu ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

17 ||18
Уважаемые заказчики!
Благодарим Вас за то, что Вы выбрали наш продукт. Мы считаем своим долгом
заранее предупредить Вас о том, что самокат с основным оснащением предназначен
для пологих рельефных местностей и дорог, не предназначенных для движения
автомобилей. Возможно Вам нужно будет оборудовать самокат и другими элементами
безопасности, требующимися в стране, в которой будет использоваться самокат
(отражатели, освещение и т.п.). Также необходимо обращать внимание на защитные
элементы пользователя (см. отдел «Меры безопасности). Очень важной частью
безопасного и безпроблемного использования изделия является его правильная
настройка (главным образом подшипников колес, рулевой колонки, тщательная
настройка и контроль функции тормозов, тщательное затягивание всех винтовых
соединений и накачивание шин...). Поэтому рекомендуем монтаж и настройку
доверить специализированному велосервису (в их распоряжении обученные
сотрудники и соответствующие инструменты, в случае необходимости они посоветуют
Вам). Если Ваш самокат будет настроен таким образом и регулярно подвергаться
техническому обслуживанию, наше изделие будет Вам надежно служить долгое
время. Не забудьте, что наш ассортимент самокатов очень обширный, у нас Вы можете
выбрать из большого количества видов и размеров для разной возрастной группы и
способа использования (см. заднюю сторону или www.yedoo.eu).
В случае любых замечаний или предложений по улучшению наших изделий или услуг,
контактируйте с нами по электронному адресу: [email protected].
ИНСТРУКЦИЯ ПО СБОРКЕ
1. Проверьте, имеются ли в коробке все необходимые части:
(1 шт.) главная рама самоката, включая переднюю вилку
(1–2 шт.) система тормозов (зависит от типа самоката)
(2 шт.) надувные колеса (зависит модели 2×12“, или 1×16“ и 1×12“)
(1 шт.) руль, включая стержень руля.
Монтаж поручите специализированному велосипедному сервису.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
e) Zatáčanie aodbočovanie dosiahnete natočením riadidiel podľa potreby na tú stranu kam chcete ísť
pri súčasnom miernom naklonení (vzávislosti od rýchlosti apolomeru otáčania) na rovnakú stranu.
ÚDRŽBA
Odporúčame zveriť ju odbornému servisu. Pravidelne kontrolujte, prípadne dotiahnite
alebo dostavte: skrutkové spoje, uťahovacie mechanizmy, premazávajte klzné časti (ložiská
kolies, ložiská riadidiel, lanká, brzdové časti apod.), pri znečistení ich otrite vlhkou handričkou.
POZOR: Pri premazávaní sa mazivo nesmie dostať na brzdnú treciu plochu ráku
abrzdovú doštičku, ak dôjde ktejto situácii, je potrebmé všetky brzdové časti odmastiť napr.
technickým benzínom.Vprípade, že začne pri jazde„praskať“ vo výplete kolies, je potrebné
dotiahnuť drôty kolies rovnosmerne o2 otáčky (odporúčame zveriť odbornému servisu),
prípadne premazať, nastaviť, či vymeniť ložiská aložiskové časti. Ak je potrebná výmena
kolies, použite vždy kolesá/pneumatiky rovnakých parametrov podľa pôvodných. Demontáž
vykonajte opačným spôsobom ako pri montáži (viď Návod).Výmenu, či opravu pneumatiky
aduše zverte odbornému servisu. Ak obsahuje konštrukcia kolobežky samopoistné matice či
ostatné samopoistné príslušenstvo, dochádza pri častom povoľovaní auťahovaní ku strate jeho
účinnosti.Vtomto prípade je potrebné príslušné časti vymeniť.
BEZPEČNOSTNÉ OPATRENIA
Pred montážou pozorne preštudujte návod. Max. nosnosť kolobežky je uvedená v parametroch
daného modelu. Skontrolujte všetky skrutky adotiahnutie matíc. Pre bezpečnú jazdu vždy
noste ochrannú prilbu, chrániče kolien, lakťov, zápästia apevnú obuv. Kolobežka nie je určená
kjazde na pozemných komunikáciách vcestnej premávke akjazde počas tmy. Kontrolujte
skrutkové spoje, uťahovacie mechanizmy abrzdu/y pravidelne, aby ste predišli prípadnej
nehode pri jazde. Neodporúčame vykonávať úpravy tejto kolobežky na iné modely. Nebrzdite
príliš prudko anáhle– mohli by ste spadnúť. Výrobca neručí za poškodenie alebo za škody,
ktoré môžu nastať pri používaní tohoto výrobku. Kolobežka je určená len pre 1 jazdca–
zákaz vozenia spolucestujúcich!
VAROVANIE: Mechanizmy znižujúce rýchlosť (brzdové doštičky, ráky, pneumatiky,
prípadne zadná nášľapná brzda) sa pri používaní zahrievajú, je teda nevhodné dotýkať sa ich
bezprostredne po brzdení.
UPLATNENIE PRÁV ZO ZODPOVEDNOSTI ZA VADY
Právo zo zodpovednosti za vady na novo zakúpené produktyYedoo je možné uplatniť v dobe 24
mesiacov od ich prevzatia, a to v predajni, kde ste ich zakúpili.V predajni vám rovnako oznámia
podmienky záruky a podajú informácie ako máte pri ulatňovaní reklamácie postupovať. Krekla-
mácii budete potrebovať doklad o zakúpení a nečistôt zbavený produkt.
Výrobca: Intrea-Piko, s. r. o., Sasanková 2657/2, 106 00, Praha 10, Česká republika, IČ: 457 98 133.
PRI JAZDE VŽDY POUŽÍVAJTE DOSTUPNÉ OCHRANNÉ
PROSTRIEDKY (PRILBA, RUKAVICE… A POD.).
ONE TWO THREE FOUR
Возраст 4+ 5+ 6+ 12+
Грузоподъемность 75кг 100 кг 100 кг 120 кг
Вес 5,8кг 7,5 кг 8 кг 9,3 кг
Рама Высоколегированная сталь
Шины 12“ 12“ 12“ 16“ + 12“
Обода Алюминиевые Алюминиевые Алюминиевые Алюминиевые
Платформа 30 CM 32 CM 32 CM 36 CM
Тормоза Ножной тормоз 1× „V“ alu 2× „V“ alu 2× „V“ alu
Ширина руля 51 CM 53 CM 56 CM 66 CM
Высота руля 71 / 80 CM 77 / 88CM 80 / 92 CM 93 / 105 CM
Длина 110 CM 120 CM 120 CM 135 CM
Cтандарт ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

19 ||20
склющиванием задново ножного тормоза ногой. Причём интенсивность торможения
развивается от величины напора на ножной тормоз. Найбольшой тормозный эффект =
шагнуть целой тажестей на тормоз.
e) Поворачивать следует посредством поворота руля по мере необходимости в ту сторону,
в которую вы хотите ехать, с одновременным умеренными наклоном (в зависимости от
скорости и радиуса поворота) в ту же самую сторону.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендуем производить в специализированном сервисе.
Регулярнопроверяйте,принеобходимостиподтяните илиотрегулируйте: винтовые соединения,
натяжныемеханизмы, промазывайтечастискольжения (подшипники колес,подшипники
руля,тросы,частитормозаит.п.), при загрязнении–протритевлажнойсалфеткой.
ВНИМАНИЕ: При смазывании смазочное вещество не должно попасть на
фрикционную поверхность обода и тормозную колодку, если это все-таки произойдет,
необходимо удалить смазочное вещество со всех тормозных частей, или очистить их
техническим бензином. В случае если в ходе движения начинается «треск» в спицах, то
необходимо подтянуть спицы колес в одном направлении на 2 оборота (рекомендуем
доверить специализированному сервису), или смазать, отрегулировать, возможно, заменить
подшипники и части подшипников. Если требуется замена колес, обязательно используйте
колеса / шины таких же размеров, что и оригинальные. Демонтаж выполните в порядке,
обратном монтажу (см. Инструкцию). Замену или ремонт шины или камеры поручите
профессиональному сервису. Если в конструкции самоката имеются самоконтрящие гайки
или прочие самоконтрящие принадлежности, при частом освобождении и затягивании их
эффективность снижается. В данном случае необходимо заменить соответствующие части.
МЕРЫ ПО БЕЗОПАСНОСТИ
Передмонтажомвнимательно изучитеинструкцию.Макс.мощностьскутера, перечисленныхв
параметрахмодели.Проверьтевсеболтыизатяжкугаек.Для безопасностидвиженияобязательно
надевайтезащитныйшлем,защитуколен,локтей, запястийипрочнуюобувь.Самокатне
предусмотрен длядвиженияпоназемным коммуникациям врамкахавтодорожногодвижения,
идля передвижениявтемноте.Контролируйтевинтовые соединения, натяжные механизмы
итормозрегулярно,чтобыпредотвратитьвозможность авариивовремядвижения.Не
рекомендуемвноситьизменениявэтот самокат,переделывая еговдругиемодели.Нетормозите
слишком резкоивнезапно –выможете упасть.Производитель ненесетответственностьза
повреждение илиущерб,которыемогут произойтиприиспользованииданногоизделия.Самокат
предназначентолькодля1пользователя–запрещенобратьпопутчиков!
ПРЕДУПРЕЖДЕНИЕ: Механизмы, снижающие скорость (тормозные колодки,
обода, шины, и, возможно, задний ножной тормоз) при использовании нагревается, и
поэтому прикасаться к ним после торможения не рекомендуется.
ГАРАНТИИ
Гарантия от производителя - 24 месяца со дня покупки. Обратиться по гарантии Вы можете
к Продавцу, у которого вы приобрели изделие. Продавец проинформирует Вас об условиях
гарантии, а также о сроках замены бракованного комплекта на комплект надлежащего
качества. Для того чтобы предъявить гарантийные требования, Вам понадобится документ,
подтверждающий покупку и чистый комплект изделия для возврата.
Производитель: Intrea-Пико, с. R. O., Radlická 80, 150 00, Praha 5, Чехия.
ВО ВРЕМЯ ДВИЖЕНИЯ ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ ДОСТУПНЫЕ
СРЕДСТВА ЗАЩИТЫ (ШЛЕМ, ПЕРЧАТКИ И Т.Д.).
2. Ослабьте гайки на оси у обоих колес. В случае необходимости подтяните зазоры
подшипников на осях так, чтобы колеса свободно прокручивались (т.е., чтобы они не
цепляли, но и не были слишком свободны).
3. Вставьте колесо в переднюю вилку рамы самоката (см. рис. ), убедитесь в том,
что петля безопасности с носиком расположена правильно (выступающая часть /
носик / петли безопасности должен входить в небольшое отверстие на конце вилки –
см. рис. ), причем ось колеса должна находится прямо посередине вилки.
4. Затяните гайку.
5. У руля поверните стержень вниз (если он находится вверху, отрегулируйте поворот
и затяните в одном направлении 4 болта передней детали (см. рис. ). Если ваша
модель не включает вынос руля, т.е. вынос руля является составной частью руля
(приварен к рулю), пропустите пункт 5.
6. Вставьте руль или стержень руля в трубку руля (см. рис. ), отрегулируйте высоту
руля от земли для конкретного пользователя, причем максимальное выдвижение
обозначено на стержне руля; проверьте, находится ли ось руля на одной оси с передним
колесом, и хорошенько затяните болт (рис. ).
7. Установитевтороеколесовзаднюювилку рамы самоката в соответствиисописанием в пункте3.
8. Затяните гайки.
9. Тормоза„V“:Вставьтеовальныйнаконечниктросатормоза(длямонтажа обычнодействует
правило,чтоправыйрычажок тормозитзаднееколесо,алевый–переднее)вбольшеекруглое
отверстие,расположенноенарычажкетормоза,атростормозавставьтев гнездовнижнейчасти
рычажкаруля(см.рис. ).НажмитеобеконсолиV-образноготормозапонаправлениюк ободу
колесаисоответствующимключом(взависимостиотмодели) отрегулируйтетормозныеколодки
так,чтобыприторможенииколодкитерлисьвсейсвоейтормознойповерхностьюобоковуючасть
обода(рис. ),вслучае необходимостизатяните илиослабьтетростормозаприпомощианкерного
болта(рис. ) илиприпомощирегулировочного винтанарычагетормозатак,чтобымежду
ободомколесаитормознойколодкойбылзазорпримерно1–2мм(рис. ).Есликолечконебудет
свободнопроворачиваться ибудет«притормаживать»соднойстороны,тоэтоможноотрегулировать
притяжениемнатяжноговинта наконсолиV-образноготормоза,которыйколесо«притормаживает»
(рис. ),илиослаблением натяжноговинта наконсолиV-образноготормоза,которыйнаходится
дальшеотободатак,чтобыколесосвободнопрокручивалось.Функциональностьтормоза
обязательнопроверьтепередпоездкой.Втомслучае,еслиусамокатаимеетсяипереднийтормоз–
установитеиотрегулируйтеего такимжеобразом.Втомслучае,если нарычажке (рычажках) тормоза
(наруле)имеется регулировочныйвинт (расположенсбокуотрычажка),затягиваяегоможно
обеспечитьуменьшениерасстояниямеждурычажком иручкой руля(взависимости отвеличины
руки).Еслисамоскатоборудовантакже переднимV-образнымтормозом,товилкадолжнабыть
повернутатакимобразом, чтотормознаходитсявпереднейчасти (см.рис. ).
10.Если стойка находится прямовкоробке, привинтитеее крамев нижнейчасти такимобразом,
чтобыножка откидывалась в левую сторонусточкизрения пользователя(см. рис. ).
11. Накачайте шины в зависимости от пользователя, однако, не больше чем до величины,
указанной на шине (бар/psi).
ИНСТРУКЦИЯ ПО ДВИЖЕНИЮ
а) Во время начала движения пользователь самоката должен держать обе руки на ручках
руля и, какминимум, одну ногу на платформе самоката.
б) Начинайтедвижениеследующим образом:одной ногой встаньтена платформу(обе руки
расположенына ручках– см.пункт a),авторойногойотталкивайтесьвнаправлении движения.
в) Тормоза„V“: нажав на тормозные рычажки на руле (1–2 шт.) вы достигнете необходимого
торможения, интенсивность которого зависит от силы сжатия рычажка. При торможении
рекомендуется больше использовать задний тормоз. Передний тормоз (если таковой
имеется) используйте для притормаживания (дотормаживания или в качестве
аварийного) – при более интенсивном торможении может произойти авария или ранение.
г) Метод торможения задным ножным тормозом. Торможение пробегает

21 ||22
Estimado cliente:
Le agradecemos la compra de nuestro producto. Tenemos la responsabilidad de advertirle que
este patinete está diseñado para circular por vías que no soporten tráco pesado. Es probab-
le que se tengan que instalar instalar otros elementos de seguridad en su patinete, requeridos
por las disposiciones vigentes del país en el que se utilice (placas reectantes, iluminación, etc.).
Además, no se olvide de los elementos de seguridad obligatorios para el conductor (vea la sección
„Medidas de Seguridad“). El correcto ajuste del producto (en particular los cojinetes de ruedas, la
estructura del cabezal, ajuste y control cuidadoso del funcionamiento de frenos, debido ajuste de
todas las uniones de tornillo y el inado de neumáticos...) es una parte esencial para el uso segu-
ro y sin problemas. Por eso le aconsejamos encargar el montaje y ajuste en un taller especializado
(allí tendrá a su disposición profesionales y herramientas y le proporcionarán consejos útiles). Si
de este modo tiene ajustado el patinete y realiza un mantenimiento regular, podrá disfrutar de
nuestro producto durante mucho tiempo y de forma impecable.
No olvide que nuestra variedad de patinetes es muy amplia; en nuestros establecimientos
puede elegir entre muchos tipos y tamaños, para diferentes categorías de edad y modo de uso
(vea la página de atrás o www.yedoo.eu).
En caso de tener cualquier observación o sugerencia que puedan mejorar la calidad de
nuestros productos o servicios escriba a: [email protected].
INSTRUCCIONES DE ENSAMBLAJE
1. Controle si la caja contiene todas las partes necesarias:
(1 Unid.) Cuadro principal de patinete, incluye horquilla delantera
(1–2 Unids.) Sistema de frenado (depende del tipo de patinete)
(2 Unids.) Ruedas inables (según modelo: 2× 12‘‘, ó 1× 16‘‘y 1× 12‘‘)
(1 Unid.) manillar, incluye barra de dirección.
Encargue el montaje a un taller especializado.
2. Aoje las tuercas de ejes en ambas ruedas. En caso de necesidad reajuste el juego de los
cojinetes en los ejes, de modo que las ruedas giren libremente (es decir, que no rocen y a la vez
no estén sueltas).
ESPECIFICACIÓN TÉCNICA 3. Introduzca la rueda en la horquilla delantera del cuadro del patinete (vea g. ), asegúrese si
la arandela con lengüeta tiene la posición correcta (la parte sobresaliente – la lengüeta – de la
arandela de seguridad debe estar colocada en el oricio pequeño, en el extremo de la horquilla -
vea g. ), a la vez, el eje de la rueda debe estar exactamente en el centro de la horquilla.
4. Ajuste las tuercas.
5. En lo que se reere al manillar, gire hacia abajo la barra de dirección si está arriba; regule el giro
y ajuste uniformemente los 4 tornillos en la tija (vea g. ). Si la barra de dirección (tija) se
encuentra en la caja del soporte, colóquela en el manillar y luego ajuste uniformemente los 4
tornillos en la tija (vea g. ). Si su modelo no lleva potencia, signica que la barra de manillar
forma parte del mismo (está soldada al manillar), salte el punto 5.
6. Introduzcaelmanillar enla tijacorrespondiente (vea g. ),ajuste laalturadel manillardesde el
suelo, deacuerdo alanecesidad delconductor, eltope seseñalaen labarradel manillar. Controle sieleje
delmanillar corresponde con elejede la ruedadelanterayajuste debidamente el tornillo(g. ).
7. Coloque la segunda rueda en la horquilla trasera del cuadro de patinete, de acuerdo a la
descripción del punto 3.
8. Ajuste las tuercas.
9. V-freno:Introduzca elterminalovalado delcablede freno (engeneral,en elmontajese aplicalaregla
de que, lapalanca derecha frenalarueda trasera yla palancaizquierdafrenala rueda delantera)enel
oricioredondo mayor(para los diferentes tipos depalancas,los sujetadores pueden serdiferentes)ubi-
cado enlapalanca defrenoe introduzca elcablede frenoenel oriciodela parte inferiordela palanca
del manillar(veag. ).Oprima ambosbrazos“V“del frenoen dirección alallanta derueday conla
llaverespectiva(de acuerdo almodelo) ajuste laspastillas defreno, demodoque durante elfrenado,
las pastillasrocencontodasu supercie defrenadoen laparte lateral delallanta (g. ),en casode
necesidadajuste oaojeel cablede frenado pormedio deltornillode jación(g. ) ocon eltornillo
de ajuste enla palancade frenado,demodo queentrela llanta yla pastilladefrenado exista laholgura
de 1–2mm(g. ). Silarueda nogiralibrementey„frena ligeramente“enun lado, lopuede ajustar
apretandoel tornillotensorenel brazo“V”– delfrenoque„frena“ (g. ), respectivamenteaojando
el tornillo tensoren elbrazo“V”– delfreno, más alejadodela llanta,demodo quela rueda gire
libremente. Antesdela marcha, controle larespuestadel freno.Si elpatinetecuentacon freno delantero
– móntelo yajústelodel mismomodo. Encaso dequela palanca/sde freno (enelmanillar) contenga/n
tornillode ajuste(ubicadoen elcostadode lapalanca), apretándolo sepuede lograrelacortamiento de
distancia entre lapalancay elsujetador (de acuerdoal tamañodela mano).Si elpatineteestádotado
también con frenodelantero„V“, esimportante quelahorquillaesté orientada,demodo queelfreno
se encuentre enla partedelantera(simultáneamentela horquilla seencuentra ligeramente dobladao
colocadaadelantepara lograr unageometríacorrectadel patinete (vea g. ).
10. Si el soporte se encuentra en caja separada, atorníllelo a la parte inferior del cuadro, de forma
que la zapata se vuelque al lado izquierdo, desde el ángulo del conductor (vea g. ).
11. Ine los neumáticos de acuerdo al peso y requerimientos del conductor, sin superar el valor
máximo señalado en el neumático (bar/psi).
INSTRUCCIONES PARA EL PASEO
a) Al iniciar el paseo y durante el mismo, el conductor debe tener ambas manos en el manillar y
por lo menos un pie en la base del patinete.
b) Se pone en movimiento colocando un pie en la base (ambas manos en el manillar - vea punto
a) y con el segundo pie se impulsa en la dirección del movimiento
c) V-freno – procedimiento de frenado: el frenado se realiza apretando el freno trasero
de pie (parte trasera de pisado entre la pieza pisada y la rueda) con el pie, la intensidad de
frenado se deriva de la magnitud de presión ejercida en el freno de pie. Pisando con todo el
peso del conductor logra el mayor efecto de frenado.
d) Freno de pie – procedimiento de frenado:el frenado se realiza apretando el freno trasero
de pie (parte trasera de pisado entre la pieza pisada y la rueda) con el pie, la intensidad de
ONE TWO THREE FOUR
Edad 4+ 5+ 6+ 12+
Capacidad 75kg 100kg 100 kg 120 kg
Peso 5,8kg 7,5 kg 8 kg 9,3kg
Cuadro Acero Hi-ten Acero Hi-ten Acero Hi-ten Acero Hi-ten
Neumáticos 12“ 12“ 12“ 16“ + 12“
Llantas Aluminio Aluminio Aluminio Aluminio
Base 30 cm 32 cm 32 cm 36 cm
Frenos Freno de pie 1× „V“ alu 2× „V“ alu 2× „V“ alu
Ancho manillar 51 cm 53 cm 56 cm 66 cm
Altura manillar 71 / 80 cm 77 / 88 cm 80 / 92 cm 93 / 105 cm
Longitud 110 cm 120 cm 120 cm 135 cm
Norma ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

23 ||24
Cher client,
Nous vous remercions d‘avoir acheté notre produit. Il est de notre devoir de vous prévenir
qu‘avec son équipement standard, la trottinette est destinée aux terrains peu accidentés
et aux voies de communication non ouvertes au trac automobile. Il est possible que
vous soyez dans l‘obligation d‘équiper la trottinette d‘éléments de sécurité supplémentaires
exigés par les normes en vigueur dans le pays où elle sera utilisée (réecteurs, phares, etc.) Il
est également nécessaire de veiller à l‘utilisation des équipements de protection du coureur
(voir la partie“dispositions de sécurité”). Un élément important pour une utilisation sûre et
sans problème du produit est son réglage correct (en particulier les logements des roues, l‘as-
semblage de tête, le réglage soigneux et le contrôle du fonctionnement des freins, le serrage
ferme de l‘ensemble des raccords à vis et le gonage des pneus...) C‘est pourquoi nous recom-
mandons de coner le montage et le réglage à un service spécialisé (qui dispose d‘employés
spécialement formés et d‘outils adaptés, et qui vous fournira éventuellement d‘autres conseils
utiles). Si votre trottinette est ainsi réglée et que vous eectuez un entretien régulier, vous
aurez la garantie que notre produit vous servira parfaitement et pour longtemps.
N‘oubliez pas que notre choix de trottinettes est très large - vous pouvez choisir chez nous par-
mi de nombreux modèles et tailles, pour diérentes catégories d‘âge et domaines d‘utilisation
(voir page arrière ou www.yedoo.eu).
Au cas où vous auriez toute remarque ou suggestion à nous proposer pour améliorer nos
produits ou nos services, veuillez nous contacter à l‘adresse e-mail: [email protected].
NOTICE DE MONTAGE
1. Vériez que la boîte contient l‘ensemble des parties nécessaires :
(1 pièce) cadre principal de la trottinette y compris la fourche avant
(1–2 pièces) système de freins (dépend du type de trottinette)
(2 pièces) roues gonables (selon le modèle : 2× 12‘‘, ou 1× 16‘‘ et 1× 12‘‘)
(1 pièce) guidon avec la barre de guidon. Conez le montage à un service cycliste spécialisé.
2. Desserrez les écrous sur les axes des deux roues. En cas de besoin, resserrez les logements des
axes, de façon à ce que les roues tournent librement (c‘est-à-dire qu‘elles ne frottent pas tout
en n‘ayant pas de jeu).
frenado se deriva de la magnitud de presión ejercida en el freno de pie. Pisando con todo el
peso del conductor logra el mayor efecto de frenado.
e) Elcambiode dirección serealiza girandoelmanubrio, deacuerdoalanecesidad,haciaelladoa dondedesea
ir,conuna ligera inclinación simultánea (de acuerdo a lavelocidad y radio de giro)hacia el mismolado.
MANTENIMIENTO
Recomendamos ponerse en mano de un taller especializado. Regularmente controle,
en su caso apriete a fondo o ajuste: uniones de tornillo, mecanismo de ajuste, lubrique las
partes de desplazamiento (cojinetes de ruedas, cojinetes de la dirección, cables, partes de
frenos, etc.), limpie la suciedad con un trapo húmedo.
ATENCIÓN: Durante la lubricación, el lubricante no debe llegar a la supercie de roz-
amiento, de frenado, de la llanta y a la pastilla de frenado; en caso de ocurrir esto, es necesario
desengrasar todas las partes de frenado, por ej. con gasolina. En caso de que sienta que lleva
los radios ojos, apriete uniformemente los radios de la rueda con 2 vueltas (aconsejamos
encargárselo a un taller especializado), eventualmente lubricar, ajustar o cambiar cojinetes
y partes de cojinete. Si es necesario el cambio de ruedas, siempre emplee ruedas/neumáticos
de los mismos parámetros que los originales. Ejecute el desmontaje en orden inverso que el
montaje (vea Instrucciones). Encargue el cambio o reparación de neumático y cámara a un
taller especializado. Si la estructura del patinete contiene cierres abrefáciles u otros elementos
abrefáciles debido a los frecuentes aojamientos y aprietes llegan a perder su eciencia. En
ese caso es necesario cambiar las partes que correspondan.
MEDIDAS DE SEGURIDAD
Estudie las instrucciones cuidadosamente antes de realizar el montaje. La capacidad máxima del
patinete se indica entre los parámetros del modelo dado. Controle todos los tornillos y apriete de
tuercas. Para una marcha segura, lleve siempre casco, protectores de rodillas, codos, muñecas y
zapatos resistentes. El patinete no está diseñado para ser utilizado en vías con tráco pesado o por
la noche. Controle las uniones de tornillos, los mecanismos de apriete y el freno/s regularmente,
para evitar eventuales accidentes durante la marcha. No recomendamos realizar modicaciones
de este patinete en otros modelos. No frene demasiado bruscamente, podría caerse. El fabricante
no se responsabiliza por los daños o por perjuicios que podrían producirse durante el empleo
de este producto. El patinete está destinado solamente para 1 conductor - ¡prohibido
acompañantes!
ADVERTENCIA: Los mecanismos que disminuyen la velocidad (pastillas de frenado,
llantas, neumáticos, en su caso freno de pie) durante el uso se calientan, por lo tanto no es
conveniente tocarlos después del frenado.
PRESENTACION DE UNA RECLAMACIÓN
Usted tiene derecho a presentar una reclamación relacionada con un defecto en los productos Yedoo
recién comprados en un plazo de 24 meses de adquisición del producto, y que al vendedor, al que le
haya adquirido el producto. El vendedor le dará los términos e información de la garantía, así como el
asesoramiento sobre cómo proceder con la presentación de una reclamación. Con el n de presentar
una reclamación, necesitará el comprobante original de compra y el conjunto de productos limpios.
Productor: Intrea-Piko, s. r. o., Sasanková 2657/2, 160 00 Praga 10, República Checa.
CZ45798133 IVA.
DURANTE SU UTILIZACIÓN UTILICE SIEMPRE
MEDIOS DE PROTECCIÓN (CASCO, GUANTES, ETC.).
PARAMÈTRES TECHNIQUES
ONE TWO THREE FOUR
Age 4+ 5+ 6+ 12+
Capacité maximale 75kg 100kg 100 kg 120 kg
Masse 5,8kg 7,5 kg 8 kg 9,3kg
Cadre Acier Hi-ten Acier Hi-ten Acier Hi-ten Acier Hi-ten
Pneumatiques 12“ 12“ 12“ 16“ + 12“
Jantes Aluminium Aluminium Aluminium Aluminium
Marchepied 30 cm 32 cm 32 cm 36 cm
Freins Frein à pied 1× „V“ alu 2× „V“ alu 2× „V“ alu
Largeur du guidon 51 cm 53 cm 56 cm 66 cm
Hauteur du guidon 71 / 80cm 77 / 88 cm 80 / 92 cm 93 / 105 cm
Longueur 110 cm 120 cm 120 cm 135 cm
Norme ČSN EN 14619 ČSN EN 14619 ČSN EN 14619 ČSN EN 14619

25 ||26
3. Insérez la roue dans la fourche avant du cadre de la trottinette (voir image ) et assurez-vous
que l‘anneau de sécurité équipé d‘une corne est correctement placé (la partie proéminente - la
corne - de l‘anneau de sécurité doit être insérée dans le petit orice au bout de la fourche - voir
image ), l‘axe de la roue devant se trouver exactement au milieu de la fourche.
4. Serrez les écrous.
5. Sur le guidon, tournez la barre de guidon vers le bas (si elle se trouve en haut, réglez
l‘orientation et serrez dans le même sens les 4 vis du support (voir image ). Si la barre de
guidon (support) se trouve séparée du guidon dans la boîte avec le socle, xez-la d‘abord au
guidon, puis serrez dans le même sens les 4 vis du support (voir image ). Si votre modèle
ne contient pas le support, donc si la barre de guidon fait partie de guidon (elle est soudée au
guidon), ignorez l‘article 5.
6. Insérez le guidon - resp. la barre du guidon dans le tube de guidon (voir image ), réglez la
hauteur du guidon par rapport au sol selon les besoins de l‘utilisateur, l‘allongement maximal
étant indiqué sur la barre de guidon.Vériez si l‘axe du guidon se trouve dans l‘axe de la roue
avant et serrez fermement la vis (image ).
7. Installezla seconderouedans lafourchearrièreducadre delatrottinetteselon ladescriptiondu point3.
8. Serrez les écrous.
9. Frein V-brake:Insérezlaterminaison ovale ducâble defrein(pourle montage, laconventionveutque
le levierdroitcommandele freinage dela roue arrièreetle leviergauche commande lefreinagede la
roueavant)dans legrandoricerond (lesaccrochespeuventêtrediérentes selonle typede levier)se
trouvantsurle levierde frein etinsérezlecâble defreindans lepassage surlapartie inférieuredu bras
du guidon(voirimage ). Pressez lesdeuxbras dufreinV-brakeversla jante dela roue, etau moyen
de laclefadaptée (selonlemodèle), réglez lesplaquettesde frein defaçon àceque lorsdufreinage,les
plaquettesfrottentdetoute leur surfacesur les parties latérales de lajante(image ),en casdebeso-
in, serrez ourelâchezlecâble defreinau moyen dela visd‘ancrage (image ) oude lavis deréglage
sur lelevierde frein, demanièreà cequ‘ily aitunespace d’environ1-2mm (image ) entrelajante
et laplaquettede frein. Sila roue netournepas librement etest freinée d‘un côté, ilconvientderégler
en serrant lavis detensionsur lebrasdu freinV-brake quifreinela roue (image ), respectivement en
desserrantla visdetension surlebras dufreinV-brakequi estplusloin dela jante, demanièreàce que
la roue puissetournerlibrement.Contrôlez lefonctionnement desfreinsavantd‘utiliser latrottinette.Au
cas oùlatrottinettepossède égalementunfreinavant- montez etréglezde lamêmemanière.Dans le
cas oùle(s)levier(s) defrein(sur leguidon)possède(nt) unevisde réglage(placéesur lecôtédulevier),
son serrage permetde réduire ladistanceentrele levieretla poignée(selon lataillede lamain). Sila
trottinetteest également équipéed‘unfreinV-brakeavant, ilest importantque lafourchesoit tournée
de manière àceque lefreinse trouve danslapartieavant(enmême temps, lafourcheest légèrement
courbéeou inclinée versl‘avantpour assurer la géométriecorrectede la trottinette) (voir image ).
10.Si le socle se trouve à part dans une boîte, vissez-le au cadre dans la partie inférieure de manière
à ce que la patte bascule vers le côté gauche du point de vue du coureur (voir image ).
11. Gonez les pneus en fonction du poids et des exigences du coureur, sans toutefois dépasser la
valeur maximale indiquée sur le pneu (bar/psi).
NOTICE D‘UTILISATION
a) Lors de l‘accélération et pendant toute la durée de la course, le coureur doit tenir des deux mains
les poignées du guidon et avoir au moins un pied sur le marchepied de la trottinette.
b) Accélérez en posant un pied sur le marchepied (les deux mains sur le guidon - voir point a) et en
vous propulsant de l‘autre pied dans le sens de la course.
c) Frein V-brake– procédure de freinage: en appuyant sur la/les poignées de frein, vous ralen-
tirez selon l‘intensité appliquée sur le levier. Pendant le freinage, il est préférable d‘utiliser plus
le frein arrière. Utilisez le frein avant (s‘il est inclus) en n de freinage (pour relacher la pression
sur l’arrière) ou en cas de freinage d‘urgence. En cas de blocage avant et/ou arrière, un risque
d’accident de même qu’un rique de blessure existe.
d) Frein à pied – procédure de freinage:lefreinage sefaiten pressant lefreinà piedarrière(la partie
arrièrede lapédaleentrecelle-ciet laroue)avecle pied, l‘intensité dufreinagedépendantde laforcede
pressionexercée surle frein àpied.Lefreinage estleplus ecaceenpesant detoutson poidssurle frein.
e) Les virages se font en tournant le guidon selon les besoins vers le côté où l‘on veut aller, en
s‘inclinant légèrement au même moment (selon la vitesse et le rayon du virage) du même côté.
ENTRETIEN
Nous vous recommandons de vous adresser à un service de maintenance spécialisé.
Vériez régulièrement, serrez ou réglez si besoin : les raccords à vis, les mécanismes de serra-
ge, graissez les parties de frottement mécanique (logements des roues, logements du guidon,
câbles, éléments de freins, etc.), essuyez avec un torchon humide en cas d‘encrassement.
ATTENTION: Lors du graissage, le lubriant ne doit pas se retrouver sur la surface de
freinage de la jante et de la plaquette de frein ; si cela arrive, il est nécessaire de dégraisser
tous les éléments de freinage, par ex. avec de l‘essence. Si des“craquements”se font entendre
dans les rayons lors de la course, il convient de serrer les rayons des roues de manière unifor-
me de 2 rotations (nous recommandons de coner à un service spécialisé), éventuellement
de lubrier, régler ou remplacer les logements et leurs éléments. Si un remplacement des
roues s‘impose, utilisez toujours des roues/pneumatiques ayant des paramètres identiques
à ceux d‘origine. Procédez au démontage en suivant la démarche inverse à celle du montage
(voir Notice). Conez à un service spécialisé le remplacement ou la réparation du pneu et de la
chambre à air. Si la construction de la trottinette comprend des écrous autofreinés ou d‘autres
accessoires autofreinés, ceux-ci voient leur ecacité diminuer en cas de desserrages et resser-
rages fréquents. Dans ce cas, il est nécessaire de remplacer les parties correspondantes.
DISPOSITIONS DE SECURITE
Lisez attentivement la notice avant le montage. La capacité maximale de la trottinette est
indiquée dans les paramètres du modèle donné.Vériez l‘ensemble des vis et les serrages
des écrous. Pour une course sécuritaire, portez toujours un casque, des protections aux
genoux, aux coudes, aux poignets, ainsi que des chaussures solides. Avec son équipement
de base, la trottinette n‘est pas destinée à une utilisation dans les lieux de trac automobile,
ni à une utilisation nocturne.Vériez régulièrement les raccords à vis, les mécanismes de
serrage et le(s) frein(s), an de prévenir un éventuel accident pendant l‘utilisation. Nous ne
recommandons pas de modier cette trottinette pour obtenir d‘autres modèles. Ne freinez pas
trop brutalement et subitement – vous pourriez tomber. Le constructeur ne peut être tenu
responsable pour les dommages ou les dégâts qui pourraient survenir lors de l‘utilisation de ce
produit. La trottinette est prévue pour 1 seul utilisateur – passagers interdits!
AVERTISSEMENT: Les mécanismes de réduction de vitesse (plaquettes de freins,
jantes, pneumatiques, éventuellement le frein à pied arrière) s‘échauent lors de l‘utilisation,
il ne faut donc pas les toucher après le freinage.
APPLICATION DE LA GARANTIE
Dans le cas de défauts du produit„Yedoo“ nouvellement acheté, vous pouvez appliquer vos droits
de l´acheteur dans la période de 24 mois à compter de son réception au vendeur auprès duquel
vous l‘avez acheté . Celui-là peut également préciser des conditions de garantie et des informations
comment procéder à une réclamation. Pour toute réclamation , vous aurez besoin d´une preuve
d‘achat et produit complet et bien nettoyé.
Fabricant : Intrea-Piko, s. r. o., Sasanková 2657/2,160 00 Prague 10, République tchèque.
VAT CZ45798133.
LORS DE L‘UTILISATION, UTILISEZ TOUJOURS LES ÉQUIPEMENTS DE
PROTECTION ACCESSIBLES (CASQUE, GANTS... ETC.).

Developed by
Producer: Intrea-Piko, s. r. o., Czech Republic www.intrea.eu
FOUR
AGE 12 +
MODEL LINE PREVIEW
THREE
AGE 6 +
TWO
AGE 5 +
FIFTY
AGE 2 +
ONE
AGE 4 +
