ipdesign Cane User manual

Bedienungsanleitung
operating instructions
cane/curve/rocky
IP-134-1000/IP-105-1000/IP-111-1000/IP-111-1001
Funktionssessel functional armchair

Identifikationsdaten
Hiermit erklärt die
Firma ipdesign ist eine Marke der
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
dass es sich bei den
Funktionssessel cane/curve/rocky
Hersteller: ipdesign ist eine Marke der
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
Benennung: cane IP-134-1000
curve IP-105-1000
rocky IP-111-1000, IP-111-1001
Seriennummer:
Baujahr:
EG-Konformitätserklärung
Im Sinne der Maschinenrichtlinie 98/37/EG, Anhang II A
um ein Produkt im Sinne der Maschinenrichtlinie handelt und dass sie folgenden einschlägigen Bestimmungen
entspricht: Maschinenrichtlinie 98/37/EG, EMV-Richtlinie 2004/108/EG
EN 12520 V Möbel für den Wohnbereich – Sitzmöbel – sicherheitstechnische Anforderungen (1996)
EN 1022 Sitzmöbel – Bestimmung der Standsicherheit (1996)
EN 61000 Elektromagnetische Verträglichkeit (EMV) (2006)
EN 1050 Sicherheit von Maschinen – Leitsätze zur Risikobeurteilung (1997)
Folgende europäischen harmonisierte Normen wurden angewandt*:
Name: Meinolf Helmig
Ort,
Datum:
Funktion: Betriebsleitung
Unter-
schrift:
Diese Konformitätserklärung erlischt, wenn an dem Funktionsmöbel oder an Teilen des Funktionsmöbels wesentliche
Veränderungen ohne schriftliche Erlaubnis des Herstellers durchgeführt werden.
* Bezüglich der von Unterlieferanten angewandten Normen siehe deren gesonderte EG-Konformitäts- oder Herstellererklärungen

Inhalt
1. Benutzerinformationen 2
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
2. Allgemeine Sicherheitshinweise 3
2.1 Bestimmungsgemäße Verwendung
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
3. Produktbeschreibung 5
3.1 Technische Daten
3.2 Bedienung des Polstermöbels
4. Sicherheit 9
4.1 Allgemeines
4.2 Hinweise zu Zeichen, Symbolen
und Kennzeichnungen
4.3 Restrisiko
5. Transport und Aufstellung 11
5.1 Transport
5.2 Aufstellung
5.3 Umweltschutz
english as from page 13
deutsch
Inhalt

2
1. Benutzerinformationen
1.1 Vorwort zur Betriebsanleitung
Die Betriebsanleitung soll es Ihnen erleichtern,
das Polstermöbel kennen zu lernen und in dessen
bestimmungsgemäßen Einsatzmöglichkeiten zu
nutzen.
Die Betriebsanleitung enthält wichtige Hinweise
um das Möbel sicher und sachgerecht benutzen zu
können. Ihre Beachtung hilft Gefahren zu vermei-
den, Reparaturkosten und Ausfallzeiten zu vermin-
dern und die Zuverlässigkeit und Lebensdauer zu
erhöhen.
1.2 Hinweise für den Benutzer
Der Benutzer des Möbels darf ohne Genehmigung
des Herstellers keine An- und Umbauten sowie
Veränderungen vornehmen, die die Sicherheit be-
einträchtigen könnten.
Zur Verwendung kommende Ersatzteile müssen
durch den Hersteller genehmigt sein. Dies ist bei
Original-Ersatzteilen aus der jeweils gültigen Ersatz-
teilliste immer gewährleistet.

3
deutsch 2. Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Das Modell cane/curve/rocky ist ein Sessel mit stu-
fenlos verstellbarem Rückenteil und ausziehbarem
Fußteil. Bei der Ausführung mit Kopfsteilverstellung
lässt sich das Kopfteil neigen und stufenlos in der
Höhe variieren.
Das Polstermöbel ist nur im allgemeinen Wohn-
bereich aufzustellen. Es eignet sich nicht für Nass-
und Außenbereiche!
Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der
Hersteller nicht; das Risiko hierfür trägt allein der
Benutzer.

4
2. Allgemeine Sicherheitshinweise
2.2 Vorhersehbarer Missbrauch
Für Schäden, die sich aus nicht bestimmungsgemä-
ßer Verwendung und Nichtbeachtung der Hinweise
dieser Betriebsanleitung ergeben, trägt der Benutzer
die alleinige Verantwortung. Der Hersteller über-
nimmt keine Haftung.
Verboten ist:
das Herumspringen auf dem Möbel.
das Sitzen auf der Beinauflage sonstiger
Funktionsteile.
das Stehen auf dem Möbel (insbesondere der
Beinauflage).
das Schieben oder Ziehen des Möbels an beweg-
lichen Teilen.
eigenmächtige Umbauten oder Veränderungen.
2.3 Umbauten oder Veränderungen
Eigenmächtige sicherheitsrelevante Veränderun-
gen und Umbauten an dem Polstermöbel sind aus
Sicherheitsgründen verboten und schließen eine
Haftung des Herstellers für daraus resultierende
Schäden aus.

5
deutsch
3.1 Technische Daten
Das Modelle cane, curve und rocky werden mit stufenlos verstellbarer Rückenlehne
und herausziehbarem Fußteil geliefert. Das Modell rocky ist auch mit Kopfteilver-
stellung erhältlich.
Benennung: cane/curve/rocky
Geräteart: Funktionsmöbel
rocky
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
IP-111-1000
Sessel ohne
Kopfteil-
verstellung
76
81/116/174
104
41
56
curve
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
IP-105-1000
Sessel
62
85/145/180
106
41
51
3. Produktbeschreibung
IP-111-1001
Sessel mit
Kopfteil-
verstellung
76
81/116/174
104
41
56
cane
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
IP-134-1000
Sessel
81
82/143/189
113
42
52

ipdesign ist eine Marke der/is a brand of
BW BIELEFELDER WERKSTÄTTEN
Heinz Anstoetz Polstermöbelfabrik KG
Potsdamer Straße 180 · D-33719 Bielefeld
Phone [phone]
Fax [phone]
www.ipdesign.de · [email protected]

6
3. Produktbeschreibung
3.2 Bedienung des Polstermöbels
Die Bedienung des Polstermöbels cane/curve/rocky
erfolgt nur durch Gewichtsverlagerung und Bedie-
nen des Feststellhebels. Der Hebel löst die Verrie-
gelung der entsprechenden Rückenstellung. Für die
Rückstellung ist eine Gasdruckfeder eingebaut.
Um das Rückenteil verstellen zu können, muss
der Anwender je nach gewünschter Einstellung
den Hebel zu sich hin bewegen und das Rückenteil
be- oder entlasten.
Die Kraft der Gasdruckfedern bewirkt, dass sich das
Rückenteil bei Entlastung nach oben bewegt.
Bei Belastung muss der Anwender mittels Gewichts-
verlagerung gegen die Federkraft drücken und die
gewünschte Einstellung durchführen.
Bei dem Modellen cane und curve hat der Anwender die Möglichkeit, die Kopfstütze
separat einzustellen. Die Verstellung der Kopfstütze erfolgt durch die manuelle Einstell-
bewegung.

7
deutsch 3. Produktbeschreibung
Benutzung des Feststellhebels
Hebel nach oben ziehen Entriegeln des Rückenteils
Hebel loslassen Verriegeln des Rückenteils
Nicht auf das Rücken- oder Fußteil setzen oder stellen!
Maximale Belastung: Rückenteil 70 kg, Fußteil 15 kg
Besondere Vorsicht!
Während der Betätigung der manuellen Funktionen muss der Benutzer
sicherstellen, dass sich keine Personen, insbesondere Kinder im Gefahren-
bereich der bewegten Teile aufhalten oder in Gefahrenbereiche ein-
greifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Mechanik der Rückenlehne, inkl. Führungskonstruktionen).
Die Kopfstütze bei dem Modell rocky mit Kopfteiverstellung ist stufenlos höhenverstell-
bar. Die gewünschte Neigung erreichen Sie durch manuelle Betätigung.
 

8
3. Produktbeschreibung

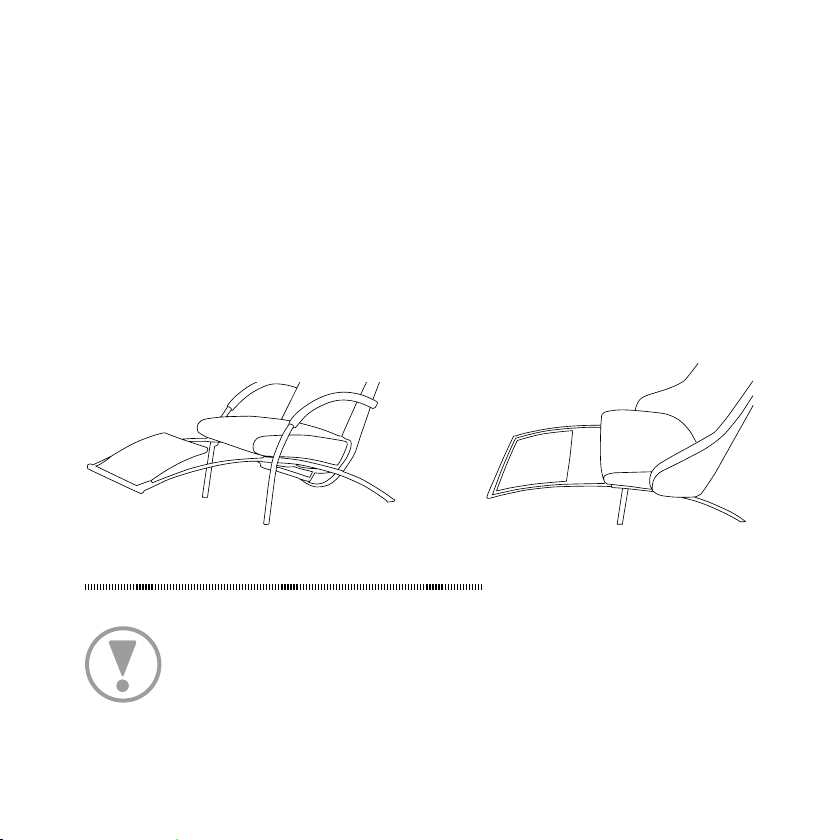

Der Anwender hat zudem die Möglichkeit, eine Beinauflage separat unter dem
Sessel hervorzuziehen. Durch Anheben und Verschieben ist eine Schrägstellung
des Fußteils möglich. Bei Rückverstellung zuerst die Schrägstellung entfernen.
Nicht auf die Beinauflage setzen oder stellen!
Maximale Belastung : 15 kg
Vorsicht:
Der Sessel kann nach vorne kippen, wenn die Fußstütze belastet
wird.

9
deutsch 4. Sicherheit
4.1 Allgemeines
Das in der Betriebsanleitung beschriebene Polster-
möbel ist nach Stand der Technik gebaut und be-
triebssicher.
Gefahrenstellen sind entsprechend den Vorschriften
abgesichert. Jedoch können dennoch von dem
Polstermöbel Gefahren ausgehen, wenn es unsachge-
mäß oder zu nicht bestimmungsgemäßem Gebrauch
eingesetzt wird.
Hinweis!
Das Polstermöbel darf nur in einwandfreiem
Zustand betrieben werden!
Für die Reinigung dürfen nur geeignete
Reinigungsmittel verwendet werden. Sicherheits-
hinweise über Reinigungsmittel beachten.
Die Sicherheitshinweise müssen befolgt werden.
Unterlassen Sie Arbeiten, welche die Sicherheit
beeinträchtigen!
Es dürfen grundsätzlich keine Schutzabdeck-
ungen umgangen, demontiert und/oder außer
Betrieb gesetzt werden.

10
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen
In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen
für die Kennzeichnung der Gefahrenstellen verwendet:
Warnung vor einer Gefahrstelle!
Dieses Symbol weist darauf hin, dass Gefährdungen durch die
Nichteinhaltung von Schutzmaßnahmen bestehen.
Warnung vor Handverletzungen!
Es besteht die Gefahr, dass die Hände eingequetscht, eingezogen
oder anderweitig verletzt werden können.
Hinweis!
Es beinhaltet einen Vorgang von speziellem Interesse oder Wichtig-
keit
4. Sicherheit
4.3 Restrisiko
Das Polstermöbel ist nach dem Stand der Technik und den anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für den
Benutzer oder Dritte entstehen.

11
deutsch 4. Sicherheit
Niemals Schutzeinrichtungen entfernen oder durch Veränder-
ungen am Polstermöbel außer Kraft setzen!
Störungen, die die Sicherheit des Polstermöbels beeinträchtigen
können, sind umgehend zu beseitigen!
Informieren Sie umgehend den Kundenservices.
Während der Verstellung nicht in den Verfahrbereich der
Mechanik fassen!
Bei der ersten Benutzung muss sich der Anwender davon über
zeugen, dass alle Sicherheits- und Schutzeinrichtungen sowie die
Bedienelemente korrekt funktionieren und keine Schäden vor-
liegen.
Eingetretene Veränderungen oder Funktionsstörungen sind
sofort der zuständigen Stelle (Kundendienst) zumelden.
Das Polstermöbel ist ggf. sofort stillzusetzen.
5.1 Transport
5. Transport und Aufstellung
Beim Transport des Polstermöbels zum endgültigen Standort ist folgendes zu
beachten:
Transportieren Sie das Polstermöbel nur mit 2 oder mehreren Personen
Schieben oder ziehen Sie das Polstermöbel nicht, sondern heben Sie es vorsichtig an
Entfernen Sie die Verpackung erst am endgültigen Aufstellungsort
Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegenständen

12
5. Transport und Aufstellung
5.2 Aufstellung
Für eine ordnungsgemäße und sichere Aufstellung des Polstermöbels ist es unbedingt
erforderlich, dass eine ebene Aufstandsfläche vorhanden ist.
Bei Unebenheiten der Aufstandsfläche besteht die Gefahr, dass das Polstermöbel
umkippt.
Um einen geeigneten Aufstellungsort zu finden beachten Sie bitte, dass das Polster-
möbel dem Verwendungszweck entsprechend in Wohnräumen aufgestellt wird.
Für die Beschaffung von Ersatz- und Verschleißteilen wenden Sie sich bitte an den Händler oder Kundendienst.
5.3 Umweltschutz
Achtung:
Bei Entsorgung des Polstermöbels sind die gesetzlichen Pflichten zur
Abfallvermeidung und ordnungsgemäßen Verwertung/Beseitigung
einzuhalten!
Beachten Sie, dass:
genügend Freiraum zum Bedienen und Ausführen der Funktionen
vorhanden ist.
das Polstermöbel vor direkter Licht- und Sonneneinstrahlung sowie
vor intensiver Wärmeeinwirkung geschützt ist.
das Polstermöbel bei normalem Wohnklima einzusetzen ist.

13
english
Table of contents
1. End-user information 14
1.1 Foreword on operating instructions
1.2 Information for the end user
2. General safety information 15
2.1 Intended usage
2.2 Foreseeable misuse
2.3 Modifications or adjustments
3. Product description 17
3.1 Technical data
3.2 Furniture instructions
4. Safety 21
4.1 General information
4.2 Information on symbols, pictograms
and labels
4.3 Residual risk
5. Transport and setting up 23
5.1 Transport
5.2 Setting up
5.3 Environmental protection

14
1. End-user information
1.1 Foreword on operating instructions
These operating instructions are intended to help
you learn more about your new upholstered
furniture product and use it in the ways that it was
intended for.
These instructions contain important information
that enable you to use the furniture in a safe and
appropriate manner. Observing these instructions
will help you to prevent taking risks, keep repair
costs and breakdowns to a minimum and increase
the reliability and service life of your product.
1.2 Information for the end user
The end user of this furniture product may not
undertake any kind of enhancement,modification or
adjustment of the furniture product that may pose
a risk to health or safety without authorisation from
the manufacturer.
Spare parts to be used must be approved by the
manufacturer. Such approval is always guaranteed
when using original spare parts.

15
english 2. General safety information
2.1 Intended usage
cane/curve/rocky is an armchair with a variably
adjustable backrest and a foldout foot section. In
the model with head rest adjustment, the head rest
may be tilted and smoothly adjusted in height.
This upholstery furniture product should only be
installed in a normal living area. It is not suitable
for use in damp or exterior areas!
Any use of the product beyond this intended
usage is considered to be improper. The
manufacturer is not liable for any damages arising
from inappropriate use of this type, and the end
user bears the risk alone.

16
2. General safety information
2.2 Foreseeable misuse
The end user is solely responsible for any damage
arising from improper usage and failure to observe
these operating instructions. The manufacturer
assumes no liability.
It is forbidden to:
Jump around on the furniture.
Sit on the leg rest or other functional elements.
Stand on the furniture (especially the leg rest).
Push or pull the furniture by its moving
components.
Make unauthorised modifications or
adjustments.
2.3 Modifications or adjustments
Unauthorised modifications or adjustments that
affect the safety of the upholstery furniture
products are forbidden for reasons of safety and
exclude the manufacturer from liability for any
arising damages.

17
english
3.1 Technical data
cane/curve/rocky are supplied with a variably adjustable back and a foldout foot section.
The model rocky is also available with an adjusting mechanism for the head piece.
Designation: cane/curve/rocky
Type of device: functional furniture
3. Product description
IP-111-1000
armchair
without
head rest
adjustment
76
81/116/174
104
41
56
curve
measure-
ments in
cm
width
depth
height
seat height
seat
depth
IP-105-1000
armchair
62
85/145/180
106
41
51
IP-111-1001
armchair
with
head rest
adjustment
76
81/116/174
104
41
56
cane
measure-
ments in
cm
width
depth
height
seat height
seat
depth
IP-134-1000
armchair
81
82/143/189
113
42
52
rocky
measure-
ments in
cm
width
depth
height
seat height
seat
depth
