Ironton IPW1600 User manual

SPRAY TIP SPRAY TIP APPLICATION
25O
Green - Narrow fan tip (25° )
■The green pressure washer tip provides high versatility with its
25 degree angle tip. Referred to as the washing tip, because it
provides adequate pressure to remove dirt from surfaces, but is
designed to not damage many surfaces. This pressure washer tip is
designed for “sweeping” foliage or debris given its wide angle. This
tip is versatile due to its wide area of cleaning and strong pressure
application.
40O
White - Wide fan tip (40° )
■The white 40 degree tip, referred to as the “fan” tip creates the
widest area of cleaning with relatively low pressure. This pressure
washer tip is best used for light or delicate cleaning applications. It
is recommended for light cleaning on wood decks and other soft or
delicate surfaces.
Connect garden hose to pressure
washer water intake.
Assemble pressure washer gun to spray
wand.
Insert high pressure hose into trigger
handle.
Turn on water at outlet.
Run water hose for 30 seconds with the
motor in OFF position. This helps drain air
from the tank and lines.
Connect power cord to wall outlet
Extension cord not recommended.
Turn on Pressure Washer
IMPORTANT: Ensure water outlet is On
before turning power On to avoid damage
to the pump.
NOTE:
AUTO ON/OFF SWITCH: This Pressure washer is equipped
with an Auto Start/Stop feature.
To operate: Turn the power switch to the On (I) position. Pump will
pressurize and shut down immediately.
Once the trigger of the gun is depressed the unit will turn on.
Unit will shut off and be in standby mode when trigger is released.
This Quick Start Guide is not a substitute for reading the operator's manual. To reduce the risk
of injury or death, user must read and understand operator's manual before using this product.

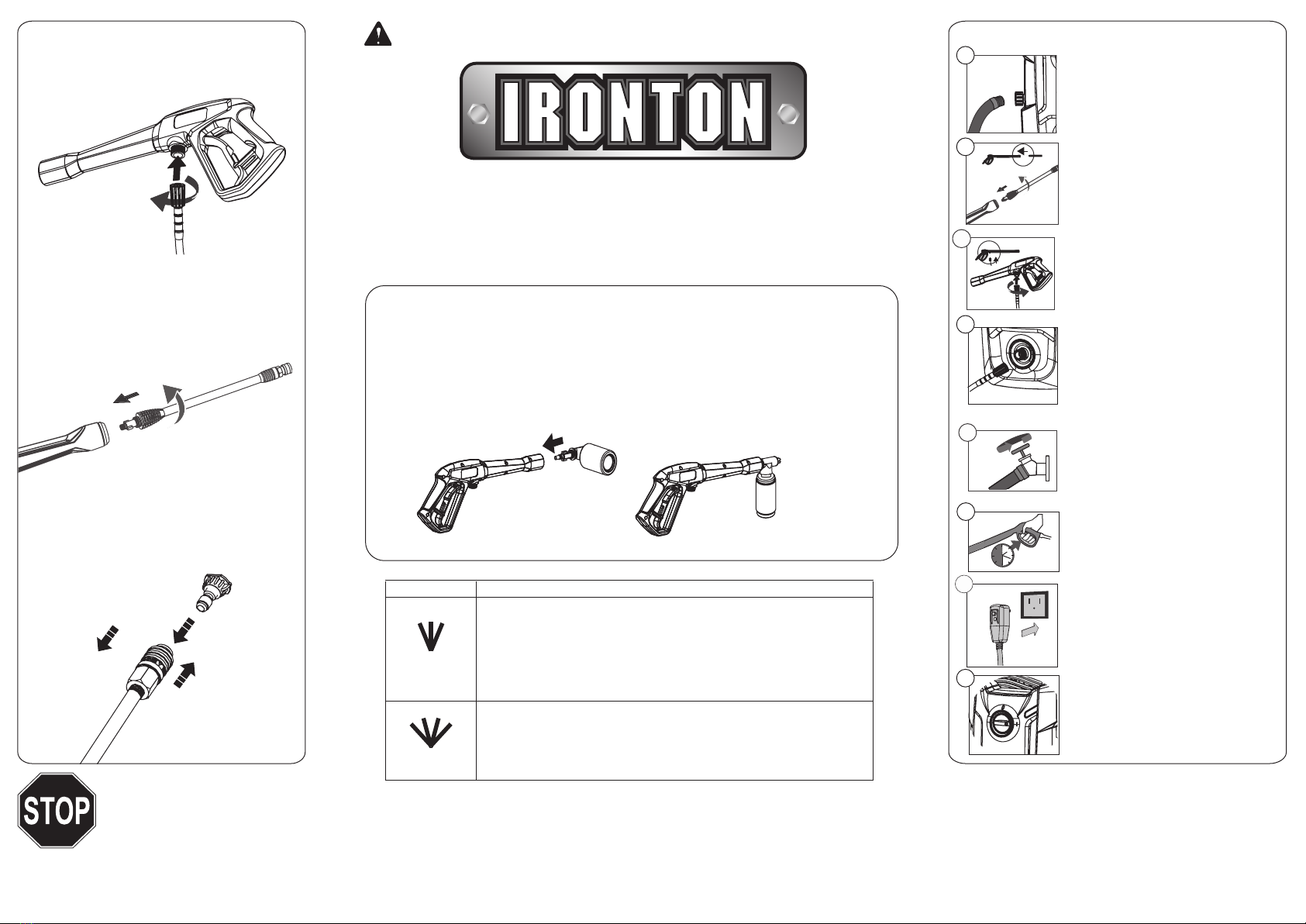

WARNING: Set-up
■Connect the high pressure hose to the
pressure washer gun assembly by turning
the fitting clockwise. Ensure the fitting is fully
tightened to the pressure washer gun.
■Insert the male end (A) of the wand
into the female bayonet outlet (B)
firmly.
■While pushing in the wand firmly, turn
clockwise until tabs lock into place to
ensure a leak-free connection.
1
2
3
■Pull back the quick-connect collar
■Push the spray tip into place
■Push the collar forward
Insert high pressure hose into the pressure
washer.
1
4
8
30 S
6
A
B
2
3
Missing parts, accessories or need a service center?
Do Not Return to Store
Call : 1-866-916-3480
www.northerntool.com
INSTALLING DETERGENT BOTTLE
■Insert the male end of the bottle into the female outlet on the
trigger handle.
■While pushing in the bottle firmly, turn clockwise until tabs lock
into place to ensure a leak-free connection.
■Unscrew the bottle from the assembly and fill with pressure
washer detergents/soaps only.
5
7
1600 PSI / 1.2 GPM
ELECTRIC PRESSURE WASHER
IPW1600
Item# 106166
1

Abra el grifo.
Preparación
■
■
■
1
2
3
■Retraiga el collarín para conexión rápida.
■Coloque la boquilla.
■Presione el collarín hacia adelante.
1
4
8
30 S
6
A
B
2
3
Conecte la manguera de alta presión a
la pistola de la hidrolimpiadora girando el
conector en sentido de las agujas del reloj.
Asegúrese de que el conector se encuentra
bien sujeto a la pistola de la hidrolimpiadora.
(A) de la varilla en la conexión hembra
de la bayoneta (B).
Para desembocadura con gire
sin fugas, empuje y la botella en el
sentido de las agujas del reloj hasta
que las ngüetas se traben en su lugar.
No se debe considerar esta guía para comienzo rápido como substituto de una lectura
completa del manual del operador. Para reducir el riesgo de lesiones o de muerte, el
usuario debe leer y comprender el manual del operador antes de usar el producto.
ADVERTENCIA:
CÓMO INSTALAR LA BOTELLA DE DETERGENTE
■Introduzca el extremo macho de la botella en la salida hembra de
la empuñadura-gatillo.
■
la botella en el sentido de las agujas del reloj hasta que las
lengüetas se traben en su lugar.
■Desenrosque la botella y rellene solo con detergente/jabón para
hidrolimpiadoras.
PUNTA DE PUL-
VERIZACIÓN APLICACIÓN
25O
Verde: punta para abanico estrecho (25°)
■La punta verde de la lavadora a presión suministra una gran
versatilidad con su punta para ángulo de 25 grados. Conocida
como la punta para limpieza, debido a que suministra una
Se ha disenado esta punta de la lavadora a presión para “barrer”
follaje o desechos ya que cuenta con un amplio ángulo. Esta
punta es muy versátil debido a su amplia área de limpieza y su
fuerte presión de aplicación.
40O
Blanca: punta para abanico ancho (40°)
■La punta blanca para 40 grados, conocida como la punta de
“abanico”, genera el área más amplia de limpieza a una presión
relativamente baja. Esta punta de la lavadora a presión se
utiliza de mejor forma al hacer limpiezas leves o delicadas. Se
le recomienda para la limpieza leve de cubiertas de madera así
Conecte una manguera de jardín a la
entrada de agua de la lavadora a
presión.
Una la pistola de la hidrolavadora a presión
a la lanza de pulverización.
Meta la manguera para alta presión
en la manija con gatillo.
Meta la manguera para alta presión en la
lavadora a presión.
Deje correr el agua de la manguera por
30 segundos sin llevar el motor a la
posición de encendido (ON). Esto ayuda
a sacar el aire del tanque y las líneas.
Enchufe el cordón de alimentación
directamente en un tomacorriente.
No use cordones de extensión.
Encienda la lavadora a presión
IMPORTANTE: Para evitar dañar la bomba,
antes de conectar la electricidad asegúrese
de que la salida de agua se encuentra en la
posición de encendido (ON).
NOTA:
AUTO ON / OFF: Esta lavadora de presión está equipado con una
función Auto Start / función de parada.
Para operar: Gire el interruptor hasta la posición encendido (I).
La bomba dejará presionar y cerrar immediately.
Once el gatillo de la pistola se presiona la unidad se enciende.
Unidad se apagará y estar en modo de espera cuando se suelta
el gatillo.
¿Faltan piezas o accesorios o necesita ponerse en
contacto con un centro de reparación?
No la regrese al almacén.
Llame al: 1-866-916-3480
www.GreenWorksTools.com
ALTO
5
7
1600PSI / 1.2 GPM
LAVADORA A PRESIÓN
IPW1600
Artículo# 106166
2
