REF. 5153
PORTUGIESER HAND-WOUND MONOPUSHER
OPERATING
INSTRUCTIONS
BA_MXE0DJR1_REF5153_eu_US.indd 1-3BA_MXE0DJR1_REF5153_eu_US.indd 1-3 17.03.20 15:2417.03.20 15:24

PORTUGIESER HAND-WOUND MONOPUSHER
— 3 —
DEUTSCH · BEDIENUNGSANLEITUNG 4
ENGLISH · OPERATING INSTRUCTIONS 16
FRANÇAIS · MODE D’EMPLOI 28
ITALIANO · ISTRUZIONI D’USO 40
ESPAÑOL · INSTRUCCIONES DE MANEJO 52
PORTUGUÊS · MANUAL DE INSTRUÇÕES 65
BA_MXE0DJR1_REF5153_eu_IH.indd 3BA_MXE0DJR1_REF5153_eu_IH.indd 3 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 4 —
WILLKOMMEN
Willkommen im kleinen Kreis der Leute, die von ihrer Uhr genau genommen noch etwas mehr
verlangen, als dass sie ganz genau geht. Freude an der Uhr ist mehr als Freude an der genauen Zeit.
Es ist die Begeisterung für eine verblüffende Idee. Für das Zusammenspiel von Präzision und Fantasie.
Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu
halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen uns deshalb
seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll, sondern von der mit jedem
Augenblick auch die Faszination handwerklicher Meisterleistungen ausgeht durch neue Erfindungen
technischer, materieller oder formaler Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht
nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-Tradition ist nun in Ihrem Besitz: Wir
möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit mit
Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.
Die Direktion von IWC
BA_MXE0DJR1_REF5153_eu_IH.indd 4BA_MXE0DJR1_REF5153_eu_IH.indd 4 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 5 —
DIE TECHNISCHEN FEINHEITEN DER
PORTUGIESER HAND-WOUND MONOPUSHER
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum und die
Gangreserve. Mit dem integrierten Chronographen (Monopusher) messen Sie jede Zeitspanne in
Sekunden und Minuten. Das mechanische Uhrwerk hat eine Gangreserve nach dem Vollaufzug von
ca. acht Tagen (192 Stunden). Ihre Portugieser Hand-Wound Monopusher ist geschützt durch ein
randgewölbtes Saphirglas des Härtegrads 9 nach Mohs. Ihre Uhr ist wasserdicht 3 bar. Damit diese
aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen
Bedienungshinweise unbedingt beachten.
BA_MXE0DJR1_REF5153_eu_IH.indd 5BA_MXE0DJR1_REF5153_eu_IH.indd 5 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 6 —

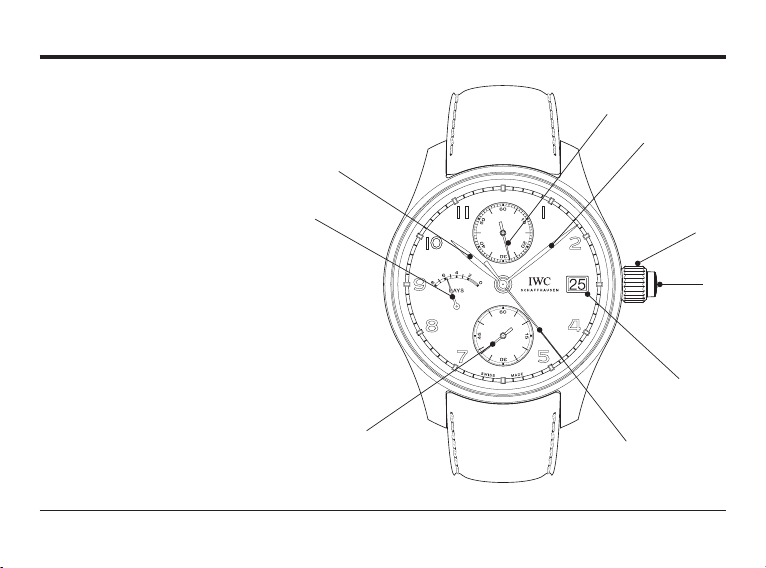

1 Stundenzeiger
2 Minutenzeiger
3 Minutenzähler
4 Sekundenstoppzeiger
5 Kleiner Sekundenzeiger
6 Datumsanzeige
7 Gangreserveanzeige
8 Start-Stopp-Drücker
und Rückstelldrücker
9 Krone
7
5
1
4
6
8
9
2
3
BA_MXE0DJR1_REF5153_eu_IH.indd 6BA_MXE0DJR1_REF5153_eu_IH.indd 6 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 7 —

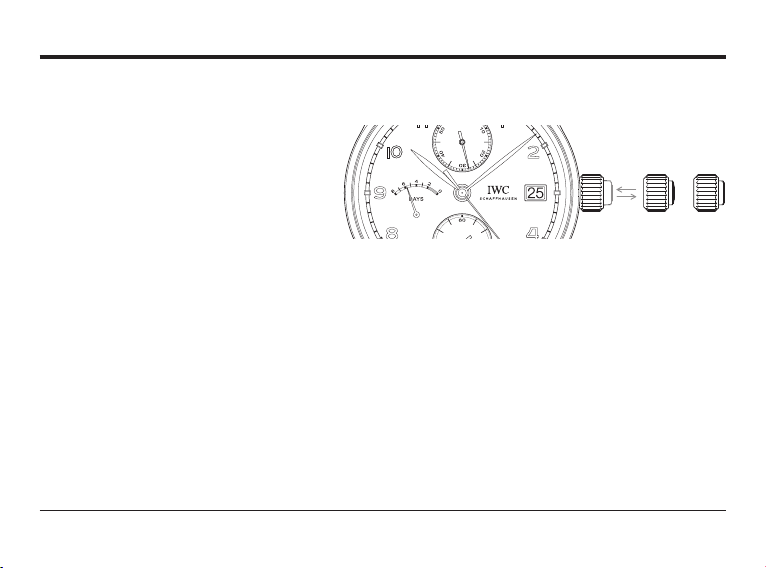

DIE FUNKTIONEN DER KRONE
0 Normalstellung
1 Start-Stopp-Drücker
und Rückstelldrücker
2 Datumseinstellung
3 Zeiteinstellung
DIE NORMALSTELLUNG
In der Normalstellung (Position 0) können Sie das Uhrwerk durch Drehen der Krone im Uhrzeigersinn
aufziehen. Ziehen Sie die Uhr immer vollständig bis zum spürbaren Widerstand der Krone auf. Ihre
Uhr hat eine Gangreserve von ca. acht Tagen (192 Stunden).
0 1 2 3
BA_MXE0DJR1_REF5153_eu_IH.indd 7BA_MXE0DJR1_REF5153_eu_IH.indd 7 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 8 —
DIE DATUMSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten Tag des Folge-
monats einstellen. Ziehen Sie die Krone in Position 2. Durch Linksdrehen können Sie nun das Datum
verstellen (Direktschaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur
vornehmen, da in dieser Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird.
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 3. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues
Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60
angehalten wird. Bewegen Sie nun den Minutenzeiger einige Minutenstriche über die einzustellende
Zeit hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rückwärtsbewe-
gung exakt über den einzustellenden Minutenstrich. Durch diese Vorgehensweise wird sicherge-
stellt, dass sich beim Starten des Uhrwerks der Minutenzeiger ohne Verzögerung fortbewegt. Zum
Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beachten Sie bei der
Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese Schal-
tung schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.
BA_MXE0DJR1_REF5153_eu_IH.indd 8BA_MXE0DJR1_REF5153_eu_IH.indd 8 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 9 —
DAS RICHTIGE EINSTELLEN IHRER UHR
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
– Ziehen Sie das Uhrwerk in Position 0 vollständig bis zum spürbaren Widerstand der Krone auf.
– Ziehen Sie die Krone in Position 2.
– Durch Linksdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie das gestrige
Datum ein.
– Ziehen Sie die Krone in Position 3. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues
Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60
angehalten wird.
– Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen Tag schaltet. Die
Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
– Nun drehen Sie die Zeiger vorwärts über die ungefähre Uhrzeit hinaus und stellen sie rückwärts
genau ein; am Nachmittag müssen die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden.
– Zum Starten des Uhrwerks drücken Sie die Krone wieder in Position 0.
BA_MXE0DJR1_REF5153_eu_IH.indd 9BA_MXE0DJR1_REF5153_eu_IH.indd 9 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 10 —
DIE GANGRESERVEANZEIGE
Die Gangreserveanzeige ist in acht Tage eingeteilt, wobei die Anzeige kontinuierlich erfolgt. Die
Markierung im Bereich der letzten zwei Tage weist Sie darauf hin, dass die Gangreserve demnächst
ablaufen wird. Sie sollten die Uhr dann wieder aufziehen, da in diesem Bereich die Ganggenauig-
keit abnehmen kann.
HINWEIS
Das Starten des Chronographen während der letzten zwei Tage vor Ablauf der Gangreserve kann
durch die zusätzliche Belastung das Uhrwerk stoppen. Ziehen Sie die Uhr vollständig bis zum spür-
baren Widerstand der Krone auf. Die volle Gangreserve von acht Tagen wird nur ohne eingeschal-
teten Chronographen erreicht. Die garantierten Gangwerte der Uhr gelten nur mit ausgeschaltetem
Chronographen.
BA_MXE0DJR1_REF5153_eu_IH.indd 10BA_MXE0DJR1_REF5153_eu_IH.indd 10 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 11 —
DAS ABLESEN DES CHRONOGRAPHEN
Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den zentralen
Sekundenstoppzeiger.
Minutenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die 60-Minuten-Einteilung mit sprin-
gendem Zeiger. Der Minutenzähler kann wie die normale analoge Zeitanzeige abgelesen werden, d. h.,
eine Umdrehung des Minutenzählers entspricht 60 Minuten.
DIE BEDIENUNG DES CHRONOGRAPHEN
Start: Sie starten den Chronographen durch Betätigen des Start-Stopp-Drückers.
Stopp: Sie stoppen den Chronographen durch nochmaliges Betätigen des Start-Stopp-Drückers.
Rückstellung: Betätigen Sie den Rückstelldrücker. Dabei werden alle Chronographenzeiger in die
Nullstellung zurückversetzt.
BA_MXE0DJR1_REF5153_eu_IH.indd 11BA_MXE0DJR1_REF5153_eu_IH.indd 11 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 12 —
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerdlegierungen
(beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kommen u.a. in Gegenständen
wie Lautsprechern und Mobiltelefonen sowie in Verschlüssen von Schmuck und Handtaschen vor–
können mechanische Uhren beim Kontakt mit solchen Magneten magnetisiert werden. Dieser Vorgang
kann zu einer permanenten Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische
Entmagnetisierung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnetfelder und über-
treffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch kann es auch hier in der
unmittelbaren Umgebung von sehr starken Magneten zu einer Magnetisierung des Werks kommen.
Wir empfehlen Ihnen daher, auch Uhren mit Weicheisen-Innengehäuse nicht in direkten Kontakt mit
starken Magneten zu bringen.
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an einen autori-
sierten IWC-Fachhändler (Official Agent), um Ihre Uhr auf Magnetismus prüfen zu lassen.
BA_MXE0DJR1_REF5153_eu_IH.indd 12BA_MXE0DJR1_REF5153_eu_IH.indd 12 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 13 —
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meterangaben, wie sie
sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit verwendet werden, können aufgrund
der oftmals verwendeten Testverfahren nicht mit der Tiefe eines Tauchgangs gleichgesetzt werden.
Meterangaben lassen deshalb auch keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglich-
keiten bei Feuchtigkeit, Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammen-
hang mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance.
Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Wasserdichtheit Ihrer Uhr sicherzustellen, muss diese mindestens einmal jährlich
durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss auch nach aussergewöhn-
lichen Belastungen durchgeführt werden. Werden diese Prüfungen nicht ordnungsgemäss durchge-
führt oder wird die Uhr von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche Garantie- oder
Haftungsansprüche ab.
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter IWC-Fachhändler
(Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.
BA_MXE0DJR1_REF5153_eu_IH.indd 13BA_MXE0DJR1_REF5153_eu_IH.indd 13 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 14 —
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw. Textilinlay versehen
ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes mit Wasser, öligen Stoffen, Lösungs-
und Reinigungsmitteln oder kosmetischen Produkten. Auf diese Weise können Sie Verfärbungen und
einer schnellen Alterung des Materials vorbeugen.
DER SERVICE AN IHRER
PORTUGIESER HAND-WOUND MONOPUSHER
Der optimale Wartungszyklus ist sowohl für Ihre IWC-Uhr als auch für Ihren einzigartigen Lebensstil
als exklusiv anzusehen. Der notwendige Wartungsrhythmus wird von Ihren individuellen Tragegewohn-
heiten bestimmt: der Häufigkeit des Tragens, Ihrer Umgebung und der Intensität Ihrer körperlichen
Aktivität. Daher empfehlen wir Ihnen einfach, Ihre Uhr ganz nach Ihrem persönlichen Ermessen weiter-
zutragen und sie nur zur Wartung zu geben, wenn Sie eine Abweichung von der gewohnten Leistung,
Funktion oder Zeitmessung bemerken.
BA_MXE0DJR1_REF5153_eu_IH.indd 14BA_MXE0DJR1_REF5153_eu_IH.indd 14 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 15 —
DIE GEHÄUSEMATERIALIEN
GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
EDELSTAHL niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
BRONZE niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
ROTGOLD/WEISSGOLD niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
ARMOR GOLD® niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
PLATIN niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
TITAN niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
TITANALUMINID niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
KERAMIK (ZIRKONOXID) niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
KERAMIK (BORCARBID) niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
CARBON niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
CERATANIUM® niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
WEITERE INFORMATIONEN UNTER WWW.IWC.COM/CASE-MATERIALS
Stand: März 2020 · Technische Änderungen vorbehalten.
BA_MXE0DJR1_REF5153_eu_IH.indd 15BA_MXE0DJR1_REF5153_eu_IH.indd 15 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 16 —
WELCOME
Welcome to the small circle of individuals who, if we are to be absolutely precise, demand slightly more
of a watch than absolute precision. Appreciation of a watch is more than mere appreciation of the
correct time. It is enthusiasm for an ingenious idea. For the interplay between precision and imagin-
ation. Between time and timelessness. Between boundaries and infinity. Between laws to which the
entire world is subject, and taste, which cannot be dictated to anyone. That is why, since 1868, we
have been devoting rather more of our time to watches that must not only run with absolute precision
but which also, with every passing second, exert a fascination with the great achievements of master
craftsmanship: a fascination with new inventions of a technical, material or formal nature, even if they
are concealed in minute details that are perhaps not even visible. You are now the owner of a beau-
tiful new example of this IWC tradition. We would like to congratulate you on your choice and send
you our best wishes for the time you will spend with your watch, which perhaps cannot be described
with any greater accuracy than it is here.
IWC Management
BA_MXE0DJR1_REF5153_eu_IH.indd 16BA_MXE0DJR1_REF5153_eu_IH.indd 16 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 17 —
THE TECHNICAL REFINEMENTS OF THE
PORTUGIESER HAND-WOUND MONOPUSHER
Your IWC watch shows you the time in hours, minutes and seconds, together with the date and the
power reserve. You can use the integrated chronograph (monopusher) to measure any period of time
in seconds and minutes. The mechanical movement has a power reserve of approximately 8 days
(192hours) when fully wound. Your Portugieser Hand-Wound Monopusher is protected by an arched-
edge sapphire glass of hardness grade 9 on Mohs’ scale. Your watch is water-resistant to 3 bar. To
ensure that this extraordinary watch continues to perform faultlessly in the future, it is essential to
observe a few important operating instructions.
BA_MXE0DJR1_REF5153_eu_IH.indd 17BA_MXE0DJR1_REF5153_eu_IH.indd 17 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 18 —
1 Hour hand
2 Minute hand
3 Minute counter
4 Chronograph seconds hand
5 Small seconds hand
6 Date display
7 Power reserve display
8 Start/stop push-button
and reset push-button
9 Crown
7
5
1
4
6
8
9
2
3
BA_MXE0DJR1_REF5153_eu_IH.indd 18BA_MXE0DJR1_REF5153_eu_IH.indd 18 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 19 —
FUNCTIONS OF THE CROWN
0 Normal position
1 Start/stop push-button
and reset push-button
2 Date setting
3 Time setting
NORMAL POSITION
With the crown in the normal position (0), you can wind the watch by turning the crown clockwise.
Always wind the watch fully, to the point at which you feel a distinct resistance in the crown. Your
watch has a power reserve of approximately 8 days (192 hours).
0 1 2 3
BA_MXE0DJR1_REF5153_eu_IH.indd 19BA_MXE0DJR1_REF5153_eu_IH.indd 19 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 20 —
DATE SETTING
If a month has fewer than 31 days, you will need to set the date manually to the first day of the following
month. Pull the crown out to position 2. You can now set the date by turning the crown to the left
(direct advance). You should not use the rapid adjustment function between 8 p.m. and 2 a.m.
because the movement automatically advances the date during this period.
TIME SETTING
Pull out the crown to position 3. This will stop the movement. To set the time accurately to the second,
it is best to stop the movement as the seconds hand passes 60. Now move the minute hand a few
minute strokes beyond the time to be set. Then position the minute hand by moving it gently back-
wards until it is exactly above the correct minute stroke. This ensures that the minute hand begins to
move immediately when you restart the movement. To start the seconds hand, push in the crown to
position 0. When setting the time, please be aware of the date change, which always takes place at
12 midnight. If this change has already taken place at 12 noon, you must move the hands forwards
by 12 hours.
BA_MXE0DJR1_REF5153_eu_IH.indd 20BA_MXE0DJR1_REF5153_eu_IH.indd 20 17.03.20 15:2717.03.20 15:27

PORTUGIESER HAND-WOUND MONOPUSHER
— 21 —
SETTING YOUR WATCH CORRECTLY
To set your watch correctly, proceed as follows:
– Wind the watch fully in position 0, to the point at which you feel a distinct resistance in the crown.
– Pull out the crown to position 2.
– Turn the crown to the left to advance the date display in steps. Set the display to yesterday’s date.
– Pull out the crown to position 3. This will stop the movement. To set the time accurately to the
second, it is best to stop the movement as the seconds hand passes 60.
– Turn the hands forwards until the date display changes to today’s date. The hands will now be
positioned between 12 midnight and 1 a.m.
– Now turn the hands forwards beyond the approximate time. Then move them backwards to the
correct time. If you are setting the watch in the afternoon, you must turn the hands past 12 (noon)
again.
– Push the crown back into position 0 to start the movement.
BA_MXE0DJR1_REF5153_eu_IH.indd 21BA_MXE0DJR1_REF5153_eu_IH.indd 21 17.03.20 15:2717.03.20 15:27
