IWC Schaffhausen AQUATIMER DEEP THREE User manual

www.iwc.com
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
MODE D’EMPLOI
ISTRUZIONI D’USO
INSTRUCCIONES DE MANEJO
MANUAL DE INSTRUÇÕES
IWE01443/08.14/0.25
REF. 3557
REFERENZ 3557
AQUATIMER
DEEP THREE

AQUATIMER DEEP THREE
— 3 —
AQUATIMER DEEP THREE
— 5 —
BEDIENUNGSANLEITUNG
Deutsch
— 23 —
OPERATING INSTRUCTIONS
English
— 39 —
MODE D’EMPLOI
Français
— 57 —
ISTRUZIONI D’USO
Italiano
— 75 —
INSTRUCCIONES DE MANEJO
Español
— 93 —
MANUAL DE INSTRUÇÕES
Português

AQUATIMER DEEP THREE
— 5 —
Willkommen im kleinen Kreis der Leute, die von ihrer Uhr ge-
nau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude
an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine
verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und
Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu
halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen
uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll,
sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meister-
leistungen ausgeht durch neue Erfindungen technischer, materieller oder formaler Na-
tur, selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar
ist. Ein schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir
möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für
eine Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.
DIE DIREKTION VON IWC

AQUATIMER DEEP THREE
— 6 —
DIE TECHNISCHEN FEINHEITEN DER AQUATIMER DEEP THREE
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum
und die aktuelle bzw. die während eines Tauchganges maximal erreichte Tauchtiefe.
Mit einem Druckwandler wird der Wasserdruck (und damit die Tauchtiefe) gemessen
und auf die Zeiger zur Anzeige der Tauchtiefe und der maximal erreichten Tauchtiefe
bis 50 Meter übertragen. Die Anzeige der Tauchtiefe kann vor einem Tauchgang über
die Justierkrone auf null eingestellt werden, um Schwankungen des Luftdrucks zu
korrigieren. Auf dem Innendrehring, der aus Sicherheitsgründen nur im Gegenuhrzei-
gersinn verstellt werden kann, wird die Dauer des Tauchganges abgelesen. Ihre Uhr
ist wasserdicht 10 bar und geschützt durch ein Saphirglas des Härtegrades 9 nach
Mohs. Das mechanische Uhrwerk mit automatischem Aufzug hat eine Gangreserve
nach dem Vollaufzug von ca. 42 Stunden. Damit diese aussergewöhnliche Uhr ihre
zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungs-
hinweise unbedingt beachten.

AQUATIMER DEEP THREE
— 7 —
1Stundenzeiger
2Minutenzeiger
3Sekundenzeiger
4Datumsanzeige
5drehbare Lünette
(Aussendrehring)
6Innendrehring
7Tauchtiefenskala in Metern
Tiefenanzeiger (blau) 8
Maximaltiefenanzeiger (rot) 9
verschraubte Krone 10
Justierkrone mit integriertem 11
Druckwandler
Rückstelldrücker 12
Markierung des maximalen 13
Messbereichs (MAX. DEPTH)
3
2
4
10
1
5
6
7
8
9
11
12
13

AQUATIMER DEEP THREE
— 8 —

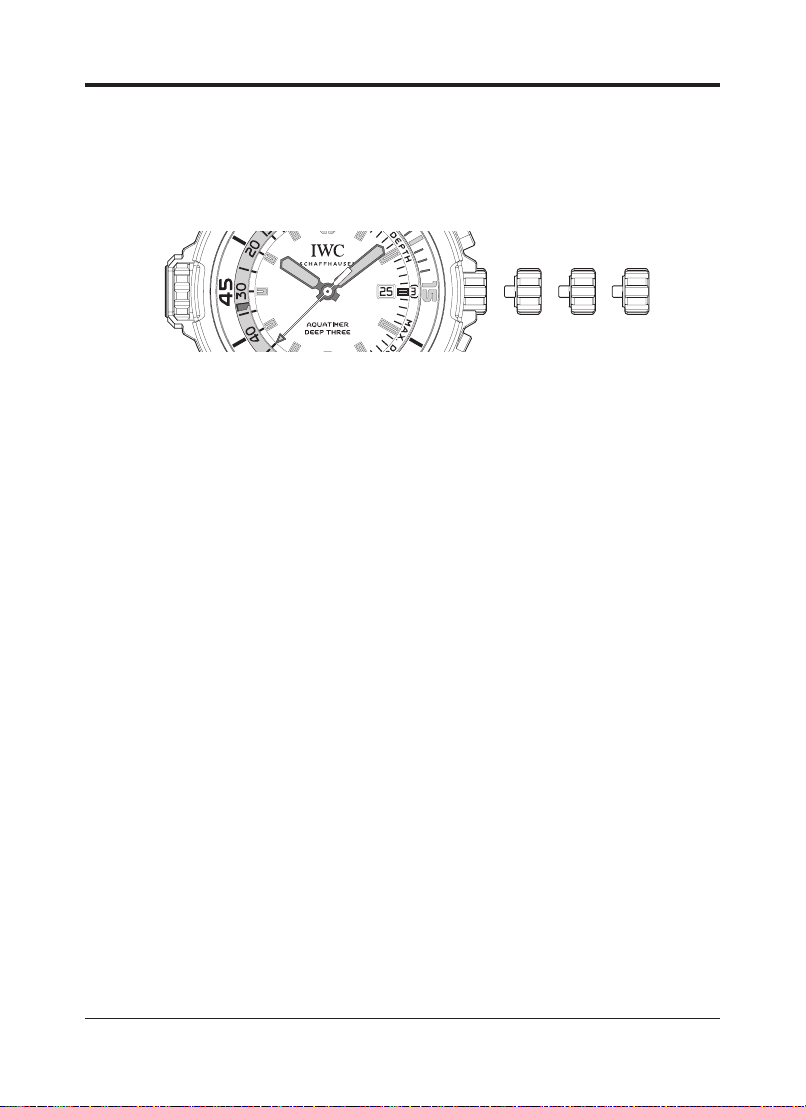

DIE FUNKTIONEN DER KRONE
X — Normalstellung (verschraubt)
0 — Aufzugsstellung
1 — Datumseinstellung
2 — Zeiteinstellung
DIE NORMALSTELLUNG
Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Positi-
on X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und das
Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Wasser geschützt. Zum
Entsichern wird die Krone durch Linksdrehen losgeschraubt und befindet sich dann
automatisch in Position 0, der Aufzugsstellung. Durch Drücken der Krone in Position X
und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss
aber für den normalen Gebrauch immer wieder verschraubt werden (Position X). Unter
Wasser darf auf keinen Fall eine Manipulation an der Krone vorgenommen werden.
X 0 1 2

AQUATIMER DEEP THREE
— 9 —
DIE AUFZUGSSTELLUNG
In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von
Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der
Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzu-
ziehen, da dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tragen der Uhr
muss sich die Krone immer in Position X befinden.
DIE DATUMSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten
Tag des Folgemonats einstellen. Lösen Sie dazu die verschraubte Krone und ziehen Sie
diese in Position 1. Durch Linksdrehen können Sie nun das Datum verstellen (Direkt-
schaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vor-
nehmen, da in dieser Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird.

AQUATIMER DEEP THREE
— 10 —
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein se-
kundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des
Sekundenzeigers über der 60 angehalten wird. Bewegen Sie nun den Minutenzeiger
einige Minutenstriche über die einzustellende Zeit hinaus. Positionieren Sie anschlies-
send den Minutenzeiger durch eine leichte Rückwärtsbewegung exakt über den einzu-
stellenden Minutenstrich. Durch diese Vorgehensweise wird sichergestellt, dass sich
beim Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fortbewegt. Zum
Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beach-
ten Sie bei der Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr)
erfolgt. Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen Sie die
Zeiger um 12 Stunden vorwärtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss
aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).
DAS ZEITABLESEN BEI DUNKELHEIT
Das Zifferblatt, der Stunden- und Minutenzeiger, die Markierungen auf dem Innen-
drehring sowie die Tauchtiefenskala Ihrer Uhr sind mit Leuchtelementen versehen,
die auch bei völliger Dunkelheit ein einwandfreies Ablesen der Zeit ermöglichen. Als
Orientierungshilfe dienen die beiden Leuchtelemente bei 12 Uhr.

AQUATIMER DEEP THREE
— 11 —
DAS MARKIEREN DES BEGINNS EINES TAUCHGANGES
Durch Drehen der Lünette lässt sich das Dreieck auf dem Innendrehring zum Minu-
tenzeiger einstellen. Somit kann der gewünschte Zeitpunkt (z. B. die Einstiegszeit
zu Beginn des Tauchganges) eingestellt werden. Am Innendrehring können Sie die
verflossene Zeit (z. B. die Dauer des Tauchganges) ablesen. Aus Sicherheitsgründen
lässt sich der Innendrehring nur im Gegenuhrzeigersinn drehen. Die hör- und fühlbare
Rastung erfolgt in Minutenschritten, und der Drehring ist durch die nachleuchtenden
Markierungen auch im Dunkeln sichtbar.

AQUATIMER DEEP THREE
— 12 —
DIE TIEFENANZEIGE DER AQUATIMER DEEP THREE
Die Verwendung der Uhr als Zeit- und Tiefenmesser beim Tauchen setzt eine
entsprechende Tauchsportausbildung sowie eine regelmässige Prüfung der
Wasserdichtheit und Funktion der Tiefenanzeige der Uhr durch eine IWC-Ser-
vicestelle voraus. Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss
diese mindestens einmal jährlich durch eine IWC-Servicestelle geprüft werden.
Die üblichen und teilweise vorgeschriebenen Tauchcomputer oder sonstige Tauch-
messgeräte («Log-Geräte») dürfen durch die Uhr und ihre rein mechanische Tiefen-
anzeige keinesfalls ersetzt werden. Die Uhr und ihre rein mechanische Tiefenanzeige
sind ausschliesslich für den Gebrauch als Hilfsinstrument für die Zeit- und Tiefen-
messung bestimmt.
Es empfiehlt sich, die Messergebnisse der Uhr mit den betreffenden Informationen
des Tauchcomputers abzugleichen, um ein Gefühl für die Messgenauigkeit der Uhr
zu bekommen.
Sollten Sie sich im Notfall (Ausfall des Tauchcomputers oder anderer Tauchmess-
geräte) auf die Angaben der Uhr und deren rein mechanischer Tiefenanzeige verlas-
sen, sind unbedingt die durch mechanische und physikalische Einflüsse gegebenen
Ungenauigkeiten zu berücksichtigen.
Die Tauchtiefe wird nur bis max. 50 Meter angezeigt (13). Bei grösseren Tauchtiefen
wird die Tauchtiefenanzeige mechanisch entlastet, um Beschädigungen zu verhindern.

AQUATIMER DEEP THREE
— 13 —
HINWEIS VOR DEM TAUCHEN
Bitte beachten Sie den Abschnitt «Die Tiefenanzeige der Aquatimer Deep Three» auf
der vorherigen Seite. Vor dem Tauchen muss die Uhr einer Sichtkontrolle unterzogen
werden. Sollte die Uhr sichtbare Beschädigungen, Kondenswasser am Glas, Wasser
im Gehäuse oder sonstige Anzeichen eines Fehlers aufweisen, darf sie nicht als Zeit-
und Tiefenmesser zum Tauchen verwendet werden und ist auf jeden Fall einer IWC-
Servicestelle zur Kontrolle zu übergeben.
FUNKTION DER TIEFENANZEIGE
Beim Tauchen zeigt der blaue Tiefenzeiger (8) die aktuelle Tiefe an, die auf der Tauch-
tiefenskala (7) abgelesen werden kann. Der rote Maximaltiefenzeiger (9) bewegt sich
beim Abtauchen synchron mit dem Tiefenzeiger. Beim Auftauchen bleibt der Maximal-
tiefenzeiger auf der maximal erreichten Tauchtiefe stehen, während der Tiefenzeiger
analog der abnehmenden Tiefe zurückgeht.
Die Rückstellung des Maximaltiefenzeigers erfolgt durch Betätigen des Rückstell-
drückers (12).
Um Beschädigungen zu verhindern, wird die Tauchtiefenanzeige ab ca. 50 Me-
tern Tauchtiefe mechanisch entlastet. Dadurch werden grössere Tauchtiefen
nicht mehr angezeigt (13).

AQUATIMER DEEP THREE
— 14 —
DIE JUSTIERUNG DER TIEFENANZEIGE
Durch Drehen der Justierkrone (11) kann die Tiefen-
anzeige auf null justiert werden, um Schwankungen
des Luftdrucks zu korrigieren. Diese Korrektur sollte
vor jedem Tauchgang erfolgen. Für eine möglichst
genaue Justierung gehen Sie wie folgt vor: Zuerst
den Tiefenmesser auf «unter null» (z. B. –2 Meter)
einstellen. Anschliessend muss die Rückstellung des
Maximaltiefenzeigers bedient werden (Betätigen des
Rückstelldrückers (12)). Durch Drehen der Justierkro-
ne (11) kann nun der Tiefenmessmechanismus auf null
justiert werden.

AQUATIMER DEEP THREE
— 15 —
DIE UNGENAUIGKEIT DER TIEFENANZEIGE
Überdruck in bar
Toleranzbereich
Anzeige in m

AQUATIMER DEEP THREE
— 16 —
HINWEIS
Tauchgeräte sind extremer Beanspruchung und Korrosion ausgesetzt. Zur dauerhaf-
ten Funktion sind regelmässige Inspektion und Wartung erforderlich. Bei regelmässi-
gem Taucheinsatz empfiehlt IWC, Ihre Uhr mindestens einmal jährlich durch einen
autorisierten IWC-Fachhändler (Official Agent) warten zu lassen. Gerätetauchen ist
eine gefährliche Sportart, die mit hohem Verletzungsrisiko und Lebensgefahr verbun-
den ist. Gerätetauchen darf daher nur von völlig gesunden und geschulten Personen
mit entsprechenden Kenntnissen ausgeübt werden. Sie müssen alle Sicherheitsvor-
schriften beachten und zum Tauchen zertifiziert sein. Auch bei Einhaltung aller Vor-
schriften können Dekompressionskrankheit oder andere Verletzungen auftreten. Bei
Verwendung Ihrer Taucheruhr müssen Sie die Bedienungsanleitung beachten. Sie sind
für Ihre eigene Sicherheit verantwortlich. Überschreiten Sie nicht die empfohlenen
oder angegebenen Kräfte, Tiefen und andere Faktoren für die sichere Verwendung der
Uhr. Beachten Sie für jeden Tauchgang alle Warnhinweise, die Betriebsanleitung, An-
weisungen sowie die Voraussetzungen an Sicherheitsschulung oder Erfahrung. Über-
prüfen Sie die Uhr vor jedem Einsatz. Seien Sie besonders sorgfältig und aufmerksam.
Machen Sie sich mit den Notfallmassnahmen vertraut. Bitte beachten Sie auch die
Internationale IWC-Garantie. Im Übrigen übernimmt IWC Schaffhausen keine Haftung
für Schäden aus oder im Zusammenhang mit dem Gebrauch der Uhr. Sie tragen die
Verantwortung für die mit dem Tauchen verbundenen Risiken.

AQUATIMER DEEP THREE
— 17 —
DAS WECHSELN ZWISCHEN VERSCHIEDENEN
BANDVARIANTEN
Ihre Aquatimer Deep Three verfügt über ein patentiertes IWC-
Armband-Schnellwechselsystem, mit dem mühelos und ohne
Werkzeug zwischen den angebotenen Bandvarianten gewechselt
werden kann. Drücken Sie zum Entfernen des Bandes kräftig mit
dem Daumennagel den Rasthebel (1), der sich auf der Unterseite
des Bandanstosses befindet, nach aussen.
Kippen Sie nun das Band nach innen (2) und schieben es nach
oben vom Gehäuse weg (3).
Zum Anbringen des Bandes hängen Sie die Einkerbung des
Bandanstosses von oben in den Spannstift des Gehäuses ein (4).
Kippen Sie nun das Band nach aussen (5) und drücken Sie gleich-
zeitig senkrecht von aussen auf den Bandanstoss, um den Me-
chanismus einrasten zu lassen (6).
1
6
5
2
4
3
7
8
1
6
5
2
4
3
7
8
1
6
5
2
4
3
7
8
1
6
5
2
4
3
7
8

AQUATIMER DEEP THREE
— 18 —
Erst nach dem deutlich hör- und spürbaren Einrasten des Bandes ist eine sichere
Funktion gewährleistet.
Bitte beachten Sie bei Verwendung des Kautschukarmbandes, dass sich die Band-
hälfte mit Schliesse an der 12-Uhr-Position des Gehäuses befinden sollte.
Bitte beachten Sie unbedingt die Anweisungen zum Wechseln
zwischen verschiedenen Bandvarianten.
Überprüfen Sie nach jedem Bandwechsel unbedingt den festen
Sitz, indem Sie beide Bandhälften kräftig nach oben (7) und unten
(8) ziehen.
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerd-
legierungen (beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kom-
men u. a. in Gegenständen wie Lautsprechern, Schmuck sowie Verschlüssen von
Mobiltelefon- und Handtaschen vor – können mechanische Uhren beim Kontakt mit
solchen Magneten magnetisiert werden. Dieser Vorgang kann zu einer permanenten
Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische Entmagnetisie-
rung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnetfel-
der und übertreffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch
kann es auch hier in der unmittelbaren Umgebung von sehr starken Magneten zu einer
Magnetisierung des Werkes kommen. Wir empfehlen Ihnen daher, auch Uhren mit
Weicheisen-Innengehäuse nicht in direkten Kontakt mit starken Magneten zu bringen.
1
6
5
2
4
3
7
8

AQUATIMER DEEP THREE
— 19 —
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an
einen autorisierten IWC-Fachhändler (Official Agent), um Ihre Uhr auf Magnetismus
prüfen zu lassen.
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meter-
angaben, wie sie sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit ver-
wendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit der
Tiefe eines Tauchganges gleichgesetzt werden. Meterangaben lassen deshalb auch kei-
ne Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe
und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang mit der
Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance.
Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens ein-
mal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss
auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese Prü-
fungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisierten
Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter
IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

AQUATIMER DEEP THREE
— 20 —
DAS REINIGEN DER UHR NACH DEM TAUCHEN
Nach dem Tauchen – speziell nach dem Tauchen in Meerwasser – sollte die Uhr unter
fliessendem Leitungswasser abgespült werden. Dadurch verhindern Sie eine Salzver-
krustung an Gehäuse, Band und Verschluss. Spülen Sie auch den Nassbereich des
SafeDive-Systems, indem Sie Wasser durch die Bohrungen des Schutzbügels auf der
rechten Gehäuseseite fliessen lassen. Vergessen Sie keinesfalls, auch den Druck-
wandler auf der linken Gehäuseseite gründlich zu spülen.
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw.
Textilinlay versehen ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes
mit Wasser, öligen Stoffen, Lösungs- und Reinigungsmitteln oder kosmetischen Pro-
dukten. Auf diese Weise können Sie Verfärbungen und einer schnellen Alterung des
Materials vorbeugen.
DER SERVICE AN IHRER AQUATIMER DEEP THREE
Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterlie-
gen einige Teile einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnut-
zungsstellen immer optimal geölt sind und dass die Verschmutzung des Öles durch
metallischen Abrieb rechtzeitig beseitigt wird. Wir empfehlen deshalb, an Ihrer Uhr
ca. alle fünf Jahre einen Unterhaltsservice durchführen zu lassen. Wenden Sie sich
dazu an einen autorisierten IWC-Fachhändler (Official Agent) oder direkt an den IWC-
Kundendienst in Schaffhausen.
