Jøtul FS 74 User manual

Jøtul FS 74
Monterings- og bruksanvisningen må oppbevares under hele produktets levetid. Manualen skal opbevares under hele
produktets levetid. Manualen skall sparas under hela produktens levtid. These instructions must be kept for future
references.
NO - Monteringsanvisning 5
SE - Monteringsanvisning 16
FI - Asennus- ja käyttöohje 26
GB - Installation Instructions 36
Jøtul FS 74
Manual version P02
Jøtul FS 74

2

NORGE
Følgende punkter er sjekket under/etter installasjonen:
OK Ikke OK
Er ildstedet montert etter monteringsanvisningen?
Er størrelsen/avstand til brannmur i henhold til mont. anvisningen?
Er avstand til brennbart materiale kontrollert?
Er avstand til tak kontrollert?
Er underlagsplate/forplatens størrelse i henhold til mont. anvisningen?
Tåler gulvet vekten av ildsted med omramming?
Er røykinnføring/innmuringsstuss montert?
Er røykrøret montert med stigning fra ildsted mot skorstein?
Er ildstedet sikret tilstrekkelig tilførsel av forbrenningsluft?
Er det fjernet et ildsted?
Er tidligere hull i skorsteinen forskriftsmessig fjernet?
Er ildstedet prøvefyrt og fungerer tilfredsstillende?
Installasjonen er utført av:
OBS! Husk at huseier plikter å melde fra til kommunen ved Brann og Feiervesen om at ildsted er montert i følge
norsk regelverk
Sørg derfor at denne side blir utfylt og at en kopi sendes til det stedlige Brann og Feiervesen samt ta godt vare
på originalen da denne er et verdipapir for boligen.
Dette er forutsetningen for at Jøtuls reklamasjonsrett (10 år på utvendige støpejernsdeler, 2 år på dørglass) er
gjeldende.
Meldeskjema og sjekkliste for montering av ildsted
Eiers navn
Eiendommens adresse:
Ildstedets navn og type:
Skorsteinstype (eks. tegl, element eller stålskorstein):
Gnr.Bnr.
Tlf.
Maks. effekt i kW Brenseltype
Høyde fra røykinnføring til skorsteinstopp og innvendig diameter):
Meter Dia. Ø mm
Antall ildsteder på skorsteinen:
Stk.
Post nr. Sted
Sted Dato Eiers signatur

4

5
På samtlige av våre produkter finnes
et skilt som angir serienummer
og år. Skriv av dette nummeret på
avmerket sted.
For at garantien skal gjelde, skal
serienummeret og garantikort/
kvittering alltid presenteres ved
kontakt med forhandler eller Jøtul.
les combustibles recommandés.
Respectez les consignes d'utilisation. Utilisez uniquement
Verwenden Sie nur empfohlenen Brennstoffen.
Montage- und Bedienungsanleitung beachten.
Follow user`s instructions. Use only recommended fuels.
standard
Certificate/
The appliance can be used in a shared flue.
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
Serial no: Y-xxxx, Year: 200x
Manufacturer:
N-1602 Fredrikstad
Norway
Jøtul AS
POB 1441
Sweden
EUR Intermittent
Nominal heat output
Norway
Country
Operational type
Fuel type
Operation range
Efficiency
Klasse II
Classification
Standard
Flue gas temperature
Room heater fired by solid fuel
Product:
Jøtul
SP Sveriges Provnings- och
221546
Forskningsinstitut AB
SP Swedish National
Testing and Research
Institute
:
Approved by
:
:
:
:
:
:
:
Minimum distance to adjacent combustible materials:
OGC
SP
EN
Serial no.
1.0 Forhold til myndighetene
Jøtul FS 74 er et frittstående produkt der Jøtul I 520 er brukt
som brennkammer, og kan plasseres mot brennbar vegg
med de avstander som er beskrevet i fig. 1.
Installasjonen av et ildsted må være i henhold til det
enkelte lands lover og regler.
Alle lokale forordninger skal også overholdes ved
installasjonen av produktet.
Kontakt dine lokale bygningsmyndigheter angående restriksjoner
og installasjonskrav.
Installasjonen kan først tas i bruk når den er inspisert og funnet
i orden av kvalifisert personell.
Produktet er testet og dokumentert som frittstående ildsted i
henhold til EN 13240.
Godkjenningsskiltet for det frittstående produktet er vedlagt
omrammingens monteringsanvisning. Dette klippes og festes
på undersiden av topp-platen til vednisjen.
2.0 Tekniske data for
brennkammer
Materiale: Støpejern
Overflatebehandling: Sort lakk
Type brensel: Ved
Maks. vedlengde: 50 cm
Røykuttak: Topputtak eller 45o rotert posisjon
for bakuttak.
Røykrørsdimensjon: Ø 150 mm
Vekt ca.: 110 kg + 261 kg
Tilleggsutstyr: Gulvplate , Adapter for
uteluftstilkobling og Kit for Ø 80
uteluftsslange.
Produktmål, avstander Se fig. 1
Partikkelemisjon ihht. NS 3059: 1,88 g/kg innfyrt tørr ved
Tekniske data i h.h.t. EN 13240
Nominell varmeavgivelse: 7 kW
Virkningsgrad: 77 %
CO emisjon (13% O2): 0,07 %
CO emisjon (13% O2): 884 mg/Nm3
OGC emisjon (13% O2): 60 mg/Nm3
Støv emisjon (13% O2): 14 mg/Nm3
Røykgass temp: 305 °C
Røykgass massestrøm: 7,1 g/s
Skorsteinstrekk, EN 13229: 12 Pa
Anbefalt trekk ved røykstuss: 16-18 Pa
Brenselsforbruk: 2,3 kg/h
Innfyringsmengde; nominell 1,7 kg
Maks innfyring: 3,4 kg pr ilegg og 3,8 kg/h
Driftsform: Intermitterende
Med intermitterende forbrenning menes her vanlig bruk av et
ildsted. Dvs. at ved fortsatt ønsket fyring, legges i nytt brensel
straks det forrige ilegget har brent ned til glør.
NORSK
Innhold
1.0 Forhold til myndighetene..........................5
2.0 Tekniske data .............................................5
3.0 Sikkerhet ....................................................7
4.0 Installasjon................................................ 8
5.0 Ferdig montert ........................................14
6.0 Tilleggsutstyr ...........................................14
7.0 Gjenvinning.............................................. 15
8.0 Reklamasjonsrett..................................... 15

6
Jøtul FS 74
Minimums avstander
2350
Avstand til tak
Min. mål gulvplate X,Y: Ihht. nasjonale lover og regler
Tilleggsutstyr: Hull i gulv for Ø 80 mm uteluftstilkobling
Brennbar vegg Jøtul JGWF - 5 Brannmursplate
900161 - P00
Tilleggsutstyr: kit for Ø 80 mm uteluftstilkobling
1225
Avstand til røyuttak
Ø 154 Røykuttak
574
1690
787
434
980
1690
500
488
700
1000
1000
341
125
2
522
600
341
837
50
500
294
987
700
X
Y

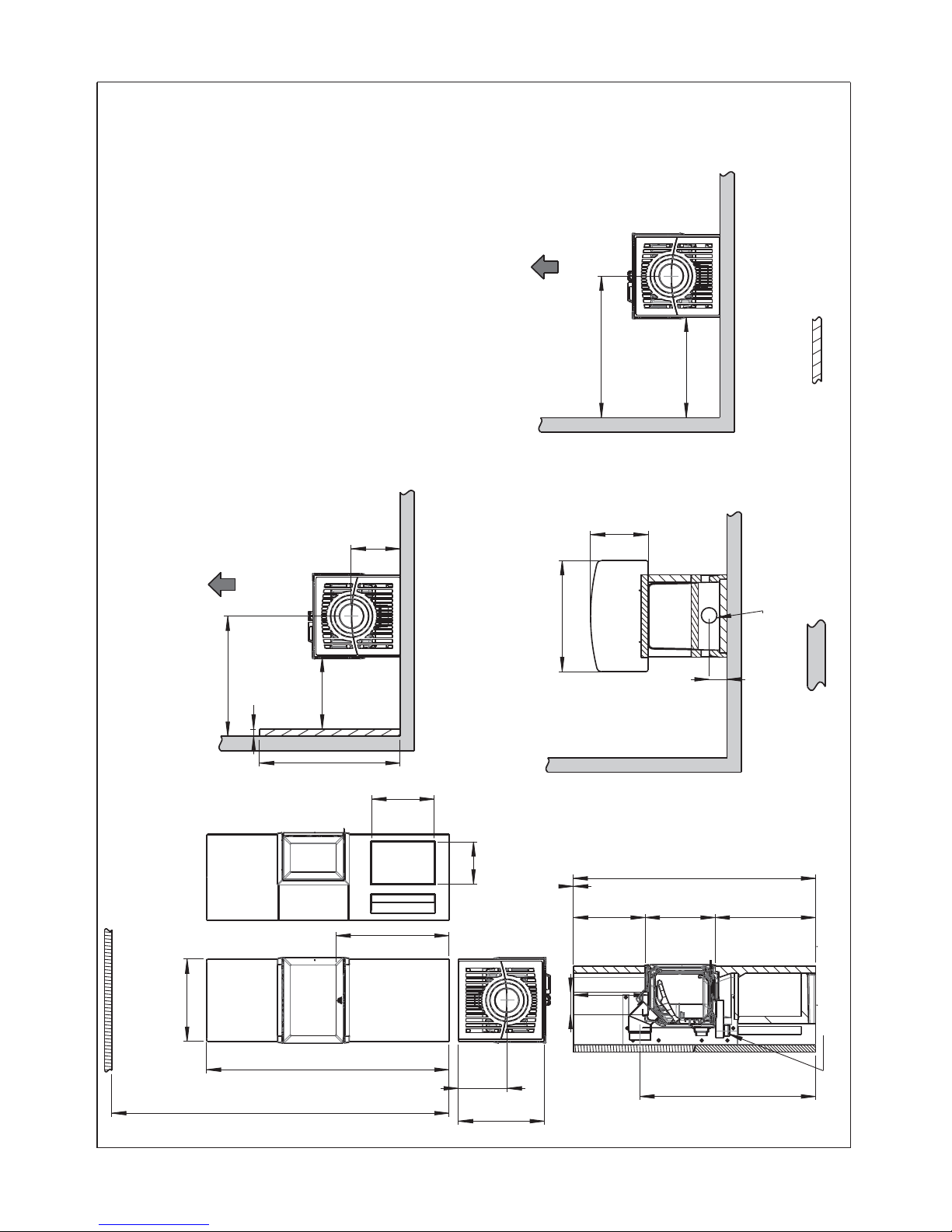

Fig. 1
NORSK

7
NORSK
3.0 Sikkerhet
OBS! For å sikre optimal funksjon og sikkerhet anbefaler Jøtul
at installasjonen utføres av kvalifisert montør (se komplett
forhandlerliste på www.jotul.com).
Eventuelle endringer på produktet som foretas av forhandleren,
montøren eller brukeren, kan føre til at produktet og
sikkerhetsfunksjonene ikke fungerer som de skal. Det samme
gjelder montering av tilbehør eller tilleggsutstyr som ikke er
levert av Jøtul. Dette kan også skje dersom elementer som
er nødvendige for ildstedets funksjon og sikkerhet, har blitt
demontert eller fjernet.
I alle disse tilfellene fraskriver produsenten seg sitt ansvar, og
reklamasjonsretten bortfaller.
3.1 Brannforebyggende tiltak
Enhver bruk av ildstedet kan representere en viss fare. Ta derfor
hensyn til følgende anvisninger:
• Minste tillatte sikkerhetsavstander ved installering og bruk av
ildstedene finnes i fig. 1 i produktenes installasjonsmanualer.
• Sørg for at møbler og annet brennbart materiale ikke kommer
for nær ildstedet. Minste avstand foran ildstedsåpningen til
brennbart materiale skal være 1000 mm.
• La ilden brenne ut. Slukk den aldri med vann.
• Ildstedet blir varmt under fyring,og kan forårsake forbrenning
hvis det berøres.
• Fjern asken kun når ildstedet er kaldt.Aske kan inneholde glør
og bør derfor oppbevares i en ubrennbar beholder.
• Aske må plasseres forsvarlig utendørs,eller tømmes der dette
ikke medfører brannfare.
Ved brann i skorstein:
• Steng alle luker og ventiler.
• Hold ileggsdøren lukket.
• Kontroller loft og kjeller for røykutvikling.
• Ring brannvesenet.
• Før ildstedet kan taes i bruk etter en brann eller et branntilløp,
må ildstedet og skorsteinen være kontrollert og funnet i orden
av fagkyndig personell.
3.2 Gulv
Fundamentering
Man må forsikre seg om at fundamentet er dimensjonert for
ildstedet. Se «2.0 Tekniske data» for angivelse av vekt.
Gulv som ikke er festet til fundamentet - såkalt flytende gulv-
anbefales fjernet under en installasjon.
Krav til beskyttelse av tregulv under ildstedet
Produktet har integrert gulvbeskyttelse, og kan derfor plasseres
direkte på et tregulv.
Krav til beskyttelse av brennbart gulv foran
ildstedet
Forplaten må være i henhold til nasjonale lover og regler.
Kontakt dine lokale bygningsmyndigheter angående restriksjoner
og installasjonskrav.
For Norge: Min. 300 mm fremfor ileggsåpning, og bredde
minimum lik ileggsåpningen.
3.3 Vegg
Avstand til vegg av brennbart materiale - se fig. 1.
Ildstedet er tillatt brukt med halvisolert røykrør med de avstander
til vegg av brennbart materiale som vist i fig. 1.
NB! Sørg forat møblerog annet brennbart materialeikkekommer
for nær ildstedet. Minste avstand foran ildstedsåpningen til
brennbart materiale skal være 1000 mm.
3.4 Tak
Det må være en avstand på minimum 650 mm til brennbart tak
over ildstedet. Dvs. minimum 2340 mm takhøyde.
3.5 Luftsirkulasjon
Mellom brennkammeret og omrammingen skal det strømme
luft. Dette som sikkerhet for at varmeoppbygging inne i
omrammingen ikke skal bli for stor. NB! Det er svært viktig at
luftåpninger ikke tildekkes. Se fig. 1 for avstander.
Mengden forbrenningsluft for Jøtuls produkter er ca.25-40 mD/h.
3.7 Stålskorstein
Skal toppmontert stålskorstein benyttes,monteres en halvisolert
skorstein helt ned til innsatsen.

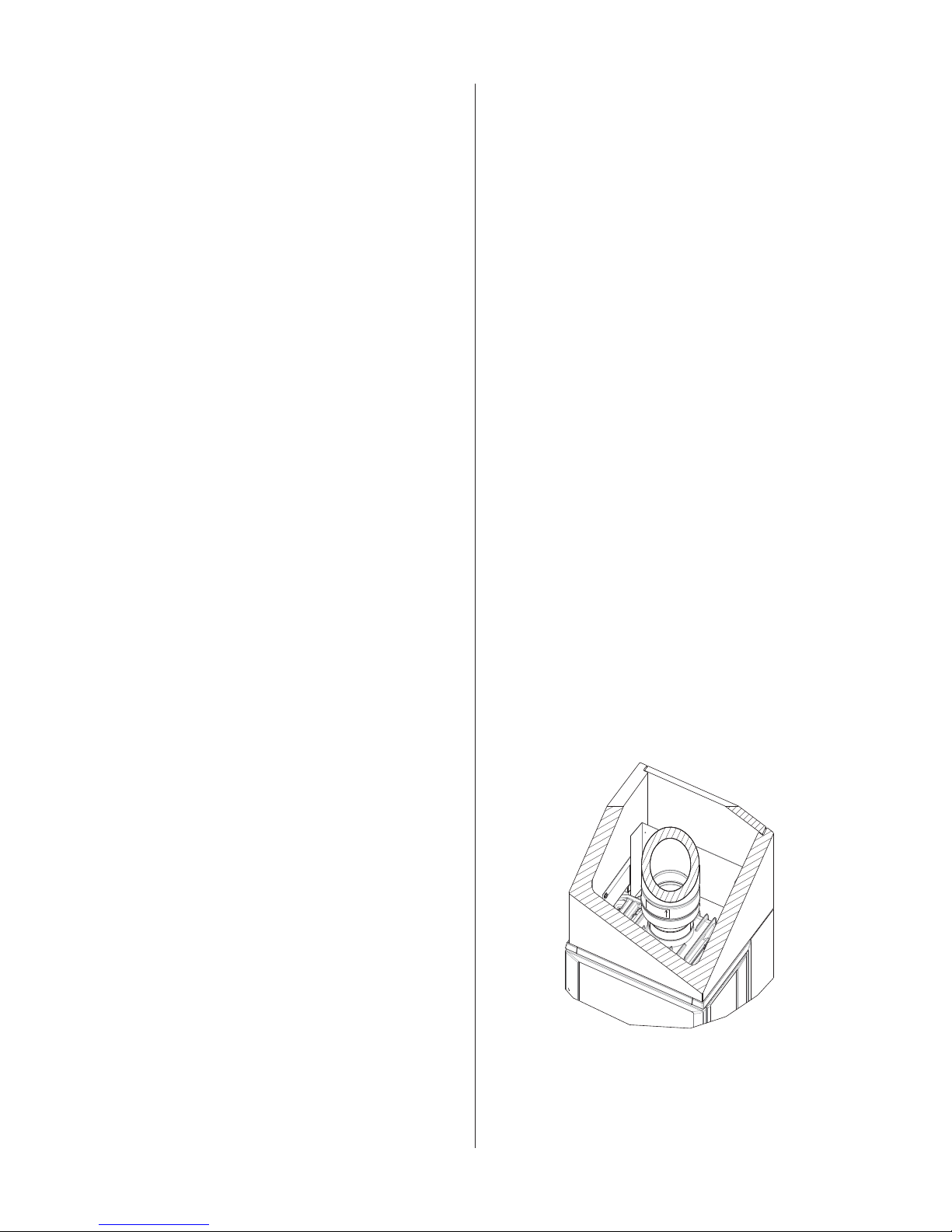

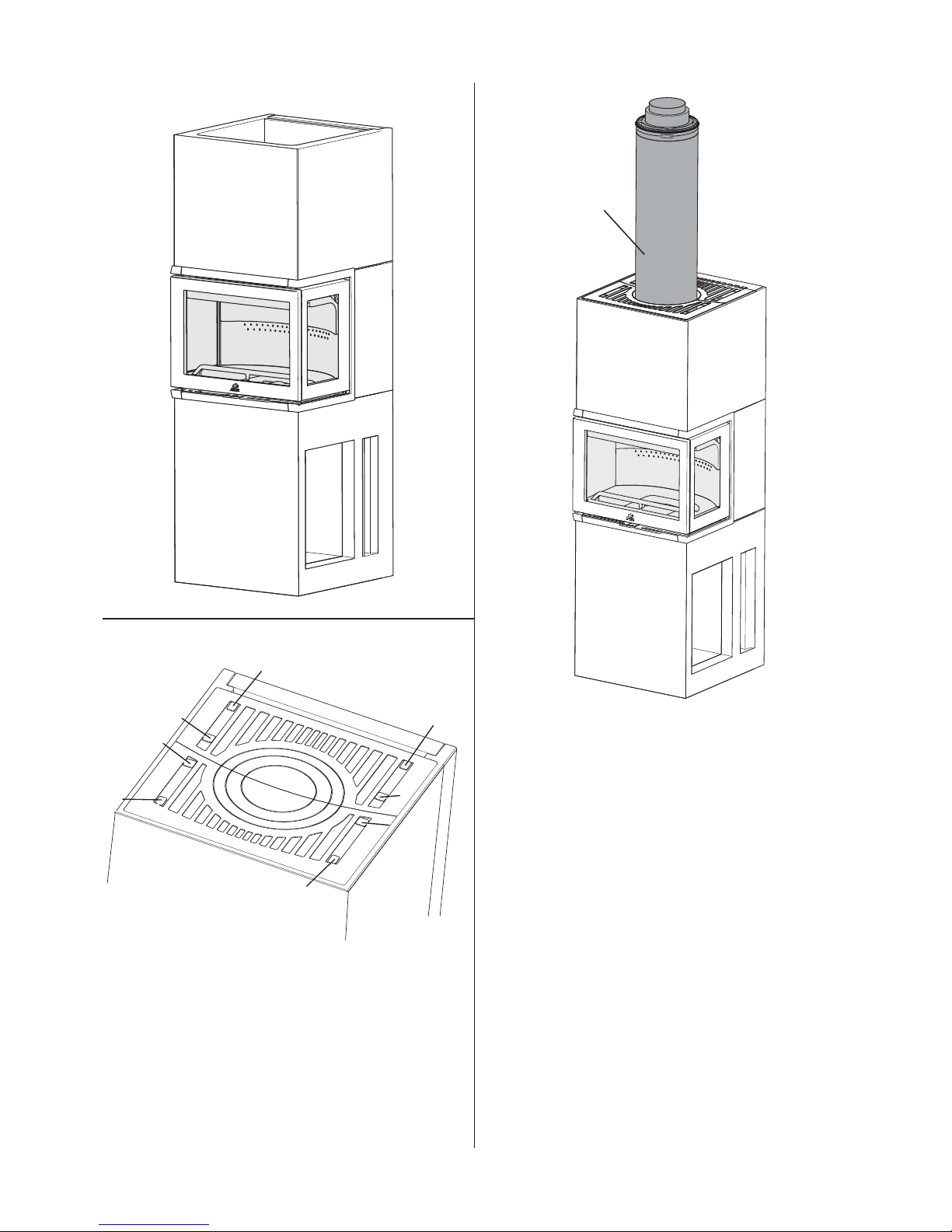

Fig. 2
Monter deretter stålskorsteinen etter bruksanvisningen.
• Ildstedet må tilknyttes skorstein og røykrør godkjent for
fastbrensel fyrt ildsted med røykgasstemperatur 305 °C.
• Skorsteinstverrsnittetmåminimumværelikrøykrørstverssnitt.
Ø 150 mm/177 cm2tverrsnitt.
• Flere fastbrensel fyrte produkter kan tilknyttes samme
pipeløp dersom skorsteinstverrsnittet er tilstrekkelig.Kontakt

8
dine lokale bygningsmyndigheter angående restriksjoner og
installasjonskrav.
• Tilslutning til skorstein må utføres i henhold til
skorsteinsleverandørenes monteringsanvisninger.
• Se til at røykrøret får stigning hele veien frem til skorsteinen.
• Vær obs på at tilslutninger må ha en viss fleksibilitet.
Anbefalt skorsteinstrekk er 16 - 18 Pa.
4.0 Installasjon
NB! Kontroller at ildstedet er fritt for skader før installasjonen
begynner.
NB! Produktet er tungt! Sørg for hjelp når det skal settes opp
og monteres.
NB! Les monterings- og bruksanvisningene for Jøtul I 520 (kat.
nr. 10044945 og Jøtul FS 74 (kat. nr.10046753) nøye før ildstedet
monteres!
Bruk medfølgende acrylmasse i alle skjøter.
4.1 Før installasjon

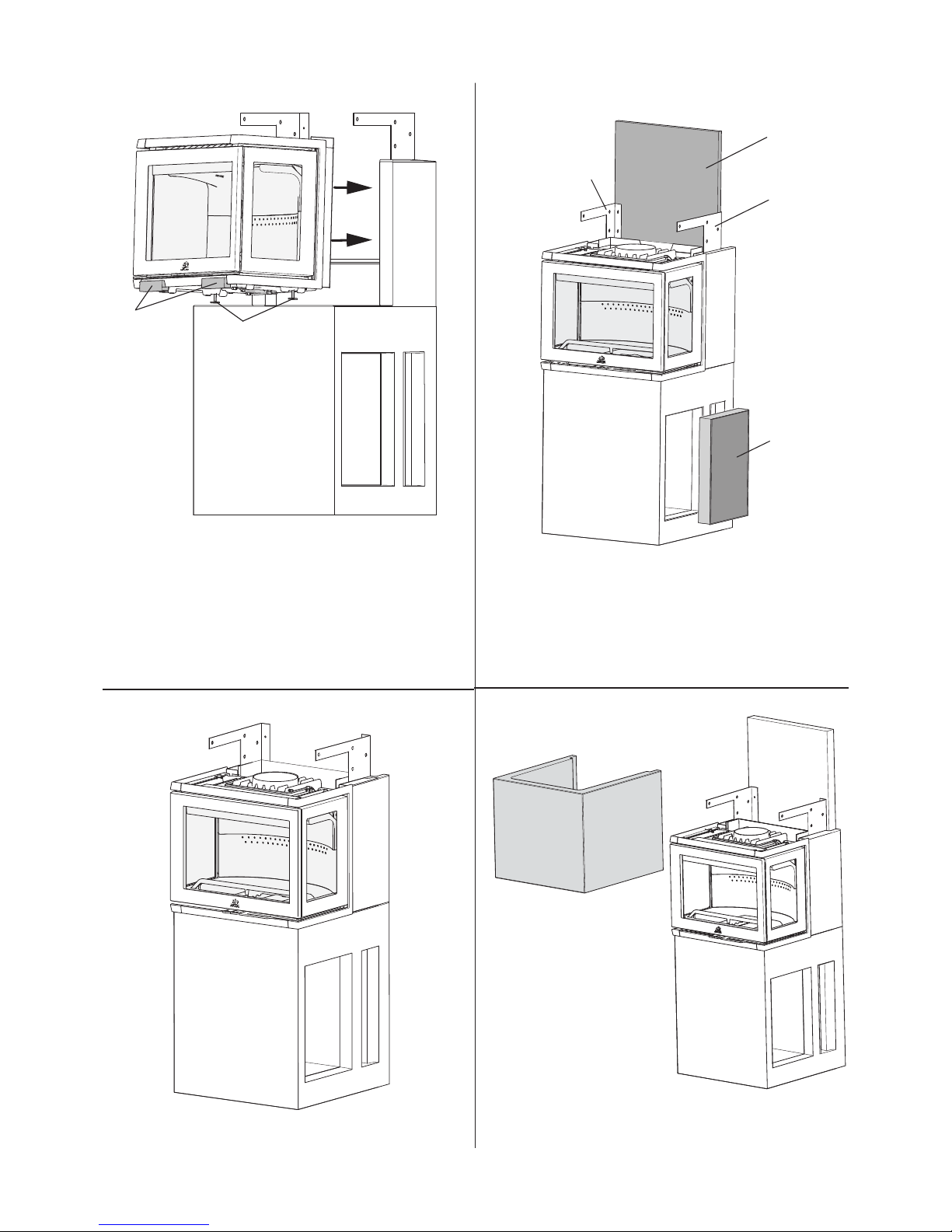

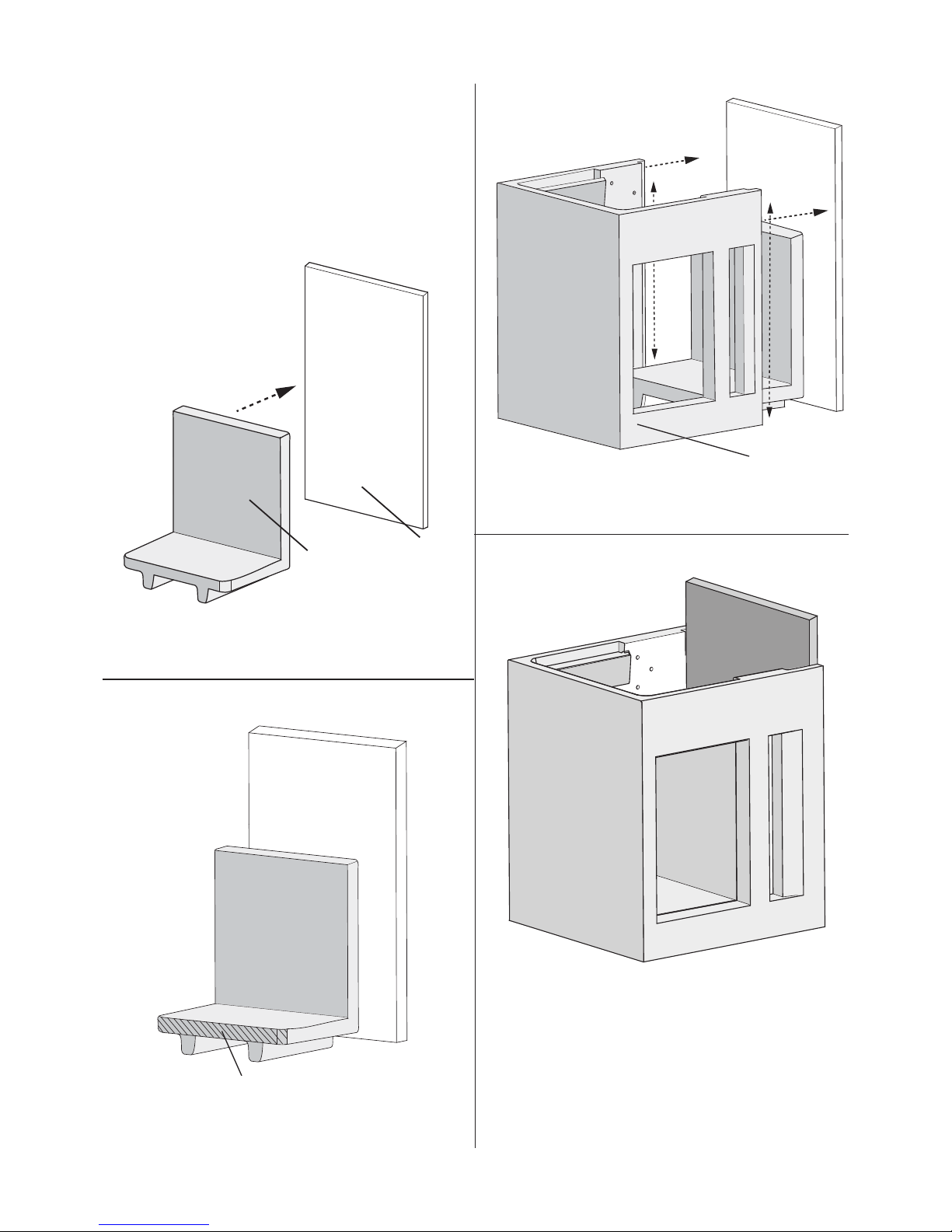

Basis produkt leveres i to kolli:
1. Brennkammer.
2. Betongelementer med monteringsdeler.
NB! Kontroller at produktet ikke har synlige skader ved
utpakkingen.
Forberedelser
Før installasjon må beslutning tas om:
• Hvor røykuttaket skal være.
• Eventuell bruk og plassering av uteluftstilkobling.
Se egne manualer for montering av delene.
Røykuttak
Før installasjonen begynner, må det tas stilling til om det
skal benyttes bak- eller topputtak. Produktet er levert med
røykklokken posisjonert for topputtak fra fabrikk.
Klargjøring før installasjon

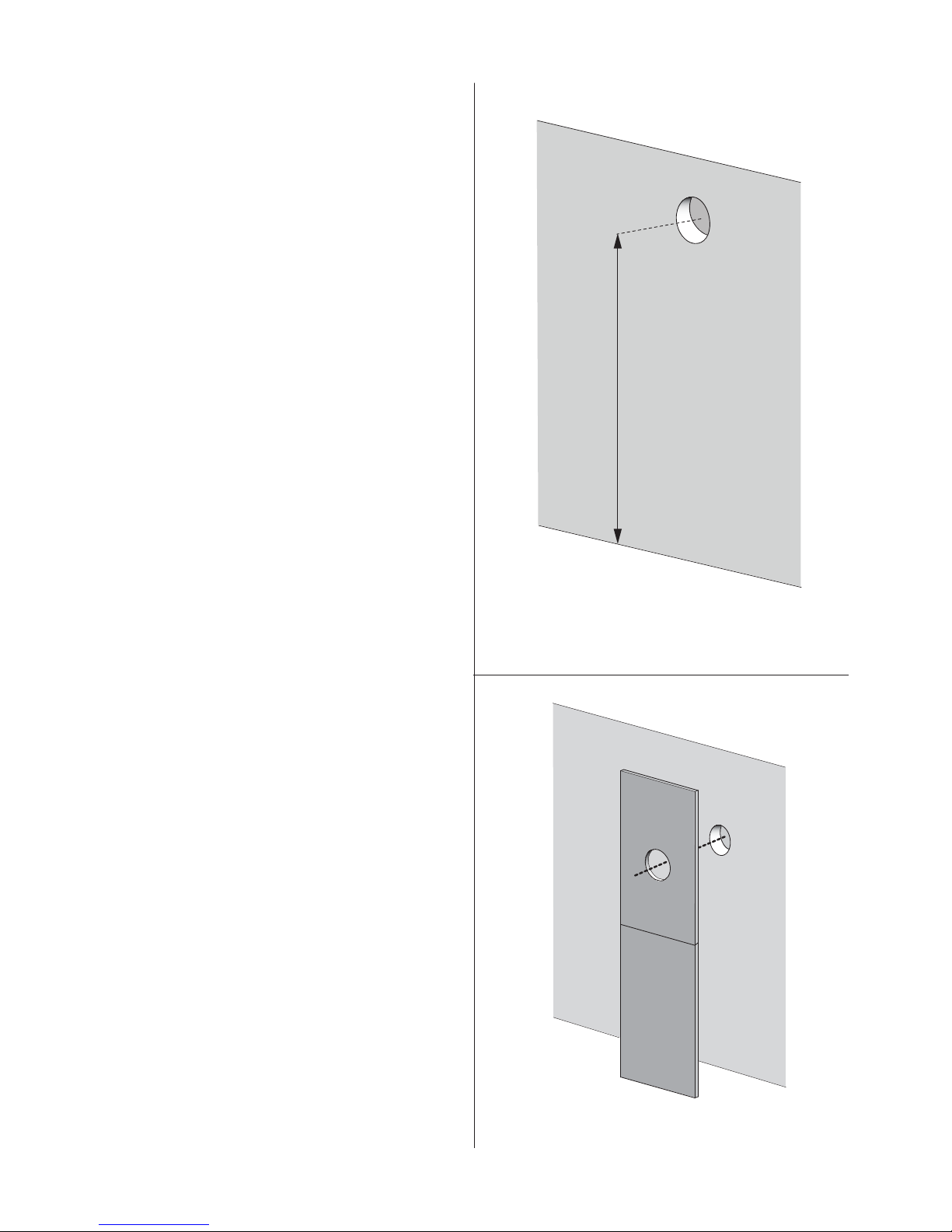

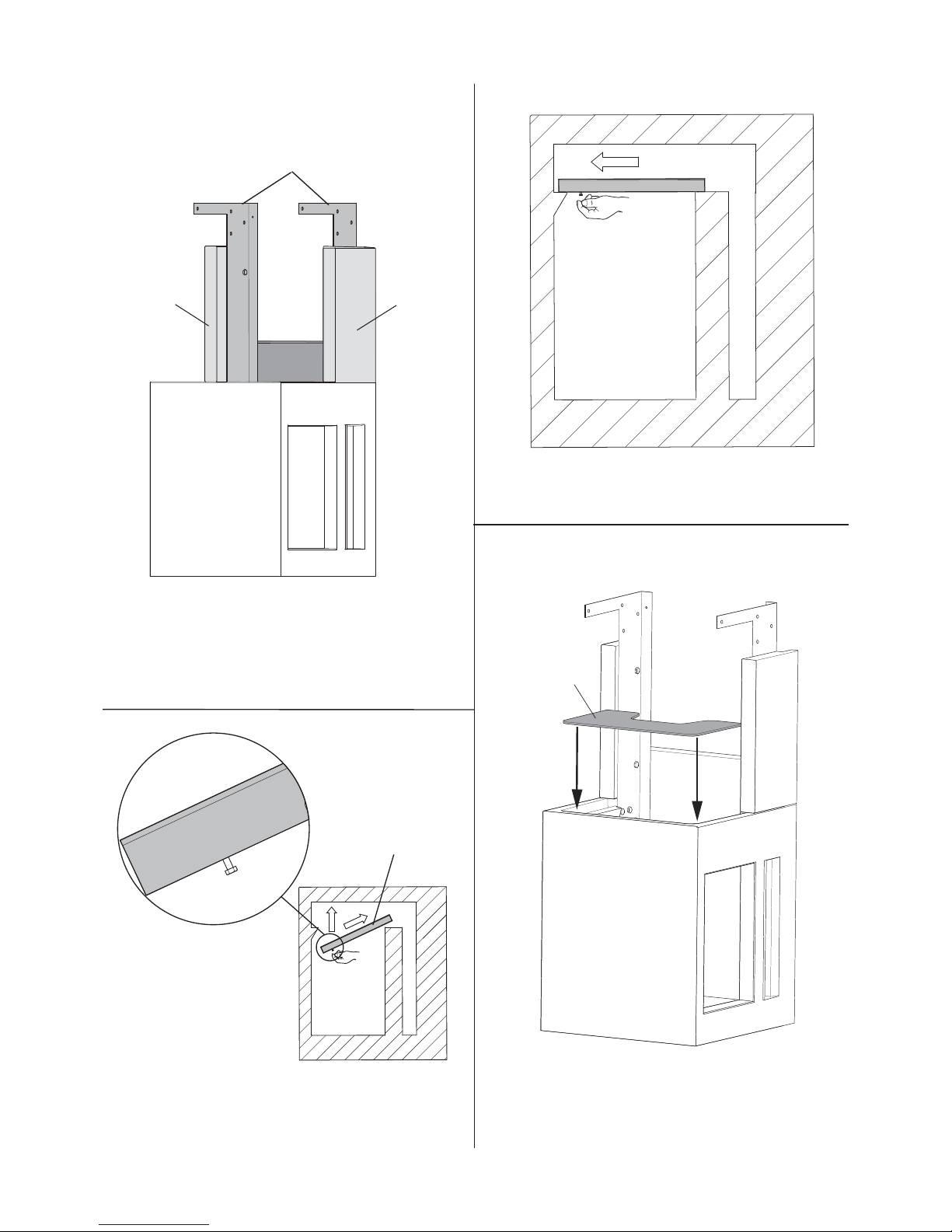

Fig. 3
1225 Gulv - senter røykuttak
Bakre
røykuttak

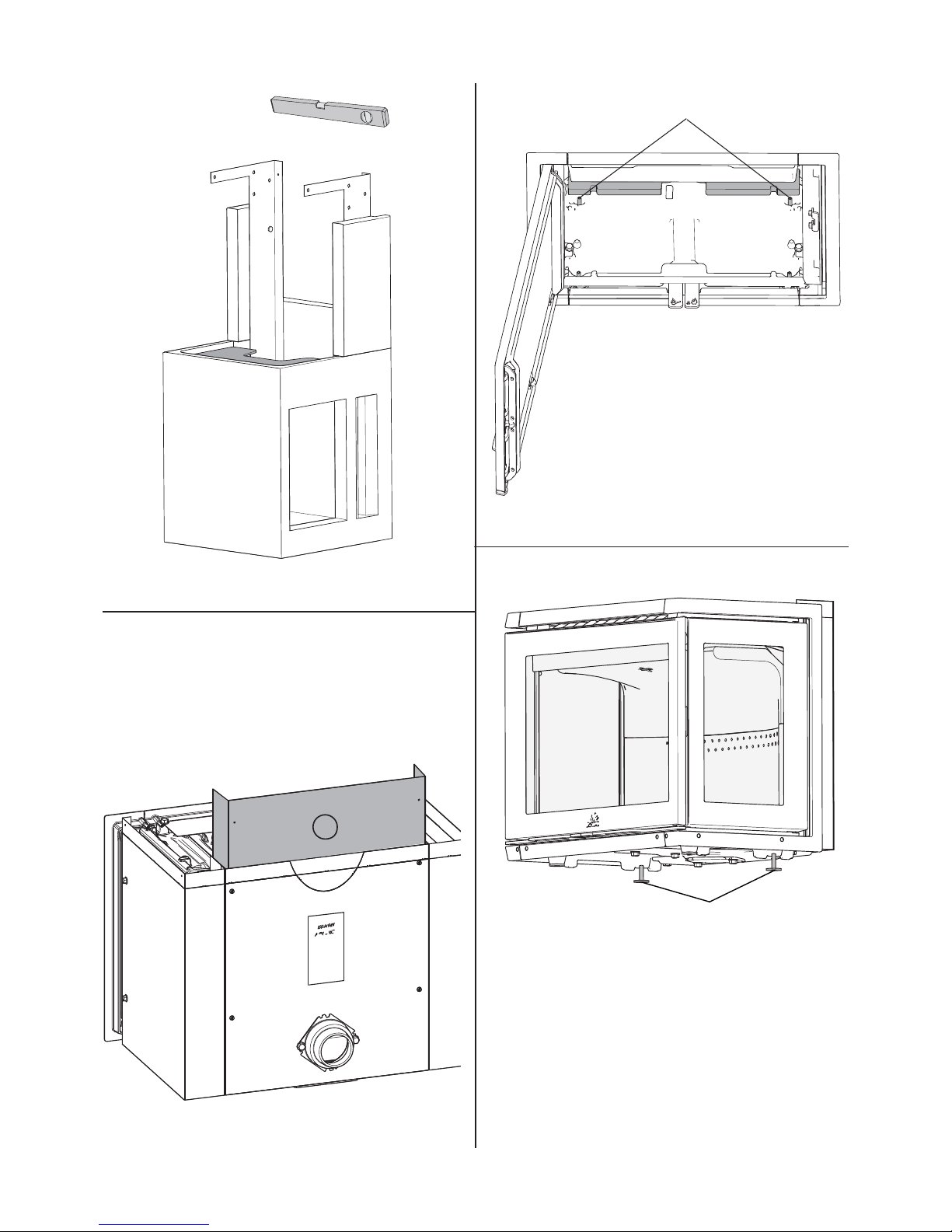

1. For topputtak: Lag hull for uteluftstilkobling.
For bakuttak:Lag hull for både uteluftstilkobling og bakuttak.
Avstand fra gulv til senter røykuttak er 1225 mm.
Fig. 4
2. Tilpass brannmursplaterne og sørg for at utsparingene blir
sentert i forhold til uteluftstilkobling og røykuttak (bakuttak).
NORSK

9
NORSK
Uteluftstilkobling (tilleggsutstyr)
Dersom det er valgt uteluftstilkobling, skal det monteres på dette
tidspunkt! Se manual for uteluftstilkobling (art. nr. 51046710)
4.2 Montering
Vednisje og sokkel
Fig. 5
AB
1. Plasser vednisjen (A) ca. 120 mm sentrert foran
brannmursplaten (B).
Fig. 6
A
2. Påfør akryllim langs kanten i front (A).
Fig. 7
A
B
B
3. Påfør lim langs de loddrette kantene (B) på sokkelen (A).Skyv
sokkelen slik at den treffer brannmursplaten.
Fig. 8
4. Lim sammen vednisjen og sokkelen.

10
Klargjøring før installasjon av
brennkammeret
Fig. 9
A
BB
1. Løft stålsidene (A) opp og skru dem fast ved hjelp av de
medfølgende skruer. Skru fast brannmurplate med to
stk skruer. NB! På Jøtul FS 74 skal det ikke brukes skruer
hvis omrammingen skal stå inntil brennbar vegg. Plasser
og fest sidevangene (B) med 4 stk. medfølgende bolter.
NB! Kontroller at det er i vater!
Fig. 10-a
A
2. Plasser vednisjens topplate (A). Platen kan være trang å få på
plass.For enklere montering,kan man skru en skrue i plata og
bruke denne som håndtak når plata skal dras forover.
Fig. 10-b
1. Dra vednisjens topplate på plass
Fig. 11
A
2. Plasser bunnplaten (A) til brennkammeret.
NORSK

11
NORSK
Fig. 12
3. Kontroller at alt er i vater.
Plassering av brennkammeret
Les monterings- og bruksanvisningen for Jøtul I 520 for
klargjøring av brennkammeret.NB! Husk å følge instruksene for
heving eller fjerning av indre skjermplate (A):
Fig. 13
A
Fig. 14- a
A
Fig. 15 - b
A
4. Fjern først kubbestopper, luftkanal, fyrbunn og løft deretter
opp isolasjonsmatten. (Se fig. 13, 22, 23, 24 og 25 i manualen
for Jøtul I 520).
5. Før brennkammeret settes på plass i omrammingen skrus de
to bakre stillskruene (A) i brennkammeret ut til maks lengde.
Legg isolasjonsmatten på plass igjen.

12
Fig. 17
A
B
6. NB! Produktet er tungt! Sørg for å ha hjelp når det plasseres
i omrammingen.
7. Sett brennkammerets stillskruer (A) ned på platen. Bruk
gjerne de to medfølgende skumgummihåndtakene (B) for å
beskytte hendene.Skyv brennkammeret bakover til det er på
plass. Fjern skumgummihåndtakene (B), skift grep og senk
forkanten av brennkammeret forsiktig ned.
8. Når brennkammeret står på plass,skrues stillskruene tilbake.
Legg isolasjonsmatten på plass igjen.
Fig. 18
9. Sett delene (fyrbunn,luftkanal og kubbestopper) som ble
fjernet på plass igjen.
Ferdigmontering
Fig. 19
A
B
B
C
1. Plasser øvre brannmursplate og skru den fast til stålsidene med
de medfølgende skruene. NB! På FS 74 skal det ikke brukes
skruer hvis omrammingen skal stå inntil brennbar vegg
2. Monter deretter ferdig topputtak med røykrør eller
stålskorstein (følg stålskorteinens monteringsanvisning).
3. Hvis ønskelig kan sideplate for å dekke vednisje monteres
med lim nå. Medfølgende plate kan benyttes på høyre eller
venstre side.
Fig. 20
4. Plasser toppdelen. Pass på at den er kant i kant med
sidestykkene og brannmursplaten..
5. Skru den fast med de 4 stk x 2 medfølgende boltene.
NORSK

13
NORSK
Fig. 21
Fig. 22
A
A
A
A
A
A
A
A
6. For topputtak gjøres et hull i toppristen for røykrør/
stålskorstein .
7. Legg toppristen på plass og bøy klaffene (A) ned.
Fig. 23
A
8. Plasser røykrøret/skorsteinen.

14
5.0 Ferdig montert
Se «Installasjonsmanual med tekniske data» for Jøtul I 520
(kat.nr. 10044945) for bruk og vedlikehold av produktet!
OBS! Ved leveranse kan omrammingen ha noen små synlige riss
gjennom grunningen. Disse er kun kosmetiske og svekker ikke
egenskapene i produktet. Rissene tettes når omrammingen blir
malt etter monteringen.
5.1 Maling
Maling kan utføres dagen etter montering. Bruk vannbasert
maling. Hvis man ønsker litt struktur i overflaten,kan det blandes
litt fliselim i malingen.
5.2 Småskader
Etter at ildstedet er montert bør man sparkle eventuelle sår eller
ujevnheter i betongen.Til dette kan medfølgende sementsparkel
brukes.
• For å oppnå et best mulig resultat, bør man gå over
omrammingen med fint sandpapir og pusse eventuelle
ujevnheter og skarpe kanter før man maler.
• Mal så et strøk.
• Bland pulveret (sementsparkel) med vann til en smidig masse
(som tannpasta).
• Sparkle ujevnheter- la det tørke og puss med et fint sandpapir.
• Dersom såret er dypt, anbefales det at man sparkler i to
omganger, for å unngå at sparkelen synker.
• Mal igjen i den ønskede farge.
5.3 Sprekker
Etter noen måneders bruk kan det i visse tilfeller oppstå
småsprekker i skjøtene på grunn av setninger i huset. Disse
sprekkene kan enkelt repareres:
• Riss opp sprekken med et verktøy, f. eks et skrujern, for å gi
bedre plass til fugemasse.
• Støvsug først for å fjerne alt støv. Sprøyt deretter inn acryl
fugemasse, og jevn massen med en såpevåt fingertupp.
• Etter et par døgn kan fugen overmales.
6.0 Tilleggsutstyr
Gulvplate foran produktet
Kat. nr. 51046302
Adapter for lufttilførsel
Kat. nr. 51046710
Uteluftstilkobling
Kat. nr. 21046789
NORSK

15
NORSK
7.0 Gjenvinning
7.1 Gjenvinning av emballasje
Ildstedet blir levert med følgende emballasje:
• Pall av tre som kan kappes opp og brennes i ildstedet.
• Emballasje i papp som skal leveres til gjenvinning.
• Poser i plast som skal leveres til gjenvinning.
7.2 Gjenvinning av ildstedet
Ildstedet består av:
• Metall som skal leveres til gjenvinning.
• Glass som skal håndteres som spesialavfall. Glasset i
ildstedet må ikke legges i vanlig kildesortering.
• Brennplater i vermikulitt som kan kastes i vanlig restavfall.
8.0 Reklamasjonsrett
Jøtul AS gir 10 års reklamasjonsrett på utvendig støpegods med
hensyn til materialfeil og fabrikasjonsfeil etter første gangs
kjøp/installasjon.Reklamasjonsretten forutsetter at ildstedet er
montert i henhold til gjeldende lover og forskrifter, samt Jøtuls
monterings- og bruksanvisning.
Reklamasjonsretten dekker ikke:
Montering av tilleggsdeler, eksempelvis for å utbedre stedlige
trekkforhold, lufttilførsel eller andre forhold som er utenfor
Jøtuls kontroll. Reklamasjonsretten omfatter ikke forbruksdeler
som brennplater, røykhvelv, fyrrist, bunnrist, ildfast stein, spjeld
og pakninger da dette nedbrytes over tid p.g.a. vanlig slitasje.
Reklamasjonsretten dekker ikke skader som har oppstått som
følge av fyring med uegnet brensel som rekved, impregnert og
lakkert treverk, bordkapp, sponplater og liknende. Ved bruk av
uegnet brensel kan det lett oppstå overfyring, dvs. at ildstedet
blir rødglødende med konsekvenser som misfarging av lakken,
samt sprekkdannelser i støpegodset.
Reklamasjonsretten gjelder ikke for skader som er oppstått under
transport fra forhandler til installasjonssted. Den gjelder heller
ikke ved bruk av uoriginale deler.

16
1.0 Kontroll och lagstiftning
Jøtul FS 74 är et fristående produkt som med Jøtul I 520
används som insats och kan placeras mot brännbar vägg
med de avstånd som anges i bild 1.
Installation av eldstad ska anmälas till den lokala
byggnadsmyndigheten. Fastighetsägaren är ansvarig för
att alla föreskrivna lagar och säkerhetskrav uppfylls.
Monteringsanvisningen för eldstaden är baserad på
omramningen. Monterings- och bruksanvisningen för insatsen
medföljer leveransen. Se den sistnämnda för daglig användning,
underhåll, service etc.
Vid osäkerhet gällande föreskrivna lagar och säkerhetskrav
som ställs, tag kontakt med Skorstensfejarmästaren eller
byggnadsmyndigheten.
Innan installationen tas i bruk skall den inspekteras och
godkännas av en kvalificerad kontrollant.
Produkten är testad och dokumenterad som fristående eldstad
enligt EN 13240.
Godkännandeskylt för den fristående produkten bifogas
omramningens monteringsanvisning. Klipp ut och fäst den på
undersiden av vednischens topplatta.
2.0 Tekniska data för insats
Material: Gjutjärn
Ytbehandling: Svart lack
Typ av bränsle: Ved
Max. längd på vedträn: 50 cm
Rökuttag: Topputtag eller roterat uttag (45°)
för bakuttag.
Dimension, rökrör: Ø 150 mm
Vikt ca: 110 + 261 kg
Tillval: Eldstadsplan, adapter för
friskluftsanslutning och
friskluftsslangsats (Ø 80 mm).
Produktmått, avstånd: Se bild 1
Tekniska data enligt EN 13240:
Nominell värmeavgivning: 7 kW
Verkningsgrad: 77 %
CO-emission (13 % O2): 0,07 %
CO-emission (13 % O2): 884 mg/Nm3
OGC-emission (13 % O2): 60 mg/Nm3
Partikelemission (13 % O2): 14 mg/Nm3
Rökgastemperatur: 305 °C
Rökgasflöde: 7,1 g/s
Skorstensdrag, EN 13229: 12 Pa
Rekommenderat drag vid stos: 16–18 Pa
Bränsleförbrukning: 2,3 kg/h
Påfyllningsmängd (nominell): 1,7 kg
Max. påfyllning: 3,4 kg per påfyllning (3,8 kg/h)
Driftsätt: Intermittent förbränning
Med intermittent förbränning avses här vanlig kamineldning
(dvs. att ny ved läggs in på glödbädden vid behov).
Innehållsförteckning
1.0 Kontroll och lagstiftning .........................16
2.0 Tekniska data ...........................................16
3.0 Säkerhetsanvisningar..............................18
4.0 Installation...............................................19
5.0 Efter montering .......................................25
6.0 Tillval ........................................................25
7.0 Återvinning ..............................................25
8.0 Reklamationsrätt.....................................25
les combustibles recommandés.
Respectez les consignes d'utilisation. Utilisez uniquement
Verwenden Sie nur empfohlenen Brennstoffen.
Montage- und Bedienungsanleitung beachten.
Follow user`s instructions. Use only recommended fuels.
standard
Certificate/
The appliance can be used in a shared flue.
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
Serial no: Y-xxxx, Year: 200x
Manufacturer:
N-1602 Fredrikstad
Norway
Jøtul AS
POB 1441
Sweden
EUR Intermittent
Nominal heat output
Norway
Country
Operational type
Fuel type
Operation range
Efficiency
Klasse II
Classification
Standard
Flue gas temperature
Room heater fired by solid fuel
Product:
Jøtul
SP Sveriges Provnings- och
221546
Forskningsinstitut AB
SP Swedish National
Testing and Research
Institute
:
Approved by
:
:
:
:
:
:
:
Minimum distance to adjacent combustible materials:
OGC SP
EN
Serial no.
På alla våra produkter finns det en
etikett som visar serienummer och
år. Skriv detta nummer på den plats
somanges iinstallationsmanualen.
Uppge alltid detta nummer när
du kontaktar din återförsäljare
eller Jøtul.
SVENSKA

17
Jøtul FS 74
900161 - P00
574
1690
787
434
980
1690
500
488
700
1000
1000
341
125
2
522
600
341
837
50
500
294
987
700
X
Y
Fig. 1
2350
Avstånd till tak
Ø154 Rökuttag
1225
Avstånd till rökuttag
Tillval: kit för Ø80 mm friskluft
Tillval: Hål i golv för Ø 80 mm friskluft
Min. mått eldstadsplan X,Y: Enligt nationellt gällande lagar och regler
Min. avstånder
Brännbar vägg Jøtul JGWF - 5 Brannvägg
SVENSKA

18
3.0 Säkerhetsanvisningar
OBS! För att garantera optimal funktion och säkerhet
rekommenderar Jøtul att installationen utförs av en kvalificerad
montör (en komplett lista över återförsäljare finns på www.
jotul.com).
Eventuella ändringar på produkten som utförs av återförsäljare,
montör eller användare kan leda till att produkten och
säkerhetsfunktionerna inte fungerar korrekt. Detsamma gäller
vid montering av tillbehör eller tillval som inte har levererats
av Jøtul. Det kan även inträffa om delar som är nödvändiga
för eldstadens funktion och säkerhet har demonterats eller
avlägsnats.
I alla dessa fall friskriver sig tillverkaren allt ansvar och
reklamationsrätten upphör att gälla.
3.1 Brandskyddsåtgärder
All användning av eldstaden kan innebära fara.Observera därför
nedanstående anvisningar:
• Minsta tillåtna säkerhetsavstånd vid användning av
eldstäderna finns i bild 1 i installationshandboken för
produkten.
• Kontrollera att inte möbler och annat brännbart material
kommer för nära eldstaden.Minsta avstånd från eldstadens
öppning fram till brännbart material är 1000 mm.
• Låt elden brinna ut. Släck aldrig med vatten.
• Eldstaden blir varm när du eldar i den och du kan få
brännskador om du rör vid den.
• Töm endast askan när eldstaden är kall. Aska kan innehålla
glöd och bör förvaras i en icke brännbar behållare.
• Askan ska placeras på lämplig plats utomhus eller tömmas
där den inte kan orsaka brand.
Om skorstensbrand uppstår:
• Stäng alla luckor och ventiler.
• Håll eldstadsluckan stängd.
• Kontrollera om det är rök i vinds- och källarutrymmen.
• Ring brandkåren.
• Efter en skorstensbrand måste en fackman kontrollera eld-
staden och skorstenen innan den kan börja användas igen.
3.2 Golv
Fundament
Fundamentet måste vara dimensionerat för kaminen (se
anvisningar i 2.0 Tekniska data).
Vi rekommenderar att du tar bort golv som inte är förankrat i det
bärande underlaget – s.k. flytande golv – under kaminen.
Erforderligt skydd av trägolv under
kaminen
Produkten har integrerat golvskydd och kan därför placeras direkt
på ett trägolv.
Erforderligt skydd av brännbart golv framför
kaminen
Golvplåten måste uppfylla kraven enligt gällande nationella
lagar och föreskrifter.
Vid osäkerhet gällande lag- och säkerhetskrav, kontakta
skorstensfejarmästaren eller byggnadsmyndigheten.
3.3 Vägg
Avstånd till brännbar vägg, se bild 1.
Kaminen får användas med halvisolerat rökrör om de avstånd
till vägg av brännbart material som visas i bild 1 upprätthålls.
OBS! Kontrollera att möbler och annat brännbart material
inte kommer för nära kaminen. Minsta avstånd från kaminens
öppning till brännbart material är 1 000 mm.
3.4 Tak
Avstånd mellan kaminen och brännbart tak ska vara minst 650
mm (det betyder att takhöjden inte får understiga 2 340 mm).
3.5 Luftcirkulation
Det ska kunna strömma luft mellan insatsen och omramningen.
Denna cirkulation behövs för att värmeuppbyggnaden inuti
omramningen inte ska bli för stor.OBS! Det är mycket viktigt att
luftöppningar inte täpps till. Se bild 1 för avstånd.
Mängden förbränningsluft för Jøtuls produkter är ca 25–40 mD/h.
3.7 Stålskorsten
Om toppmonterad stålskorsten ska användas monteras en
halvisolerad skorsten hela vägen ned till insatsen.
Bild 2
Montera därefter stålskorstenen enligt bruksanvisningen.
• Kaminen kan anslutas tillskorsten och rökrör somär godkända
för kaminer för fasta bränslen med rökgastemperatur 305 °C.
• Skorstenens tvärsnitt måste vara minst lika stort som
rökrörets tvärsnitt (Ø 150 mm – 177 cm2tvärsnitt).
• Flera produkter för fast bränsle kan anslutas till samma
skorstenspipa om skorstenstvärsnittet är tillräckligt.
Vid osäkerhet gällande lag- och säkerhetskrav, kontakta
SVENSKA

19
skorstensfejarmästaren eller byggnadsmyndigheten.
• Anslutning till skorsten måste utföras enligt
skorstensleverantörens monteringsanvisningar.
• Kontrollera att rökröret har stigning hela vägen fram till
skorstenen.
• Anslutningarna måste vara flexibla.
Rekommenderat skorstensdrag: 16–18 Pa.
4.0 Installation
OBS!Kontrollera att kaminenärfrifrånskador innan installationen
påbörjas.
OBS! Produkten är tung! Anlita hjälp vid uppställning och
montering.
OBS! Läs monterings- och bruksanvisning för Jøtul I 520 (art.
nr 10044945) och för Jøtul FS 74 (art.nr 10046791) noga före
montering av kaminen!
Täta alla skarvar med medföljande akrylmassa.
4.1 Före installation
Basprodukten levereras i två kollin:
1. Insats
2. Betongelement med monteringsdelar
OBS! Kontrollera vid uppackning att produkten inte har synliga
skador.
Förberedelser
Före installationen måste följande fastställas:
• Var rökuttaget ska placeras.
• Eventuell användning och placering av friskluftsanslutning.
Se separata bruksanvisningar för montering av delarna.
Rökuttag
Innan du påbörjar installationen måste du först bestämma dig
för om skorstenen ska anslutas till bakuttag eller till topputtag.
Produkten levereras från fabrik med rökklockan monterad för
topputtag.
Förberedelser före installation
Bild 5
1225 mm Golv - center rökuttag
Bakuttag
1. För topputtag: Ta upp hål för friskluftsanslutning.
För bakuttag: Ta upp hål för friskluftsanslutning och för
bakuttag (avstånd från golv till centrum för rökuttag är
1225 mm).
Bild 6
Anpassa brandmursplattorna och försäkra dig om att hålet är
centrerat i förhållande till friskluftsanslutning och rökuttag
(bakuttag).
SVENSKA

20
Friskluftsanslutning (tillval)
Om friskluftsanslutning ska användas ska denna monteras nu.Se
bruksanvisning för friskluftsanslutning (art.nr 51046710)
4.2 Montering
Vednisch och sockel
Bild 7
AB
1. Placera vednischen (A) cirka 120 mm (centrerad) framför
brandmursplattan (B).
Bild 8
A
2. Stryk på akryllim längs kanten i fronten (A).
Bild 9
A
B
B
3. Stryk på lim längs sockelns (A) vertikala kanter (B). Skjut
sockeln mot brandmursplattan. Försäkra dig om att tillåtet
avstånd mellan brandmursplatta och vägg upprätthålls (se
bild 1).
Bild 10
4. Limma ihop vednisch och sockel.
SVENSKA
