OWNER’S MANUAL
JACKSON SWIVEL HOSE REEL
MANUEL DU PROPRIÉTAIRE
CHARIOTDÉVIDOIR PIVOTANT JACKSON POUR TUYAU
MANUAL DEL PROPIETARIO
CARRETILLA PORTAMANGUERA PIVOTANTE JACKSON
TOOLS REQUIRED
• Flat head screwdriver
• Adjustable wrench and/or pliers
NOTE: Do not completely tighten bolts until assembly is completed.
For easier assembly, we recommend that two people assemble this product.
REMARQUE : Ne pas resserrer complètement les boulons, avant que l’assemblage ne soit complété.
Pour faciliter l’assemblage, nous recommandons la présence de deux personnes pour
assembler ce produit.
NOTA: No apriete completamente los pernos hasta que el ensamblaje esté completo.
Para facilitar el ensamblaje, recomendamos dos personas para ensamblar este producto.
ITEM #2517200
CAUTION
• Always release water pressure by leaving hose nozzle OPEN when not in use.
• Be sure to have water turned OFF and nozzle OPEN before rewinding hose.
• Do not inate tires more than 30 psi.
• Store unit in dry place.
• Drain water from unit to prevent damage from freezing.
AVERTISSEMENT
• Toujours relâcher la pression d’eau en laissant la buse du tuyau OUVERTE lorsqu’elle n’est pas utilisée.
• S’assurer de toujours FERMER le robinet d’entrée d’eau et de laisser la buse OUVERTE, avant d’enrouler
le tuyau d’arrosage.
• Ne pas goner les pneus à plus de 30 psi.
• Ranger l’unité dans un endroit sec.
• Drainer l’eau de l’unité pour éviter tout dommage dû au gel.
ADVERTENCIA
• Siempre alivie la presión de agua dejando ABIERTA la boquilla de la manguera cuando no esté en uso.
• Asegúrese de que el suministro de agua esté CERRADO y la boquilla ABIERTA antes de enrollar la manguera.
• No ine los neumáticos más de 30 psi.
• Guarde la unidad en un lugar seco.
• Drene el agua de la unidad para impedir daños debidos a las heladas.
Before you begin...
This product has been packaged to assure it arrives in best possible condition. Please be careful when unpacking. Read
instructions prior to assembly. This kit contains parts that can be damaged if incorrectly assembled. Please follow instructions.
Jackson Professional Tools® is not responsible for replacing parts damaged due to incorrect assembly.
Avant de commencer...
Ce produit a été emballé pour assurer une livraison dans les meilleures conditions possibles. Veuillez le déballer délicatement.
Veuillez lire attentivement les directives avant l’assemblage. Cet ensemble contient des pièces pouvant être endommagées, si
assemblées incorrectement. Veuillez suivre les directives. Jackson Professional Tools® ne sera pas responsable du remplacement
des pièces endommagées, dû à un assemblage incorrect.
Antes de comenzar ...
Este producto ha sido empacado para resguardarlo y permitir que llegue en la mejor condición posible. Tenga cuidado
al desempacarlo. Sírvase leer el manual de instrucciones detenidamente antes de ensamblar. Este juego contiene piezas
que pueden ser dañadas si ensambladas incorrectamente. Siga las instrucciones. Cuando las piezas han sido ensambladas
incorrectamente, Jackson Professional Tools® no reemplazará las piezas dañadas.
La pieza de acoplamiento contiene plomo, un
producto químico reconocido por el Estado de
California como causante de cáncer, defectos
de nacimiento o daños de reproducción.
LÁVESE LAS MANOS, después de una
manipulación.
Esta manguera no está diseñada para agua
potable.
ADVERTENCIA
La pièce d’accouplement contient du plomb, un
produit chimique reconnu par l'État de Californie
comme pouvant causer le cancer, des
malformations congénitales ou autres
problèmes de reproduction.
SE LAVER LES MAINS après une manipulation.
Ce tuyau n’est pas conçu pour l’eau potable.
AVERTISSEMENT
The coupling contains lead, a chemical known
to the state of California to cause cancer and
birth defects or other reproductive harm.
WASH HANDS after handling.
This hose is not for drinking water use.
WARNING
HERRAMIENTAS REQUERIDAS
• Destornillador con cabeza plana
• Llave ajustable y/o pinzas
OUTILS REQUIS
• Tournevis à tête plate
• Clé à molette et/ou pinces
For Warranty Policy information visit www.ames.com
Para obtener información sobre la política de garantía, visite www.ames.com
Pour plus d’informations sur la politique de garantie, visitez www.ames.com

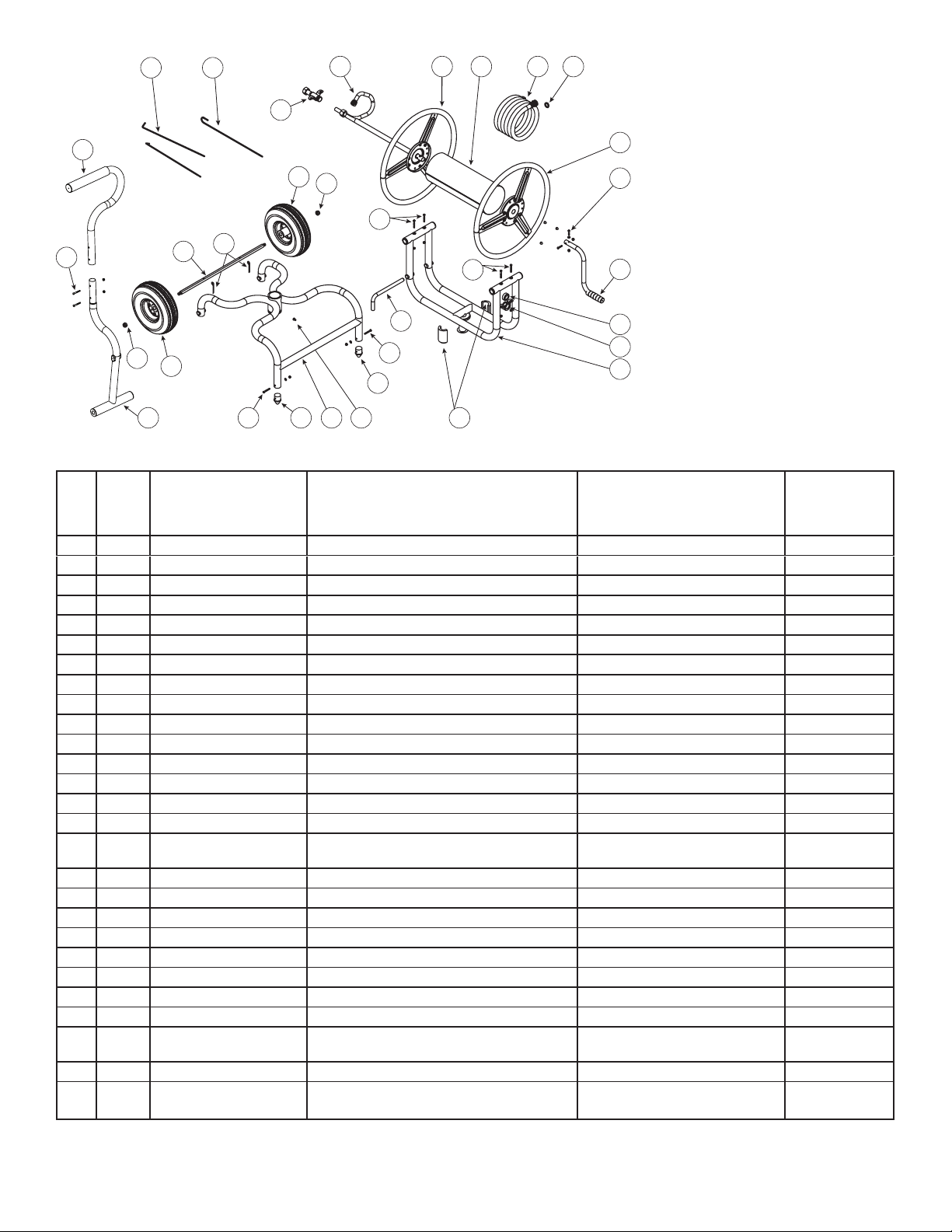

ITEM
ART.
ART.
QTY
QUANT
CANT.
DESCRIPTION DESCRIPTION DESCRIPCIÓN PART NUMBER
NUMÉRO DE
PIÈCE
NÚMERO DE PIEZA
1 1 Frame Structure Armazón 2517201
2 2 10" Wheel Roue – 25,4 cm (10 po) Rueda – 25,4 cm (10 pulg.) 2517202
3 1 5/8" Axle Essieu – 1,6 cm (5/8 po) Eje – 1,6 cm (5/8 pulg.) 2517203
4 2 *M12 Lock Nut *Contre-écrou M12 *Contratuerca M12 2517204
5 2 *Rubber Foot *Pied en caoutchouc *Pata de caucho 2517205
6 4 *M6 x 37 Bolt, Nut & Washer *Boulon, écrou et rondelle M6 x 37 *Perno, tuerca y arandela M6 x 37 2517206
7 1 Upper Handle Half Manche – Partie supérieure Mango – Parte superior 2517207
8 1 Lower Handle Half Manche – Partie inférieure Mango – Parte inferior 2517208
9 2 Cotter Pin *Goupille fendue *Pasador de chaveta 2517210
10 1 Basket Crib Support de dévidoir Soporte para carrete 2517212
11 1 Latch Pin Goupille de verrouillage Chaveta de seguridad 2517213
12 2 *Bushing *Coussinet *Buje 2517214
13 1 *M20 x 35 x 11 Ball Bearing *Roulement à billes M20 x 35 x 11 *Cojinete de bola M20 x 35 x 11 2517215
14 1 Bearing Bracket Fixation pour roulement à billes Abrazadera para cojinete 2517216
15 4 *M6 x 37 Bolt & Lock Nut *Boulon et contre-écrou M6 x 37 *Perno y contratuerca M6 x 37 2517217
16 1 *M6 x 10 Hex Cap Screw *Vis à tête hexagonale à calotte M6 x 10 *Tornillo-capuchón hexagonal
M6 x 10
2517218
17 2 Basket Flange Rebord de dévidoir Reborde de carrete 2517219
18 1 Basket Hub Dévidoir Carrete 2517220
19 1 Crank Handle Manivelle Manivela 2517221
20 2 *M6 x 25 Bolt & Lock Nut *Boulon et contre-écrou M6 x 25 *Perno y contratuerca M6 x 25 2517222
21 1 Water System Système d’arrosage Sistema de agua 2517223
22 1 Water System Inlet Entrée de système d’arrosage Entrada de sistema de agua 2517224
23 1 Water System Tie Rod Barre d’accouplement de système d’arrosage Bilea de sistema de agua 2517225
24 2 Flange Tie Rod Barre d’accouplement de rebord Bilea de reborde 2517226
25 1 5/8”x 10’Leader Hose Tuyau de raccord dévidoir-robinet - 1,6 x 25,4 cm
(5/8 x10 po)
Extensión de manguera - 1,6 x 25,4
cm (5/8 x10 pulg.)
2517227
26 2 *Hose Washer *Rondelle pour tuyau *Arandela para manguera 2517228
*27 1 *Hardware Kit
(* - parts included in Kit)
*Trousse de quincaillerie (* - pièces incluses dans
la trousse)
*Kit de ferretería (* - piezas incluidas
en el kit)
2517229
©2021 The AMES Companies, Inc. CRF00001526 | 20215600 Made In China | Fabrique en Chine | Encho en China
25 26
17
20
19
15
13
14
10
56
11
15
1817
24 23 21
22
3
6
9
8
7
4
2
4
2
11216
5
6
For replacement parts, contact:
Para obtener repuestos, contacte:
Pour obtenir des pièces de rechange, veuillez contacter :
IN THE US: Aux É.-U. : EN EE. UU.:
The AMES Companies, Inc.
Email: [email protected]
IN CANADA: Au CANADA : En CANADÁ:
Garant
375, Chemin Saint-Francois Ouest
Saint-François (Québec)
G0R 3A0, Canada
Email: [email protected]
