Jandy Infinite WaterColors R0979800 User manual
Spare Parts Installation Manual
These instructions are to be used with the
following Jandy Pro spare parts kits:
R0979800 Innite WaterColors Light Controller,
Transformer Replacement Kit
R0979900 Innite WaterColors Light Controller,
PCBA w/ Bracket
R0980000 Innite WaterColors Light Controller,
Lid w/ Foam and Label
R0980100 Innite WaterColors Light Controller,
Screws (10 pack)
Innite WaterColors™
LED Light Controller
Page 2
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
Potentially high voltages in the power center can create dangerous electrical
hazards, possibly causing death, serious injury or property damage. Turn off
power at the main circuit feeding the power center to disconnect the power
center from the system.
ATTENTION INSTALLER: This manual contains important information about the
installation, operation and safe use of this product. This information should be
given to the owner/operator of this equipment.
FOR YOUR SAFETY - This product must be installed and serviced by a contractor who
is licensed and qualified in pool equipment by the jurisdiction in which the product will
be installed, where such state or local requirements exist. In the event no such state or
local requirement exists, the maintainer must be a professional with sufficient experience
in pool equipment installation and maintenance, so that all of the instructions in this
manual can be followed exactly. Before installing this product, read and follow all warning
notices and instructions that accompany this product. Failure to follow warning notices
and instructions may result in property damage, personal injury, or death. Improper
installation and/or operation may void the warranty.
Improper installation and/or operation can create unwanted electrical hazard which may
cause serious injury, property damage, or death.
WARNING
WARNING
WARNING
WARNING
If the information in these instructions is not followed exactly, a fire or
explosion may result causing property damage, personal injury or death.
Page 3
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
All electrical work must be performed by a licensed electrician
and conform to all national, state, provincial and local codes.
When installing and using this electrical equipment, basic safety
precautions should always be followed, including the following:
Modifications made to this equipment, which are not authorized by the
manufacturer, may void the user’s authority to operate this equipment.
Risk of electric shock which can result in serious injury or death: Before
attempting to install or service, ensure that all power to the circuit supplying
power to the system is disconnected or turned off at the circuit breaker. All wiring
must be done in accordance with the National Electrical Code® (NEC)®, NFPA-
70®, including those in Article 680 - Swimming Pools, Fountains, and Similar
Installations.
In Canada, the Canadian Electrical Code (CEC), CSA C22.1, must be followed.
All applicable local installation codes and regulations must be followed.
WARNING
A terminal bar marked “GROUND” is provided within the power center. To reduce
the risk of electrical shock, connect this terminal bar to the grounding terminal
of your electric service or supply panel with a continuous copper conductor
having green insulation and one that is equivalent in size to the circuit conductors
supplying this equipment, but no smaller than no. 12 AWG (3.3 mm2). In addition,
a second wire connector should be bonded with a no. 8 AWG (8.4 mm2) copper
wire to any metal ladders, water pipes, or other metal within five (5) feet (1.52
m) of the pool/spa. In Canada, the bonding wire must be minimum 6 AWG (13,3
mm2).
WARNING
Page 4
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
• FOR USE ONLY ON A BRANCH CIRCUIT PROTECTED BY A CLASS A TYPE GROUND
FAULT CIRCUIT INTERRUPTER.
• DO NOT CONNECT TWO OR MORE POWER SUPPLIES IN PARALLEL.
• LANDSCAPE LIGHTING SYSTEMS ARE FOR OUTDOOR USE ONLY.
• NOT FOR USE IN DWELLING UNITS.
• DO NOT MOUNT POWER SUPPLY OR LUMINAIRES WITHIN 3 m OF A SWIMMING POOL
OR SPA.
• RISK OF FIRE, DO NOT PLACE INSULATION UNDER TERMINAL PLATE.
• CHECK CONNECTION AFTER INSTALLATION.
• LIGHTED LAMP IS HOT!
CAUTION
This device is intended for use with permanent swimming pools and may also be used with
hot tubs and spas if so marked. Do not use with storable pools. A permanently installed
pool is constructed in or on the ground or in a building such that it cannot be readily
disassembled for storage. A storable pool is constructed so that it is capable of being
readily disassembled for storage and reassembled to its original integrity.
CAUTION
SAVE THESE INSTRUCTIONS
Verify you have all necessary parts (see Table 1, below.)
KIT PART NO. COMPONENT DESCRIPTION QUANTITY
R0979800 Transformer Replacement Kit 1
R0979900 PCBA with Bracket 1
Screws 2
R0980000 Lid w/ Foam and Label 1x screw
R0980100 Screws (10 pack) 1
Table 1. Replacement Kit Parts
Page 5
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
Lid Replacement
To reduce the risk of electric shock, fire or injury, service should only be attempted
by a qualified pool service professional.
Risk of electric shock which can result in serious injury or death: Before attempting
to install or service, ensure that all power to the circuit supplying power to the
system is disconnected or turned off at the circuit breaker. All wiring must be done
in accordance with the National Electrical Code® (NEC)®, NFPA-70®, including
those in Article 680 - Swimming Pools, Fountains, and Similar Installations.
In Canada, the Canadian Electrical Code (CEC), CSA C22.1, must be followed. All
applicable local installation codes and regulations must be followed.
LED Light Controller is in acceptable working condition; including all seals/gaskets
must be in place and functional; grounding lug must be present, functional, and
bonded; and corrosion must not compromise ingress protection against weather.
Additionally, all hardware must be present and functional. If any of the
aforementioned conditions are not met, a new enclosure MUST be used.
WARNING
1. TurnopowertotheLightControlleratthebreakerpanel.
2. Remove Light Controller lid screw, see Figure 1.
3. Pull Light Controller lid up and remove from DCT, see Figure 1.
Figure 1. Remove Light Controller Lid
Page 6
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
4. Slide new lid on top of Light Controller, ensure the new lid is
pusheddownrmly.
5. Secure new lid to the Light Controller using the screw.
6. Turn the power on at the breaker panel.
Transformer Replacement
To reduce the risk of electric shock, fire or injury, service should only be attempted
by a qualified pool service professional.
Risk of electric shock which can result in serious injury or death: Before attempting
to install or service, ensure that all power to the circuit supplying power to the
system is disconnected or turned off at the circuit breaker. All wiring must be done
in accordance with the National Electrical Code® (NEC)®, NFPA-70®, including
those in Article 680 - Swimming Pools, Fountains, and Similar Installations.
In Canada, the Canadian Electrical Code (CEC), CSA C22.1, must be followed. All
applicable local installation codes and regulations must be followed.
LED Light Controller is in acceptable working condition; including all seals/gaskets
must be in place and functional; grounding lug must be present, functional, and
bonded; and corrosion must not compromise ingress protection against weather.
Additionally, all hardware must be present and functional. If any of the
aforementioned conditions are not met, a new enclosure MUST be used.
WARNING
1. TurnopowertotheLightControlleratthebreakerpanel.
2. Remove Light Controller lid screw.
3. Pull lid up and remove from Light Controller.
4. Unplug white transformer input wire connector harness,
see Figure 2.
5. Use 14mm wrench to remove transformer nut, see Figure 2.
6. Remove transformer washers and gasket, see Figure 2
Page 7
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
Figure 2. Unplug Input Wire Connector and Remove
Transformer Nut
7. Pull transformer up to gain access to the output wires, see
Figure 3.
8. Use a screwdriver to loosen output wire screws enough to
remove blue transformer output wires, see Figure 3.
Page 8
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
Figure 3. Remove Transformer and Output Wires
9. Remove the old transformer from the Light Controller.
10. Attach the new transformer blue output wires to output wire
screws in Light Controller and tighten.
11. Plug the new white transformer input wire connector harness to
the Light Controller.
12. Place the new transformer on the Light Controller mounting bolt.
13. Place gasket, transformer washers, and transformer nut on Light
Controller mounting bolt and tighten with 14mm wrench.
14. Replace the Light Controller lid on the Light Controller.
15. Replace Light Controller lid screw and tighten.
16. Turn the power on at the breaker panel.
Page 9
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
PCBA Replacement
To reduce the risk of electric shock, fire or injury, service should only be attempted
by a qualified pool service professional.
Risk of electric shock which can result in serious injury or death: Before attempting
to install or service, ensure that all power to the circuit supplying power to the
system is disconnected or turned off at the circuit breaker. All wiring must be done
in accordance with the National Electrical Code® (NEC)®, NFPA-70®, including
those in Article 680 - Swimming Pools, Fountains, and Similar Installations.
In Canada, the Canadian Electrical Code (CEC), CSA C22.1, must be followed. All
applicable local installation codes and regulations must be followed.
LED Light Controller is in acceptable working condition; including all seals/gaskets
must be in place and functional; grounding lug must be present, functional, and
bonded; and corrosion must not compromise ingress protection against weather.
Additionally, all hardware must be present and functional. If any of the
aforementioned conditions are not met, a new enclosure MUST be used.
WARNING
1. TurnopowertotheLightControlleratthebreakerpanel.
2. Remove Light Controller lid screw.
3. Pull lid up and remove from Light Controller.
4. Unplug white transformer input wire connector harness, see
Figure 4 (1).
5. Use a screwdriver to loosen output wire screws enough to
remove blue transformer output wires, see Figure 4 (2).
6. Loosen 2 PCBA bracket mounting screws.
7. Remove the two PCBA lower wire terminals, see Figure 4 (3)
8. Move PCBA bracket up until slots clear the PCBA bracket
mounting screws, see Figure 4 (4).
9. Unplug white lower PCBA connector, see Figure 4 (5).
Page 10
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
1
2
3
4
5

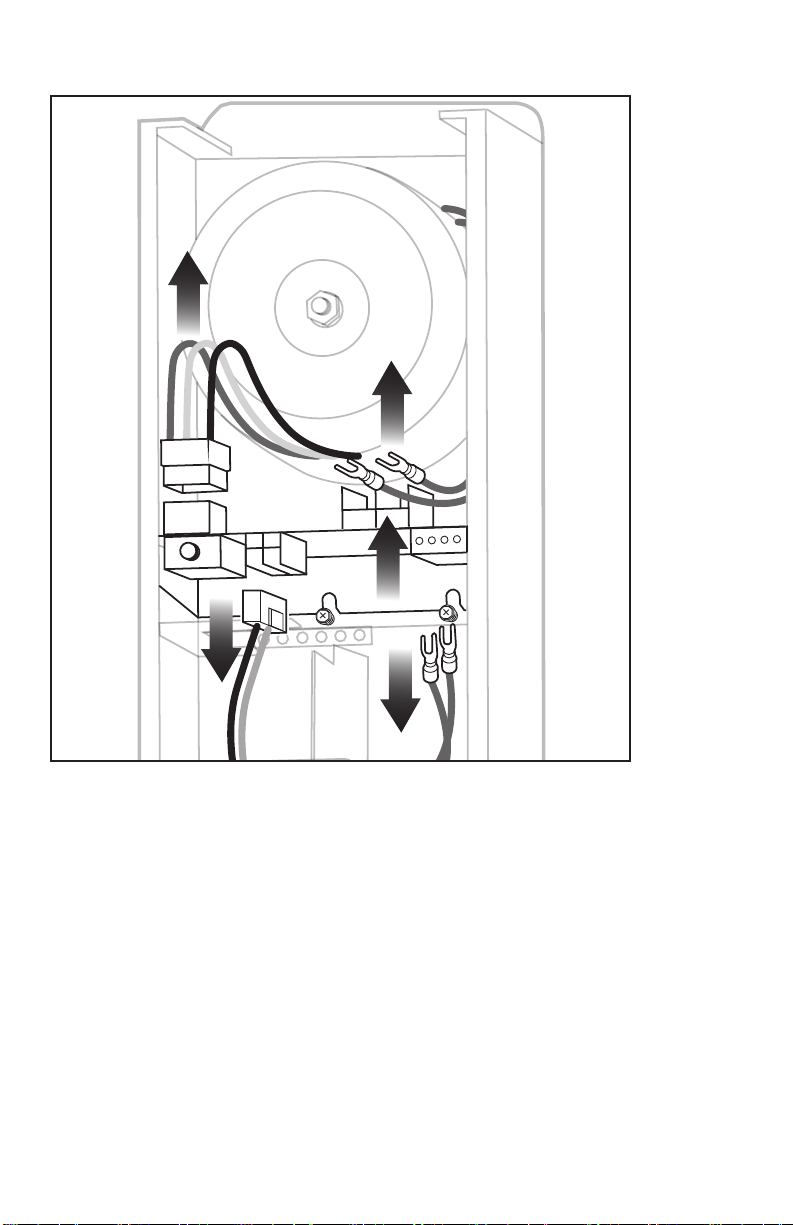

Figure 4. Remove PCBA
10. Remove the old PCBA from Light Controller, see Figure 4.
11. Attach the transformer blue output wires to output wire screws
on new PCBA and tighten.
12. Plug the white transformer input wire connector harness to the
new PCBA.
13. Plug lower white PCBA connector to the new PCBA.
14. Place the new PCBA into the Light Controller with the PCBA
bracket slots on the mounting screws and tighten screws.
Page 11
Jandy® Innite WaterColors™ LED Light Controller | Spare Parts Installation Manual
15. Attach the two PCBA lower wire terminals to the right side PCBA
mounting screw and tighten.
16. Replace the Light Controller lid on the Light Controller.
17. Replace Light Controller lid screw and tighten
18. Turn the power on at the breaker panel.
©2023 Zodiac Pool Systems LLC. All rights reserved.
Zodiac®is a registered trademark of Zodiac International,
S.A.S.U. used under license. All other trademarks referenced
herein are the property of their respective owners. .
H0805200 REV A
Zodiac Pool Systems LLC
2882 Whiptail Loop #100, Carlsbad, CA 92010
1.800.822.7933 | Jandy.com
Zodiac Pool Systems Canada, Inc.
3365 Mainway, Unit 2, Burlington, ON L7M 1A6
1.888.647.4004 | Jandy.ca
Manuel d’installation des
pièces de rechange
Les présentes instructions sont destinées à être utilisées
avec les kits de pièces de rechange Jandy Pro suivantes :
R0979800 Contrôleur de luminaires Innite WaterColors,
kit de remplacement du transformateur
R0979900 Contrôleur de luminaires Innite WaterColors,
assemblage de la carte de circuit imprimé avec support
R0980000 Contrôleur de luminaires Innite WaterColors,
couvercle avec mousse et étiquette
R0980100 Contrôleur de luminaires Innite WaterColors,
vis (10 paquets)
Contrôleur de luminaires
à DEL Innite WaterColors™
Page 14
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
Des tensions potentiellement élevées dans le centre électrique peuvent créer
des risques électriques dangereux pouvant entraîner la mort, des blessures
graves ou des dommages matériels. Couper l’alimentation du circuit principal
relié au centre électrique pour déconnecter ce dernier du système.
À L’ATTENTION DE L’INSTALLATEUR : le présent manuel contient
d’importantes informations sur l’installation, le fonctionnement et l’utilisation
sécuritaires de ce produit. Ces informations doivent être transmises au
propriétaire ou à l’utilisateur de cet équipement.
POUR VOTRE SÉCURITÉ - Ce produit doit être installé et entretenu par un entrepreneur
disposant d’un permis et qui est qualifié en équipements de piscine, délivré par la
juridiction dans laquelle le produit est installé lorsque de telles exigences nationales
ou locales existent. En l’absence d’exigences nationales ou locales, le préposé à
l’entretien doit être un professionnel jouissant d'une expérience suffisante dans
l’installation et l’entretien d’équipements de piscine afin de suivre avec précision toutes
les directives contenues dans ce manuel. Avant d’installer ce produit, lire et suivre tous
les avertissements et toutes les directives qui l’accompagnent. Le non-respect des
avertissements et instructions peut entraîner des dommages matériels, des blessures
corporelles ou même la mort. Une mauvaise installation ou utilisation annule la garantie.
Une mauvaise installation ou utilisation peut engendrer un danger électrique pouvant
entraîner des dommages matériels ou des blessures graves, voire mortelles.
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Si l’information contenue dans ces directives ne sont pas exécutées avec
précision, un incendie ou une explosion peut entraîner un dommage matériel,
une blessure corporelle ou la mort.
Page 15
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET SUIVRE TOUTES LES DIRECTIVES
Tout travail en lien avec l’électricité doit être effectué par un
électricien qualifié et doit se conformer aux codes nationaux,
étatiques, provinciaux et locaux. Lors de l’installation et de
l’utilisation de cet équipement électrique, les consignes de sécurité
élémentaires doivent toujours être respectées, notamment les mises
en garde suivantes :
Les modifications apportées à cet équipement, qui ne sont pas autorisées par le
fabricant, peuvent annuler le droit de l’utilisateur d’opérer cet équipement.
Le risque de choc électrique peut entraîner de graves blessures voire la mort :
S’assurer que tout courant vers le circuit qui alimente le système soit débranché
ou désactivé au niveau du disjoncteur avant de procéder à l’installation ou à
l’entretien. Tout le câblage doit être réalisé conformément aux directives du
National Electrical Code® (NEC)®, NFPA-70®, notamment celles de l’Article
680 - piscines, fontaines et installations similaires.
Au Canada, le Code canadien de l’électricité (CEC), CSA C22.1, doit être
appliqué. L’ensemble des codes et réglementations d’installation en vigueur au
niveau local doivent être respectés.
AVERTISSEMENT
Une barrette à bornes marquée « GROUND » est fournie dans le centre de
distribution de l’alimentation. Pour réduire le risque de choc électrique, connectez
cette barrette à bornes à la borne de mise à la masse de votre service électrique
ou panneau d’alimentation avec un conducteur continue en cuivre comportant
une isolation verte et dont le calibre correspond aux conducteurs du circuit qui
alimentent cet équipement, mais pas moins de 12 AWG (3,3 mm2). Par ailleurs,
un second connecteur de fil doit être lié à un fil en cuivre de 8 AWG (8,4 mm2)
à toute échelle métallique, à tout tuyau d’eau ou autre métal éventuels dans un
rayon de cinq (5) pieds (1,52 m) de la piscine/du spa. Au Canada, le fil de liaison
doit être de 6 AWG (13,3 mm2) au minimum.
AVERTISSEMENT
Page 16
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
• À UTILISER UNIQUEMENT SUR UN CIRCUIT DE DÉRIVATION PROTÉGÉ PAR UN
DISJONCTEUR DIFFÉRENTIEL DE FUITE À LA TERRE DE TYPE A ET DE CLASSE A.
• NE PAS CONNECTER DEUX OU PLUSIEURS ALIMENTATIONS ÉLECTRIQUES EN
PARALLÈLE.
• LES SYSTÈMES D’ÉCLAIRAGE PAYSAGER SONT DESTINÉS UNIQUEMENT À UNE
UTILISATION EXTÉRIEURE.
• NE PAS UTILISER DANS LES UNITÉS RÉSIDENTIELLES.
• NE PAS MONTER L’ALIMENTATION ÉLECTRIQUE OU LES LUMINAIRES À 3 M D'UNE
PISCINE OU D'UN SPA.
• RISQUE D'INCENDIE, NE PAS PLACER L’ISOLATION AU-DESSOUS DE LA PLAQUE À
BORNES.
• VÉRIFIER LA CONNEXION APRÈS L'INSTALLATION.
• LE LUMINAIRE CHAUFFE LORSQU’IL EST ALLUMÉ !
MISE EN GARDE
Ce dispositif est conçu pour être utilisé avec des piscines permanentes et peut aussi être
utilisé dans les cuves thermales et les spas, si indiqué. Ne pas utiliser avec des piscines
pouvant être entreposées. Une piscine permanente est construite dans le sol, sur le sol
ou dans un bâtiment, de telle manière qu’elle ne puisse pas être facilement démontée
et rangée. Une piscine pouvant être rangée est construite pour pouvoir être démontée
facilement aux fins d’entreposage, puis remontée à son état initial.
MISE EN GARDE
CONSERVER CES DIRECTIVES
S’assurer d’avoir à disposition toutes les pièces (voir le Tableau 1 ci-
dessous.)
Nº DE PIÈCE DE
LA TROUSSE
DESCRIPTION DU COMPOSANT QUANTITÉ
R0979800 Trousse de remplacement du
transformateur
1
R0979900 Assemblage de la carte de circuit
imprimé avec support
1
Vis 2
R0980000 Couvercle avec mousse et étiquette 1x vis
R0980100 Vis (10 paquets) 1
Tableau 1. Pièces de remplacement incluses dans le kit
Page 17
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
Remplacement du couvercle
Afin de réduire le risque de décharge électrique, d’incendie ou de blessure, les interventions
sur l’équipement doivent uniquement être effectuées par un professionnel dûment qualifié
pour intervenir sur les équipements de piscine.
Le risque de choc électrique peut entraîner de graves blessures voire la mort : S’assurer
que tout courant vers le circuit qui alimente le système soit débranché ou désactivé au
niveau du disjoncteur avant de procéder à l’installation ou à l’entretien. Tout le câblage doit
être réalisé conformément aux directives du National Electrical Code® (NEC)®, NFPA-70®,
notamment celles de l’Article 680 - piscines, fontaines et installations similaires.
Au Canada, le Code canadien de l’électricité (CEC), CSA C22.1, doit être appliqué.
L’ensemble des codes et réglementations d’installation en vigueur au niveau local doivent
être respectés.
Le contrôleur de luminaires à DEL se trouve dans un état de fonctionnement acceptable;
tous les joints/garnitures d’étanchéité doivent être en place et fonctionnels; un protecteur
de raccordement à la terre doit être présent, fonctionnel et raccordé; et la corrosion ne doit
pas compromettre la protection contre l’afflux des intempéries.
De plus, tout le matériel doit être présent et fonctionnel. Si l’une des conditions
susmentionnées n’est pas remplie, un nouveau boîtier DOIT être utilisé.
AVERTISSEMENT
1. Couper l’alimentation du contrôleur de luminaires au niveau du
panneau électrique.
2. Enlever la vis du couvercle du contrôleur de luminaires, voir
Figure 1.
3. Tirer le couvercle du contrôleur de luminaire et l’enlever du DCT,
voir Figure 1.
Figure 1. Enlever le couvercle du contrôleur de luminaires.
Page 18
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
4. Glisser le nouveau couvercle en haut du contrôleur de
luminaires en veillant à ce que le nouveau couvercle soit
correctement installé.
5. Fixer le nouveau couvercle sur le contrôleur de luminaires à
l’aide de la vis.
6. Mettre le système sous tension au niveau du panneau
électrique.
Remplacement du transformateur
Afin de réduire le risque de décharge électrique, d’incendie ou de blessure,
les interventions sur l’équipement doivent uniquement être effectuées par un
professionnel dûment qualifié pour intervenir sur les équipements de piscine.
Le risque de choc électrique peut entraîner de graves blessures voire la mort :
S’assurer que tout courant vers le circuit qui alimente le système soit débranché
ou désactivé au niveau du disjoncteur avant de procéder à l’installation ou à
l’entretien. Tout le câblage doit être réalisé conformément aux directives du
National Electrical Code® (NEC)®, NFPA-70®, notamment celles de l’Article 680
- piscines, fontaines et installations similaires.
Au Canada, le Code canadien de l’électricité (CEC), CSA C22.1, doit être appliqué.
L’ensemble des codes et réglementations d’installation en vigueur au niveau local
doivent être respectés.
Le contrôleur de luminaires à DEL se trouve dans un état de fonctionnement
acceptable; tous les joints/garnitures d’étanchéité doivent être en place et
fonctionnels; un protecteur de raccordement à la terre doit être présent, fonctionnel
et raccordé; et la corrosion ne doit pas compromettre la protection contre l’afflux
des intempéries.
De plus, tout le matériel doit être présent et fonctionnel. Si l’une des conditions
susmentionnées n’est pas remplie, un nouveau boîtier DOIT être utilisé.
AVERTISSEMENT
1. Couper l’alimentation du contrôleur de luminaires au niveau du
panneau électrique.
2. Enlever la vis du couvercle du contrôleur de luminaires.
3. Tirer le couvercle et l’enlever du contrôleur de luminaires.
Page 19
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
4. Débrancherlefaisceaudeconnexionduld’entréeblancdu
transformateur, voir Figure 2.
5. Utiliser une clé de 14 mm pour enlever l’écrou du transformateur,
voir Figure 2.
6. Enlever les rondelles et le joint d’étanchéité du transformateur,
voir Figure 2.
Figure 2. Débrancher le connecteur de fil d’entrée et
enlever l’écrou du transformateur
7. Tirerletransformateurverslehautpouraccéderauxlsde
sortie, voir Figure 3.
8. Utiliseruntournevispourdesserrersusammentlesvisdesls
desortieand’enleverleslsdesortiebleusdutransformateur,
voir Figure 3.
Page 20
Contrôleur de luminaires à DEL Jandy® Innite WaterColors™| Manuel d'installation des pièces de rechange
Figure 3. Enlever le transformateur et les fils de sortie
9. Enlever l’ancien transformateur du contrôleur de luminaires.
10. Fixerleslsdesortiebleusdunouveautransformateursurles
visdelsdesortiedanslecontrôleurdeluminairesetlesserrer.
11. Brancherlefaisceaudeconnexionblancdeslsd’entréedu
nouveau transformateur sur le contrôleur de luminaires.
12. Placerlenouveautransformateursurleboulondexationdu
contrôleur de luminaire.
13. Placer la garniture d’étanchéité, les rondelles du transformateur
etl’écroudutransformateursurlavisdexationducontrôleur
de luminaires et les serrer avec une clé de 14 mm.
14. Replacer le couvercle du contrôleur de luminaires sur le contrôleur.
15. Replacer et serrer la vis du couvercle du contrôleur de luminaires.
16. Mettre le système sous tension au niveau du panneau électrique.
This manual suits for next models
3
Table of contents
Languages:
Other Jandy Controllers manuals
Jandy
Jandy WaterColors LED User manual
Jandy
Jandy Jandy Pro Series User manual
Jandy
Jandy TruDose User manual
Jandy
Jandy Infinite WaterColors IWCP50W100 User manual
Jandy
Jandy AquaLink Touch User manual
Jandy
Jandy AquaLink Touch User manual
Jandy
Jandy JVA 2444 Pro Series User manual
Jandy
Jandy AquaLink RS All Button Parts list manual
