Jb systems Gobo flower User manual

Version: 1.0

WWW.BEGLEC.COM

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner

according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke

manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las

disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em

conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

JB SYSTEMS®1/28 GOBO FLOWER

Thank you for buying this JB Systems product®. To take full advantage of all possibilities and for your own

safety, please read theseoperating instructions very carefully beforeyou start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and

national guidelines. Conformity has been established and therelevant statements and documents havebeen

deposited by the manufacturer.

This devicehas been designed to produce decorative effect lighting and is used in light show systems.

A high output Gobo Flower effect.

Projects laser sharp beams

High quality opticallens with manual focus adjustment

12 gobos & colors

Music activated with built-inmicrophone

Fan cooled

Thermal switch for temperature protection

BEFORE USE

Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused

by mishandling are not subject to warranty. The dealer will not accept responsibility for any resulting

defects or problems caused by disregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check the contents:

Check that the carton contains the following items:

Operatinginstructions

Gobo flower unit

Hangingbracket

Mainscable

SAFETY INSTRUCTIONS:

CAUTION: To reduce the risk of electric shock, do not remove the top cover.

No user-serviceable parts inside. Refer servicing to qualified service

personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use

or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of

important operation and maintenance (servicing) instructions in the literature accompanying this

appliance.

This symbol means: indoor use only.

Thissymbol means: Read instructions.

This symbol determines: the minimum distance from lighted objects. The minimum distancebetween

light-output and the illuminated surface must be more than 1 meters.

To protect the environment, please try to recycle the packing material as much as possible.

A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears after

someminutes.

CAUTION

ENGLISH OPERATION MANUAL

JB SYSTEMS®2/28 GOBO FLOWER

To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance or may even cause damages.

This unit is for indoor use only.

Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign

object enters the unit, immediately disconnect the mains power.

Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture must

be fixed at least 50cm from surrounding walls.

Don’t cover any ventilation openings as this may result in overheating.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operatethis device.

Maximum saveambient temperatureis 40°C. Don’t use this unit at higher ambient temperatures.

The units’ surface temperature may reach up to 85°C. Don’t touch the housing with bare hands during its

operation.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and

servicing.

Allow the device about 10 minutes to cool down before replacing the bulb or start servicing.

Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safetyin your country.

Check that the available voltage is not higher than the one stated on the rear panel of the unit.

The power cord should always be in perfect condition. Switch the unit immediately off when the power cord is

squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified persons

in order to avoid a hazard.

Never let the power-cord come into contact with other cables!

This fixture must be earthed to in order comply with safety regulations.

Don’t connect the unit to any dimmer pack.

Always use an appropriate and certified safety cable when installing the unit.

In order to prevent electric shock, do not open the cover. Apart from the lamp and mains fuse there are no user

serviceable parts inside.

Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type

and electrical specifications!

In the event ofserious operating problems, stop using the fixture and contact your dealer immediately.

The housing and the lenses must be replaced if they arevisibly damaged.

Please usethe original packing when the device is to be transported.

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering from

epilepsy.

DESCRIPTION:

1. Opticallens with manual focus adjustment

2. Hanging bracketwith 2 knobs on both sides to fasten the unit and a

mounting hole to fix a mounting hook.

3. Mains input with IEC socket and integrated fuseholder, connect the

supplied mainscable here.

4. Lamp compartment,to be opened with this screw.

5. Internal microphone

6. Cooling fan

ENGLISH OPERATION MANUAL

JB SYSTEMS®3/28 GOBO FLOWER

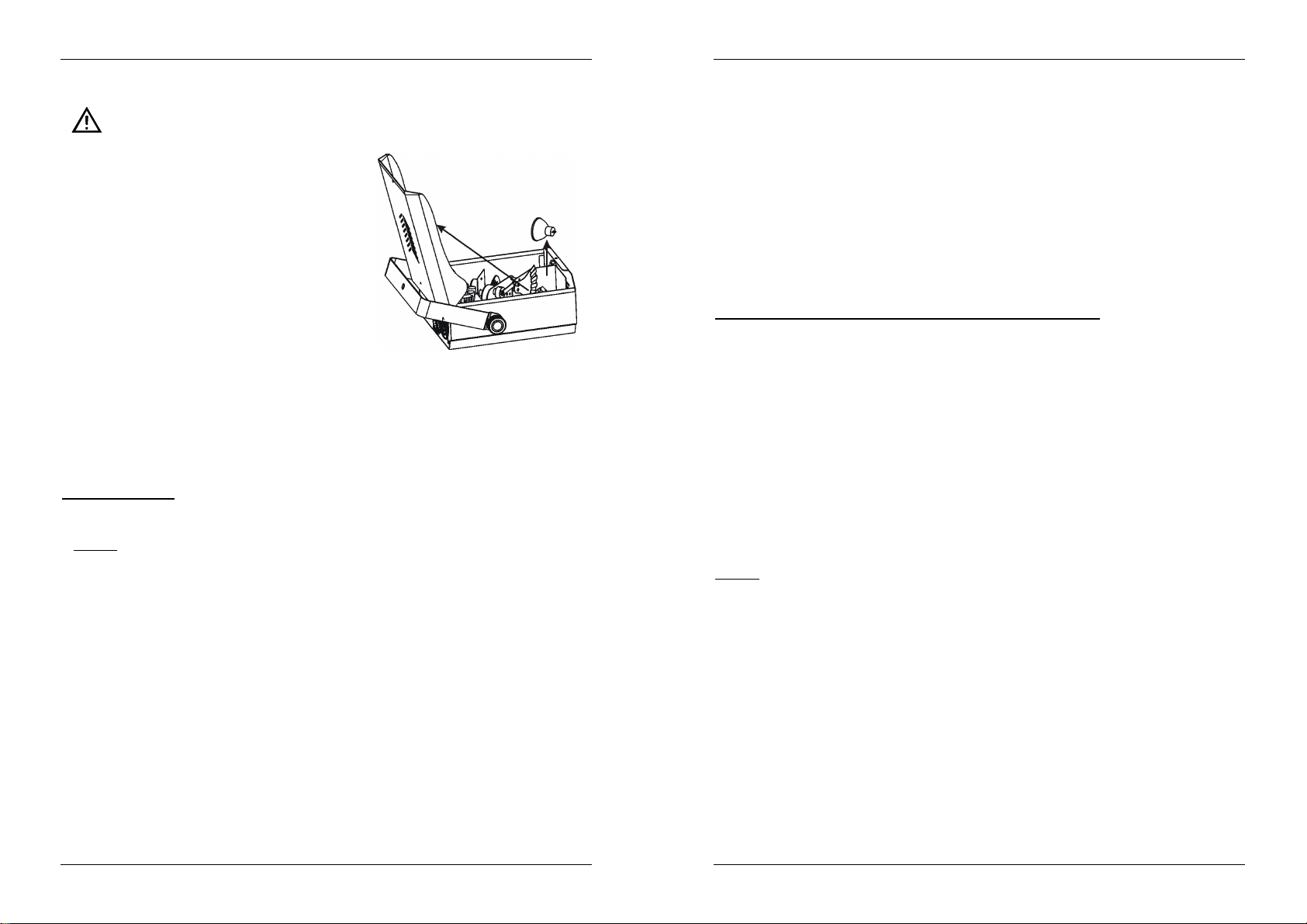

LAMP (RE)PLACEMENT

In case of replacement of the lamp or maintenance, do not open the fixture within 10

minutes until the unit cools down after switching off. Always unplug the unit before

servicing! Always use the same type of spare parts (bulbs, fuses, etc.) When replacing

parts, please only genuine spare parts.

Unplug the mains cable.

Wait for about 10 minutes until the unit has been cooled down.

Unscrew the screw that closes the lamp compartment of the

fixture and open de top of the enclosure.

On the inside you will see thelamp socket. Tear the lamp socket

gently out of the lamp compartment.

Unplug the old lamp. Hold thelamp socket while unplugging the

lamp instead of pulling thecable!

Hold the lamp socket while pressing the new lamp gently in the

socket.

Attention! Check the label on the backside of the device or see

the technical specifications in this manual to know which lamp

should be used. Never install lamps with a higher wattage!

Lamps with higher wattage generate temperatures the device

was not designed for. If the device uses a lamp transformer, it

will burn due to current overload.

Don’t touch the bulb inside the reflector of the lamp with bare hands! This drastically shortens the lifespan

of the lamp. If you touched the lamp, clean it with a cloth and a little denatured alcohol. Wipe the lamp off

before installing.

Put the new lamp backinside the unit. Be sure that the wires don’t touch the lamp.

Close the lamp compartment.

Done!

OVERHEAD RIGGING

Best installation distance:

A projection distance of +/- 5 meters from the wall is perfect. From this distance the projection will cover an

area of 3.3 m x 3.3 m.

Important: The installation must be carried out by qualified service personal only. Improper

installation can result in serious injuries and/or damage to property. Overhead rigging requires

extensive experience! Working load limits should be respected, certified installation materials

should be used, the installed device should be inspected regularly for safety.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

andservicing.

Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The

fixture must be fixed atleast 50cm fromsurrounding walls.

The deviceshould be installed out of reach of people and outside areas where persons may walk by or be

seated.

Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s

weight.

Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.

This secondary safety attachment should be installed in a way that no part of the installation can drop

more than 20cm if the main attachment fails.

The device should bewell fixed; a free-swinging mountingisdangerous and may not be considered!

Don’t cover any ventilation openings as this may result in overheating.

The operator has to make sure that the safety-relating and machine-technical installations are approved by

an expert before using them for the first time. The installations should be inspected everyyear by a skilled

person to be sure that safety is still optimal.

ENGLISH OPERATION MANUAL

JB SYSTEMS®4/28 GOBO FLOWER

OPERATING INSTRUCTIONS

Once connected tothe mains the device starts running.

Regular breaks during operation are essential to maximize the life of this device as it is not designed for

continualuse.

Do not switch the unit on and off in short time intervals as this reducesthe lamp life.

The units’ surface temperature may reach up to 85°C. Don’t touch the housing with bare-hands during its

operation.

Always unplug the unit when it is not used for alonger time or before replacing the bulb or start servicing.

In the event of serious operating problems, stopusing the fixture and contact your dealer immediately.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons

suffering from epilepsy.

MAINTENANCE

Make surethe area below theinstallation place is free from unwanted persons during servicing.

Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.

During inspection the following points should be checked:

All screws used for installing the device and any of its parts should be tightly fastened and may not be

corroded.

Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.

The mains cables must be in impeccable condition and should be replaced immediately when even a

small problem is detected.

In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be

cleaned monthly.

The interiorof the device should be cleaned annually using a vacuum cleaner or air-jet.

The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to

optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp,

smoky or particularly dirty surroundings can cause greater accumulation of dirt on the unit’s optics.

Clean with a softcloth using normal glass cleaning products.

Always dry the parts carefully.

Clean the external optics at least once every 30 days.

Clean the internal optics at least every 90 days.

Attention: We strongly recommend internal cleaningto be carried out by qualified personnel!

SPECIFICATIONS

Mains Input: AC 230V, 50Hz

Fuse: 250V 5A slow blow(20mm glass)

Sound Control: Internal microphone

Lamp: ELC 250W / 24V

Size: 31 x 27 x 14cm

Weight: 8.2kg

Every information is subject to change without prior notice

You can download the latest version of thisuser manual on our website: www.beglec.com

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®5/28 GOBO FLOWER

Merci d’avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutesles

possibilités de l’appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

conformité a été établie et les déclarations et documents correspondants ont été déposés parle fabricant.

Cet appareil a été conçu pour la production d’effets lumière décoratifs et est utilisé dans des spectacles

lumineux.

Effet Gobo Flower puissant

Optique debonne qualité pour des projections très nettes.

12 gobos et couleurs

Fonctionne sur la musique graceau micro incorporé

Focusréglable

Ventilation forcée par ventilateur et protection de surchauffe.

AVANT UTILISATION

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas

d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.

Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne

s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en

garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l’emballage contientles articles suivants:

Moded'emploi

Gobo Flower

Câbled’alimentation

Support de fixation

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®6/28 GOBO FLOWER

CAUTION

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le

couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que

vous pouvez remplacer vous-même. Confiez l’entretien uniquement à des

techniciensqualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans

isolation dans l'appareilqui peutcauser un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et

de maintenance se trouvant dans le manuel, fourniavec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbolesignifie: Lire le mode d’emploi.

Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le

projecteur et la surface à éclairerdoit être plus de 1 mètres.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après

quelquesminutes.

Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou

l’humidité.

Pour éviter laformation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.

La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des

dommages.

Cetteunité est destinée à une utilisation à l’intérieur uniquement.

Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet rempli de liquides, tels

que des vases, ne peut être placé sur cet appareil. Risque dechoc électrique ou de dysfonctionnement. Si

un corps étranger est introduitdans l’unité, déconnectez immédiatement de la sourced’alimentation.

Aucune sourcede flamme nue, telle que les bougies allumées, ne peutêtre placée sur l'appareil.

Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil

doit être fixé à 50cm minimum des murs.

Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.

Ne pas utiliser dans un environnementpoussiéreux et nettoyez l’unité régulièrement.

Ne pas laisserl’unité à portée des enfants.

Les personnes non expérimentées ne doivent pas utiliser cet appareil.

La température ambiante maximum d’utilisation del’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

La température des parois de l’unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours

de fonctionnement.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables

pendant le montage, le démontageet les opérations de maintenance.

Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.

Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant de changer une

ampouleoud’entreprendre desréparations.

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

régulations desécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d’alimentation de la sourced’alimentation de la zone dans laquelle vous vous

trouvezne dépassepas celui indiqué à l’arrière de l’appareil.

Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le

cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être

remplacé parle constructeur, son agentou un technicien qualifié.

Ne laissez jamais le cordon d’alimentation entrer en contact avecd’autres câbles !

L’appareil doit êtreà la masseselon lesrègles de sécurités.

Ne pas connecter l’unité à un variateur delumière.

Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®7/28 GOBO FLOWER

Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible principal, il

n’y a pas de pièces pouvantêtre changées par l’utilisateur à l’intérieur.

Nejamais réparer ou court-circuiter un fusible. Remplacez systématiquement unfusible endommagépar

un fusible de mêmes type et spécifications électriques !

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

La coque et les lentilles doivent être remplacées si visiblement endommagées.

Utilisez l’emballage d’origine si l’appareil doit être transporté.

Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement

autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de

personnessouffrantd’épilepsie.

DESCRIPTION:

1. Lentille avecfocus manuel

2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de

l’appareil) et d’un trou pouvant recevoir un crochet de fixation.

3. Entrée d’alimentation par connecteur IECavec porte fusible intégré.

Branchez le câble d’alimentation ici.

4. Compartiment de la lampe, peut êtreouvert en dévissant cette vis

5. Microintégré

6. Ventilateur de refroidissement

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d’opération de maintenance ou de remplacement des ampoules, ne pas ouvrir

l’installation dans les 10 minutes suivant la fin de l’utilisation jusqu’à ce que l’appareil

ait refroidi. Débranchez systématiquement l’unité avant toute opération de

maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors

du remplacement, n’utilisez que des pièces véritables.

Débranchez lecâble d’alimentation.

Attendez environ 10 minutes jusqu’à ce que l’unité aitrefroidi.

Dévissez la vis qui referme le compartiment de la lampe et

ouvrez le dessus du boîtier.

A l’intérieur vous pouvez voir la douille. Sortez-la délicatement

du compartiment à ampoules.

Sortez l’ampoule usagée. Tenez la douille pendant l’opération,

plutôt que de tirer sur le câble!

Tenez encore la douille lorsque vous mettez en place la

nouvelle ampoule.

Attention! Reportez-vous à l’étiquetteà l’arrière de l’appareil ou

aux spécifications techniques de ce manuel pour savoir quelle

ampoule utiliser. Ne jamais installer d’ampoules à puissance

plus élevée! De telles ampoules produisent des températures

supérieures à celles pour lesquelles l’appareil a été conçu. Si

l’appareil utilise un transformateur, il brûlera en raison de la

surchargeinduite.

Ne pas toucher l’ampoule se trouvant à l’intérieur du réflecteur à mains nues! Cela réduirait énormément

le cycle de vie de la lampe. Si vous l’avez touchée, nettoyez-la avec un linge et un peu d’alcool modifié.

Essuyez l’ampoule avant de l’installer.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®8/28 GOBO FLOWER

Insérez la nouvelle ampoule à l’intérieur de l’unité.Assurez-vous que les fils ne touchent pas l’ampoule.

Refermez le compartiment à ampoules.

Voilà!

INSTALLATION EN HAUTEUR

Installationpréférée:

Vous obtenez le meilleur effet quand le projecteur est placé à environ 5m du mur. A cette distance l'effet

couvrira une surface de 3.3m x 3.3m.

Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation

incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en

hauteur exige de l’expérience ! Les limites de charge doivent être respectées, du matériel

d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité

régulièrement.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables

lors de l’installation, la désinstallation ou la maintenance.

Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil

doit être fixé à 50cm minimum des mursà l’entour.

L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des

zones où le publicest installé.

Avant l’installationassurez-vous que la zone d’installation supporteun point localisé minimum de 10 fois le

poids de l’appareil.

Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de

l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de

l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.

L’appareil doitêtre bien fixé,un montage à balancement estdangereux et nedevrait pas être considéré !

Ne pascouvrir les ouverturesde ventilation pour éviter tout risque de surchauffe.

L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un

expert avant la première utilisation. Les installations doivent être inspectées chaque année par du

personnel qualifiépour assurer une sécurité optimale.

INSTRUCTIONS D’UTILISATION

Une fois l’appareil connecté, l’unité principale fonctionne.

Des pauses régulières dans l’utilisation sont primordiales pour maximiser la durée de vie de l’appareil,

puisqu’il n’estpas conçu pour une utilisationcontinue.

Ne pas mettre l’unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des

ampoules.

La surface de l’unité peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en

cours de fonctionnement de l’appareil.

Débranchez systématiquement l’appareil s’il n’est pas utilisé pour une période prolongée ou avant de

changer une ampoule ou d’effectuer des opérations de maintenance.

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de

personnessouffrant d’épilepsie.

FRANÇAIS MODE D’EMPLOI

JB SYSTEMS®9/28 GOBO FLOWER

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables

lors de la maintenance

Mettez l’unité hors tension,débranchez le cordon d’alimentation et attendez que l’appareil ait refroidi.

Pendant l’inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien

fixées et non corrodées.

Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement

intactes, sans aucune déformation.

Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être

remplacée.

Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection

d’un problème,mêmebénin.

Pour protéger l’appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation

doivent être nettoyées mensuellement.

L’intérieur del’appareil doit être nettoyé annuellement à l’aide d’un aspirateur ou jet d’air.

Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit êtreeffectué périodiquement

pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans

lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent

entraîner une accumulation de saleté plus importantes sur les optiques de l’appareil.

Nettoyez à l’aide d’un chiffon doux avec des produits de nettoyage pour verres normaux.

Séchez toujours les parties soigneusement.

Nettoyez les optiques externes ou moins une fois tous les 30 jours.

Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du

personnel qualifié !

SPECIFICATIONS

Alimentation: AC 230V, 50Hz

Fusible: 250V 5A lente (20mm verre)

Contrôle de son: Microphoneinterne

Ampoules: ELC 250W / 24V

Taille: 31 x 27 x 14cm

Poids: 8.2kg

Chacune de ces informations peut être modifiée sans avertissementpréalable. Vous pouvez

télécharger la dernière version de ce mode d’emploi de notre siteWeb: www.beglec.com

NEDERLANDS HANDLEIDING

JB SYSTEMS®10/28 GOBO FLOWER

Hartelijk dank voor de aankoop van dit JB Systems®product. Om ten volle te kunnen profiteren van alle

mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint

het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE

LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM 

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt.Dit product voldoet aan degangbare Europese en nationale

voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en

documenten zijn door de fabrikant afgegeven.

Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in

lichtshows.

Gobo Flower effect met grote lichtopbrengst

Projecteert ergscherpe gobo's

Optische lens van hoge kwaliteit, voorzien van manuelefocusregeling

12 gobo's & kleuren

Muziekgestuurdvia internemicrofoon

Ventilatorkoeling

Bescherming tegen oververhitting

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er

schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat

de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig

volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De

dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het

veronachtzamenvandeze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen.

Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij tevoegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

Handleiding

Gobo Flower toestel

Netsnoer

Ophangbeugel

NEDERLANDS HANDLEIDING

JB SYSTEMS®11/28 GOBO FLOWER

VEILIGHEIDSVOORSCHRIFTEN:

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te

vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen

onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen

enkel uitvoeren door een bevoegdetechnicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik

of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel

die voldoende kracht heeftom een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in

de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende

dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen

projector en het verlichte voorwerp moet meer dan 1 meters zijn.

Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.

Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na

een paar minuten.

Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te

voorkomen.

Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur

wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het

toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat

toebrengen.

Gebruik ditapparaat uitsluitend binnenshuis.

Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing

te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet

afkoppelen.

Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen.

De installatie moet op minstens 50 cm van de muren rondom geplaatstworden.

Bedekgeen enkeleventilatieopening om oververhitting tevermijden.

Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.

Houd het apparaat uit de buurt van kinderen.

Dit apparaat mag nietdooronervaren personen bediend worden.

De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere

temperaturen.

De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens

het gebruik niet met blotehanden aan.

Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste

personen bevinden tijdens hetbevestigen en losmaken alsook bij het onderhoud.

Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met

deonderhoudsbeurt.

Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de

lamp tevervangen of alvorens te beginnen met de onderhoudsbeurt.

De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in

uw land geldende regels betreffende elektrische en mechanische veiligheid.

Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het

toestel.

De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de

elektrische kabel gekneusd of beschadigd is.De kabelmoet vervangen worden door de fabrikant zelf, zijn

dealer of vergelijkbare bekwame personen om een brand te voorkomen.

Laat deelektrische draad nooit in contact komen met andere draden.

Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.

Sluit het apparaat niet aan op een elektronische dimmer.

Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.

CAUTION

NEDERLANDS HANDLEIDING

JB SYSTEMS®12/28 GOBO FLOWER

Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de lamp en de

zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.

Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering

steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.

Contacteer uw dealer voor een eventuele reparatie.

De behuizing en de lenzen moeten vervangen worden als zezichtbaar beschadigd zijn.

Gebruikbest de originele verpakking als het toestel vervoerd moet worden.

Om veiligheidsredenen is het verboden om ongeautoriseerdemodificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van

personen die lijden aan epilepsie.

BESCHRIJVING:

1. Optische lens voorzien van een knop voor manuele focus.

2. Ophangbeugel met 2 knoppen aan beide zeiden om het toestel vast te

zetten. Tevens voorzien van een gat voor een bevestigingshaak.

3. Voedingsingang via IECstekker metgeïntegreerde zekeringhouder. Sluit

hier devoedingskabel aan.

4. Lampcompartiment;kan geopend worden met dezevijs.

5. Ingebouwde microfoon

6. Koelingsventilator

HET PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een

onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan

totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U begint

aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen,

zekeringen, e.d.) Gebruik bij het vervangen van onderdelen uitsluitend authentieke

reserveonderdelen.

Trek de netstekker uit het stopcontact.

Wacht 10 minuten tot het apparaat is afgekoeld.

Schroef de vijs bovenaan (4) los zodat U de bovenzijde van het

apparaat volledig kan openen.

Aan de binnenzijde zult U de lampenhouder zien. Trek de

lampenhouder voorzichtig uit het lampcompartiment.

Verwijder de oude lamp. Bij hetverwijderen van de oude lamp houdt

U de lampenhouder vast en trekt U niet aan de draad.

Houd de lampenhouder vast terwijl U de nieuwe lamp rustig in de

lampenhouderdrukt.

Opgepast! Controleer het etiket achter op het toestel of kijk naar de

technische karakteristieken in deze gebruikswijzing om te weten

welke lamp U moet gebruiken. Gebruik nooit een lamp met een

hogere wattage. Lampen met een hogere wattage produceren

temperaturen waarvoor het apparaat niet ontworpen was. Als het

apparaat een lampentransformator gebruikt, zal hijverbranden wegens de te grote belasting.

Raak de lamp aan de binnenzijde van de reflector niet met blote handen aan; dit zal de levensduur van de

lamp drastisch verkorten. Indien U de lamp aanraakte, maak hem dan schoon met een lapje en een beetje

schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.

Plaats de nieuwe lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.

Sluit het lampcompartiment (bovenzijde) terug af.

Klaar.

NEDERLANDS HANDLEIDING

JB SYSTEMS®13/28 GOBO FLOWER

OPHANGEN VAN HET APPARAAT

Beste installatie afstand:

U bekomt het beste effects bij installatie op +/-5m van de projectiewand, de projectie is dan 3.3m x 3.3m

groot.

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel

uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot

gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de

werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het

geïnstalleerde toestel moet regelmatig worden gecontroleerd.

Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het

plaatsen, het weghalen en het onderhoud.

Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het

toestel moet worden bevestigd op minstens 50 cm van deomringende muren.

Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag

lopen en zitten.

Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de

installatieplaats 10 keer het gewicht van het toestel bedraagt.

Gebruik bij het installeren van het toestel altijd een gewaarmerkteveiligheidskabel die 12 keer het gewicht

van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat

geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht

worden.

Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.

De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de

technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk

jaar moeten deinstallaties worden gekeurd door een vakman om tecontroleren of de veiligheid nog steeds

perfect is.

BEDIENINGSVOORSCHRIFTEN

Als het apparaat op het net is aangesloten begint het te functioneren.

Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten

functioneren, daar het niet bedoeld is om onafgebroken te functioneren.

Zet het toestel niet aan en uit met korte tussenpozen omdat de lamp het anders eerder begeeft.

De oppervlaktetemperatuur van het apparaat kan 85º bereiken. Raak gedurende het bedienen van het

apparaat de behuizing niet met blotehanden aan.

Trekt U altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet of alvorens een

lamp te vervangen ofalvorens een onderhoudsbeurt tebeginnen.

Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel U

onmiddellijkin verbinding metuw dealer.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het effect nooit in de aanwezigheid van

mensen die aan epilepsie lijden.

NEDERLANDS HANDLEIDING

JB SYSTEMS®14/28 GOBO FLOWER

ONDERHOUD

Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het

onderhoud.

Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgendepunten worden gecontroleerd.

Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid

zijn en mogen niet verroest zijn.

Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet

verwrongenzijn.

Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze

vervangenworden.

De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar

een klein probleem ontdekt werd.

Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de

ventilatieopeningen elkemaand gereinigd te worden.

Debinnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.

Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden

uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden

gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder

vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op deoptischeuitrusting.

Reinig met een zachte doek en gebruiknormaleglasreinigende producten.

Droog deonderdelen altijd zorgvuldig af,

Reinig de uitwendige optische uitrusting minstens één keer per maand.

Reinig de inwendigeoptische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door

vakbekwaampersoneel!!

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230V, 50 Hz

Zekering: 250 V/ 5A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

Lamp: ELC 250W / 24V

Afmetingen: 31 x 27 x 14cm

Gewicht: 8.2kg

Elke inlichting kan veranderen zonder waarschuwingvooraf

U kan de laatste versie van deze handleiding downloaden via Onze website:www.beglec.com

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®15/28 GOBO FLOWER

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen sie

diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der

Möglichkeiten, die dieses Gerät bietetsowie, zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.

Entsprechende Dokumentation liegt beim Hersteller vor.

Das Gerät ist zur Erzeugung von dekorativem Licht sowie derBenutzung in Lightshows bestimmt.

HochleistungGobo-Blumeneffekt.

Projiziert scharfe Laserstrahlen

HochqualitativeoptischeLinsemitmanueller Fokuseinstellung

12 Gobos und Farben

Musikaktiviert mit eingebautem Mikrofon

Gebläsekühlung

Thermoschalter fürÜbertemperaturschutz

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung

setzen.

Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung

hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler

übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung

hervorgerufen wurden.

Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger

Weitergabe des Gerätes, bitteBedienungsanleitungbeifügen.

Packungsinhaltprüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung

Gobo Flower

Deckenhalterung

Netzkabel

SICHERHEITSHINWEISE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags

auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren

befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht

isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die

Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und

Wartungshinweisein den Dokumenten hin, diedem Gerät beiliegen.

Dieses Symbol bedeutet: Nurinnerhalb von Räumen verwenden.

Dieses Symbolbedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale

Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein.

CAUTION

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®16/28 GOBO FLOWER

Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oderrichtig trennen.

Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.

Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.

Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige

Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar

Beschädigungführen.

Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder

Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und

vom Stromkreis trennen.

Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben.

Mindestabstand an allen Seiten soll mindestens 50 cm sein.

Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

Für Kinder unerreichbar aufbewahren.

Unerfahrene Personen sollen das Gerät nicht bedienen.

Umgebungstemperatur darf 40ºC nicht überschreiten.

Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebs nicht mit bloßen Händen

anfassen.

Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts

befinden.

Vor dem Auswechseln des Leuchtmittels odersonstigen Eingriffen, 10 Minuten Abkühlzeit einhalten.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.

Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.

Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den

Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.

Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!

Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.

Gerät nicht an einen Dimmer anschließen.

Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.

Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden

Bauteile im Gerät enthalten.

Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

Bei Fehlfunktion, Gerät nicht benutzen und mit Händler inVerbindung setzen.

Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.

Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.

Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum

befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Objektiv mit manueller Einstellung der Fokus

2. Deckenhalterung mit 2 DrehknöpfenzumFestschrauben und zum

befestigen an einen Montagehaken.

3. Netzanschluss mit IEC Buchse mit integrierter Sicherungzum Anschluss

an dieSteckdose

4. Kammer für Lampe, öffnen mit Schraube

5. EingebautesMikrofon

6. ¼”Klinkenbuchsezum Anschlussdes wahlweisen CA-8 Controllers

7. Kühlventilator

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®17/28 GOBO FLOWER

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen

lassen. Stets Netzstecker ziehen und vom Stromkreis trennen! Stetsgleichartige Ersatzteile

(Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteileverwenden.

Netzstecker ziehen.

Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt

hat.

Mit Schraube Kammer für Lampe aufschrauben, dann Fach

öffnen.

Auf der Innenseite können Sie die Lampenfassung sehen.

Vorsichtig aus dem Fach herausziehen.

Gebrauchtes Leuchtmittel herausziehen. Hierbei an der

Fassung festhalten und nicht am Kabel!

An der Fassung festhalten, wenn ein neues Leuchtmittel

eingesetzt wird.

Achtung! Geräteaufkleber auf der Rückseite des Geräts

oder technische Einzelheitenin dieser Bedienungsanleitung

beachten, damit stets das richtige Leuchtmittel eingesetzt

wird. Keine Leuchtmittel mit höhererWattanzahl einsetzen!

Diese Leuchtmittel erzeugen höhere Temperaturen, für die

dieses Gerät nicht ausgelegt ist. Hat das Gerät einen

Transformator, kann dieser wegen Überlastung durchbrennen.

Leuchtmittel innerhalb des Reflektors nicht mit bloßen Händen berühren! Das verkürzt die

Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen, sollte, mit etwas Alkohol

reinigen und vordem Einsetzen gut abreiben.

Neues Leuchtmittel einsetzen und sicherstellen, dass sienichtvon Kabeln berührtwird.

Fachwiederzuschrauben.

Fertig!

ÜBERKOPF-MONTAGE

Optimale Entfernung:

Entfernung des Projektors von +/- 5 Metern von der Wand ist einfach perfekt. Aus dieser Entfernung haben

SieeineFlächendeckung von3,30m x 3,30m.

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen.

Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen.

Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet

werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in

regelmäßigenAbständenüberprüftwerden.

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert

oder gewartet wird.

Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder

Flüssigkeiten. Einen Seitenabstand von mindestens50cm einhalten.

Gerät außerhalb der Reichweitevon Personen, und nicht in niedrigen Durchgängen oder in der Nähe von

Sitzgelegenheiteninstallieren.

Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht

aufnehmen kann.

Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht

aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des

Geräts vonmehr als 20 cm verhindert, solltedie Befestigung brechen.

Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in

Betracht gezogen werden!

Ventilationsöffnungen nichtabdecken, da Überhitzungsgefahr!

Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb

fachmännisch vorgenommenworden sind.

Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen

sicherenBetrieb zu gewährleisten.

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®18/28 GOBO FLOWER

BEDIENUNGSANLEITUNG

Sobald das Gerät an das Stromnetz angeschlossen wird, beginnt es zu arbeiten.

Regelmäßige Betriebspausen sind für einelange Lebenserwartung des Geräts notwendig. Es ist nicht für

denDauerbetrieb ausgelegt.

Gerätnicht in kurzen Abständen ein- und ausschalten,da es dieLebensdauerdes Leuchtmittels verkürzt.

Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebes nicht mit bloßen

Händenanfassen.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händlerin Verbindung setzen.

WichtigerHinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im

Raum befinden, die unterEpilepsie leiden.

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet

wird.

Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei

sein.

Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine

Anzeichen von Verformung zeigen.

Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile

ausgewechseltwerden.

Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert

werden.

Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze

monatlich gereinigt werden.

Gerätinnenmindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen

Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle

hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen

zu größerer Verschmutzung auf den Linsen.

MitweichemTuch und gewöhnlichemGlasreinigersäubern.

Alle Teile stets gut abtrocknen.

ÄußereOptik mindestens alle 30 Tage säubern.

InnereOptik mindestens alle 90 Tagesäubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal

durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈230V, 50Hz

Sicherung: 250V / 5A langsame Sicherung (20mmGlas)

Klangregler: EingebautesMikrofon

Lichtquelle: ELC 250W / 24V

Abmessungen: 31 x 27 x 14cm

Gewicht: 8.2kg

Technische Änderungen können auch ohneVorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses Benutzerhandbuches vonunserer Website

herunterladen: www.beglec.com

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®19/28 GOBO FLOWER

Gracias porla compra de esteproducto JB Systems®. Para sacar todo el rendimiento de las posibilidades de

este aparato y por su propia seguridad, por favorlea este manual de instrucciones con mucho cuidado antes

de empezar a usar esta unidad.

CARACTERÍSTICAS

Esta unidad no interfiere con señales de radio. Este producto cumple las exigencias de las directrices

actuales Europeas y nacionales. Se ha establecido conformidad y las declaraciones y documentos

relevantes sehan depositado por el fabricante.

Efecto gobo flower de alta potencia.

Proyecta haces de precisión láser

Lente óptica de alta calidad con ajuste de foco manual

12 gobos y colores

Activación por música con micrófono integrado

Refrigeración por ventilador

Interruptor térmico paraprotección en temperatura

ANTES DE USAR

Antes de empezar a usar esta unidad, por favor compruebe que no hay daños causados por el transporte.

Si hubieraalguno, no use este aparato y consulte a su vendedor primero.

Importante: Este aparato dejó nuestra fábrica en perfecto estado y bien empaquetado. Es absolutamente

necesario por parte del usuario el seguir estrictamente las instrucciones de seguridad y advertencias de

este manual del usuario. Cualquier daño causado por manejo inadecuado no estará sujeto a la garantía.

El vendedor no aceptará responsabilidad por ningunos defectos o problemas que resulten de ignorar este

manual del usuario.

Mantenga este folleto en un lugar seguro para consultas futuras. Si vende esta instalación, asegúrese de

añadir este manual de usuario.

Compruebe elcontenido:

Compruebe que lacaja contienelos siguientesítems:

Instrucciones demanejo

Gobo flower

Asa metalica

Cable de alimentatión

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN: Para reducir el riesgo de electrocución, no quite la

cubierta superior . Ninguna pieza usable adentro para el utilizador.

Dirijase unicamente a personal cualificado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos

no isolados donde un voltaje peligroso constituye un riesgo grande para causar una eventual

electrocución.

El punto deexclamación en el interior de un triangulo alerta al usuario sobre la presencia de

importantesinstrucciones de operación y de mantenimiento tenidas en cuenta en el manualde uso.

Este símbolo significa : uso para el interior solamente.

Este símbolosignifica : Lea las instrucciones.

Este símbolo se determina: la distancia mínima de objetos iluminado. La distancia mínima entre el

proyector y el objeto iluminado debe ser más de 1 metro.

CAUTION

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®20/28 GOBO FLOWER

Afín de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente

humedo.

Un nuevo efecto de luz algunas veces causa algún olor y/o humo no deseados. Esto es normal y

desaparece después de algunosminutos.

Para evitar fuego o riesgos de descargas noexponga este aparato a la lluvia o humedad.

Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas

circundantes cuando lalleve a una habitación cálida después de transporte. Condensación algunas veces

impide que la unidad funcione arendimiento plenoo puedeincluso causar daños.

Esta unidad es sólo para usointerior.

No coloque objetos metálicos o derrame líquidos dentro de la unidad. Podría resultar descarga eléctrica o

mal funcionamiento. Si un objeto extraño entrara en la unidad, desconecte inmediatamente la fuente de

alimentación.

Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamable y/o líquidos. La

instalación debeser fijada al menos a 50 cm. de distancia de los muros circundantes.

No cubraninguna apertura de ventilación yaque estopodría resultar en sobrecalentamiento.

Evite su uso en ambientes polvorientos y limpie la unidad regularmente.

Mantenga la unidad alejadade los niños.

Personas sin experiencia no deberían manejar este aparato.

La temperatura máximade ambientees 40°C. Nouse esta unidad a temperaturas más elevadas.

La temperatura de la superficie de la unidad puede alcanzar los 85°C. No toque la carcasa con las manos

sin proteger cuando esté funcionando.

Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el

montaje, desmontajey reparación.

Deje al aparato enfriarse por unos 10 minutos antes de cambiar la bombilla o empezar su reparación.

Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la

bombilla o comenzaruna reparación.

La instalación eléctrica debería ser llevada a cabo sólo por personal cualificado, acorde a las regulaciones

paraseguridad eléctrica y mecánica desu país.

Compruebe queel voltaje disponible no es superioral que aparece en el panel trasero de la unidad.

El cable de alimentación debería estar siempre en perfectas condiciones: apague el aparato

inmediatamente cuando el cable de alimentación esté roto o dañado. Debe ser substituido por el

fabricante, su servicio técnico o otra persona cualificada.

¡Nunca deje el cable de alimentación entrar en contacto con otros cables!

Esta instalación debe ser conectada a tierra para cumplir con las regulaciones de seguridad.

No conecte la unidad a ningún paquetede reducción de luz.

Siempre use un cablede seguridad apropiado y certificado cuando instale la unidad.

Para prevenir descargas eléctricas, no abra la tapa. Aparte de la lámpara y fusibles principales no hay

partes que puedan ser reparadas por el usuario en su interior.

Nunca repare un fusible o haga un bypass al fusible. ¡Siempre sustituya el fusible dañado por un fusible

del mismo tipo y especificaciones eléctricas!

En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor

inmediatamente.

La carcasay las lentes deben ser cambiadas si hay daño visible.

Por favor, use el empaquetado originalcuando el aparato deba ser transportado.

Debido amotivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: ¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que

sufran deepilepsia.

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®21/28 GOBO FLOWER

DESCRIPTION:

1. Lentes ópticas con ajuste de enfocado manual

2. Asa para colgar con una tuerca en ambos lados la unidad con un

gancho de montaje.

3. Entrada de alimentación principal con zocalo IEC y portafusible con

fusible integrado, conecte el cable de alimentación suministrado aquí.

4. Compartimiento de la lámpara, para ser abierto con ésta tuerca.

5. Micrófono interno.

6. Ventilador.

(RE)COLOCACIÓN DE LA LÁMPARA

En caso de sustitución de la lámpara o mantenimiento, no abra la instalación en 10

minutos hasta que la unidad se haya enfriado después de apagarla. ¡Siempre

desenchufe la unidad antes de repararla! Siempre use el mismo tipo de partes sueltas

(bombillas, fusibles, etc.) Cuando cambie partes, por favor use sólo piezas genuinas.

Desconecte el cable principal.

Espereunos 10 minutos hastaque la unidad se hayaenfriado.

Destornille la tuerca que cierra el compartimiento de la lámpara y

abra la parte superior .

En el interior verá la conexión de la lámpara. Saque la conexión de

la lámpara con tacto fuera del compartimiento de la lámpara.

Desenchufe la lámpara vieja. ¡Sostenga la conexión de la lámpara

mientras desconecte la lámpara en vez de tirar del cable!

Sostenga la conexión de la lámpara mientras presiona con tacto la

nueva lámpara en la conexión.

¡Atención! Compruebe la etiqueta de la parte trasera del aparato o

vea las especificaciones técnicas en este manual para saber que

lámpara debería ser usada. ¡Nunca instale lámparas de mayor

potencia! Lámparas de mayor potencia generarán temperaturas

para las que el aparato no fue diseñado.

¡No toque la bombilla dentro del reflector de la lámpara con las

manos sin proteger! Esto reducirá drásticamente el periodo de vida de la lámpara. Si tocó la lámpara,

límpiela con un trapo y un poco de alcohol desnaturalizado. Frote la lámpara antes de la instalación.

Ponga la nueva lámparade vuelta dentro de launidad. Asegúrese que los cables no tocan la lámpara.

Cierre el compartimiento de la lámpara.

¡Hecho!

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®22/28 GOBO FLOWER

APAREJADO SUPERIOR

Mejor distancia de instalación:

Una distanciade proyección a la pared de unos +/- 5 metros es perfecta. Desde estadistancia laproyección

cubrirá un área de 3.3 m x 3.3 m.

Importante: La instalación debe ser llevada a cabo sólo por personal cualificado. Una instalación

impropia podría resultar en serias heridas y/o daño a la propiedad. ¡El aparejado superior requiere

una larga experiencia! Los límites de las cargas de trabajo deben respetarse, materiales

certificados de instalación deben ser usados, el aparato instalado debería ser inspeccionado

regularmente por seguridad.

Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el

montaje, desmontajey reparación.

Coloque la instalación en un sitio bien ventilado, lejos de cualquier material inflamable y/o líquidos. La

instalación debeser fijada al menosa 50cm de losmuros circundantes.

El aparato debería ser instalado fuera del alcance de la gente y fuera de áreas donde personas puedan

caminar osentarse.

Antes del aparejado asegúrese de que el área de instalación puede soportar un mínimo punto de carga

de 10 veces el peso del aparato.

Siempre use un cable de seguridad certificado que pueda sostener 12 veces el peso del aparato. Este

añadido secundario de seguridad debería ser instalado de una forma que no hubiera parte de la

instalación que pudiera caer más de 20cm si el añadido principalfalla.

El aparato debe ser bien fijado, ¡un montaje que se mueva con libertad es peligroso y no debe

considerarse!

No cubra ninguna apertura de ventilación ya que esto podríaresultar en sobrecalentamiento.

El operador tiene que asegurarse de que las instalaciones relativas a seguridad, maquinaria y técnica

están aprobadas por un experto antes de usarlas la primera vez. Las instalaciones deberían ser

inspeccionadas cada año por una persona con conocimientos para asegurar que la seguridad es todavía

óptima.

INSTRUCCIONES DE USO

Una vez conectado al principal, el aparato empieza a funcionar.

Descansos regulares durante su uso son esenciales para maximizar la vida de este aparato ya que no

está diseñado parauso continuo.

No apagueo encienda la unidad en cortos periodos de tiempoya que esto reduce la vidade la lámpara.

La temperatura de superficie de la unidad puede alcanzar los 85°C. No toque la carcasa con las manos

sin proteger cuando esté funcionando.

Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la

bombilla o comenzaruna reparación.

En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor

inmediatamente.

Importante: ¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que

sufran deepilepsia.

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®23/28 GOBO FLOWER

MANTENIMIENTO

Asegúrese de que el área por debajo del por debajo del sitio de instalación está libre de personas ajenas

durante la reparación.

Apague la unidad, desconecte el cable principal y espere hasta que la unidad se haya enfriado.

Durante la inspección los siguientes puntos deben ser comprobados:

Todos los tornillos usados para la instalación del aparato y cualquiera de sus partes deben ser apretados

fuertemente yno pueden estar corroídos.

Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente

libres de ninguna deformación.

Cuando una lente óptica esté visiblemente dañada debido a golpes o rayados profundos, debe ser

cambiada.

Los cables principales deben estar en una condición impecable y deben ser cambiados de inmediato

cuando incluso un pequeñoproblema se detecte.

En orden de proteger al aparato de sobrecalentamiento, los ventiladores de enfriamiento (caso de

haberlos) y las aperturas de ventilación deberían ser limpiados mensualmente.

El interior del aparato deberíaser limpiado anualmente usando una aspiradora o máquina de aire.

La limpieza de lentes y/o espejos internos y externos debe ser llevada a cabo periódicamente para

optimizar la salida de luz. La frecuencia de limpieza depende del ambiente en el cual la instalación está

funcionando: húmedo, con humo o con alrededores particularmente sucios puede causar una mayor

acumulación de polvo enlas ópticas de la unidad.

Limpie con un traposuaveusando productos limpiadores normales de cristal.

Seque siempre las partes cuidadosamente.

Limpie las ópticas externas al menos una vez cada 30 días.

Limpie las ópticas internas almenos casa 90 días.

Atención: ¡Recomendamos con insistencia que la limpieza interna sea llevada a cabo por personal

cualificado!

ESPECIFICACIONES

Alimentación: AC 230V, 50Hz

Fusible: 250V 5A Volado lento(cristal de 20mm)

Control de sonido: Micrófono Interno

Lámpara: ELC 250W / 24V

Tamaño: 31 x 27 x 14cm

Peso: 8.2kg

Toda lainformación está sujeta a cambios sin previo aviso

Puede descargar la últimaversión de este manual de usuario en nuestro sitio web: www.beglec.com

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS®24/28 GOBO FLOWER

Obrigado por ter adquirido este produto da JB Systems®. De modo a tirar total proveito das possibilidades

deste produto, por favor leia este manual com atenção.

CARACTERÍSTICAS

Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas

presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações

e documentos relevantes foram efectuados pelo fabricante.

Efeito Gobo Flower de alta luminosidade.

Projecta raios laser

Lentes ópticas de alta qualidade comajuste manual de focagem

12 gobos e cores

Activado pela música com microfone incorporado

Arrefecimentopor ventoinha

Interruptor térmico para protecção de aquecimento

ANTES DE UTILIZAR

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam

danos aparentes, não utilize a unidade e contacteo seu revendedor.

Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É

imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual.

Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor

não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções

destemanual.

Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este

manual.

Verifique o conteúdo:

Certifique-se que a caixacontém os seguintes artigos:

Manual doutilizador

Unidade Gobo Flower

Braçadeira de fixação

Cabo de alimentação

INSTRUÇÕES DE SEGURANÇA:

ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças

da unidade. Não tente fazer reparações. Contactepessoal qualificado.

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a

presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de

choque eléctrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador

paraa presençade instruções importantes de utilizaçãoe manutenção doproduto.

Estesímbolo significa:utilização unicamenteem espaços fechados.

Estesímbolosignifica:Leia instruções.

Este símbolo determina: a distância mínima dos objetos iluminados. A distância mínima entre o

projetor e o objeto iluminadodeve ser mais de 1 medidor.

CAUTION

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS®25/28 GOBO FLOWER

Proteja o ambiente. Recicle o material desta embalagem.

Os efeitos luminosos novos podem por vezes produzir algum fumo e/ou cheiro desagradável. Esta

situação é normal e temporária.

De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto achuva ou humidade.

De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente

quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação

poderá afectar o desempenho daunidade ou até danificá-la.

Estaunidadedestina-se unicamentea utilização em espaços fechados.

Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque

eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da

unidade,desligue-a de imediato da corrente.

Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade

deverá ser instaladaa pelos menos 50cm de distância de paredes circundantes.

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

Evite locais com poeiras. Limpe a unidade regularmente.

Mantenha estaunidade forado alcancedas crianças.

Estaunidade deverá ser operada unicamente por pessoas experientes.

Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas

ambientes mais elevadas.

A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com

mãos descobertas durante ofuncionamento.

Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e

manutenção.

Aguarde cerca de 10 minutos para quea unidade arrefeça antes de substituir a lâmpada ou de efectuar a

manutenção.

Desligue semprea unidadeda correntequando não a utilizar durantelongos períodos de tempo, antes de

substituir a lâmpada ou de efectuar manutenção.

A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos

de segurança eminstalações eléctricase mecânicas do seu pais.

Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiroda unidade.

O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua

imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo

agente autorizado ou pessoal qualificado de modo a evitarum acidente.

Nunca permita que estecabo entre em contacto com outros cabos!

Esta unidadedeverá estar ligadaà Terra deforma arespeitar as regras de segurança.

Não ligue aunidade a reguladores de intensidade.

Utilize sempre um cabo de segurançaaprovado ao instalar a unidade.

De forma a não correr risco de choque eléctrico nãoabra a cobertura da unidade. À excepção da lâmpada

e do fusível, não existem peças que possam ser substituídas pelo utilizador.

Nunca repare um fusível nem tente operar a unidadesem fusível. Substitua sempre um fusíveldanificado

por outro com as mesmas características!

Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte

imediatamente oseu revendedor.

A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.

Casoseja necessário transportar aunidade utilize a embalagem original.

Por motivos de segurança,sãoproibidas quaisquer alterações nãoautorizadas à unidade.

Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas

epilépticas.

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS®26/28 GOBO FLOWER

DESCRIÇÃO:

1. Lente óptica com focagem manual

2. Suporte desuspensão com2 parafusos de aperto em ambos os lados

para fixar a unidade e um orifício para aplicação de um gancho de

montagem.

3. Fonte de Alimentação com conector CIE e suporte de fusível

incorporado. Ligue o cabo de alimentação fornecido a este conector.

4. Compartimento dalâmpada. Desaperte o parafuso para abrir.

5. Microfone interno

6. Ventoinha de arrefecimento.

COLOCAR/SUBSTITUIR A LÂMPADA

Em caso de substituição da lâmpada ou manutenção, aguarde 10 minutos após desligar a

unidade. Desligue sempre a unidade da corrente antes de efectuar a manutenção! Utilize

sempre peças suplentes com as mesmas características (lâmpadas, fusíveis,etc). Utilize

unicamentepeças originais.

Desligue o cabo de alimentação.

Aguarde cerca de 10 minutos paraque a unidade arrefeça.

Desaperte o parafuso que fecha o compartimento da

lâmpada da unidade e abra a tampa.

No interior irá ver o conector da lâmpada. Retire

cuidadosamente o conector do compartimento da lâmpada.

Ao retirar a lâmpada usada, segure o conector. Não puxe o

cabo!

Segure o conector e insira cuidadosamente a lâmpada.

Atenção! Verifique o rótulo na parte de trás da unidade ou

consulte as especificações descritas neste manual para

saber que lâmpada deve utilizar. Nunca instale lâmpadas

com nível de watts superior ao indicado! Lâmpadas com

nível de watts superior geram temperaturas que a unidade

não está preparada para suportar. Caso a unidade utilize

um transformadorde lâmpada, este irá danificar-se devido a

sobrecarga de corrente.

Não toque no interior do reflector da lâmpada com as mãos descobertas, caso contrário irá diminuir

drasticamente a sua duração! Caso toque na lâmpada com as mãos, limpe-a utilizando um pano e álcool

antes de efectuar a instalação.

Coloque a novalâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada.

Feche o compartimento da lâmpada.

Operação concluída!

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS®27/28 GOBO FLOWER

INSTALAÇÃO EM SUSPENSÃO

Melhor distância de instalação:

Uma distância de cercade 5 metros da parede será perfeita.

A esta distância, a projecção irá cobrir uma área de 3.3 m x 3.3 m.

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação

incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma

instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize

materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a

assegurarasegurança.

Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e

manutenção.

Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade

deverá ser instalada a pelos menos 50cm dedistânciadeparedes circundantes.

A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam

passar ou sentar-se.

Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de

10 vezes o peso daunidade.

Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o

peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma

parte dainstalação possacair mais de 20cm caso o pontode apoio principal ceda.

A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser

efectuada!

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em

termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá

ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está

assegurada.

INSTRUÇÕES DE FUNCIONAMENTO

A unidadecomeçaa funcionar assim que é ligada à corrente.

Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto

que esta não está preparadapara uma utilização contínua.

Não ligue e desligue a unidadeem curtos períodos de tempo, irá reduzir a duração da lâmpada.

A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com

mãos descobertas durante ofuncionamento.

Desligue sempre a unidade da corrente quando não a utilizar durantelongos períodos de tempo, antes de

substituir a lâmpada ou de efectuar a manutenção.

Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e

contacte o seu revendedor imediatamente.

Importante: Nunca olhe directamente para a luz! Não utilizeeste efeito luminoso napresença de pessoas

epilépticas.

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS®28/28 GOBO FLOWER

MANUTENÇÃO

Certifique-se que sob a área deinstalaçãoda unidade não irão passar pessoas durante a manutenção.

Desligue o cabo de alimentação da correntee aguarde que a unidade arrefeça.

Durante a inspecção deverá verificar os seguintes pontos:

Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente

e não poderão estar corroídos.

A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão

apresentar qualquer deformação.

Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída

imediatamente.

O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for

detectado omais pequeno dano.

As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os

meses de modo a evitar que unidade sobreaqueça.

Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos

periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um

ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas

ópticasda unidade.

Utilize um pano macio e um limpa-vidros normal nalimpeza da unidade.

Seque sempre as peças cuidadosamente.

Limpe as ópticas externas pelo menos uma vez em cada 30 dias.

Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada porpessoal

qualificado!

ESPECIFICAÇÕES

Fonte de Alimentação: AC 230V, 50Hz

Fusível: 250V 5A FusãoLenta (20mmvidro)

Controlo de som: Microfone interno

Lâmpada: ELC 250W / 24V

Dimensões: 31 x 27 x 14cm

Peso: 8.2kg

Estas informações estão sujeitas a alterações semaviso prévio

Pode fazer download daversão mais recente deste manual no nosso site: www.beglec.com

Table of contents

Languages:

Other JB Systems Lighting Equipment manuals

JB Systems

JB Systems LED Marvel User manual

JB Systems

JB Systems m-Quantium Laser User manual

JB Systems

JB Systems LED Fire Basket User manual

JB Systems

JB Systems LASER BURST III User manual

JB Systems

JB Systems INFERNO User manual

JB Systems

JB Systems SCARAB LASER User manual

JB Systems

JB Systems APOLLO User manual

JB Systems

JB Systems Sirius User manual

JB Systems

JB Systems Gobo Sweeper User manual

JB Systems

JB Systems SOOTH SCAN-3 User manual

JB Systems

JB Systems STR-300 User manual

JB Systems

JB Systems Radiant User manual

JB Systems

JB Systems Matrix LED User manual

JB Systems

JB Systems LED Crossfire User manual

JB Systems

JB Systems CAM-LITE 200 User manual

JB Systems

JB Systems LASER BURST II User manual

JB Systems

JB Systems Andromeda User manual

JB Systems

JB Systems DMX512 User manual

JB Systems

JB Systems iRock 5c User manual

JB Systems

JB Systems MINI-PAR 12TC User manual

JB Systems

JB Systems Lynx II LED User manual

JB Systems

JB Systems LED Quadra Beam User manual

JB Systems

JB Systems 6 Light User manual

JB Systems

JB Systems FSP-1000 User manual

Popular Lighting Equipment manuals by other brands

BWT

BWT CBE 650 Installation and operating instructions

Conrad

Conrad Curve manual

Union

Union ICON RUN manual

VGE

VGE Blue lagoon UV-C 12W instructions

Bestway

Bestway H2OGO! Single instructions

IKEA

IKEA Mittled manual

Iluminar

Iluminar iLogic8 user manual

Larson Electronics

Larson Electronics GSLEDIP6-C1D2 instruction manual

Renkforce

Renkforce 1233874 operating instructions

IDS

IDS Dual Product guide

TOBIAS GRAU

TOBIAS GRAU TEAM ONE Clamp TM10-0 user manual

Ledj

Ledj Event Spot WW Triac user manual

Federal Signal Corporation

Federal Signal Corporation Vitalite 121SLED Installation and maintenance instructions

Microh

Microh Ultra Spot 700 user manual

XanLite

XanLite PRAR20WR quick start guide

American DJ

American DJ Comscan LED User instructions

Pixapro

Pixapro LED 100T manual

GEV

GEV LRL 20863 manual

JB Systems Gobo Flower User manual

Popular Lighting Equipment manuals by other brands
