JOHN LOUIS HOME STANDARD CLOSET SYSTEM
Parts List / Lista De Piezas / Liste Des Piéces
IMPORTANTE: ¡NO LO DEVUELVA A LA TIENDA!
Llame al Servicio al cliente local de John Louis al 1-800-480-6985 para aclarar sus dudas sobre pérdidas, daños, asuntos écnicos y ensamblaje.
IMPORTANT: NE PAS RENVOYER OU RAPPORTER AU MAGASIN!
Si vous avez une question concernant l’assemblage, des pièces manquantes ou endommagées ou un problème technique, appelez le
Service à la clientèle de John Louis Home au 1-800-480-6985.
John Louis Inc. 9380 Watson Industrail Drive Saint Louis Missouri 63126 USA 1-800-480-6985
IMPORTANT: DO NOT RETURN TO STORE!IMPORTANT: DO NOT RETURN TO STORE!
IMPORTANT: DO NOT RETURN TO STORE!IMPORTANT: DO NOT RETURN TO STORE!
IMPORTANT: DO NOT RETURN TO STORE!
For missing parts, damaged parts, technical and assembly questions please call John Louis Home Customer Service at
1-800-480-6985
1 30

Step 1- Pre-Assembly

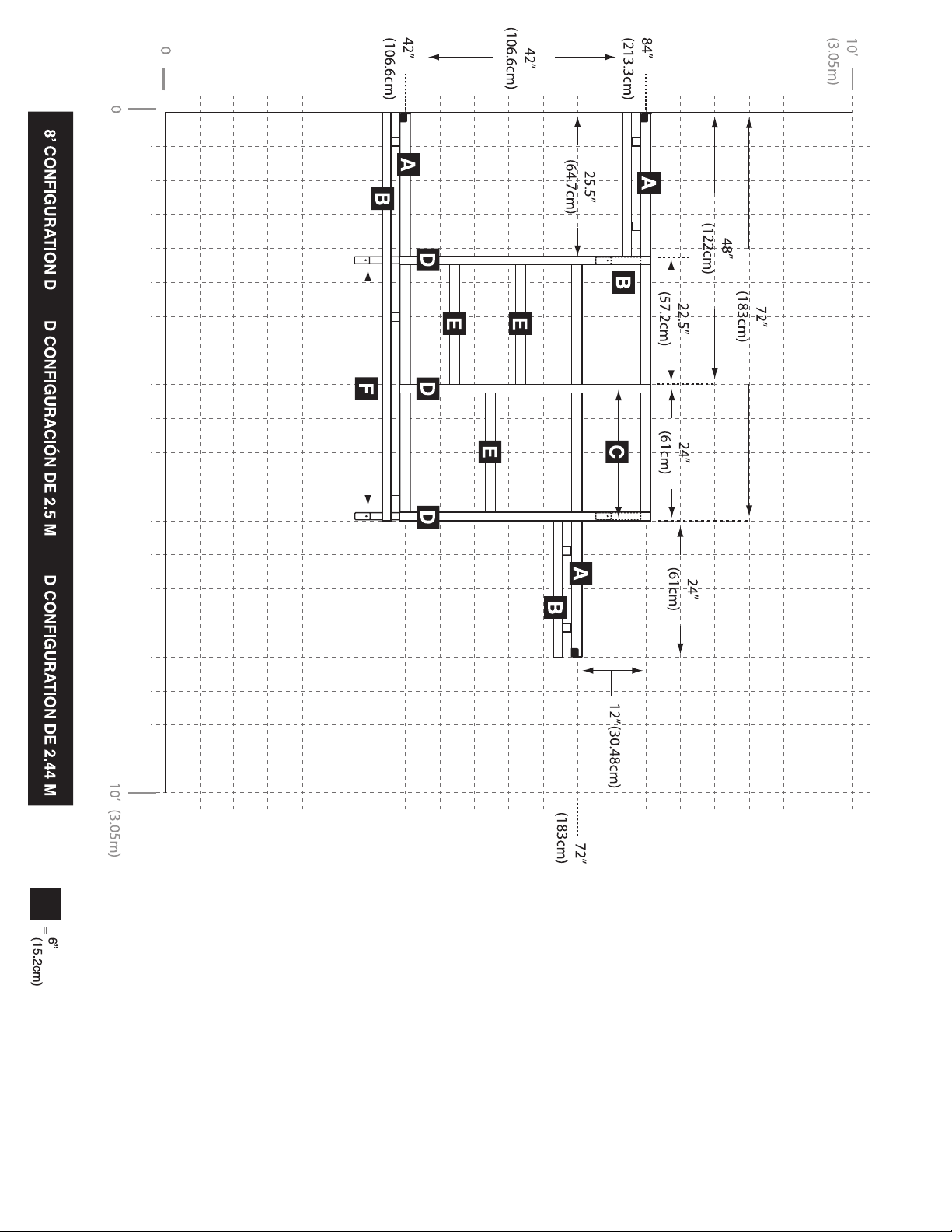

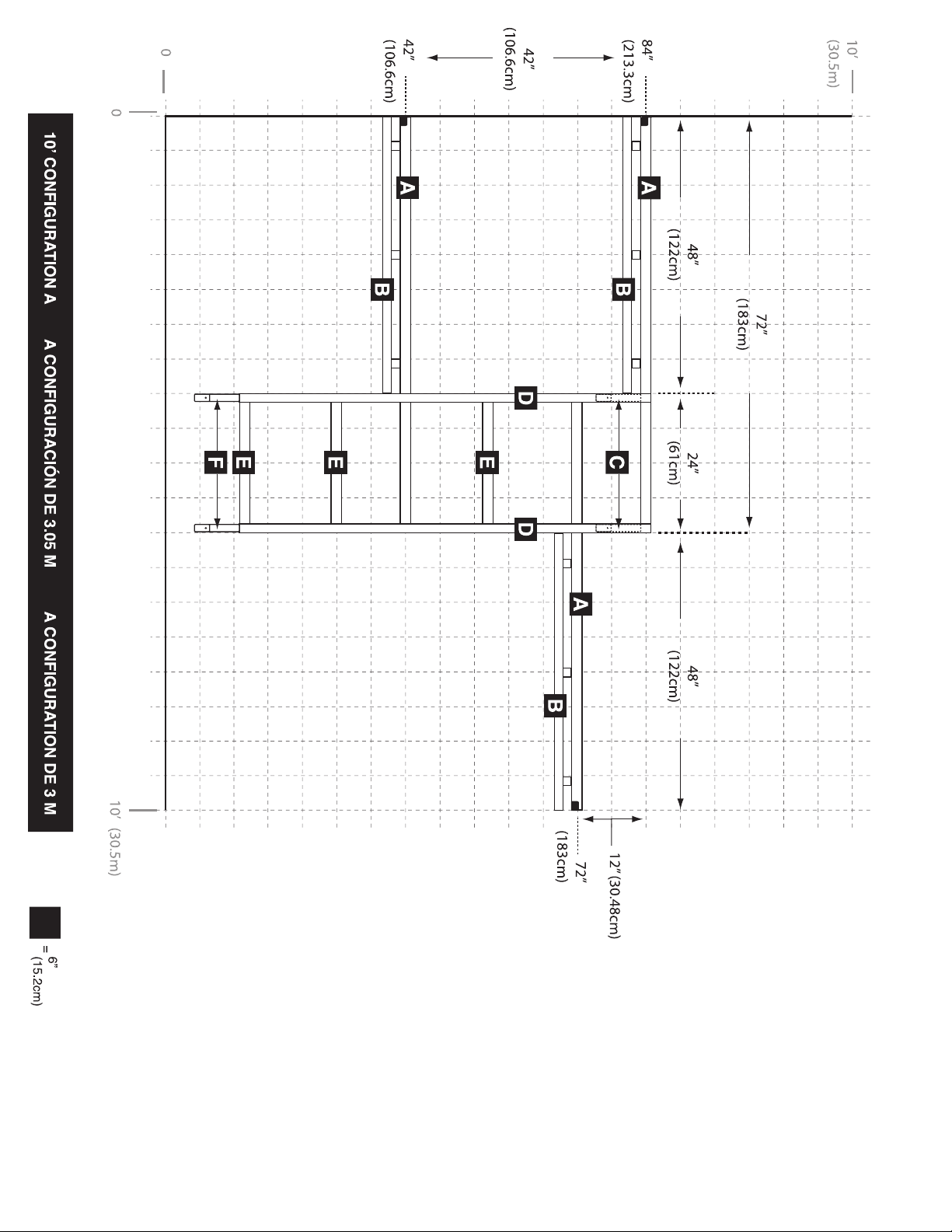

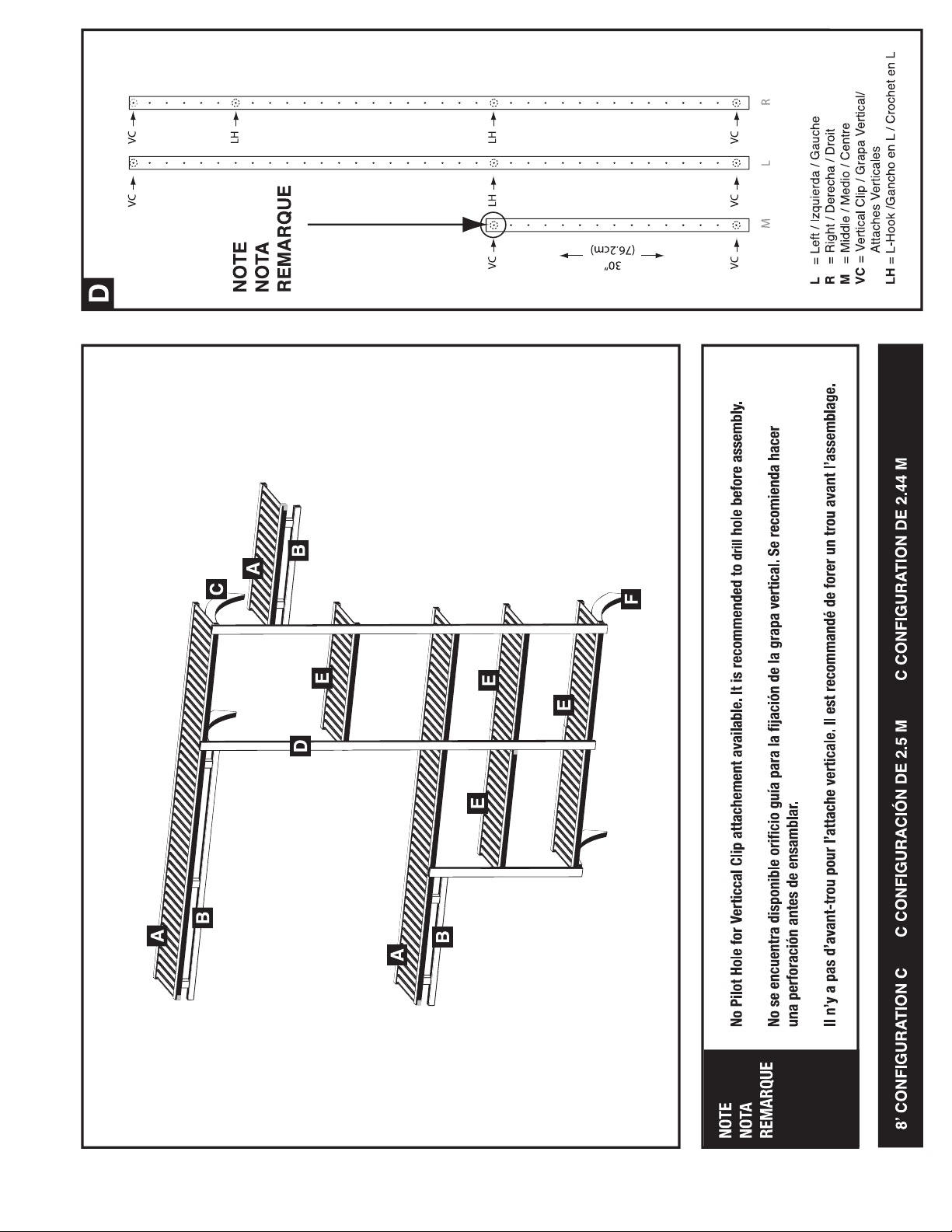

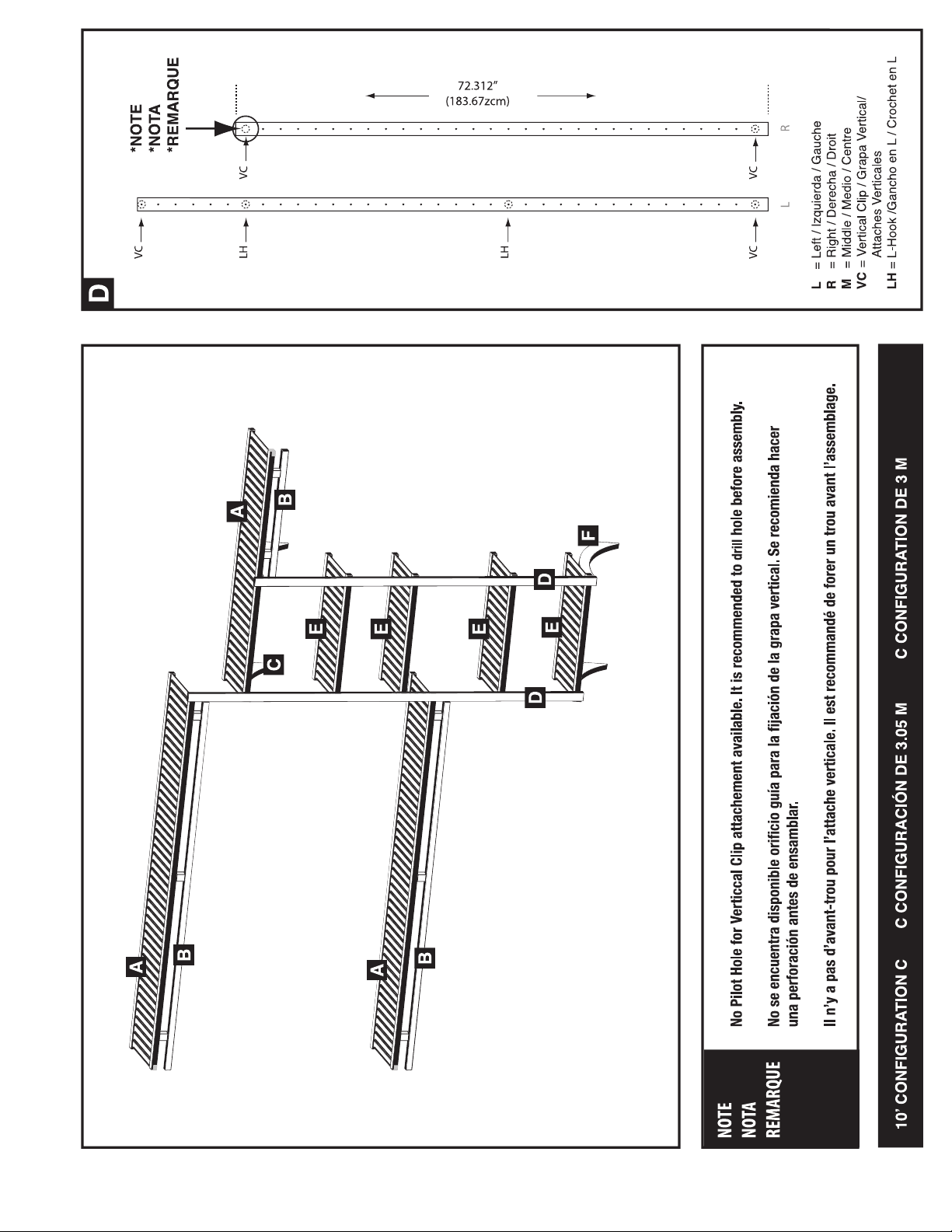

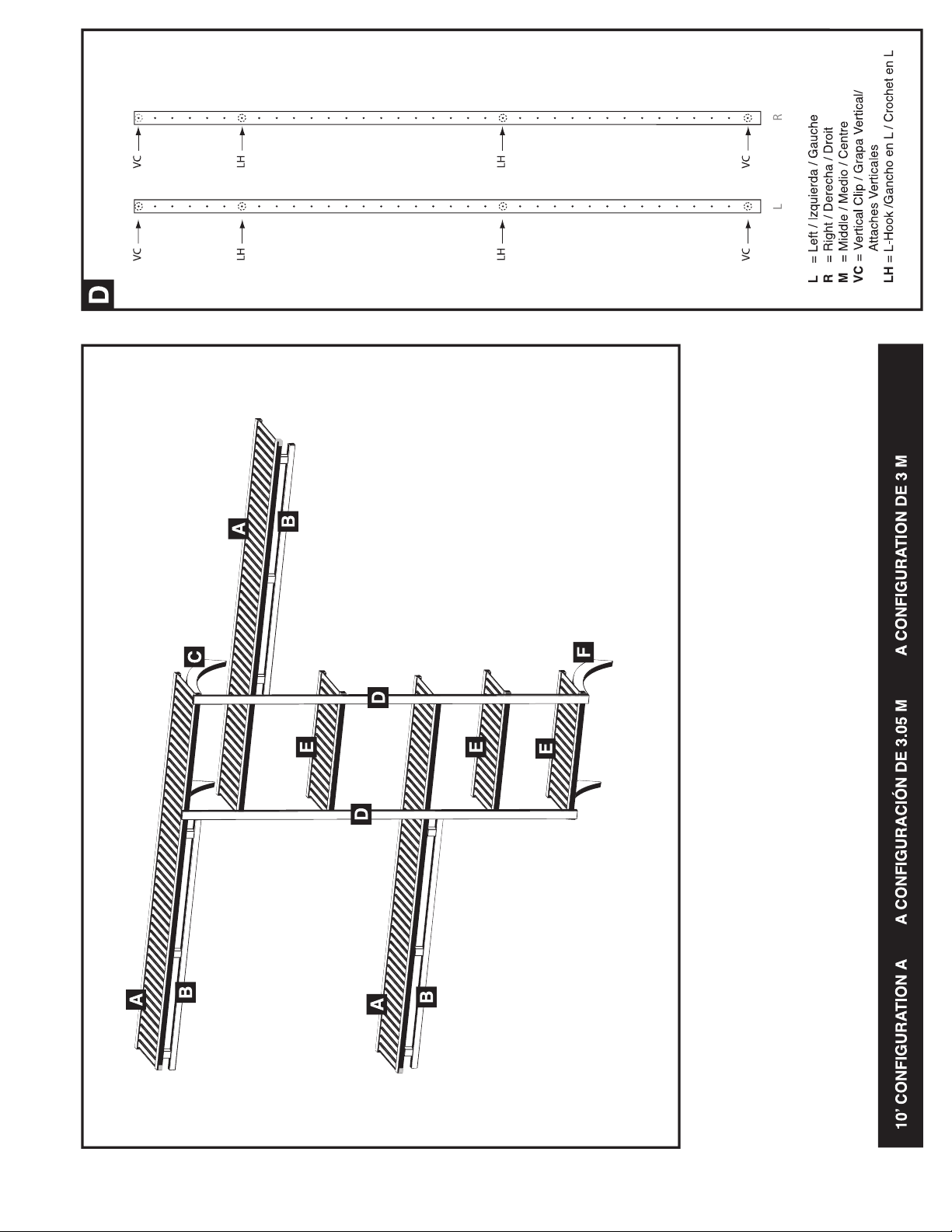

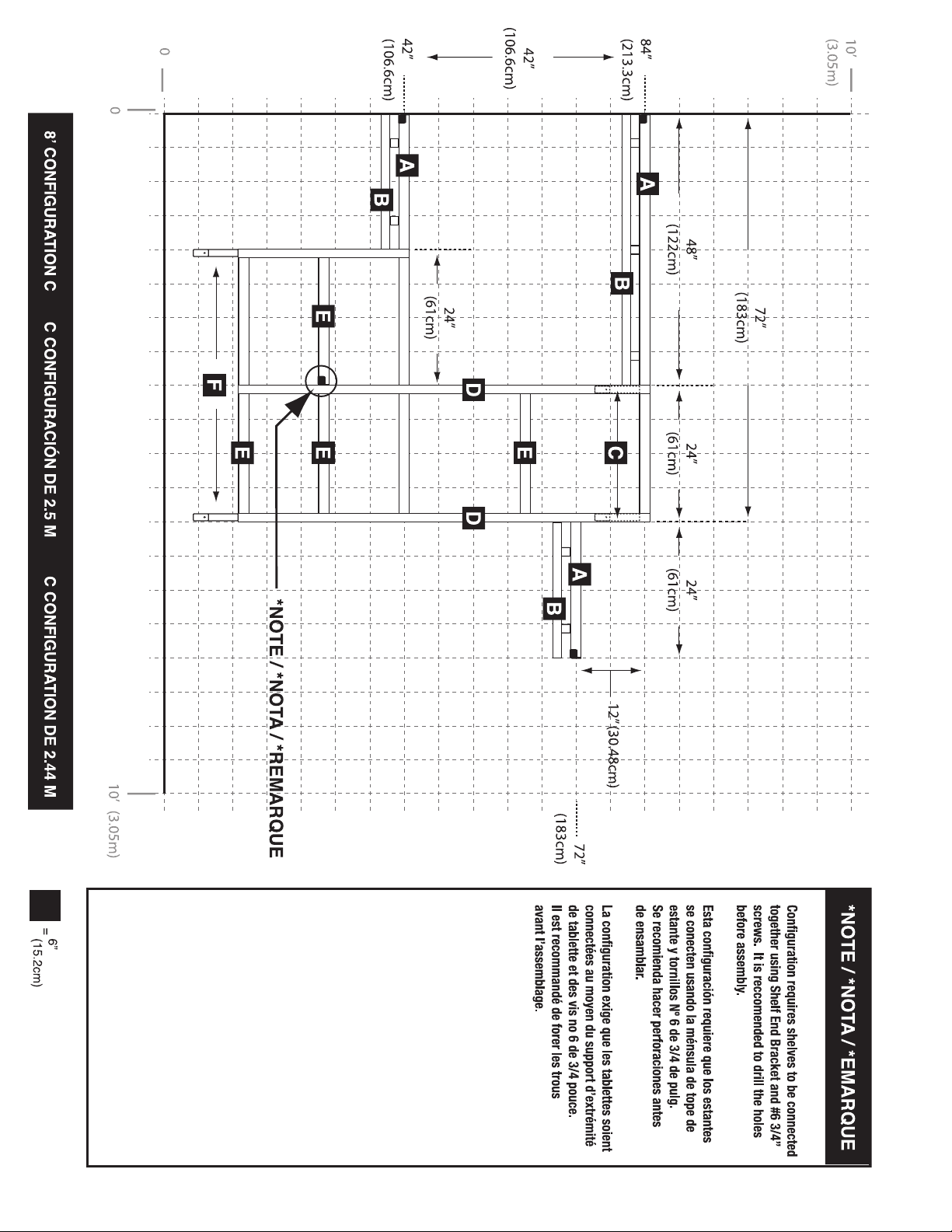

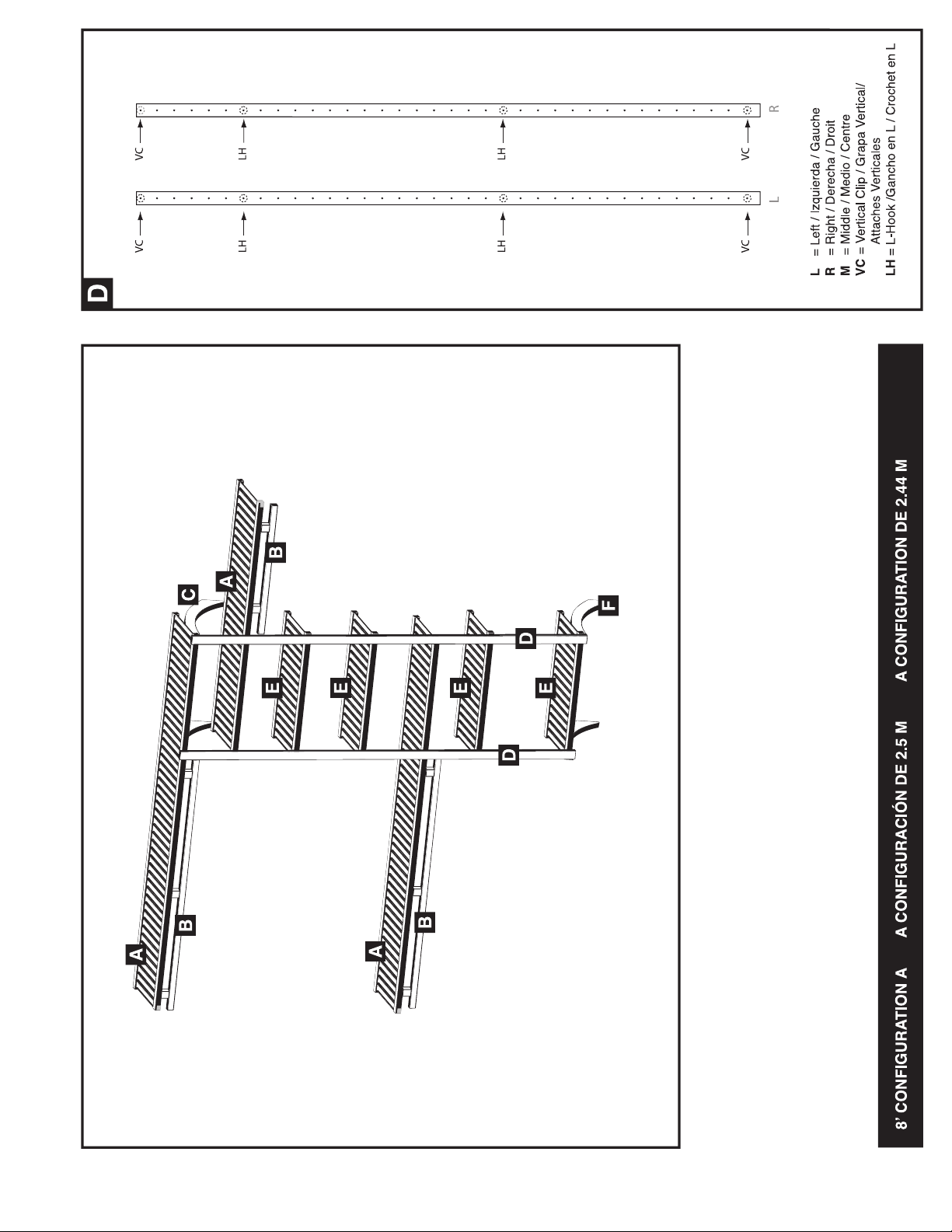

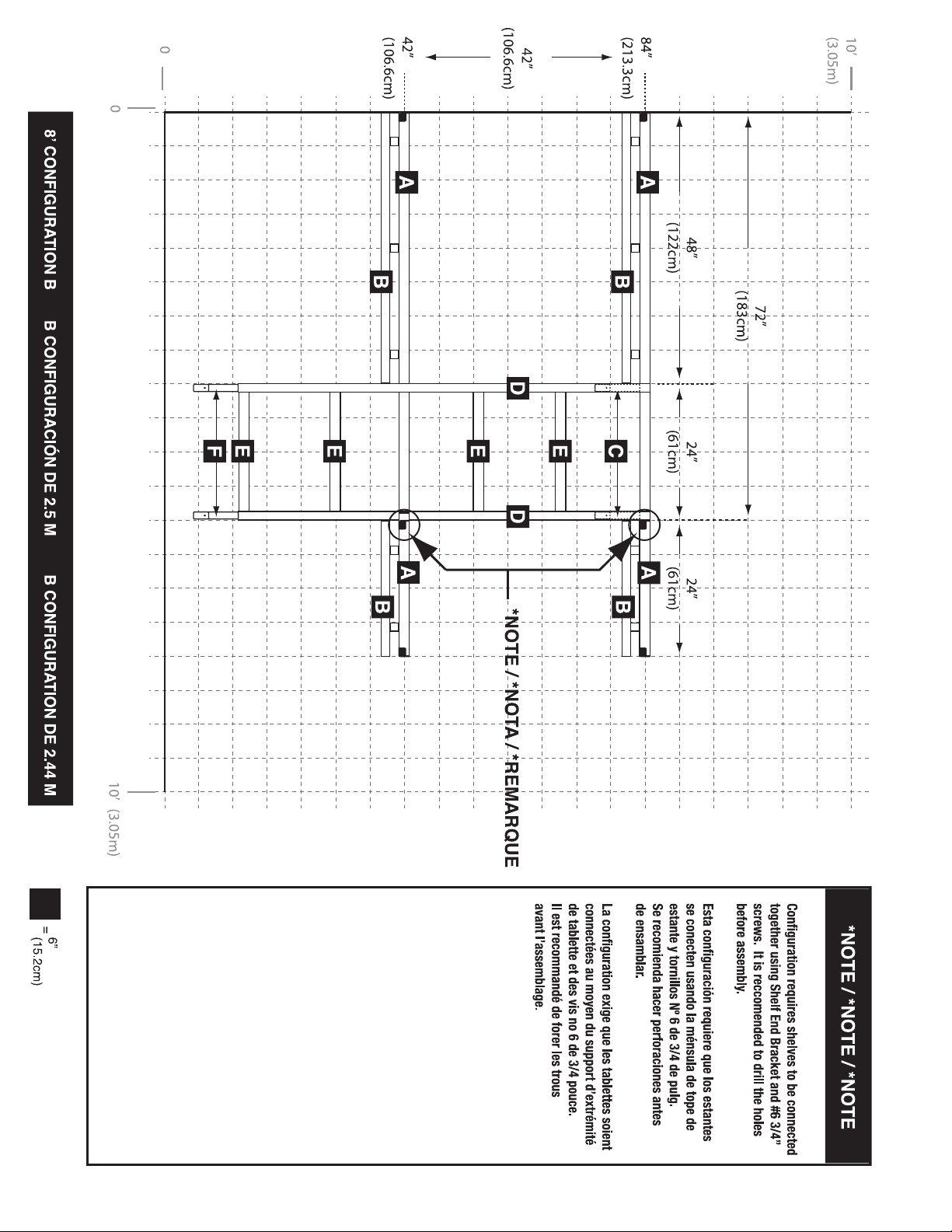

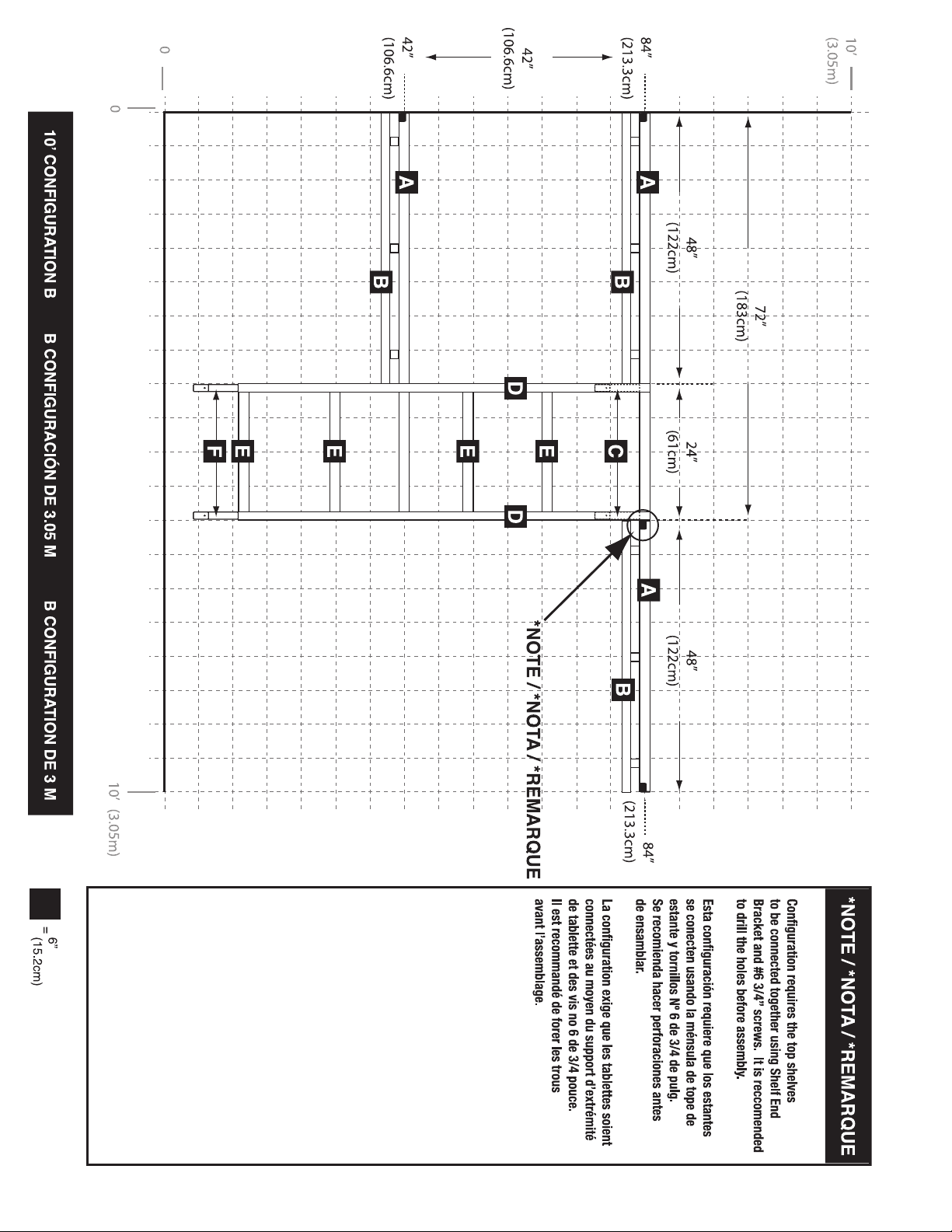

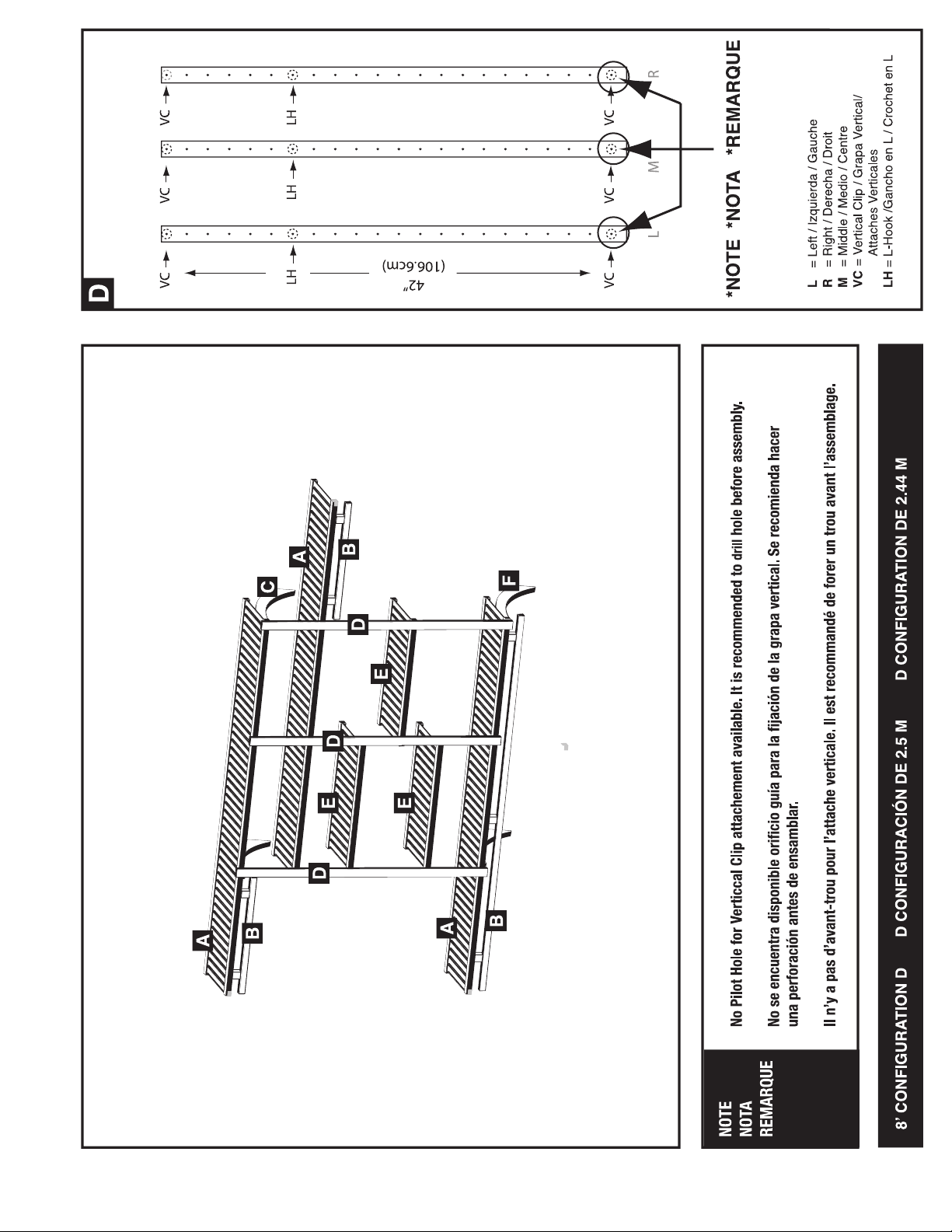

1. Choose your desired closet configuration from the options provided.
2. Draw your closet interior dimensions on the transparent grid overlay
enclosed.
3. Place transparent grid over your desired configuration.
READ IMPORTANT NOTESREAD IMPORTANT NOTES
READ IMPORTANT NOTESREAD IMPORTANT NOTES
READ IMPORTANT NOTES

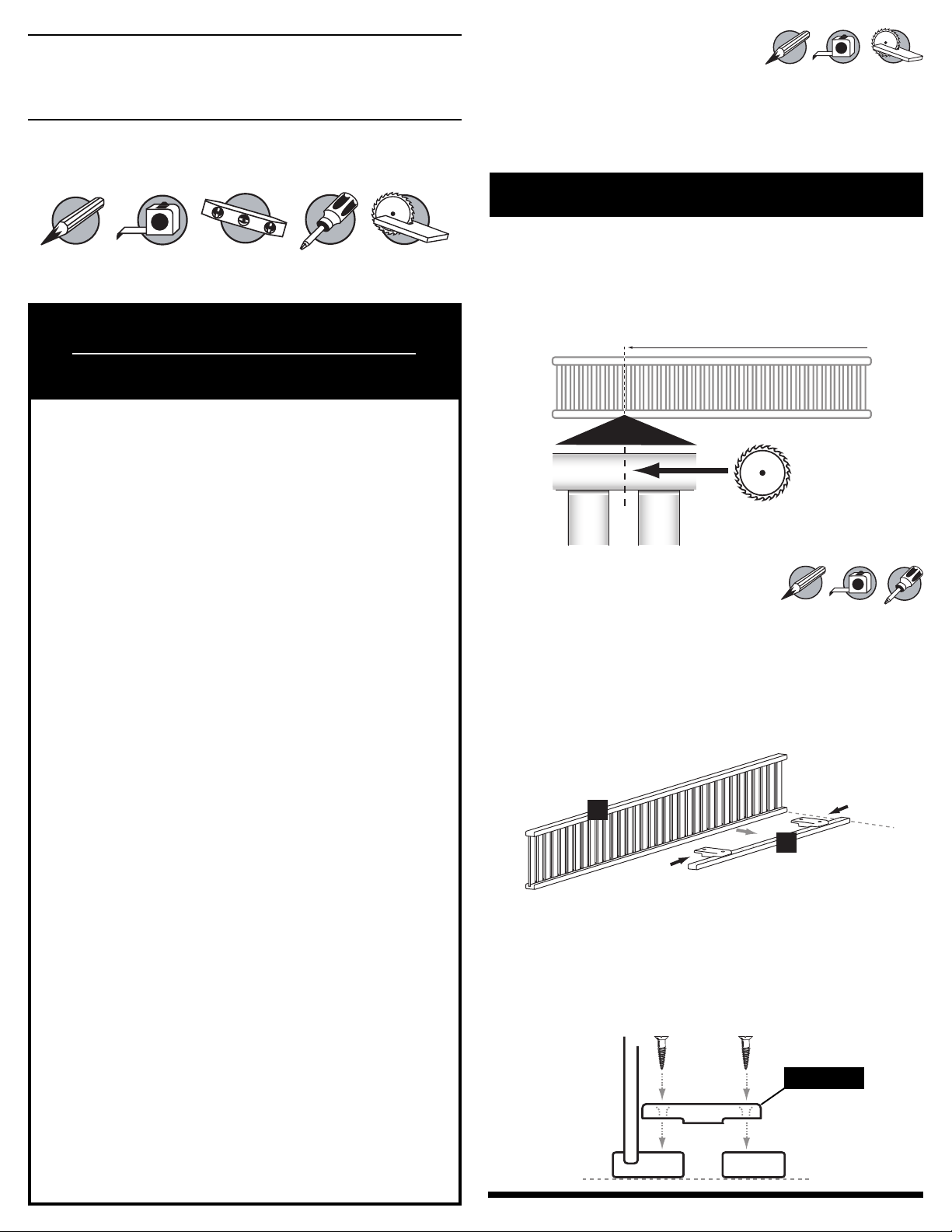

4. Using the length measurements for the (A) shelves and (B) wardrobe
bars obtained from your selected configuration (refer to selected
configuration layout), measure and cut (A) shelves and (B) wardrobe
bars to length. (See Fig. 1.0 for recommended cut location). (Note:Cut
at center of line during shelf cut. If cut location lands on a shelf slat,
cut at the closest slat opening near line).
Step 2 - Shelf & Wardrobe Bar
Assembly
(Refer to selected configuration layout for Wardrobe Bar placement)
1. Line up (A) Shelf and (B) Wardrobe Bar end.
2. Place notched side of Bar Spacer onto the Wardrobe Bar side with holes
and shelf inside (Fig. 2.0)
3. Place Bar Spacer 4” from each Wardrobe Bar end and at Wardrobe Bar
center point (Refer to selected configuration guide for number of
Bar Spacers perWardrobe Bar).
4. Screw into place using #8 1” screws (Fig 2.1).
5. Repeat for every (A) shelf
A
B
Required Tools for Installation
PENCIL TAPE MEASURE LEVEL SCREWDRIVER SAW
STANDARD CLOSET SYSTEM
ASSEMBLY INSTRUCTIONS
FIG. 1.0
IMPORTANTIMPORTANT
IMPORTANTIMPORTANT
IMPORTANT
Read Befo e AssemblyRead Befo e Assembly
Read Befo e AssemblyRead Befo e Assembly
Read Befo e Assembly
Shelf lengths and Wardrobe Bars may need to be cut
depending upon configuration desired. Please refer to
Fig. 1.0 for recommended cut location.
All cut shelf lengths are used in closet configura
tions supplied
Depending upon your closet dimensions, some cut
lengths may not be usable.
(Example: If you choose an 8ft. closet configura
tion and the width of your closet is 8ft. 4in., the
cut shelf length will be short 4in. It is
reccommended that if your closet is over 8ft. ( 6”)
to choose a 10ft. configuration).
(Example: If you choose an 8ft. closet configura
tion and the width of your closet is 7ft. 6in., some
shelf lengths may need to be cut 6in. shorter in
length to fit closet dimensions).
VERIFY SHELF MEASUREMENTS
MEASURE - MARK - MEASURE AGAIN.
hosen configuration may not require use of all
hardware or components supplied.
It is recommended to secure hardware into wall studs
for overall strength and stability of closet system.
If choosing a custom designed configuration, it is
recommended to draw design first on transparent
grid supplied.
If choosing a custom designed configuration, modifi
cations to the instructions provided will be neccesary.
FIG. 2.0
Bar Spacer
FIG. 2.1
29 2

1. L-Hooks are placed at each shelf end location and every wall stud in
between (Typically 16 inches on center). Use supplied plastic wall
anchors if no stud is present.
2. Center the top screw hole on L-Hook with level line on wall and attach
L-Hooks to wall using #8 1-1/2” screws (Fig. 4.0).
3. Repeat process for all (A) Shelf locations.

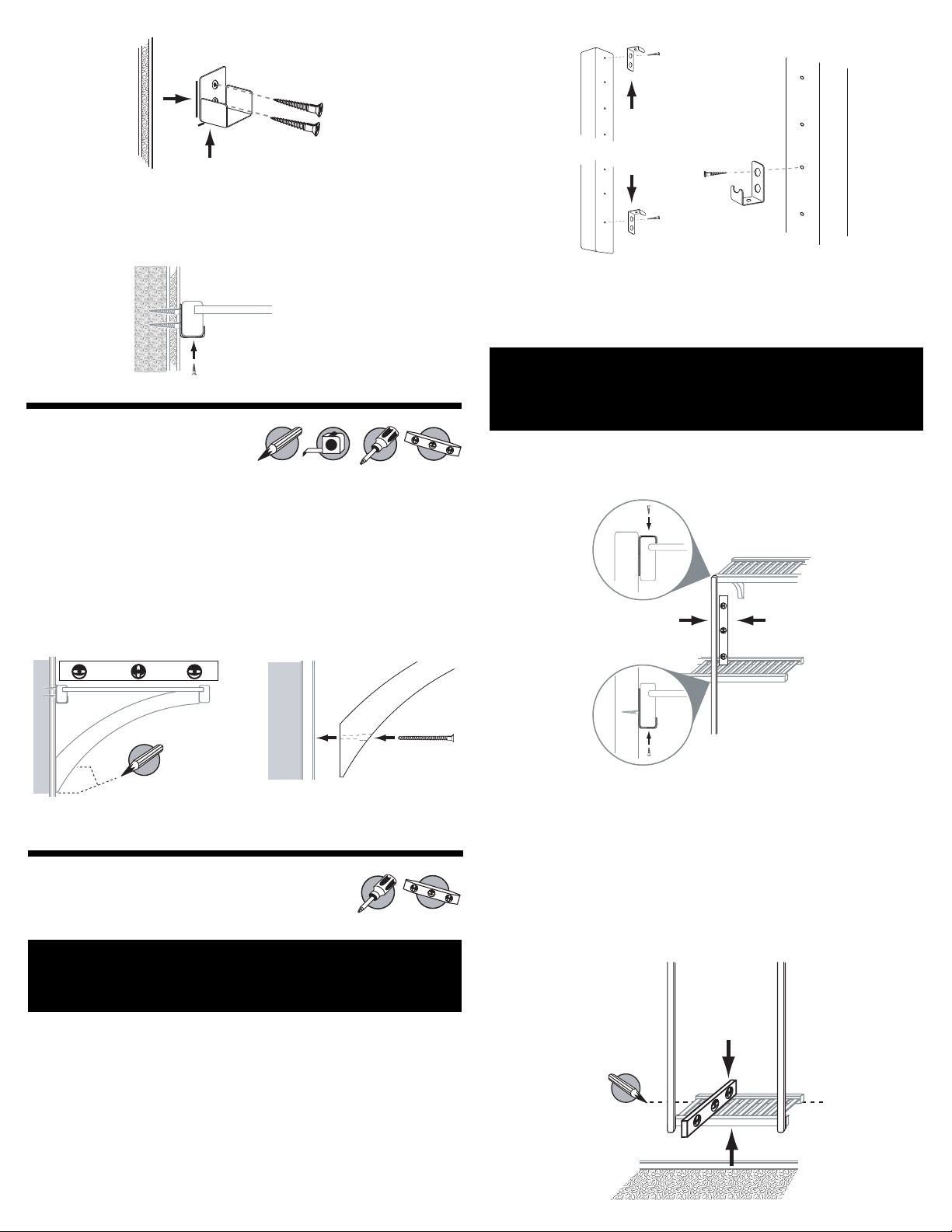

4. Place Top (A) shelf onto L-Hooks and position Shelf End Bracket onto
front shelf end at closet side wall location (Fig. 5.0).
5. Level shelf (front to back - Fig. 5.1)
6. Mark a level line on the wall at the bottom and side of End Bracket
(Fig. 5.2).
7. Remove shelf and place bracket on lines drawn to mark screw hole
location. Attach bracket using
#8 1” screws (Fig. 5.3). Use supplied plastic wall anchors if no stud is
present.

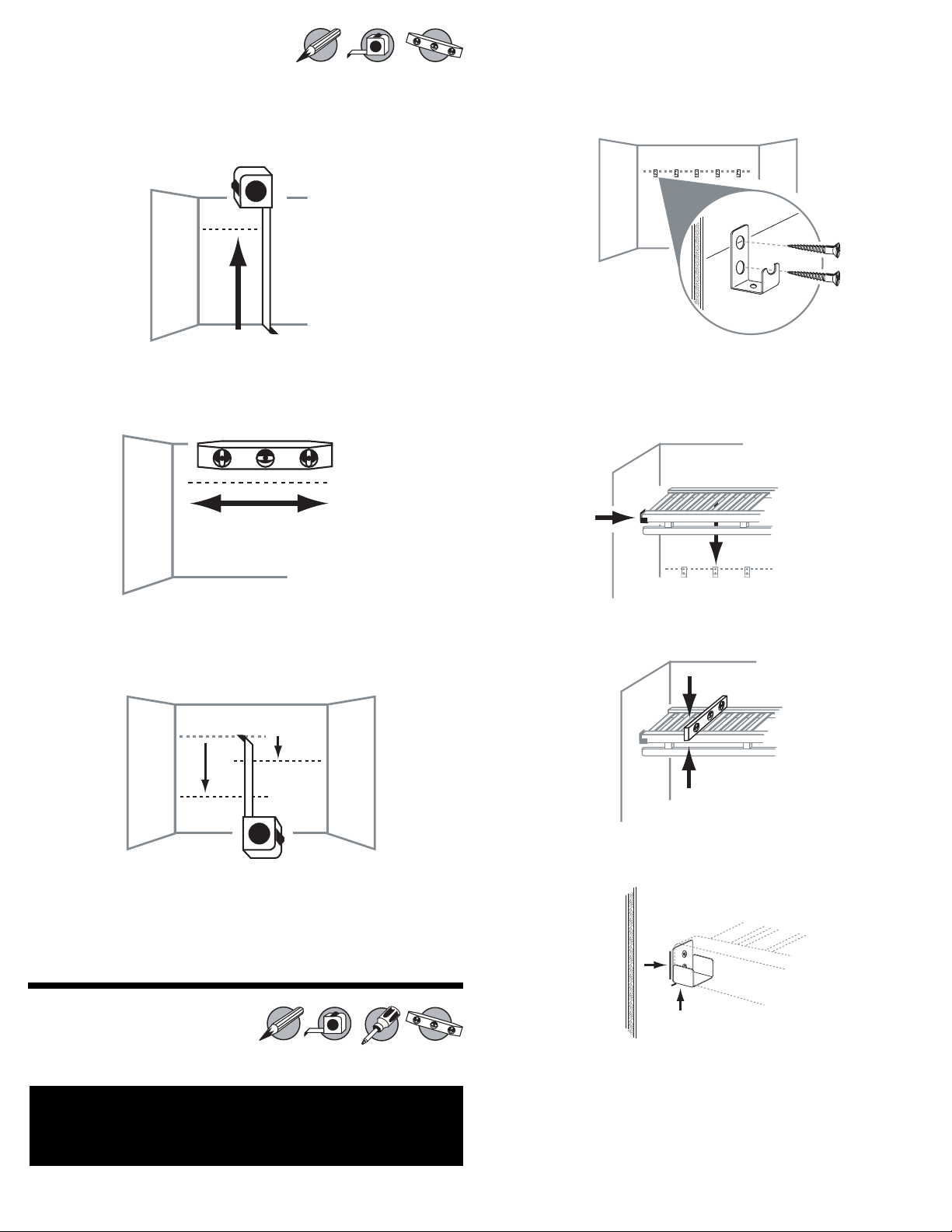

Step 3 - Primary Shelf Locations
1. Using the height location measurements for the (A) shelves, measure
from the floor up and mark the top shelf location on the back closet
wall. (Fig. 3.0)
2. Draw level line equal to shelf length for top shelf onto back closet wall
(Fig. 3.1) (Shelving will cover lines drawn onto wall).
3. Using the height location measurements for the lower (A) shelves on
grid, measure from the top shelf down and mark all lower shelf
locations on the back closet wall (Fig. 3.2).
4. Draw level line equal to shelf length for all lower (A) shelves onto back
closet wall (Fig. 3.1).
5. Locate wall studs and mark location on lines.
Step 4 – Wall Hardware
Assembly
NOTE:NOTE:
NOTE:NOTE:
NOTE: For shelvi g stre gth a d stability it is
recomme ded to i stall hooks i to wall studs
(Typically 16 i ches o ce ter).
FIG. 5.1
FIG. 3.0
FIG. 3.1
FIG. 3.2
LEVEL LINE
X
X
FIG. 4.0
FIG. 5.0
FIG. 5.2
3 28

4. Place ONE (D) Vertical Support Bar at location provided (Refer to
selected configuration layout). Flush bar side with shelf end and
secure Vertical Clip to top shelf using #4 1/2” screw.
NOTE:NOTE:
NOTE:NOTE:
NOTE: Always place (D) Vertical Support Bar
located at shelf e d i to positio first. All (A) Shelves
should alig i (D) Vertical Support Bar L-Hooks
5. Plum (Vertical Level) (D) Vertical Support Bar and secure
L-Hooks into (A) shelves using #4 1/2” screw (Fig. 7.2).
6. Place SECOND (D) Vertical Support Bar at location provided (Refer to
selected configuration layout - Measurement on guide is obtained
from outside edge of Vertical Support Bars).
7. Secure Vertical Clip to top shelf using #4 1/2” screw.
8. Plum and secure remaining (D) Vertical Support Bar L-hooks into (A)
shelves using #4 1/2” screw (Fig. 7.2).
9. Flush shelf ends and screw bottom (E) shelf onto vertical support clips.
10. Level shelf (front to back) and draw level line onto back wall at bottom
of shelf. (Fig. 7.3). Remove shelf.
8. Place shelf onto L-Hooks and Shelf End Bracket.
9. Secure shelf to all L-Hooks using #4 1/2” screws (Fig. 5.4)/
10. Repeat process for each (A) shelf.
Step 5 – Angle Bracket
Assembly
1. Select Angle bracket for placement at (C) location (refer to selected
configuration layout for location).
2. Place angle bracket square with shelf underside and back wall. Level
shelf (front to back) then mark hole location and mark line at the bottom
of Angle Bracket against wall (Fig. 6.0).
3. Install angle bracket using #8 3” screw. Use supplied plastic wall
anchors if no stud is available (Fig. 6.1).
Step 6 – Vertical Support Assembly
NOTE:NOTE:
NOTE:NOTE:
NOTE: The remai i g Wardrobe Bars
will be used as Vertical Support Bars
(Refer to selected configuration layout for Vertical Support
Clip & L-Hook placement)
1. To install Vertical Support Clips onto (D) remaining Vertical Support
Bars, place brackets at top and bottom hole location as shown (Fig. 7.0)
and secure onto Vertical Support Bars using #6 3/4” screw.
2. Position L-Hooks onto (D) Vertical Support Bars at locations provided
(Refer to selected configuration layout).
3. Secure L-Hooks using #6 3/4” screw in the top hole location. (Fig. 7.1).
FIG. 5.4
FIG. 5.3
FIG. 6.0 FIG. 6.1
FIG. 7.0
FIG. 7.1
FIG. 7.2
FIG. 7.3
27 4

X
X

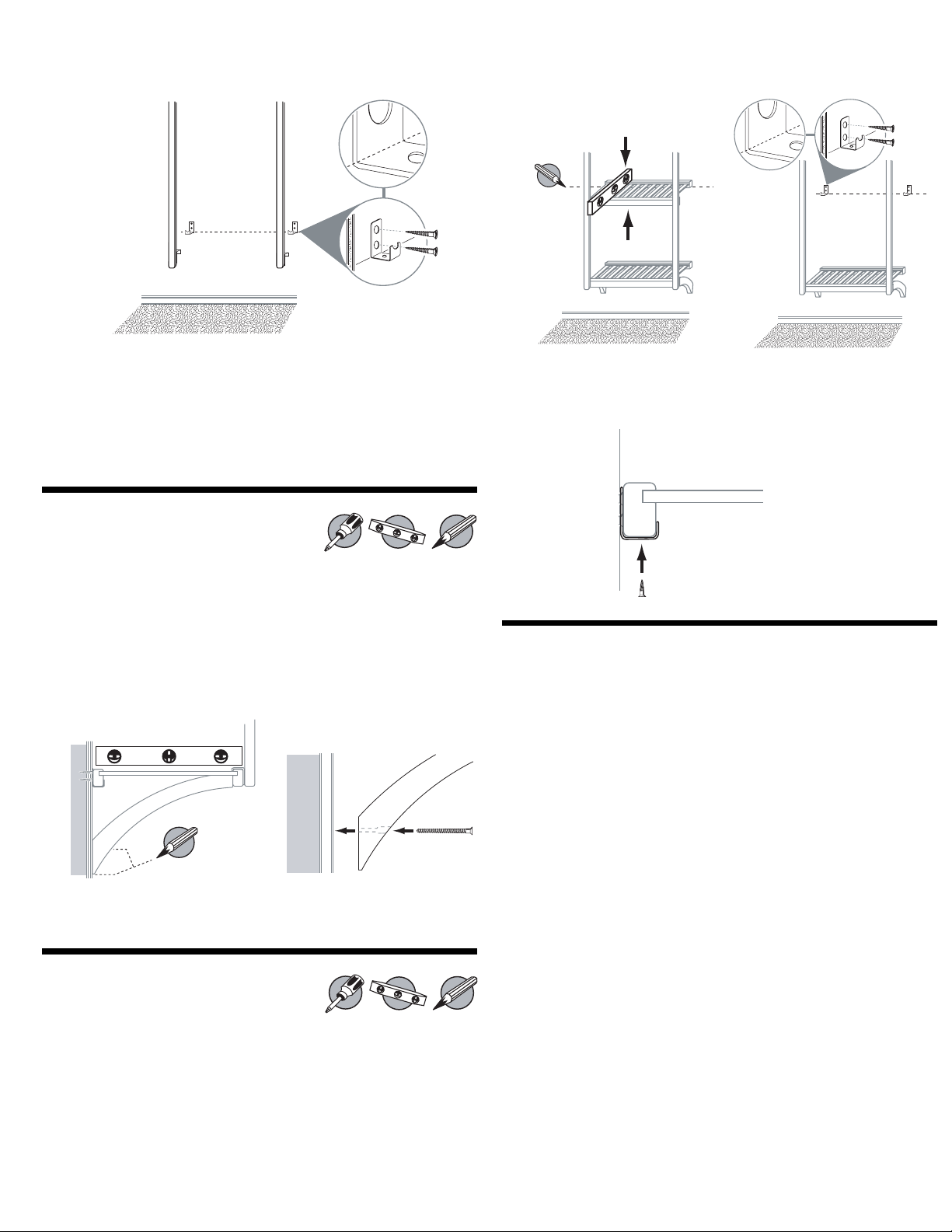

11. Line the inside bottom of L-Hook with level line on wall and mark hole
locations. Attach (2) L-Hooks to wall using #8 1-1/2” screws (Fig. 7.4).
Use supplied plastic wall anchors if no stud is present.
12. Replace bottom (E) shelf
13. Secure bottom (E) shelf onto (D) Vertical Support Bar
Vertical Clips and L-Hooks using #4 1/2” screws.
Step 7 – Angle Bracket
Assembly
1. Select Angle bracket for placement at (F) location (refer to selected
configuration layout for location).
2. Place angle bracket square with shelf underside and back wall. Level
shelf (front to back) then mark hole location and mark line at the bottom
of Angle Bracket against wall (Fig. 8.0).
3. Install angle bracket using #8 3” screw. Use supplied plastic wall
anchors if no stud is available (Fig. 8.1).
Step 8 – Tower Shelves Assembly
1. Select desired location for (E) shelves.
2. Attach L-Hooks to (D) Vertical Support Bars using #6 3/4” screws
3. Place shelf onto L-Hooks. Either top or bottom L-Hook screw hole may
be used.
4. Level shelf (front to back) and draw level line onto back closet wall at
bottom of shelf Fig. 9.0).
5. Remove shelf.
FIG. 9.0
FIG. 9.3
FIG. 9.1
X
X
FIG. 7.4
FIG. 8.0 FIG. 8.1
5 26
6. Line the inside bottom of L-Hook with lower level line on wall and
mark hole locations. Attach (2) L-Hooks to wall using #8 1-1/2” screws
(Fig. 9.1). Use supplied plastic wall anchors if no stud is present.
7. Replace shelf and secure using #4 1/2” screws (Fig.9.2).
8. Repeat for remaining (E) shelves.
Step 9 - Finishing
1. Insert Angle Bracket button caps into screw holes.
2. Use provided touch-up paint to finish any scratches incurred during
installation.

6. Alinee la parte inferior interior del gancho en L con la línea de nivel
inferior en la pared y marque los lugares en donde se van a hacer los
orificios. Fije (2) ganchos en L a la pared usando tornillos Nº 8 de 1 1/2
pulg. (Fig. 9.1). Use los anclajes de pared plásticos que se proporcionan
si no cuenta con ningún poste.
7. Vuelva a colocar el estante y fíjelo usando tornillos Nº 4 de 1/2 pulg.
(Fig.9.2).
8. Repita estos pasos para el resto de los estantes (E).
Paso 9: Terminación
1. Inserte las tapitas de la ménsula en escuadra en las perforaciones de los
tornillos.
2. Use la pintura de retoque que se proporciona para tapar las rayas que se
pudieran haber producido durante la instalación.
10. Nivele el estante (de adelante hacia atrás) y trace una línea de nivel en la
pared trasera en la parte inferior del estante. (Fig. 7.3). Retire el estante.
11. Alinee la parte inferior interior del gancho en Lcon la línea de nivel en la
pared y marque los lugares en donde se van a hacer los orificios. Fije (2)
ganchos en L a la pared usando tornillos Nº 8 de 1 1/2 pulg. (Fig. 7.4).
Use los anclajes de pared plásticos que se proporcionan si no cuenta con
ningún poste.
12. Vuelva a colocar el estante inferior (E)
13. Fije el estante inferior (E) en las grapas verticales y los ganchos en L de
la barra de soporte vertical (D) usando tornillos Nº 4 de 1/2 pulg.
Paso 7: Ensamblaje de la
ménsula en escuadra
1. Seleccione la ménsula en escuadra para colocarla en su lugar (F)
(consulte el lugar en el diseño de configuración seleccionado).
2. Coloque la ménsula en escuadra de manera perpendicular con la parte de
abajo del estante y la pared de atrás. Nivele el estante (de adelante hacia
atrás), luego marque el lugar donde se hará el orificio y marque una línea
en la parte inferior de la ménsula en escuadra apoyada en la pared
(Fig.8.0).
3. Instale la ménsula en escuadra utilizando tornillos Nº 8 de 3 pulg. Use los
anclajes plásticos de pared proporcionados si no tiene a disposición
ningún poste (Fig. 8.1).
Paso 8: Ensamblaje de los
estantes en torre
1. Seleccione el lugar que desea para los estantes (E).
2. Fije los ganchos en L a las barras de soporte vertical (D) usando tornillos
Nº 6 de 3/4 de pulg.
3. Coloque el estante en los ganchos en L. Se puede usar el orificio para el
tornillo del gancho en L superior o inferior.
4. Nivele el estante (de adelante hacia atrás) y trace una línea de nivel en la
pared trasera del armario en la parte inferior del estante (Fig. 9.0).
5. Retire el estante.
X
X
FIG. 9.0
FIG. 9.3
FIG. 9.1
X
X
FIG. 7.4
FIG. 8.0 FIG. 8.1
9 22

2. Ubique los ganchos en L en las barras de soporte vertical (D), en los
lugares que se proporcionan (consulte el diseño de configuración deseado).
3. Fije los ganchos en L usando un tornillo Nº 6 de 3/4 de pulg. en el orificio
superior. (Fig. 7.1).
4. Coloque UNA barra de soporte vertical (D), en el lugar que se proporciona
(consulte el diseño de configuración deseado). Empotre el lado de la barra en
el tope de estante y fije la grapa vertical a la parte superior del estante usando
un tornillo Nº 4 de 1/2 pulg.
NOTA: Siempre coloque primero e su lugar la
barra de soporte vertical (D) que se ubica e el
tope de esta te. Se debe ali ear todos los
esta tes (A) e los ga chos e L de la barra de
soporte vertical (D)
5. Aplome (nivel vertical) la barra de soporte vertical (D) y fije los ganchos
en L en los estantes (A) usando tornillos Nº 4 de 1/2 de pulg. (Fig. 7.2).
6. Coloque la SEGUNDA barra de soporte vertical (D) en el lugar indicado
(consulte el diseño de configuración seleccionado; las medidas
presentes en la guía se obtienen desde el borde externo de las barras
de soporte vertical).
7. Fije las grapas verticales al estante superior usando tornillos Nº 4 de 1/2
pulg.
8. Aplome y fije los ganchos en Lrestantes de la barra de soporte vertical (D)
en los estantes (A) usando tornillos Nº 4 de 1/2 pulg. (Fig. 7.2).
9. Fije el estante inferior (E) en las grapas de soporte vertical.
8. Coloque el estante en los ganchos en L y en la ménsula de tope de
estante.
9. Fije el estante a todos los ganchos en L usando tornillos Nº 4 de 1/2 pulg.
(Fig. 5.4)
10. Repita el proceso para cada estante (A).
Paso 5: Ensamblaje de la
ménsula en escuadra
1. Seleccione la ménsula en escuadra para colocar en el lugar (C) (consulte
el lugar en el diseño de configuración seleccionado).
2. Coloque la ménsula en escuadra de manera perpendicular con la parte de
abajo del estante y la pared de atrás. Nivele el estante (de adelante hacia
atrás), luego marque el lugar donde se hará el orificio y marque una línea
en la parte inferior de la ménsula en escuadra apoyada en la pared (Fig.
6.0).
3. Instale la ménsula en escuadra utilizando tornillos Nº 8 de 3 pulg. Use los
anclajes plásticos de pared proporcionados si no tiene a disposición
ningún poste (Fig. 6.1).
Paso 6: Ensamblaje del apoyo vertical
NOTA: El resto de las barras del armario se usará
como barras de soporte vertical
(Consulte el lugar de colocación de la grapa de soporte vertical y del gancho
en L en el diseño de configuración seleccionado)
1. Para instalar las grapas de soporte vertical en las barras de soporte
vertical (D) restantes, coloque las ménsulas en donde se encuentran los
orificios superior e inferior (Fig. 7.0) y fíjelas en las barras de apoyo
vertical usando un tornillo Nº 6 de 3/4 de pulg.
FIG. 5.4
FIG. 5.3
FIG. 6.0 FIG. 6.1
FIG. 7.0
FIG. 7.1
FIG. 7.2
FIG. 7.3
23 8

1. Se colocan ganchos en L en cada ubicación de los topes de estante y en
cada poste de tabique que se encuentre entremedio (normalmente a 40,6
cm en el centro). Use los anclajes de pared plásticos proporcionados si no
cuenta con ningún poste.
2. Centre el orificio del tornillo superior en el gancho en L con la línea de
nivel en la pared y adose los ganchos en L a la pared usando tornillos Nº
8 de 1 ó1/2pulg. (Fig. 4.0).
3. Repita el proceso para todas las ubicaciones del estante (A).
4. Coloque el estante superior (A) en los ganchos en L y la ménsula de tope
de estante en el tope delantero del estante en la ubicación de la pared del
lado del armario (Fig. 5.0).
5. Nivele el estante (de adelante hacia atrás. Fig. 5.1)
6. Marque una línea de nivel en la pared en la parte inferior y en el
costado de la ménsula de tope (Fig. 5.2).
7. Retire el estante y coloque la ménsula en las líneas dibujadas para marcar
la ubicación de los orificios para poner los tornillos. Adose la ménsula
usando tornillos Nº 8 de 1 pulg. (Fig. 5.3). Use los anclajes de pared
plásticos proporcionados si no cuenta con ningún poste.
Paso 3: Ubicaciones principales
de los estantes
1. Usando las medidas de ubicación de altura de los estantes (A), mida
desde el suelo hasta arriba y marque la ubicación superior del estante en
la pared trasera del armario. (Fig. 3.0)
2. Trace la línea de nivel a la par con la longitud del estante para el estante
superior en la pared trasera del armario (Fig. 3.1) (La estantería tapará las
líneas dibujadas en la pared).
3. Usando las mediciones de la ubicación de altura de los estantes inferiores
(A) en la cuadrícula, mida desde el estante superior hacia abajo y marque
todas las ubicaciones del estante en la pared trasera del armario (Fig. 3.2).
4. Trace una línea de nivel a la par con la longitud del estante para todos los
estantes inferiores (A) en la pared trasera del armario (Fig. 3.1).
5. Ubique los postes de tabique y marque su ubicación en las líneas.
Paso 4: Ensamblaje de los
accesorios de pared
NOTA: Para obte er u a esta tería firme y estable,
se recomie da i stalar ga chos e los postes de
tabique ( ormalme te a 40,6 cm e el ce tro).
FIG. 5.1
FIG. 3.0
FIG. 3.1
FIG. 3.2
LEVEL LINE
X
X
FIG. 4.0
FIG. 5.0
FIG. 5.2
7 24

Paso 1: Ensamblaje Previo
1. Escoja la configuración de armario que desea de las opciones
proporcionadas.
2. Escriba las dimensiones interiores de su armario en la cuadrícula
transparente superpuesta que se adjunta.
3. Coloque la cuadrícula transparente sobre la configuración que desea.
LEA LAS NOTAS IMPORTANTES
4. Use las medidas de longitud para los estantes (A) y las barras del armario
(B) que haya obtenido de la configuración seleccionada (consulte el
diseño de configuración deseado), mida y corte los estantes (A) y las
barras del armario (B) de acuerdo con la longitud. (Consulte la Fig. 1.0
para obtener el lugar de corte recomendado). (Nota: Corte en el centro de
la línea durante el corte del estante. Si el lugar de corte es justo un listón
del estante, realice el corte en la apertura de los listones del armario más
cercana a la línea).
Paso 2: Ensamblaje del estante
y de la barra del armario
(Consulte el diseño de configuración seleccionado para la colocación de
la barra del armario)
1. Alinee el estante (A) y el tope de la barra del armario (B).
2. Coloque el lado dentado del separador de barra en el lado de la barra del
armario que tiene orificios y el estante en el interior (Fig. 2.0)
3. Coloque el separador de barra a 10,1 cm de cada tope de barra del
armario y en el punto medio de la misma (consulte la guía de
configuración seleccionada para el número de separadores de barra
por barra del armario).
4. Atornille usando tornillos Nº 8 de 1 pulg. (Fig. 2.1).
5. Repita para cada estante (A)
A
B
Herramientas que se requieren para la instalación
LÁPIZ CINTA MÉTRICA NIVEL DESTORNILLADOR SIERRA
SISTEMA DE ARMARIO NORMAL
INSTRUCCIONES DE INSTALACIÓN
FIG. 1.0
IMPORTANTEIMPORTANTE
IMPORTANTEIMPORTANTE
IMPORTANTE
Lea antes de ensambla
Es posible que las longitudes del estante y las barras
del armario se deban acortar dependiendo de la
configuración deseada. onsulte la Fig. 1.0 para
obtener el lugar de corte recomendado.
Todas las longitudes de corte del estante se usan en
las configuraciones de armario proporcionadas
Dependiendo de las dimensiones de su armario, es
posible que no se usen algunas longitudes de corte.
(Ejemplo: Si escoge u a co figuració de armario
de 2,4 m y el a cho de su armario es de 2,4 m 10,1
cm, la lo gitud de corte del esta te será corta e
10,1 cm. Se recomie da que si su armario mide
más de 2,4 m (243,8 cm) para escoger u a
co figuració de 3 m).
(Ejemplo: Si escoge u a co figuració de armario
de 2,4 m y el a cho de su armario es de 2,1 m 15,2
cm, es posible que algu as lo gitudes de esta te
se deba acortar e 15,2 cm de largo para que se
ajuste a las dime sio es del armario).
VERIFIQUE LAS MEDIDAS DEL ESTANTE
MIDA, MARQUE Y VUELVA A MEDIR.
Es posible que la configuración no requiera el uso de
todos los accesorios o componentes proporcionados.
Se recomienda fijar los accesorios en los postes de
tabique para que el sistema de armario quede
completamente firme y estable.
Si escoge una configuración personalizada, se
recomienda dibujar primero el diseño en la cuadrícula
transparente proporcionada.
FIG. 2.0
Bar Spacer
FIG. 2.1
25 6

X
X
11. Line the inside bottom of L-Hook with level line on wall and mark hole
locations. Attach (2) L-Hooks to wall using #8 1-1/2” screws (Fig. 7.4).
Use supplied plastic wall anchors if no stud is present.
12. Replace bottom (E) shelf
13. Secure bottom (E) shelf onto (D) Vertical Support Bar
Vertical Clips and L-Hooks using #4 1/2” screws.
Step 7 – Angle Bracket
Assembly
1. Select Angle bracket for placement at (F) location (refer to selected
configuration layout for location).
2. Place angle bracket square with shelf underside and back wall. Level
shelf (front to back) then mark hole location and mark line at the bottom
of Angle Bracket against wall (Fig. 8.0).
3. Install angle bracket using #8 3” screw. Use supplied plastic wall
anchors if no stud is available (Fig. 8.1).
Step 8 – Tower Shelves Assembly
1. Select desired location for (E) shelves.
2. Attach L-Hooks to (D) Vertical Support Bars using #6 3/4” screws
3. Place shelf onto L-Hooks. Either top or bottom L-Hook screw hole may
be used.
4. Level shelf (front to back) and draw level line onto back closet wall at
bottom of shelf Fig. 9.0).
5. Remove shelf.
FIG. 9.0
FIG. 9.3
FIG. 9.1
X
X
FIG. 7.4
FIG. 8.0 FIG. 8.1
5 26
6. Line the inside bottom of L-Hook with lower level line on wall and
mark hole locations. Attach (2) L-Hooks to wall using #8 1-1/2” screws
(Fig. 9.1). Use supplied plastic wall anchors if no stud is present.
7. Replace shelf and secure using #4 1/2” screws (Fig.9.2).
8. Repeat for remaining (E) shelves.
Step 9 - Finishing
1. Insert Angle Bracket button caps into screw holes.
2. Use provided touch-up paint to finish any scratches incurred during
installation.

4. Place ONE (D) Vertical Support Bar at location provided (Refer to
selected configuration layout). Flush bar side with shelf end and
secure Vertical Clip to top shelf using #4 1/2” screw.
NOTE:NOTE:
NOTE:NOTE:
NOTE: Always place (D) Vertical Support Bar
located at shelf e d i to positio first. All (A) Shelves
should alig i (D) Vertical Support Bar L-Hooks
5. Plum (Vertical Level) (D) Vertical Support Bar and secure
L-Hooks into (A) shelves using #4 1/2” screw (Fig. 7.2).
6. Place SECOND (D) Vertical Support Bar at location provided (Refer to
selected configuration layout - Measurement on guide is obtained
from outside edge of Vertical Support Bars).
7. Secure Vertical Clip to top shelf using #4 1/2” screw.
8. Plum and secure remaining (D) Vertical Support Bar L-hooks into (A)
shelves using #4 1/2” screw (Fig. 7.2).
9. Flush shelf ends and screw bottom (E) shelf onto vertical support clips.
10. Level shelf (front to back) and draw level line onto back wall at bottom
of shelf. (Fig. 7.3). Remove shelf.
8. Place shelf onto L-Hooks and Shelf End Bracket.
9. Secure shelf to all L-Hooks using #4 1/2” screws (Fig. 5.4)/
10. Repeat process for each (A) shelf.
Step 5 – Angle Bracket
Assembly
1. Select Angle bracket for placement at (C) location (refer to selected
configuration layout for location).
2. Place angle bracket square with shelf underside and back wall. Level
shelf (front to back) then mark hole location and mark line at the bottom
of Angle Bracket against wall (Fig. 6.0).
3. Install angle bracket using #8 3” screw. Use supplied plastic wall
anchors if no stud is available (Fig. 6.1).
Step 6 – Vertical Support Assembly
NOTE:NOTE:
NOTE:NOTE:
NOTE: The remai i g Wardrobe Bars
will be used as Vertical Support Bars
(Refer to selected configuration layout for Vertical Support
Clip & L-Hook placement)
1. To install Vertical Support Clips onto (D) remaining Vertical Support
Bars, place brackets at top and bottom hole location as shown (Fig. 7.0)
and secure onto Vertical Support Bars using #6 3/4” screw.
2. Position L-Hooks onto (D) Vertical Support Bars at locations provided
(Refer to selected configuration layout).
3. Secure L-Hooks using #6 3/4” screw in the top hole location. (Fig. 7.1).
FIG. 5.4
FIG. 5.3
FIG. 6.0 FIG. 6.1
FIG. 7.0
FIG. 7.1
FIG. 7.2
FIG. 7.3
27 4

1. L-Hooks are placed at each shelf end location and every wall stud in
between (Typically 16 inches on center). Use supplied plastic wall
anchors if no stud is present.
2. Center the top screw hole on L-Hook with level line on wall and attach
L-Hooks to wall using #8 1-1/2” screws (Fig. 4.0).
3. Repeat process for all (A) Shelf locations.
4. Place Top (A) shelf onto L-Hooks and position Shelf End Bracket onto
front shelf end at closet side wall location (Fig. 5.0).
5. Level shelf (front to back - Fig. 5.1)
6. Mark a level line on the wall at the bottom and side of End Bracket
(Fig. 5.2).
7. Remove shelf and place bracket on lines drawn to mark screw hole
location. Attach bracket using
#8 1” screws (Fig. 5.3). Use supplied plastic wall anchors if no stud is
present.
Step 3 - Primary Shelf Locations
1. Using the height location measurements for the (A) shelves, measure
from the floor up and mark the top shelf location on the back closet
wall. (Fig. 3.0)
2. Draw level line equal to shelf length for top shelf onto back closet wall
(Fig. 3.1) (Shelving will cover lines drawn onto wall).
3. Using the height location measurements for the lower (A) shelves on
grid, measure from the top shelf down and mark all lower shelf
locations on the back closet wall (Fig. 3.2).
4. Draw level line equal to shelf length for all lower (A) shelves onto back
closet wall (Fig. 3.1).
5. Locate wall studs and mark location on lines.
Step 4 – Wall Hardware
Assembly
NOTE:NOTE:
NOTE:NOTE:
NOTE: For shelvi g stre gth a d stability it is
recomme ded to i stall hooks i to wall studs
(Typically 16 i ches o ce ter).
FIG. 5.1
FIG. 3.0
FIG. 3.1
FIG. 3.2
LEVEL LINE
X
X
FIG. 4.0
FIG. 5.0
FIG. 5.2
3 28

Step 1- Pre-Assembly
1. Choose your desired closet configuration from the options provided.
2. Draw your closet interior dimensions on the transparent grid overlay
enclosed.
3. Place transparent grid over your desired configuration.
READ IMPORTANT NOTESREAD IMPORTANT NOTES
READ IMPORTANT NOTESREAD IMPORTANT NOTES
READ IMPORTANT NOTES
4. Using the length measurements for the (A) shelves and (B) wardrobe
bars obtained from your selected configuration (refer to selected
configuration layout), measure and cut (A) shelves and (B) wardrobe
bars to length. (See Fig. 1.0 for recommended cut location). (Note:Cut
at center of line during shelf cut. If cut location lands on a shelf slat,
cut at the closest slat opening near line).
Step 2 - Shelf & Wardrobe Bar
Assembly
(Refer to selected configuration layout for Wardrobe Bar placement)
1. Line up (A) Shelf and (B) Wardrobe Bar end.
2. Place notched side of Bar Spacer onto the Wardrobe Bar side with holes
and shelf inside (Fig. 2.0)
3. Place Bar Spacer 4” from each Wardrobe Bar end and at Wardrobe Bar
center point (Refer to selected configuration guide for number of
Bar Spacers perWardrobe Bar).
4. Screw into place using #8 1” screws (Fig 2.1).
5. Repeat for every (A) shelf
A
B
Required Tools for Installation
PENCIL TAPE MEASURE LEVEL SCREWDRIVER SAW
STANDARD CLOSET SYSTEM
ASSEMBLY INSTRUCTIONS
FIG. 1.0
IMPORTANTIMPORTANT
IMPORTANTIMPORTANT
IMPORTANT
Read Befo e AssemblyRead Befo e Assembly
Read Befo e AssemblyRead Befo e Assembly
Read Befo e Assembly
Shelf lengths and Wardrobe Bars may need to be cut
depending upon configuration desired. Please refer to
Fig. 1.0 for recommended cut location.
All cut shelf lengths are used in closet configura
tions supplied
Depending upon your closet dimensions, some cut
lengths may not be usable.
(Example: If you choose an 8ft. closet configura
tion and the width of your closet is 8ft. 4in., the
cut shelf length will be short 4in. It is
reccommended that if your closet is over 8ft. ( 6”)
to choose a 10ft. configuration).
(Example: If you choose an 8ft. closet configura
tion and the width of your closet is 7ft. 6in., some
shelf lengths may need to be cut 6in. shorter in
length to fit closet dimensions).
VERIFY SHELF MEASUREMENTS
MEASURE - MARK - MEASURE AGAIN.
hosen configuration may not require use of all
hardware or components supplied.
It is recommended to secure hardware into wall studs
for overall strength and stability of closet system.
If choosing a custom designed configuration, it is
recommended to draw design first on transparent
grid supplied.
If choosing a custom designed configuration, modifi
cations to the instructions provided will be neccesary.
FIG. 2.0
Bar Spacer
FIG. 2.1
29 2

17 14

15 16

15 16

17 14

10. Mettre la tablette à niveau (de l’avant vers l’arrière) et tracer une ligne de
niveau sur le mur arrière en dessous de la tablette. (Fig. 7.3). Retirer la
tablette.
11. Aligner le dessous intérieur du crochet en L avec la ligne de niveau sur
le mur et marquer l’emplacement des trous. Attacher (2) crochets en L au
mur avec des vis n°8 de 1-1/2 pouces (Fig. 7.4). S’il n’y a pas de poteau
mural, utiliser les dispositifs d’ancrage en plastique fournis.
12. Remettre la tablette inférieure (E).
13. Fixer la tablette inférieure (E) aux attaches de la barre de support vertical
(D) et aux crochets en L avec des vis n°4 de 1/2 pouce.
Étape 7 - Assemblage de
l’équerre de support
1. Sélectionner l’équerre de support à monter en l’emplacement (F)
(se reporter au plan de configuration sélectionné pour
l’emplacement).
2. Placer l’équerre de support à ras contre le dessous de la tablette et le mur
arrière. Placer la tablette à niveau (de l’avant vers l’arrière), puis marquer
l’emplacement du trou et tirer un trait au bas de l’équerre de support
contre le mur (fig. 8.0).
3. Installer l’équerre de support avec une vis no 8 de 3 pouces. S’il n’y a pas
de poteau mural, utiliser les boulons d’ancrage plastique fournis
(fig. 8.1).
Étape 8 – Assemblage des tablettes
1. Choisir l’emplacement désiré pour les tablettes (E).
2. Attacher les crochets en L aux (D) barres de support vertical avec les vis
n°6 de 3/4 pouce.
3. Placer la tablette sur les crochets en L. Utiliser le trou de vis supérieur ou
inférieur des crochets en L.
4. Mettre la tablette à niveau (de l’avant à l’arrière) et tracer une ligne de
niveau sur le mur arrière du placard au bas de la tablette (Fig. 9.0).
5. Enlever la tablette.
6. Aligner le dessous intérieur du crochet en L avec la ligne de niveau
inférieure sur le mur et marquer la position des trous. Attacher (2)
crochets en L au mur en utilisant les vis n°8 de 1-1/2 pouces (Fig. 9.1).
S’il n’y a pas de poteau mural, utiliser les dispositifs d’ancrage en
plastique fournis.
7. Remettre la tablette et la fixer avec les vis n°4 de 1/2 pouce (Fig.9.2).
8. Répéter pour les autres tablettes (E).
Étape 9 - Clôture
1. Insérer les chapeaux de vis dans les trous de vis.
2. Utiliser la peinture de retouche fournie pour retoucher les égratignures
éventuelles résultant de l’installation.
X
X
FIG. 9.0
FIG. 9.3
FIG. 9.1
X
X
FIG. 7.4
FIG. 8.0 FIG. 8.1
13 18

2. Positionner les crochets en L sur (D) les barres de support vertical aux
emplacements prévus (se reporter au schéma de configuration
sélectionnée).
3. Fixer les crochets en L avec des vis n°6 de 3/4 pouce dans le trou
supérieur. (Fig. 7.1)
4. Placer UNE (D) barre de support vertical à l’emplacement prévu (se
reporter au schéma de configuration sélectionnée. Le côté de la barre doit
être contre l’extrémité de la tablette. Fixer l’attache de support vertical à
la tablette avec des vis n°4 de 1/2 pouce
REMARQUE. - Toujours d’abord attacher la
barre de support vertical (D) située à l’extrémité
de la tablette. Toutes les tablettes (A) doive t
être alig ées sur les crochets e L de la barre
de support vertical (D).
5. Avec un fil à plomb, vérifier le niveau vertical de la barre de support
vertical (D) et attacher les crochets en L aux tablettes (A) avec des vis no
4 de 1/2 pouce (fig. 7.2).
6. Placer la DEUXIÈME barre de support vertical (D) à l’emplacement
prévu (se reporter au plan de configuration sélectionné - mesurer à
partir du bord extérieur des barres de support vertical).
7. Attacher l’attache verticale à la tablette supérieure avec des vis no 4 de
1/2 pouce.
8. Avec un fil à plomb, vérifier le niveau de la barre de support vertical
restante (D) et attacher les crochets en L aux (A) tablettes avec des vis n°
4 de 1/2 pouce (Fig. 7.2).
9. Fixer la tablette inférieure (E) sur les attaches de support vertical.
8. Placer la tablette sur les crochets en L et le support d’extrémité de
tablette.
9. Attacher la tablette à tous les crochets en L avec des vis no 4 de 1/2
pouce (fig. 5.4).
10. Reprendre l’étape avec chaque tablette (A).
Étape 5 - Assemblage de
l’équerre de support
1. Sélectionner l’équerre de support pour l’emplacement (C) (se reporter
au plan de configuration sélectionné pour l’emplacement).
2. Placer l’équerre de support à ras contre le dessous de la tablette et le mur
arrière. Mettre la tablette à niveau (de l’avant vers l’arrière), puis
marquer l’emplacement du trou et tirer un trait au bas de l’équerre de
support contre le mur (fig. 6.0).
3. Installer l’équerre de support avec une vis no 8 de 3 pouces. S’il n’y a
pas de poteau mural, utiliser les boulons d’ancrage plastique fournis
(fig. 6.1)
Étape 6 - Assemblage du support vertical
REMARQUE. - Les barres de
pe derie superflues serviro t de
barres de support vertical
(Se reporter au schéma de configuration sélectionnée pour
l’emplacement des attaches de support vertical et des crochets en L)
1. Pour installer les attaches de support vertical sur (D) les barres de support
vertical restantes, placer les équerres sur les trous supérieur et inférieur
comme indiqué à la Fig. 7.0, et les attacher aux barres de support vertical
avec des vis n°6 de 3/4 pouce.
FIG. 5.4
FIG. 5.3
FIG. 6.0 FIG. 6.1
FIG. 7.0
FIG. 7.1
FIG. 7.2
FIG. 7.3
19 12
