John Louis Home WOODCREST JLH574 User manual

Measure required distance & cut shelf if necessary.
1. Measure up from the oor & mark desired height location.
2. At the mark, draw a level line the distance of the shelf.
Quantity: 4
#6 3/4 in. / 1.9 cm / 19,05 mm
Quantity: 14
#8 1 1/2 in. / 3.81 cm / 38,1 mm
Quantity: 2
Mushroom Cap
Tapa en forma de hongo
Chapeau de vis
Quantity: 14
Wall Anchor / Anclaje de pared / Boulon d’ancrage
Quantity: 2 #8 3 in. / 7.62 cm / 76,2 mm Quantity: 6
#4 3/4 in. / 1.9 cm / 19 mm

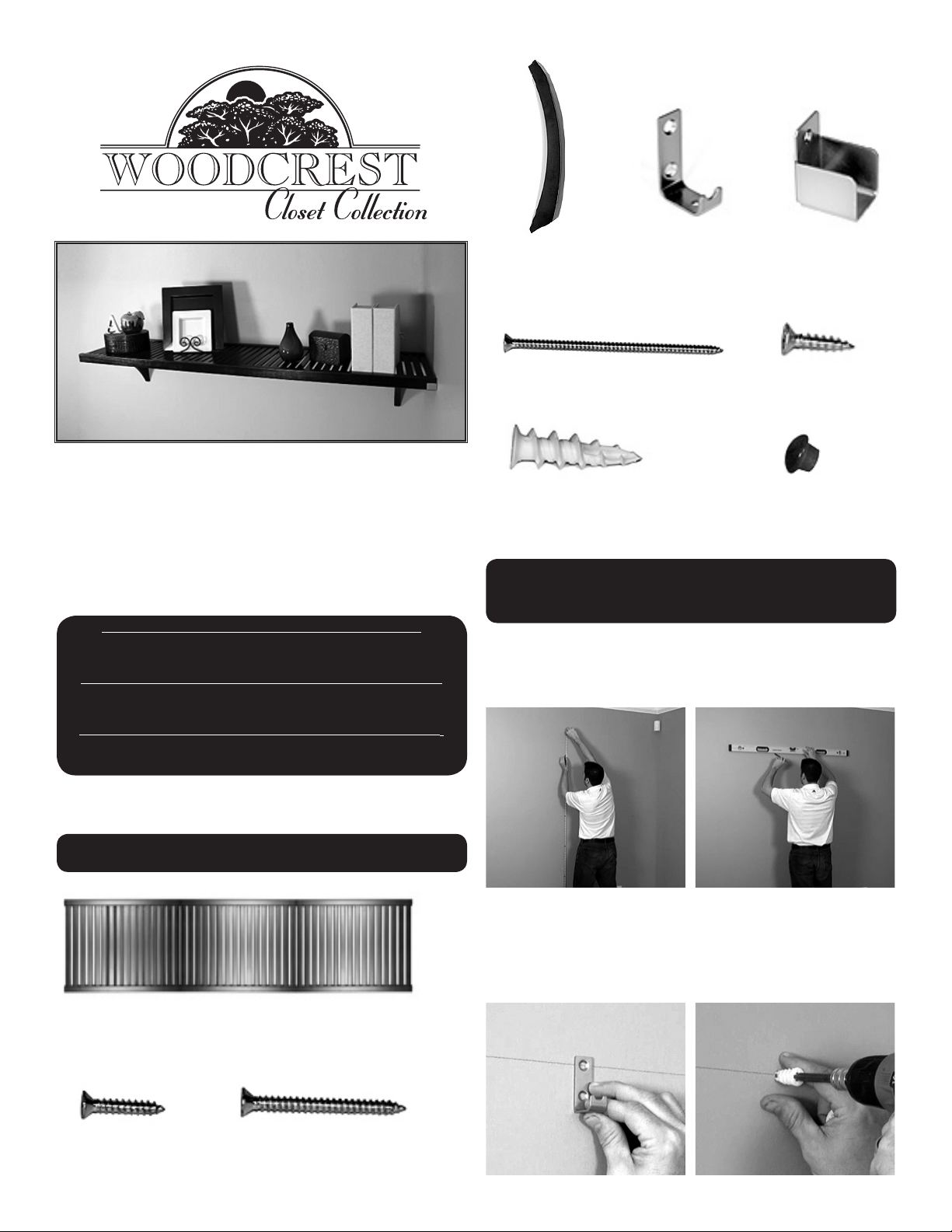

STEP 1 - Mounting L Clip Hardware
PARTS LIST Lista De Piezas Liste Des Piéces
IMPORTANT: DO NOT RETURN TO STORE!
For missing or damaged parts, technical or assembly questions, please call John Louis Customer
Service at 1-800-480-6985
IMPORTANTE: ¡NO LO DEVUELVA A LA TIENDA!
Llame al servicio al cliente local de John Louis al 1-800-480-6985
para aclarar sus dudas sobre pérdidas, daños, asuntos écnicos y ensamblaje.
IMPORTANT: NE PAS RENVOYER OU RAPPORTER AU MAGASIN!
Si vous avez une question concernant l’assemblage, des piéces manquantes ou endommagées ou
un probléme technique, appelez le Service á la clientéle de John Louis au 1-800-480-6985.
12IN. & 16IN. x 4FT. & 6FT. SHELF KIT
ASSEMBLY INSTRUCTIONS
For use with JLH574, JLH575, JLH576, JLH577
JLH650, JLH,651, JLH652, JLH653
Quantity: 2
Angle Bracket
Ménsula en escuadra
Équerre de support
Quantity: 2
Shelf End
Tope del estante
Extrémité de tablette
Quantity: 4
Shelf mounting L- Clip
Estante clip de montaje
Clip tablette
Quantity: 1 48in. or 72 in. Shelf / Estantes de 1,2 m - 1,8 m / Tablette
de 123cm - 183 cm
Space 4 L clips equidistant within the shelf span
(It is recommended to use wall studs if available.
If no stud is present, use wall anchors provided.)
3. Center L clip to screw hole with the level line & mark hole locations.
4. Install wall anchors if no stud is present.
1

STEP 2 - Attaching Hardware To Side
Wall, Tower Side and/or Free Hanging
ATTACHING SHELF END TO SIDE WALL
1. Place shelf onto L clip hardware.
2. Place Shelf End hardware onto end of shelf.
5. Secure L clip to the wall using # 8 1 1/2in. screws at hole locations.
6. Repeat for remaining L clip locations.
3. Place level onto shelf & level shelf front to back.
4. Mark Shelf End hardware location.
5. Remove Shelf.
6. Place Shelf End hardware at marked location & mark screw hole locations.
7. Install wall anchors if no stud is present.
8. Secure Shelf to the wall using # 8 1 1/2in. screws at hole locations.
9. Repeat connection type process for opposite side.
ATTACHING SHELF END TO TOWER SIDE
1. Place shelf onto L clip hardware.
2. Place Shelf End hardware onto end of shelf.
3. Place level onto shelf & level shelf front to back.
4. Mark Shelf End hardware location.
5. Remove Shelf.
6. Place Shelf End hardware at marked location & mark screw hole locations.
7. Secure Shelf to the tower using # 6 3/4in. screws at hole locations.
8. Repeat connection type process for opposite side.
CREATING FREE HANGING SHELF (no side attachment)
1. Place shelf onto L clip hardware & place a level onto shelf.
2. Place angle bracket under shelf ush with wall & underside of front rail.
3. Level shelf front to back.
2

4. Insert #8 3in screw into angle bracket.
5. Screw part way into wall to mark bracket location
6. Unscrew & remove angle bracket.
7. Use wall anchor at mark if no stud is present.
8. Insert the screw tip into the anchor & rotate angle bracket into position.
9. Secure bracket using #8 3in. screw.
10. Repeat connection type process for opposite side.
STEP 3 - Attaching Shelf To Hardware
STEP 4 - Attaching Angle Brackets
1. Place shelf onto hardware.
2. Secure shelf using #4 3/4in. screws at all hardware locations.
1. Count over the number of slats for desired angle bracket position .
2. Place angle bracket into position
Ensure that the angle bracket is ush with the back wall and the underside
of the front shelf rail.
3. Insert #8 3in. screw into angle bracket.
4. Screw part way into wall to mark bracket location
5. Unscrew & remove bracket.
6. Use wall anchor at mark if no stud is present.
7. Insert the screw tip into the anchor & rotate angle bracket into position.
8. Secure bracket using #8 3in. screw.
9. Insert mushroom cap into angle bracket screw hole
10. Repeat for remaining angle bracket.
3

Mida la distancia requerida y corte el estante si es necesario.
1. Mida hacia arriba desde el suelo y marque la ubicación de la altura
deseada.
2. En la marca, dibuje una línea de nivel de la longitud del estante.
PASO 1: Montaje de las piezas metálicas
del sujetador en L
Separe los 4 sujetadores en L en distancias iguales dentro de la extensión
del estante
(Se recomienda usar los postes de la pared, si están disponibles.
Si no cuenta con ningún poste, use los anclajes de pared que se propor-
cionan).
3. Centre el sujetador en L con el oricio del tornillo con las ubicaciones de la
línea de nivel y el oricio de marca.
4. Instale los anclajes de pared si no cuenta con ningún poste.
PASO 2: Fijación de las piezas metálicas
a la pared lateral, lado de la torre o de
montaje libre
FIJACIÓN DE TOPES DE ESTANTE A LA PARED LATERAL
1. Coloque el estante en la pieza metálica del sujetador en L.
2. Coloque las piezas metálicas para topes de estante en el extremo del
estante.
5. Fije el sujetador en L a la pared con tornillos n.º 8 de 3.81cm. en las
ubicaciones de los oricios.
6. Repita para las ubicaciones de los sujetadores en L restantes.
3. Coloque un nivel en el estante y nivele el estante desde adelante hacia
atrás.
4. Marque la ubicación de las piezas metálicas para topes de estante.
5. Retire el estante.
6. Coloque las piezas metálicas para topes de estante en la ubicación mar-
cada y marque las ubicaciones del oricio del tornillo.
7. Instale los anclajes de pared si no cuenta con ningún poste.
8. Fije el estante a la pared con tornillos n.º 8 de 3.81cm. en las ubicaciones
de los oricios.
9. Repita el proceso para el tipo de conexión en el lado opuesto.
FIJACIÓN DE TOPES DE ESTANTE AL LADO DE LA TORRE
1. Coloque el estante en la pieza metálica del sujetador en L.
2. Coloque las piezas metálicas para topes de estante en el extremo del
estante.
4

3. Coloque un nivel en el estante y nivele el estante desde adelante hacia
atrás.
4. Marque la ubicación de las piezas metálicas para topes de estante.
5. Retire el estante.
6. Coloque las piezas metálicas para topes de estante en la ubicación mar-
cada y marque las ubicaciones del oricio del tornillo.
7. Fije el estante a la torre con tornillos n.º 6 de 1.91cm. en los las ubicacio-
nes de los oricios.
8. Repita el proceso para el tipo de conexión en el lado opuesto.
CREACIÓN DE UN ESTANTE DE MONTAJE LIBRE (sin sujeciones latera-
les)
1. Coloque el estante en la pieza metálica del sujetador en L y coloque un
nivel sobre el estante:
2. Coloque la escuadra bajo el estante, nivelada con la pared y el lado
inferior del riel delantero.
3. Nivele el estante desde adelante hacia atrás.
4. Inserte el tornillo n.º 8 de 7.62cm. en la escuadra.
5. Atornille hasta la mitad en la pared para marcar la ubicación de la es-
cuadra.
6. Destornille y retire la escuadra.
7. Use un anclaje de pared en la marca si no cuenta con ningún poste.
8. Inserte la punta del tornillo en el anclaje y gire la escuadra hasta su
posición.
9. Fije la escuadra con el tornillo n.º 8 de 7.62cm.
10. Repita el proceso para el tipo de conexión en el lado opuesto.
PASO 3: Fijación del estante a las pie-
zas metálicas
1. Coloque el estante en las piezas metálicas.
2. Fije el estante con tornillos n.º 4 de 1.91cm. en todas las ubicaciones de
las piezas metálicas.
5

PASO 4: Fijación de las escuadras
1. Cuente la cantidad de listones para la posición deseada de la escuadra.
2. Coloque la escuadra en posición
Asegúrese de que la escuadra esté alineada con la pared posterior y el
lado inferior del riel del estante delantero.
3. Inserte el tornillo n.º 8 de 7.62cm. en la escuadra.
4. Atornille hasta la mitad en la pared para marcar la ubicación de la es-
cuadra.
5. Destornille y retire la escuadra.
6. Use un anclaje de pared en la marca si no cuenta con ningún poste.
7. Inserte la punta del tornillo en el anclaje y gire la escuadra hasta su
posición.
8. Fije la escuadra con el tornillo n.º 8 de 7.62cm.
9. Inserte la tapa en forma de hongo en el oricio del tornillo de la escuadra
10. Repita para la escuadra restante.
Mesurez la distance requise et coupez l’étagère au besoin.
1. Mida hacia arriba desde el suelo y marque la ubicación de la altura
deseada.
2. En la marca, dibuje una línea de nivel de la longitud del estante.
PASO 1: Montaje de las piezas metálicas
del sujetador en L
Espacez 4 pattes en L équidistantes en respectant les dimensions de
l’étagère
(il est recommandé d’utiliser des montants, si possible.
En l’absence de montant, utilisez les ancrages muraux fournis.)
3. Centrez la patte en L sur le trou de vis avec la ligne de niveau et marquez
l’emplacement des trous.
4. En l’absence de montant, installez les ancrages muraux.
ÉTAPE 2 - Fixation des pièces au mur la-
téral, à la joue de colonne et/ou étagère
donnant une impression de suspension
FIXATION DE L’EMBOUT DE FINITION AU MUR LATÉRAL
1. Placez l’étagère sur la patte en L.
2. Placez l’embout de nition sur l’extrémité de l’étagère.
5. Fixez la patte en L sur le mur à l’aide de vis 38 mm #8 sur l’emplacement
des trous.
6. Répétez l’opération pour les emplacements de pattes en L restants.
6

3. Placez un niveau sur l’étagère et mettre l’avant et l’arrière de l’étagère au
même niveau.
4. Marquez l’emplacement de l’embout de nition.
5. Enlevez l’étagère.
6. Placez l’embout de nition sur l’emplacement marqué et marquez
l’emplacement des trous de vis.
7. En l’absence de montant, installez les ancrages muraux.
8. Fixez l’étagère au mur à l’aide de vis 38 mm #8 à l’emplacement des trous.
9. Répétez la procédure de xation pour le côté opposé.
FIXATION DE L’EXTRÉMITÉ DE L’ÉTAGÈRE À LA JOUE DE COLONNE
1. Placez l’étagère sur la patte en L.
2. Placez l’embout de nition sur l’extrémité de l’étagère.
3. Placez un niveau sur l’étagère et mettre l’avant et l’arrière de l’étagère au
même niveau.
4. Marquez l’emplacement de l’embout de nition.
5. Enlevez l’étagère.
6. Placez l’embout de nition sur l’emplacement marqué et marquez
l’emplacement des trous de vis.
7. Fixez l’étagère à la colonne à l’aide de vis 19 mm #6 sur l’emplacement
des trous.
8. Répétez la procédure de xation pour le côté opposé.
CRÉATION D’UNE ÉTAGÈRE DONNANT UNE IMPRESSION DE SUSPEN-
SION (sans xation latérale)
1. Placez l’étagère sur la patte en L et placez un niveau sur l’étagère.
2. Placez un support d’angle sous l’étagère pour qu’il vienne contre le mur et
le dessous du rail avant.
3. Mettre l’avant et l’arrière de l’étagère à niveau.
4. Insérez une vis de 76 mm #8 dans le support d’angle.
5. Vissez la pièce dans le mur pour marquer l’emplacement du support.
6. Dévissez et retirez le support d’angle.
7. En l’absence de montant, utilisez l’ancrage mural sur l’emplacement
marqué.
7

For questions concerning missing or damaged parts, technical specs and / or
assembly help, please contact John Louis Home Customer Service at:
Si tiene preguntas sobre partes faltantes o dañadas, especicaciones técnicas o
asistencia para el armado, comuníquese con el Servicio al Cliente de John Louis
Home:
Pour toute question relative à des pièces manquantes ou endommagées, toute
spécication technique et/ou aide au montage, contactez le service après-vente
de John Louis Home au :
1.800.480.6985
[email protected]
www.johnlouishome.com
John Louis Home
1305 N Highway Dr
Fenton Missouri 63099 USA
© 2013 John Louis Inc., All Rights Reserved.
8. Insérez le bout de vis dans l’ancrage et faites pivoter le support d’angle
pour atteindre sa position.
9. Fixez le support à l’aide d’une vis de 76 mm #8.
10. Répétez la procédure de xation pour le côté opposé.Repita el proceso
para el tipo de conexión en el lado opuesto.
ÉTAPES 3 - Fixation de l’étagère aux
pièces
1. Placez l’étagère sur l’embout.
2. Fixez l’étagère l’aide de vis 19 mm #4 à tous les emplacements de pièces.
ÉTAPE 4 - Fixation des supports d’angle
1. Comptez le nombre de lattes correspondant pour la position de support
d’angle que vous désirez.
2. Mettez le support d’angle en position.
Assurez-vous que le support d’angle soit aligné au mur du fond et au des-
sous du rail avant de l’étagère.
3. Dévissez et retirez le support.
4. En l’absence de montant, utilisez l’ancrage mural sur l’emplacement
marqué.
5. Insérez le bout de vis dans l’ancrage et faites pivoter le support d’angle
pour atteindre sa position.
6. Fixez le support à l’aide d’une vis de 76 mm #8.
7. Placez un bouchon dans le trou de vis du support d’angle.
8. Répétez l’opération pour le support d’angle restant.
8
