Johnson Pump SPX FLOW WPS Series User manual

ORIGINAL INSTRUCTIONS/TRANSLATION OF ORIGINAL INSTRUCTIONS
- READ AND UNDERSTAND THIS MANUAL PRIOR TO OPERATING OR SERVICING THIS PRODUCT
Aqua Jet Water Pressure Systems (WPS)
WPS 2.9, 3.5, 4.0 & 5.2, 12V/24V DC
IB-215 R07 (01/2019)
62205 R01
INSTRUCTION MANUAL
SE/EN/DE/FR/ES/IT

Recreational Craft Directive 94/25/EEC
ISO 8846: 1990/Electrical devices - Protection against ignition of surrounding flammable gases
EN ISO 10133: 2001/Electrical systems - Extra low-voltage DC installations
Electromagnetic Compatibility Directive 89/336/EEC
EN55014:2000/Radio Disturbance
Garantie 3 ans
Garantía 3 años
Garanzia 3 anni
Garanti 3 år
Warranty 3 years
Garantie 3 Jahren
INDEX  INDICE
Svenska............................................................................................................. 3
English .............................................................................................................. 8
Deutsch...........................................................................................................13
Français...........................................................................................................19
Español............................................................................................................25
Italiano .............................................................................................................31
SE: Besök www.spxflow.com för mer information om vår världsomspännande organisation, våra godkännanden, certifieringar
och lokala representanter. SPX FLOW, Inc. förbehåller sig rätten att ändra design och material utan föregående avisering.
Designelement, konstruktionsmaterial och dimensioner som beskrivs i denna bulletin gäller endast som information och skall alltid
bekräftas skriftligt för att vara gällande.
EN: For more information about our worldwide locations, approvals, certifications, and local representatives, please visit
www.spxflow.com. SPX FLOW, Inc. reserves the right to incorporate our latest design and material changes without notice or
obligation. Design features, materials of construction and dimensional data, as described in this bulletin,
are provided for your information only and should not be relied upon unless confirmed in writing.
DE: Für weitere Informationen über unsere weltweiten Standorte, Zulassungen, Zertifizierungen und unsere Vertreter vor
Ort, besuchen Sie bitte unsere Webseite: www.spxflow.com. Die SPX FLOW, Inc. behält sich das Recht vor, die neuesten
Konstruktions- und Werkstoffänderungen ohne vorherige Ankündigung und ohne Verpflichtung hierzu einfließen zu lassen.
Konstruktive Ausgestaltungen, Werkstoffe sowie Maßangaben, wie sie in dieser Mitteilung beschrieben sind, sind nur zur
Information. Alle Angaben sind unverbindlich, es sei denn, sie wurden schriftlich bestätigt.
FR: Pour plus d’information sur nos succursales internationales, nos approbations, nos certifications et nos représentants locaux,
veuillez consulter notre site Internet au www.spxflow.com. SPX FLOW, Inc. se réserve le droit d’incorporer nos plus récents
concepts ainsi que tout autre modification importante sans préavis ou obligation. Les éléments décoratifs, matériaux
de construction et les données dimensionnelles, tels qu’énoncés dans ce communiqué, sont fournis pour votre information
seulement et ne doivent pas être considérés comme officiels à moins d’avis contraire par écrit.
ES: Para más información sobre nuestras oficinas a nivel mundial, aprobaciones, certificaciones y representantes locales, por
favor visite www.spxflow.com. SPX FLOW, Inc. se reserva el derecho de incorporar nuestro diseño más reciente y cambios
materiales sin necesidad de notificación previa u obligación de ningún tipo. Características de diseño, materiales de construcción
y dimensiones, tal y como están descritas en este boletín, son proporcionadas sólo con fines informativos y no deben ser usados
como referencia a menos que sean confirmados por escrito.
IT: Per ottenere maggiori informazioni sulle nostre sedi nel mondo, autorizzazioni, certificazioni, e rappresentanti locali, potete
visitare il sito www.spxflow.com. La SPX FLOW, Inc. si riserva il diritto di apportare cambiamenti ai propri design e materiali senza
preavviso o vincolo. Le caratteristiche del design, i materiali di costruzione e i dati dimensionali, così come descritti nel presente
bollettino, sono forniti solo per vostra informazione e non saranno oggetto di obbligazione salvo autorizzazione confermata per
iscritto.
Assembled in USA
Made by SPX FLOW Johnson Pump®

3
Översättning av originalinstruktionerna
> Svenska
Aqua Jet WPS Tryckvattensystem
monterat till likströmsmotor 12V/24V
Typiska användningsområden
WPS är en femkammars membranpump.
Denna pump är det idealiska valet för
tryckvatten i slutna system t.ex. på båtar
eller i husbilar och husvagnar.
Den bygger lätt upp det erforderliga
trycket i ett försörjningssystem med
tryckvatten.
Egenskaper
• Tyst funktion
• Jämnt flöde
• Självsugande
• Inbyggd tryckvakt som automatiskt
sätter på och stänger av pumpen när
en kran öppnas eller stängs
• Inbyggd överströmningsventil
reducerar behovet av en
ackumulatortank - endast WPS 3.5
• Skadas inte vid torrkörning
• Låg strömförbrukning
• Snabbkopplingar för anslutning/
bortkoppling
Funktionsprincip
När pumpen är igång byggs ett tryck
upp tills det når ett förinställt tryck, se
sid. 37. Vid detta tryck slår den inbyggda
tryckvakten automatiskt ifrån pumpen.
Pumpen är utrustad med backventiler
på utloppet, som säkerställer att trycket
bibehålls när pumpen stängs av. Vid
vattentappning (i tappkranen, duschen
etc.) minskar trycket. Efter ett måttligt
tryckfall startar den inbyggda tryckvakten
automatiskt pumpen igen. Genom sin
hållbara konstruktion och genomtänkta
utformning ger WPS pumpen många års
problemfri vattenförsörjning.
Viktigt! Inställningen av trycket på denna
pump är gjord på fabriken. Ändring av
tryckvakten gör garantin ogiltig.
Teknisk beskrivning
Pumphus: Nylon/Polypropylen
Ventilhus: Polypropylen/
Polyamid
Ventiler: Santopren/EPDM
Membran: Santopren
Anslutning: 3/8" BSP, 1/2" slang
(ø 13 mm) och 1/2"
BSP, 3/4" slang
(ø18 mm)
US 3/8" NPT, 1/2"
slang (ø 13 mm) och
US 1/2" BSP, 3/4"
slang (ø 18 mm)
Max. vätske-
temperatur: Max. +50°C
Fästelement: Rostfritt stål
Max. sughöjd: WPS 2.9 – 2 m
WPS 3.5 – 2 m
WPS 4.0 – 2 m
WPS 5.2 – 2,5 m
Inkopplingstryck: se sid. 37
Urkopplingstryck: se sid. 37
(Andra kopplingstryck se sid. 37)
Arbetscykel: Intermittent
max. 20 min
Motor: WPS 2.9 – 85 W
WPS 3.5 – 85 W
WPS 4.0 – 100 W
WPS 5.2 – 150 W
12/24V DC
med inbyggt
termoskydd
Motorn är gnistskyddad enligt ISO 8846
(Båtar – Elkomponenter– Skydd mot
antändning av omgivande brännbara
gaser).
Modellspecifikation
(Se sidan 37)

4Översättning av originalinstruktionerna
> Svenska
Installation och skötsel
Installation
Montera pumpen i ett torrt utrymme.
Motorn ska vara uppåt om pumpen
monteras vertikalt. Märk ut skruvlägena
och borra styrhål (se hålschema på
sidan 49). Montera pumpen med rostfria
skruvar samt de medföljande brickorna
(ovanpå gummifötterna, dra inte åt de
vibrationsdämpande gummifötterna för
hårt. Använd helst en armerad, böjlig
slang. Om ett stelt rör används, måste
en böjlig slang, (längd min. 225 mm),
installeras mellan pumpen och det
stela röret. Detta förhindrar buller och/
eller skada orsakad av vibrationer som
fortplantas till stela rör.
Gör fast slangen med slangklämmor
av stål på snabbkopplingar och andra
slanghullingar i systemet.
Installera ett filter i ledningen före
pumpinloppet, för att förhindra att
partiklar kommer in i pumpen och sätter
backventilerna ur funktion.
Elektrisk installation
Pumpen ska installeras i enlighet med
SS-EN IS0 10133 (Båtar - Elektriskt
system Klenspänningsinstallationer för
likström). Obs: Säkringen ska vara av
gnistskyddad typ.
Motorn har ett termiskt överbelastnings-
skydd som skyddar motorn från över-
hettning. Skyddet återställs automatiskt
när motorn svalnat. Om pumpen ansluts
med separat jordningskabel ska denna
vara gul/grön och anslutas på motorns
fot. Se kopplingsschema för rätt instal-
lation. Negativ ledare ska vara svart. Välj
kabeldimension efter total kabellängd
(se tabell).
Kabelanslutningarna ska tätas av med
ett marint tätningsmedel.
Obs: Kontrollera före installation med
elektriska styrsystem att utrustningen
som ska användas har tillräcklig effekt
för motorns strömstyrka. Låg spänning
kan medföra att motorn överhettas.
Tryck- och kapacitetsdata
(baserat på vatten vid +20°C och full
spänning till motorn)
WPS 2.9
Tryck Flöde Ampere
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 9,4 2,4 2,5 A 1,1 A
0,4 40 5,8 8,8 2,3 3,3 A 1,4 A
0,8 80 11,6 8,1 2,1 4,0 A 1,8 A
1,2 120 17,4 7,3 1,9 4,6 A 2,1 A
1,6 160 23,2 6,7 1,8 5,2 A 2,4 A
2,0 200 29 5,8 1,5 5,8 A 2,7 A
2,4 240 29 4,9 1,3 6,4 A 3,0 A
2,8 280 40,6 4,1 1,1 6,9 A 3,2 A
Erforderlig säkring 10 A 5 A
WPS 3.5
Tryck Flöde Ampere
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 11,8 3,1 2,3 A 1 A
0,5 50 7,3 10,8 2,9 2,7 A 1,3 A
1,0 100 14,5 10,4 2,8 3,5 A 1,6 A
1,5 150 21,8 9,1 2,4 4,2 A 2,0 A
2,0 200 29 7,4 2 4,5 A 2,3 A
2,5 250 36,3 5,8 1,5 5,8 A 2,7 A
2,65 265 38,4 5,2 1,4 6,0 A 2,9 A
Erforderlig säkring 10 A 5 A
WPS 4.0
Tryck Flöde Ampere
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 13 3,4 2,3 A 1A
0,4 40 5,8 12,2 3,2 3,1 A 1,3 A
0,8 80 11,6 11,4 3 4,0 A 1,7 A
1,2 120 17,4 10,6 2,8 4,8 A 2,1 A
1,6 160 23,2 9,9 2,6 5,4 A 2,5 A
2,0 200 29 9,1 2,4 6,2 A 2,8 A
2,4 240 29 8,5 2,2 7 A 3,1 A
2,8 280 40,6 7,7 2 8,1 A 3,6 A
Erforderlig säkring 10 A 5 A
WPS 5.2
Tryck Flöde Ampere
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 19,4 5,1 3,9 A 1,6 A
0,4 40 5,8 18,2 4,8 4,9 A 2,1 A
0,8 80 11,6 17 4,5 6 A 2,5 A
1,2 120 17,4 15,8 4,2 7,1 A 3,1 A
1,6 160 23,2 14,7 3,9 8 A 3,6 A
2,0 200 29 13,5 3,6 9,2 A 4,1 A
2,4 240 29 12,2 3,2 10,3 A 4,7 A
2,8 280 40,6 11,2 3 11,2 A 5,1 A
Erforderlig säkring 15 A 8 A

5
Översättning av originalinstruktionerna
> Svenska
Skötsel
Systemet ska med jämna mellanrum
rengöras med hjälp av följande metod:
1. Fyll tanken med en lösning av klorin
och kranvatten (1 ml klorin/1 l vatten).
2. Öppna alla kranar och låt dem vara
öppna tills vattnet som kommer ut
luktar klor.
3. Stäng alla kranar.
4. Tappa av lösningen från tanken.
5. Fyll tanken med kranvatten.
6. Öppna alla kranar och låt dem vara
öppna tills allt klorin har försvunnit.

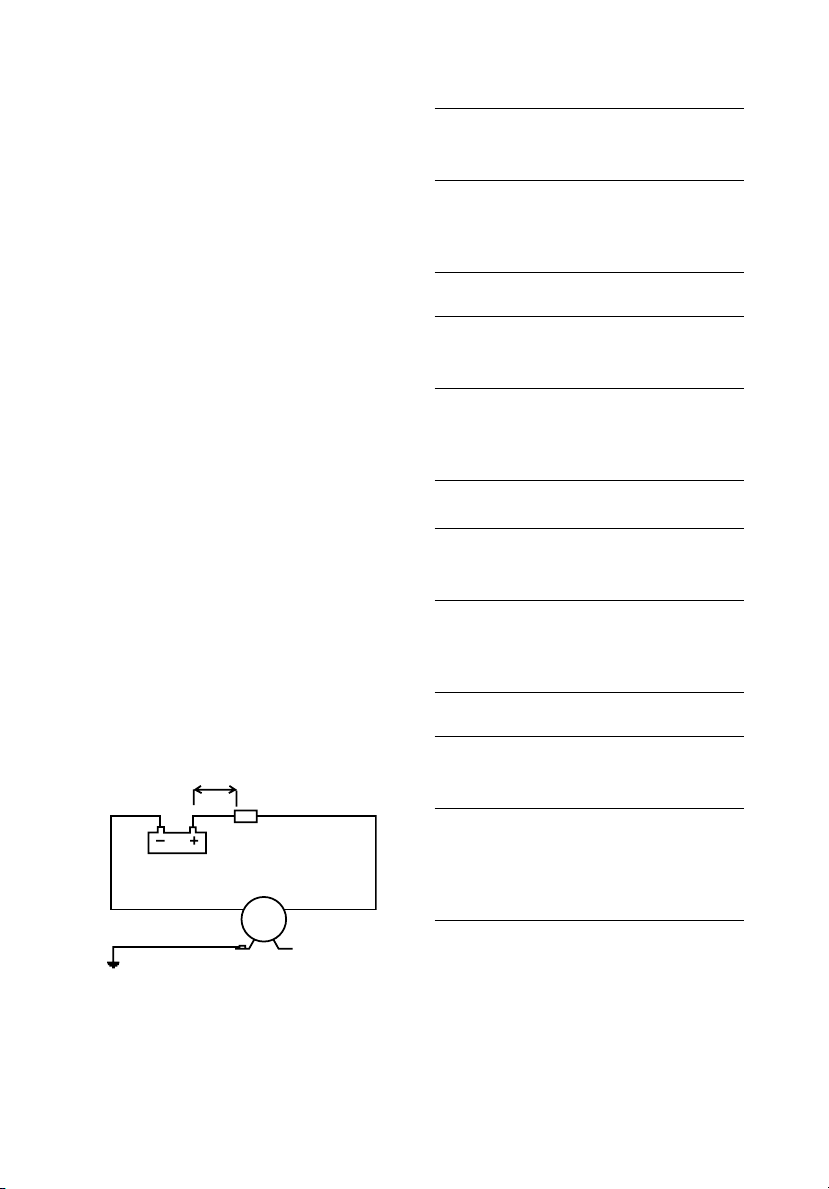

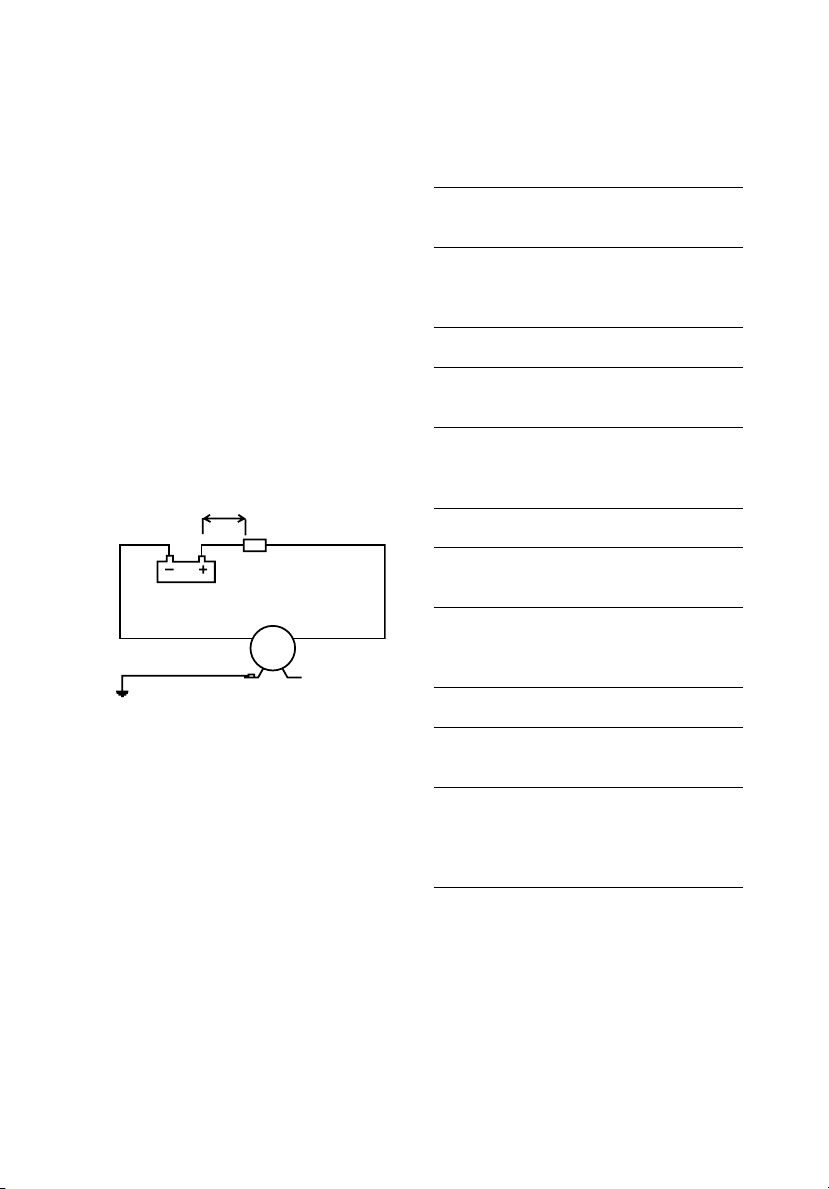

Kopplingsschema
Pump
Säkring
Max 0,2 m
Röd
Svart
Grön/gul
Andra elektriska anordningar, t.ex.
strömbrytare, reläer ska placeras mellan
pump och batteriets pluspol (+) (på den
röda kabeln).
Kabelarea
(baserat på 3% spänningsfall)
WPS 2.9
Kabelarea Max kabel
längd* i m
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WPS 3.5
Kabelarea Max kabel-
längd* i m
12 V 24 V
2,5 mm² # 14 AWG 5 21
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 13 55
10 mm² # 6 AWG 19 82
WPS 4.0
Kabelarea Max kabel-
längd* i m
12 V 24 V
2,5 mm² # 14 AWG 7 30
4,0 mm² # 12 AWG 11 49
6,0 mm² # 10 AWG 16 73
10 mm² # 6 AWG 27 122
WPS 5.2
Kabelarea Max kabel-
längd* i m
12 V 24 V
2,5 mm² # 14 AWG 5 22
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 12 52
10 mm² # 6 AWG 20 86
16 mm² # 4 AWG 31 138
* Kabellängden är det totala avståndet från batteriet
till pumpen och tillbaka till batteriet.
Använd gärna ett relä för att korta av de ström-
förande ledarna.

6Översättning av originalinstruktionerna
> Svenska
Startförfarande
När installationen är klar kan systemet
startas på följande sätt:
• Fyll vattentanken
• Öppna en kran
• Sätt på pumpen
• Stäng kranen när vatten börjar rinna
• Öppna alla övriga kranar en och en tills
all luft har tömt ut ur systemet
• Pumpen slutar gå när kranarna stängs
och trycket byggs upp till inställning-
en på tryckvakten
Självsugningsförmåga
Pumpen är självsugande upp till 2 m
för WPS 2.9 och WPS 4.0, 2.5 m
för WPS 5.2 samt 2 m för WPS 3.5.
Inloppsledningen måste vara lufttät för att
självsugningen ska fungera.
Torrkörning
Pumpen tar inte skada av kortare torr-
körningsperioder, men det tär onödigt på
batterireserven.
Varning
Använd inte pumpen för att pumpa andra
vätskor än färskvatten och sjövatten. Får
ej användas för att pumpa bensin eller
mineraloljebaserade vätskor
Temperatur
Max vätsketemperatur: +50°C
Max omgivningstemperatur: +60°C
Vinterförhållanden
Om vattnet inte töms ut ur systemet vid
temperaturer under noll är det stor risk
för skada på ledningssystem och själva
pumpen. Undvik detta genom att följa
nedanstående anvisningar:
1. Töm vattentanken.
2. Öppna alla kranar.
3. Kör pumpen tills allt kvarvarande
vatten tömts ut.
4. Lossa in- och utloppsslangarna.
5. Kör pumpen en kort stund för att
konstatera att allt vatten tömts ut.
6. Kranar ska vara öppna och pump
kopplingar lossade tills temperaturen är
över noll.
Starta aldrig en frusen pump. Även om
den är tömd kan den ha kvar en liten
mängd fruset vatten som blockerar rotorn.
Serviceinstruktioner
(se sidan 42-47)
Byte av brytare (pos A) WPS 2.9/3.5
1. Lossa kablarna från strömkällan.
2. Ta bort skruvarna (27) och därefter den
kompletta brytaren med membranet
(18).
3. Kapa ledningen till motorn (röd).
4. Sätt dit det nya membranet (18) och
sedan den nya kompletta brytaren.
5. Ta den nya brytaren och anslut
kablarna till motorn och strömkällan.
Använd den bifogade skarvhylsan för
att skarva motorkabeln
Byte av brytare (pos A) WPS 4.0/5.2
1. Lossa kablarna från strömkällan.
2. Ta bort skruvarna (28) och därefter den
kompletta brytaren med membranet
(19).
3. Kapa ledningen till motorn (röd).
4. Sätt dit det nya membranet (19) och
sedan den nya kompletta brytaren.
5. Ta den nya brytaren och anslut
kablarna till motorn och strömkällan.
Använd den bifogade skarvhylsan för
att skarva motorkabeln
Tillbehör
(Se sidan 41)

7
Översättning av originalinstruktionerna
> Svenska
Symptom Orsak Åtgärd
1. Pumpen går inte.
2. Pumpen självsuger inte.
3. Pumpen slår på och av
snabbt hela tiden när
vatten tappas.
4. Pumpen slår på och av
snabbt hela tiden när
vatten inte tappas.
5. Pumpen slutar inte
gå när vatten inte
tappas.
6. Lågt flöde/tryck.
7. Pumpen låter mer än
vanligt.
Felsökningsschema
1.1 Utlöst termoskydd eller defekt säkring.
1.2 Felaktig kabelanslutning eller ström-
källa.
1.3 Tryckvakten ur funktion.
1.4 Motorn ur funktion.
1.5 Pump/motor frusen.
2.1 Vattentanken tom.
2.2 Smutspartiklar under ventiler.
2.3 Perforerat membran.
2.4 Läckage på pumpens inloppssida.
2.5 Igensättning i in- eller utloppsledning.
3.1 Igensättning i pumpens utloppssida/för
högt tryck.
4.1 Läckage i pumpens utloppssida.
5.1 Läckage i pumpens utloppssida.
5.2 Läckage i pumpens utloppssida.
5.3 Perforerat membran.
5.4 Vattentanken tom.
5.5 Tryckvakten ur funktion.
5.6 Låg spänning till pump.
6.1 Läckage i pumpens inloppssida.
6.2 Läckage i pumpens utloppssida.
6.3 Perforerat membran.
6.4 Motorn ur funktion.
6.5 Smutspartiklar under ventiler.
7.1 Pumpen ansluten direkt till stel slang.
7.2 Pumphuset löst på motorn.
7.3 Pumpmonteringen är lös.
7.4 Pumpmonteringen är för styv.
7.5 Motorn defekt.
1.1.1 Kontrollera säkringen. Låt motorn
svalna före ny start om den är överhettad.
1.1.2 Kontrollera batteriet/strömförsörjning,
huvudsäkring och kablar.
1.1.3 Byt tryckvakt.
1.1.4 Byt pump.
1.1.5 Tina pump och system och syna efter
skador. Risk för skada vid start av en
frusen pump/motor.
2.1.1 Fyll tanken.
2.1.2 Skölj noga igenom pumpen med kran
vatten med nominellt pumpflöde.
Obs! Skölj i nominell flödesriktning.
2.1.3 Byt membransats.
2.1.4 Kontrollera att slanganslutningar vid
pump, filter och tank är täta.
2.1.5 Kontrollera ledningarna.
3.1.1 För liten diameter på utloppsslangen,
måste ha samma diameter som pump-
anslutningen.
4.1.1 Kontrollera att slanganslutningarna är
täta, syna slangar avseende skada.
5.1.1 Kontrollera att slanganslutningarna är
täta, syna slangen avseende skada.
5.1.2 Kontrollera att slanganslutningarna är
täta, syna slangar avseende skada.
5.1.3 Byt membransats.
5.1.4 Fyll tanken.
5.1.5 Byt tryckvakt.
5.1.6 Byt batteri/strömförsörjning.
6.1.1 Kontrollera att slanganslutningarna är
täta, syna slangen avseende skada.
6.1.2 Kontrollera att slanganslutningarna är
täta, syna slangen avseende skada.
6.1.3 Byt membransats.
6.1.4 Byt pump.
6.1.5 Skölj noga igenom pumpen med kran
vatten med nominellt pumpflöde.
Obs! Skölj i nominell flödesriktning.
7.1.1 Installera böjlig slang enligt installa-
tionsrekommendation, se sidan 4.
7.1.2 Dra åt skruvarna.
7.1.3 Dra åt skruvarna.
7.1.4 Använd böjlig slang och kontrollera att
de dämpande gummifötterna används.
7.1.5 Byt pump.

8Original instructions
> English
Typical applications
The WPS pump is a five chamber
positive displacement diaphragm pump.
This pump is the ideal choice for
pressurizing water in a closed system
such as that found in a boat or in a
recreational vehicle.
It can easily build the pressure required
for a pressurized water supply system.
Features
• Quiet operation
• Smooth flowing
• Self priming
• Integrated pressure switch turns
pump on and off automatically when
tap is opened and closed
• Built-in by-pass valve which reduces
the need for storage tank (only WPS
3.5)
• Dry running without damage
• Low power consumption
• Quick disconnect fittings
Working principle
As the pump runs, pressure is increased
until it reaches the pre-defined pressure
level, see p. 37. When the pre-defined
pressure level is reached the integrated
pressure switch automatically shuts the
pump off.
The pump is equipped with positively
checking outlet valves which ensure
that the pressure is maintained after the
pump shuts off.
When water is demanded (at the faucet,
shower et.c.) the pressure decreases.
After a moderate drop in pressure, the
integrated pressure switch automatically
turns the pump back on.
Due to it’s durable construction and
thoughtful design, the pump will provide
many years of service.
Important! The pressure setting of this
pump is made at the factory. Warranty
invalidated by pressure switch
interference.
Aqua Jet WPS Water Pressure Systems
mounted to DC motor 12V/24V
Technical description
Body: Nylon/Polypropylene
Valve housing: Polypropylene/
Polyamide
Valves: Santoprene/EPDM
Diaphragm: Santoprene
Connection: 3/8" BSP, 1/2" hose
(ø 13 mm) and
1/2" BSP, 3/4" hose
(ø 18 mm) or
US 3/8" NPT, 1/2"
hose (ø 13 mm) and
US 1/2" NPT, 3/4"
hose (ø 18 mm)
Max. liquid
temperature: Max +50°C/+120°F
Fasteners: Stainless steel
Max. suction lift: WPS 2.9 – 2 m/6.5 ft
WPS 3.5 – 2 m/6.5 ft
WPS 4.0 – 2 m/6.5 ft
WPS 5.2 – 2,5 m/8.2 ft
Cut in pressure: see page 37
Cut-off pressure: see page 37
(Other pressure settings see page 37)
Duty cycle: Intermittent,
max 20 min
Motor: WPS 2.9 – 85 W
WPS 3.5 – 85 W
WPS 4.0 – 100 W
WPS 5.2 – 150 W
12/24 V DC
with built in thermal
protection
The motor is ignition protected
according to ISO 8846 (Small craft –
Electrical devices – Protection against
ignition of surrounding flammable gases).
Type designation
(See page 37)

9
Original instructions
> English
Installation and maintenance
Installation
Locate the pump in a dry location.
If the pump is mounted vertically, the
motor shall face up.
Mark screw positions and drill pilot
holes (see drilling template page 49).
Mount the pump using stainless steel
screws and with the accompanying
washers (over the rubber feet); taking
care not to over compress the vibration
dampening rubber feet.
Reinforced, high pressure flexible tubing
is recommended. If rigid pipe is used, a
length (225 mm/9 inches minimum) of
flexible tubing shall be installed between
the pump and the rigid pipe. This will
address noise and/or damage caused
by vibration transmitted to rigid pipe.
Use stainless steel hose clamps to
secure tubing to quick disconnect
fittings and other hose barbs in the
system.
A strainer must be installed in line
before the pump intake, to prevent
debris from entering pump and
interfering with proper functioning of
valves.
Electrical installation
The pump must be installed according
to SS-EN ISO 10133 (Small craft –
Electrical system – Extra low voltage
DC installation for continuous current).
Note: The fuse must be ignition
protected.
The motor is equipped with built in
thermal protection to prevent the motor
from overheating. The protection is
automatically restored when the motor
is cooled.
If the pump is connected with separate
earth lead, this should be yellow/green
and connected to the motor base.
See the wiring table for correct
installation. Negative wire must be
black.Choose wire size in accordance
with total wire lenght.
The wire connections must be sealed
with a marine sealant.
Pressure and capacity data
(based on water at +20°C/68°F and at
full voltage of the motor)
WPS 2.9
Pressure Flow Amp. draw
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 9,4 2,4 2,5 A 1,1 A
0,4 40 5,8 8,8 2,3 3,3 A 1,4 A
0,8 80 11,6 8,1 2,1 4,0 A 1,8 A
1,2 120 17,4 7,3 1,9 4,6 A 2,1 A
1,6 160 23,2 6,7 1,8 5,2 A 2,4 A
2,0 200 29 5,8 1,5 5,8 A 2,7 A
2,4 240 29 4,9 1,3 6,4 A 3,0 A
2,8 280 40,6 4,1 1,1 6,9 A 3,2 A
Fuse required 10 A 5 A
WPS 3.5
Pressure Flow Amp. draw
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 11,8 3,1 2,3 A 1 A
0,5 50 7,3 10,8 2,9 2,7 A 1,3 A
1,0 100 14,5 10,4 2,8 3,5 A 1,6 A
1,5 150 21,8 9,1 2,4 4,2 A 2,0 A
2,0 200 29 7,4 2 4,5 A 2,3 A
2,5 250 36,3 5,8 1,5 5,8 A 2,7 A
2,65 265 38,4 5,2 1,4 6,0 A 2,9 A
Fuse required 10 A 5 A
WPS 4.0
Pressure Flow Amp. draw
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 13 3,4 2,3 A 1A
0,4 40 5,8 12,2 3,2 3,1 A 1,3 A
0,8 80 11,6 11,4 3 4,0 A 1,7 A
1,2 120 17,4 10,6 2,8 4,8 A 2,1 A
1,6 160 23,2 9,9 2,6 5,4 A 2,5 A
2,0 200 29 9,1 2,4 6,2 A 2,8 A
2,4 240 29 8,5 2,2 7 A 3,1 A
2,8 280 40,6 7,7 2 8,1 A 3,6 A
Fuse required 10 A 5 A
WPS 5.2
Pressure Flow Amp. draw
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 19,4 5,1 3,9 A 1,6 A
0,4 40 5,8 18,2 4,8 4,9 A 2,1 A
0,8 80 11,6 17 4,5 6 A 2,5 A
1,2 120 17,4 15,8 4,2 7,1 A 3,1 A
1,6 160 23,2 14,7 3,9 8 A 3,6 A
2,0 200 29 13,5 3,6 9,2 A 4,1 A
2,4 240 29 12,2 3,2 10,3 A 4,7 A
2,8 280 40,6 11,2 3 11,2 A 5,1 A
Fuse required 15 A 8 A

10 Original instructions
> English
Wiring dimensions
(based on 3% voltage drop)
WPS 2.9
Wire size Max wire
lenght* in m
12V 24V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WPS 3.5
Wire size Max wire
lenght* in m
12V 24V
2,5 mm² # 14 AWG 5 21
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 13 52
10 mm² # 6 AWG 19 82
WPS 4.0
Wire size Max wire
lenght* in m
12V 24V
2,5 mm² # 14 AWG 7 30
4,0 mm² # 12 AWG 11 49
6,0 mm² # 10 AWG 16 73
10 mm² # 6 AWG 27 122
WPS 5.2
Wire size Max wire
lenght* in m
12V 24V
2,5 mm² # 14 AWG 5 22
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 12 52
10 mm² # 6 AWG 20 86
16 mm² # 4 AWG 31 138
* The wire length is the total distance from the
©battery to the pump and back to the battery.
It is recommended to use a relay with a light
wire from main cable to switch to shorten the
main leaders.
Note: Before installation with electrical
control systems, check that equipment
to be used is of sufficient rated capacity
to accept amperage draw of motor. Low
voltage will cause motor to overheat.
Maintenance
The system shall be periodically
sanitized using the following procedure:
1. Fill the tank with a solution of
house hold bleach and
potable water – 1 ml (.03 oz.)
bleach/1 l (32 oz.) water.
2. Open all faucets and run until water
flowing smells of bleach.
3. Close all fauces.
4. Drain solution from tank.
5. Refill tank with potable water.
6. Open all faucets and run until
bleach has been purged.
Wiring table
Pump
Terminal
fuse
Max 0.2 m
Red
Black
Green/yellow
Other electrical devices, eg switch,
circuit breaker, must be installed
between the pump and the positive (+)
lead on the battery (on the red wire).

11
Original instructions
> English
Start-up procedure
After pump installation, the system
can be started by using the following
procedure:
• Fill water tank
• Open one tap
• Turn on pump
• Close tap once water begins flowing
• Open each additional tap until all air
has been purged from system
• Pump will shut off after taps are
closed and pressure builds to the
setpoint of the pressure switch
Self-priming
The pump is self-priming up to 2m for
WPS 2.9 and WPS 4.0, 2,5m for WPS
5.2 and 2m for WPS 3.5. The inlet pipe
must be airtight to ensure self-priming.
Dry running
Pump will not be damaged by shorter
period of dry running. It will, however,
unnecessary reduce your battery power.
Caution
Do not use pump for any other liquids
than fresh-water and sea-water.
Temperature
Max liquid temperature: +50°C/+120°F
Max ambient temperature:
+60°C/+140°F
Winterizing
If water is not drained from the system
during freezing temperatures, damage
is likely to be sustained in the plumbing
and in the pump. To prevent damage
follow the instructions beneath:
1. Drain water storage tank.
2. Open all taps.
3. Run pump until remaining water is
expelled.
4. Disconnect inlet and outlet tubes.
5. Run pump briefly to confirm that
water has been expelled.
6. Taps shall remain open and pump
fittings shall remain disconnected
until temperatures are above freezing
Never start a frozen pump. Even if it is
drained it might contain a small amount
of frozen water that locks the rotor.
Service instructions
(see page 42-47)
Change of Switch (pos A) WPS
2.9/3.5
1. Remove the cables from the power
source.
2. Remove the screws (27) and then
removethe completeswitchincluding
diaphragm (18).
3. Cut the connection to the motor
(red).
4. Locate the new diaphragm (18) and
then the new complete switch.
5. Take the new switch and attach the
cables to motor and power source.
Use the attached jointing sleeve to
connect the motor cable.
Change of Switch (pos A)
WPS4.0/5.2
1. Remove the cables from the power
source.
2. Remove the screws (28) and then
removethe completeswitchincluding
diaphragm (19).
3. Cut the connection to the motor
(red).
4. Locate the new diaphragm (19) and
then the new complete switch.
5. Take the new switch and attach the
cables to motor and power source.
Use the attached jointing sleeve to
connect the motor cable.
Accessories
(See page 41)

12 Original instructions
> English
Symptom
1. Pump does not run.
2. Pump does not prime.
3. Pump cycles on and off
rapidly while water is
demanded.
4. Pump cycles on and off
rapidly while water is not
demanded.
5. Pump will not stop running
when water is not demanded.
6. Low flow/pressure.
7. Pump is excessively noisy.
Trouble-shooting chart
Cause
1.1 Tripped thermal protector or blown
fuse.
1.2 Faulty wire connection or power
source.
1.3 Pressure switch malfunctioning.
1.4 Motor malfunctioning.
1.5 Pump/motor frozen.
2.1 Water tank empty.
2.2 Debris under valves.
2.3 Perforated diaphragm.
2.4 Leak on inlet side of pump.
2.5 Inlet or outlet plumbing restricted.
3.1 Restriction on outlet side of pump/too
high pressure.
4.1 Leak on outlet side of pump.
5.1 Leak on inlet side of pump.
5.2 Leak on outlet side of pump.
5.3 Perforated diaphragm.
5.4 Water tank empty
5.5 Pressure switch malfunctioning.
5.6 Low voltage to pump.
6.1 Leak on inlet side of pump.
6.2 Leak on outlet side of pump.
6.3 Perforated diaphragm.
6.4 Motor malfunction.
6.5 Debris under valves.
7.1 Pump is plumbed directly to rigid
tubing.
7.2 Pump head loose on motor.
7.3 Pump mounting is loose.
7.4 Pump mounting is too rigid.
7.5 Defective motor.
Remedy
1.1.1 Check fuse. If motor is overheated let
it cool down prior to restart.
1.1.2 Check battery/power supply, main
switch and wiring.
1.1.3 Change pressure switch.
1.1.4 Change pump.
1.1.5 Thaw pump and system and check
for damage. The pump/motor is liable
to damage when a frozen pump is
started
2.1.1 Fill up tank.
2.1.2 Carefully flush pump with tap water at
nominal pump flow. Note! Flush in
nominal flow direction.
2.1.3 Replace diaphragm kit.
2.1.4 Check tightness of hose connections at
pump, filter and tank.
2.1.5 Check plumbing.
3.1.1 Outlet hose too small, must be of same
diameter as pump connection.
4.1.1 Check tightness of hose connections,
check hose for possible damage.
5.1.1 Check tightness of hose connections,
check hose for possible damage.
5.1.2 Check tightness of hose connections,
check hose for possible damage.
5.1.3 Replace diaphragm kit.
5.1.4 Fill up tank.
5.1.5 Change pressure switch.
5.1.6 Change battery/power supply.
6.1.1Check tightness of hose connections,
check hose for possible damage.
6.1.2Check tightness of hose connections,
check hose for possible damage.
6.1.3Replace diaphragm kit.
6.1.4Change pump.
6.1.5Carefully flush pump with tap water
at nominal pump flow. Note! Flush in
nominal flow direction.
7.1.1 Install flexible tubing according to
installation recommendation, see
page 9.
7.1.2 Tighten screws.
7.1.3 Tighten screws.
7.1.4 Use flexible tubing and make sure
the dampening rubber feet are used.
7.1.5 Change pump.

13
Übersetzung der Original-Betriebanleitungen
> Deutsch
Trouble-shooting chart
Typische Anwendungen
WPS ist eine Gleichstrompumpe mit fünf
Kammern. Diese Pumpe ist eine ideale
Wahl für Druckwasser in geschlossenen
Systemen, z. B. auf Booten. Sie bringt den
Druck in einem beliebigen Druckwasser-
versorgungssystem ohne Umstände bis
zum nötigen Stand.
Merkmale
• Geräuschloser Betrieb
• Gleichmäßiger Fluss
• Selbstansaugend
• Integrierter Druckschalter schaltet
Pumpe automatisch ein und aus, wenn
Hahn geöffnet und geschlossen wird
• Daseingebaute Bypassventil verringert
denBedarfnacheinemSammelbehälter
(nur WPS 3.5).
• Trockenlauf ohne Beschädigung
• Niedriger Energieverbrauch
• Schnelles lösen der Anschlüsse
Arbeitsprinzip
Während des Betriebs der Pumpe steigt
der Druck, bis er den vordefinierten
Druckstanderreicht,sieheS. 37.Nachdem
Erreichen des vordefinierten Druckstands
schaltet der eingebaute Druckregler die
Pumpe aus.
Die Pumpe ist mit positiv prüfenden Aus-
lassventilen ausgestattet, was gewährlei-
stet,dassder Drucknachdem Ausschalten
der Pumpe aufrechterhalten wird.
Wenn Wasser benötigt wird (an Wasser-
hahn, Dusche usw.), sinkt der Druck ab.
Nach einem mäßigen Druckabfall schaltet
der integrierte Druckschalter die Pumpe
automatisch wieder ein.
Aufgrund ihrer dauerhaften Konstruktion
undihres wohlüberlegtenDesigns können
die Pumpen viele Jahre lang ihren Dienst
erfüllen.
Wichtig! Die Druckeinstellung dieser
Pumpe erfolgt in der Fabrik. Im Falle einer
Manipulation des Druckschalters erlischt
die Garantie.
Aqua Jet WPS Wasserdrucksysteme
mit Gleichstrommotor 12V/24V
Technische Daten
Gehäuse: Nylon/Polypropylen
Ventilkammer: Polypropylen/Polyamid
Ventile: Santoprene/EPDM
Membran: Santoprene
Anschluss: 3/8" BSP, 1/2" Schlauch
(ø 13 mm) und
1/2" BSP, 3/4" Schlauch
(ø 18 mm) or
US 3/8" NPT, 1/2"
Schlauch (ø 13 mm) and
US 1/2" NPT, 3/4"
Schlauch (ø 18 mm)
Max. Temperatur
der Flüssigkeit: +50°C
Verbindungsteile: Stainless steel
Max. Saughöhe: WPS 2.9 – 2 m/6.5 ft
WPS 3.5 – 2 m/6.5 ft
WPS 4.0 – 2 m/6.5 ft
WPS 5.2 – 2,5 m/8.2 ft
Einschaltdruck: Siehe Seite 37
Ausschaltdruck: Siehe Seite 37
(Andere Druckeinstellungen
siehe Seite 37)
Arbeitszyklus: Intermittent,
max 20 min
Motor: WPS 2.9 – 85 W
WPS 3.5 – 85 W
WPS 4.0 – 100 W
WPS 5.2 – 150 W
12/24 V DC
with built in thermal
protection
Der Motor ist gegen Entzündung ge-
schützt gemäß ISO 8846 (Kleinfahrzeuge
– Elektrische Geräte - Schutz gegen
Entzündung entflamm-barer Gase in der
Umgebung).
Modellvarianten
(Siehe Seite 37)

14 Übersetzung der Original-Betriebanleitungen
> Deutsch
Druck- und Leistungsdaten
(basierend auf einer Wassertemperatur
von 20 °C und maximaler elektrischer
Spannung für den Motor)
WPS 2.9
Druck Durchfluss Stromaufnahme
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 9,4 2,4 2,5 A 1,1 A
0,4 40 5,8 8,8 2,3 3,3 A 1,4 A
0,8 80 11,6 8,1 2,1 4,0 A 1,8 A
1,2 120 17,4 7,3 1,9 4,6 A 2,1 A
1,6 160 23,2 6,7 1,8 5,2 A 2,4 A
2,0 200 29 5,8 1,5 5,8 A 2,7 A
2,4 240 29 4,9 1,3 6,4 A 3,0 A
2,8 280 40,6 4,1 1,1 6,9 A 3,2 A
Benötigte Sicherung 10 A 5 A
WPS 3.5
Druck Durchfluss Stromaufnahme
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 11,8 3,1 2,3 A 1 A
0,5 50 7,3 10,8 2,9 2,7 A 1,3 A
1,0 100 14,5 10,4 2,8 3,5 A 1,6 A
1,5 150 21,8 9,1 2,4 4,2 A 2,0 A
2,0 200 29 7,4 2 4,5 A 2,3 A
2,5 250 36,3 5,8 1,5 5,8 A 2,7 A
2,65 265 38,4 5,2 1,4 6,0 A 2,9 A
Benötigte Sicherung 10 A 5 A
WPS 4.0
Druck Durchfluss Stromaufnahme
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 13 3,4 2,3 A 1A
0,4 40 5,8 12,2 3,2 3,1 A 1,3 A
0,8 80 11,6 11,4 3 4,0 A 1,7 A
1,2 120 17,4 10,6 2,8 4,8 A 2,1 A
1,6 160 23,2 9,9 2,6 5,4 A 2,5 A
2,0 200 29 9,1 2,4 6,2 A 2,8 A
2,4 240 29 8,5 2,2 7 A 3,1 A
2,8 280 40,6 7,7 2 8,1 A 3,6 A
Benötigte Sicherung 10 A 5 A
WPS 5.2
Druck Durchfluss Stromaufnahme
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 19,4 5,1 3,9 A 1,6 A
0,4 40 5,8 18,2 4,8 4,9 A 2,1 A
0,8 80 11,6 17 4,5 6 A 2,5 A
1,2 120 17,4 15,8 4,2 7,1 A 3,1 A
1,6 160 23,2 14,7 3,9 8 A 3,6 A
2,0 200 29 13,5 3,6 9,2 A 4,1 A
2,4 240 29 12,2 3,2 10,3 A 4,7 A
2,8 280 40,6 11,2 3 11,2 A 5,1 A
Benötigte Sicherung 15 A 8 A
Montage und Wartung
Montage
Bringen Sie die Pumpe an einem
trock-enen Ort an.
Wenn die Pumpe in senkrechter Stellung
montiert wird, muss die Vorderseite des
Motors nach oben zeigen.
Markieren Sie die Schrauben-positionen
und bohren Sie die Führungslöcher (siehe
Lochschablone auf Seite 37).
Befestigen Sie die Pumpe mit korrosions-
festen Schrauben und den dazugehörigen
Scheiben (über die Gummifüßchen); die
Gummifüßchen für die Vibrationsdämp-
fung nicht zu stark ziehen!
Wenn ein starres Rohr verwendet wird,
sollte zwischen der Pumpe und diesem
starren Rohr ein mindestens 225 mm
langes biegsames Schlauchstück eing-
efügt werden. Dieses mindert die Gerä-
usche und/oder Beschädig-ungen durch
Vibrationen, die sonst an das starre Rohr
weitergegeben würden.
Verwenden Sie Schlauchschellen aus
rostfreiem Stahl, um die Schläuche mit
Schnelltrennanschlüssen oder anderen
Schlauchbefestigungen im System zu
sichern.
Ein Filter muß vor dem Pumpenein-
laß installiert werden,um zu verhin-
dern, dass Schmutzstoffe in die Pumpe
gelangen und die korrekte Funktion der
Ventile beeinträchtigen.
Elektrische Installation
Für die Installation der Pumpe gelten
die Vorschriften der ISO 10133 (Kleinfah-
rzeuge – Elektrisches System – Installa-
tion bei besonders niedriger Gleichspan-
nung). Achtung: Die Sicherung muss
funkengeschützt sein.
Der Motor ist mit eingebautem Wärme-
schutz ausgestattet, um Überhitzung
auszuschließen. Dieser Schutz wird au-
tomatisch abgeschaltet, wenn der Motor
abgekühlt ist.
Wenn die Pumpe mit einem getrennten
Erdleiter verbunden ist, sollte dieser gelb/
grün und mit der Motorplatte verbunden
sein. Zur korrekten Installation ist der
Schaltplan auf der nächsten Seite zu
beachten. Der Minusleiter muss schwarz
sein.

15
Übersetzung der Original-Betriebanleitungen
> Deutsch
Wählen Sie einen Leitungsdurch-messer,
der der Gesamtleitungslänge angepasst ist
(siehe Tabelle auf der nächsten Seite).
Die Kabelanschlüsse müssen mit einer
wasserfesten Dichtung versehen sein.
Achtung: Prüfen Sie vor der Installation
der elektrischen Steuersysteme, dass die
verwendeten Komponenten der vom Motor
aufgenommenen Stromstärke genügen.
Eine zu niedrige Spannung führt zur Über-
hitzung des Motors.
Wartung
Das System ist nach dem folgenden Ver-
fahren regelmäßig zu warten:
1. Füllen Sie den Tank mit einer Lösung
aus einem Bleichmittel für den
Haushalt und Trinkwasser
(1 ml Bleichmittel/1 l Wasser).
2. Öffnen Sie alle Wasserhähne und lassen
Sie das Wasser solange laufen, bis es
nach Reinigungsmittel riecht.
3. Schließen Sie alle Wasserhähne.
4. Lassen Sie die Lösung aus dem Tank
ab.
5. Füllen Sie den Tank wieder mit
Trinkwasser.
6. Öffnen Sie alle Hähne und lassen Sie
das Wasser solange laufen, bis das
Bleichmittel ausgespült ist.
Schaltplan
Pumpe
Haupt-
sicherung
Max 0,2 m
Rot
Schwarz
Grün/gelb
Weitere elektrische Komponenten, z .B. Schalter
und Sicherungsautomat, müssen zwischen der
Pumpe und der positiven (+) Klemme der
Batterie (am roten Kabel) installiert werden.
Leitungsabmessungen
(basierend auf einem Spannungsabfall von 3%)
WPS 2.9
Kabeldurchmesser Max Kabel-
länge* in m
12V 24V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WPS 3.5
Kabeldurchmesser Max Kabel-
länge* in m
12V 24V
2,5 mm² # 14 AWG 5 21
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 13 55
10 mm² # 6 AWG 19 82
WPS 4.0
Kabeldurchmesser Max Kabel-
länge* in m
12V 24V
2,5 mm² # 14 AWG 7 30
4,0 mm² # 12 AWG 11 49
6,0 mm² # 10 AWG 16 73
10 mm² # 6 AWG 27 122
WPS 5.2
Kabeldurchmesser Max Kabel-
länge* in m
12V 24V
2,5 mm² # 14 AWG 5 22
4,0 mm² # 12 AWG 8 34
6,0 mm² # 10 AWG 12 52
10 mm² # 6 AWG 20 86
16 mm² # 4 AWG 31 138
* Die Kabellänge ist die Gesamtlänge von der
Batterie zur Pumpe und zurück zur Batterie.
Es wird empfohlen, ein Relais mit einem
dünnen Draht vom Hauptkabel zum Schalter zu
verwenden, um die Hauptleitungen kurz zu halten.

16 Übersetzung der Original-Betriebanleitungen
> Deutsch
Betriebsaufnahme
Nach erfolgter Installation der Pumpe kann
das System mit dem folgenden Verfahren
in Betrieb genommen werden:
• Füllen Sie den Wassertank
• Öffnen Sie einen Hahn
• Schalten Sie die Pumpe ein
• Wenn das Wasser zu fließen beginnt,
schließen Sie den Hahn
• Öffnen Sie jeden weiteren Hahn, bis
keine Luft mehr im System ist.
• Die Pumpe schaltet sich ab, wenn die
Hähne geschlossen sind und der
Druck sich bis zum Schaltpunkt des
Druckschalters aufgebaut hat
Selbstansaugung
Die Pumpe ist selbstansaugend bis 2
m bei WPS 2.9 und WPS 4.0, 2,5 m
bei WPS 5.2 und 2m bei WPS 3.5. Die
Zuleitung muss luftdicht sein, damit die
Selbstansaugung funktionieren kann.
Trockenlauf
Die Pumpe wird durch einen kurz-zeitigen
Trockenlauf nicht beschädigt. Durch einen
Trockenlauf wird jedoch die Leistung Ihrer
Batterie unnötiger-weise reduziert.
Achtung!
Verwenden Sie die Pumpe nicht für andere
Flüssigkeiten als Frischwasser und Seewas-
ser.
Temperatur
Wassertemperatur: max. +50°C
Umgebungstemperatur: max. +60°C
Winterfeste Aufbewahrung
Wenn das Wasser nicht abgelassen ist,
muss bei Frost mit Beschädigungen der
Schläuche und der Pumpe gerechnet
werden. Führen Sie daher das folgende
Verfahren durch:
1. Leeren Sie den Wassertank.
2. Öffnen Sie alle Hähne.
3. Lassen Sie die Pumpe solange laufen,
bis das restliche Wasser abgelassen ist.
4. Schrauben Sie die Ansaug- und
Ablassschläuche ab.
5. Lassen Sie die Pumpe kurz laufen,
um sicherzustellen, dass das Wasser
abgelaufen ist.
6. Lassen Sie die Hähne solange
geöffnet und die Pumpenanschlüsse
abgeschraubt, bis die Temperaturen
über dem Gefrierpunkt liegen.
Nehmen Sie nie eine eingefrorene
Pumpe in Betrieb. Selbst wenn die
Flüssigkeit abgelassen ist, kann sie noch
eine kleine Menge gefrorenen Wassers
enthalten, das den Rotor blockiert.
Bedienungsanweisungen
(siehe Seite 42-47)
Austausch des Schalters (Pos. A)
1. Lösen Sie die Kabel von der
Stromquelle.
2. Lösen Sie die Schrauben (27) und
entfernen Sie danach den kompletten
Schalter einschließlich der Membran
(18).
3. Lösen Sie das Kabel zum Motor (rot).
4. Bringen Sie die neue Membran (18)
und dann den kompletten neuen
Schalter an.
5. Nehmen Sie den neuen Schalter und
schließen Sie die Kabel zum Motor
und zur Stromquelle an. Verwenden
Sie die beiliegende Verbindungshülse
um das Motorkabel zu verlängern.
Austausch des Schalters (Pos. A)
1. Lösen Sie die Kabel von der Strom-
quelle.
2. Lösen Sie die Schrauben (28) und
entfernen Sie danach den kompletten
Schalter einschließlich der Membran
(19).
3. Lösen Sie das Kabel zum Motor (rot).
4. Bringen Sie die neue Membran (19)
und dann den kompletten neuen
Schalter an.
5. Nehmen Sie den neuen Schalter und
schließen Sie die Kabel zum Motor
und zur Stromquelle an. Verwenden
Sie die beiliegende Verbindungshülse
um das Motorkabel zu verlängern.
Zubehör
(Siehe Seite 41)

17
Übersetzung der Original-Betriebanleitungen
> Deutsch
1. Pumpe läuft nicht.
2. Pumpe saugt nicht an.
3. Pumpe schaltet ständig
ein und aus, während
wasser benötigt wird.
4. Pumpe schaltet ständig
ein und aus, während kein
Wasser benötigt wird.
5. Pumpe schaltet sich
nicht ab, obwohl kein
Wasser benötigt wird.
6. Geringe Flussmenge/
niedriger Druck.
Fehlertabelle
1.1 Wärmeschutzschalter ausgeschaltet oder
Sicherung geschmolzen.
1.2 Leitungen oder Spannungsquelle fehler-
haft angeschlossen.
1.3 Fehlfunktion des Druckschalters.
1.4 Fehlfunktion des Motors.
1.5 Motor/Pumpe eingefroren.
2.1 Wassertank ist leer.
2.2 Verschmutzungen unterhalb der Ventile.
2.3 Membran undicht.
2.4 Undichtigkeit auf der Ansaugseite der
Pumpe.
2.5 Ansaug- oder Ablassarmaturen verstopft.
3.1 Verstopfung auf der Ablass-seite der
Pumpe/zu hoher Druck.
4.1 Undichtigkeit auf der Ablass-seite der
Pumpe.
5.1 Undichtigkeit auf der Ansaugseite der
Pumpe.
5.2 Undichtigkeit auf der Ablass-seite der
Pumpe.
5.3 Membran undicht.
5.4 Wassertank leer.
5.5 Fehlfunktion des Druckschalters.
5.6 Niedrige Spannung an der Pumpe.
6.1 Undichtigkeit auf derAnsaugseite der
Pumpe.
6.2 Undichtigkeit auf der Ablass-seite der
Pumpe.
6.3 Membran undicht.
6.4 Fehlfunktion des Motors.
6.5 Verschmutzungen unterhalb der Ventile.
1.1.1 Prüfen Sie die Sicherung. Falls der
Motor überhitzt ist, lassen Sie ihn vor
dem Neustart abkühlen.
1.1.2 Prüfen Sie die Batteriestrom ver-
sorgung, Hauptschalter und Leitungen.
1.1.3 Wechseln Sie den Druck-schalter aus.
1.1.4 Wechseln Sie die Pumpe aus.
1.1.5 Tauen Sie Pumpe und System auf und
prüfen Sie sie auf Fehler. Bei Inbe-
triebnahme eingefrorenen Pumpe ist
mit Beschädigungen zu rechnen.
2.1.1 Füllen Sie den Tank auf.
2.1.2 Spülen Sie die Pumpe vorsichtig mit
Leitungswasser bei normalem Pumpen
fluss. Achtung! Spülen Sie in der
normalen Flussrichtung.
2.1.3 Wechseln Sie den Membransatz aus.
2.1.4 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse an Pumpe, Filter und Tank.
2.1.5 Überprüfen Sie die Armaturen.
3.1.1 Ablass-schlauch ist zu dünn; er muss
den gleichen Durchmesser wie der
Pumpenanschluss haben.
4.1.1 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse, überprüfen Sie den Schlauch
auf mögliche Beschädigungen.
5.1.1 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse, überprüfen Sie den Schlauch
auf mögliche Beschädigungen.
5.1.2 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse, überprüfen Sie den Schlauch
auf mögliche Beschädigungen.
5.1.3 Wechseln Sie den Membransatz aus.
5.1.4 Füllen Sie den Tank auf.
5.1.5 Wechseln Sie den Druckschalter aus.
5.1.6 Wechseln Sie die Batterie/Stromver-
sorgung aus.
6.1.1 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse, überprüfen Sie den Schlauch
auf mögliche Beschädigungen.
6.1.2 Prüfen Sie die Dichtheit der Schlauch-
anschlüsse, überprüfen Sie den Schlauch
auf mögliche Beschädigungen.
6.1.3 Wechseln Sie den Membransatz
aus.
6.1.4 Wechseln Sie die Pumpe aus.
6.1.5 Spülen Sie die Pumpe vorsichtig mit
Leitungswasser bei normalem Pumpen
fluss. Achtung! Spülen Sie in der norma-
len Flussrichtung.
Symptom Ursache Fehlerbehebung

18 Übersetzung der Original-Betriebanleitungen
> Deutsch
Symptom Ursache Fehlerbehebung
7. Pumpe ist zu laut. 7.1 Pumpe ist direkt an starre Rohre
angeschlossen.
7.2 Pumpenkopf ist lose auf dem Motor.
7.3 Pumpe ist zu lose eingespannt.
7.4 Pumpe ist zu fest eingespannt.
7.5 Motor ist defekt.
7.1.1 Bauen Sie flexible Schläuche ein
(siehe Installation und Wartung, S. 14).
7.1.2 Ziehen Sie die Schrauben fest an.
7.1.3 Ziehen Sie die Schrauben fest an.
7.1.4 Verwenden Sie flexible Schläuche
und stellen Sie sicher, dass die dämpfenden
Gummifüße angebracht sind.
7.1.5 Wechseln Sie die Pumpe aus.

19
Traduction du manuel d'instruction d'origine
> Français
Aqua Jet WPS Systèmes de pression d’eau
montés sur un moteur à courant continu de 12V/24V
Applications typiques
Le système WPS est une pompe à
diaphragme à déplacement positif avec cinq
chambres. Cette pompe est idéale pour
l’eau sous pression dans un système fermé
comme sur un bateau ou sur un véhicule
de plaisance. Elle peut fournir facilement la
pression demandée pour un système d’ali-
mentation en eau sous pression.
Propriétés
• Fonctionnement silencieux
• Débit régulier
• Auto-amorçage
• Un capteur de pression intégré arrête
et met la pompe automatiquement
en service lorsque le robinet est fermé
et ouvert.
• Vanne de dérivation intégrée qui réduit
la nécessité d’un réservoir de stockage
(seulement WPS 3.5)
• Fonctionnement à sec sans danger
• Faible consommation électrique
• Raccords rapides
Principe de travail
Lorsque la pompe travaille, la pression monte
jusqu’à ce qu’elle atteigne le niveau de pres-
sion prédéfini, voir page 37. A ce point, le
contact de pression intégré arrête automati-
quement la pompe.
La pompe est équipée de vannes de contrôle
à la sortie qui vérifient que la pression est
maintenue après l’arrêt de la pompe.
En soutirant de l’eau (pour les toilettes, la
douche), la pression diminue. Après une
baisse modérée de la pression, le contact de
pression intégré remet automatiquement la
pompe en service.
Grâce à sa construction robuste et son
design bien étudié, la pompe travaille sans
problème pendant de nombreuses années.
Important! Le réglage de la pression de cette
pompe est fait d’usine. La garantie perd toute
validité si le contact de pression est touché.
Description technique
Corps: Nylon/Polypropylène
Boîtier de vanne: Polypropylène/Polyamide
Vannes: Santoprène/EPDM
Diaphragme: Santoprène
Raccord: 3/8" BSP, flexible de
1/2" (ø 13 mm) et
1/2" BSP, flexible de
3/4" (ø 18 mm) ou
US 3/8" NPT, flexible de
1/2" (ø 13 mm) et
US 1/2" NPT, flexible de
3/4" (ø 18 mm)
Température
de liquide: Maxi. +50°C
Fixations: Acier inoxydable
Hauteur maxi.
d’aspiration: WPS 2.9 – 2 m/6.5 ft
WPS 3.5 – 2 m/6.5 ft
WPS 4.0 – 2 m/6.5 ft
WPS 5.2 – 2,5 m/8.2 ft
Pression
d’enclenchement: Voir page 37
Pression de
coupure: Voir page 37
(D'autres arrangements de pression,
voir page 37)
Cycle de
fonctionnement: Intermittent
maxi. 20 min
Moteur: WPS 2.9 – 85 W
WPS 3.5 – 85 W
WPS 4.0 – 100 W
WPS 5.2 – 150 W
12/24 V DC
avec sécurité
thermique intégrée
Le moteur est antidéflagrant conformément
à la norme ISO 8846 (Equipements élec-
triques de petits bateaux dans un environ-
nement de gaz inflammable).
Modellspecifikation
(Voir page 37)

20 Traduction du manuel d'instruction d'origine
> Français
Caractéristiques de pression et
de débit
(basées sur de l’eau à +20°C et avec
une tension maximale du moteur)
WPS 2.9
Pression Débit Intensité
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 9,4 2,4 2,5 A 1,1 A
0,4 40 5,8 8,8 2,3 3,3 A 1,4 A
0,8 80 11,6 8,1 2,1 4,0 A 1,8 A
1,2 120 17,4 7,3 1,9 4,6 A 2,1 A
1,6 160 23,2 6,7 1,8 5,2 A 2,4 A
2,0 200 29 5,8 1,5 5,8 A 2,7 A
2,4 240 29 4,9 1,3 6,4 A 3,0 A
2,8 280 40,6 4,1 1,1 6,9 A 3,2 A
Fusible nécessaire 10 A 5 A
WPS 3.5
Pression Débit Intensité
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 11,8 3,1 2,3 A 1 A
0,5 50 7,3 10,8 2,9 2,7 A 1,3 A
1,0 100 14,5 10,4 2,8 3,5 A 1,6 A
1,5 150 21,8 9,1 2,4 4,2 A 2,0 A
2,0 200 29 7,4 2 4,5 A 2,3 A
2,5 250 36,3 5,8 1,5 5,8 A 2,7 A
2,65 265 38,4 5,2 1,4 6,0 A 2,9 A
Fusible nécessaire 10 A 5 A
WPS 4.0
Pression Débit Intensité
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 13 3,4 2,3 A 1A
0,4 40 5,8 12,2 3,2 3,1 A 1,3 A
0,8 80 11,6 11,4 3 4,0 A 1,7 A
1,2 120 17,4 10,6 2,8 4,8 A 2,1 A
1,6 160 23,2 9,9 2,6 5,4 A 2,5 A
2,0 200 29 9,1 2,4 6,2 A 2,8 A
2,4 240 29 8,5 2,2 7 A 3,1 A
2,8 280 40,6 7,7 2 8,1 A 3,6 A
Fusible nécessaire 10 A 5 A
WPS 5.2
Pression Débit Intensité
Bar kPa Psi l/min USGPM 12V 24V
0 0 0 19,4 5,1 3,9 A 1,6 A
0,4 40 5,8 18,2 4,8 4,9 A 2,1 A
0,8 80 11,6 17 4,5 6 A 2,5 A
1,2 120 17,4 15,8 4,2 7,1 A 3,1 A
1,6 160 23,2 14,7 3,9 8 A 3,6 A
2,0 200 29 13,5 3,6 9,2 A 4,1 A
2,4 240 29 12,2 3,2 10,3 A 4,7 A
2,8 280 40,6 11,2 3 11,2 A 5,1 A
Fusible nécessaire 15 A 8 A
Installation et maintenance
Installation
Monter la pompe à un endroit sec.
Si la pompe est montée verticalement,
le moteur doit être tourné vers le haut.
Repérer la position des vis et prépercer
(voir le gabarit de perçage page x).
Monter la pompe en utilisant des vis
inoxydables et avec les rondelles qui
l’accompagne (par dessus les pieds de
caoutchouc) et en faisant attention à ne
pas comprimer les pieds amortisseurs en
caoutchouc.
Il est recommandé d’utiliser un tuyau
flexible renforcé spécial haute pression.
Si un tuyau rigide est utilisé, un tuyau
flexible d’une longueur de 225 mm/9
pouces minimum devra être installé entre
la pompe et le tuyau rigide. Celui-ci va
empêcher les bruits et/ou les dégâts
causés par les vibrations d’être transmis
au tuyau rigide.
Utiliser des colliers de serrage en acier
inoxydable pour fixer les tuyaux aux
raccords rapides et aux autres parties du
système.
Il faut monter un filtre á l’entrée de la
pompe pour empêcher les débris d’entrer
dans la pompe et entraîner des perturba-
tions de fonction-nement des vannes.
Installation électrique
La pompe doit être installée conformément
à la norme ISO 10133 (Petits bateaux,
système électrique, installation à courant
continu de très basse tension). Note: Le
fusible doit être de type "antidéflagrant".
Le moteur est équipé d’une sécurité
thermique intégrée pour le protéger contre
les surchauffes. La protection est auto-
matiquement réarmée lorsque le moteur a
refroidi.
Si un fil de terre séparé est raccordé à la
pompe, il doit être jaune/vert et branché
à la base du moteur. Voir le schéma de
câblage sur la page suivante pour une ins-
tallation exacte. Le fil négatif doit être noir.
