Josef Kihlberg 561-18PN User manual

06.14
561-18PN
Pneumatic top stapler
Pneumatisk lockhäftare
Pneumatischer Deckelhefter
Agrafeuse pneumatique pour cartons
From serie no1402486
Från serienummer 1402486
Ab Serie-Nr. 1402486
A partir du no de série 1402486
ENGLISH 3
SVENSKA 13
DEUTSCH 24
FRANÇAIS 35
Before using the tool,
read the operating in-
structions carefully.
Läs igenom bruks-
anvisningen noga innan
du använder klammer-
verktyget.
Vor dem Gebrauch des
Gerätes die Betriebs-
anleitung aufmerksam
lesen.
Avant l’utilisation de
l’appareil, consultez
soigneusement le
mode d’emploi.
OPERATING INSTRUCTIONS Translation of original manual
BRUKSANVISNING Originalmanual
BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung
MODE D‘EMPLOI Traduction du mode d’emploi original

2
06.14
Josef Kihlberg 561-18PN
1TECHNICAL DATA
TABLE OF CONTENTS
Weight 2,5 kg (5,5 lbs)
Dimensions Length 470 mm (18,5“)
Width 100 mm (3,9“)
Height 305 mm (12“)
Magazine capacity 150 staples
Staple leg length 18 mm (3/4“)
Nose length 0 mm (0,0 in.)
Max. air pressure 7 bar (100 psi)
Recommended
working air pressure 4,0–5,0 bar (60–75 psi)
Air consumption
per driving operation at
6 bar (87 psi) operating pressure 1 litres
Noise characteristic levels
according to: EN 12549
A-weighted single-event
emission sound pressure
level at work station 88 dB
A-weighted sound
energy level 92 dB
Vibration level: Vibration below the limit of
declaration accordingtoEN
792-13 meassured
according to ISO 8662-11.
FASTENERS
Staple JK561-18K (3/4“) Art.No 400153
Page
1 Technical data 2
2 General information 3
2.1 Information on environmental protection 3
3 Safety instructions 4
4 Description 5
4.1 Design 5
4.2 Function 5
5 Initial operation 6
5.1 Installation 6
5.2 Air connection / Lubrication 6
6 Operating instructions 7
6.1 Adjust the staple leg length 7
6.2 Adjust the penetration depth 7
6.3 Control the clinch 7
6.4 Loading the stapler 8
6.5 Operating the stapler 8
7 Preventive and corrective maintenance 9
7.1 Cleaning the stapler 9
7.2 Removing jammed staples 9
7.3 Replace the driver blade/anvils 10
8 Trouble shooting 11
9 Spare parts kit 42
10 Parts list with recommended wear parts 44
Exploded drawing 46
SE JOSEF KIHLBERG AB
Industrigatan 37B
SE-544 50 HJO
Telephone: [phone]
Fax: [phone]
E-mail: [email protected]
Internet: www.kihlberg.com

06.14
3
Josef Kihlberg 561-18PN
DECLARATION OF CONFORMITY
We take sole responsibility for declaring that the
561-18PN top stapler, to which this declaration
refers, is in full compliance with the current require-
ments of the guidelines laid down by the council
on 17th May 2006 (2006/42/EC) “Machine
Guidelines“.
According to norm: ISO 12100:2010
SE-544 50 HJO, 11.06.2014
Production Manager:
Anders Pettersson
Agent for the publication of technical documentation:
Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO
CAUTION!
Used where there is
danger to life and health.
WARNING!
Used for danger which
can cause material
damage.
NOTE!
Used for general infor-
mation and information
which if not followed can
cause faults in the
operating sequence.
2 GENERAL INFORMATION
These operating instructions are intended to simplify
familiarisation with the staplers and the possibilities
of application for the intended purpose. The operating
instructions contain important information concerning
the safe, proper and efcient use of the staplers. Ob-
servation of the information will help to avoid danger,
reduce repairs and stoppages and increase the reli-
ability and service life of the top stapler.
The operating instructions must always be available
at the place of operation of the staplers. They must
be read and observed by all persons concerned with
work on the top stapler. This work specically includes
operation, relling of operating material, fault elimina-
tion and maintenance.
In addition to the operating instructions and the regu-
lations for accident prevention effective in the country
of use and place of application, the recognised tech-
nical regulations for safety and proper working must
also be observed.
2.1 INFORMATION ON ENVIRONMENTAL
PROTECTION
This stapler is manufactured without any physical or
chemical substances which could be dangerous to
health. For disposal of all the parts, the governmental
instructions must be observed.

4
06.14
Josef Kihlberg 561-18PN
Use for the intended purpose
The top stapler is intended for stapling of card board.
This stapler was designed and manufactured for safe
handling during the stapling operation.
Possible misuse
Do not re any staples into the air or use the stapler
with any other materials than mentioned above.
Servicing
The following maintenance work must be carried out
at regular intervals, varying with working conditions
and workload:
– daily check of compressed air pressure
5.0–6.0 bar (73–87 psi).
– clean the stapler regularly.
– check the condition of the stapler at regular inter-
vals for defects or worn parts. Never use a stapler
that has defective or worn parts (for servicing tasks
refer also to chapter 7.1 until 7.3).
3SAFETY INSTRUCTIONS
Inform yourself!
Read the operating
instructions carefully.
Protect yourself!
When operating the
stapler, wear eye, ear
protection.
Warning: Danger of
crushing!
Do not put your ngers
underneath the nozzle.
Warning:
Hazard!
Lay the compressed air
hose so that there is no
risk of tripping over it.
Do not exceed the air
pressure!
Do not exceed the re-
commended air pressure.
Use safety coupling!
For connecting the air
hose to the stapler, use
only a safety coupling.
Do not use a bottled air
or gas source!
Do not operate this stap-
ler by using a bottled air
or gas source.
Never leave a loaded
tool unattended!
Always disconnect the
tool from air supply when
not in use.
PD[
EDU
0
2
4
6810
12
14
16
.,+/%(5*
2ULJLQDO
KIHLBERG
Original
Original
JOSEF KIHLBERG
staples must be used
exclusively!
Original
JOSEF KIHLBERG
spare parts must be
used exclusively!
Not using original spare
parts will dissolve the
warranty and the liability.

06.14
5
Josef Kihlberg 561-18PN
4DESCRIPTION
4.2 FUNCTION
The top stapler 561-18PN has only single shot ring
without safety yoke.
1. Press the top stapler against the carton and pull
the trigger (Fig.1/4).
2. Move the stapler and repeat.
Never re it without any work piece.
4.1 DESIGN
1 Adjustment penetration depth
2 Pusher
3 Trigger
4 Compressed air connection
Fig. 1
1
2
3
4
Warning: before stapling ensure that
your hand or any other part of your
body is not underneath the nozzle.

6
06.14
Josef Kihlberg 561-18PN
5INITIAL OPERATION
Fig. 2
5.1 INSTALLATION
The top stapler is delivered without the compressed
air nipple assembled. Assemble the nipple as follow-
ing:
1. Take the stapler out of the box. Check that the
nipple is the correct brand and ts your air sys-
tem. Put sealing compound at the threadle.
(Fig. 2/1).
2. Assemble the nipple. Tightening torque 7.5 Nm.
Lay the compressed air hose so there is
no risk of tripping over it.
1
5.2 AIR CONNECTION / LUBRICATION
Properly prepared compressed air is essen-
tial for trouble free operation of the stapler.
This can only be ensured by a reliably functioning
maintenance unit, consisting of water separator, pres-
sure reducing valve with pressure gauge. The internal
diameter of the pipe should be at least 10 mm (3/8“).
Never exceed the maximum permitted air
pressure of 7 bar (102 psi). The maximum
supply pressure is 7 bar (102 psi).
Adjust the working pressure to 4–5 Bar
(60–75 psi).
A low air pressure will give low maintenance costs!
The stapler and the hose must have a coupling which
automatically bleeds all air pressure from the stapler
when it is disconnected.
The stapler needs a small amount of lubricating oil in
the nipple each day or approx. 10 drops once a week
to ensure safe functioning and endurance. For high
frequency stapling we recommend oil mist lubricator.
Please contact our agent for advice.
733007 Lubrication oil 0.2 dl. (Fig.3/1)
Sliding parts are greased, with Dow Corning grease
MS 4 Silicon Compound, at the factory. We recom-
mend use this grease on moving parts if they have
been cleaned or replaced.
184943 Tube of MS 4. (Fig. 3/2)
733007
184943
Fig. 3
1
2

06.14
7
Josef Kihlberg 561-18PN
6OPERATING INSTRUCTIONS
6.1 ADJUST THE STAPLE LEG LENGHT
Be sure that the tool is not pointing at
yourself or anyone else when connec-
ting it to the compressed air line.
This stapler is only for JK561-18mm staples.
Fig. 4
Fig. 5
6.2 ADJUST THE PENETRATION DEPTH
The depth of the stapling is easily adjused using the
setting knob.
– Depress the knob (Fig. 5/1) and turn it to any of the
ve positions.
1 = Low stapling penetration
5 = Deep stapling penetration
1
Fig. 7
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
3
2
1
6.3 CONTROL THE CLINCH
1Good clinch.
2 Leg length of the staple too long.
3 Leg length of staple too short .
Always use Josef Kihlberg original
staples: JK561-18

8
06.14
Josef Kihlberg 561-18PN

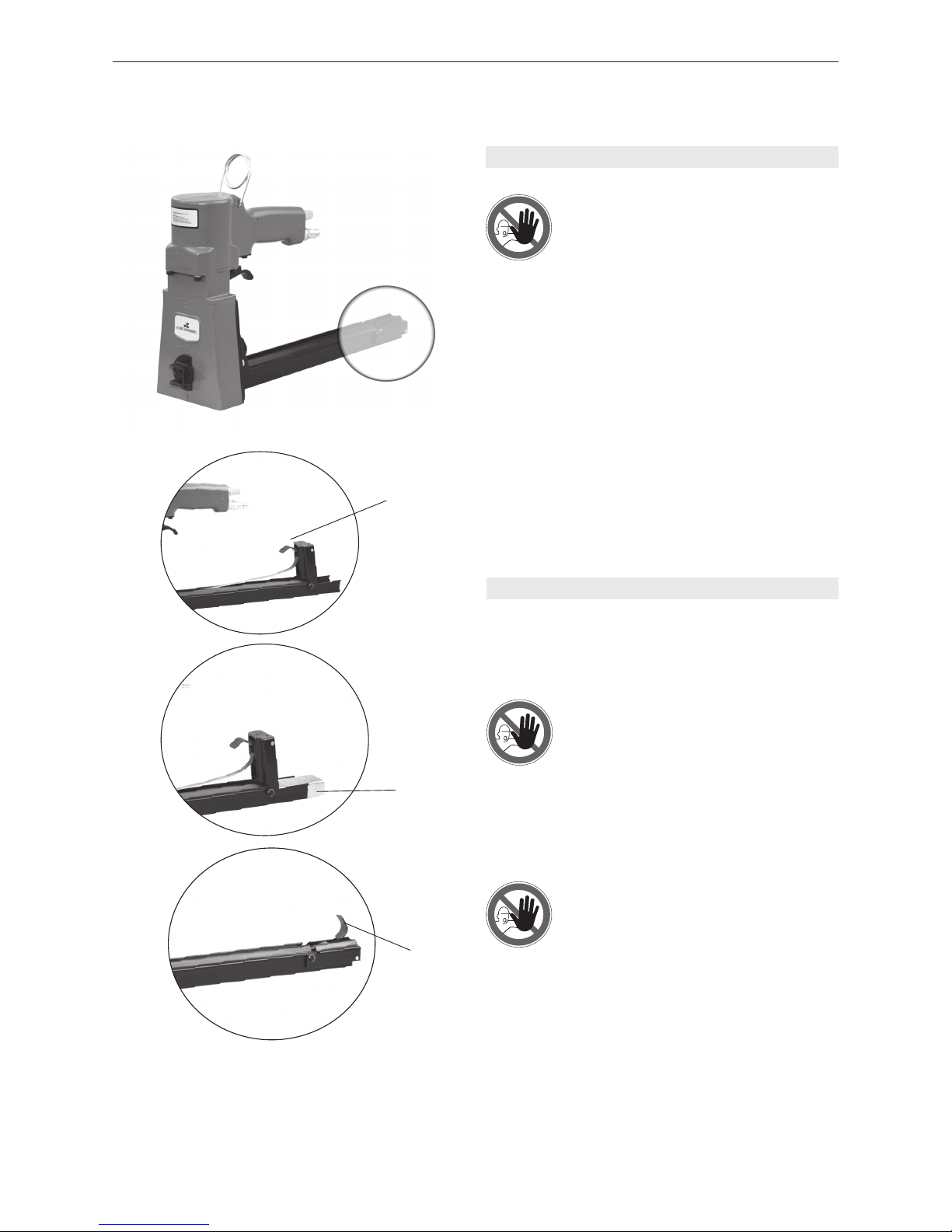

6.4 LOADING THE STAPLER
Be sure that the tool is not pointing at
yourself or anyone else when connec-
ting it to the compressed air line.
– Connect the tool to the compressed air line before
loading staples. The max. allowed air pressure is 7
bar.
–Always use Josef Kihlberg original staples
JK561 with leg length 18 (3/4“ ).
The correct type of staple is marked on the left
hand side of the magazine. Ensure you use the
right length of staples for your application and be
sure that the stapler is adjusted for this length.
1. Pull the pusher all the way out. (Fig.8/1)
2. Place three staple strips into the magazine from
the top (8/2)
3. Lift the pusher to release the pusher. Forward it
carefully until it reach the staples (8/3).
6.5 OPERATING THE STAPLER
Adjust the air pressure to 4,0–5,0 bar (73-87 psi).
Never exceed 7 bar (100 psi).
A low air pressure will give low maintenance costs!
– Press the stapler against the card board.
– Pull the trigger as described in chapter 4.2.
– Move the tool and repeate until you have nished
the stapling.
– Control the clinch regulary, see chapter 6.4.
Warning: before stapling, ensure that
your hand or any other part of your
body is not underneath the nozzle.
Always place yourself in a rmly ba-
lanced position when using or hand-
ling the tool.
Fig. 8
1
2
3

06.14
9
Josef Kihlberg 561-18PN
7PREVENTIVE AND CORRECTIVE MAINTENANCE
7.1 CLEANING THE STAPLER
This stapler does not require special servicing. It only
needs regular cleaning with a non-aggressive (non-
corrosive) cleaner agent. Do not remove any parts for
cleaning purposes!
Check the proper functioning of all safety
devices daily. Make especially sure that:
– the trigger works smoothly,
– all screws and nuts are securely tightened.
– the stapler is regularly lubricated (refer to chapter
5.2).
Before all maintenance tasks on the
stapler always rst disconnect it from
the air supply.
To remove a staple which has become jammed:
– Unscrew the four screws at the rear body (Fig 9).
– Remove magazine and the defective staple
(Fig 10).
– Assemble in the opposit way.
7.2 REMOVING JAMMED STAPLES
Fig. 10
Fig. 9

10
06.14
Josef Kihlberg 561-18PN

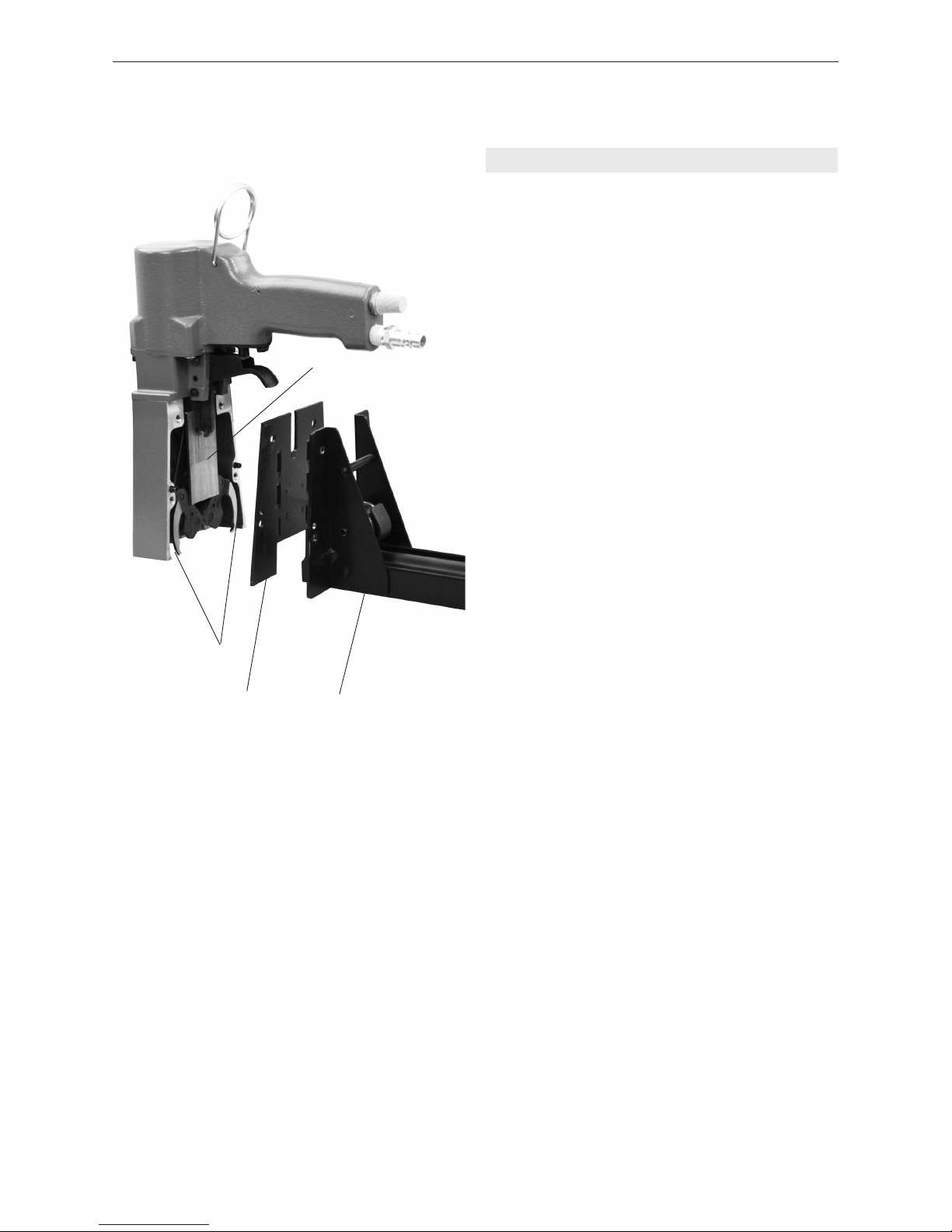

7.3 REPLACE THE DRIVER BLADE/ANVILS
– Disconnect tool from air supply.
– Remove four screws holding the magazine to the
front section.
– Remove the magazine (Fig. 11/1) and the back
plate (11/2).
– Replace the driver blade (11/3).
– Assemble parts in reverse order.
If changing the anvils always change both at the same
time:
– Remove the driver blade (11/3).
– Remove the screw.
– Replace the anvils (11/4).
– Assemble parts in reverse order.
Fig. 11
12
3
4

06.14
11
Josef Kihlberg 561-18PN
8TROUBLE SHOOTING
FAULT
No staples when ring the tool.
Bad clinch
Jammed staple in the nozzle.
ELIMINATION
– Check that the right type of staples is being used
and moves easily.
–Always use Josef Kihlberg original staples.
– Check if the feeder spring is not defective. If
necessary replace.
– Check if the staple pusher is not defective. If
necessary replace.
– Clean the staple track.
– Air pressure too low. Secure that working pressure
is as recommended, see chapter 6.6.
– Check if the right leg length is used and the sta-
pler is right adjusted, see chapter 6.1.
– Has the tool been used without oil? Provide lubri-
cation, see chapter 5.2.
– Remove the defective staple, see chapter 7.2.
Before all trouble shooting tasks on
the stapler it must rst be
disconnected from the air supply.
8TROUBLE SHOOTING

12
06.14
Josef Kihlberg 561-18PN
1TEKNISKA DATA
INNEHÅLL
Page
1 Tekniska data 12
2 Allmänt 13
2.1 Miljöinformation 13
3 Säkerhetsföreskrifter 14
4 Beskrivning 15
4.1 Sammansättning 15
4.2 Funktion 15
5 Idrifttagande 16
5.1 Installation 16
5.2 Anslut tryckluft /smörjning 16
6 Användning 17
6.1 Justera benlängd 17
6.2 Justera inträngningsdjup 17
6.3 Kontroll av klinch 17
6.4 Ladda verktyget 18
6.5 Använda klammerverktyget 18
7 Förebyggande och avhjälpande underhåll 19
7.1 Rengöring av klammerverktyget 19
7.2 Avlägsna klammer som fastnat 19
7.3 Byte av drivare/klor 20
8 Felsökning 21
9 Reservdelssatser 42
10 Reservdelslista 44
Sprängskiss 46
SE JOSEF KIHLBERG AB
Industrigatan 37B
SE-544 50 HJO
Telefone: [phone]
Fax: [phone]
E-mail: [email protected]
Internet: www.kihlberg.com
SVENSKA
Vikt 2,5 kg (5,5 lbs)
Dimension Längd 470 mm (18,5“)
Bredd 100 mm (3,9“)
Höjd 305 mm (12“)
Magasinskapacitet 150 klammer
Klammerlängd 18 mm (3/4“)
Noslängd 0 mm (0,0 in.)
Max. lufttryck 7 bar (100 psi)
Rekommenderat
arbetstryck: 4–5 bar (60–75 psi)
Luftförbrukning per slag
vid 6 bars (87 psi)
arbetstryck: 1 liter
Karakteristisk bullernivå enligt: EN 12549
Deklarerat A-vägd
ljudtrycksnivå vid
operatörsplatsen för
enstaka förlopp: 88 dB
Deklarerad A-vägd
ljudenerginivå 92 dB
Vibrationsnivå: Vibrationsnivån är under
deklarationsgränsenligt EN
792-2 upp mätt enligt ISO
8662-11.
KLAMMER
Klammer JK561-18K (3/4“) Art.No 400153

06.14
13
Josef Kihlberg 561-18PN
DEKLARATION OM ÖVERENSSTÄMMELSE
Försäkrar härmed att 561-18PN lockhäftare, är till-
verkade enligt följande harmoniserande standarder:
SS-EN ISO 12100:2010 samt följer rådets direktiv:
2006/42/EG
SE-544 50 HJO, 11.06.2014
Produktionsansvarig:
Anders Pettersson
Behörig att ställa samman den tekniska dokumentation
[phone]:
FÖRBUD!
Symbolen används vid
fara för liv och lem.
VARNING!
Symbolen används vid
risk för materiella skador.
OBSERVERA!
Symbolen används för
allmänna instruktioner
samt för instruktioner
som måste följas för att
undvika störningar.
2 ALLMÄNT
Denna manual är framtagen för att förenkla kännedo-
men om klammerverktyget och dess handhavande
och applikationer. Manualen innehåller viktig informa-
tion angående säkerhet, korrekt och effektiv användn-
ing. Genom att iakttaga denna information hjälper det
till att förhindra olyckor och reducera reparationer och
driftstörningar och förlänga livslängden på lockhäf-
taren.
Manualen skall alltid hållas tillgänglig i arbetsområdet
för lockhäftaren. Den skall läsas och förstås av all per-
sonal som använder verktyget.
Som tillägg till manualen skall bestämmelser för
förebyggande olycksfallsrisker följas för det land där
produkten används. Det skall också iakttagas tekniska
förordningar angående säker och riktig användning.
2.1 MILJÖINFORMATION
Detta klammerverktyg är tillverkat utan några fysiska
eller kemiska substanser vilka kan vara farliga för
hälsan. För avfallshantering av samtliga delar skall
regeringens lagar och förordningar följas.

14
06.14
Josef Kihlberg 561-18PN
Användningsområde
Lochhäftaren är avsedd för häftning av transportför-
packningar i well.
Häftaren är konstruerad och tillverkad för en säker
hantering under häftförloppet.
Möjlig felanvänding
Avfyra inte verktyget i luften och använd endast i de
material som rekommenderas för verktyget.
Underhåll
Följande underhåll måste genomföras regelbundet
beroende på arbetsmiljö och volym:
– daglig kontroll av arbetstryck 4 – 5 bar
(60-75 psi).
– regelbunden rengöring av klammerverktyget.
– kontrollera regelbundet konditionen på häftaren och
se till att inga defekta eller utslitna delar förekom-
mer (för mer information angående service
se 7.1–7.2).
Informera dig!
Läs igenom bruks-
anvisningen noga.
Skyddsutrustning!
Bär skyddsutrustning för
ögon och öron när du
använder klammerverk-
tyget.
Varning: Akta ngrarna!
Stoppa inte ngrar eller
andra kroppsdelar under
nosen.
Varning: Snubbelrisk!
Lägg tryckluftsslangen
så att det inte nns
någon risk för att
snubbla över den.
Överskrid inte
lufttrycket!
Överskrid inte rekom-
menderat lufttryck.
Använd säkerhets-
koppling!
Anslut luftslangen till
häftaren endast med
säkerhetskoppling.
Använd aldrig gas från
högtryckstuber!
Använd aldrig gas från
högtryckstuber.
Lämna aldrig ett lad-
dat verktyg obevakat.
Koppla alltid bort
luftslangen när det inte
används.
3SÄKERHETSFÖRESKRIFTER
PD[
EDU
0
2
4
6810
12
14
16
.,+/%(5*
2ULJLQDO
KIHLBERG
Original
Använd alltid Josef
Kihlberg original
klammer.
Endast original-
reservdelar från
JOSEF KIHLBERG
får användas!
I annat fall upphävs
garanti och övrigt ansvar
från tillverkaren!

06.14
15
Josef Kihlberg 561-18PN
4BESKRIVNING
4.2 FUNKTION
Lockhäftaren 561-18PN har enkelskottsavfyrning utan
säkerhetsbygel.
1. Tryck verktyget mot kartongen och tryck därefter
på avtryckaren (Fig. 1/3).
2. Flytta därefter verktyget och avfyra nästa klam-
mer.
Häfta aldrig utan något häftmaterial.
4.1 SAMMANSÄTTNING
1 Justering inträngningsdjup
2 Frammatare
3 Avtryckare
4 Nippel
Varning! innan du häftar, säkerställ
att ingen del av din kropp är under
nosen.
Fig. 1
1
2
3
4

16
06.14
Josef Kihlberg 561-18PN
5IDRIFTTAGANDE
5.1 INSTALLATION
Lockhäftaren levereras med nippeln omonterad. Mon-
teras enligt följande:
1. Tag ur verktyget ur kartongen och kontrollera att
nippeln är av samma typ som används i luftins-
tallationen. Applicera gängtejp eller gängtätnings-
vätska på nippeln. (Fig. 2/1).
2. Montera nippeln och använd ett åtdragningmo-
ment av 7,5 Nm.
5.2 ANSLUT TRYCKLUFT / SMÖRJNING
Häftaren behöver ren och torr tryckluft med
tillsats av en liten mängt dimsmörjolja för en
långsiktig problemfri drift. Detta kan enklast
uppnås med en luftberedare som inkluderar vattenavs-
kiljare och luftregulator med manometer och dims-
mörjarenhet. Som alternativ till detta kan dimsmörjolja
tillföras i nippeln, några droppar dagligen eller ca 10
droppar / vecka.
Överskrid aldrig maximalt luftryck.
Högsta tillåtna tryck är 7 bar (102 psi),
och maximalt matartryck är 7 bar
(102 psi).
Justera arbetstrycket till 4.0–5.0 bar (60–75 psi)
Lågt arbetstryck innebär låga underhållskostnader.
Häftaren och slangen måste förses med en koppling
med automatisk avluftning som gör häftaren trycklös
vid frånkoppling.
733007 Dimsmörjolja 0,2 dl. (Fig. 3/1)
Verktygets glidytor har vid tillverkningen belagts med
fett Dow Corning MS 4 silicon Compound. Vi rekom-
menderar den för rörliga delar vid rengöring eller
utbyte.
184943 Tub av fett MS 4. (Fig. 3/2)
Placera tryckluftsslangen så att
den ej utgör något hinder.
733007
184943
Fig. 3
1
2
Fig. 2
1

06.14
17
Josef Kihlberg 561-18PN
6ANVÄNDNING
6.1 JUSTERA BENLÄNGD
Säkerställ att verktyget inte pekar mot
dig själv eller någon annan när in-
koppling sker till tryckluftssystemet
Verktyget är endast för JK561-18 mm klammer.
6.2 JUSTERA INTRÄNGNINGSDJUP
Häftklornas inträngningsdjup regleras lätt med hjälp
av inställningsvredet (Fig. 4/1) som har 5 positioner.
Drag ut justervredet och vrid det till önskat läge.
1 = Grund häftning
5 = Djup häftning
Fig. 4
6.4 KONTROLL AV KLINCH
1Korrekt bockning av klammern.
2 Överbockad klammer.
3 Underbockad klammer.
Använd alltid Josef Kihlberg original
klammer: JK561-18
Fig. 7
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
To short
Correct
To long staple
Fel
3
2
1
1

18
06.14
Josef Kihlberg 561-18PN
6.5 LADDA VERKTYGET
6.6 ANVÄNDA KLAMMERVERKTYGET
– Justera arbetstrycket till 4.0–5,0 bar (60–75 psi).
– Överstig dock aldrig 7 bar (100 psi).
Ett lågt lufttryck bidrar till att hålla underhållskostna-
derna nere!
Vid användning av verktyget bör man
stå välbalanserat och stadigt.
– Tryck verktyget mot kartongen.
– Avfyra därefter via avtryckaren och släpp avtrycka-
ren.
– Flytta därefter verktyget och upprepa.
– Koppla in verktyget till tryckluftssystemet före du
laddar magasinet med klammer. Högsta tilllåtna
tryck är 7 bar (100 psi).
– Använd alltid Josef Kihlberg originalklammer för en
säker funktion, JK561 med klammerlängd
15 (3/4“).
– Den korrekta typ av klammer är märkt på magasi-
nets vänstra sida. Kontrollera att rätt längd på klam-
mern används före du börjar klamra. Se 6.1
1. Fatta frammatarens ngergrepp och dra fram-
mataren tillbaka och uppåt tills spärren låser
(Fig.8/1).
2. För in tre klammerstavar i magasinet (8/2).
3. Lyft ngergreppet uppåt så att spärren frigöres
och för frammataren framåt tills den får kontakt
med klammerstaven.(8/3).
Säkerställ att verktyget inte pekar
mot dig själv eller någon annan när
inkoppling sker till tryckluftssystemet.
Varning! innan du häftar, säkerställ
att ingen del av din kropp är under
nosen.
Fig. 8
1
2
3

06.14
19
Josef Kihlberg 561-18PN
7FÖREBYGGANDE OCH AVHJÄLPANDE UNDERHÅLL
Säkerställ att verktyget ej är inkopplat
till tryckluftsystemet och att det är
trycklöst vid underhållsabete.
7.1 RENGÖRING AV KLAMMERVERKTYGET
Denna häftare behöver inget speciellt underhåll.
Den behöver regelbunden rengöring med ett neutralt
rengöringsmedel (ej frätande). Demontera inte några
delar vid rengöring.
Kontrollera dagligen verktygets funktion
och säkerhetsutrustningar. Speciellt att:
– Avtryckaren inte kärvar.
– Kontrollera samtidigt att alla skruvar och muttrar
är åtdragna.
– Kontrollera att verktyget får regelbunden smörj-
ning, se 5.2.
För att ta bort en kilad och defekt klammer gör föl-
jande:
1. Lossa de fyra skruvarna som håller magasinet till
huset. (Fig. 9)
2. Ta bort magasinet. (Fig. 10).
3. Avlägsna den defekta klammern.
4. Montera i omvänd ordning.
7.2 AVLÄGSNA KLAMMER SOM FASTNAT
Fig. 10
Fig. 9

20
06.14
Josef Kihlberg 561-18PN
7.3 BYTE AV DRIVARE/KLOR
– Demontera de fyra skruvarna som håller magasi-
net.
– Ta bort magasinet (Fig 11/1) och kuliss (Fig 11/2).
– Byt drivaren.
Vid byte av klor:
– Ta bort drivaren (11/3).
– Lossa de två skruvarna till klorna.
– Byt klor (11/4), byt båda samtidigt .
– Montera i omvänd ordning.
Fig. 11
12
3
4
