WILLKOMMEN IN DER JOY-PI FAMILIE!
Du hältst nun also deinen eigenen Joy-Pi Note in deinen
Händen. Mit diesem Experimentier-Koer beginnt dein
Einstieg in die Elektrotechnik und die Programmierung� Die
All-in-One Umgebung macht endlich Schluss mit den
fummeligen Kleinteillösungen auf deinem Arbeitstisch!
Alles, was du brauchst, bendet sich in diesem Set.
Deinen Möglichkeiten sind keine Grenzen gesetzt!
TIPPS, DOWNLOADS, HILFE UND EINE UMFANGREICHE ANLEITUNG FINDEST DU
AUSSERDEM HIER:
WWW.JOY-PI.NET
2

ÜBERSICHT
3

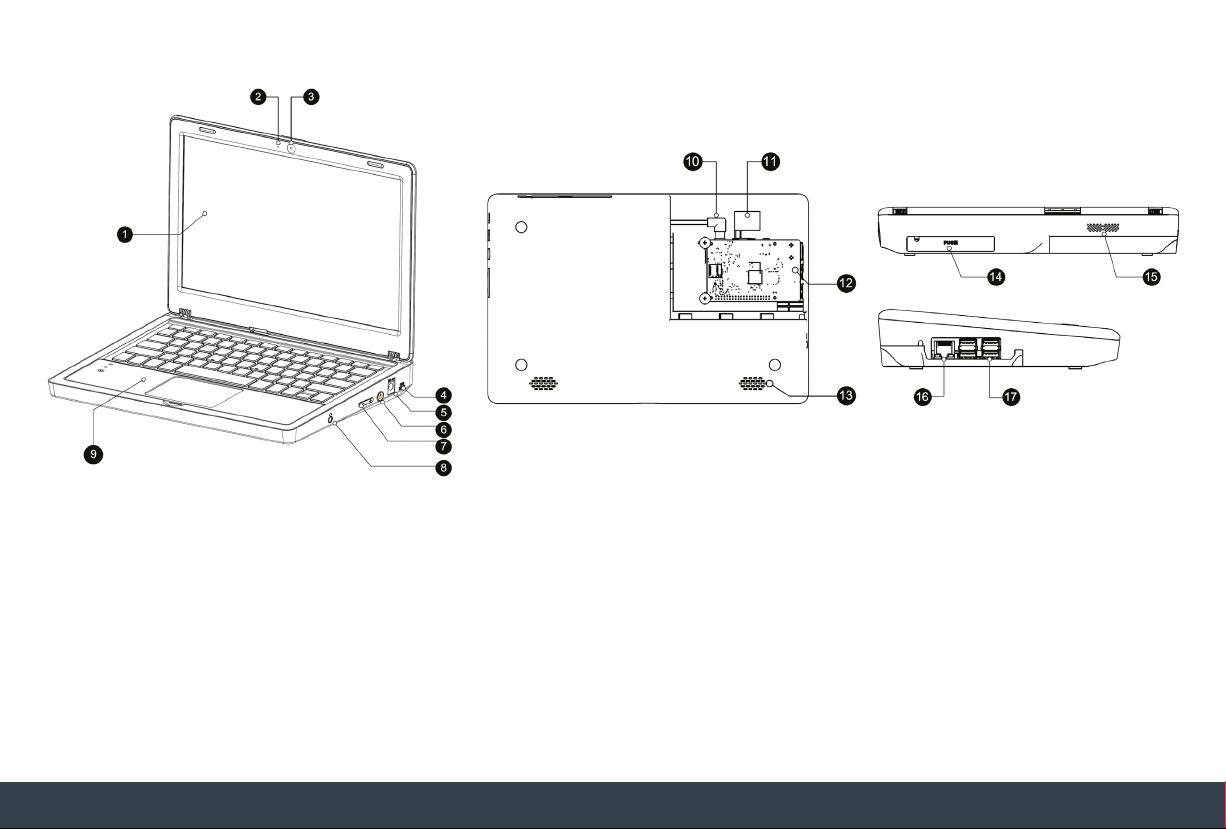

1. 11�6“ IPS Full-HD Bildschirm
2. Mikrofon
3. 2MP Kamera
4. 5V USB Stromversorgungsanschluss
5. DC 12V Stromversorgungsanschluss
6. Einschaltknopf
7. Lautstärke-/Helligkeitsregler
8. 3�5mm Kopfhöreranschluss
9. Abnehmbare, kabellose Tastatur
10. Raspberry Pi Stromversorgung
11. HDMI
12. Raspberry Pi Montagefach
13. Lautsprecher
14. Aufbewahrungsfach
15. Belüungsönung
16. Netzwerkanschluss (Raspberry Pi)
17. USB-Anschluss (Raspberry Pi)

ENTWICKLUNGSPLATINE
4

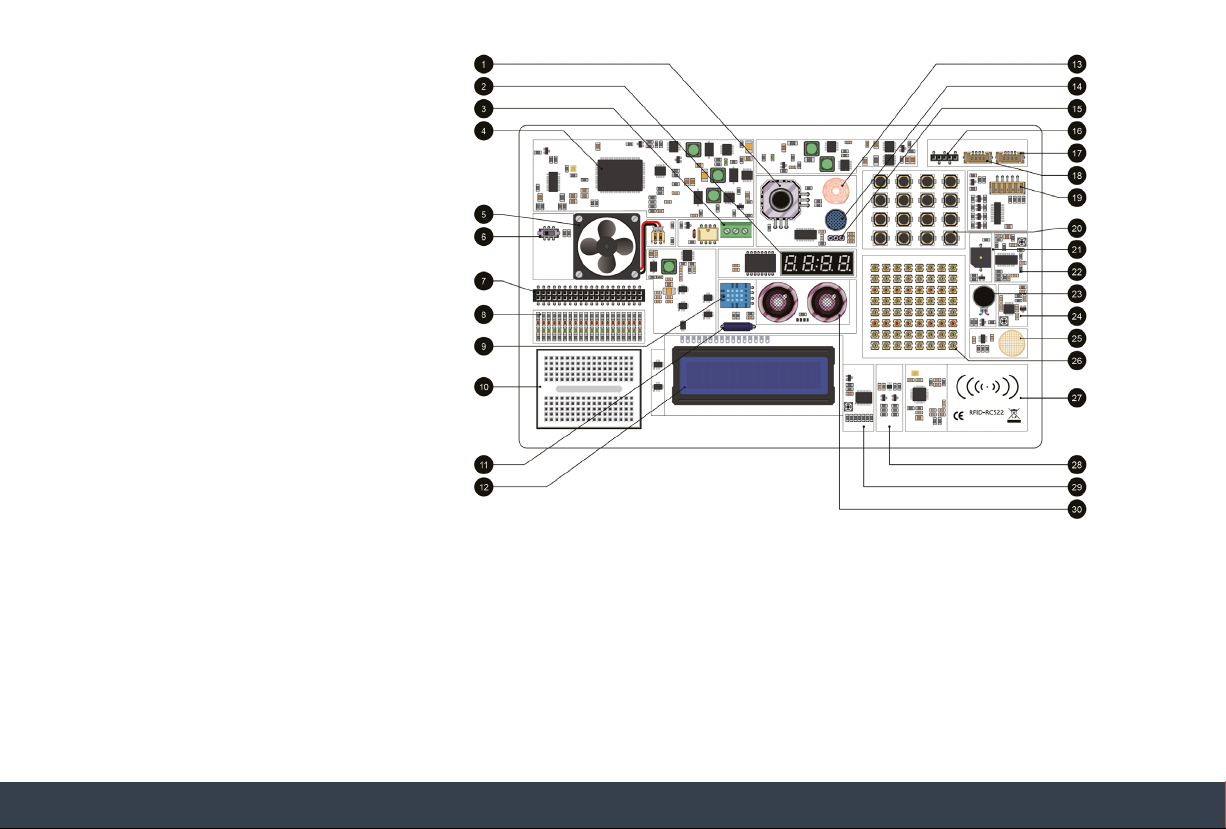

1. Joystick
2. 7-Segment Display
3. Relais
4. Bildschirmtreiber
5. Lüereinheit
6. Raspberry Pi Verbindungsschalter
7. GPIO-Schnittstelle
8. GPIO-Hinweis LED
9. DHT11 Temperatur- & Feuchtigkeitssensor
10. Breadboard
11. Neigungssensor
12. 16x2 LCD-Display
13. PIR-Sensor
14. Sound-Sensor
15. IR-Sensor-Schnittstelle
16. I/O / ADC / UART Erweiterungsschnittstelle
17. Servoschnittstelle
18. I2C Erweiterungsschnittstelle
19. Steppermotorschnittstelle
20. 4x4 Buttonmatrix
21. Buzzer
22. PIR-Empndlichkeitseinstellung
23. Vibrationsmotor
24. Sound-Sensor-Empndlichkeitseinstellung
25. Touch-Sensor
26. 8x8 RGB-Matrix
27. RC522-RFID Modul
28. Lichtsensor
29. 16x2 LCD-Helligkeitseinstellung
30. Ultraschallsensor

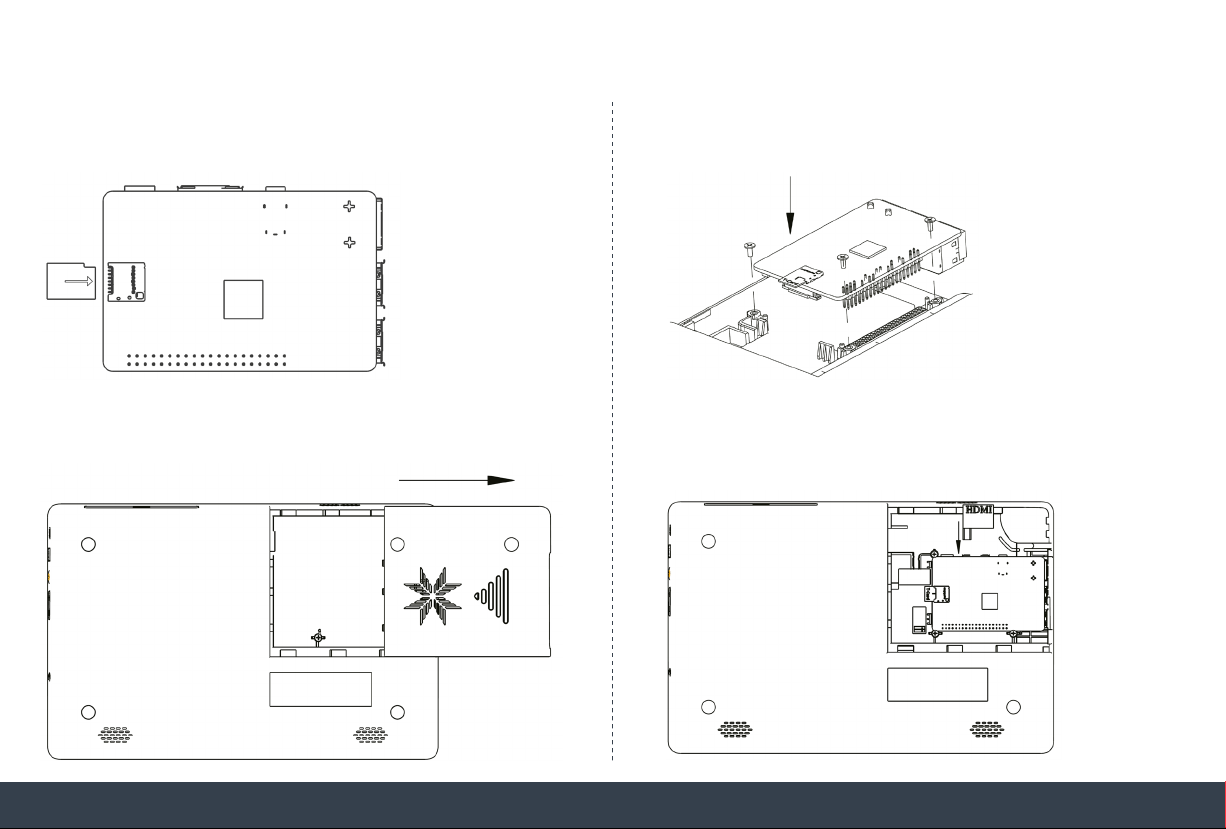

1. Setze die beiliegende SD-Karte in den SD-Kartenslot deines
Raspberry Pis
3. Setze den Raspberry Pi in das Montagefach ein� Setze dann
die Schrauben ein, um deinen Raspberry Pi zu befestigen�
2. Öne das Raspberry Pi Montagefach auf der Rückseite deines
Joy-Pi Note, indem du die Abdeckung nach rechts aufschiebst�

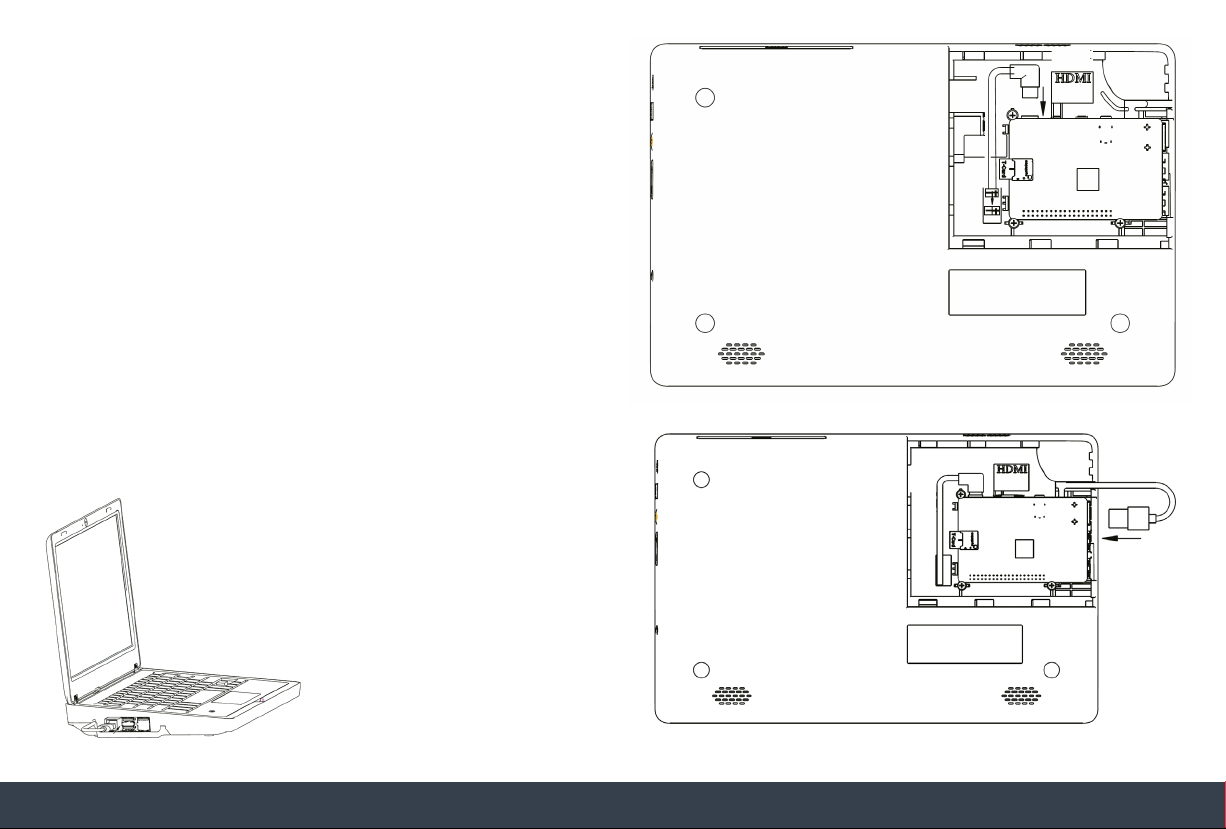

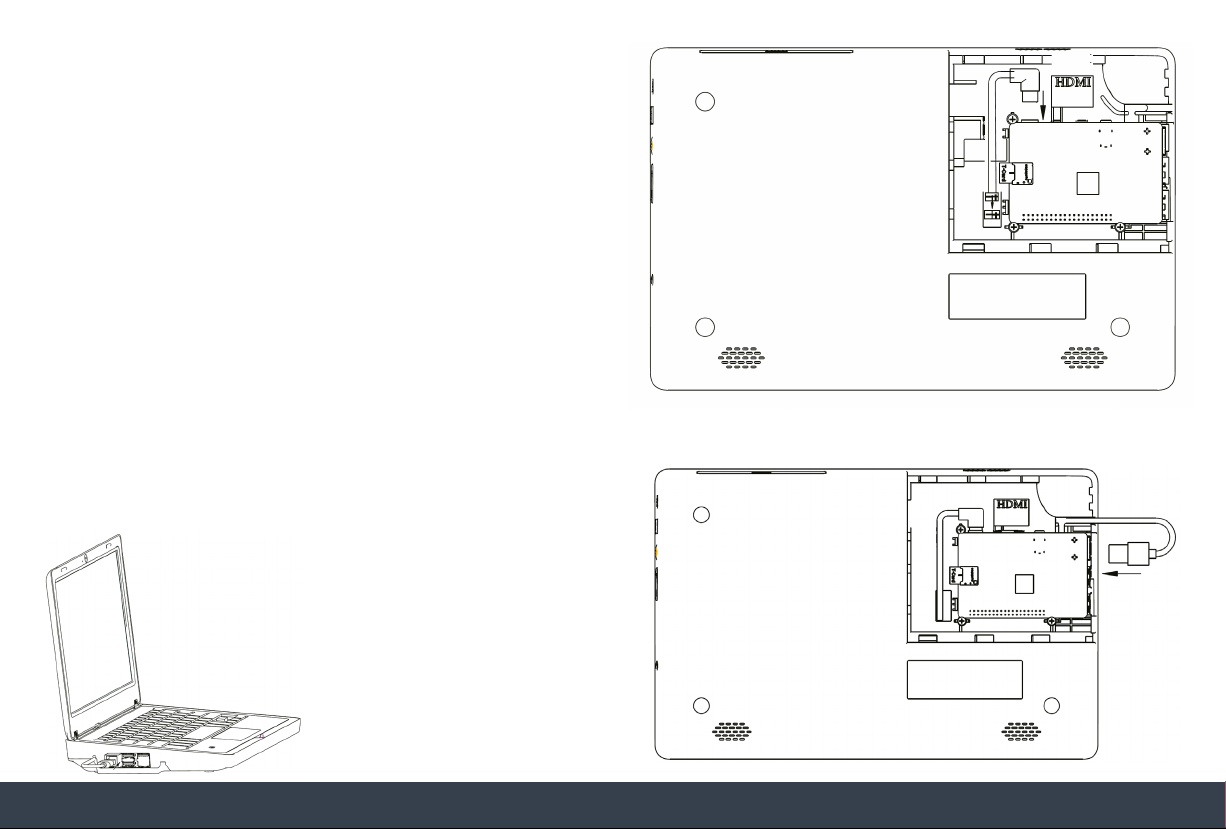

4. Verbinde das micro-HDMI-Adapterboard mit der HDMI-
Schnittstelle deines Raspberry Pis�
MONTAGE DES RASPBERRY PIS
5

5. Verbinde das USB-C Power-Kabel mit deinem Raspberry Pi� Setze
das andere Ende in den zwei-poligen Anschluss deines Joy-Pi Note
ein�
6. Nimm dann das USB-Kamera-Kabel und schließe es an einen der
USB-Ports deines Raspberry Pis an�
6

7. Schließe die Abdeckung�
8. Nimm das beiliegende 12V-Netzgerät und schließe es an den
Stromversorgungsanschluss deines Raspberry Pis an�

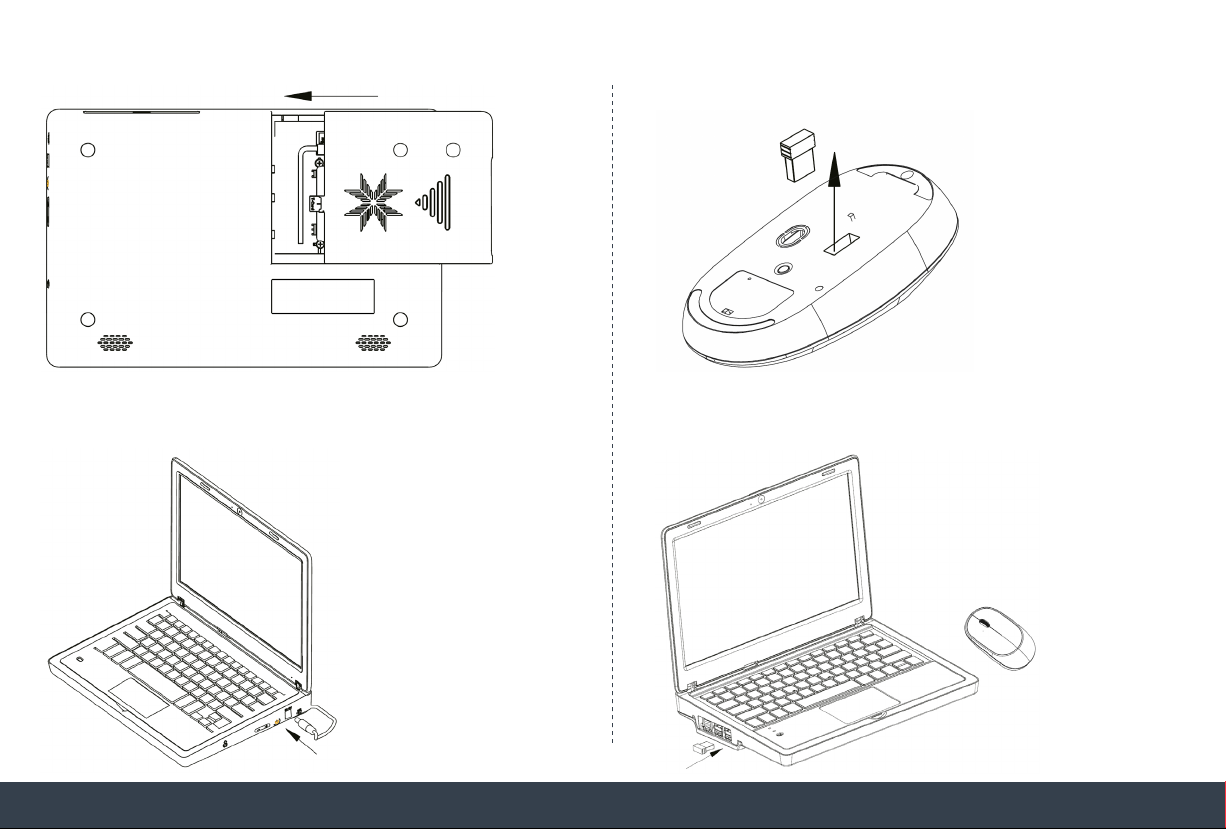

9. Entferne den Empfänger aus dem Aufbewahrungsfach der
kabellosen Maus�
10. Setze den Empfänger dann in einen der USB-Ports deines
Raspberry Pis ein�
7

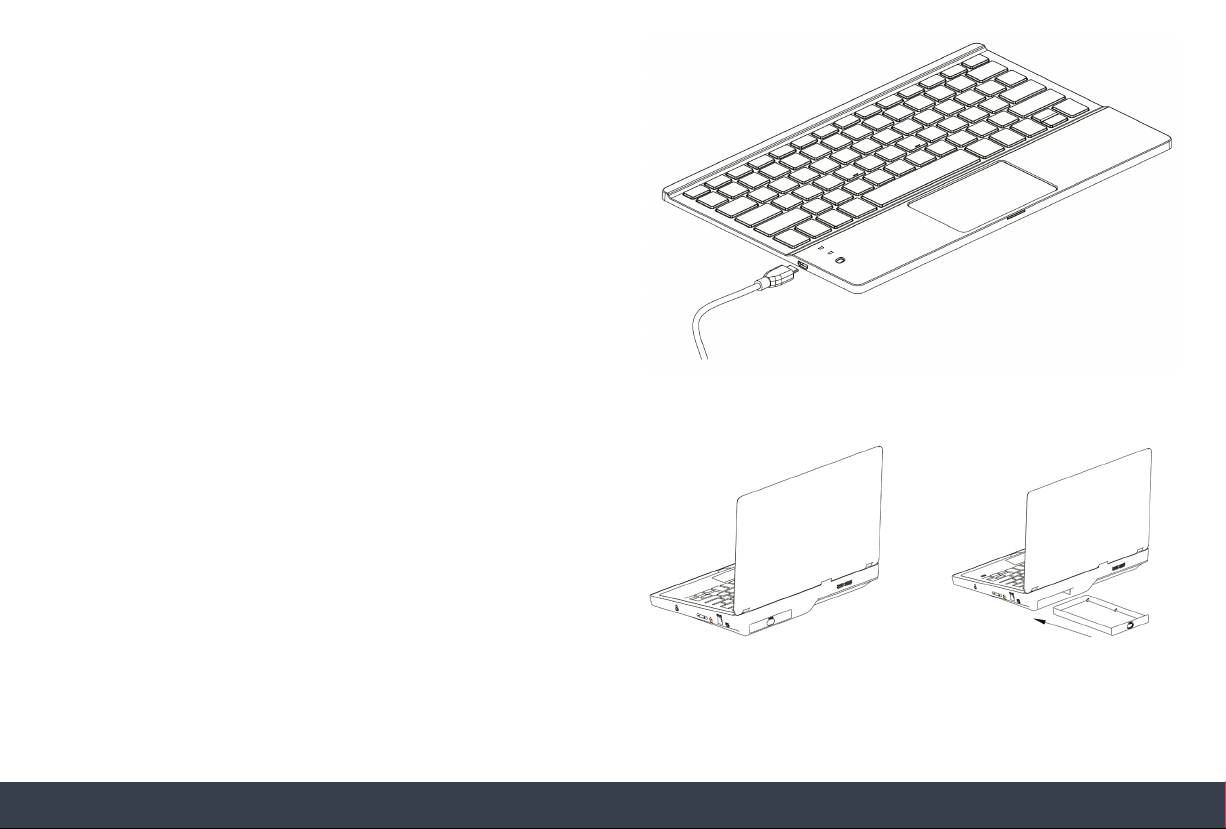

11. Stelle nun den Schalter der kabellosen Tastatur und der kabel-
losen Mausauf ON�
Tipp: Sollte die Power-LED der Tastatur anfangen zu blinken, dann
ist der Akkustand niedrig� Schließe dann einfach ein microUSB-
Kabel an die Tastatur an, um den Akku wieder aufzuladen�
12. Dein Joy-Pi Note verfügt über ein Aufbewahrungsfach auf der
Rückseite. Indem du es leicht andrückst, kannst du das Fach önen.
Verwende es für eine Powerbank oder um deine Elektronik-
Komponenten zu verstauen�
8

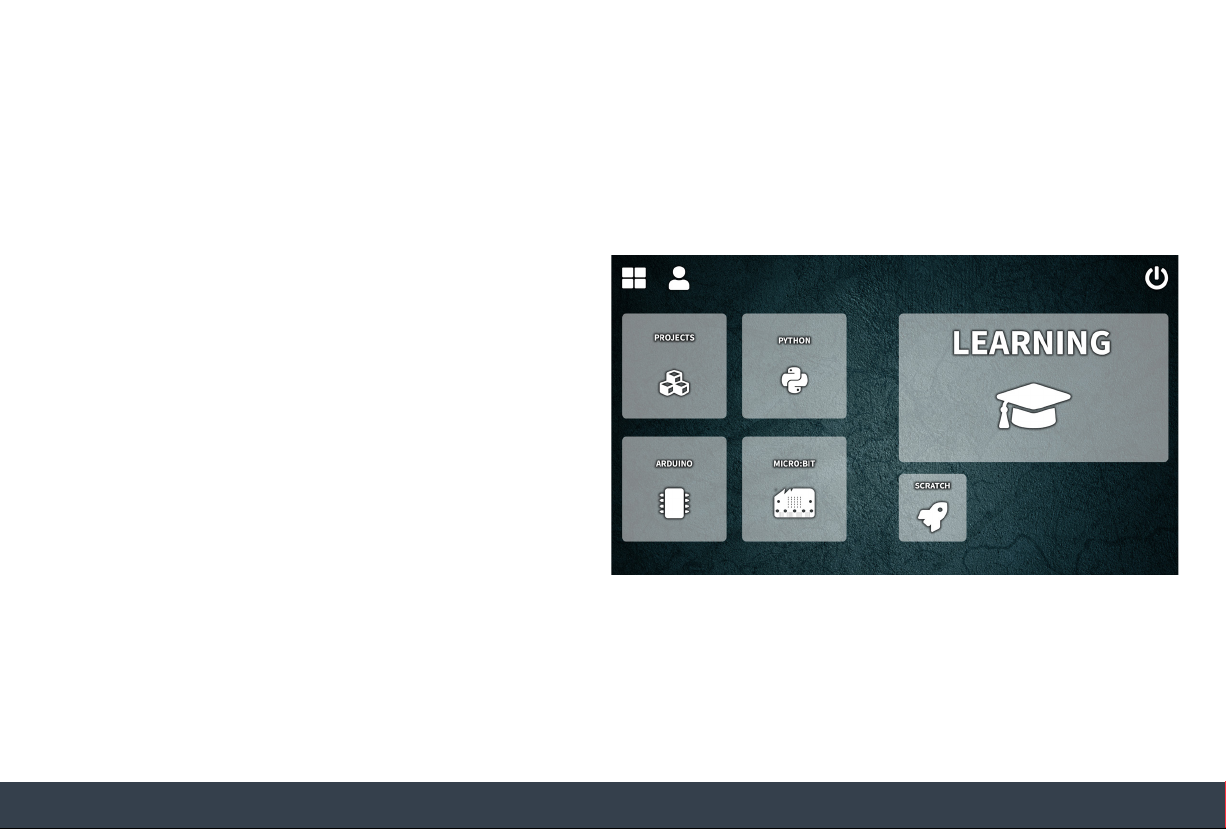

Nach dem Start deines Joy-Pi Note önet sich automatisch die
Lernzentrale� Hier hast du die Auswahl zwischen den folgenden
Programmen:
LEARNING
Lerne die Grundlagen der Python und Scratch-Programmierung�
Mit Hilfe eines fortschrittsbasiertem System werden dir Schritt
für Schritt alle Funktionen deines Joy-Pi Note erklärt und näher
gebracht�
PROJECTS
Für einen schnellen Einstieg und eine Übersicht in die Funktionen
deines Joy-Pi Note stehen dir hier insgesamt 18 Projekte zur
Verfügung�
PYTHON
Starte die Python-Entwicklungsumgebung�
ARDUINO
Starte die Arduino-Entwicklungsumgebung�
MICRO:BIT
Starte die Micro:Bit-Entwicklungsumgebung�
SCRATCH
Starte die Scratch-Entwicklungsumgebung�
SOFTWARE
9

10
STARTKLAR!
Du bist jetzt bereit und kannst mit deinem Joy-Pi Note loslegen! Falls du noch weitere
Informationen, Downloads, Hilfe oder weitere Anleitungen benötigst, dann schau doch auf
unserer Webseite vorbei:
WWW.JOY-PI.NET
SYMBOL AUF ELEKTRO - UND ELEKTRONIKGERÄTEN:
Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören� Sie müssen die Altgeräte
an einer Erfassungsstelle abgeben� Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind,
von diesem zu trennen�
RÜCKGABEMÖGLICHKEITEN:
Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene
neue erfüllt) kostenlos zur Entsorgung abgeben� Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhän-
gig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden�
MÖGLICHKEIT RÜCKGABE AN UNSEREM FIRMENSTANDORT
WÄHREND DER ÖFFNUNGSZEITEN:
SIMAC Electronics GmbH, Pascalstr� 8, D-47506 Neukirchen-Vluyn
MÖGLICHKEIT RÜCKGABE IN IHRER NÄHE:
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können� Hierzu wenden Sie sich bitte per
E-Mail an service@joy-it�net oder per Telefon an uns�
INFORMATIONEN ZUR VERPACKUNG:
Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes
nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen�
INVERKEHRBRINGER:
SIMAC Electronics GmbH - Pascalstraße 8 - 47506 Neukirchen-Vluyn - Deutschland
Hiermit erklärt die SIMAC Electronics GmbH, dass der Funkanlagentyp RB-JoyPi-Note der Richtlinie 2014/53/EU entspricht� Der vollständige
Text der EU-Konformitätserklärung ist unter folgender Internet-Adresse verfügbar: www�simac-gmbh�de/CE/RB-JoyPi-Note�pdf

11
TABLE OF CONTENTS
Welcome to the Joy-Pi Family! ���������������������������������������������������������������������������������������������������������������������������������������� 2
Overview��������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3
Development board ��������������������������������������������������������������������������������������������������������������������������������������������������������� 4
Mounting the Raspberry Pi ���������������������������������������������������������������������������������������������������������������������������������������������� 5
Soware���������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9
Ready to go!�������������������������������������������������������������������������������������������������������������������������������������������������������������������� 10
FOR MAKERS AND PROFESSIONALS

WELCOME TO THE JOY-PI FAMILY!
You are holding your own Joy-Pi Note in your hands� With this
experimentation kit, your entry into electrical engineering and
programming begins. The all-in-one environment nally puts
an end to the ddly little parts solutions on your desk!
Everything you need is in this set� There are no limits to your
possibilities!
TIPS, DOWNLOADS, HELP AND A COMPREHENSIVE MANUAL CAN ALSO BE FOUND
HERE:
WWW.JOY-PI.NET
12

OVERVIEW
13
1. 11�6“ IPS Full-HD Screen
2. Microphone
3. 2MP Camera
4. 5V USB Power supply connection
5. DC 12V Power supply connection
6. Power button
7. Volume & Brightness control
8. 3�5mm Headphone jack
9. Detachable, wireless keyboard
10. Raspberry Pi power supply
11. HDMI
12. Raspberry Pi mounting tray
13. Speaker
14. Storage tray
15. Ventilation opening
16. Network connection (Raspberry Pi)
17. USB-Connection (Raspberry Pi)

DEVELOPMENT BOARD
14
1. Joystick
2. 7-Segment Display
3. Relay
4. Display driver
5. Fan unit
6. Raspberry Pi connection switch
7. GPIO-Interface
8. GPIO-Indicator LED
9. DHT11 Temperature- & Moisture-Sensor
10. Breadboard
11. Tilt sensor
12. 16x2 LCD-Display
13. PIR-Sensor
14. Sound-Sensor
15. IR-Sensor-Interface
16. I/O / ADC / UART Expansion-Interface
17. Servo-Interface
18. I2C Expansion-Interface
19. Stepper motor-Interface
20. 4x4 Buttonmatrix
21. Buzzer
22. PIR Sensitivity adjustment
23. Vibration motor
24. Sound-Sensor sensitivity adjustment
25. Touch-Sensor
26. 8x8 RGB-Matrix
27. RC522-RFID Module
28. Light sensor
29. 16x2 LCD Brightness adjustment
30. Ultrasonic-sensor

1. Insert the included SD card into the SD card slot of your
Raspberry Pi�
3. Insert the Raspberry Pi into the mounting tray� Then insert
the screws to secure your Raspberry Pi�
2. Open the Raspberry Pi mounting tray on the back of your Joy-Pi
Note by sliding the cover to the right�
4. Connect the micro-HDMI adapter board to the HDMI port of
your Raspberry Pi�
MOUNTING THE RASPBERRY PI
15

5. Connect the USB-C power cable to your Raspberry Pi� Insert the
other end into the two-pin connector of your Joy-Pi Note�
6. Then take the USB camera cable and connect it to one of the USB
ports of your Raspberry Pi�
16

7. Close the cover�
8. Take the included 12V power supply and connect it to the
power connector of your Raspberry Pi�
9. Remove the receiver from the storage compartment of the
wireless mouse�
10. Then insert the receiver into one of the USB ports of your
Raspberry Pi�
17

11. Now set the switch of the wireless keyboard and the wireless
mouse to ON�
Tip: If the keyboard‘s power LED starts blinking, the battery level
is low� Then simply connect a microUSB cable to the keyboard to
recharge the battery�
12. Your Joy-Pi Note has a storage compartment on the back� By
pressing it lightly, you can open the compartment� Use it for a
power bank or to store your electronic components�
18
