SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara bruksanvisningen för framtida behov.
OBS!
Håll barn borta från smådelarna.
Flyg aldrig fler än 15 st 2,4 GHz modeller på samma plats samtidigt.
Kontrollera före flygning att det inte finns någon annan fjärrstyrd helikopter i närheten som kan
orsaka störningar.
Lämna inte batteriet utan uppsikt under laddning –risk för överhettning.
Stäng av helikoptern och fjärrkontrollen efter användning för att undvika batteriskada.
Batterier får inte brännas.
Rör aldrig vid rotorerna när de roterar.
Demontera inte produkten och försök inte ändra den –risk för egendomsskada.
BESKRIVNING
Inledning
Helikoptern är utrustad med gyro som stabiliserar under flygning.
Helikoptern har dubbla rotorer med motroterade koaxial typ.
Batteriet (3,7 V 180 mAh) har laddningsskydd. Sändaren använder 6 st. 1,5 AA-batterier.
Medföljande delar
Delar
Stabiliseringsstag
Stjärtrotor
Rotorblad (övre)
Strömbrytare
Rotorblad (nedre)
Axel
Helikopter
Fjärrkontroll
USB-laddare
Extra stjärtrotor

SVENSKA
5
Inställningsvred
Hastighetsväljare
Indikeringslampa
Lyftreglage
Strömbrytare
Manöverspak
Strålkastarreglage
Laddningsanslutning
Batteri-
lock
Laddningskabel

SVENSKA
6
HANDHAVANDE
Isättning av batterier
Isättning av batterier: Sändare
1. Skruva loss batterilocket.
2. Sätt i 6 st. 1,5 AA-batterier i batterifacket
med rätt polaritet
3. Sätt tillbaka luckan och dra åt skruven.
OBS! Sätt i batterierna med rätt polaritet.
Laddning
1. Öppna locket och ta fram laddningskabeln.

SVENSKA
7
2. Stäng av helikoptern och sätt i
laddningskontakten i laddningsanslutningen.
3. Indikeringslampan lyser grönt.
När indikeringslampan lyser med rött ljus
behöver fjärrkontrollen laddas. Under
laddning blinkar indikeringslampan med rött
och grönt ljus.
Förberedelser

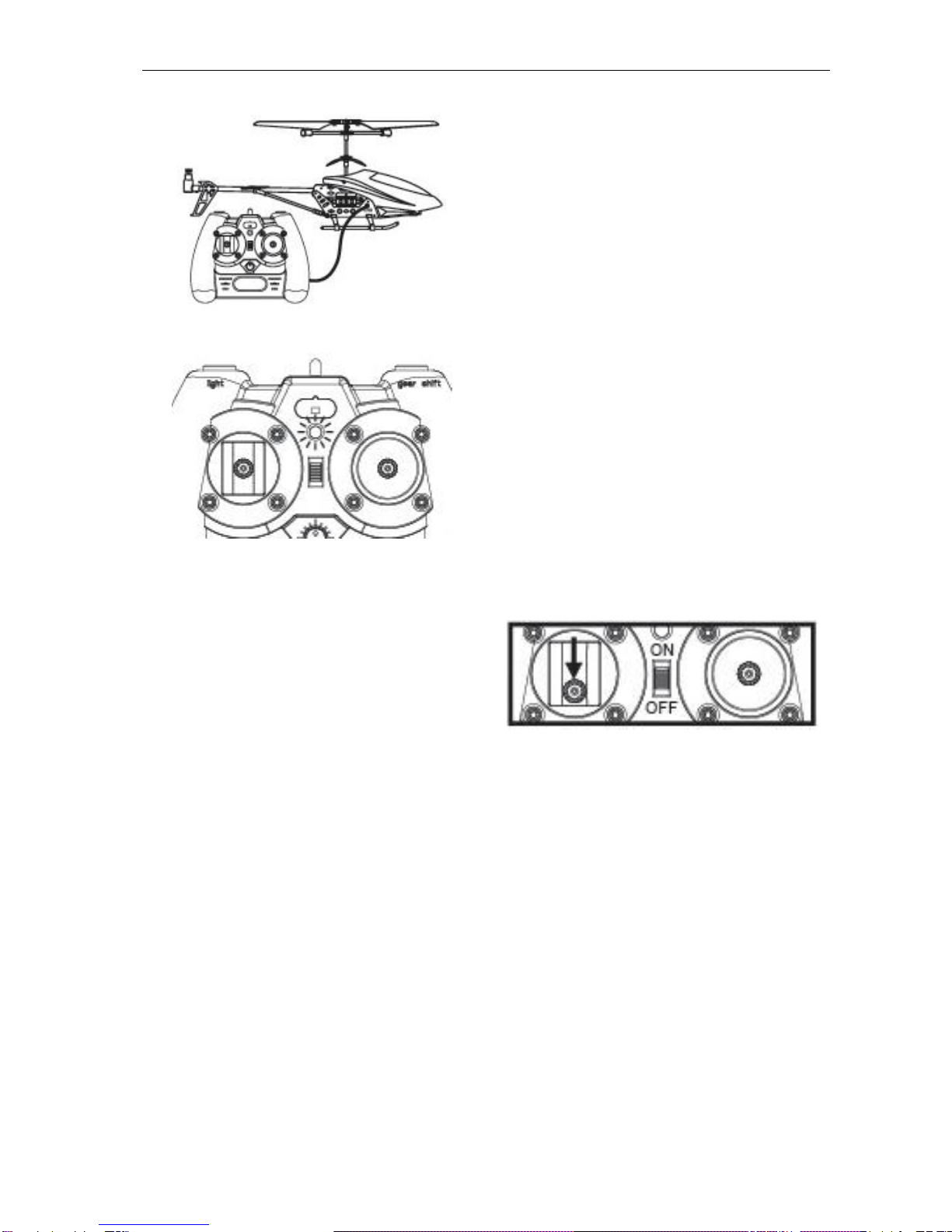

1. Placera helikoptern på en plan yta och slå
på strömbrytaren. (Vänta i 5 sekunder.)
Manöverspakens lägsta position
2. Se till att stå minst en meter bakom helikoptern.
3. Kontrollera att området är fritt från människor, djur och andra hinder. Manöverspakens lägsta
position
4. Slå på fjärrkontrollen, för gasreglaget till högsta läget och sedan tillbaka till lägsta.
5. Kontrollera att fjärrkontrollens frekvens överensstämmer med helikopterns och inte stör, eller störs
av, någon annan radiostyrd luftfarkost i närheten.
6. Om den röda indikeringslampan blinkar har batterierna låg laddningsnivå. Byt till nya batterier.
Rekommenderade användningsförhållanden
Vid flygning inomhus, se till att det inte finns några människor, djur eller föremål i vägen.
OBS!
Välj ut en plats som lämpar sig för flygning.
1. Låt aldrig helikoptern flyga utom synhåll. Får endast användas under övervakning av vuxen.
2. Kontrollera att ingen annan i närheten använder samma frekvens.
3. Undvik luftflöden från elektriska fläktar och luftkonditioneringsaggregat.

SVENSKA
8
Flygning
Styrradie: Helikopterns styrradie är cirka 25 m. Överskrid aldrig detta avstånd –risk för att förlora
kontrollen över helikoptern.
VARNING! Flyg inte i stark vind. Helikoptern kan blåsa ut utanför styrradien –risk för att förlora kontrollen
över den.
Flygtid: Om flygtiden sjunker under en minut måste batterierna laddas.

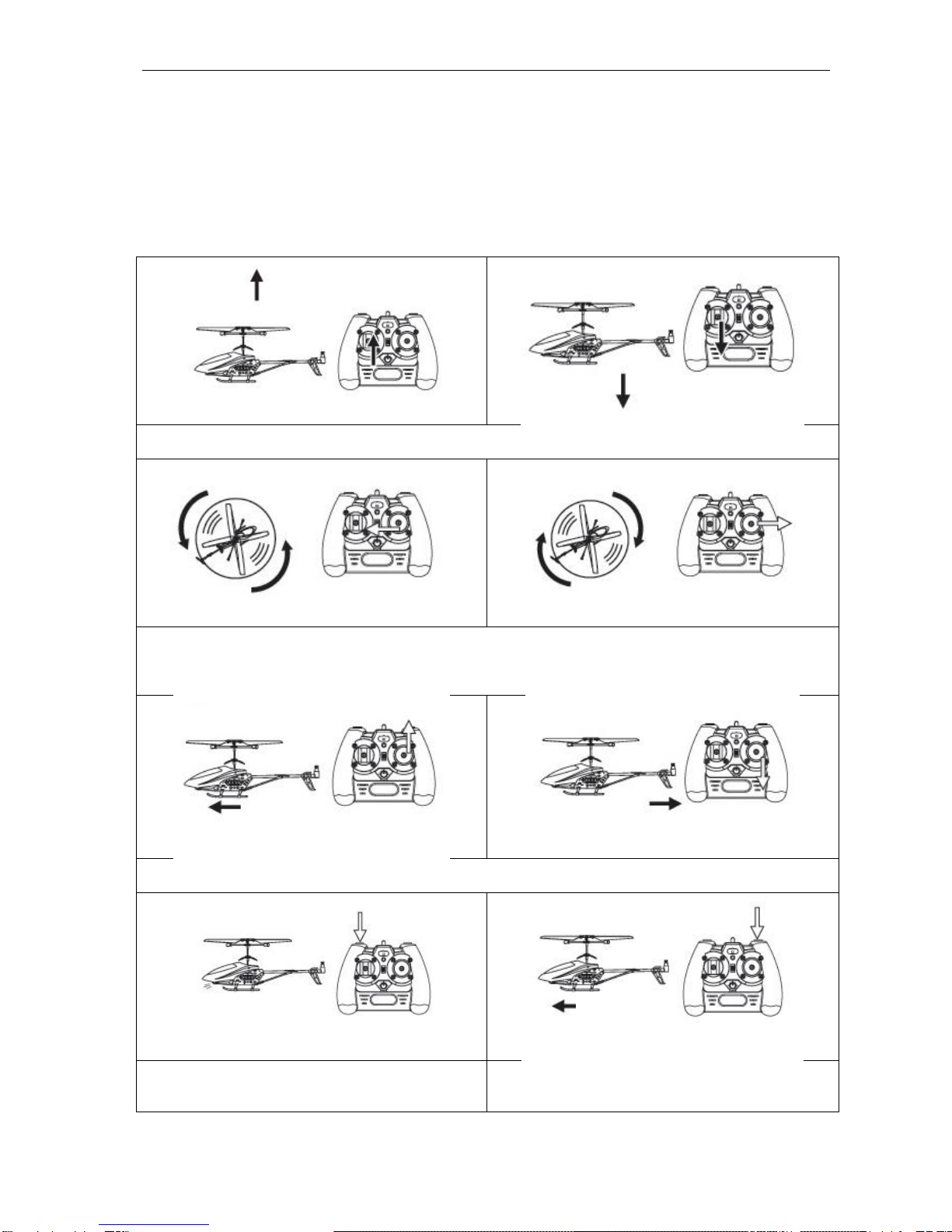

Styrning
Upp / Ned
För manöverspaken uppåt: helikoptern stiger. För manöverspaken nedåt: helikoptern sjunker.
Vänster- /Höger
sväng
För reglaget åt vänster: helikopterns nos vrids åt vänster. För reglaget åt höger: nosen vrids åt höger.
Framåt / Bakåt
För manöverreglaget uppåt: helikoptern flyger framåt. För reglaget nedåt: helikoptern flyger bakåt.
Strålkastare
Ökning av hastighet
Tryck knappen till vänster för att tända
strålkastarna.
Håll in knappen till höger för att öka hastigheten.
Accelerera

SVENSKA
9
Justering
Om helikoptern bara snurrar runt i luften kan detta åtgärdas genom att vrida på inställningsvredet.
Om helikoptern snurrar medurs, vrid vredet
moturs tills helikoptern åter flyger normalt.
Snurrar medurs
Snurrar moturs
Om helikoptern snurrar moturs, vrid vredet
medurs tills helikoptern åter flyger normalt.
Snurrar medurs
Snurrar moturs
VIKTIGT!
1. När batterinivån i fjärrkontrollen är låg minskar styrradien.
2. Helikopterns styrradie är som mest cirka 25 m. Överskrid aldrig detta avstånd –risk för att förlora
kontrollen över helikoptern.
3. Flygkvaliteten påverkas när batterierna har låg batterinivå.
4. Om helikoptern är skadad måste den repareras innan den används –risk för skada.
5. Ta ur alla batterier ur fjärrkontrollen om helikoptern inte ska användas under en längre tid.
Helikoptern ska laddas regelbundet, en gång per månad, så att batterierna inte laddar ur och
riskerar att skada produkten.
6. Låt aldrig helikoptern kraschlanda eller krocka –risk för egendomsskada och förkortad livlängd.
Felsökning
Problem
Orsak
Åtgärd
Rotorn rör sig inte
Strömbrytaren är
frånslagen
Batteriet är svagt
Slå på strömbrytaren
Ladda batteriet
Helikoptern stannar och tappar höjd under
flygning
Låg batterinivå
Ladda batteriet
Helikoptern reagerar inte på kommandon.
Förlorat kontrollen över helikoptern
Fel kanal inställd på
fjärrkontrollen.
Ställ in rätt frekvens eller
starta om rotorerna.
Välj en annan plats att
flyga på.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
