EMPFEHLUNGEN UND HINWEISE 5
CHARAKTERISTIKEN 6
MONTAGE 8
BEDIENUNG 10
WARTUNG 12
DE

4juno electrolux
DE
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie
sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches
Ihnen sicherlich viel Freude bereiten
wird. Es ist unser Bestreben, eine breite
Vielfalt von Qualitätsprodukten anzubi-
eten, die helfen, Ihr Leben etwas kom-
fortabler zu machen. Sie finden einige
Beispiele auf der vorletzten Seite in die-
sem Heft. Bitte nehmen Sie sich einige
Minuten, diese Benutzerinformation zu
lesen, um voll von den Vorteilen Ihres
neuen Gerätes profitieren zu können.
Wir sind sicher, dass wird Ihr Leben
zukünftig etwas leichter machen.
Wir wünschen eine gute Zeit.
DE

Empfehlungen und Hinweise juno electrolux 5
DE
MONTAGE
• Das Gerät darf nur vom Fachpersonal
angeschlossen werden.
• Der Hersteller haftet nicht für Schäden, die
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwi-
schen Kochmulde und Haube muss 650
mm betragen.
• Prüfen, ob die Netzspannung mit dem
Wert auf dem im Haubeninneren an-
gebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzu-
stellen, dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaus-
trittsöffnung sollte möglicherweise einen
Durchmesser von 150 mm aufweisen.
Der Rohrverlauf muss so kurz wie möglich
sein.
• Die Haube darf an keine Entlüftungs-
schächte angeschlossen werden, in die
Verbrennungsgase (Heizkessel, Kamine
usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugs-
haube andere, nicht elektrisch betriebene
(z.B. gasbetriebene) Geräte verwendet,
muss für eine ausreichende Belüftung
gesorgt werden. Sollte die Küche dies-
bezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und zur
Beseitigung von Küchengerüchen vorge-
sehen.
• Bei unsachgemäßer Benutzung wird keine
Haftung übernommen.
Achtung! Große Flammen bei einge-
schalteter Haube niemals unbedeckt
lassen.
• Die Intensivität der Flamme ist so zu re-
gulieren, dass sie den Topfboden nicht
überragt.
Achtung! Frittiergeräte müssen wäh-
rend des Gebrauchs stets beaufsich-
tigt werden: Überhitztes Öl kann sich
entzünden.
• Keine flambierten Speisen unter der Ab-
zugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern
oder Personen, die hinsichtlich der Bedie-
nung nicht unterwiesen wurden, keines-
falls verwendet werden.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker
gezogen oder der Hauptschalter abge-
schaltet wird.
• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens ein-
gehalten werden.
• Zur Reinigung der Haubenflächen Wir
empfehlen ein feuchtes Tuch und ein mil-
des Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheu-
ermittel verwenden. Die Oberfläche wird
damit verkratzt.
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
EMPFEHLUNGEN UND HINWEISE

6juno electrolux Charakteristiken
DE
CHARAKTERISTIKEN

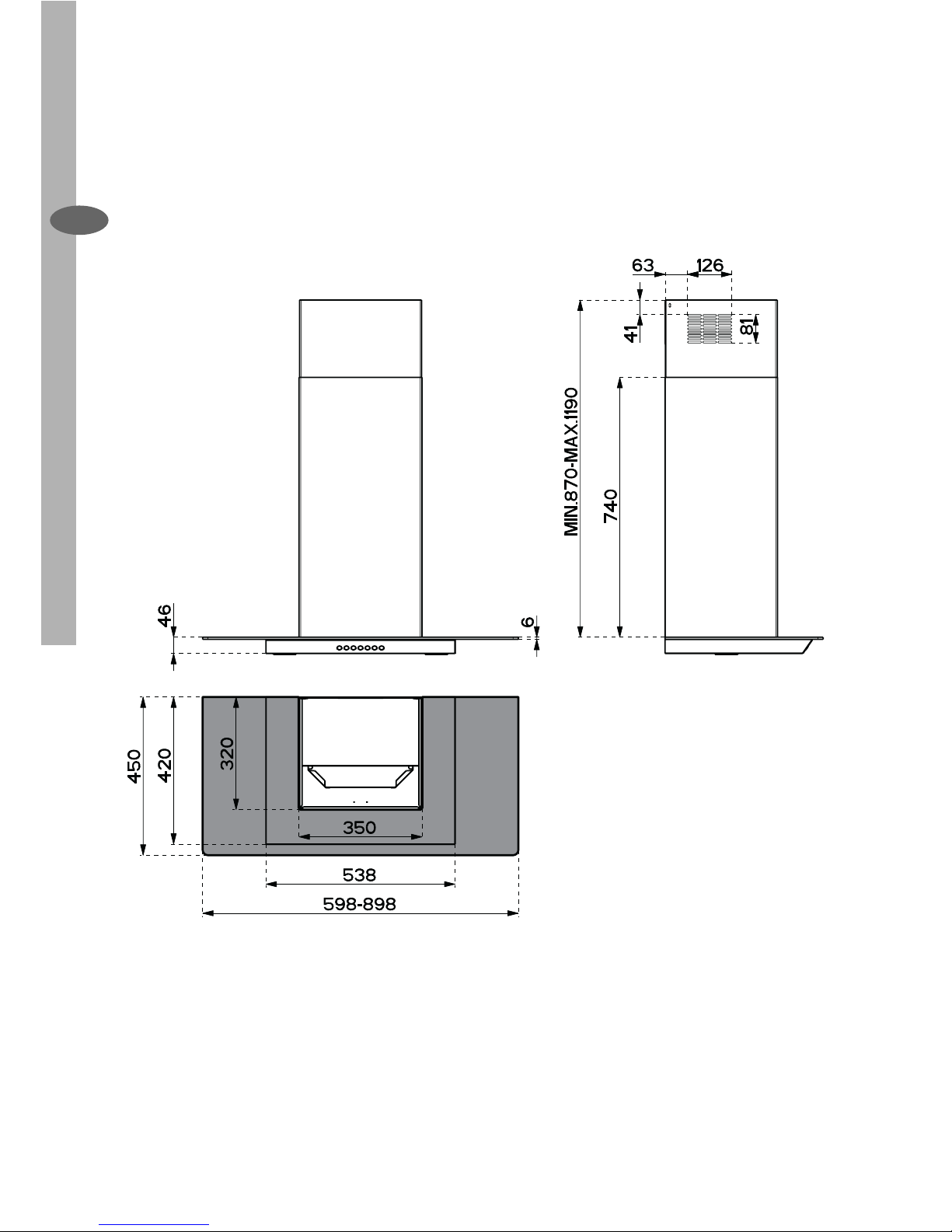

Platzbedarf

Charakteristiken juno electrolux 7
DE
Komponenten
Pos. St. Produktkomponenten
11 Haubenkörper mit Schaltern, Be-
leuchtung, Gebläsegruppe, Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierflansch ø 150-120 mm
10 1 Flansch ø 150
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Ka-
minteil
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung
2.1
2.2
2
12c
12a 7.2.1 11
11
12a
1
9
10
15

8juno electrolux Montage
DE
11
12a
306 X
11 6
1÷2
11 6
650 min.
7.2.1 132,5 132,5
15
MONTAGE
Linie: 132,5 mm auf beiden Seiten)
• Die Mitte der Bügellöcher an der
Wand markieren.
• Wie beschrieben einen Bezugspunkt
116 mm von der vertikalen Bezugs-
linie und 306 mm oberhalb der hori-
zontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberlie-
genden Seite vorgehen.
• Mit einem Bohrer ø 8 mm die markier-
ten Punkte bohren.
• Die Dübel 11 in die Bohrungen einfü-
gen.
• Den unteren Bügel mit den mitge-
lieferten Schrauben 12a (4,2 x 44,4)
fixieren.
• Den oberen Bügel 7.2.1 mit den 2
mitgelieferten Schrauben 12a (4,2
x 44,4) befestigen (im Falle einem
Umluftbetrieb das Luftaustritt-An-
schlussstück 15 ebenfalls befesti-
gen)
• 2 der mitgelieferten Schrauben 12a
(4,2 x 44,4) bei den Befestigungslö-
chern des Haubenkörpers einschrau-
ben, wobei zwischen Wand und
Schraubenkopf ein Freiraum von 5-6
mm zu belassen ist.
Bohren der Befestigungslöcher
und Fixieren der Befestigungs-
bügel
Nachstehende Linien an die Wand
zeichnen:
• Eine vertikale Linie bis zur Decke oder
oberen Begrenzung, und zwar in der
Mitte des Bereiches, in dem die Hau-
be montiert werden soll;
• Eine horizontale Linie: mit einem mi-
nimalen Abstand von 650 mm zur
Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter
der Decke oder oberen Begrenzung
an die Wand legen und seinen Mit-
telpunkt auf die vertikale Bezugslinie
ausrichten. (Abstand zwischen dem
Bohrloch und der senkrechten Linie:
132,5 mm auf beiden Seiten)
• Die Mitte der beiden Bügellöcher an
der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand
legen, wobei ein Abstand X mm vom
oberen Bügel einzuhalten ist (X = Höhe
des jeweiligen oberen Kaminteils); den
Mittelpunkt auf die vertikale Bezugs-
linie ausrichten. (Abstand zwischen
dem Bohrloch und der senkrechten

Montage juno electrolux 9
DE
Montage des Haubenkörpers
• Bevor der Haubenkörper eingehakt
wird, die 2 Schrauben Vr bei den
Haubenkörper-Anhakpunkten festzie-
hen.
• Den Haubenkörper bei den Schrau-
ben 12a einhängen.
• Die Halteschrauben 12a definitiv fest-
ziehen.
• Den Haubenkörper mit Hilfe der
Schrauben Vr ausrichten.

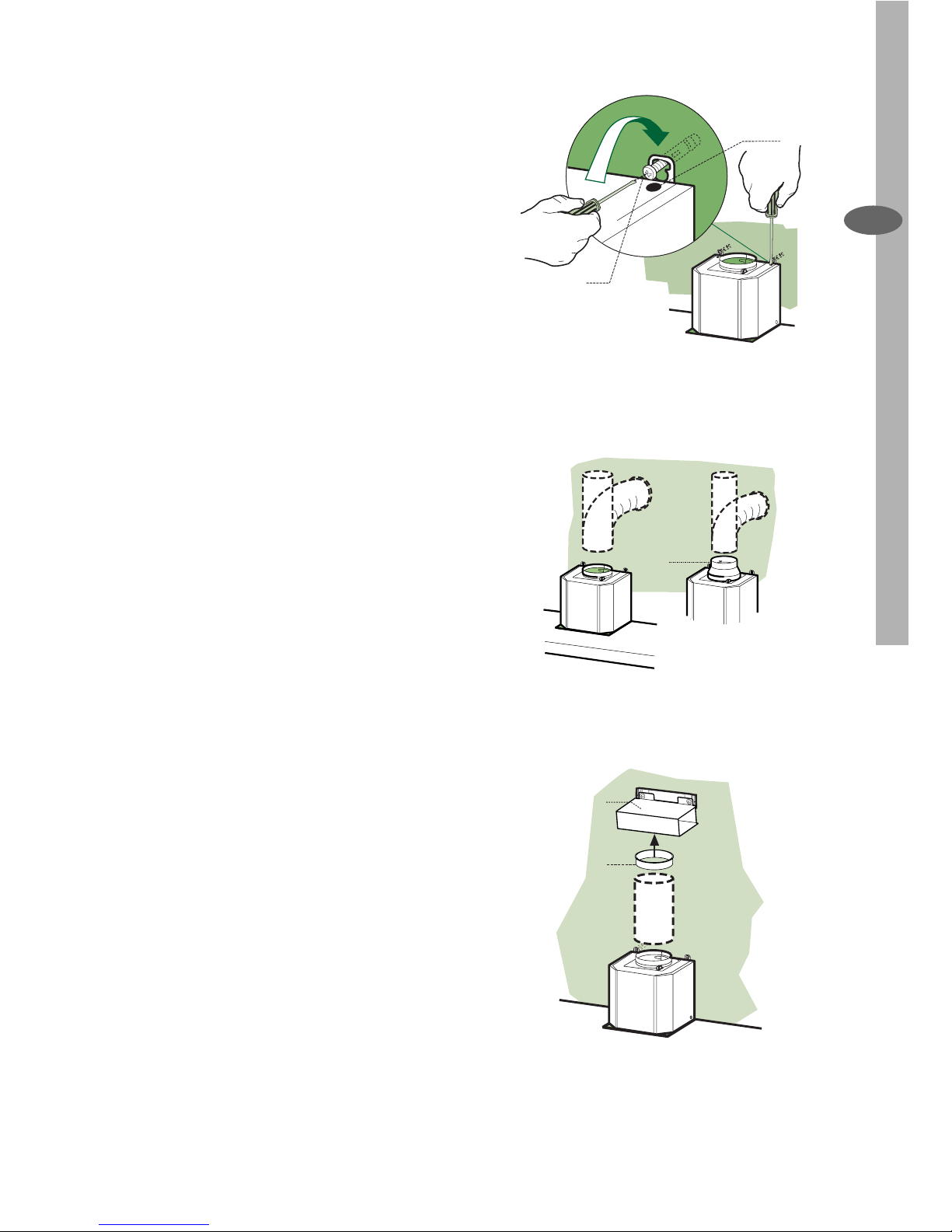

Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 oder 120 mm) an die
Außenrohrleitung angeschlossen wer-
den.
• Bei Verwendung eines Anschlussroh-
res ø 120 den Reduzierflansch 9am
Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschel-
len fixieren. Das hierzu erforderliche
Material wird nicht mitgeliefert.

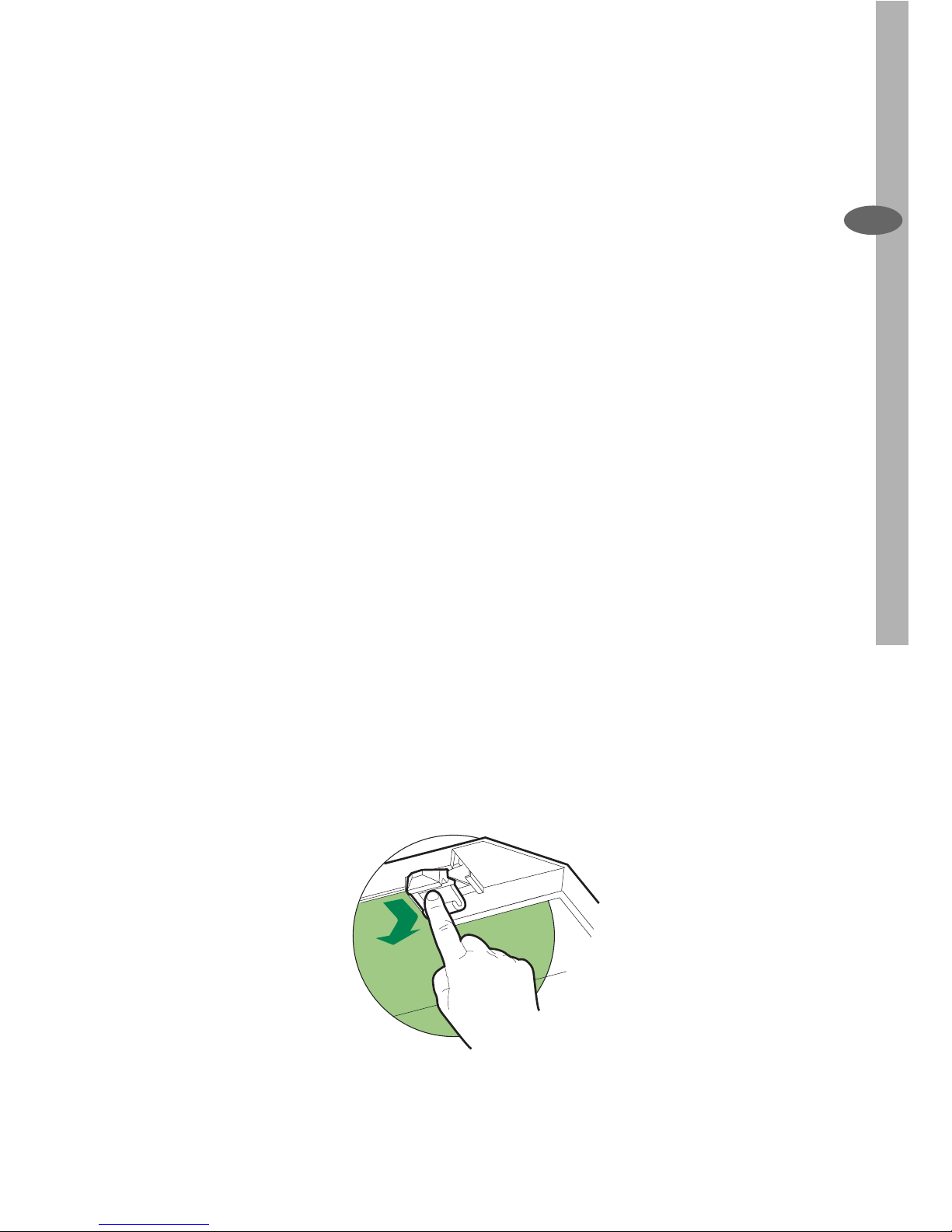

• Eventuell vorhandene Aktivkohlefilter
entnehmen.
Anschluss in Umluftversion
• Den Flansch 10 an die untere Boh-
rung des Anschluß 15 anbringen.
• Den Haubenluftaustritt mit Hilfe eines
Rohres oder Schlauches Ø 150 (die
Wahl bleibt dem Installateur überlas-
sen) mit dem Flansch, der sich unter
dem Umlenkteil befindet, verbinden.
• Kontrollieren, ob der Aktivkohle-Ge-
ruchsfilter montiert ist.
12a
Vr
9
ø 120ø 150
ø 150
15
10

10 juno electrolux Montage/Bedienung
DE
Elektroanschluss
• Bei Anschluss der Haube an das
Stromnetz muss ein zweipoliger
Schalter mit einem Öffnungsweg von
mindestens 3 mm zwischengeschal-
tet werden.

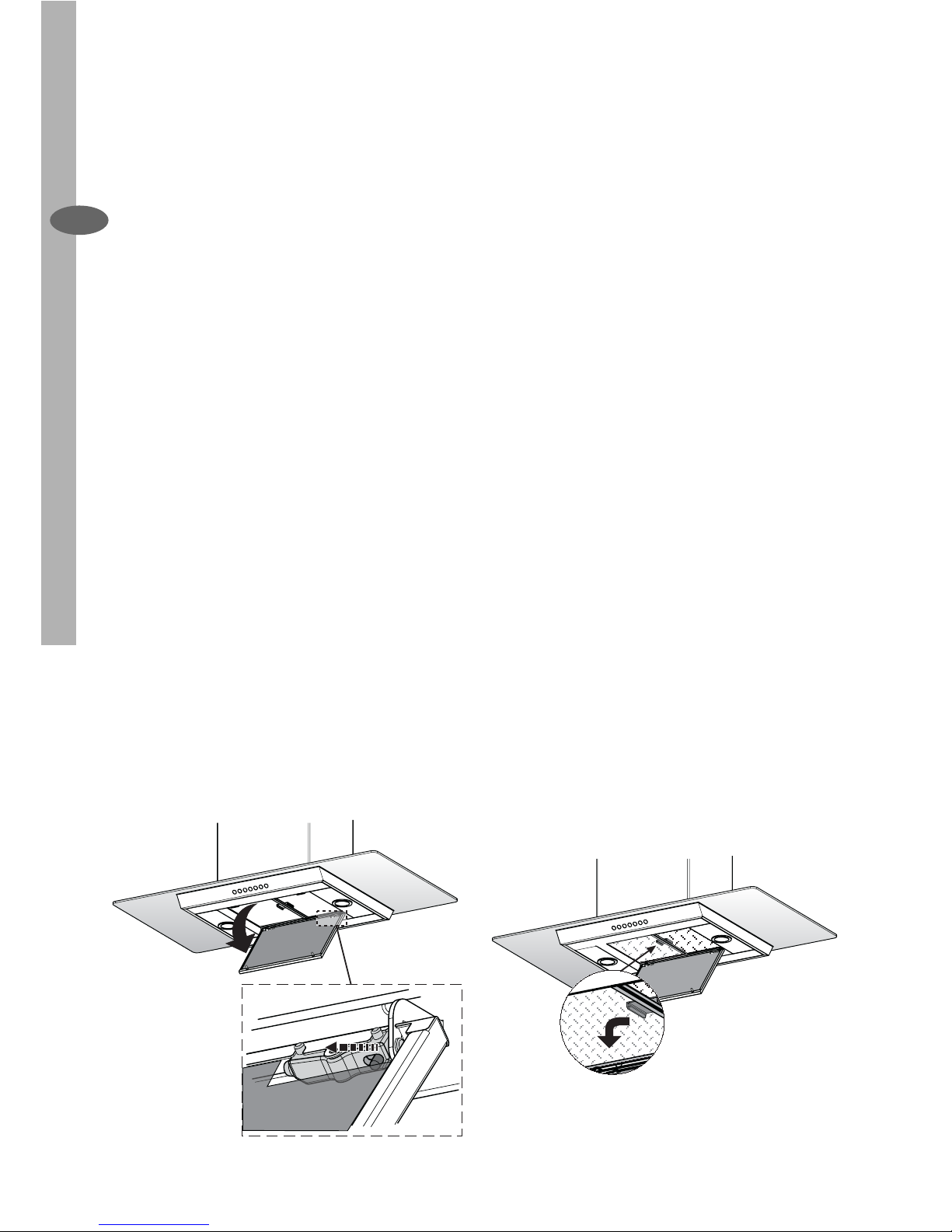

• Entfernen Sie die Fettfilter (s. Ab-
schnitt „Wartung“) und versichern Sie
sich, daß die Kabelverbindung in die
Steckdose des Gebläses einwandfrei
eingesteckt wird.

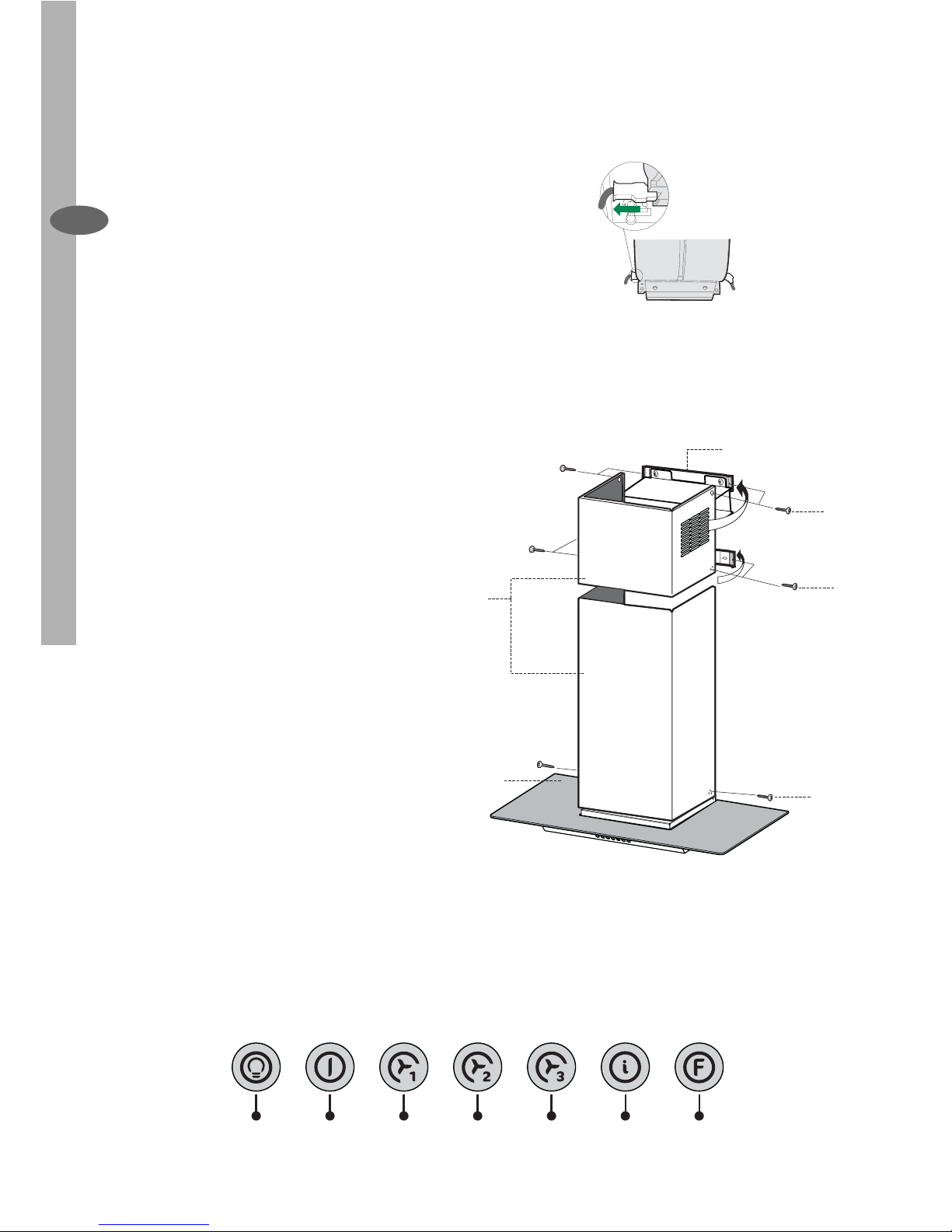

Kaminmontage
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht
auseinanderbiegen, hinter den Bügeln
7.2.1 einhängen und bis zum An-
schlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4
mitgelieferten Schrauben 12c fixie-
ren.
• Überprüfen, ob die Verlängerungen
mit den entsprechenden Kaminstut-
zen übereinstimmen.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des
Kaminteils leicht auseinanderbiegen,
zwischen dem oberen Kaminteil und
der Wand einhängen und bis zum
Anschlag wieder schließen.
• Den unteren Teil seitlich am Hau-
benkörper mit 2 der mitgelieferten
Schrauben 12c fixieren.
BEDIENUNG
Die Haube kann direkt auf die ge-
wünschte Stufe eingeschaltet werden
ohne daß man vorher auf die Gebläse-
taste 0/1 drückt.
L T1 T2 T3 T4 T5 F
1
7.2.1
2.1
2.2
2
12c
12c
12c

Bedienung juno electrolux 11
DE
Taste Grundfunktion Leuchtsignale
Doppelfunktion
L
Ein kurzer Tastendruck schaltet die Beleuchtungsanlage ein
und aus.
Taste
erloschen
Beleuchtung abgeschaltet
Wird die Taste 2 Sekunden lang gedrückt, schaltet sich die
Elektrolumineszenz-Beleuchtung ein und aus. Diese
Funktion ist von der Grundfunktion unabhängig, d.h. die
Beleuchtung und die Elektrolumineszenz können gleichzeitig
eingeschaltet werden. Im Modus „Elektrolumineszens-
Beleuchtung” leuchtet die Taste nicht auf
Taste
erloschen
Beleuchtung abgeschaltet
Taste leuchtet
auf
Beleuchtung eingeschaltet
Taste
erloschen
Elektrolumineszenz
eingeschaltet
T1
Schaltet den Motor unabhängig von der Gebläsestufe ab Taste leuchtet
auf
Motor aktiviert
Taste
erloschen
Motor deaktiviert
T2
Aktiviert den Motor mit der ersten Gebläsestufe Taste leuchtet auf
T3
Bei kurzem Drücken dieser Taste wird der Motor mit der
zweiten Gebläsestufe aktiviert
Taste leuchtet
auf
Zweite Gebläsestufe aktiviert
Wird die Taste cirka 2 Sekunden lang gedrückt, aktiviert
sich die Funktion Delay, d.h. die verzögerte Abschaltung
des Gerätes. Eignet sich zur kompletten Beseitigung
von Restgerüchen. Kann in der Position OFF und den
Gebläsestufen 1, 2, 3 aktiviert werden; kann vorzeitig durch
Drücken jeder beliebigen Taste (T) (mit Ausnahme der Taste
T3) deaktiviert werden. Die Delay-Funktion erfolgt nach
nachstehendem Zeitplan:
1. Stufe / OFF = 20 Minuten
2. Stufe = 15 Minuten
3. Stufe = 5 Minuten
Taste blinkt Delay-Funktion aktiviert
T4
Aktiviert den Motor mit der dritten Gebläsestufe Taste leuchtet auf
T5
Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe.
Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor
eingestellten Sauggeschwindigkeit. Wird diese Funktion bei
abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten
auf die erste Gebläsestufe übergegangen.
Taste leuchtet auf
F
Wird die Taste 4 Sekunden lang gedrückt, erfolgt die
Rückstellung des Filteralarms, der durch Blinken der Taste T1
angezeigt wird. Dieses Verfahren kann nur bei abgeschaltetem
Motor durchgeführt werden.
Taste leuchtet auf Sättigungsanzeige
der Metallfettfilter, die
gewaschen werden
müssen. Der Alarm erfolgt
nach 100 effektiven
Arbeitsstunden der
Haube.
Taste blinkt Sättigungsanzeige der
Aktivkohle-Geruchsfilter,
falls diese aktiviert
wurde; die Filter
sind auszutauschen;
die Metallfettfilter
müssen ebenfalls
gewaschen werden. Die
Sättigungsanzeige des
Aktivkohle-Geruchsfilters
erfolgt nach 200 effektiven
Arbeitsstunden der
Haube. (Aktivierung siehe
Abschn. Geruchsfilter)

12 juno electrolux Wartung
DE
Reinigung der Comfort Panel
• Den Comfort Panel durch Ziehen öff-
nen.
• Die Platte vom Haubenkörper aus-
haken, indem der Hebel des Befesti-
gungsstiftes verschoben wird.
• Die Comfort Panel darf keinesfalls im
Geschirrspüler gewaschen werden.
• Außen mit einem feuchten Lappen
und neutralem Flüssigreiniger säu-
bern.
• Innen mit einem feuchten Lappen und
neutralem Reinigungsmittel säubern;
keine nassen Lappen oder Schwäm-
me oder Wasserstrahl verwenden;
kein Scheuermittel verwenden.
• Am Ende die Platte wieder am Hau-
benkörper einhaken und schließen,
indem der Drehknopf in die dem
Öffnen entgegengesetzte Richtung
gedreht wird.
WARTUNG
Selbsttragender Metallfettfilter
reinigung
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste Fmindestens 4 Sekunden
lang drücken, bis die Taste T1 als Be-
stätigung zu blinken beginnt.
Filterreinigung
• Die Filter können auch im Geschirr-
spüler gereinigt werden und sollten
cirka alle 2 Monate - bzw. bei sehr
intensivem Einsatz auch häufiger -
gereinigt werden.
• Den Comfort Panel durch Ziehen öff-
nen.
• Die Filter einzeln entnehmen, indem
sie zur Rückseite der Gruppe ge-
schoben und gleichzeitig nach unten
gezogen werden.
• Die Filter waschen, darauf achten, sie
nicht zu verbiegen und vor der Re-
montage trocknen lassen.
• Bei der Remontage darauf achten,
dass sich der Griff an der sichtbaren
Außenseite befindet.
• Die Comfort Panel wieder schließen.

Wartung juno electrolux 13
DE
Austauschen der Aktivkohlefil-
ter
Dieser Filter ist weder wasch- noch wie-
derverwendbar und ist auszutauschen,
wenn die Taste Fblinkt oder zumindest
alle 4 Monate. Die Sättigungsanzeige
erfolgt nur, wenn der Gebläsemotor
eingeschaltet ist.
Aktivierung/Deaktivierungder Sätti-
gungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt
die Aktivierung der Sättigungsanzeige
bei der Installation oder später.
• Die Beleuchtung und den Gebläse-
motor abschalten.
• Die Haube vom Stromnetz trennen,
indem der Verbinder des Speiseka-
bels der Motorgruppe gezogen oder
der zwischengeschaltete zweipolige
Schalter oder der Hauptschalter be-
tätigt wird.
• Den Anschluss wieder herstellen,
während die Taste T2 gedrückt gehal-
ten wird.
• Die Taste loslassen; die Tasten L, T2
und Fleuchten pausenlos auf.
• Innerhalb von 3 Sekunden die
Taste Fsolange drücken, bis sie als
Bestätigung zu blinken beginnen:
• 2-maliges Blinken – Sättigungsan-
zeige Aktivkohle-Geruchsfilter AK-
TIVIERT
• 1-maliges Blinken – Sättigungs-
anzeige Aktivkohle-Geruchsfilter
DEAKTIVIERT
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste Fmindestens 4 Sekunden
lang drücken, bis die Taste T1 als Be-
stätigung zu blinken beginnt
Filterwechsel
• Den Confort Panel durch Ziehen öff-
nen.
• Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchs-
filter anhand der entsprechenden
Anhakvorrichtungen demontieren.
• Den neuen Filter montieren, indem er
in seinem Sitz eingehakt wird.
• Die Metallfettfilter wieder montieren.
• Die Confort Panel wieder schließen.

14 juno electrolux Wartung
DE
Auswechseln der Lampen
Halogenlampe 20 W
• Vor dem Auswechseln der Lampen,
die mittels Eindrücken befestigte
Glashalterung aus Metall durch An-
heben der Zwinge entfernen und die
Halterung dabei mit einer Hand stüt-
zen.
• Die Lampe aus der Halterung neh-
men.
• Die Lampe durch eine gleichwertige
ersetzen und bei der Remontage
darauf achten, daß die beiden Ste-
ckerstifte vorschriftsmäßig in die Lam-
penfassung eingeführt werden.
• Die Glashalterung wieder eindrücken.

www.juno-electrolux.de
436003557_02 - 061205
