KD-LHX601
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d’installation/raccordement
Handleiding voor installatie/aansluiting
ENGLISH
This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter
is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealer.
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt. Verfügt Ihr Fahrzeug nicht über diese
Anlage, ist ein Spannungsinverter erforderlich, der
bei JVC Autoradiohändler erworben werden kann.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des
sources de courant continu de 12 V à masse
NEGATIVE . Si votre véhicule n’offre pas ce type
d’alimentation, il vous faut un convertisseur de
tension, que vous pouvez acheter chez un revendeur
d’autoradios JVC.
0104MNMMDWJEIN
EN, GE, FR, NL
LVT1119-005A
[E/EX]
NEDERLANDS
Dit apparaat mag worden gebruikt bij elektrische
systemen die werken op 12 V gelijkstroom met
negatieve aarding. Als uw auto niet is uitgerust met
een dergelijk systeem, is een spanningsomzetter vereist.
Dit instrument kan worden aangeschaft bij JVC car audio
dealers.
INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical installation. If
you have any questions or require information
regarding installation kits, consult your JVC IN-CAR
ENTERTAINMENT dealer or a company supplying
kits.
• If you are not sure how to install this unit correctly,
have it installed by a qualified technician.
Parts list for installation and
connection
The following parts are provided for this unit.
After checking them, please set them correctly.
Teileliste für den Einbau und
Anschluß
Die folgenden Teile werden zusammen mit diesem
Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.
Liste des pièces pour l’installation et
raccordement
Les pièces suivantes sont fournies avec cet appareil.
Après vérification, veuillez les placer correctement.
Lijst van onderdelen die u bij
installatie en aansluiting nodig
hebt
De volgende onderdelen worden bij het apparaat
geleverd.
Installeer ze op de juiste wijze, nadat u ze hebt
gecontroleerd.
A/ B
Hard case/Control panel
Etui/Schalttafel
Etui de transport/Panneau
de commande
Behuizing/Bedieningspaneel
C
Sleeve
Halterung
Manchon
Huis
D
Trim plate
Frontrahmen
Plaque d’assemblage
Sierplaat
E
Power cord
Stromkable
Cordon d’alimentation
Stroomkabel
F
Remote controller
Fernbedienung
Télécommande
Afstandsbediening
G
Battery
Batterie
Pile
Batterij
H
Washer (ø5)
Unterlegscheibe (ø5)
Rondelle (ø5)
Sluitring (ø5) M
CD-ROM (Image Converter)
CD-ROM (Image Converter)
CD-ROM (Image Converter)
CD-ROM (Image Converter)
L
Handles
Griffe
Poignées
Hendels
K
Rubber cushion
Gummipuffer
Amortisseur en caoutchouc
Rubberdop
J
Mounting bolt (M5 x 20 mm)
Befestigungsschraube (M5 x 20 mm)
Boulon de montage (M5 x 20 mm)
Bevestigingsbout (M5 x 20 mm)
I
Lock nut (M5)
Sicherungsmutter (M5)
Ecrou d’arrêt (M5)
Contra-moer (M5)
Removing the unit
• Before removing the unit, release the rear section.
Ausbau des Geräts
• Vor dem Ausbau des Geräts den hinteren Teil
freigeben.
Retrait de l’appareil
• Avant de retirer l’appareil, libérer la section arrière.
Verwijderen van het apparaat
•Voordat u het apparaat verwijdert, moet u het
achtergedeelte losmaken.
CR2025
EINBAU
(IM ARMATURENBRETT)
Die folgende Abbildung zeigt einen typischen
Einbau. Bei irgendwelchen Fragen oder wenn Sie
Informationen hinsichtlich des Einbausatzes
brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese
Einbausätze vertreibt.
•Sind Sie sich über den richtigen Einbau des
Geräts nicht sicher, lassen Sie es von einem
qualifizierten Techniker einbauen.
INSTALLATION (MONTAGE
DANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation
typique. Si vous avez des questions ou avez besoin
d’information sur des kits d’installation, consulter votre
revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.
• Si l’on n’est pas sûr de pouvoir installer
correctement cet appareil, le faire installer par un
technicien qualifié.
INSTALLATIE (INBOUW IN
HET DASHBOARD)
Op de volgende afbeelding kunt u zien hoe de installatie,
normaal gesproken, in zijn werk gaat. Neem bij vragen of
voor meer bijzonderheden over inbouwpakketten contact op
met uw JVC car audio dealer of een dealer of een bedrijf
dat inbouwpakketten levert.
•Als u niet zeker weet hoe u dit apparaat moet installeren,
kunt u dit beter door een daartoe gekwalificeerde
technicus laten doen.
*1When you stand the unit, be careful not to damage the fuse on the rear.
*1Beim Aufstellen des Geräts darauf achten, daß die Sicherung auf der Rückseite nicht beschädigt wird.
*1 Lorsque vous mettez l’appareil à la verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.
*1Wanneer u het apparaat rechtop zet, moet u erop letten dat u de zekering aan de achterkant niet beschadigt.
Do the required electrical connections.
Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.
Réalisez les connexions électriques.
Breng de vereiste elektrische verbindingen tot stand.
Bend the appropriate tabs to hold the sleeve
firmly in place.
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Tordez les languettes appropriées pour
maintenir le manchon en place.
Buig de vereiste lipjes zodat de huls goed op zijn
plaats wordt gehouden.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Die beiden Handgriffe einsetzen und dann
ziehen wie in der Abbildung gezeigt, so daß
das Gerät entfernt werden kann.
Insérez les deux poignées, puis tirez de la
façon illustrée de façon à retirer l’appareil.
Plaats de twee hendels en trek ze vervolgens zoals
afgebeeld naar voren zodat het toestel kan worden
verwijderd.
B
D
L
C
K
C
D
B
B
D
L
*2Fit the protrusions outside the unit.
*2Die Vorsprünge außen am Gerät anpassen.
*2 Fixez les protubérances à l'extérieur de l'appareil.
*2Plaats de uitsparingen buiten het toestel.
J
Install1_LHX601_005A.p65 04.1.15, 6:55 PM1

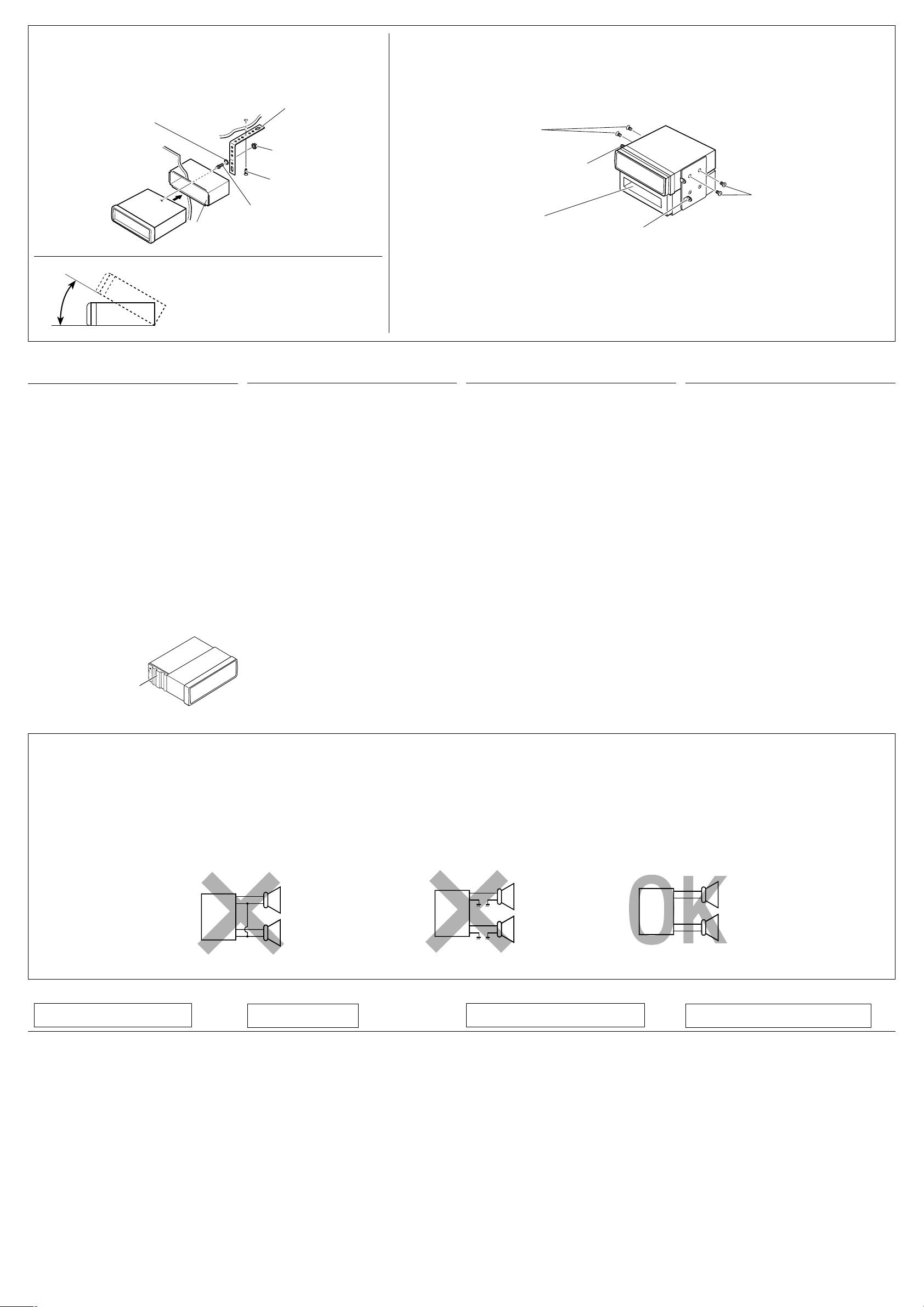

• When installing the unit without using the sleeve / Beim Einbau des Geräts ohne
Halterung / Lors de l’installation de l’appareil scans utiliser de manchon /
Wanneer u het apparaat zonder huis installeert
In a Toyota for example, first remove the car radio and install the unit in its place.
Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.
Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.
Voorbeeld: Bij een Toyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.

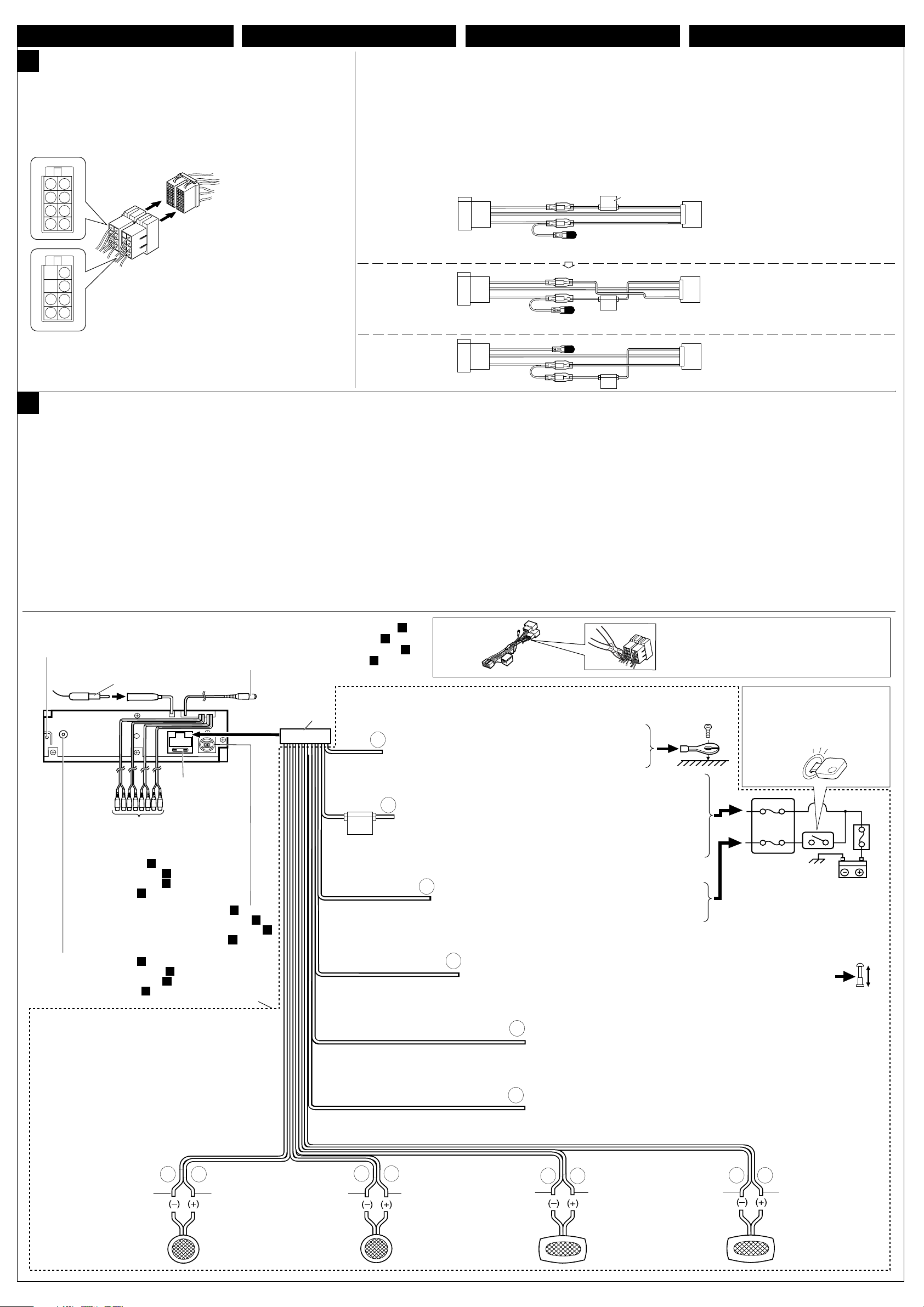

RACCORDEMENTS ELECTRIQUES
Pour éviter tout court-circuit, nous vous
recommandons de débrancher la borne négative de
la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la mise à
la masse de cet appareil au châssis de la
voiture après l’installation.
Remarques:
• Remplacer le fusible par un de la valeur précisée. Si
le fusible saute souvent, consulter votre revendeur
d’autoradios JVC.
• Il est recommandé de connecter des enceintes
avec une puissance de plus de 50 W (les enceintes
arrière et les enceintes avant, avec une impédance
comprise entre 4 Ω et 8 Ω ). Si la puissance
maximum est inférieure à 50 W, changez
“Amp.Gain” pour éviter d’endommager vos
enceintes (voir page 56 du MANUEL
D’INSTRUCTIONS).
• Pour éviter les court-circuits, couvrir les bornes des
fils qui ne sont PAS UTILISÉS avec de la bande
isolante.
• Le dissipateur de chaleur devient très chaud après
usage. Faire attention de ne pas le toucher en
retirant cet appareil.
ELEKTRISCHE ANSCHLÜSSE
Zur Vermeidung von Kurzschlüssen empfehlen wir,
daß Sie den negativen Batterieanschluß abtrennen
und alle elektrischen Anschlüsse herstellen, bevor
das Gerät eingebaut wird.
•Sicherstellen, daß das Gerät nach dem Einbau a
Chassis des Fahrzeugs geerdet wird.
Hinweise:
• Die Sicherung mit einer der entsprechenden
Nennleistung ersetzen. Brennt die Sicherung
häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.
• Es wird empfohlen, Lautsprecher mit einer
Maximalleistung von mehr als 50 W anzuschließen
(sowohl hinten als auch vorne, mit einer Impedanz
von 4Ωbis 8 Ω). Wenn die Maximalleistung
weniger als 50 W beträgt, stellen Sie „Amp.Gain“
anders ein, um Schäden an den Lautsprechern zu
vermeiden (siehe Seite 56 der
BEDIENUNGSANLEITUNG).
• Zur Vermeidung eines Kurzschlusses die
Anschlußklemmen der NICHT VERWENDETEN
Leitungen mit Isolierklebeband umwickeln.
• Das Abstrahlblech wird nach dem Gebrauch sehr
heiß. Beim Ausbau des Geräts darauf achten, das
Abstrahlblech nicht zu berühren.
ELEKTRISCHE VERBINDINGEN
Om kortsluiting te voorkomen adviseren wij u om de
minpool van de accu los te maken en alle elektrische
verbindingen tot stand te brengen voordat u het apparaat in
de auto installeert.
• Aard dit toestel beslist weer op het chassis van
de auto na het installeren.
Opmerkingen:
• Vervang de zekering door een exemplaar met het
aangegeven vermogen. Als de zekering vaak doorslaat,
moet u uw JVC car audio dealer raadplegen.
• Sluit bij voorkeur luidsprekers met een hoger maximaal
vermogen dan 50 W (zowel achter als voor, met een
impedantie van 4Ωt/m 8 Ω) aan. Indien het maximale
vermogen lager dan 50 W is, moet u “Amp.Gain” in de
andere stand stellen zodat de luidsprekers niet kunnen
worden beschadigd (zie bladzijde 56 van de
GEBRUIKSAANWIJZING).
• Om kortsluiting te voorkomen, moet u de
aansluitklemmen van ONGEBRUIKTE gekleurde draden
met isolatieband bedekken.
• De warmte-opnemer kan na gebruik erg heet worden.
Raak de warmte-opnemer niet aan wanneer u dit apparaat
van zijn plaats haalt.
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws are
used, they could damage the unit.
Hinweis : Beim Anbringen des Gerät an der Konsole sicherstellen, daß 8 mm lange Schrauben verwendet werden.
Werden längere Schrauben verwendet, können sie das Gerät beschädigen.
Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 8 mm.
Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
Opmerking : Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 8 mm lange schroeven gebruiken. Als u langere
schroeven gebruikt, kan het apparaat worden beschadigd.
• When using the optional stay / Beim Verwenden der
Anker-Option / Lors de l’utilisation du hauban en option
/ Wanneer u de steun gebruikt (facultatief)
ELECTRICAL CONNECTIONS
To prevent short circuits, we recommend that you
disconnect the battery’s negative terminal and make
all electrical connections before installing the unit.
•Be sure to ground this unit to the car’s chassis
again after installation.
Notes:
• Replace the fuse with one of the specified rating. If
the fuse blows frequently, consult your JVC IN-CAR
ENTERTAINMENT dealer.
• It is recommended to connect to the speakers with
maximum power of more than 50 W (both at the
rear and at the front, with an impedance of 4 Ωto 8
Ω). If the maximum power is less than 50 W, change
“Amp.Gain” setting to prevent the speakers from
being damaged (see page 56 of the
INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of the
UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be
careful not to touch it when removing this unit.
Heat sink
Abstrahlblech
Dissipateur de chaleur
Warmte-opnemer
Bracket*
Konsole*
Support*
Console*
Bracket*
Konsole*
Support*
Console*
* Not included with this unit.
* Nicht Teil dieses Geräts.
*
Non fourni avec cet appareil.
*Niet meegeleverd.
Flat type screws (M5 x 8 mm)*
Senkkopfschrauben (M5 x 8 mm)*
Vis à tête plate (M5 x 8 mm)*
Platkopschroeven (M5 x 8 mm)*
Pocket
Taschen
Poche
Zak
Flat type screws (M5 x 8 mm)*
Senkkopfschrauben (M5 x 8 mm)*
Vis à tête plate (M5 x 8 mm)*
Platkopschroeven (M5 x 8 mm)*
Screw (option)
Schraube (Option)
Vis (en option)
Schroef (facultatief)
Stay (option)
Anker (Option)
Hauban (en option)
Steun (facultatief)
Fire wall
Feuerwand
Cloison
Brandscherm
Dashboard
Armaturenbrett
Tableau de bord
Dashboard
Install the unit at an angle of less than 30˚.
Stellen Sie das Gerät mit einem Winkel von
weniger als 30˚ auf.
Installez l’appareil avec un angle de moins de 30˚.
Installeer het toestel met een hoek kleiner dan 30˚.
PRECAUTIONS on power supply
and speaker connections:
•DO NOT connect the speaker leads of the
power cord to the car battery; otherwise, the
unit will be seriously damaged.
• BEFORE connecting the speaker leads of the
power cord to the speakers, check the speaker
wiring in your car.
VORSICHTSMASSREGELN beim
Anschließen der Stromversorgung
und Lautsprecher:
•Die Lautsprecherleitungen des Netzkabels
NICHT an der Autobatterie anschließen, da
sonst das Gerät schwer beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen
des Spannunsgversorgungskabels an die
Lautsprecher, die Lautsprecherverdrahtung in Ihrem
Auto überprüfen.
PRECAUTIONS sur l’alimentation et
la connexion des enceintes:
•NE CONNECTEZ PAS les fils d’enceintes du
cordon d’alimentation à la batterie; sinon,
l’appareil serait sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon
d’alimentation aux enceintes, vérifiez le câblage
des enceintes de votre voiture.
VOORZORGSMAATREGELEN bij het
verbinden van de
stroomkabeldraad met de
speakers:
•Verbind de speakerdraden van de stroomkabel
NIET met de accu van de auto; als u dit wel
doet, zal het apparaat ernstige schade
oplopen.
• VOORDAT u de speakerdraden van de stroomkabel
met de speakers verbindt, moet u de bedrading van de
speakers in uw auto controleren.
TROUBLESHOOTING
•The fuse blows.
* Are the red and black leads connected correctly?
•Power cannot be turned on.
* Is the yellow lead connected?
•No sound from the speakers.
* Is the speaker output lead short-circuited?
•Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers
grounded in common?
•Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s
chassis using shorter and thicker cords?
•Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers
grounded in common?
L
R+
-
+
-
+
-
+
-
L
R+
-
+
-
+
-
+
-
L
R+
-
+
-
+
-
+
-
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés
correctement?
• L’appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d’enceinte est-il àla masse?
* Les bornes “–” des enceintes gauche et droit sont-
elles mises ensemble àla masse?
• Interférence avec les sons.
* La prise arrière de mise àla terre est-elle
connectée au châssis de la voiture avec un cordon
court et épais?
• L’appareil devient chaud.
* Le fil de sortie d’enceinte est-il àla masse?
* Les bornes “–” des enceintes gauche et droit sont-
elles mises ensemble àla masse?
FEHLERSUCHE
• Die Sicherung brennt durch.
*Sind die roten und schwarzen Leitungen richtig
angeschlossen?
• Stromversorgung kann nicht eingeschaltet
werden.
*Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
*Ist die Lautsprecherausgangsleitung
kurzgeschlossen?
• Ton verzerrt.
*Ist die Lautsprecherausgangsleitung geerdet?
*Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang.
*Ist die hintere Erdungsklemme mit kürzeren und
dickeren Kabeln an das Fahrzeugchassis
angeschlossen?
• Gerät wird heiß.
*Ist die Lautsprecherausgangsleitung geerdet?
*Sind die (–) Anschlußklemmen der linken und
rechten Lautsprecher zusammen geerdet?
PROBLEMEN OPLOSSEN
• De zekering slaat door.
*Zijn de rode en de zwarte draden op de juiste manier
aangesloten?
• De stroom kan niet worden ingeschakeld.
*Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
*Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
*Is de uitgaande speakerdraad geaard?
*Zijn de “–” polen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
• Geluid wordt door ruis gestoord.
*Is de aarde-aansluiting achter met gebruik van kortere en
dikkere snoeren met het chassis van de auto verbonden?
• Het apparaat raakt verhit.
*Is de uitgaande speakerdraad geaard?
*Zijn de “–” polen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
I
H
J
C
2
Install2_LHX601_005A.p65 04.1.15, 6:55 PM2

3
1
2
3
4
5
7
6
2
(ILLUMINATION)
P
L
O
M
N
AB
GH
CD
EF
4
15
3
J
*
FRANÇAIS
DEUTSCH NEDERLANDS
ENGLISH
If your car is equipped with the ISO connecter
Wenn Ihr Auto mit ISO-Steckern ausgestattet ist
Si votre voiture est équippée d’un connecteur ISO
Indien uw auto is uitgerust met de ISO-connector
• Connect the ISO connectors as illustrated.
•Die ISO-Stecker wie abgebildet anschließen.
•
Connectez les connecteurs ISO comme montré sur l’illustration.
•Sluit de ISO-connectoren aan zoals op het voorbeeld is aangegeven.
1
Cut the ISO connector
Den ISO Stecker abscheiden
Coupez le connecteur ISO
Knip de connector ISO
From the car body
Von der Karosserie
De la carrosserie de la voiture
Vanaf de auto
ISO connector of the supplied power cord
ISO-Stecker am Stromkabel
Connecteur ISO pour le cordon
d’alimentation fourni
ISO-connector van het meegeleverde snoer
For some VW/Audi or Opel (Vauxhall) automobile
Für manche VW/Audi oder Opel (Vauxhall) Fahrzeuge
Pour certaine voiture VW/Audi ou Opel (Vauxhall)
Voor bepaalde modellen VW/Audi of Opel (Vauxhall) geldt
You may need to modify the wiring of the supplied power cord as illustrated.
• Contact your authorized car dealer before installing this unit.
Sie müssen evtl. die Verdrahtung des mitgelieferten Stromkabels wie abgebildet ändern.
•Wenden Sie sich an Ihre Vertragswerkstatt, bevor Sie das Gerät einbauen.
Vous aurrez peut-être besoin de modifier le câblage du cordon d’alimentation fourni comme montré sur l’illustration.
• Contactez votre revendeur automobile autorisé avant d’installer l’appareil.
Wellicht moet u de bedrading van het meegeleverde snoer als in het voorbeeld aanpassen.
• Neem contact op met uw offici’le autodealer alvorens dit apparaat te installeren.
Original wiring
Originalverdrahtung
Câblage original
Originele bedrading
Modified wiring 1
Geänderte
Verdrahtung 1
Câblage modifié 1
Aangepaste bedrading 1Red/Rot/
Rouge/ Rood
Modified wiring 2
Geänderte
Verdrahtung 2
Câblage modifié 2
Aangepaste bedrading 2
Red/Rot/ Rouge/ Rood
Red/Rot/
Rouge/ Rood Red/Rot/
Rouge/ Rood
Ye l l o w / Gelb /Jaune/ Geel
Yellow/Gelb /Jaune/ Geel
Red/Rot/ Rouge/ Rood
Red/Rot/
Rouge/ Rood
Ye l l o w / Gelb
/Jaune/ Geel Use modified wiring 2if the unit does not turn on.
Geänderte Verdrahtung 2verwenden, wenn das
Gerät so nicht an geht.
Utilisez le câblage modifié 2 si l’appareil ne se
met pas sous tension.
Pas de bedrading 2aan indien het apparaat niet
reageert bij inschakelen.
Red/Rot/ Rouge/ Rood
ISO connector
ISO-Stecker
Connecteur ISO
ISO-connector
Yellow/Gelb /Jaune/ Geel Ye l l o w / Gelb
/Jaune/ Geel
Red/
Rot/
Rouge/
Rood
Red/Rot/
Rouge/ Rood
Yellow/Gelb
/Jaune/ Geel
Connections without using the ISO connecters / Anschlüsse ohne ISO-Stecker / Connexions sans l’utilisation des connecteurs ISO / Verbindingen
zonder ISO-connectoren
View from the lead side
Ansicht von der
Leitungsseite
Vue à partir du côté des fils
Aanzicht vanaf het snoer
Vor dem Anschließen: Die Verdrahtung im
Fahrzeug sorgfältig überprüfen. Falsche
Anschlüsse können ernsthafte Schäden am
Gerät hervorrufen.
Die Leiter des Stromkabels und die Leiter des
Anschlusses im Fahrzeug können sich farblich
unterscheiden.
1 Den ISO-Stecker abschneiden.
2 Die farbigen Adern des Stromkabels in der
Reihenfolge anschließen, wie in der
Abbildung unten gezeigt.
3 Das Antennenkabel anschließen.
4 Die Kabelbäume am Gerät anschließen.
Before connecting: Check the wiring in the
vehicle carefully. Incorrect connection may cause
serious damage to this unit.
The leads of the power cord and those of the
connector from the car body may be different in
colour.
1 Cut the ISO connector.
2 Connect the colored leads of the power cord
in the order specified in the illustration below.
3 Connect the aerial cord.
4 Finally connect the wiring harness to the unit.
Avant de commencer la connexion:
Vérifiez
attentivement le câblage du véhicule. Une
connexion incorrecte peut endommager
sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des
connecteurs du châssis de la voiture peuvent
être différents en couleur.
1Coupez le connecteur ISO.
2Connectez les fils colorés du cordon
d’alimentation dans l’ordre spécifié sur
l’illustration ci-dessous.
3Connectez le cordon d’antenne.
4Finalement, connectez le faisceau de fils à
l’appareil.
Alvorens de verbindingen tot stand te
brengen: Moet u de bedrading in de auto
zorgvuldig. Het apparaat kan door verkeerde
verbindingen ernstige schade oplopen.
De draden van het stroomsnoer verschillen mogelijk
van kleur metde aansluitingen op het chassis van de
auto.
1 Knip de ISO-connector los.
2 Verbind de gekleurde draden van het stroomsnoer
in de afbeelding hieronder aangegeven volgorde.
3 Sluit de antenne aan.
4 Verbind de draadbundel daarna met het apparaat.
EF
B
D
H
G
A
C
N
J
I
K
M
L
P
O
A
B
LINE OUT (FRONT)
LINE OUT (REAR)
LINE IN
SUBWOOFER OUT
(see diagram C)
(siehe Schaltplan C)
(voir le diagramme C )
(zie schema C)
Rear ground terminal
Hintere Erdungscan–schlußklemme
Borne arrière de masse
Massaklem aan de achterkant
To steering wheel remote controller (see diagram D)
An Lenkradfernbedienung (siehe Schaltplan D)
Pour la télécommande de volant (voir le diagramme D )
Naar stuurwiel-afstandsbediening (zie schema D)
To CD changer (see diagram C)
An CD-Wechsler (siehe Schaltplan C)
Au changeur de CD (voir le diagramme C )
Naar CD-wisselaar (zie schema C)
15 A fuse
15 A Sicherung
Fusible 15 A
Zekering 15 A
To DAB aerial (see diagram E )
An DAB-Antenne (siehe Schaltplan E )
Àl’antenne DAB (voir le diagramme E )
Naar DAB-antenne (zie schema E )
*
2
Before checking the operation of this unit prior to installation,
this lead must be connected, otherwise power cannot be
turned on.
*
2
Vor der Überprüfung der Funktionsfähigkeit des Geräts vor
dem Einbau, muß diese Leitung angeschlossen werden, da
sonst die Stromversorgung nicht eingeschaltet werden
kann.
*
2
Pour vérifier le fonctionnement de cet appareil avant
installation, ce fil doit être raccordé, sinon l’appareil ne peut
pas être mis sous tension.
*
2
Voordat u controleert of het apparaat werkt (alvorens het te
installeren), moet deze draad aangesloten zijn. Als dit niet het
geval is, kan de stroom niet worden ingeschakeld.
Left speaker (rear)
Linker Lautsprecher (hinten)
Enceinte gauche (arrière)
Linkerspeaker (achterin)
Right speaker (front)
Rechter Lautsprecher (vorne)
Enceinte droit (avant)
Rechterspeaker (voorin)
Left speaker (front)
Linker Lautsprecher (vorne)
Enceinte gauche (avant)
Linkerspeaker (voorin)
Right speaker (rear)
Rechter Lautsprecher
(hinten)
Enceinte droit (arrière)
Rechterspeaker (achterin)
Black
Schwarz
Noir
Zwart
Gray with black stripe
Grau mit schwarzem Streifen
Gris avec bande noire
Grijs met zwarte streep
White
Weiß
Blanc
Wit
White with black stripe
Weiß mit schwarzem
Streifen
Blanc avec bande noire
Wit met zwarte streep
Green with black stripe
Grün mit schwarzem Streifen
Vert avec bande noire
Groen met zwarte streep
Gray
Grau
Gris
Grijs
Green
Grün
Vert
Groen
Purple with black stripe
Lila mit schwarzem Streifen
Violet avec bande noire
Paars met zwarte streep
Purple
Lila
Violet
Paars
*1 Not included with this unit / *1 Wird nicht mit Gerät mitgeliefert /
*1 Non fourni avec cet appareil / *1 Niet bij het apparaat inbegrepen
Yellow *
2
Gelb *
2
Jaune *
2
Geel *
2
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
Blauw met witte streep
Red
Rot
Rouge
Rood
Orange with white stripe
Orange mit weißem Streifen
Orange avec bande blanche
Oranje met witte streep
Brown
Braun
Marron
Bruin
*1
To metallic body or chassis of the car
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Au corps métallique ou châssis de la voiture
Naar metalen ondergrond of chassis van de auto
Ignition switch
Zündschalter
Interrupteur d’allumage
Contactschakelaar
*1
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Zur einer stromführenden Anschlußklemme im Sicherungsblock zum
Anschließen an die Autobatterie (Umgehen des Zündschalters) (konstant
12 V)
Àune borne sous tension du porte-fusible connectée àla batterie de la
voiture (en dérivant l’interrupteur d’allumage) (12 V constant)
Naar een onder spanning staande aansluitklem in het zekeringblok die is
aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)
(constant 12 V)
Fuse block
Sicherungsblock
Porte-fusible
Zekeringblok
To an accessory terminal in the fuse block
Zur einer Zubehöranschlußklemme im Sicherungsblock
Àune borne accessoire du porte-fusible
Naar een aansluitklem in het zekeringblok
To the remote lead of other equipment or power aerial if any (200 mA max.)
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden
(max. 200 mA)
Au fil de télécommande de l’autre appareil ou àl’antenne automatique s’il y en a une
(200 mA max.)
Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig (200 mA
max.)
To cellular phone system
Zur Mobiltelefon
Àun système de téléphone cellulaire
Naar het mobiele-telefoonsysteem
To car light control switch
Zur Autolichtschalter
Àl’interrupteur d’éclairage de la voiture
Naar de schakelaar voor de autoverlichting
* Choking coil
* Drosselspule
* Bobine d’arrêt
* Smoorspoel
Install3_LHX601_005A.p65 04.1.15, 6:56 PM3

4
1
2
LL
RR
R
L
R
L
EF
B
D
H
G
A
C
INPUT
R
L
LINE OUT (FRONT)
LINE OUT (REAR)
L
L
R
INPUT
R
L
L
R
R
You can connect an amplifier and other equipment to
upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to
the remote lead of the other equipment so that it
can be controlled through this unit.
•For amplifier only:
– Disconnect the speakers from this unit, connect
them to the amplifier. Leave the speaker leads
of this unit unused.
– You can switch off the built-in amplifier and send
the audio signals only to the external amplifier(s)
to get clear sounds and to prevent internal heat
built-up inside the unit. See page 56 of
INSTRUCTIONS (separate volume).
– The line output level of this unit is kept high to
maintain the hi-fi sounds reproduced from this
unit.
When connecting an external amplifier to this
unit, turn down the gain control on the external
amplifier to obtain the best performance from this
unit.
Sie können einen Verstärker oder ein anderes Gerät
anschließen, um Ihre Autostereoanlage zu erweitern.
•Schließen Sie das Fernbedienungskabel (blau mit
weißem Streifen) an das Fernbedienungskabel des
anderen Geräts an, so daß es über dieses Gerät
gesteuert werden kann.
•Nur für den Verstärker:
– Die Lautsprecher von diesem Gerät abtrennen und
am Verstärker anschließen. Die
Lautsprecherleitungen dieses Geräts unbenutzt
lassen.
–Sie können den eingebauten Verstärker ausschalten
und die Audio-Signale nur an die externe
Komponente senden, um ein klares Klangbild zu
erhalten und um eine interne Wärmeentwicklung
innerhalb des Geräts zu verhindern. Siehe Seite 56
der BEDIENUNGSANLEITUNG (separates
Dokument).
–Der Ausgangspegel dieses Geräts wird auf einem
hohen Wert gehalten, um den Hifi-Klang zu
unterstützen, den dieses Gerät reproduziert.
Wenn Sie einen externen Verstärker an dieses Gerät
anschließen, stellen Sie den Verstärkungsregler des
externen Verstärkers herunter, um die bestmögliche
Leistung dieses Geräts zu erzielen.
Vous pouvez connecter un amplificateur ou autre
appareil pour améliorer votre système autoradio.
• Connectez le fil de commande à distance (bleu
avec bande blanche) au fil de commande à distance
de l’autre appareil de façon qu’il puisse être
commandé via cet appareil.
•Pour l’amplificateur seulement:
– Déconnectez les enceintes de cet appareil et
connectez-les à l’amplificateur. Laissez les fils
d’enceintes de cet appareil inutilisés.
– Vous pouvez désactiver l’amplificateur intégré et
envoyer les signaux audio uniquement à un ou
plusieurs amplificateurs extérieurs afin d’obtenir un
son clair et pour éviter un échauffement interne de
l’appareil. Référez-vous à la page 56 du MANUEL
D’INSTRUCTIONS (volume séparé).
– Le niveau de sortie de ligne de cet appareil est
maintenu à un niveau élevé pour maintenir une
qualité Hi-Fi pour les sons reproduits par cet
appareil.
Lors de la connexion d’un amplificateur extérieur à
cet appareil, diminuez le réglage du gain sur
l’amplificateur extérieur pour obtenir les meilleures
performances de cet appareil.
Het is mogelijk om uw autostereosysteem uit te breiden met
een versterker of andere apparatuur.
• Verbind de externe kabel (blauw met witte streep) met de
externe kabel van het andere apparatuur zodat deze op
afstand vanaf deze apparaat kan worden bediend.
•Alleen voor een versterker:
–Koppel de speakers van dit apparaat los en
verbind ze aan de versterker.
– U kunt de ingebouwde versterker uitschakelen zodat de
audiosignalen uitsluitend via de externe versterker(s)
worden gestuurd voor een helder geluid en het
voorkomen van oververhitting van het toestel. Zie
bladzijde 56 van de GEBRUIKSAANWIJZING (apart
boekje).
– Het uitgangsniveau van het geluid is hoog om het hifi-
geluid van deze eenheid te behouden.
Wanneer u een extern apparaat op deze eenheid
aansluit, moet u erop letten dat u de versterkingsfactor
van de externe versterker laag houdt, zodat deze
eenheid de beste prestaties levert.

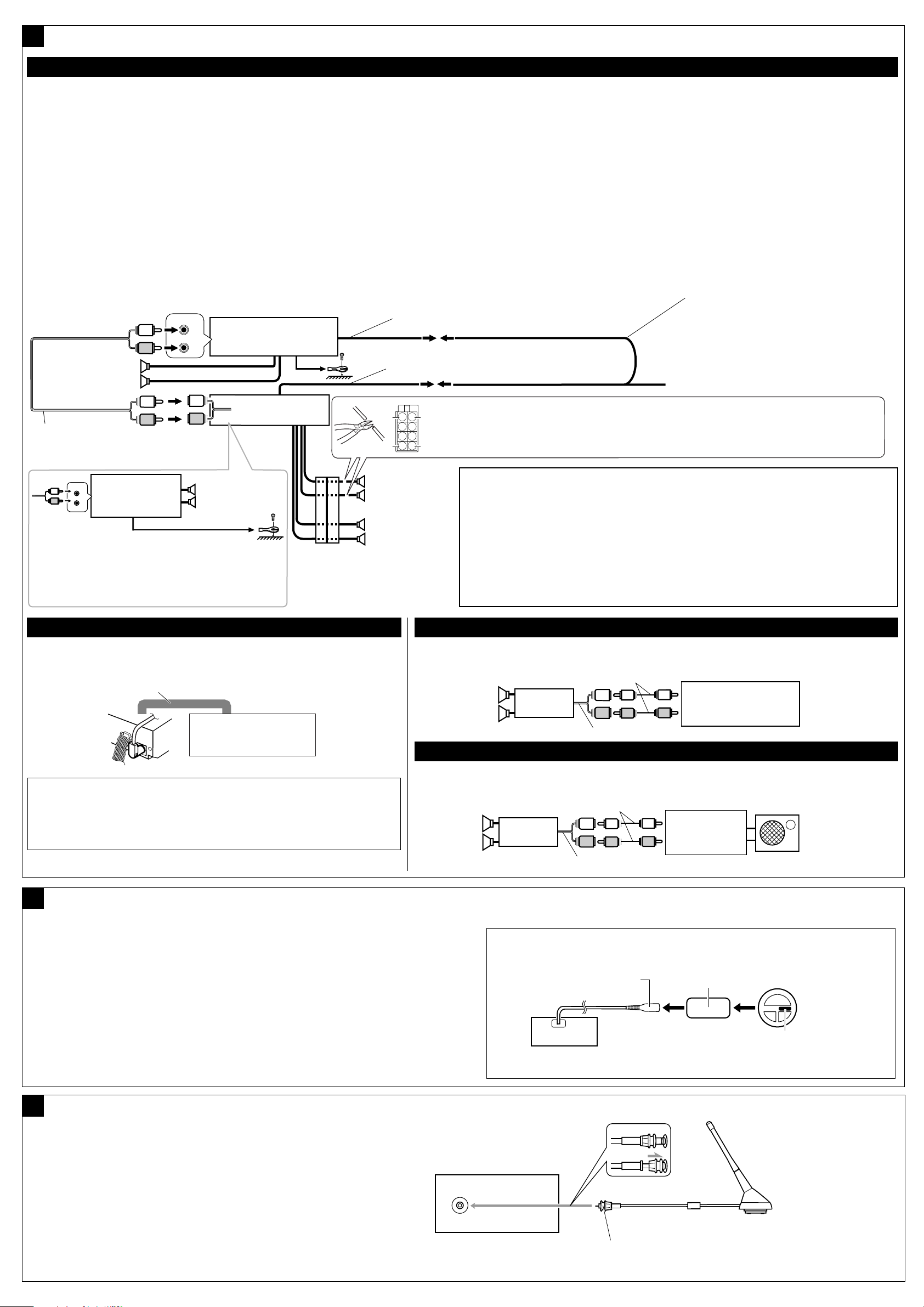

KD-LHX601
CAUTION / VORSICHT / PRECAUTION / LET OP!:
• Before connecting the CD changer, make sure that the unit is turned off.
•Bevor Sie den CD-Wechsler anschließen, vergewissern Sie sich, daß das Gerät
ausgeschaltet ist.
• Avant de connecter le changeur CD, s’assurer que l’unité est éteinte.
•Zorg ervoor dat het apparaat is uitgeschakeld alvorens u de CD-wisselaar aansluit.
Connecting cord supplied for your CD changer
Verbindungskabel, das zum Lieferumfang des CD-Wechsler gehört
Cordon de connexion fourni avec votre changeur CD
Verbindingskabel die met de CD-wisselaar wordt meegeleverd
Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d’autres appareils /
Aansluitingen voor het toevoegen van andere apparatuur
Amplifier / Verstärker / Amplificateur / Versterker
Rear speakers
Hintere Lautsprecher
Enceintes arrière
Achterspeakers
Front speakers
Vordere Lautsprecher
Enceintes avant
Voorspeakers
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
Signal cord (not supplied with this unit)
Einzelleitung (nicht mit diesem Gerät mitgeliefert)
Cordon de signal (non fourni avec cet appareil)
Signaalkabel (wordt niet bij dit apparaat geleverd)
Remote lead / Fernbedienungsleitung
Fil d’alimentation à distance / Antennedraad
You can connect another power amplifier for front speakers.
Sie können einen anderen Leistungsverstärker für die vorderen
Lautsprecher anschließen.
Vous pouvez connecter un autre amplificateur de puissance
pour les enceintes avant.
U kunt nog een eindversterker voor de voorspeakers aansluiten.
*4Cut the rear speaker leads of the car’s ISO connector and connect them to the amplifier.
*4Die Leitungen des ISO-Steckers der hinteren Lautsprecher durchtrennen und am Verstärker anschließen.
*4 Coupez les fils des enceintes arrière du connecteur ISO de la voiture et connectez-les à l’amplificateur.
*4Knip de draden van de achterste luidspreker van de ISO-connector van de auto door en sluit deze draden aan op de versterker.
CD changer / CD-Wechsler / Changeur CD / CD-wisselaar
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
Rear speakers
Hintere Lautsprecher
Enceintes arrière
Achterspeakers
Front speakers
Vordere Lautsprecher
Enceintes avant
Voorspeakers
*3Firmly attach the ground wire to the metallic body or to the chassis of the car—to the place not coated with
paint (if coated with paint, remove the paint before attaching the wire). Failure to do so may cause damage
to the unit.
*3Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kntaktstelle
darf nicht lackiert sein (sollte die Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle,
bevor Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß angeschlossen wird, kann
dieses Gerät beschädigt werden.
*3 Attachez solidement le fil de mise à la masse au châssis métallique de la voiture—à un endroit qui n’est
pas recouvert de peinture (s’il est recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil).
L’appareil peut être endommagé si cela n’est pas fait correctement.
*3Bevestig de aardedraad goed met een metalen onderdeel of het chassis van de auto—bevestig op een
niet-gelakt gedeelte (indien gelakt, schuur dan af alvorens de draad te bevestigen). Het toestel kan worden beschadigd
indien de aardedraad niet goed is aangesloten.
Y-connector (not supplied with this unit)
Y-Anschluß (nicht mitgeliefert)
Connecteur Y (non fourni avec cet appareil)
Y-connector (niet meegeleverd)
Remote lead (Blue with white stripe)
Fernbedienungsleitung (Blau mit weißem Streifen)
Fil d’alimentation à distance (Bleu avec bande blanche)
Antennedraad (Blauw met witte streep)
*3
*3
KD-LHX601 *4*4
*4
*4
Signal cord (not supplied for this unit)
Einzelleitung (nicht mit diesem Gerät mitgeliefert)
Cordon de signal (non fourni avec cet appareil)
Signaalkabel (niet meegeleverd)
SUBWOOFER OUT
Signal cord (not supplied for this unit)
Einzelleitung (nicht mit diesem Gerät mitgeliefert)
Cordon de signal (non fourni avec cet appareil)
Signaalkabel (wordt niet bij dit apparaat geleverd)
Subwoofer
Subwoofer
Caisson de grave
Subwoofer
External Component / Externe Komponente / Appareil extérieur / Extern apparaat
External component
Externe Komponente
Appareil extérieur
Extern apparaat
LINE IN
JVC CD changer
CD-Wechsler von JVC
Changeur CD JVC
JVC CD-wisselaar
JVC Amplifier
JVC Verstärker
JVC Amplificateur
JVC Versterker
KD-LHX601
KD-LHX601
Connecting to the DAB aerial /Anschließen an die DAB-Antenne /Connexion à l’antenne DAB/ Verbinden van de DAB-antenne
Subwoofer / Subwoofer / Caisson de grave / Subwoofer
SMB type connector
SMB-Steckverbindung
Connecteur de type SMB
SMB-type stekker
If you connect the DAB aerial with the booster (not supplied), you can allow this unit to supply the
power to the aerial (see page 23 of the INSTRUCTIONS).
Wenn Sie die DAB-Antenne mit dem Booster (nicht mitgeliefert) anschließen, können Sie die
Stromversorgung zur Antenne über dieses Gerät herstellen (siehe Seite 23 in der
BEDIENUNGSANLEITUNG).
Si vous connectez l’antenne DAB avec un suramplificateur (non fourni), vous pouvez utiliser cet
appareil pour alimenter l’antenne (référez-vous à la page 23 du MANUEL D’INSTRUCTIONS).
Indien u een DAB-antenne met spanningsverhoger (niet bijgeleverd) heeft, kunt u stroom via dit toestel
naar de antenne sturen (zie bladzijde 23 van de GEBRUIKSAANWIJZING).
Connecting to the steering wheel remote controller / Anschluß an die Lenkradfernbedienung / Connexion de la télécommande de volant /
Verbinden met de stuurwiel-afstandsbediening
If your car is equipped with the steering wheel remote controller, you can operate this receiver using the
controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required. Consult
your JVC IN-CAR ENTERTAINMENT dealer for details.
Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern.
Hierfür ist ein für Ihr Fahrzeug passender Radio-Lenkrad-Fernbedienungsadaption von JVC (nicht im
Lieferumfang enthalten) erforderlich. Für weitere Einzelheiten wenden Sie sich an Ihren JVC
Autoradiohändler.
Si votre voiture est munie d’une télécommande de volant, vous pouvez commander cet autoradio en utilisant
la télécommande. Pour le faire, un adaptateur pour télécommande au volant (non fourni) correspondant à
votre voiture est nécessaire. Consultez votre revendeur d’autoradio JVC pour les détails.
Indien uw auto een stuurwiel-afstandsbediening heeft, kunt u deze receiver met die afstandsbediening bedienen. Hiervoor
heeft u echter een JVC adapter voor stuurwiel-afstandsbediening (niet bijgeleverd) nodig die geschikt is voor uw auto.
Raadpleeg uw JVC car audio dealer voor details.
Steering wheel remote input
Eingang für Lenkradfernbedienung
Entrée de la télécommande de volant
Ingang stuurwiel-afstandsbediening
OE remote adapter (not supplied)
Radio-Lenkrad-Fernbedienungsadaption
(nicht im Lieferumfang enthalten)
Adaptateur pour télécommande au volant (non fourni)
Adapter voor stuurwiel-afstandsbediening (niet bijgeleverd)
Steering wheel remote controller (equipped in the car)
Lenkradfernbedienung (im Fahrzeug installiert)
Télécommande de volant (installée dans la voiture)
Stuurwiel-afstandsbediening (in de auto)
KD-LHX601
C
D
E
DAB aerial with the booster
(not supplied)
DAB-Antenne mit dem
Booster (nicht mitgeliefert)
Antenne DAB avec un
suramplificateur (non fourni)
DAB-antenne met
spanningsverhoger (niet
bijgeleverd)
To the remote lead of other equipment or power aerial if any
Zum Zusatzkabel des anderen Geräts oder der
Motorantenne, sofern vorhanden
Au fil de télécommande de l’autre appareil ou à l’antenne
automatique s’il y en a une
Naar afstandsdraad van andere apparatuur of antenne met circuit
indien aanwezig
KD-LHX601
Install4_LHX601_005A.p65 04.1.15, 6:56 PM4
