JVC INSTRUCTIONS
SPEAKER SYSTEM
SX-F300WD
BEDIENUNGSANLEITUNG: LAUTSPRECHERSYSTEM
MANUEL D1NSTRUCTIONS: SYSTEME DES ENCEINTES
GEBRUIKSAANWIJZING: LUIDSPREKERSYSTEEM
MANUAL DE INSTRUCCIONES: SISTEMA DE ALTAVOCES
ISTRUZIONI: SISTEMA Dl ALTOPARLANTI
BRUKSANVISNING: HOGTALARSYSTEM
VEJLEDNING: H0JTTALERSYSTEM
KAYTTOOHJE: KAIUTINJARJESTELMA
Thank you for purchasing JVC speakers.
Before you begin using them, please read the instructions carefully
to be sure you get the best possible performance. If you have any
questions, consult your JVC dealer.
Vielen Dank fur den Kauf dieser JVC-Lautsprecher.
Lesen Sie bitte diese Bedienungsanleitung vor Ingebrauchnahme
sorgfaltig durch, urn stets optimale Ergebnisse zu erzielen. Wenden
Sie sich bei etwaigen Fragen bitte an Ihren JVC Handler.
Nous vous remercions pour Tachat de ces enceintes JVC.
Avant de les utiliser, lire ces instructions avec attention pour en obtenir
les meilleures performances possibles. En cas de questions, consulter
votre revendeur JVC.
Dank u voor de aanschaf van deze JVC luidsprekers.
Lees alvorens over te gaan tot aansluiten, deze gebruiksaanwijzing
door zodat u de best mogelijke prestaties zult verkrijgen. Neem
kontakt op met de JVC dealer indien u vragen heeft.
Le estamos muy agradecidos por haber adquirido estos altavoces
de JVC.
Antes de utilizarlos, sirvase leer las instrucciones detenidamente a
fin de obtener el mejor rendimiento posible. Si tienenaluna pregunta,
acuda a su agente de JVC.
Grazie per aver acquistato questi altoparlanti della JVC.
Prima di cominciare t’uso degli altoparlanti, leggete attentamente le
istruzioni per assicurare le migliori prestazioni. Qualora sorgessero
dei dubbi, rivolgetevi al vostro rivenditore JVC.
Tack for ditt val av dessa JVC-hdgtalare.
Innan du kopplar in hdgtalarna i din ljudanlaggning bor du for att fa
maximala prestanda fran hogtalarna lasa igenom bruksanvisningen
noggrant. Kontakta din JVC-aterforsaljare om du har fragor eller
kanner dig osaker.
Tak for kobet af JVC-hojttalerne.
Gennemlees venligst vejiedningen omhyggeligt for de tages i brug,
sa De kan opna den bedst mulige ydelse. Forhor hos Deres JVC
forhandler hvis De har nogen sporgsmal.
Kiitos siita ette paadyit valinnassasi JVC-kaiuttimiin.
Ennen kuin alat kayttaa niita, lue kayttoohje huolellisesti, jotta ne
toimisivat parhaalla mahdollisella tavalla. Jos Sinulla on kysyttavaa
Ota yhteys JVC-edustajaan.
— SAFETY INSTRUCTIONS —
SOME DOS AND DONTS ON THE SAFE USE OF EQUIPMENT
This equipment has been designed and manufactured to meet
international safety standards but, like any electrical equipment,
care must be taken if you are to obtain the best results and safety is
to be assured.
Do read the operating instructions before you attempt to use the
equipment.
Do ensure that all electrical connections (including the mains plug,
extension leads and interconnections between pieces of equipment)
are properly made and in accordance with the manufacturer’s
instructions. Switch off and withdraw the mains plug when making
or changing connections.
Do consult your dealer if you are ever in doubt about the installation,
operation or safety of your equipment.
Do be careful with glass panels or doors on equipment.
DON’T continue to operate the equipment if you are in any doubt
about it working normally, or if it is damaged in any way — switch
off, withdraw the mains plug and consult your dealer.
DON’T remove any fixed cover as this may expose dangerous
voltages.
DON’T leave equipment switched on when it is unattended unless it
is specifically stated that it is designed for unattended operation or
has a standby mode.
Switch off using the switch on the equipment and make sure that
your family know how to do this.
Special arrangements may need to be made for infirm of handi¬
capped people.
DON’T use equipment such as personal stereos or radios so that
you are distracted from the requirements of traffic safety. It is illegal
to watch television whilst driving.
DON’T listen to headphones at high volume as such use can
permanently damage your hearing.
DON’T obstruct the ventilation of the equipment, for example with
curtains or soft furnishing.
Overheating will cause damage and shorten the life of the equip¬
ment.
DON’T use makeshift stands and NEVER fix legs with wood screws
— to ensure complete safety always fit the manufacturer’s approved
stand or legs with the fixings provided according to the instructions.
DON’T allow electrical equipment to be exposed to rain or
moisture.
ABOVE ALL
- NEVER let anyone, especially children, push anything into holes,
slots or any other opening in the case.
- this could result in a fatal electrical shock;
- NEVER guess or take chances with electrical equipment of any
kind
- it is better to be safe than sorry!
LVT0797-001B
[E]

SPEAKER FOR A/V COMBINATION
SX-F300WD have magnetically-shielded design for placement
adjacent to TVs and monitors without causing color aberrations.
However, color may be affected as a result of how the speaker
system is installed. Therefore, be careful of the following:
1. When placing these speakers near a TV set, turn off the TV’s
main power switch or unplug it before installing the speakers.
Wait at least 30 minutes after the system is installed before
turning on the TV’s power.
2. If another speaker system has been set up near the TV set,
that system may cause color unevenness in the TV’s picture.
3. In spite of the shielded design of these speakers, some types
of TV’s may be affected by them. If this happens, move the
speakers a short distance from the TV set.
LAUTSPRECHERBOXEN FUR AUDIOA^IDEO-KOMBINATION
Die SX-F300WD haben eine magnetisch abgeschirmte
Konstruktion zur Aufstellung neben Fernsehern Oder Monitoren,
ohne Farbverfalschung zu verursachen.
Je nach Aufstellungsart konnen abertrotz dieser Konstruktion u.U.
Farbverfalschungen verursacht werden.
Achten Sie darum bei der Aufstellung auf folgendes:
1. Bei Aufstellung dieser Boxen in der Nahe eines Fernsehers
den Netzschalter des Fernsehers ausschalten Oder seinen
Netzstecker aus der Steckdose ziehen, bevor die Boxen
installiert werden.
Mindestens 30 Minuten nach der Installation des Systems
warten, bis der Farnseher eingeschaltet wird.
2. Wenn ein anderes Lautsprechersystem in der Nahe des
Fernsehers aufgestellt ist, kann das andere System
Farbverfalschungen hervorrufen.
3. Trotz der abgeschirmten Konstruktion dieser Boxen konnen
manche Fernseher von ihnen beeinfluBt werden. Wenn dies
der Fal ist, mussen die Boxen etwas weiter entfernt vom
Fernseher aufgestellt werden.
HAUT-PARLEURS POUR COMBINAISON AA/
Le SX-F300WD est congu avec un blindage magnetique pour
permettre de le placer proche des televiseurs ou des moniteurs
sans causer de distorsions dans les couleurs. Toutefois, les
couleurs peuvent etre affectees en fonction de I’installation des
enceintes acoustiques. Par consequent, faire attention aux points
suivants;
1. Pour placer ces haut-parleurs pres d’un televiseur, couper
I’alimentation avec I’interrupteur principal du televiseur, ou le
debrancher avant I’installation du systeme pour remettre
I’alimentation du televiseur
Une fois le systeme installe, attendre au moins 30 minutes avant
de mettre le televiseur sous tension.
2. Si d’autres enceintes acoustiques ont ete placees pres du
televiseur, ces enceintes peuvent cause une irregularite dans
I’image du televiseur.
3. En depit de la conception blindee ces enceintes, certains
televiseurs peuvent etre affectes par elles. Si cela arrive,
eloigner legerement les enceintes du televiseur.
LUIDSPREKER VOOR A/V KOMBINATIE
De SX-F300WD is magnetisch afgeschermd zodat deze in de
buurt van een TV en monitor kan worden geplaatst en hierbij de
kleuren op het scherm van deze toestellen niet door de luidspreker
worden aangetast.
Indien de luidspreker echter op een verkeerde wijze wordt
geanstalleerd, worden de kleuren mogelijk wel aangetast.
Let daarom op het volgende;
1. Wanneer u deze luidsprekers in de buurt van een TV plaatst,
meet u de spanningsschakelaar van de TV in de uit-stand
drukken of de stekker uit het stopkontakt trekken alvorens u de
luidsprekers installeert.
Wacht vervelgens tenminste 30 minuten nadat het systeem is
geanstalleerd alvorens de spanning van de TV weer in te
schakelen.
2. Indien er een andere luidspreker bij de TV wordt geplaatst, kan
die luidspreker mogelijk een negatieve invioed op de kleuren
van het beeld hebben.
3. Het kan voorkomen dat deze magnetisch afgeschermde
luidsprekers een negatieve invioed op bepaalde typen TV’s
heeft.
ALTAVOZ PARA COMBINACION A/V
El modelo SX-F300WD tiene una construccion protegida
magneticamente para una colocacion contigua de los televisores
y monitores sin causar aberraciones de color.
Sin embargo, el color puede ser afectado como resultado del modo
de instalar el sistema de altavoces.
1. Al colocar los altavoces cerca de un televisor, desactivar el
interrupter de alimentacion principal del televisor o
desconectarlo antes de instalar los altavoces.
Esperar a lo menos 30 minutos despues de instalar el sistema
y antes de activar la alimentacion del televisor.
2. Si otro sistema del altavoz ha sido ajustado cerca del televisor,
este sistema puede causar una desigualdad de color en la
imagen del televisor.
3. A pesar de la proteccion de estos altavoces, algunos tipos del
televisores pueden estar afectados por ellos. En este caso,
mover los altavoces a una distancia corta de la unidad del tele¬
visor.
2

ALTOPARLANTE PER COMBINAZIONE A/V
II modello SX-F300WD presenta una costruzione protetta
magneticamente per una installazione adiacente ai televisori e
monitori senza causa aberrazioni del colore.
Comunque, il colore pud essere influenzato negativamente come
risultato dell’installazione del sistema degli altoparlanti.
1. Quando si mettono questi altoparlanti vicino ad un televisore,
disattivare I’interruttore dell’alimentazione principale del
televisore oppure scollegarlo prima di installare gli altoparlanti.
Aspettare almeno 30 minuti dopo che il sistema e installato e
prima di attivare I’alimentazione del televisore.
2. Se un’altro sistema di altoparlanti e stato regolato vicino al
televisore, questo sistema pud causare una irregolarita del
colore deirimmagine del televisore.
3. Malgrado la protezione di questi altoparlanti, alcuni tipi di
televisori possono essere influenzati negativamente da loro.
Se questo si produce, spostare gli altoparlanti ad una distanza
corta dal televisore.
HOGTALARE FOR LJUD/VIDEOANLAGGNING
SX-F300WD ar en magnetiskt avskarmad hdgtalare som kan
placeras intill en TV -mottagare eller monitor utan att det uppstar
fargskiftningar pa bildskarmen.
Det kan emellertid anda handa att fargbilden paverkas, beroende
pa hur hdgtalaren monterats.
Observera darfdr fdijande:
1. Tryck pa huvudstrdmbrytaren pa TV:n for att sla av strdmmen,
eller koppla urTV:ns natkabel, innan hdgtalaren placeras nara
enTV.
Vanta i minst 30 minuter efter att hdgtalaren monterats, innan
strdmmen till TV:n slas pa.
2. En annan hdgtalare, som placerats nara TV:n, kan orsaka
fargskiftningar pa bildskarmen.
3. Trots att denna hdgtalare ar magnetiskt avskarmad, kan det
handa att vissa typer av TV-apparater anda paverkas av den.
Flytta i sa fall hdgtalaran life langre bort fran TV:n
H0JTTALERE TIL A/V/-KOMBI NATION
SX-F300WD er magnetisk afskaermede og kan saledes placeres
indtil TV-apparater og monitorer uden at farverne pavirkes.
Farverne kan imidlertid pavirkes afhaengig af, hvordan
hojttalersystemet installeres.
Der skal derfor tages hensyn til folgende:
1. Ved placering af hojttalerne i naerheden af et TV-apparat, skal
der slukkes for apparatet eller det skal kobles fra nettet for
hojttalerne installeres.
Vent sa i mindst 30 minutter efter hojttalerinstallationen for der
tendes for TV-apparatet igen.
2. Hvis der er andre hojttalere i TV-apparatets naerhed kan disse
pavirke farvegengivelsen.
3. Selvom hojttalerne er magnetisk afskaermet, kan farverne
alligevel, afhaengig af TV-modellen, pavirkes. Hvis dette
indtraeffer, bor hojttalerne placeres lidt lingers vaek fra TV-
apparatet.
A/V-YHDISTELMAA VARTEN OLEVA KAIUTIN
Malli SX-F300WD on magneettisuojattu, joten sen vo sijoittaa TV-
vastaanottimien ja monitorien viereen ilman etta kuva vaaristyy.
Variin sattaa kuitenkin tulla muutoksia sen mukaan, kuinka
kaiutinjarjestelma on asennettu.
Kiinnita huomiota seuraaviin seikkoihin:
1. Kun asetat nama kaiuttimetTV-vastaanottimen lahelle, katkaise
vastaanottimen paavirtakytkin tai irrota se seinakoskettimesta,
enne kuin asennat kaiuttimet.
Asennettuasi jarjestelman odota ainakin 30 minuuttia ennen
kuin kytket TV- vastaanottimen virran paalle.
2. Mikali toinen kaiutinjarjestelma on sijoitettu TV-vastaanottimen
lahelle, jarjestelma saattaa aiheuttaa varin epatasaisuutta TV-
kuvassa.
3. Vaikka nama kaiuttimet on suojattu, ne saattavat aiheuttaa
hairidita jonkin tyyppisilleTV-vastaanottimille. Jos nain kay, tulee
kaiuttimet siirtaa pienen etaisyyden paahan TV-
vastaanottimesta.
3

Connection
AnschlufB
Raccordement
Aansluiting
Conexion
Collegamento
Ansluiting
Tilslutning
Liitanta
Black
Schwarz
Noir
Zwart
Negro
Nero
Svart
Sort
Press
Druken
Appuyer
Indrukken
Presionar
Premere
Tryck
Tryk
CONNECTION
• Connect the LEFT speaker terminals of the amplifier to the
LEFT terminals of the speaker and RIGHT to RIGHT using
the attached speaker cords as shown in the figure making
sure polarity is correct; (+) to (+) and (-) to (-). Connect the
black speaker wire to the (-) terminal.
• Turn off power to the whole system before connecting the
speakers to the amplifier.
• The nominal impedance of the SX-F300WD is 8 il. Select for
use an amplifier to which a speaker system with the load im¬
pedance of 8 LI can be connected.
• The maximum power handling capacity of the SX-F300WD is
150 W. Excessive input will result in abnormal noise and pos¬
sible damage. In cases where the signals described below
are applied to the speakers, even if the signals are below the
maximum allowable input, they may cause an overload and
burn the wiring of the speakers. Be sure to lower the amplifier
volume beforehand.
1) Noise during FM tuning.
2) High level signals containing high frequency components
produced by a tape deck in the fast forward mode.
3) Click noise produced when turning power of other compo¬
nents on and off.
4) Click noise produced when connecting or disconnecting
cords with the power on.
5) Click noise produced when the cartridge is replaced with
the power on.
6) Click noise produced when operating amplifier switches.
7) Continuous high frequency oscillation or high pitch electroni¬
cally produced musical instrument sound.
8) Howling when using a microphones.
1. Remove the ending part of the vinyl covering from the cut.
2. Twist the wires.
1. Entfernen Sie dan Endstuck der Vinylhule von dem geschnittenen
Teil.
2. Drehen Sie die Kabel.
1. Enlever la pertie d’extremite du recouvrement vinylique de la partie
deoupee.
2. Tordre les fils.
1. Snijd het laatste gedeelte van de vinylmantel af en verwijder.
2. Draai de draadkernen ineen.
1. Quitar la parte de la extremidad de la cubierta de plastico de la
parte cortada.
2. Torcer los alambres.
1. Rimuovete I’estremita della copertura in plastica dalla parte
tagliata.
2. Torcete i fill.
1. Dra loss den avskurna delen av isoleringen fran kabelanden.
2. Tvinnatradarna.
1. Fjern enden af vinyl-isoleringen, hvor den er klippet af.
2. Snotradene.
1. Irrota muovipeitteen loppupM uurteesta.
2. Kierra johdot.
SPECIFICATIONS
Type
Speakers
Woofer
Midrange
Tweeter
Power Handling Capacity
Impedance
Frequency Range
Sound Pressure Level
Dimensions (W x H x D)
Mass
Accessories
Design and specifications
: 3-way bass-reflex type
(Magnetically-shielded type)
: 16.5 cm (6-1/2 in.) cone x 1
: 8.0 cm (3-3/16 in.) cone x 1
: 3.0 cm (1-3/16 in.) dome x 1
: 150 W
:8L1
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
(8-7/8 in. X 33 X 5/8 in. x 10 in.)
: 8.5 kg (18.8 lbs) each
: Speaker cord.2
3.0 m (9.84 ft)
subject to change without notice.
4

ANSCHLUSS
• SchlieBen Sie die linken (LEFT) Lautsprecherbuchsen des
Verstarkers an die linken (LEFT) Buchsen des Lautsprechers,
und die rechten (RIGHT) Lautsprecherbuchsen des Verstarkers
an die rechten (RIGHT) Buchsen des Lautsprechers an.
Verwenden Sie hierfur das mitgelieferte Lautsprecherkabel —
wie in der Abbildung gezeigt — und achten Sie beim AnschluB
auf die richtigen Polaritaten; (+) and (+) und (-) an (-). Verbinden
Sie die schwarzen Lautsprecherkabel mit den Minusklemmen
(-)•
• Schalten Sie vor dem AnschluB der Lautsprecher an den Verstarker
die Spannungsversorgung des gesamten Systems aus.
• Die Nenimgedanz der Lautsprecher — Systeme SX-F300WD.
betragt 8 12. Wahlen Sie einen Verstarker, an den ein
Lautsprechersystem mit einer Lastimpedanz von 8 12
angeschlossen werden kann.
• Die maximale Belastbarkeit der SX-F300WD betragt 150 W. Eine
Uberlastung fuhrt zu Verzerrungen und moglicherweise zu
Beschadigungen.
Signale der unten beschriebenen Art kdnnen, auch wenn sie
unterdem maximal zulassigen Eingang liegen, eine Uberlastung
verursachen und die Lautsprecherwicklungen durchbrennen.
Verringern Sie vorher die Lautstarke des Verstarkers.
1) Gerausche beim Einstellen von UKW-Sendern.
2) Hochpegelige Signale mit Hochfrequenz-Anteilen, die von
Tonbanddecks beim Schnellvorspulen erzeugt werden.
3) Klickgerausche, wenn die Spannungsversorgung anderer
Komponenten ein-und ausgeschaltet wird.
4) Klickgerausche, wenn Kabel angeschlossen Oder abgetrennt
werden, wahrend die Spannungsversorgung eingeschaltet ist.
5) Klickgerausche, wenn derTonabnehmer des Plattenspielers
ausgewechselt wird, wahrend die Spannungsversorgung
eingeschaltet ist.
6) Klickgerausche, die beim Betatigen von Schaltern des
Verstarkers erzeugt werden.
7) Standige Hochfrequenzschwingungen Oder elektronisch
erzeugte Tone von Musikinstrumenten mit hohen Tonhohen.
8) Ruckkopplungen von Mikrofonen.
RACCORDEMENT
• Raccorder les bornes de I’enceinte de gauche (LEFT) de
I’amplificateur a celles de gauche (LEFT) de I’enceinte, et celles
de droite (RIGHT) a celles de droite (RIGHT) en se servant des
cordons d’enceinte fournis comme I’indique la figure et en etant
SLir que le polarites correspondent; {+) a (+) et (-) a (-).
Raccorder le cordon d’enceinte noirs a la borne (-).
• Mettre hors circuit tout le systeme avant de raccorder les
enceintes a I’amplificateur.
• L’impedance nominale des enceintes SX-F300WD est de 8 12.
Selectionner un amplificateur acceptant une impedance de
charge de haut-parleur de 8 12.
• La puissance maximum admissible des SX-F300WD est,
respectivement, de 150 W.
En depassant la puissance admissible, cela provoquera des
bruits anormaux et deteriorera les enceintes.
Au cas ou les signaux decrits ci-dessous sont envoyes aux
enceintes, et meme si ces signaux sont inferieurs a la puis¬
sance d’entree maximum admissible, ils risquent de provoquer
une surcharge ou meme un incendie. S’assurer de bien diminuer
le volume sonore de I’amplificateur.
1) Parasites durant une syntonisation FM.
2) Signaux de niveau eleve contenant des composants a haute
frequence, comme ceux generes par une platine
d’enregistrement en mode avance rapide.
3) Cliquetis se produisant lorsque d’autres appareils sont mis
en ou hors circuit.
4) Cliquetis se produisant lorsque des appareils sont branches
ou de-branches alors que leur alimentation est en circuit.
5) Cliquetis se produisant lorsque la cellule d’une platine tourne-
disque est changee alors que I’alimentation est en circuit.
6) Cliquetis se produisant lorsque les commandos de
I’amplificateur sont manipulees.
7) Oscillations continuelles a haute frequence ou sons tres aigus
provenant d’instruments de musique electroniques.
8) Hurlements dus a I’utilisation de micros.
TECHNISCHE DATEN
CARACTERISTIQUES
Typ
Lautsprecher
Tief toner
Mittenbereich
Hochtoner
Belastbarkeit
Impedanz
Frequenzbereiche
Schalldruckpegel
Abmessungen (W x H x T)
Gewicht
Zubehbr
: 3-Weg, BaBreflexbox
(Magnetisch abgeschirmter Typ)
: 16,5cm - Konus x 1
: 8,0cm - Konus x 1
: 3,0 cm - Aufgekelcht x 1
:150 W
:812
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
: je 8.5 kg
: Lautsprecherkabel .2
3.0 m
Type
Haut-parleurs
Graves
Medium
Aigus
Puissance admissible
Impedance
Gamme de frequence
Niveau de pression sonore
Dimensions (L x H x P)
Masse
Accessoire
Type bass-reflex, 3 voies
(Type a protection magnetique)
conique de 16,5 cm x 1
conique de 8,0 cm x 1
dome souplede 3,0 cm x 1
150 W
8 12
30 Hz — 20 000 Hz
89 dB/W-m
225 mm x 853 mm x 254 mm
8.5 kg chaque
Cordon d’enceinte.2
3.0 m
Technische Anderungen vorbehalten.
Presentation et caracteristiques modifiables sans preavis.
5 —

AANSLUITINGEN
• Sluit met de bijgeleverde luidsprekersnoeren de LEFT-
aansluitpunten op de versterker, bestemd voor aansluiting van
de linkerluidspreker, aan op de LEFT-aansluitpunten op de
luidspreker en de punten gemerkt RIGHT op RIGHT, volgens
de aanwijzingen op de afbeelding, waarbij u ervoor zorgt de
polariteit te respekteren; (+) op (+) en (-) op (-). Sluit de zwarte
luidsprekersnoeren aan op de (-) aansluitpunten.
• Schakel de spanning van alle aangesloten komponenten uit
alvorens de luidsprekers met de versterker te verbinden.
• De nominale impedantie van de SX-F300WD bedraagt 8 il.
Kies daarom een versterker waarop u een luidspekersysteem
kunt aansluiten met een impedantie belasting van 8 LI,
• Het maximum verwerkingsvermogen van de SX-F300WD
bedraagt 150 W. Te hoge ingang kan in abnormale
geluidsreproduktie en in beschadigingen resulteren.
Overbelasting en verbranding van de bedrading kan worden
veroorzaakt, wanneer de hieronder beschreven signalen naar
de luidspekers worden gevoed, zelfs wanneer de signalen onder
het maximaal toegestane ingangsvermogen zijn. Verminder
eerst het volume van de versterker.
1) Ruis, zoalsditoptreedtijdensafstemmingopeen FM-zender.
2) Hoogfrekwentie signalen van een hoog niveau, zoals die
tijdens het vooruitspoelen van een tapedeck worden
geproduceerd.
3) Klikkende geluiden, die worden veroorzaakt door het in - en
uitschakelen van de netspanning van andere komponenten.
4) Klikkende geluiden, zoals die worden geproduceerd bij het
tot stand brengen of verbreken van aansluitingen terwiji de
netspanning is ingeschakeld.
5) Klikkende geluiden, zoals die optreden bij het vervangen van
het element van een draaitafel terwiji de netspanning is
ingeschakeld.
6) Klikkende geluiden, zoals die worden geproduceerd door
bediening van de schakelaars van de versterker.
7) Voortdurende hoogfrekwentie-oscillatie, of hoogtonige,
elektronisch geproduceerde geluiden van
muziekinstrumenten.
8) Rondzingend geluid bij gebruik van mikrofoons.
CONEXION
• Conecte los terminales izquierdos (LEFT) del amplificador a
los terminales izquierdos (LEFT) del altavoz, y los terminales
derechos (RIGHT) a (os terminales derechos (RIGHT) del
altavoz, usando los cables de altavoces incluidos como se
muestra en la ilustracion. Asegurese que la polaridad sea
correcta; (+) a (+) y (-) a (-). Conecte el conductor de altavoz
negro a los terminales (-).
• Desactive la alimentacion de todo el sistema antes de conectar
los altavoces al amplificador.
• Laimpedancia nominal del SX-F300WD es de 812. Seleccione
un amplificador al que puedan conectarse altavoces con una
impedancia de carga de 8 12.
• La potencia maxima de salida del SX-F300WD es de 150 W.
Una entrada excesiva resultara en ruido anormal y posibles
dahos.
En cases donde las sehales descritas mas abajo se apliquen a
los altavoces, aunque las mismas resulten menores que la
entrada maxima permisible, pueden causar una sobrecarga y
quemar el cableado de los altavoces. Asegurese de disminuir
el volumen del amplificador con anterioridad.
1) Ruido durante la sintonia en FM.
2) Sehales de alto nivel que contengan componentes de alta
frecuencia producidos por un magnetofono en e! mode de
avance rapido.
3) Ruidos de conmutacion provocados al encender y apagar
otros componentes.
4) Ruido de conmutacion al conectar o desconectar cables con
los componentes encendidos.
5) Ruido de conmutacion cuando se reemplaza la capsula con
los componentes encendidos.
6) Ruido de conmutacion provocados por la operacion de los
selectores del amplificador.
7) Continua oscilacion de alta frecuencia o de sonidos de tones
altos provocados por instrumentos electronicos.
8) Aullidos a utilizar microfonos.
TECHNISCHE GEGEVENS
ESPECIFICACIONES
Type
: 3 tweeweg bass reflex
(Magnetisch afgeschermd)
Luidsprekers
Woofer
Midrange
Tweeter
Toegestane vermogenverwerking:
Impedantie
Frekwentiekarakteristiek
Geluidsdrukniveau
Afmetingen (B x H x D)
Gewicht
Accessoire
16,5cm - kegeltype x 1
8,0cm - kegeltype x 1
3,0 cm - kople x 1
150 W
8 12
30 Hz — 20 000 Hz
89 dB/W-m
225 mm x 853 mm x 254 mm
Elk 8.5 kg
Luidsprekerkabel.2
3.0 m
Tipo
Altavoces
Altavoz de graves
De graves
De agudos
Potencia maxima
Impedance
Gama de frecuencias
Nivel de presion sonora
Dimensiones (An x Al x Pr)
Peso
Accesorios
: Reflex bajo con 3 vias
(Tipo de proteccion magnetica)
: Tipo conico de 16,5 cm x 1
: Tipo conico de 8,0 cm x 1
: Tipo duomo de 3,0 cm x 1
: 150 W
: 812
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
: 8.5 kg cada ino
; Cable de altavoz.2
3.0 m
Veranderingen in technische gegevens en ontwerp onder El diseno y las especificaciones estan sujetos a cambio sin aviso,
voorbehpoud.
6

COLLEGAMENTO
• Collegate i terminali per I’altoparlante di sinistra (LEFT)
dell’amplificatore ai terminali LEFT dell’altoparlante e il terminali
RIGHT a quelli RIGHT usando i cavi degli altoparlanti in
dotazione come mostrato fornite nell’illustrazione, assicurandovi
che la polarita sia corretta; (+) a (+) e (-) a (-). Collegate i fili
neri dell’altoparlante a i terminali (-).
• Spegnete la corrente delRntero sistema prima di collegare gli
altoparlanti all’amplificatore.
• L’impedenza nominale del modello SX-F300WD e 8 il.
Selezionate per I'uso un amplificatore a cui collegare un
altoparlante con un'impedenza di carico di 8 U.
• La capacita di corrente massima del modello SX-F300WD e
150 W. Un ingresso eccessivo causera un suono anormale e
possibili danni.
Nel caso in cui i segnali descriti qui sotto vengono applicati agli
altoparlanti, possono causare un sovraccarico e bruciare il
cablaggio degli altoparlanti, anche se i segnali siano al di sotto
deiringresso massimo ammesso.
Assicuratevi di diminuire il liveKo del volume dell’altoparlante
prima di procedere.
1) Generazione di rumore durante la sintonizzazione FM.
2) Segnali di alto livello che contengono dei component! ad alta
frequenza riprodotti da una piastra a cassette nel modo di
avanzamento rapido.
3) Si senitra uno scatto quando accendete o spegnete la corrente
degli altri compoenti.
4) Si sentira uno scatto quando collegate o scollegate i cavi con
la corrente accesa.
5) Si sentira uno scatto quando viene sostituita la cartuccia con
la corrente accesa.
6) Si sentira uno scatto quando vengono usati gli interruttori
dell’amplificatore.
7) Oscillazione continue ad alta frequenza o suoni acuti da
strumenti musicali elettronici.
8) Ululato quando usate i microfoni.
ANSLUTNING
• Anslut forstarkarens vanstra (LEFT) hogtalaranslutningar till
hogtalarens vanstra (LEFT) anslutningar med hjalp av den
medlevererade hogtalarkablarna enligt illustrationen. Anslut
darpa hoger (RIGHT) till hoger (RIGHT) pa samma satt. Anslut
(+) till (+) och (-) till (-). Anslut de svarta hogtalarkablarna till
(-) anslutningarna.
• Sla av strommen i alia apparater i ljudanlaggningen innan
hogtalarna ansluts till fdrstarkaren.
• Nominell impedans for SX-F300WD ar 8 il. Se till att anvanda
en forstarkare till vilken hdgtalare med en belastnings impedans
pa 8 il kan anslutas.
• Maximal effekthanteringskapacitet hos SX-F300WD ar 150 W.
Brus uppstar i Ijudet och hogtalarna kan skadas om de matas
med for hog effekt. I situationerna som beskrivs nedan kan
hogtalarna ocksa overbelastas och kabeltraden inne i hagtalarna
brannas sonder, fasten hogtalarnas effekt inte har overskridits.
Sank darfor ljudstyrkan pa forhand.
1) Brus under installning av FM-radiostationer.
2) Starka, hogfrekventa signaler fran ett kassettdack under
snabbspolning framat.
3) Ljudbangar som uppstar nar andra apparater i aniaggningen
slas till och fran.
4) Skrapljud som uppstar nar anslutningskablar ansluts eller
kopplas fran medan strommen ar pa.
5) Skrapljud som uppstar nar pickupelementet pa en skivspelare
byts medan strommen ar pa.
6) Ljudbangar som uppstar nar du anvander forstarkarens
omkopplare.
7) Kontinuerliga, hogfrekvenssvangningar eller hdgfrekventijud
fran elektroniska musikinstrument.
8) Akustisk aterkoppling (tjutande ljud) vid bruk av mikrofoner.
SPECIFICAZIONI
Tipo
Altoparlanti
Woofer
Midrange
Tweeter
Capacita di potenza
Impedenza
Gamma di frequenza
Livello della pressione sonora
Dimension! : (L x A x P)
Massa
Accessori
: Reflex basso con 3 vie
(Tipo a protezione magnetica)
; Cono da 16,5 cm x 1
: Cono da 8,0 cm x 1
: Cupola da 3,0 cm x 1
: 150 W
: 8 il
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
: 8.5 kg. ciascuno
: Cavo del’altoparlante.2
3.0 m
TEKNISKA DATA
Typ
Hogtalarelement
Bas
Mellanregisten
Diskant
Effekthanteringskapacitet
Impedans
Frekvensatergivning
Ljudtrycksniva
Yttermatt (B x H x D)
Vikt
Tillbehdr
: 3-Vags, basreflexhogtalare
(Magnetiskt avskarmad)
: 16,5 cm kon x 1
: 8,0 cm kon x 1
: 3,0 cm dome x 1
: 150 W
: 8 il
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
: 8.5 kg per st.
: Hdgtalarkab lar.2
3.0 m
// disegno e le specificazioni sono soggetti a cambiamenti senza RM till andringarav utforande och specifikationer forbehalles utan
preavviso. foregaende meddelande.
7

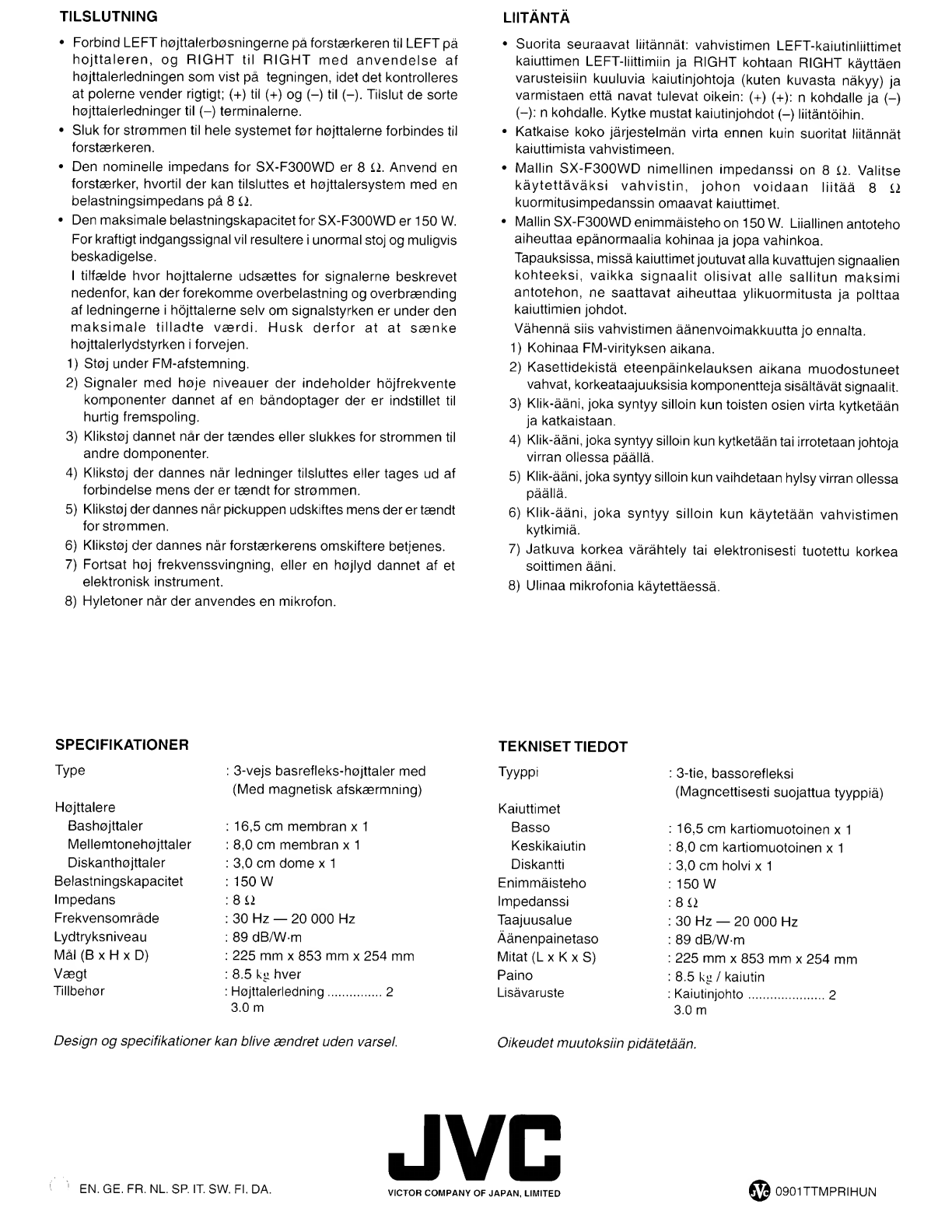

TILSLUTNING
• Forbind LEFT hojttalerbosningerne pa forst^rkeren til LEFT pa
hojttaleren, og RIGHT til RIGHT med anvendelse af
hojttalerledningen som vist pa tegningen, idet det kontrolleres
at polerne vender rigtigt; (+) til (+) og (-) til (-). Tiislut de sorte
hojttalerledningertil (-) terminalerne.
• Sluk for strommen til hele systemet for hojttalerne forbindes til
forstaerkeren.
• Den nominelle innpedans for SX-F300WD er 8 il. Anvend en
forstaerker, hvortil der kan tilsluttes et hojttalersystem med en
belastningsimpedans pa 8 il.
• Den maksimale belastningskapacitet for SX-F300WD er 150 W.
For kraftigt indgangssignal vil resultere i unormal stoj og muligvis
beskadigelse.
I tilfaelde hvor hojttalerne udsaettes for signalerne beskrevet
nedenfor, kan der forekomme overbelastning og overbraending
af ledningerne i hojttalerne selv om signalstyrken er under den
maksimale tilladte vaerdi. Husk derfor at at saenke
hojttalerlydstyrken i forvejen.
1) Stoj under FM-afstemning.
2) Signaler med hoje niveauer der indeholder hbjfrekvente
komponenter dannet af en bandoptager der er indstillet til
hurtig fremspoling.
3) Klikstoj dannet nar der taendes eller slukkes for strommen til
andre domponenter.
4) Klikstoj der dannes nar ledninger tilsluttes eller tages ud af
forbindelse mens der er taendt for strommen.
5) Klikstoj der dannes nar pickuppen udskiftes mens der er taendt
for strommen.
6) Klikstoj der dannes nar forstaerkerens omskiftere betjenes.
7) Fortsat hoj frekvenssvingning, eller en hojiyd dannet af et
elektronisk instrument.
8) Hyletoner nar der anvendes en mikrofon.
LIITANTA
• Suorita seuraavat liitannat: vahvistimen LEFT-kaiutinliittimet
kaiuttimen LEFT-liittimiin ja RIGHT kohtaan RIGHT kayttaen
varusteisiin kuuluvia kaiutinjohtoja (kuten kuvasta nakyy) ja
varmistaen etta navat tulevat oikein: (+) (+): n kohdalle ja (-)
(-): n kohdalle. Kytke mustat kaiutinjohdot (-) liitantoihin.
• Katkaise koko jarjestelman virta ennen kuin suoritat liitannat
kaiuttimista vahvistimeen.
• Mallin SX-F300WD nimellinen impedanssi on 8 LI. Valitse
kaytettavaksi vahvistin, johon voidaan liitaa 8 il
kuormitusimpedanssin omaavat kaiuttimet.
• Mallin SX-F300WDenimmaisteho on 150 W. Liiallinen antoteho
aiheuttaa epanormaalia kohinaa ja jopa vahinkoa.
Tapauksissa, missa kaiuttimet joutuvat alia kuvattujen signaalien
kohteeksi, vaikka signaalit olisivat alle sallitun maksimi
antotehon, ne saattavat aiheuttaa ylikuormitusta ja poittaa
kaiuttimien johdot.
Vahenna siis vahvistimen aanenvoimakkuutta jo ennalta.
1) Kohinaa FM-virityksen aikana.
2) Kasettidekista eteenpainkelauksen aikana muodostuneet
vahvat, korkeataajuuksisia komponentteja sisaltavat signaalit.
3) Klik-Mni, joka syntyy silloin kun toisten osien virta kytketMn
ja katkaistaan.
4) Klik-Mni, joka syntyy silloin kun kytketMn tai irrotetaan johtoja
virran ollessa paalla.
5) Klik-Mni, joka syntyy silloin kun vaihdetaan hylsy virran ollessa
paalla.
6) Klik-aani, joka syntyy silloin kun kaytetaan vahvistimen
kytkimia.
7) Jatkuva korkea varahtely tai elektronisesti tuotettu korkea
soittimen Mni.
8) Ulinaa mikrofonia kaytettaessa.
SPECIFIKATIONER
TEKNISETTIEDOT
Type
Hojttalere
Bashojttaler
Mellemtonehojttaler
Diskanthojttaler
Belastningskapacitet
Impedans
Frekvensomrade
Lydtryksniveau
Mai (B X H X D)
Vaegt
Tillbehor
: 3-vejs basrefleks-hojttaler med
(Med magnetisk afskaermning)
: 16,5 cm membran x 1
: 8,0 cm membran x 1
: 3,0 cm dome x 1
: 150 W
; Sil
: 30 Hz — 20 000 Hz
: 89 dB/W-m
; 225 mm x 853 mm x 254 mm
: 8.5 kg hver
: Hojttalerledning.2
3.0 m
Tyyppi
Kaiuttimet
Basso
Keskikaiutin
Diskantti
Enimmaisteho
Impedanssi
Taajuusalue
Aanenpainetaso
Mitat(Lx KxS)
Paino
Lisavaruste
: 3-tie, bassorefleksi
(Magncettisesti suojattua tyyppia)
: 16,5 cm kartiomuotoinen x 1
: 8,0 cm kartiomuotoinen x 1
; 3,0 cm hoivi x 1
: 150 W
■ .Sil
: 30 Hz — 20 000 Hz
: 89 dB/W-m
: 225 mm x 853 mm x 254 mm
: 8.5 kg / kaiutin
: Kaiutinjohto.2
3.0 m
Design og specifikationer kan blive aendret uden varsel.
Oikeudet muutoksiin pidatetMn.
EN. GE. FR. NL. SR IT SW. FI. DA.
